Введение

Для определения баллистико-временных характеристик движения центра масс парашютиста приходится выбирать упрощенную математическую модель, вполне доступную для аналитического исследования и в то же время сохраняющую наиболее характерные черты исходного объекта.

Для построения упрощённых математических моделей движения парашютиста проводится анализ, определение, систематизация постоянных и временных параметров.

Регулярных и достаточно обоснованных методов построения нелинейных математических моделей в настоящее время не существует, однако для решения частных задач, при правильном составлении исходных систем нелинейных дифференциальных уравнений, численные методы их решения могут давать вполне адекватные результаты.

Целью настоящей публикации является составление и численное решение систем дифференциальных уравнений, описывающих все этапы движения парашютиста, десантируемого с самолёта с учётом влияния изменения с высотой и температурой массовой плотности воздуха.

Баллистико-временные характеристики движения парашютиста

К постоянным и ограничено изменяемым параметрам относятся:

Н – высота выброса парашютиста;
V0 – скорость самолета;
k – вес, рост парашютиста;
g – ускорение свободного падения;
ρ – плотность воздуха;
Т – температура воздуха.

К временным (переменным) параметрам относятся:

tn – время десантирования,
w – скорость ветра;
V – скорость парашютиста;
u – скорость восходящих (нисходящих) потоков;
d – снос (расстояние от проекции на землю точки выброса до точки приземления);
С – коэффициент лобового сопротивления десантируемого объекта;
F – мидель десантируемого объекта.

Этапы прыжка

Первый этап –свободное падение после отделения от самолета:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 1

Второй этап – снижение на стабилизирующем парашюте:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 2

Главное свойство стабилизирующего парашюта – стабилизация парашютиста в положении, наиболее удобном для работы основного парашюта.

Третий этап – наполнение купола основного парашюта:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 3

Четвертый этап – снижение на раскрытом парашюте:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 4

Составление системы дифференциальных уравнений для всех этапов прыжка с парашютом

Выберем неподвижную систему координат OXY с центром в точке выброса О. Ось ОX совпадает с направлением горизонтальной составляющей скорости самолета. Oсь OY направлена вертикально вверх в направлении, противоположном вертикальной скорости падения парашютиста.

Будем предполагать, что движение парашютиста плоское, и происходит в плоскости OXY. Эту модель прыжка можно рассматривать как модель прыжка в штилевую погоду без учёта влияния ветра.

Считаем, что на парашютиста, кроме веса, действует сила сопротивления воздуха, пропорциональная квадрату скорости парашютиста:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 5,
где: Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 6, Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 7 — плотность воздуха, С – коэффициент лобового сопротивления, F – мидель тела.

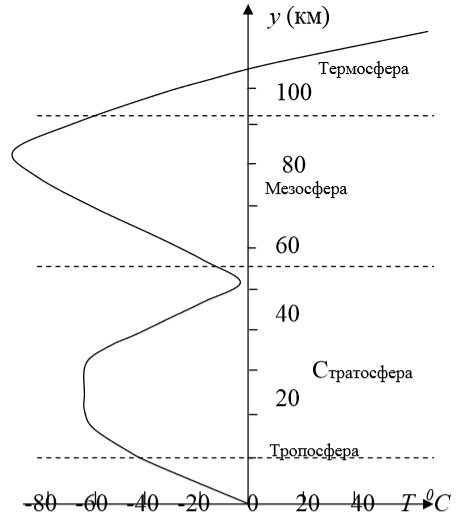

С увеличением высоты температура воздуха меняется:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 8

Минимум температуры достигается уже на высоте в 10 км. и составляет -55 °С. Плотность воздуха зависит так же и от давления. Поэтому при расчётах баллистики парашютного прыжка удобно пользоваться следующей формулой для определения плотности воздуха [1]:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 9,
где Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 10 K/м; Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 11 – температура на уровне моря; y – высота в м; Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 12 – плотность воздуха при y=0;Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 13.

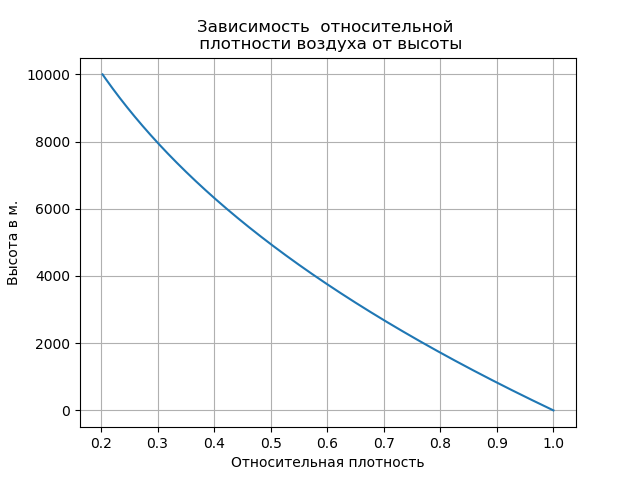

Листинг

# -*- coding: utf8 -*-
from numpy import*
import matplotlib.pyplot as plt
beta=1.25*10**-4
alfa=6.5*10**-3
T0=300
y=arange(0,10000,1)
x=[exp(-beta*w*T0/(T0-alfa*w)) for w in y]
plt.title("Зависимость  относительной n плотности воздуха от высоты")
plt.plot(x,y)
plt.ylabel('Высота в м.')
plt.xlabel('Относительная плотность')
plt.grid(True)
plt.show()

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 14

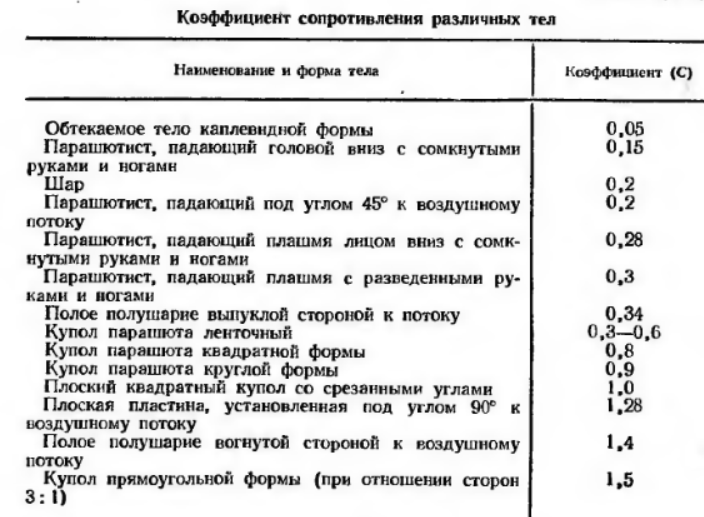

В практике расчетов за величину миделя принимают квадрат роста; значение С находят из таблицы [2]:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 15

Через θ обозначен угол наклона траектории. При сделанных предположениях для компонент Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 16, Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 17 вектора скорости V имеем:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 18

Поделив на m левые и правые части уравнений полученной системы и обозначив Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 19 через r, получим:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 20 (1)

Запишем уравнения движения парашютиста в виде системы дифференциальных уравнений относительно функций V,θ,y(t),x(t).

Учитывая, что:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 21,
Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 22,
и дифференцируя по времени соотношение: Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 23, с учётом системы уравнений (1) получим:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 24,
Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 25.

Таким образом, при начальных условиях:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 26 имеем следующую систему дифференциальных уравнений:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 27

Численное решение системы дифференциальных уравнений (2) средствами Python

Для решения (2) перепишем её в следующем виде, введя управляемые по времени и плотности воздуха силы сопротивления стабилизирующего

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 28

и основного

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 29

парашютов соответственно, умноженные на функции управления по времени ks(t) и ko(t):

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 30

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 31,

где: Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 32 –время свободного падения парашютиста; Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 33 – время работы стабилизационного парашюта до открытия основного.

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 34 (3)

Полный листинг программы с поправкой на изменение плотности воздуха

# -*- coding: utf8 -*-
from numpy import*
from scipy.integrate import odeint
import matplotlib.pyplot as plt
g=9.81#ускорение свободного падения м/с2
rou0=1.29#плотность воздуха кг/м3
Cp=0.3#коэффициент лобового сопротивления парашютиста
Cpar=0.75#коэффициент лобового сопротивления основного парашюта
mp=120#масса парашютиста с парашютом 100+20=120 кг.
s=0.8#мидель тела парашютиста м2
ss=1.5#мидель стабилизирующего парашюта м2
Cpars=0.35#коэффициент лобового сопротивления стабилизирующего парашюта
S=70#мидель основного парашюта м2
tsp=40# время свободного падения c.
tssp=3 # время падения со стабилизирующим парашютом c.
tpr=210# общее время прыжка в с.
h=4000.0# высота прыжка в м.
V0=100.0#начальная горизонтальная скорость в м/с
beta=1.25*10**-4
alfa=6.5*10**-3
T0=300
def ks(t):
         if t<= tsp:
                  z=0
         else:
                   z=1
         return z
def ko(t):
         if t<= tsp+tssp:
                  z=0
         else:
                   z=1
         return z
def f(y,t):
         y1,y2,y3,y4=y
         rou=rou0*exp(-beta*y1*T0/(T0-alfa*y1))
         rp=0.5*Cp*rou*s/mp
         rpars=0.5*Cpars*rou*ss/mp
         rpar=0.5*Cpar*rou*S/mp
         return [-y2*sin(y3),g*sin(y3)-rp*(y2**2)-ko(t)*rpar*(y2**2)-ks(t)*rpars*(y2**2),g*cos(y3)/y2,y2*cos(y3)]
t=arange(0,tpr,1)
y0=[h,100,0,0]
[y1,y2,y3,y4]=odeint(f, y0,t, full_output=False).T
plt.figure()
plt.title('Основные этапы прыжка парашютиста  с высоты: %s  м.. n Начальная горизонтальная скоростью: %s  м/с. n Скорость приземления : %s м/с'%(h,V0,round(y2[tpr-tsp-tssp],0)))
plt.plot(y1,y2*sin(y3),label='Время свободного падения.: %s c. n Время падения на стабилизирующем парашюте: %s с. n Время падения на основном парашюте: %s с. '%(tsp,tssp,tpr-tsp-tssp))
plt.xlabel('Высота в м.')
plt.ylabel('Скорость падения в м/с')
plt.legend(loc='best')
plt.grid(True)
plt.figure()
plt.title("Снос- расстояние в проекции на землю от точки выброса n до точки приземления")
plt.plot(y1,y4)
plt.xlabel('Высота в м.')
plt.ylabel('Расстояние от точки выброса в м.')
plt.grid(True)
plt.figure()
plt.title("Зависимость скорости падения парашютиста от времени")
plt.plot(t,y2*sin(y3))
plt.xlabel('Время в с.')
plt.ylabel('Скорость паления в м/с.')
plt.grid(True)
plt.show()

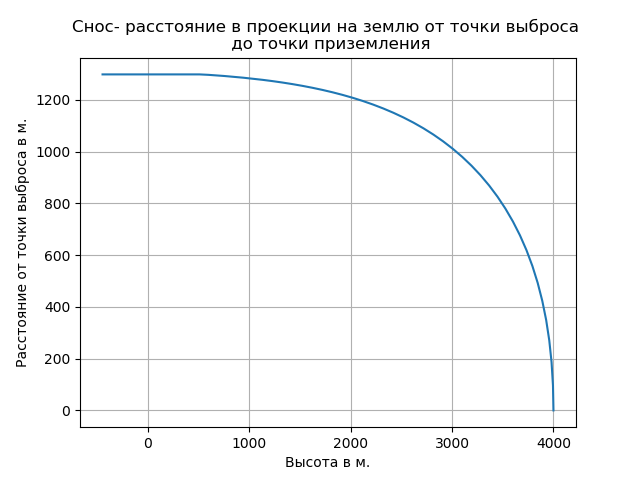

Получим:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 35

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 36

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 37

Учёт разрежённости воздуха привёл к увеличению скорости свободного падения и изменил характер траектории на этом участке.

Указанную задачу можно решить и при помощи системы из двух дифференциальных уравнений, которые приводятся ниже (без учёта парашютов и изменения плотности воздуха):

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 38

Изменение сил сопротивления и плотности воздуха приведено в листинге под спойлером, с учётом изложенного и без пояснений

# -*- coding: utf8 -*-
from numpy import*
from scipy.integrate import odeint
import matplotlib.pyplot as plt
m=100
r0=1.3
c1=0.3
c2=0.6
c3=0.5
c4=0.75
S=70
s=0.8
ss=1.5
g=9.8
tsp=6
tsbp=10
tp=90.0
h=1000.0
beta=1.25*10**-4
alfa=6.5*10**-3
T0=300
def ks(t):
if t< tsp:
z=0
else:
z=1
return z
def ko(t):
if t< tsp+tsbp:
z=0
else:
z=1
return z
#dy1/dt=y2
#dy2/dt=g-(k1*y2**2)/m-(k2*y2)/m-(ks(t)*k3*y2**2)/m-(ko(t)*k4*y2**2)/m
def f(y,t):
y1,y2=y
r=r0*exp(-beta*y1*T0/(T0-alfa*y1))
k1=0.5*r*c1*s
k2=0.5*r*c2*s
k3=0.5*r*c3*ss
k4=0.5*r*c4*S
return[-y2,g-(k1*y2**2)/m-(k2*y2)/m-(ks(t)*k3*y2**2)/m-(ko(t)*k4*y2**2)/m]
t = arange(0.0,tp)
y0 = [ h, 0.0]
[y1,y2]=odeint(f, y0,t, full_output=False).T
plt.title(«Прыжки с парашютом с 1000 и 800 метров»)
plt.plot(y1,y2,label='Высота 1000 м')
h=800.0
tsp=6
tsbp=2
tp=80.0
def ks(t):
if t< tsp:
z=0
else:
z=1
return z
def ko(t):
if t< tsp+tsbp:
z=0
else:
z=1
return z
def f(y,t):
y1,y2=y
r=r0*exp(-beta*y1*T0/(T0-alfa*y1))
k1=0.5*r*c1*s
k2=0.5*r*c2*s
k3=0.5*r*c3*ss
k4=0.5*r*c4*S
return[-y2,g-(k1*y2**2)/m-(k2*y2)/m-(ks(t)*k3*y2**2)/m-(ko(t)*k4*y2**2)/m]
t = arange(0.0,tp)
y0 = [ h, 0.0]
[y1,y2]=odeint(f, y0,t, full_output=False).T
plt.plot(y1,y2,label='Высота 800 м')
plt.xlabel('Время в с.')
plt.ylabel('Скорость паления в м/с.')
plt.legend(loc='best')
plt.grid(True)
plt.show()

Получим:

Определение баллистико-временных характеристик движения центра масс парашютиста, десантированного с самолёта - 39

Вывод

Определены баллистико-временные характеристики движения центра масс парашютиста, десантированного с самолёта.

Ссылки

  1. Атмосферное давление.
  2. Герасименко И.А. Воздушно-десантная подготовка: учеб. М.: Воениздат, 1986. Ч. 1. С. 32.
