Фазированные антенные решетки

в 12:50, , рубрики: Песочница, радиолокация, радиосвязь, Телекомы, метки: ,

На хабре уже есть статья, посвященная антеннам. Продолжая тему, хочу рассказать хабраобществу о принципах работы фазированных антенных решеток (ФАР). ФАР нашли широкое применение в радиолокационных комплексах, противоракетной обороне, космической связи; применение в гражданских объектах (коммерческих) затруднено сложностью изготовления и дороговизной. Возможно кто-то заинтересуется тематикой и придумает эффективное применение ФАР для коммерческого применения.

Что это?

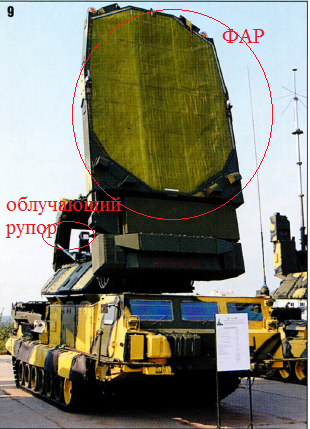

ФАР это группа излучателей (фазовращателей, ФВ), в которых относительные фазы сигналов изменяются комплексно по определенному закону так, что эффективное излечение ФАР усиливается в желаемом направлении и подавляется во всех остальных. ФАР это матрица, где элементом матрицы является ФВ, но конечно же ФВ в пространстве могут иметь и другие конфигурации. На рисунке 1 показана РЛС секторного обзора «Имбирь», входит в состав зенитно-ракетного комплекса С300В. Можно увидеть и ФАР, и облучающий рупор.

Рисунок 1.

Как происходит фазирование?

Есть простая формула из курса физики: V = c/sqrt(mu*eps). В этой формуле V – фазовая скорость электромагнитной волны, с c – скорость света в вакууме, mu – магнитная проницаемость, eps – диэлектрическая проницаемость. Из этой формулы видно, что фазовая скорость зависит от мю и эпсилон, и меняя эти величины мы можем вводить задержку ЭМ волны через ФВ. Поэтому ФВ бывают ферритовые (можем менять их магнитную проницаемость) и сегнетоэлектрические (можем менять их диэлектрическую проницаемость). Питание к фазовращателям осуществляется по воздушному тракту (как на рис. 1) или посредством волноводов (например, в малогабаритных зенитно-ракетных комплексах, рис. 2).

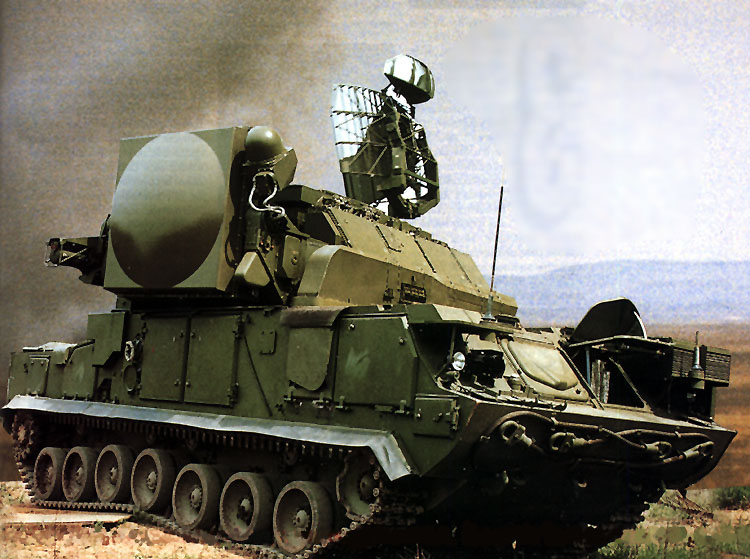

Рисунок 2. ЗРК «Тор».

Схема ФАР на рис. 4 [1]: антенна представляет собой линейку излучателей, между разделителем мощности и излучателями включены ФВ. Ферритовый ФВ представляет собой аналоговый феррит цилиндрической формы, на который намотаны обмотки управления. Изменяя ток в обмотках управления (задается блоком управления ФВ) изменяется магнитная проницаемость и соответственно фазовая скорость ЭМ волны в ФВ. Таким образом, последовательно изменяя уровень сигнала управления в обмотках процесс формирования волнового фронта может представлен как показано на рисунке 3, 4 (одномерный случай). Можно провести аналогию с камешками, которые последовательно кидаем в воду. Еще одной аналогией работы ФАР может служить линза. На рисунке 5 показано изменение формы волнового фронта с помощью линзы [4].

Рисунок 3. Формирование волнового фронта.

Рисунок 4. Схема ФАР.

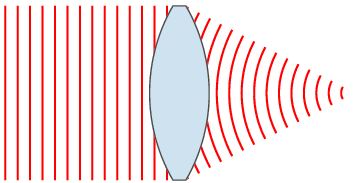

Рисунок 5.

Основной луч располагается перпендикулярно фазовому фронту. Из диаграммы направленности (рис. 6) видно, что кроме основного луча есть обратный и боковые лепестки, которые являются паразитными и уменьшение их уровня является вопросом распределения ЭМ поля в апертуре решетки. Изменение положения луча в пространстве происходит электрическим образом (практически безынерционно) – именно это качество особенно важно.

Рисунок 6. Типичная диаграмма направленности.

Электрическое сканирование обеспечивает создание разнообразных фазовых сдвигов по всему раскрыву и значительную скорость изменения этих сдвигов при сравнительно небольших потерях мощности. Управление работой фазовращателей осуществляется при помощи быстродействующей электронной системы, которая в простейших случаях управляет группами элементов (например, строками и столбцами в плоских ФАР с прямоугольным расположением излучателей), а в наиболее сложных – каждым фазовращателем в отдельности. Качание луча в пространстве может производиться как по заранее заданному закону, так и по программе, вырабатываемой в ходе работы всего радиоустройства, в которое входит ФАР [2,3].

Рисунки к статье можно найти в указанной литературе, кроме рисунка 3. Для более подробного ознакомления с ФАР и управлением ими могу порекомендовать книгу Самойленко и Шишова, «Управление фазированными антенными решетками».

Литература:

1. О. Г. Вендик, «Фазированная антенная решетка – глаза радиотехнической системы», 1997 г.
2. ru.wikipedia.org/wiki/ Фазированная_антенная_решетка
3. en.wikipedia.org/wiki/Phased_array
4. ru.wikipedia.org/wiki/Линза
