Всем привет. Еще одна попытка сделать нормальную систему для отображения графика значений данных.

Представляю свою разработку — ПО «SVisual» — мониторинг сигналов онлайн и запись архива на диск. Смотреть/записывать можно любые сигналы, не только с ардуино.

Сразу ролик для затравки

Идея начала витать лет 7 назад, когда еще занимался автоматизацией. Силы появились как в разработку на высоком ушел.

Проекту год с лишним. Писалось все по ходу дела и наличию времени, сначала монолит — сервер и только просмотр, потом архив, монитор… Так до ардуинки добрался.

Хотел копейку с этого дела поиметь сначала, но продвижение другая тема совсем, да и до продукта, за который не стыдно что-то брать, далеко. Поэтому решил сделать вклад в opensrc, чуть-чуть хотя бы рассчитаться.

ПО частично кросплатформенное — Windows и Linux (CentOS). Написано все на С++, визуализация на Qt. Интерфейс и мануал на русском. На английский начал переводить, да…

Система SVisual состоит из трех частей:

  • SVMonitor — графическое приложение для онлайн просмотра и записи архива;
  • SVViewer — графическое приложение для просмотра архива записей;
  • SVClient — пользовательская библиотека для отправки данных. Для ардуино скетч.

Немного сухого описания возможностей.

Возможности SVMonitor:

— подключение к МК по COM порту (usb для arduino), по сети Ethernet или Wi-Fi протокол TCP;
— опрос значений сигналов в реальном времени с частотой от 100 Гц, количество устройств и сигналов выбирается пользователем;
— допустимое количество сигналов для записи 2048, кол-во модулей 8 (при превышении ничего страшного не произойдет, будет только предупреждение, запас предусмотрен);
— вывод значений выбранных сигналов на экран монитора в реальном времени;
— запись архива сигналов на жесткий диск ПК;
— просмотр архива с помощью дополнительного ПО SVViewer;
— возможность установки оповещений о возникшем событии (триггеров), запуск пользовательского процесса при срабатывании триггера;
— добавление сигнала для просмотра/записи только клиентом, никаких дополнительные движений не требуются.

Архитектура ПО

Система мониторинга и записи сигналов для Arduino и не только - 1

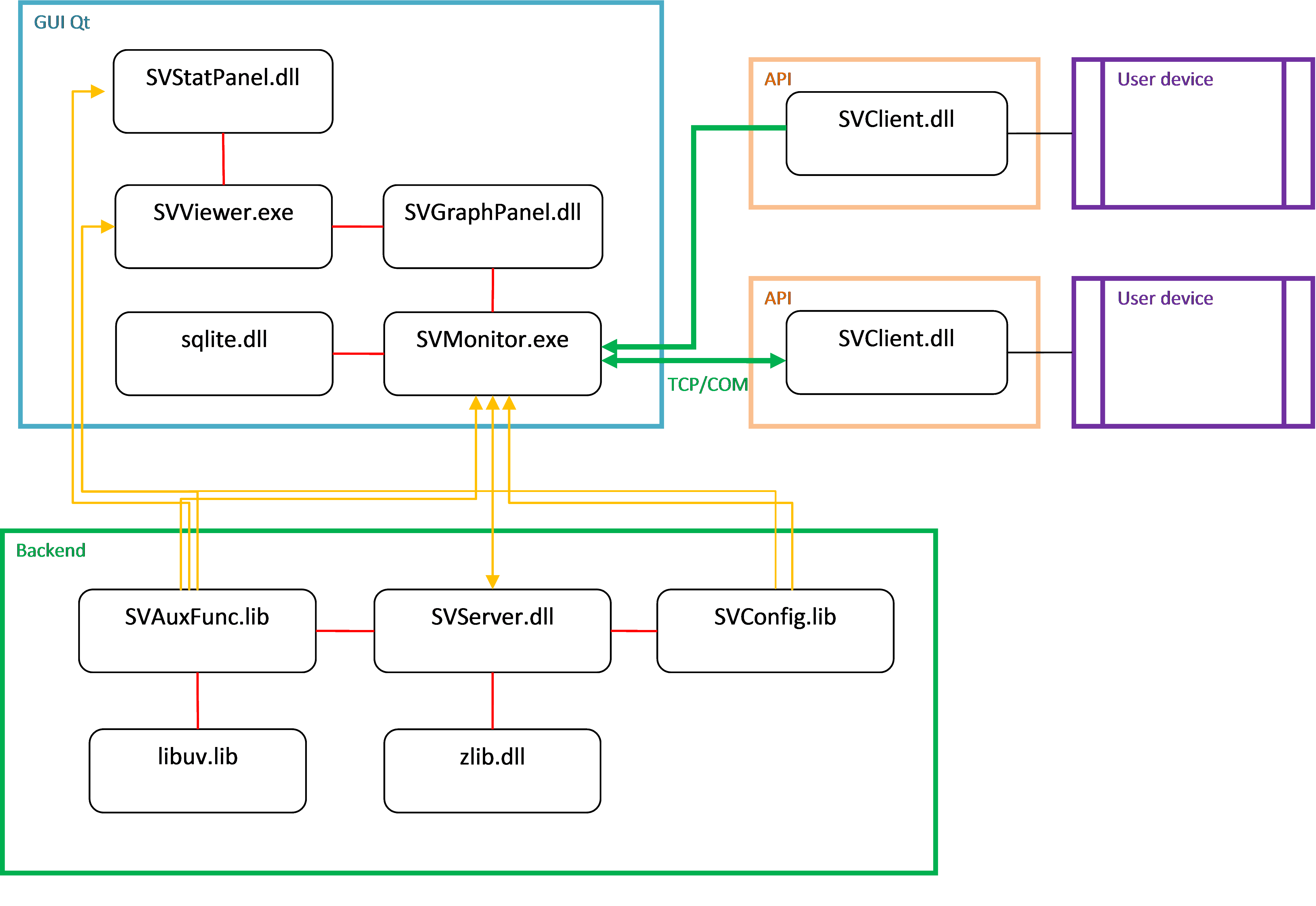

Здесь в принципе думаю все понятно. Пару слов скажу.

Клиенты передают данные на монитор, монитор передает в сервер обработки данных (SVServer.dll). Сервер занимается буферизацией, записью на диск, обработкой триггеров — пользовательских меток. Внутри все асинхронно.

Данные на диск попадают каждые 10 минут, сжимаются с помощью zlib. Архивные файлы получаются в часах, по умолчанию 2 часа файл.

Сервер обработки данных может использоваться независимо от монитора, например, чисто как сервис для записи архива.

Пример для ардуино

#include <SVClient.h>
void setup() {

	bool ok = svisual::connectOfCOM("test");

}
int cnt = 0;
void loop() {

	svisual::addIntValue("dfv", cnt);

	++cnt;
	if (cnt > 10) cnt = 0;

	if (cnt % 2)  svisual::addBoolValue("bFW", true);
	else  svisual::addBoolValue("bFW ", false);

	if (!(cnt % 2))  svisual::addBoolValue("bBW", true);
	else  svisual::addBoolValue("bBW ", false);

	delay(200);
}

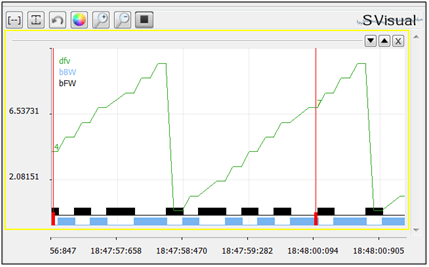

В результате вы увидите:

Система мониторинга и записи сигналов для Arduino и не только - 2

ПО распространяется свободно, лицензия MIT.

Спасибо.
