Привет, меня зовут Алексей Павлов, я занимаюсь в HP Россия подготовкой технических заданий по серверному, сетевому оборудованию и системам хранения.

Компания HP анонсировала восьмое поколение серверов в марте 2012 года. О некоторых особенностях дизайна уже было сказано здесь: habrahabr.ru/company/hp/blog/141796/.

А теперь я хочу показать вам красоту заложенных в Gen8 решений на простом практическом примере. Недавно в нашем демо-центре в московском офисе мне удалось потестировать DL380p Gen8, и я хочу подробнее рассказать об особенностях развертывания ОС с помощью HP iLO Management Engine.

В этом посте вы найдете пару видео, несколько скриншотов и мои комментарии к ним.

HP iLO Management Engine представляет собой полный набор встроенных инструментов, которые работают на протяжении всего жизненного цикла сервера: первоначальное развертывание, постоянное управление, оповещение, удаленная техническая поддержка. HP iLO Management Engine поставляется со всеми серверами HP ProLiant Gen8 без ограничений по функциональности (то есть никакого больше деления на iLO 100 и полноценный iLO).

Ключевых встроенных инструментов четыре: HP Intelligent Provisioning, HP Agentless Management, HP Active Health System, HP Insight Remote Support.

HP Intelligent Provisioning включает в себя функции по конфигурированию железной части сервера: все драйверы, агенты, прошивки, конфигурационные утилиты теперь хранятся в NAND-памяти на материнской плате. Так же в HP Intelligent Provisioning интегрированы функции HP SmartStart и установки ОС. Кстати, о SmartStart мы планируем подробно рассказать в одном из ближайших постов.

Проливая свет на HP ProLiant iLO Management EngineHP Agentless Management производит мониторинг состояния сервера без установки агентов под ОС – проверка состояния железа и фунции оповещения теперь вынесена на чип iLO 4 и не зависит от ОС и процессора.

HP Active Health System – своеобразный «черный ящик» сервера, куда постоянно записываются состояния компонентов сервера и малейшие изменения в конфигурации hardware. В зависимости от типа контракта на поддержку данные могут записываться в «банк данных» сервера удаленной поддержки, чтобы, например, заранее предоставить жесткий диск на замену, если появятся первичные признаки деградации RAID-группы.

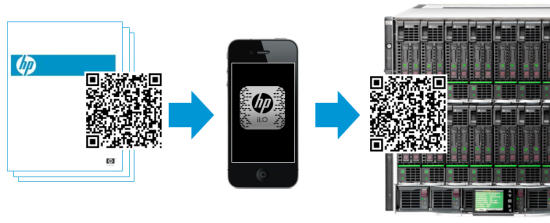

HP Insight Remote Support – возможность удаленного подключения к серверу в любом месте и круглосуточная помощь по техническим вопросам. С выходом iLO 4 появилась возможность управления сервером с помощью мобильных устройств — есть приложение для iOS и Android.

Проливая свет на HP ProLiant iLO Management Engine

И от теории к практике: приступим к удаленной установке Windows Server 2008 R2 на DL380p Gen8.

1. На верхней крышке сервера будет указана информация по логину и паролю к iLO 4 сервера, куда мы и будем подключаться. IP-адрес iLO 4 назначается по DHCP. При первом подключении можно зайти на DHCP-сервер и посмотреть присвоенный адрес, либо подключиться локально и назначить адрес вручную.

2. C этого момента смотрим видео выше. Подключаемся к iLO. Скриншоты кликабельны.

Проливая свет на HP ProLiant iLO Management Engine

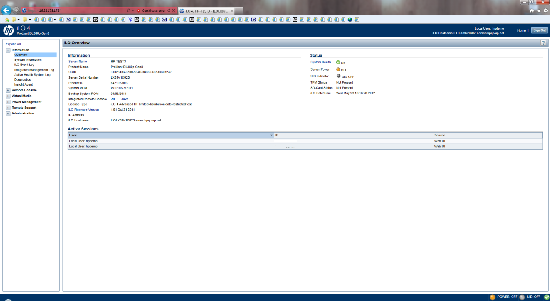

3. Попадаем в главное меню (00:10). Здесь можно получить всю информацию о системе.

Проливая свет на HP ProLiant iLO Management Engine

4. Из Active Health System Logging (01:20) можно выгрузить отчет о работе сервера за определенный промежуток времени и отправить его в виде файла на диагностику в сервисный центр.

5. Можно изучить какое потребление питания на сервере (02:44) и изменить настройки (03:08).

6. Апгрейд iLO доступен в автоматическом режиме с помощью Intelligent Provisioning или вручную (03:58).

7. Можно создать несколько пользователей (04:04) или назначить права существующим на какие-либо действия. Например, можно назначить права оператора администраторам, которые смогут удаленно перезагружать сервер, подключаться удаленно, подключать virtual media, разворачивать образы, конфигурировать iLO и управлять другими пользователями.

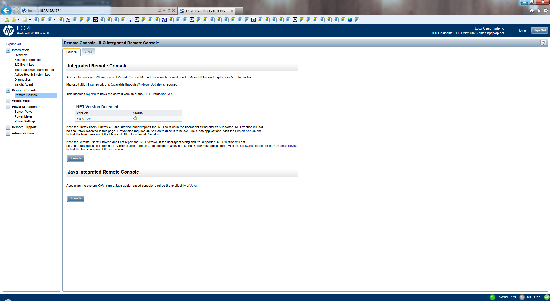

8. Переходим ко второму видеоролику. Включаем сервер в разделе Power Management. Удаленная консоль доступна через JAVA или .Net.

Проливая свет на HP ProLiant iLO Management Engine

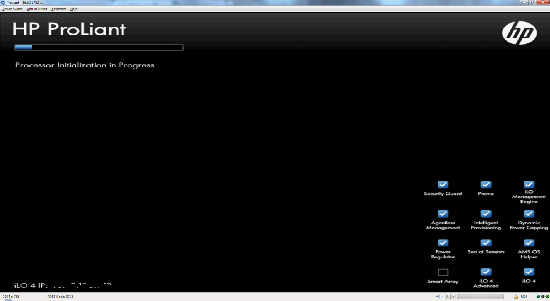

9. Обратите внимание на галочки в правом нижнем углу: почти все «вкусности» Gen8 задействованы в этом сервере.

Проливая свет на HP ProLiant iLO Management Engine

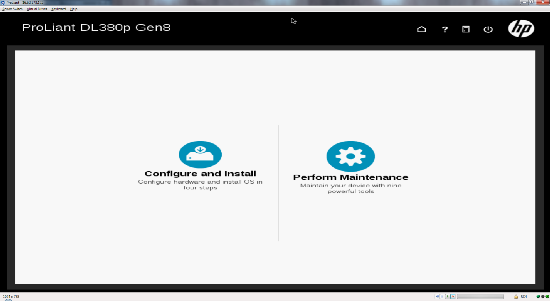

10. Далее попадаем в менеджер настройки сервера HP Smart Start (01:22). Здесь доступна установка ОС и настройка устройств сервера.

Проливая свет на HP ProLiant iLO Management Engine

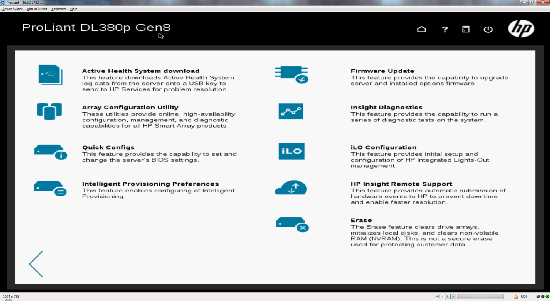

11. SmartStart представлен 9 компонентами (01:28). Active Health System download (01:31) позволяет загрузить на Flash логи сервера и отправить их в сервисный центр.

Проливая свет на HP ProLiant iLO Management Engine

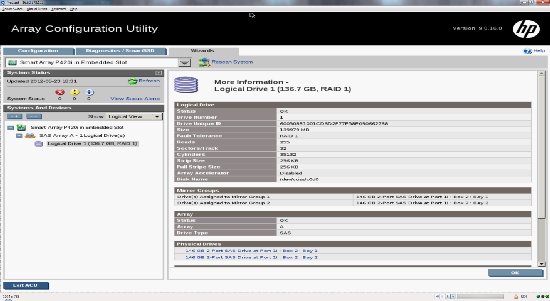

12. Array Configuration Utility (01:51) позволяет сконфигурировать дисковую подсистему сервера и настроить RAID контроллер p420i. Особенности нового контроллера:

  • кэш RAID контроллера увеличен до 2GB.
  • появилась функция превентивного оповещения о потенциальном выходе диска из строя.
  • изменился алгоритм вычисления четности.
  • производительность контроллера возросла до 200 000 IOPS.
  • Появилась возможность построения RAID группы с зеркалированием на 3 диска.

Особенности дисков и дисковой подсистемы.

Диски немного уменьшились в размере, что позволяет теперь размещать до 25 дисков в одном сервере. У самого диска появился индикатор его активности в RAID, кнопка “do not remove”, задняя подсветка.

Проливая свет на HP ProLiant iLO Management Engine

Для SSD появилась функция оценки здоровья диска: SSD Wearing Gauge.

Проливая свет на HP ProLiant iLO Management Engine

13. В Quick Configs можно изменить настройки профиля BIOS сервера (02:14).

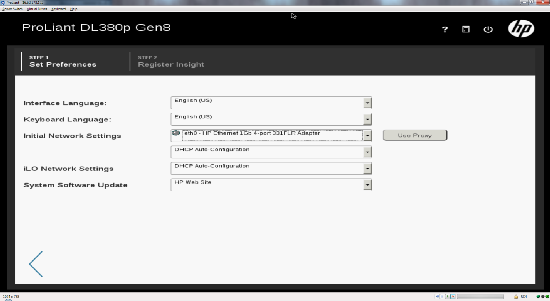

14. Intelligent provisioning preferences позволяет настроить сетевой адаптер для iLO (02:42) и получить справку по всем функциям.

Проливая свет на HP ProLiant iLO Management Engine

15. Функция Insight Remote Support позволяет ввести адрес удаленного сервера поддержки HP (04:08), на который будет отправляться информация по состоянию системы.

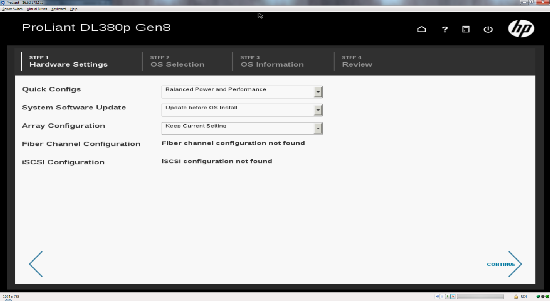

16. Установка ОС происходит в несколько простых этапов (05:06). Сначала собирается информация о конфигурации сервера.

Проливая свет на HP ProLiant iLO Management Engine

17. Далее предлагается выбрать тип установки (05:38), recommended install позволяет автоматически установить все обновления, подготовить дисковое хранилище и установить драйверы HP.

18. Операционная система готова к установке (06:08).

Думаю, все очень просто и понятно :)

По скорости развертывания такая система быстрее на 20% по сравнению с ProLiant поколения G7, а скорость доступности первых данных о сервере после включения – уже через 3 секунды.

Я осветил только одну часть той работы, которая была проделана инженерами HP в рамках последних двух лет, и которая была воплощена в новых серверах Gen8. Об остальных улучшениях постараюсь написать в следующих обзорах.
