Копировщик RFID-меток стандарта EM-Marin

в 9:32, , рубрики: C, EM4305, RFID, T5557, t5577, копировщик RFID, программирование микроконтроллеров

Как известно, во многих системах доступа используются карты RFID стандарта EM-Marin с частотой 125 КГц. Не исключением стал и домофон моего дома. Одна проблема – неплохо бы научиться копировать такие карты, ибо ценники на их копирование не радуют. В сети, конечно, существует довольно много схем копировщиков (да и китайцы продают их за копейки), но почему бы не собрать свой собственный копировщик? Вот об этом и нижеприведённая статья.

Начинать разработку копировщика стоит с выяснения, а на что вообще можно скопировать такие метки? Почитав форумы, можно узнать, что наиболее распространёнными болванками для копирования являются T5577, T5557, EM4305.
Теперь нужна схема. Возьмём аналоговую часть такого копировщика у RECTO и подключим её к микроконтроллеру atmega8. Дополним преобразователем уровней для подключения к COM-порту на базе max232 (желающие могут использовать ST232 или ещё что, чтобы подключится по USB, но у меня на компьютере COM-порт есть, как есть и переходник USB-COM, так что у меня такой задачи не стояло).
Получится вот такая схема:
Копировщик RFID-меток стандарта EM-Marin - 1

Что она из себя представляет? Сдвоенный эмиттерный повторитель, колебательный контур, детектор и RC-фильтры. За счёт того, что RC-фильтры имеют разные постоянные времени, сравнивая между собой уровни напряжения между каскадами можно выделять изменение сигнала RFID-метки. Данной задачей у нас будет заниматься встроенный в atmega8 компаратор. Генерацию 125 КГц сигнала у нас будет обеспечивать встроенный в atmega8 ШИМ-контроллер.
Комбинация RFID-метка – считыватель образуют трансформатор, где метка является вторичной обмоткой. Передача информации меткой производится путём изменения нагрузки вторичной обмотки. В результате в катушке считывателя (первичной обмотке) изменяется ток. Выделением этих импульсов тока и занимается приведённая выше аналоговая часть схемы. колебательный контур нужно настроить на максимальное напряжение в контрольной точке, например, сматывая/наматывая витки катушки. Правда, говорят, лучше всё же напряжение немного меньше максимума — стабильнее работает. У меня в контрольной точке около 40 В.

Копируемая метка использует кодирование типа манчестер. Для того чтобы расшифровать данный код, достаточно по любому изменению фронта сигнала пропускать три четверти периода слота бита и по следующему за ним перепаду сигнала фиксировать значение бита, которое будет соответствовать значению сигнала после перепада. При декодировании стоит задать окно, в которое должен произойти перепад сигнала – не более половины периода слота бита.

Копировщик RFID-меток стандарта EM-Marin - 2

Метод расшифровки манчестерского кодирования и код для этого я взял у Shads. Можно, конечно, было написать свой собственный, но я торопился запустить копировщик — хотелось убедиться, что схема рабочая и приём меток производится. Так этот фрагмент и остался в коде копировщика. Также оказалось, что у меня компаратор настроен инверсно, чем нужно коду декодирования. Изменил в коде. Итак, мы получили последовательности нулей и единиц. Как из них получить код карты?
А очень просто. Примем, что номер карты по нибблам имеет вид AB CD EF GH IJ. Карта выдаёт вот что:

1) Девять единиц в начале;
2) Ниббл A;
3) Чётность ниббла A (1 бит);
4) Ниббл B;
5) Чётность ниббла B (1 бит);

16) Ниббл I;
17) Чётность ниббла I (1 бит);
18) Ниббл J;
19) Чётность ниббла J (1 бит);
20) Ниббл чётности колонок для нибблов A B C D E F G H I J;
21) Бит 0.

Считываем все 64 бита, расшифровываем и получаем 40 бит кода карты. Логично, что если самому выдать такой код, замыкая катушку карты приложенной к считывателю, мы получим эмулятор карты. Но сейчас нас интересует не он.

Карту мы читать научились, а вот как передать данные карте? Для этого нужно просто включать или выключать частоту 125 КГц в соответствии с протоколом обмена с картой. На время “молчания” считывателя карта питается запасённой энергией.
Болванки T5557/T5577 полностью совместимы между собой по протоколам записи, однако, имеют немного разные минимальные и максимальные времена импульсов (к счастью, времена T5557 перекрываются с T5577). У EM4305 протокол записи иной.

Чтобы записать T5557 я воспользовался кодом BolshoyK. В таблице ниже указаны параметры сигналов для брелока T5557.

Копировщик RFID-меток стандарта EM-Marin - 3

Запись начинается с сигнала StartGape – требуется отключить сигнал 125 КГц примерно на 300 мкс. Это сигнал карте, что сейчас ей начнут передавать данные. Дальше следует передать болванке информацию. Кодирование передаваемых данных – тот же манчестер.

Болванки T5557/T5577 и EM4305 многофункциональные и умеют разные виды модуляций, поддерживают пароли и ещё много чего. В каждой болванке на борту имеется набор блоков по 32 бита. Назначение этих блоков разное. В некоторых – выдаваемый код ключа (он занимает два блоков). В других – конфигурация. В третьих – идентификатор производителя. Мы будем использовать ограниченный функционал, поэтому желающие разобраться, что значат все эти биты, могут заглянуть в документацию к болванкам (я приложил её к архиву).

Блоки собраны в две страницы (0 и 1).
Копировщик RFID-меток стандарта EM-Marin - 4

В нулевой странице есть блок конфигурации с индексом 0. Его мы и будем задавать. Для T5557/T5577 у нас будут следующие конфигурационные байты: 0x00,0x14,0x80,0x40 в соответствии с таблицей из документации (красным я отметил выбранные единичными битами режимы):

Копировщик RFID-меток стандарта EM-Marin - 5

Таким образом, у нас выбрано: частота передачи данных RF/64 (125 КГц/64), кодирование типа манчестер, выдача блоков до второго (в блоках 1 и 2 у нас будет располагаться код, выдаваемый картой). Перед записью следует отправить код операции (2 бита opcode) и один бит защёлки (lockbit). Коды операции 10b и 11b предшествуют записи данных для страниц 0 и 1 (младший бит задаёт номер страницы, старший — код записи страницы). У нас выдаётся 10b для кода операции (вся работа идёт с нулевой страницей) и 0b для бита защёлки. После передачи всех этих данных необходимо передать трёхбитный адрес записываемой страницы. Все передачи данных для T5557/T5577 ведутся от старшего бита к младшему.

Копировщик RFID-меток стандарта EM-Marin - 6

Задав код карты в блоках 1 и 2 и конфигурацию в блоке 0 можно получить дубликат RFID-метки. Как видите, всё просто.

Следующий тип болванок – это EM4305. Вот разбираться с записью этой болванки мне пришлось самому. Она также состоит из блоков по 32 бита, но назначение их иное.

Копировщик RFID-меток стандарта EM-Marin - 7

Кодирование передаваемых карте данных – по времени импульса, то есть, частотная модуляция. Конфигурационное слово хранится в 4 байте и для себя я определил его так: 0x5F,0x80,0x01,0x00 (кодирование манчестер, RF/64, выдача слова 6). В слова 5 и 6 я записываю код карты (те самые 64 бита, что выдаёт карта). EM4305 требует чтобы передача велась от младшего бита к старшему. Карта понимает, что с ней начинают обмен после выдачи ей комбинации импульсов:

  1. Отключаем поле на 48 мкс.
  2. Включаем поле на 96 мкс.
  3. Выключаем поле на 320 мкс.
  4. Включаем поле на 136 мкс.
  5. Отключаем поле до следующей команды.

Команда на запись блока карте передаётся так:

  1. Шлём вышеуказанную последовательность импульсов.
  2. Шлём 0b.
  3. Передаём CC0-CC1 и их чётность P. (0101b для записи, см. таблицы ниже).
  4. Передаём адрес блока (см. таблицу), два дополняющих нуля и чётность адреса.
  5. Передаём данные блока (32 бита).

Копировщик RFID-меток стандарта EM-Marin - 8
Формат команды

Копировщик RFID-меток стандарта EM-Marin - 9
Коды команд

Копировщик RFID-меток стандарта EM-Marin - 10
Формат адреса блока

Таким образом задаётся конфигурация болванки EM4305 и её код.

Собственно, ничего большего простому копировщику и не требуется.

Я сделал несколько вариантов копировщика с разными дисплеями. Например, вот копировщик с дисплеем 1602:
Копировщик RFID-меток стандарта EM-Marin - 11

А вот видео работы копировщика на дисплее LPH9157-02:

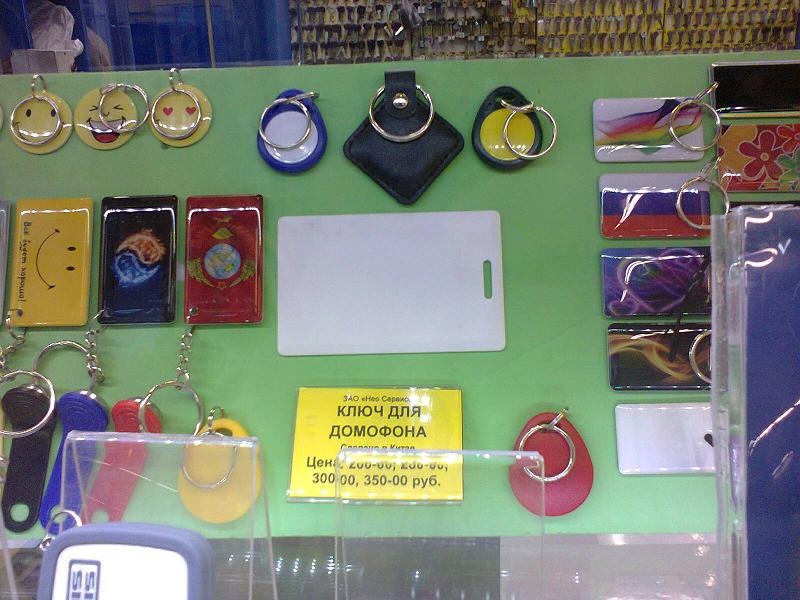

А вот причина, по которой я заинтересовался копировщиками таких ключей — нужно было сделать много копий ключа от домофона (ждать посылки из Китая при этом тоже было лень), но ценник вот какой:

Копировщик RFID-меток стандарта EM-Marin - 12

В архиве все схемы, печатки, программы и документация на болванки. Есть версия для Arduino Nano (её нужно прошивать отдельно через программы для заливки сторонних прошивок).

Желающие могут открыть документацию на все эти болванки и реализовать поддержку паролей и иные режимы работы карт. Мне лично всё это было ненужно.

Отдельное большущее спасибо RECTO, BolshoyK и Shads — без вас я бы развлекался бы с разработкой довольно долго!

Спасибо за внимание.

P.S. Я не являюсь профессионалом в копировании ключей и в болванках, поэтому вполне мог в чём-то ошибиться. Однако, копировщик работает и в нём ошибок пока никто не нашёл.
