Всем привет!

Недавно возникла задача — ускорить загрузку FPGA. От появления питания до рабочего состояния у нас есть не более 100 мс. Поскольку чип не самый новый (Altera Cyclone IV GX), просто подключить к нему быструю флешку типа EPCQ не получается. И мы решили задействовать режим FPP (Fast Passive Serial), поставив снаружи CPLD Intel MAXV с FPL (Flash Parallel Loader). При старте CPLD загружает данные из флешки и формирует сигналы FPP на своих выходах.

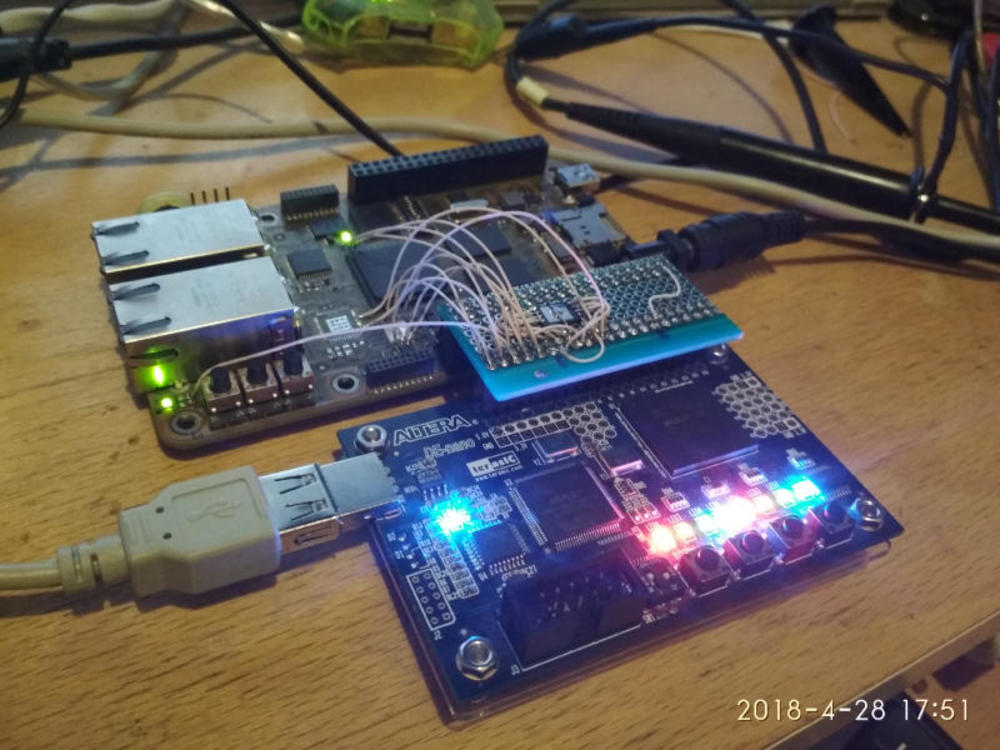

Однако, перед тем, как совершить задуманное, собрали DIY-макет из того, что было под рукой, и взялись поэкспериментировать "на кошках". К сожалению, из-за соплей на плате пришлось снизить рабочие частоты, но суть работы FPP от этого не изменилась, зато отладка упростилась. О том, что получилось, и о том, как конфигурируется FPGA, я и решил написать в этой статье. Кому интересно, добро пожаловать под кат.

FPP через FPL: Ускоряем загрузку FPGA - 1

О чём я планирую рассказать:

  1. кратко о конфигурировании FPGA. Типовая временная диаграмма, какие бывают режимы
  2. из каких этапов состоит время загрузки FPGA
  3. что из себя представляет FPP
  4. про FPL, какова его роль
  5. про EPCQ и поддержку в FPL
  6. про результаты экспериментов, с картинками

Как конфигурируется FPGA?

Есть два типа загрузки FPGA — активный и пассивный. Активный подразумевает, что FPGA тактирует внешний flash и считывает оттуда прошивку. Пассивный — что есть некий хост (процессор, ПЛИС, контроллер), который загружает в FPGA прошивку.

Активный всем хорошо знаком, наверное: подключаем флешку EPCS/EPCQ, заливаем туда по JTAG прошивку и радуемся жизни, поскольку всю остальную работу по считыванию данных за нас сделает FPGA при включении питания.

Пассивный чуточку муторнее, поскольку требует реализации дополнительной логики: процессор должен откуда-то грузить прошивку, кто-то в него эту прошивку должен "положить", и т.д. Но пассивный режим зачастую быстрее. Например, в Cyclone IV в режиме Active Serial поддерживается DCLK 40 МГц и 1 бит данных, а в режиме FPP (Fast Passive Parallel) — 100 МГц и 8 бит данных, что в 20 раз быстрее.

Главные сигналы, которые отвечают за конфигурирование FPGA — это nCONFIG, nSTATUS, CONF_DONE:

  • Вход nCONFIG позволяет сбросить FPGA (перепад из 1 в 0) и инициировать загрузку прошивки (перепад из 0 в 1)
  • Выход nSTATUS позволяет узнать, готова ли FPGA принимать данные (уровень 1) и не произошло ли какой-то ошибки в ходе конфигурации или работы FPGA (перепад в ноль)
  • Выход CONF_DONE позволяет понять, что FPGA сконфигурирована. Если быть точным — что FPGA получила все конфигурационные данные

Временная диаграмма в этих режимах не сильно отличается. Вот типовая для нашего случая — passive parallel:

FPP через FPL: Ускоряем загрузку FPGA - 2

В ней происходит следующее:

  1. внешний хост сбрасывает FPGA (nCONFIG: 1 -> 0)
  2. FPGA подтверждает, что готова, сначала установив nSTATUS в ноль, а затем отпустив его в 1. Также сигнал CONF_DONE сбрасывается в 0
  3. внешний хост инициирует конфигурирование FPGA (nCONFIG: 0 -> 1)
  4. внешний хост записывает данные (прошивку) до тех пор, пока не появится сигнал CONF_DONE (после CONF_DONE ещё нужно пару dummy-тактов)

Подробнее про конфигурирование см. здесь

Выбор режима конфигурирования производится специальными ножками FPGA — MSEL. В разных семействах количество режимов отличается. Например, в Cyclone V выбирается режим компресии и режим шифрования прошивки помимо Active/Passive. А в Cyclone IV — только Active/Passive и POR Fast/Standard

FPP через FPL: Ускоряем загрузку FPGA - 3

Как работает FPP

FPP (Fast Passive Serial) — это пассивный режим, в котором конфигурация загружается в FPGA словами (1 байт и больше) и синхронно, по тактам сигнала DCLK.

"Лёгкая версия" этого режима — это Passive Serial, где прошивка загружается побитово.

Для этого режима используются Dedicated pins, часть которых (старшие биты данных) впоследствии становится обычными I/O:

  • DCLK
  • DATA[7:0]

В чипах старших семейств (Stratix V, например) можно загружать прошивку по 2 (FPPx16) и по 4 (FPPx32) байта за такт.

Время загрузки FPGA

Давайте посчитаем время загрузки FPGA в пассивном режиме. Началом будем считать появление на чипе напряжения (когда оно достигает определённого значения), а концом — появление сигнала CONF_DONE.

Укрупнённо время складывается из следующих этапов:

  • tPOR: power on reset. В режиме Fast занимает несколько миллисекунд, а в режиме Standard сотни миллисекунд (!). Однако, Fast предъявляет более жёсткие требования к системе питания, поскольку на старт тратится больше энергии
  • Configuration Handshake: хост дожидается nSTATUS=1, сбрасывает FPGA (nCONFIG:1->0), инициирует (nCONFIG:0->1). Этот этап занимает доли миллисекунды и им можно смело пренебречь
  • tCFG: отправка данных в FPGA и мониторинг CONF_DONE. Эта часть занимает основное время, которое пропорционально размеру прошивки и обратно-пропорционально частоте DCLK, на которой происходит запись данных
  • tINIT: инициализация чипа загруженными в него данными. После завершения этого этапа ПЛИС полностью готова к работе (находится в USER MODE). Занимает меньше миллисекунды, поэтому тоже пренебрегаем

tPOR зависит исключительно от настроек MSEL. Естественно, там где время загрузки принципиально и схема питания позволяет, нужно устанавливать режим Fast (см. таблицы с MSEL выше).

С временем tCFG всё несколько хитрее, потому что оно зависит от:

  • частоты DCLK. Она определяется возможностями FPGA и внешнего хоста. Для cyclone IV Fmax составляет 100 MHz
  • размера прошивки. Определяется семейством FPGA и количеством логических ячеек в конкретном чипе. В каждом семействе всегда приводится таблица с максимальным размером прошивки для каждого чипа. Например, для Cyclone IV см сюда: link
  • компрессии прошивки. В некоторых чипах (Cyclone V) определяется настройками MSEL, в некоторых (Cyclone IV) — только настройками конвертера прошивки. Типовой profit от компрессии составляет 50-70%, но никто не берётся давать 100% гарантий, что именно в вашем дизайне будет так. Поэтому "закладываться" на это число рискованно

Вот, что говорит документация о размере прошивки для Cyclone IV, Table 8-2:

FPP через FPL: Ускоряем загрузку FPGA - 4

Например, для чипа EP4CGX75 максимальный размер прошивки без компресии составляет 22.010.888 бит = 2.751.361 байт. Если предположить, что внешний хост готов работать на частоте 100 МГц, то на загрузку максимальной прошивки потребуется 2.7e6 / 100e6 = 0.027 секунды = 27 миллисекунд. А если использовать компрессию, то это время можно снизить примерно вполовину, получив меньше 15 мс!

Однако, чтобы получить частоту DCLK = 100 MHz, нужно суметь прочитать прошивку как минимум на такой же частоте. Один из вариантов, предлагаемых Intel/Altera — использовать для этой цели CPLD MAX II/V. С одной стороны CPLD читает Flash, с другой — пишет в FPGA.

FPL

И для этой задачи в коллекции готовых IP-ядер есть Flash Parallel Loader. Это ядро поддерживает набор Flash-чипов с разными интерфейсами (QSPI, NxQSPI, CFI, etc...), позволяя не только прочитать из них прошивку, но и записать её, подключившись по JTAG.

Также оно позволяет записывать во Flash не одну прошивку, а несколько, организуя таким образом "откат" к стабильному образу в случае проблем с update'ом.

Более подробно смотри datasheet.

Мы выбрали режим Flash Programming & FPGA Configuration и в качестве Flash-ки — EPCQ. Это позволяет нам уложиться в требуемое время загрузки и иметь при этом возможность как прошить Flash по JTAG, так и прошить EPCQ с использованием другого хоста.

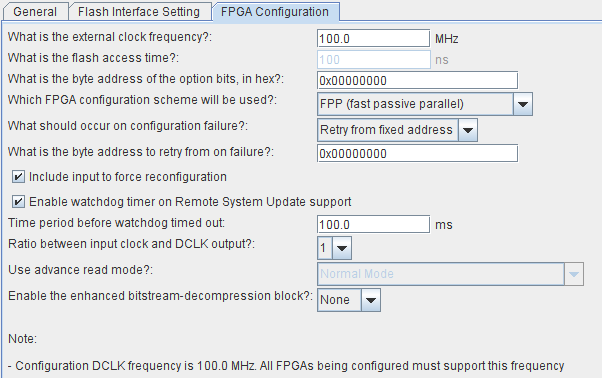

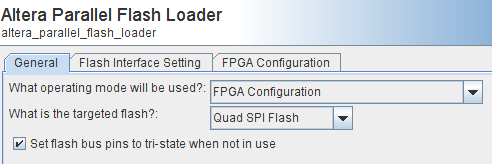

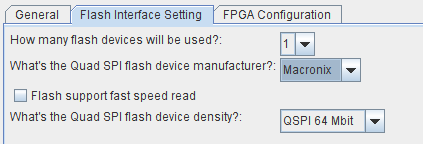

Скриншоты настроек, которые мы использовали:

FPP через FPL: Ускоряем загрузку FPGA - 5

FPP через FPL: Ускоряем загрузку FPGA - 6

FPP через FPL: Ускоряем загрузку FPGA - 7

Прошивка CPLD занимает 1267 LE и практически на 100% занимает EPM1270F256C5 (MAX II) или 5M1270ZT144C5 (MAX V). Без опции прошивки Flash (скажем, если какой-то другой host может это сделать) ресурсов используется существенно меньше и появляется запас — 754 LE.

Вот схема включения CPLD:

FPP через FPL: Ускоряем загрузку FPGA - 8

Как работает FPL (примерный алгоритм):

  • по сигналу готовности (nSTATUS = 1) от FPGA он активирует nCONFIG в соответствии с диаграммой выше
  • когда FPGA готова принимать данные (nSTATUS сделал перепад в ноль и обратно в единицу), FPL считывает служебный блок данных из Flash. В этом блоке прописаны адреса прошивки (или прошивок, если их несколько)
  • FPL начинает загружать прошивку, которую ему указывает входной порт fpga_pgm[2:0]. Мы использовали две прошивки, поэтому на этот порт подавали 1
  • Если в ходе загрузки произошла ошибка (такое может быть, если образ залит не полностью, "битый" или для другого чипа/семейства), то FPL "переключается" на factory default прошивку, которой по умолчанию считается нулевая
  • FPL загружает нулевой образ в FPGA. Если и с ним всё не ОК, то он делает ещё несколько попыток и останавливается

Давайте посмотрим, какую производительность мы можем "выжать" из описанной конфигурации с одним EPCQ. Для этого нужно немного представлять, как EPCQ работает.

Как работает EPCQ

EPCQ (продвинутая версия EPCS) — это NOR-flash, которая имеет SPI-интерфейс для большинства команд и для некоторых команд — QuadSPI. Читается очень быстро, а пишется и стирается крайне неторопливо.

Команды (стирание, чтение, запись) всегда поступают во flash по обычному SPI, а дальше поведение флешки зависит от команды. Например:

  • если мы запишем команду READ/FAST_READ, то чтение будет выполняться в одно-битном режиме
  • если FASTDTRD, то в одно-битном режиме с DDR
  • если 4READ, то в четырёх-битном режиме
  • и т.д.

См. например, описание flash macronix

Максимальная производительность EPCQ на чтение достигается при использовании всех четырёх битов на максимальной частоте с DDR. Однако, при этом временные характеристики меняются нелинейно:

FPP через FPL: Ускоряем загрузку FPGA - 9

То есть throughput будет в приведённых в примере выше случаях следующим:

  • READ — 104 Mbps
  • FASTDTRD — 100 Mbps
  • 4READ — 280 Mbps
  • 4DTREAD — 400 Mbps

Есть флешки и пошустрее, например S25FL064L, в них частота не падает при увеличении разрядности чтения. Поэтому для "выжимания максималки" лучше ориентироваться на них.

Если пересчитать режимы 4READ/4DTREAD во время, необходимое для вычитывания нашей прошивки для Cyclone IV, то получается 78 мс / 55 мс. Напомню, что для того, чтобы "успеть" за FPP, нужно уложиться в 27 миллисекунд (см. выше).

Получается, что bottleneck-ом в нашей задаче является интерфейс чтения прошивки, а не сам FPP. И если бы требовалось получить не 100 мс, а существенно меньше, то нам бы пришлось использовать две флешки EPCQ. Но для нашего случая хватит и обычного режима 4READ.

Список поддерживаемых EPCQ приведён в документации на PFL, раздел 1.2.1.

Любопытно, что Intel/Altera не так давно отказались от выпуска своих EPCQ и теперь официально вместо своих поддерживают Micron'овские.

Настало время DIY!

Чтобы соединить теорию с практикой мы взяли в руки то, что было:

  • kit Ethond c Cyclone V SoC (5CSEBA4U19C8SN)
  • древний kit от Terasic c MAXII EPM2210f324 на борту
  • EPCQ Micron N25Q256A13EF840
  • паяльник, провода, "слепыш"
  • человек с золотыми руками, припоем и флюсом

Чипы подключили по следующей схеме:

FPP через FPL: Ускоряем загрузку FPGA - 10

На слепыше навесным монтажом припаяли QSPI-флешку и получился макет:

FPP через FPL: Ускоряем загрузку FPGA - 11

После прохождения небольшого квеста (см. доку, раздел 1.4.1) по созданию прошивки, которая используется для заливки в EPCS через PFL (link) мы взялись измерять "времянки". При создании прошивки обратите внимание, что нужно указывать CFI-flash, как целевой, даже если используется EPCQ.

Увы, из-за навесного монтажа и "бороды", рабочая частота FPL получилась равной 6.25 МГц, а на EPCS уходит 25 МГц. Этот clock мы отрегулировали при помощи опции "Ratio between input clock and DCLK", установив значение 8 (input clock = 50 МГц). Вот как выглядит эпюра клоков FPP (синий) и EPCQ (жёлтый): видно, что на каждый такт FPP приходится два такта EPCQ DCLK, потому что разрядность FPP в два раза выше, чем EPCQ (8 против 4).

FPP через FPL: Ускоряем загрузку FPGA - 12

Вот так выглядит эпюра напряжения питания (жёлтый) и сигнала CONF_DONE(синий) в режиме Standard POR и без компрессии: видно, что общее время загрузки составляет 780 мс.

FPP через FPL: Ускоряем загрузку FPGA - 13

Между появлением питания и сигналом nSTATUS, сигнализирующем о готовности чипа принимать конфигурационные данные проходит около 100 мс:

FPP через FPL: Ускоряем загрузку FPGA - 14

А если включить режим Fast (меняем просто MSEL, см. таблицу выше), то POR происходит за считанные миллисекунды и загрузка уже занимает ~680 мс:

FPP через FPL: Ускоряем загрузку FPGA - 15

И последний шаг — включаем компресcию. Для этого ставим галочки в Quartus при добавлении файла прошивки в PFL и переключаем MSEL (в Cyclone IV MSEL трогать не надо). И получаем совсем другую картину:

FPP через FPL: Ускоряем загрузку FPGA - 16

По сравнению с исходным вариантом без сжатия и Fast POR имеем выигрыш в два раза — около 400 мс.

Объединяем теорию с практикой

Давайте посчитаем, сходятся ли измерения, сделанные при помощи осциллографа, с расчётами. Время tPOR считаем равным нулю, т.к. используем Fast POR. Поэтому нам остаётся только посчитать, насколько время загрузки ~680 мс сходится с размером прошивки и частотой FPP DCLK.

Размер прошивки нашего Cyclone V равен ~4 Мегабайтам (32 Мегабита). Тактовая частота FPP DCLK составляет 6.25 МГц. За такт передаётся 8 бит, то есть 1 байт. Поэтому расчётное время равно 4/6.25 = 0.64 секунды. Вуа-ля!

Если мы пропорционально увеличим частоту FPP DCLK, например в 8 раз — до 50 МГц, то получим время 80 мс. А если включим ещё и компрессию, то и того меньше.

Выводы

Теоретически ПЛИС может загрузиться за десятки миллисекунд, по нашим расчётам для Cyclone IV — примерно за 30 мс. Однако необходимо учитывать, что для этого хост, загружающий в FPGA данные, как и Flash, из которого данные грузятся, должны соответствовать по пропускной способности.

В более свежих чипахш FPGA флешку EPCQ можно подключить напрямую и использовать активный режим, а если в дизайне нет возможности перейти на новое семейство, то есть возможность поставить внешний loader и использовать пассивный режим. Для этого и используется Flash Parallel Loader, который мы использовали в нашем макете.

При описанном подходе с FPL и одной EPCQ вполне реально приблизить время загрузки FPGA к 50 мс.

Всем, кто дочитал до конца можно ставить памятник большое спасибо!
