Здравствуй Хабр, сегодня уже пятница а значит я могу сдуть пыль со своей старой традиции публиковать по пятницам, что-нибудь «о вкусной и здоровой пище» полезное и интересное из мира науки и техники.
Близиться новый год и мне хотелось бы всем подарить этот мини туториал по Dialux (бесплатной программе для светотехнического 2D и 3D моделирования).
Посмотрев эту короткую статью и покрутив в руках проект прилагаемый к ней вы получите самые начальные представления о светотехническом моделировании. Дерзайте светотехнические расчеты это совсем не страшно.

Сегодня мы будем обеспечивать комфортные нормативные условия труженикам дисплея и бумаги.
За подробностями под кат.
(Внимание! Под катом трафик)

П.с на всякий случай я не ангажирован разработчиками, просто как правило делюсь тем, что сам попутно осваиваю.

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

Для начала, что такое Dialux и почему он бесплатен.

Dialux это бесплатная программа для трехмерного моделирования и светотехнических расчетов, разработанная немцами в институте чего-то и чего-то. Бесплатная, потому что за программу платят производители светильников (в этом есть свои плюсы и минусы)

Более подробно вам расскажет ресурс dialux-help
Там же можно и скачать программу.
Сразу отмечу на текущий момент есть два ответвления
1 — Это собственно сам Dialux, более старый менее требовательный.
2 – Dialux Evo новинка, со своими прелестями, но более сырая и прожорливая.

Нам вполне хватит самого Dialux (актуальная версия 4.11)

Кстати Dialux после некоторых плясок с бубном запускается в *nix под Wine. (по крайней мере у меня на нетбуке с LMDE, работает правда из рук вон плохо)

И так приступим

Какая перед нами задача? Есть офисное помещении в котором находится два рабочих места, одно окно и дверь задача подобрать рабочее освещение в соответствии с нормативными требованиями. (по СП_52.13330.2011 возьмем примерно 300 люкс)

Я заранее подготовил планировку в dwg (лежит с самим проектом)
Я вычерчивал план в миллиметрах (то есть помещение 3000х4000мм) желательно, чтобы стены были поближе к началу координат

Теперь начнем разрабатывать сам проект освещения

Откроем программу и с помощью мастера выберем новый проект интерьера

Рис . 1

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

Потом импортируем нашу планировку

Рис . 2

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

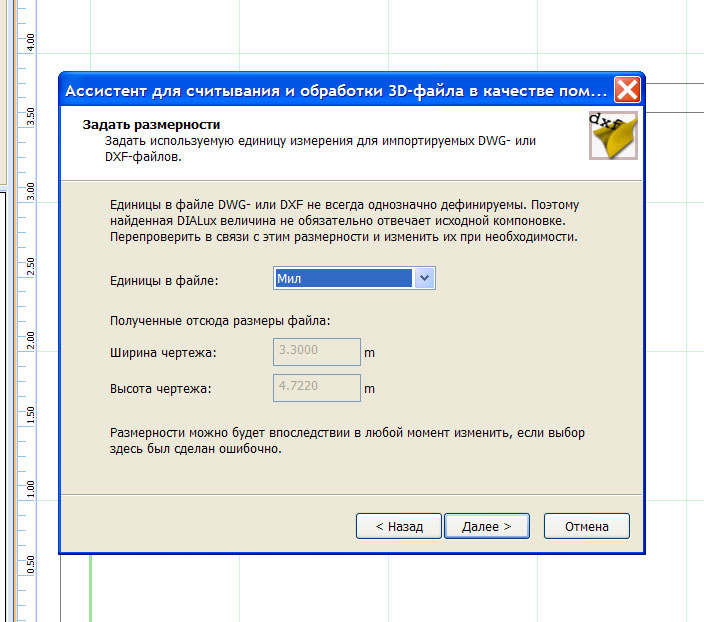

Пройдем необходимые шаги, выберем масштаб планировки Я чертил в миллиметрах (значит мил)

Рис . 3

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

Помещение импортируется
Надо его подкорректировать

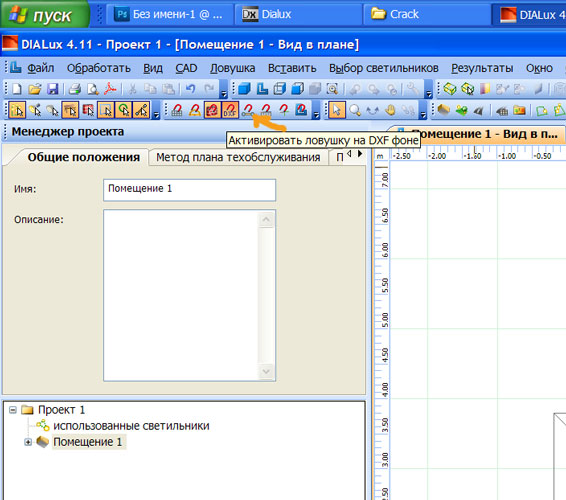

Но для начало настроим привязки можно отключить лишние и оставить привязку к dwg и светильникам

Рис . 4

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

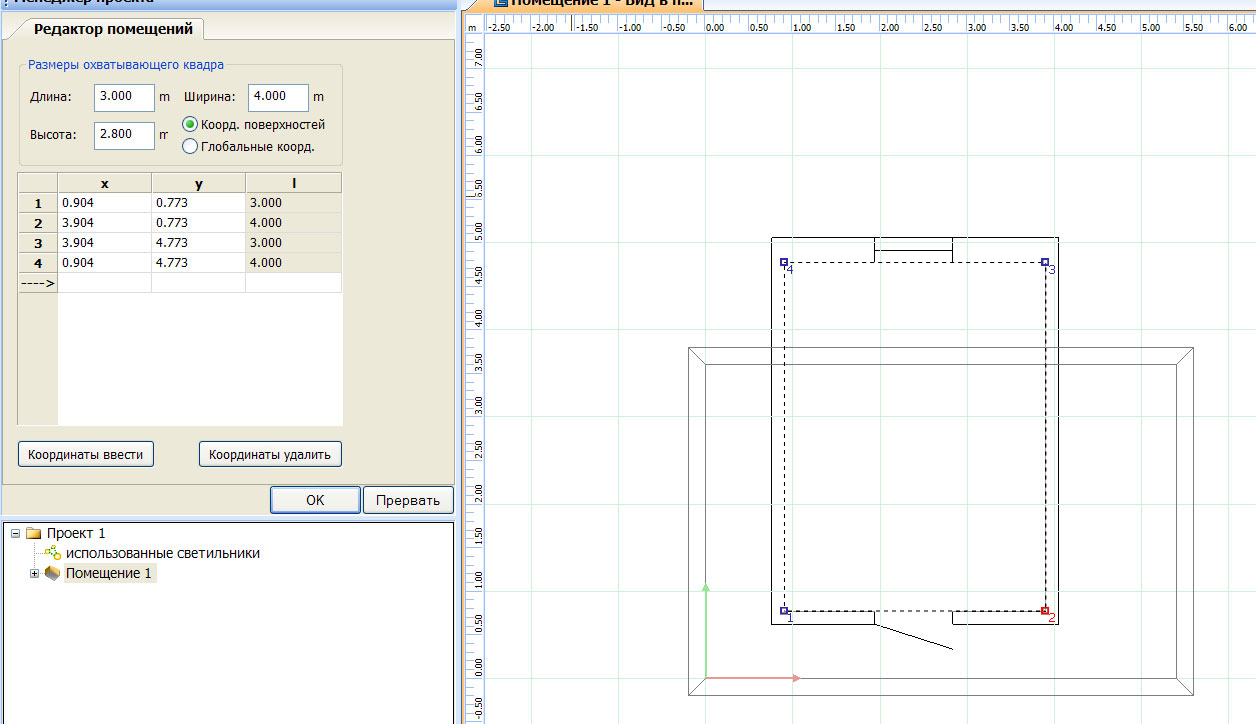

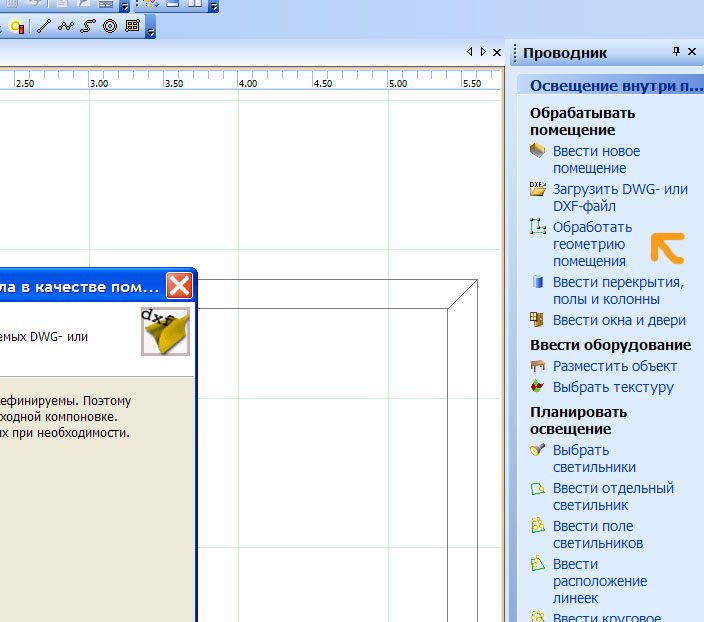

Теперь обработаем геометрию перетянем точки на нашу планировку и нажмем «Ок»

Рис . 5 и 6

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

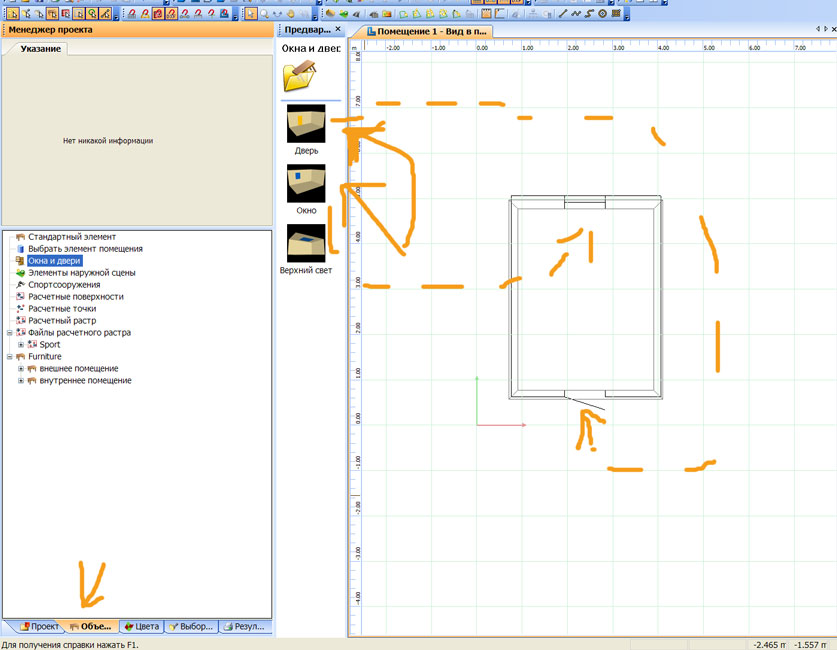

Вставим окна и двери (ставиться только на очерченные ранее границы помещения)
Просто выбираем кликнув на эскиз модели и перетаскиваем в пространство CAD потом до настраиваете размеры

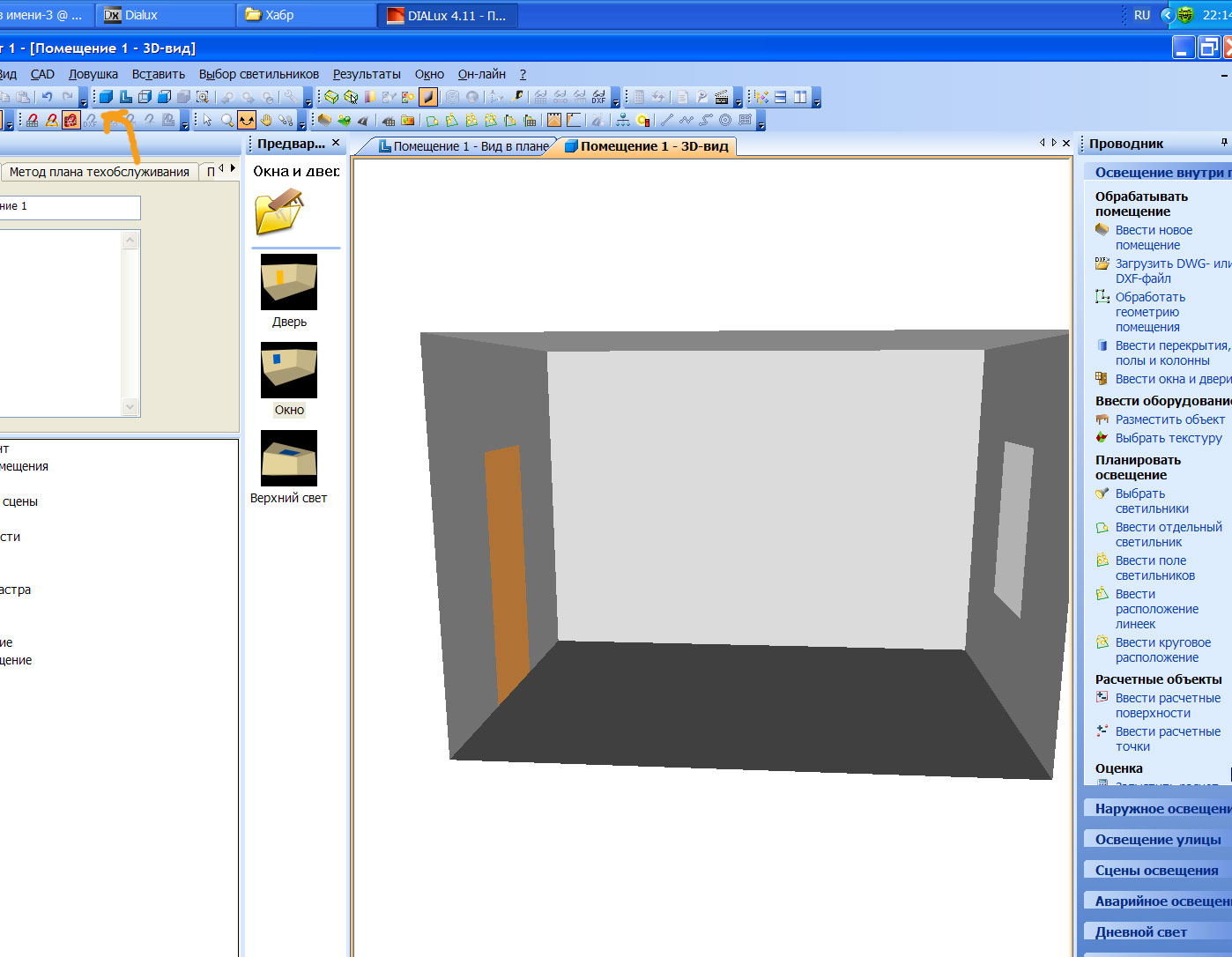

Получим вот такую красоту

Рис . 7 и 8

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

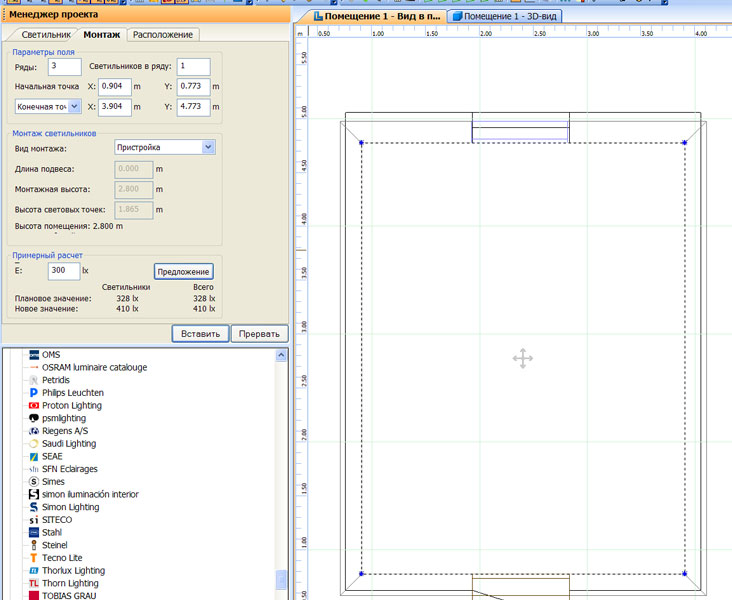

Потом внесем светильники для этого в правой части экрана во вкладке освещение внутри помещения выберем что-нибудь для установки светильника, я выбрал установить поле светильников. Программа подскажет, сколько светильников надо, чтобы соответствовать требованиям по освещенности.
Я выбрал вот такой светильник — ООО «Фокус SPARK 32-N светильник светодиодный Для внутреннего освещения
Светильники берутся либо с помощью вкладки выбор светильника
(там будут ссылки на каталоги), либо скачиваются ies файлы и импортируются в проект.

Рис . 9

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

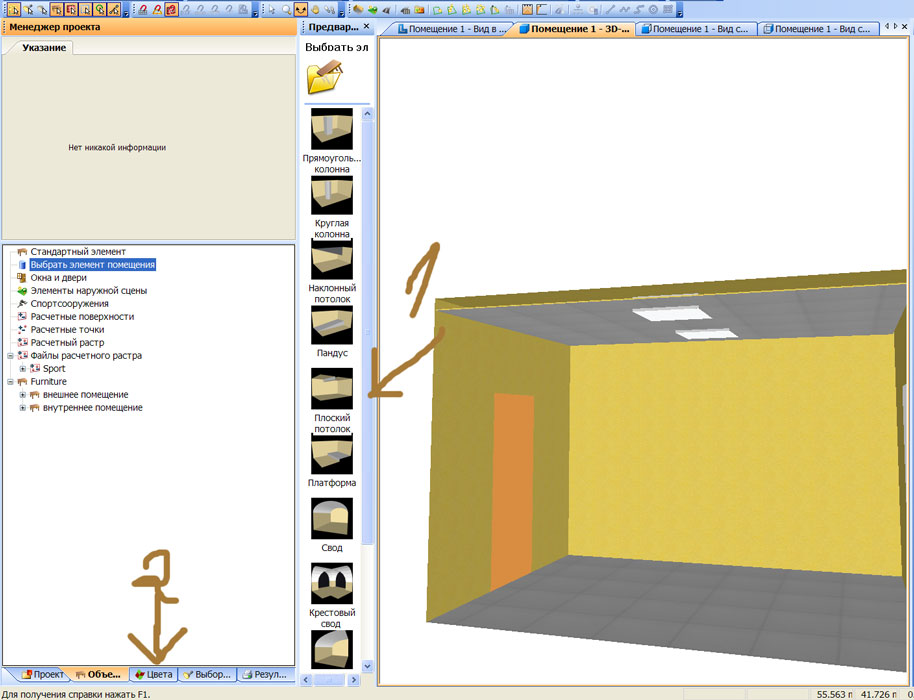

Чуть не забыл вставим потолок и покрасим стены. Все перетаскивается на окно в CAD и настраивается думаю вы уже поняли общий принцип.

Рис . 10

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

Dialux позволяет моделировать различные условия освещения Внесем сцены аварийного, рабочего и потом дневного освещения, дневное освещение зависит от местоположения и заданного времени суток (настраивается на вкладке проекта)

Рис . 11

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

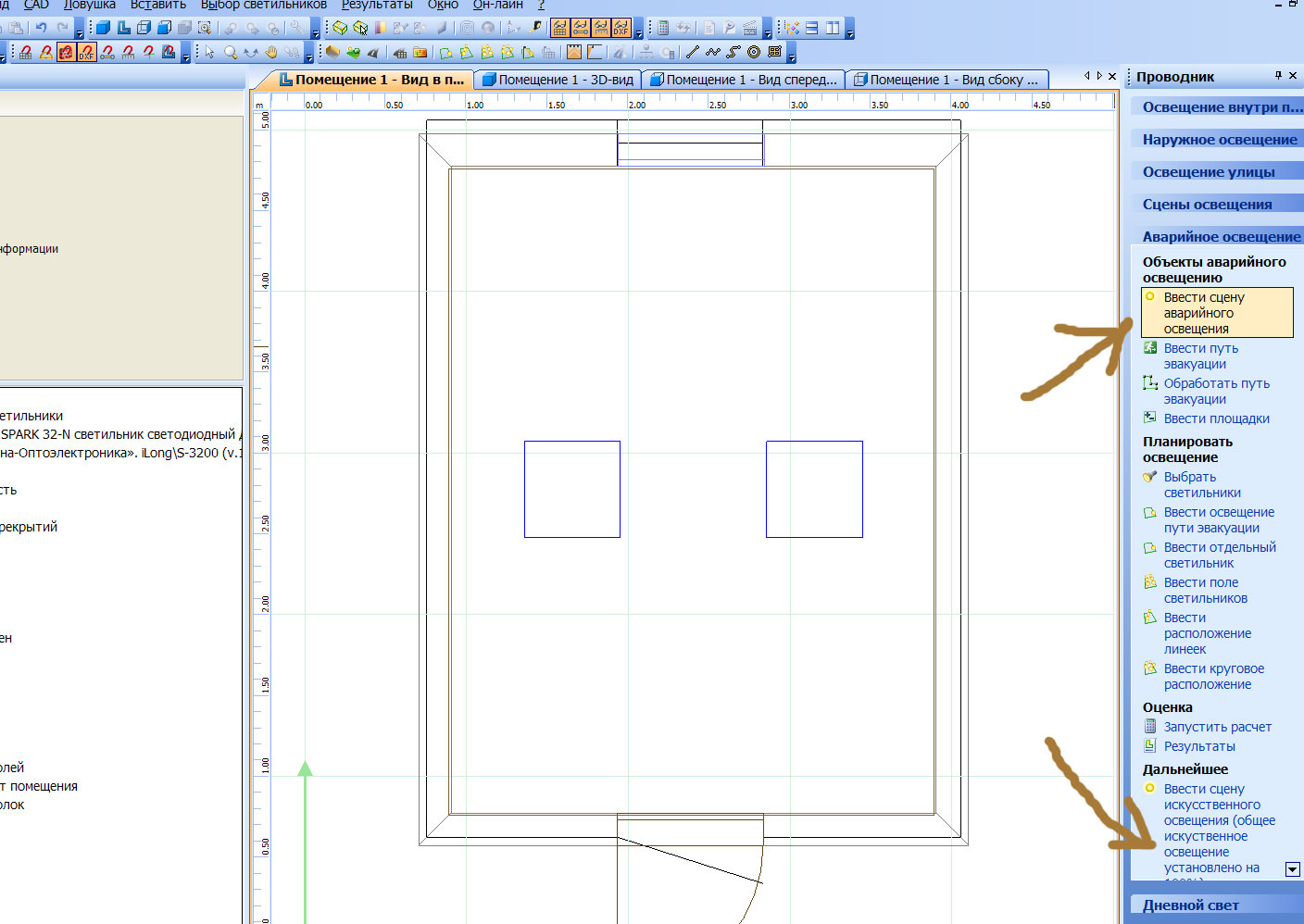

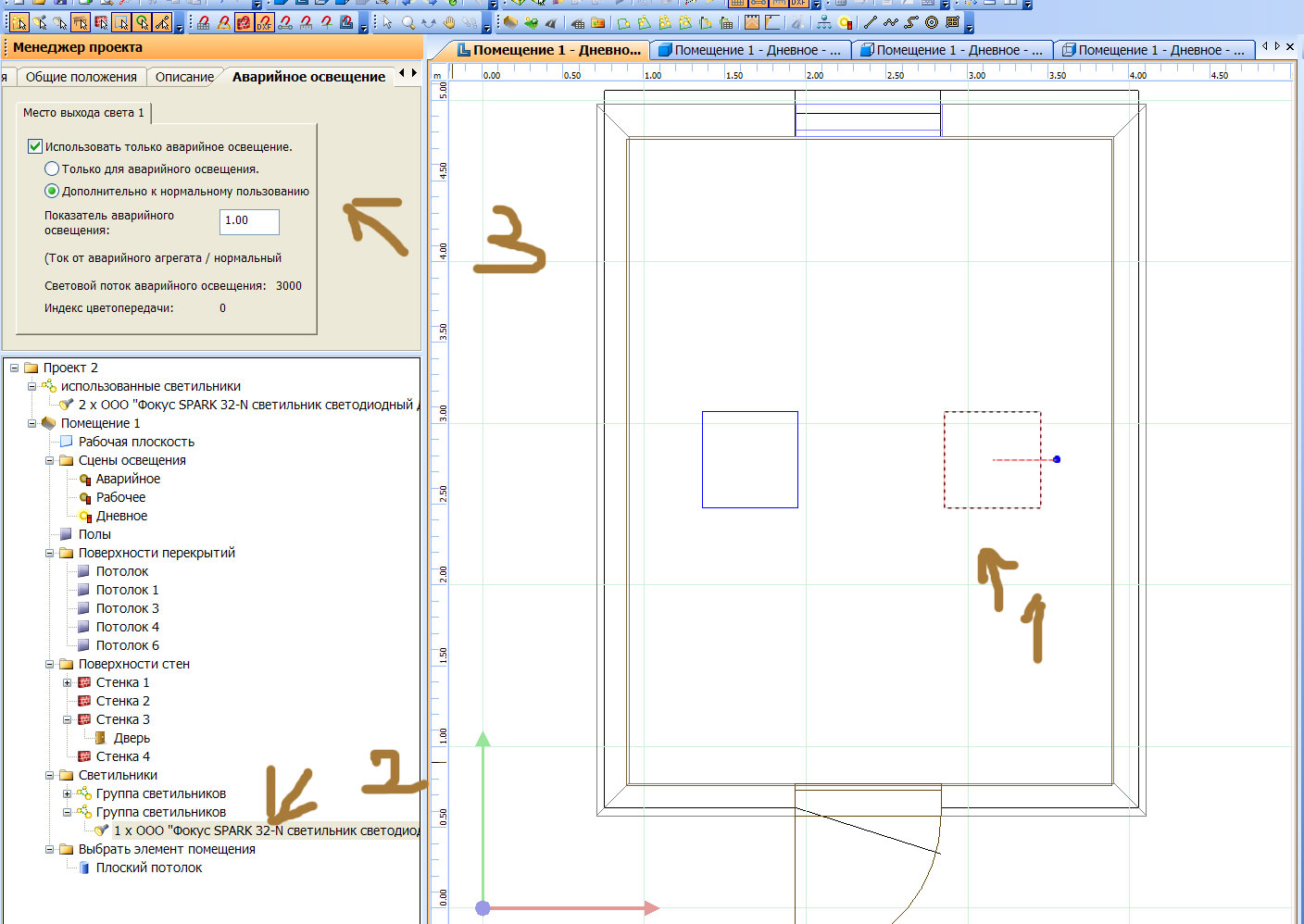

Разобьем группу наших светильников на единичные элементы и сделаем один из них как рабочим так и аварийным

Рис . 12

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

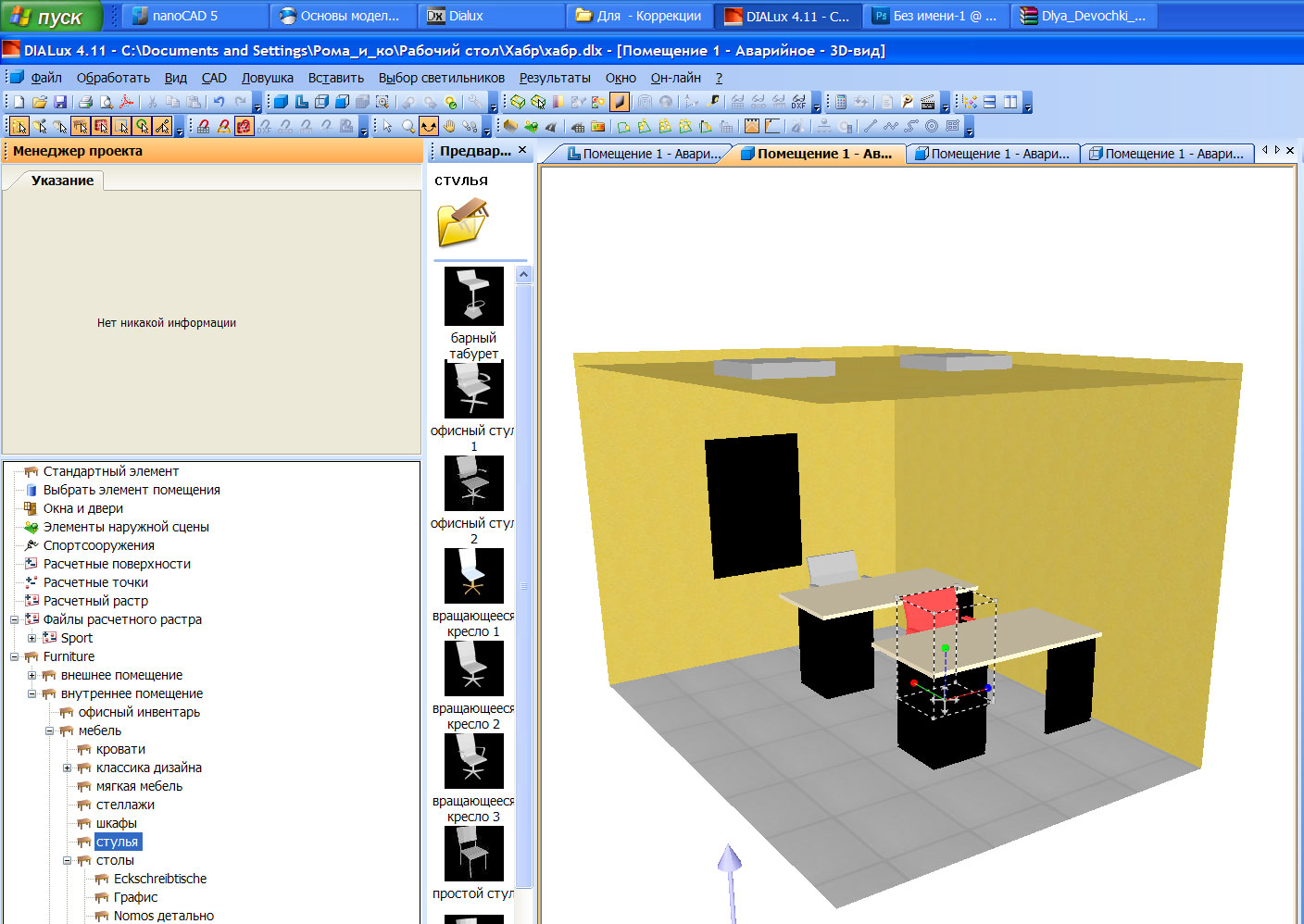

Добавим мебель

Рис . 13

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

В верхнем меню выберем результаты, запустим расчет для всех сцен

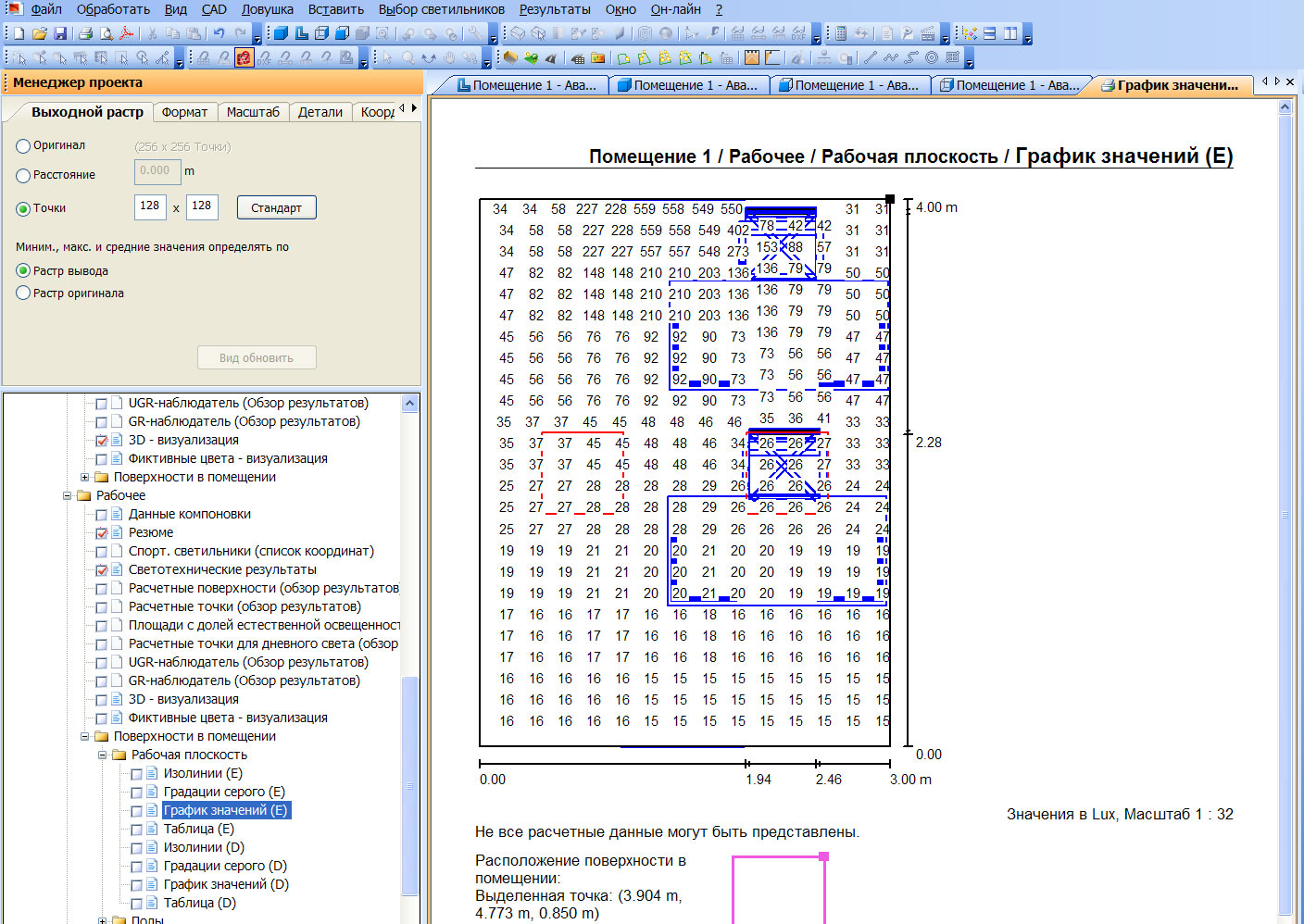

И потом ознакомимся с результатами расчета, там много красиво и подробно лучше 1 раз попробовать.

Рис . 14

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

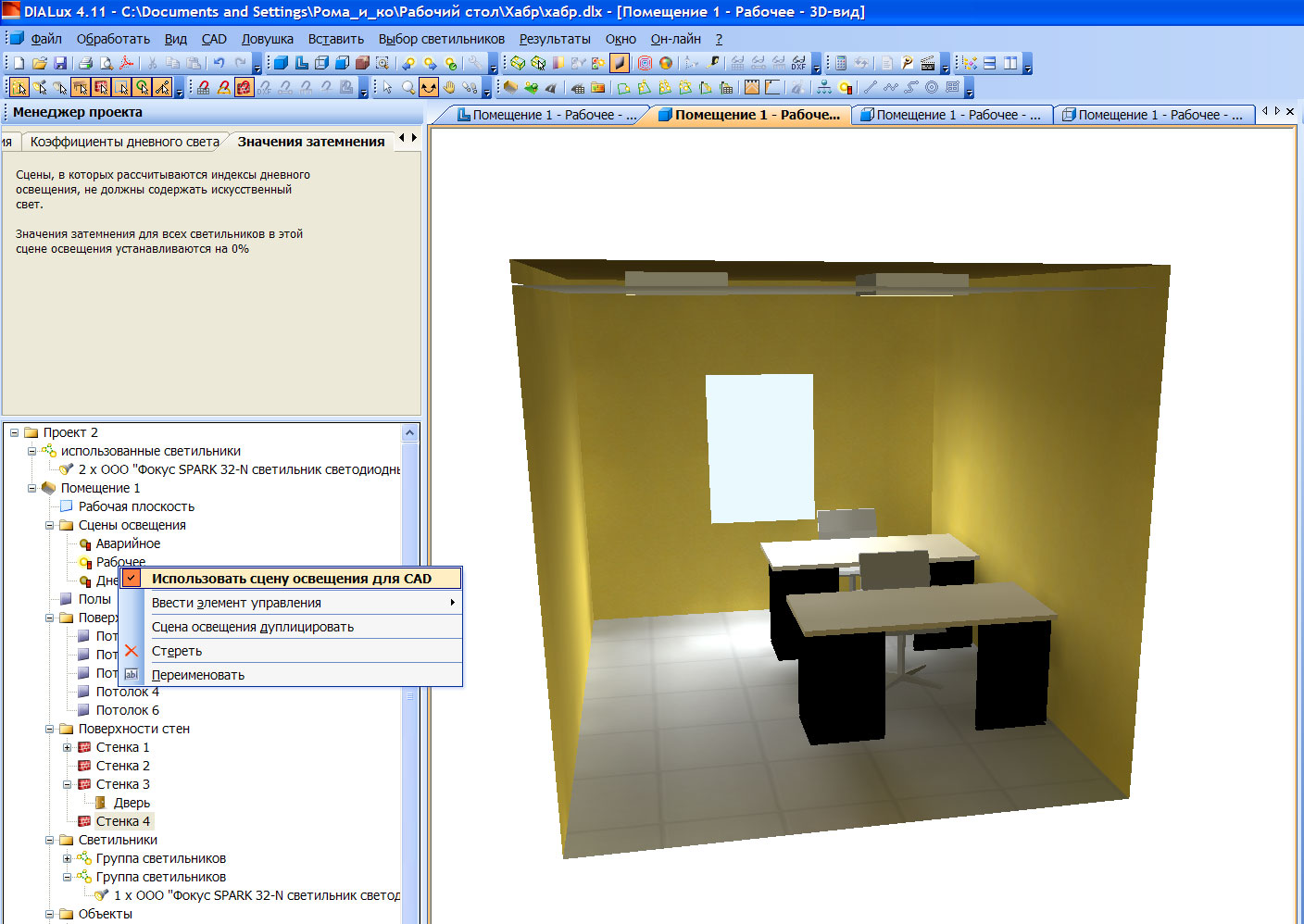

После проведения расчета 3D модель освещения можно увидеть не только в результатах расчета, но ин непосредственно в окне CAD выбирая необходимые сцены освещения

Рис . 15

“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux

Dialux позволяет экспортировать необходимые результаты моделирования в pdf jpg dwg, да и вообще еще много чего умеет, но это уже совсем другая история
Это только самые азы и статья написана в сжатые сроки, но надеюсь Вам было полезно и интересно.
Всех с наступающим!
Вот ссылка на исходники

Автор: BosonBeard

Источник
