В старом доме мне достались два очень старых ламповых приемника, точнее — магнитола (приемник + магнитофон) и радиола (приемник + проигрыватель пластинок).
Выбрасывать такое добро у меня рука не поднимается — было решено их разобрать и в конечном итоге сделать такой себе аутентичный старый приемник. Но в процессе разборки стало ясно, что передо мной — живая история радиотехники, я кое-что запечатлел и вот выкладываю с подробными комментариями.

Под катом много больших изображений, общий размер около 20 Мб

Итак, экземпляр номер 1 (это приемник + магнитофон + проигрыватель Романтика 105).

Анатомия старой ламповой электроники

Посмотрим сначала на останки магнитофона, но прежде — пару слов о самом приницпе записи.
Лента движется («протягивается») мимо головки. Головка — это просто катушка с сердечником.
Запись на ленту
Если в катушку подать ток с сигналом, магнитный поток будет меняться пропорционально сигналу и намагничивать движущуюся ленту, записывая таким образом на нее сигнал.
Воспроизведение
При движении намагниченной ленты мимо головки в ней за счет изменений магнитного поля от ленты наводится напряжение, которое затем усиливается — получается звук, тот самый, который записывали на ленту.
Это — очень грубо, реальность много сложнее, но принцип тот же.
Обычно головки записи и воспроизведения совмещены, такая головка называлась универсальной, но были конструкции с отдельными головками записи и воспроизведения
Стирание
Для стирания служит отдельная головка, при стирании в нее от специального генератора подавался ток относительно высокой частоты, десятки-сотни килогерц. Многократное перемагничивание участков ленты приводило к стиранию записанного.

В дешевых китайских магнитофонах в качестве головки стирания использовался постоянный магнит, иногда — многоплюсный.

К слову, принцип записи информации в современных винчестерах — тот же: движущаяся мимо головки магнитная поверхность.

Итак:
Анатомия старой ламповой электроники

Магнитная головка крупным планом

Анатомия старой ламповой электроники

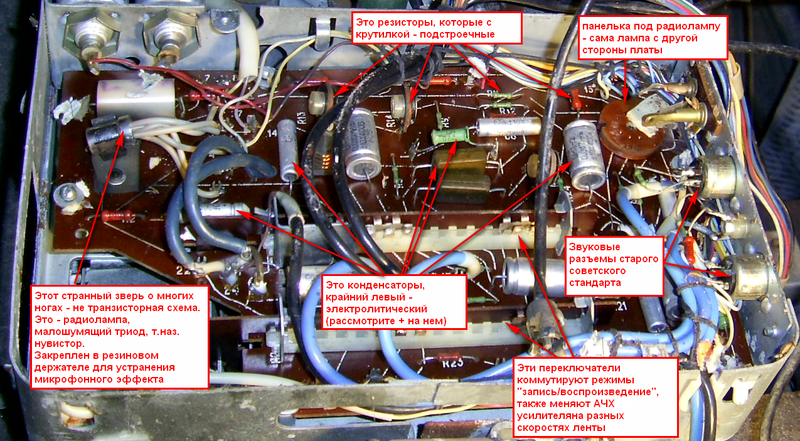

Снимаем панель магнитофона, смотрим обратную сторону — там золото и бриллианты интереснее

Анатомия старой ламповой электроники

Анатомия старой ламповой электроники

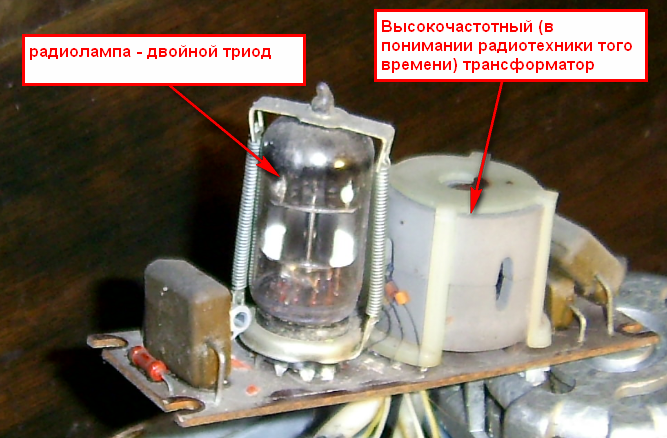

Мы говорили о стирании. Вот генератор стирания ла отдельной лампе

Анатомия старой ламповой электроники

Ну и, конечно же, система электропитания

Анатомия старой ламповой электроники

Приемник

Прежде чем препарировать приемник, пару слов о приниципах приема.

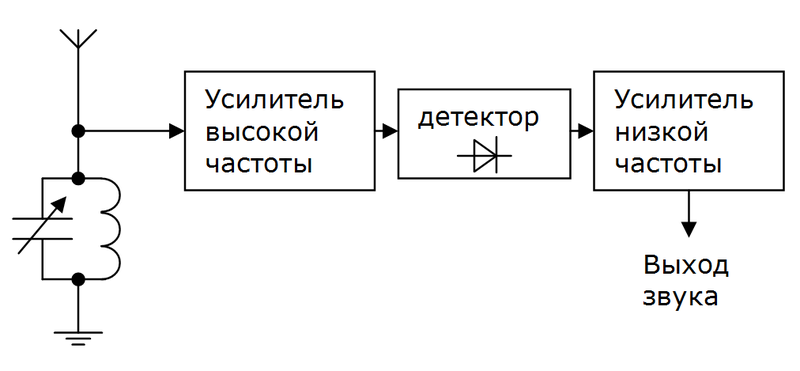

Самый простой вариант: выделяем из антенны нужную частоту -> усиливаем ее -> детектируем, то есть выделяем звук — усиливаем звук:

Анатомия старой ламповой электроники

Такие приемники были, называются «приемники прямого усиления», но в настоящее время в реальном радиоприеме не используются. Почему? Вся фишка в выделении полезной частоты.
Частота выделяется колебательным контуром, и если мы хотим принимать разные станции, контур необходимо перестраивать. Более того, для нормального приема сколько есть каскадов усиления высокой частоты — все нужно перестраивать.
Это влечет за собой кучу проблем, поэтому так не делается.
Делается вот так: Частота любого входного сигнала преобразовывается в некоторую постоянную частоту (ее называют промежуточной), на которой и происходит основное усиление. Далее без особенностей: детектирование и усиление звука.

Анатомия старой ламповой электроники

Принципы радиоприема и конструкции приемников — отдельная, крайне интересная тема, но позволю себе пока в данном топике подробно ее не трогать.
Итак, что нужно иметь ввиду при разборе схемы приемника: помимо усилителей, в нем есть также преобразователи частоты — один или несколько, и еще есть детектор.

Итак, наша магнитола, приемник:
Анатомия старой ламповой электроники

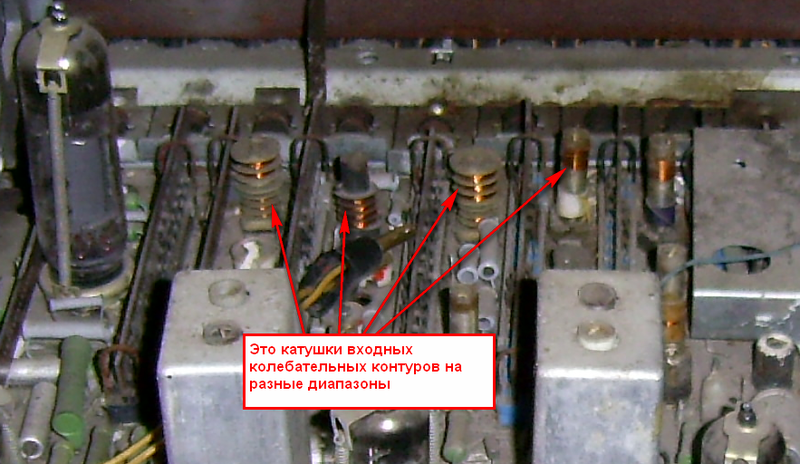

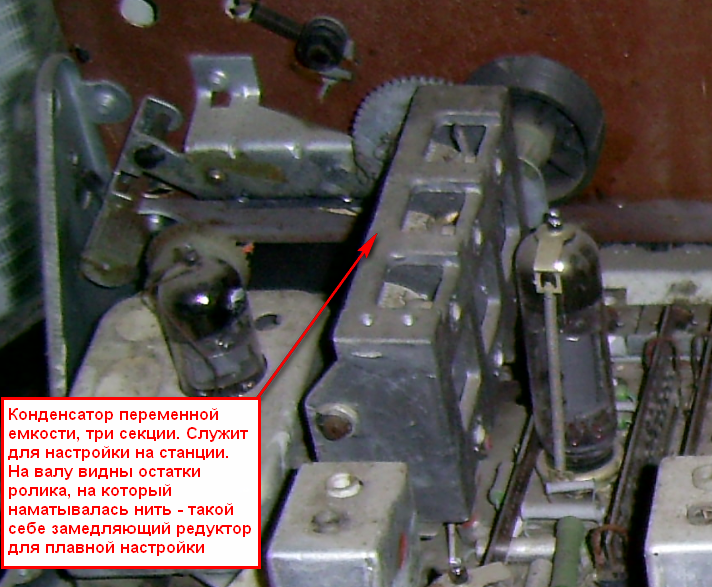

Чуть подробнее интересные узлы
Анатомия старой ламповой электроники

Анатомия старой ламповой электроники

Индикатор — сохранен и будет использоваться, поскольку красив

Анатомия старой ламповой электроники

Отдельно усилитель звуковой частоты — вот тот самый, который дает «теплый ламповый звук»

Анатомия старой ламповой электроники

Второй кандидат — радиола попроще, «Рекорд-68» (год выпуска — 1971).

Анатомия старой ламповой электроники

Поскольку и попроще, и уже изучили приемники, обойдемся менее детальным фотоотчетом

Анатомия старой ламповой электроники

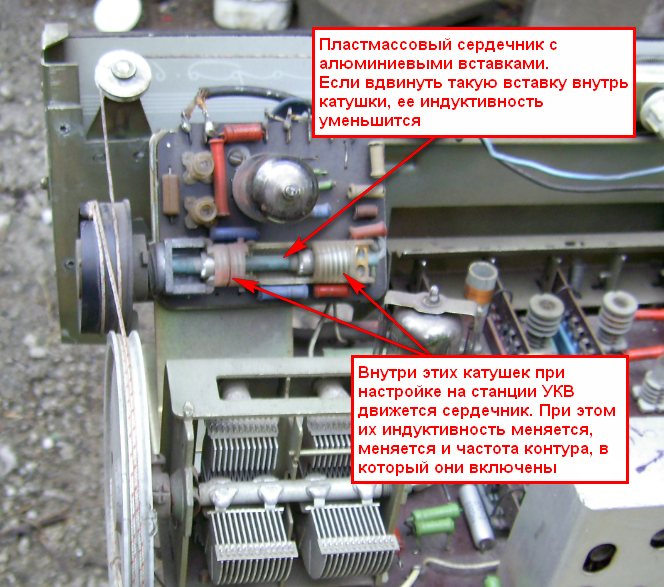

Интересный штрих: настройка УКВ происходит с помощью катушки, в которой движется сердечник — «вариометр»

Анатомия старой ламповой электроники

Финал

Я в начале топика говорил, что хотел сделать аутентичный приемник. Собственно, вот он — от старого остался только корпус. Принимает КВ, вот схема.

Анатомия старой ламповой электроники

Доволен ли я сделанным приемником? Хороший вопрос.
Схема на относительно новых транзисторах и микросхемах ловит радио много лучше, звучит громче и чище.
Но все же чего-то в ней нет. Души, что ли…

Буду делать новый приемник — на лампах.
