Фуникулер на парижском холме Монмартр с 1900 по 1931 год работал без двигателя, исключительно за счет гравитации.
Водяные фуникулеры - 1

Подобно лифту и противовесу, поднимающийся и спускающийся вагоны фуникулера были связаны тросом через блок на верхней станции. Это обычное решение, которое позволяет частично компенсировать массу одного вагона другим и снизить требуемую мощность. Но французы сделали так, что спускающийся вагон был ВСЕГДА тяжелее поднимающегося.

Под полом вагона располагался 5-кубовый бак для воды. Перед очередным рейсом служитель нижней станции сообщал верхнему, сколько у него пассажиров. Верхний вычитал количество «своих» пассажиров и заливал в бак соответствующий объем. Верхняя кабина становилась тяжелее нижней, и рейс можно было начинать. На нижней станции бак опорожнялся.
Водяные фуникулеры - 2

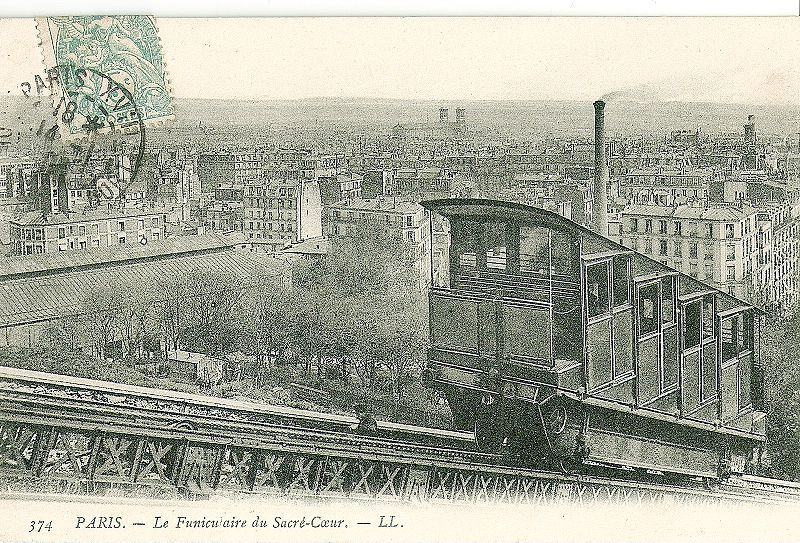

Красоту решения портит тот факт, что вода не била из родника на вершине холма, а подавалась туда паровым насосом (так что двигатель, строго говоря, у фуникулера все-таки был). Куда сливалась вода внизу — в другой бак или в канализацию — мне неизвестно. Во всяком случае, в статье 1900 года указывают, что вода для фуникулера отпускается городом по фиксированной ставке 3 сантима за кубометр.

Билет на подъем стоил 10 сантимов, на спуск — 5 сантимов. Таким образом стимулировалось наличие «живой массы» наверху.
(На мой взгляд, парижане могли пойти и дальше: пусть за подъем пассажир платит 15 сантимов, а за спуск получает 1. Полагаю, нашлось бы немало желающих заработать, и на верхней станции всегда было бы гарантировано наличие «лишних» пассажиров).

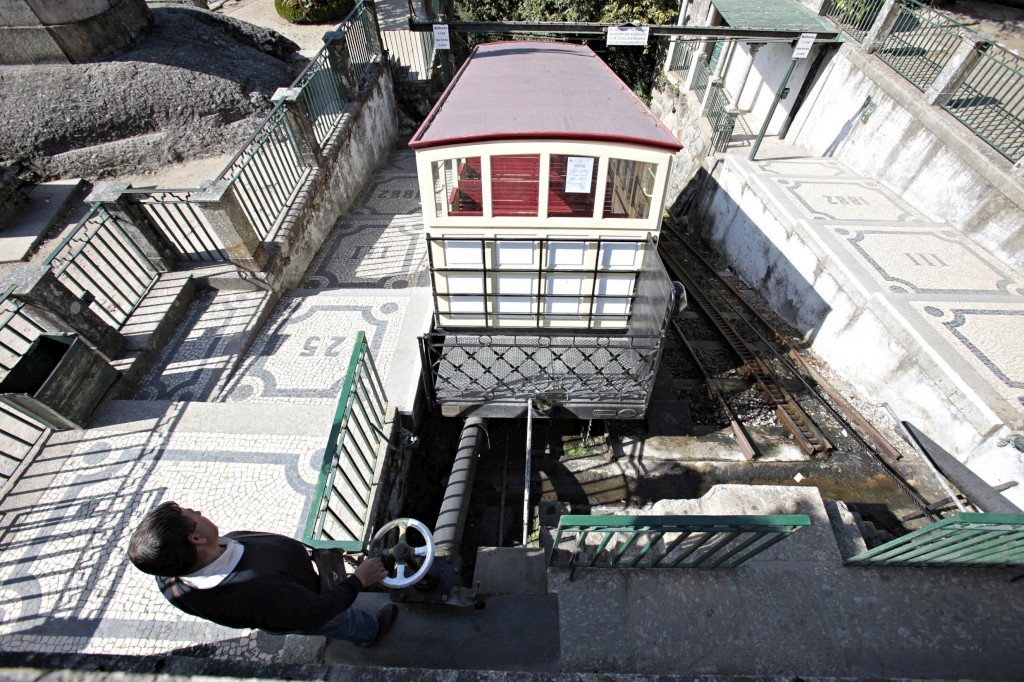

Стыковочные узлы от действующих водяных фуникулеров в Португалии
Водяные фуникулеры - 3

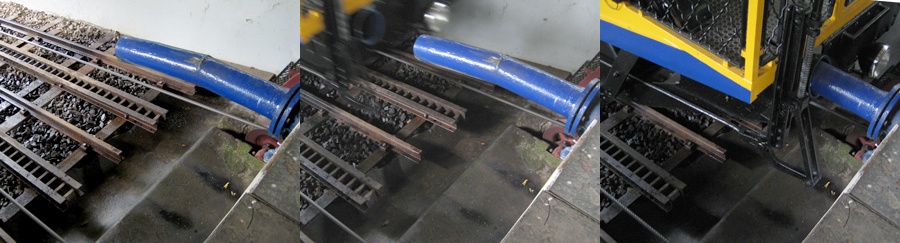

и в Германии:
Водяные фуникулеры - 4

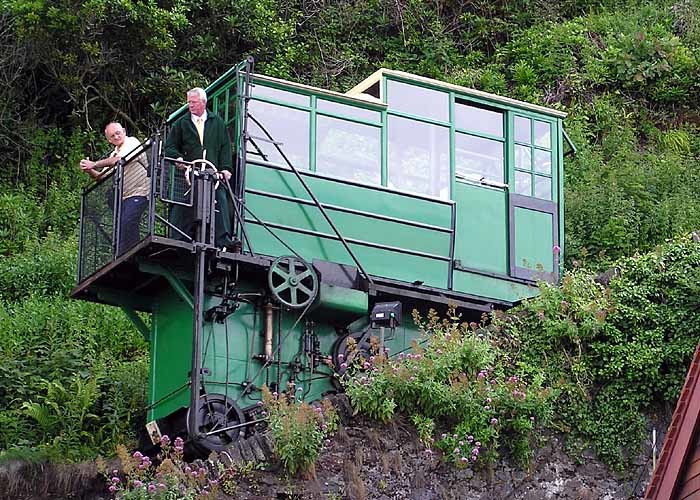

Подвид — британский Lynton-Lynmouth Cliff Railway:
Водяные фуникулеры - 5

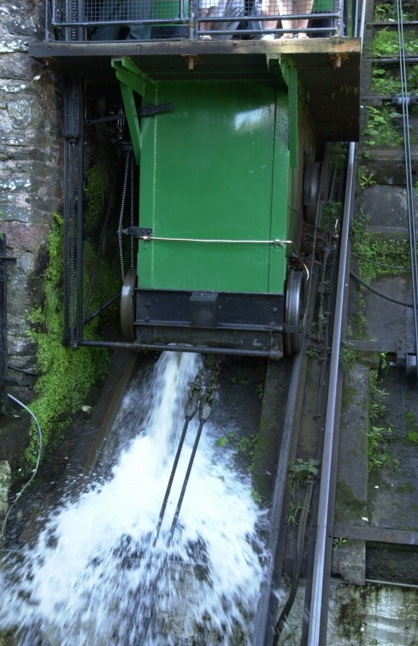

Здесь вода из нижнего бака не сливается по умолчанию. Перед стартом резервуары обоих вагонов заполнены. Затем тормоза отпускают и начинают сливать воду из нижнего бака до тех пор, пока верхний вагон не перевесит и не начнется движение.
Водяные фуникулеры - 6

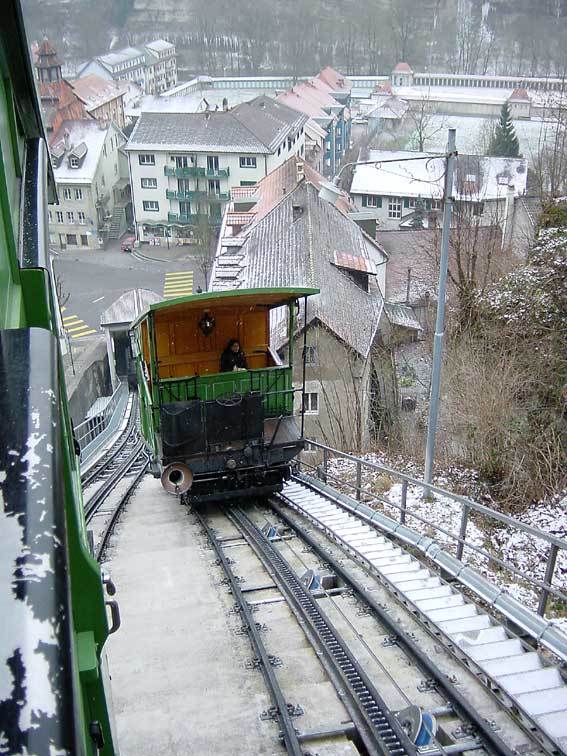

Наконец, в швейцарском Фрибуре техническое решение достигло своего апогея. Там до сих пор работает фуникулер, в бак которого поступают сточные воды из верхней части города.
Водяные фуникулеры - 7

На нижней станции стоки сливаются в ту же канализацию.
Водяные фуникулеры - 8

Да, пахнет. Зато энергоэффективно.
