Привет! Продолжаем ковыряться в старом железе и обозревать его по мере сил.
Сегодня у нас на столе лэптоп из той эры когда это слово не было синонимом ноутбука.

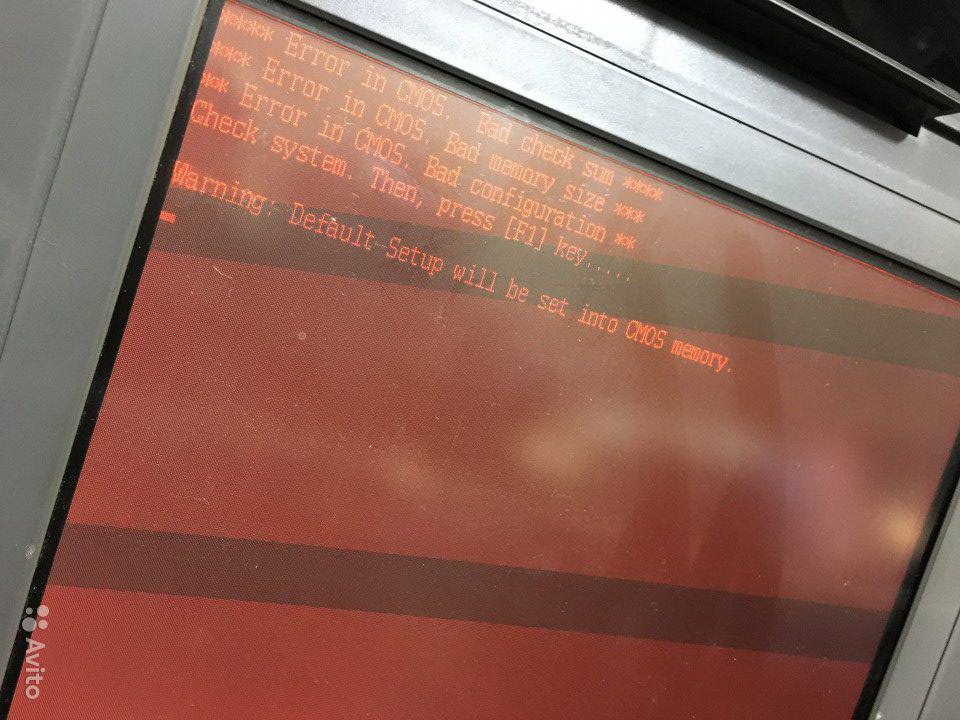

Я нашёл этот экземпляр на одной интернет-барахолке в мае 2018 года в Химках, он выдавал ошибку жёсткого диска и ругался на севшую батарейку.
Помогли мне в транспортировке этого агрегата некто deadelf и TomFarr. Спасибо им огромное.

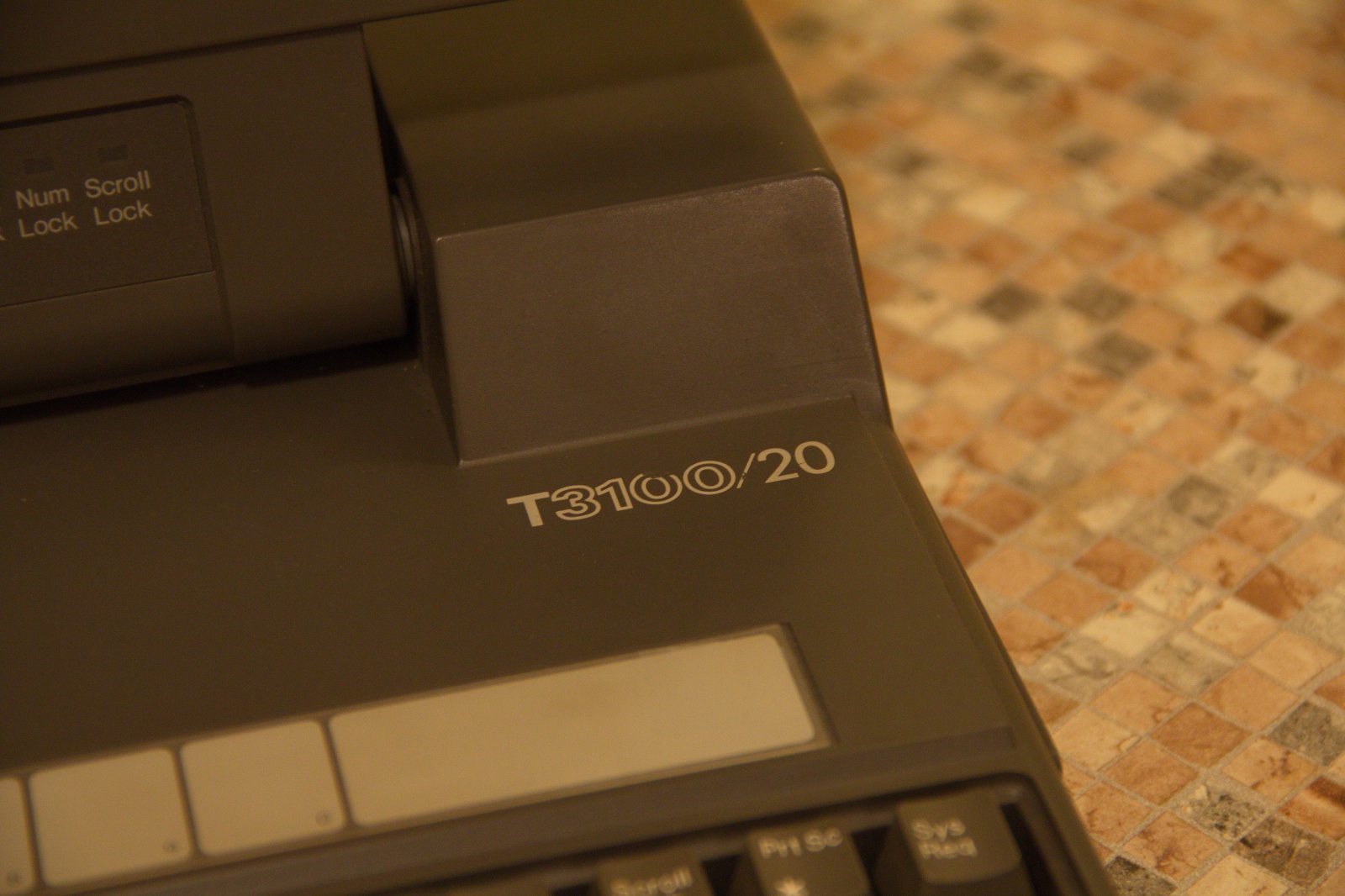

T3100/20 является одной из разновидностей T3100, отличие заключается в большем жёстком диске. 20mb против 10mb в оригинале.

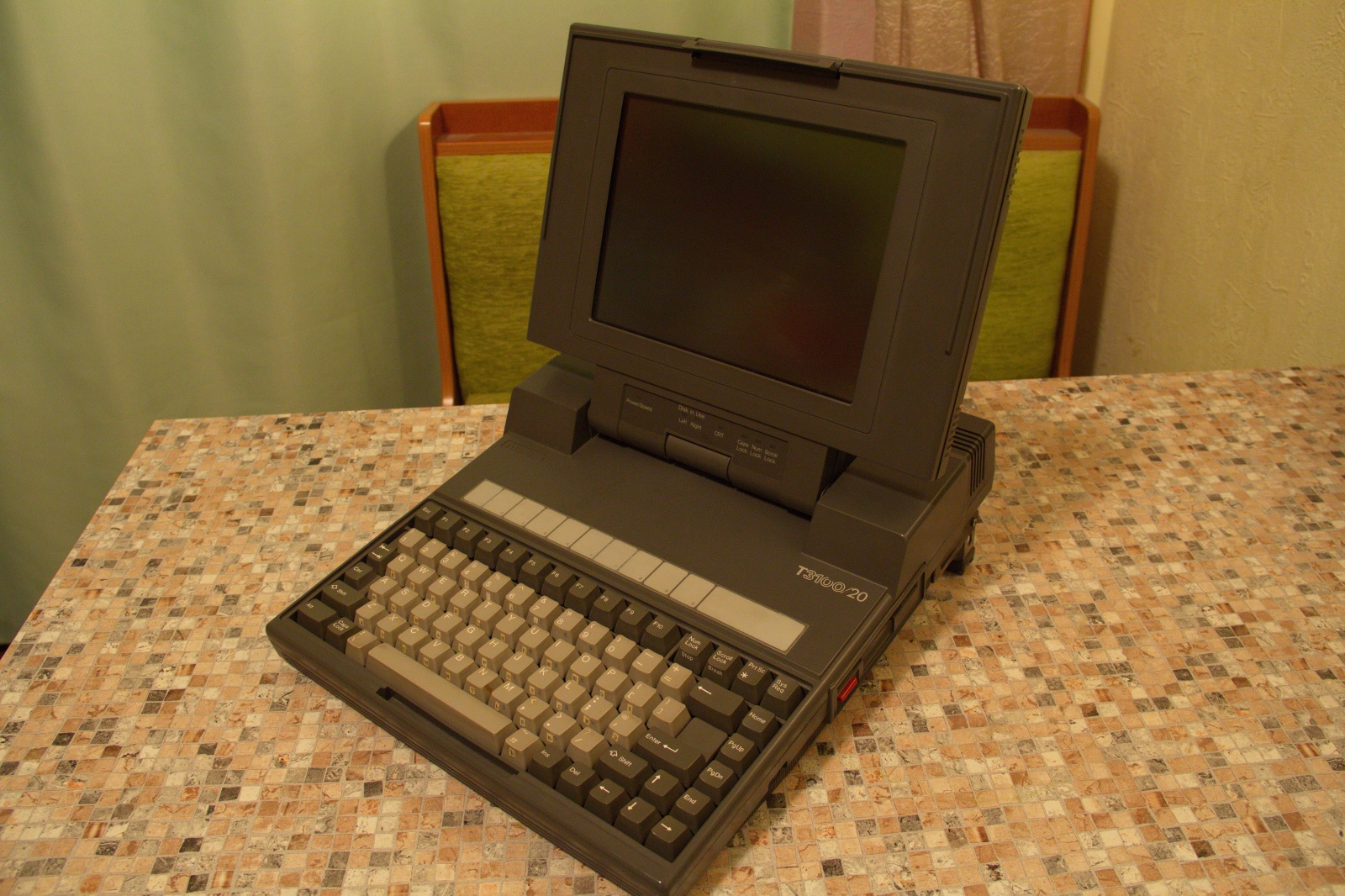

Внешний вид

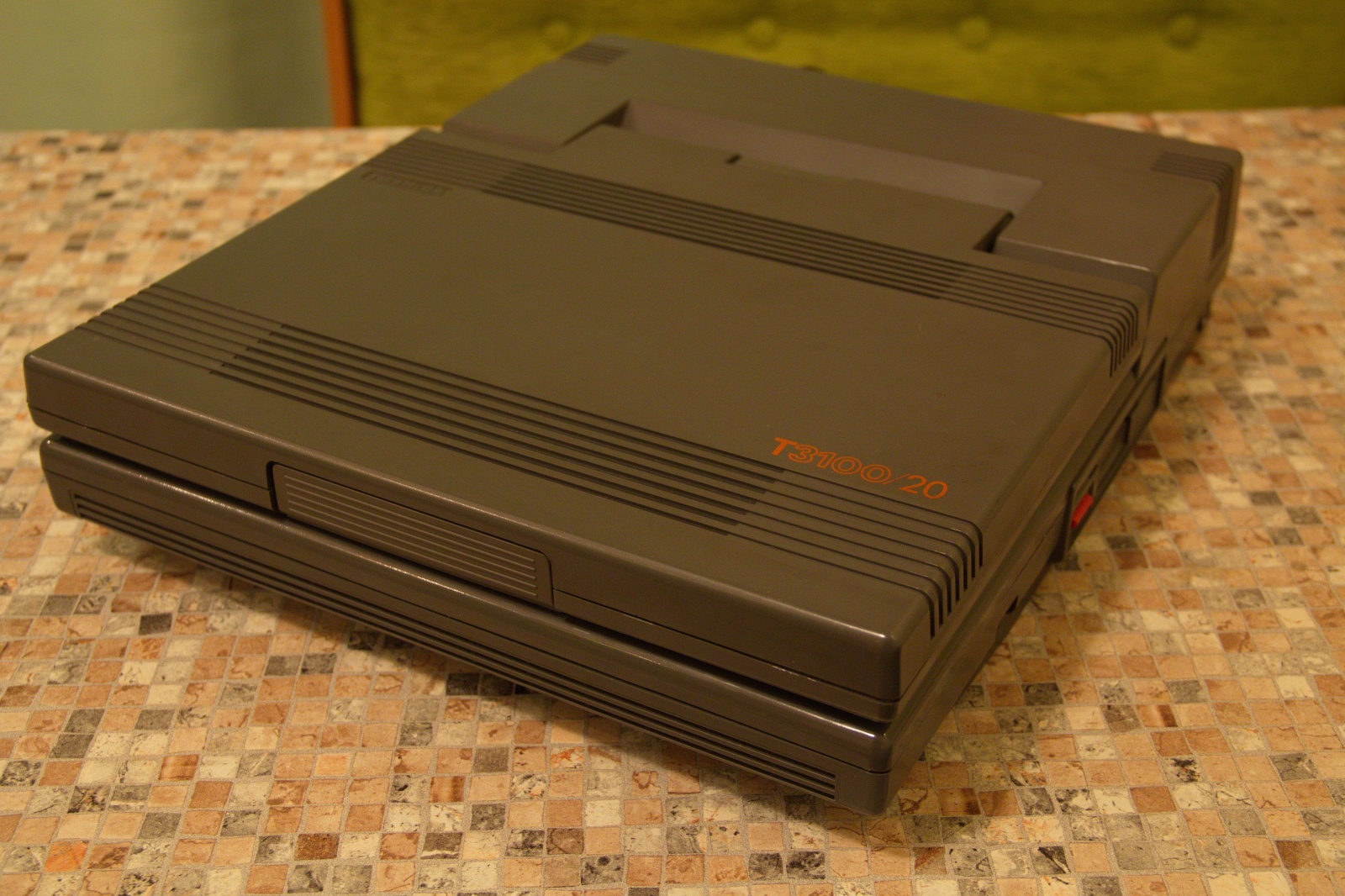

В закрытом состоянии являет собой типичный кирпич с вентиляционными отверстиями.
Спереди расположена защёлка, удерживающая крышку в закрытом положении
Справа виднеется панелька флоппи привода на 720k.

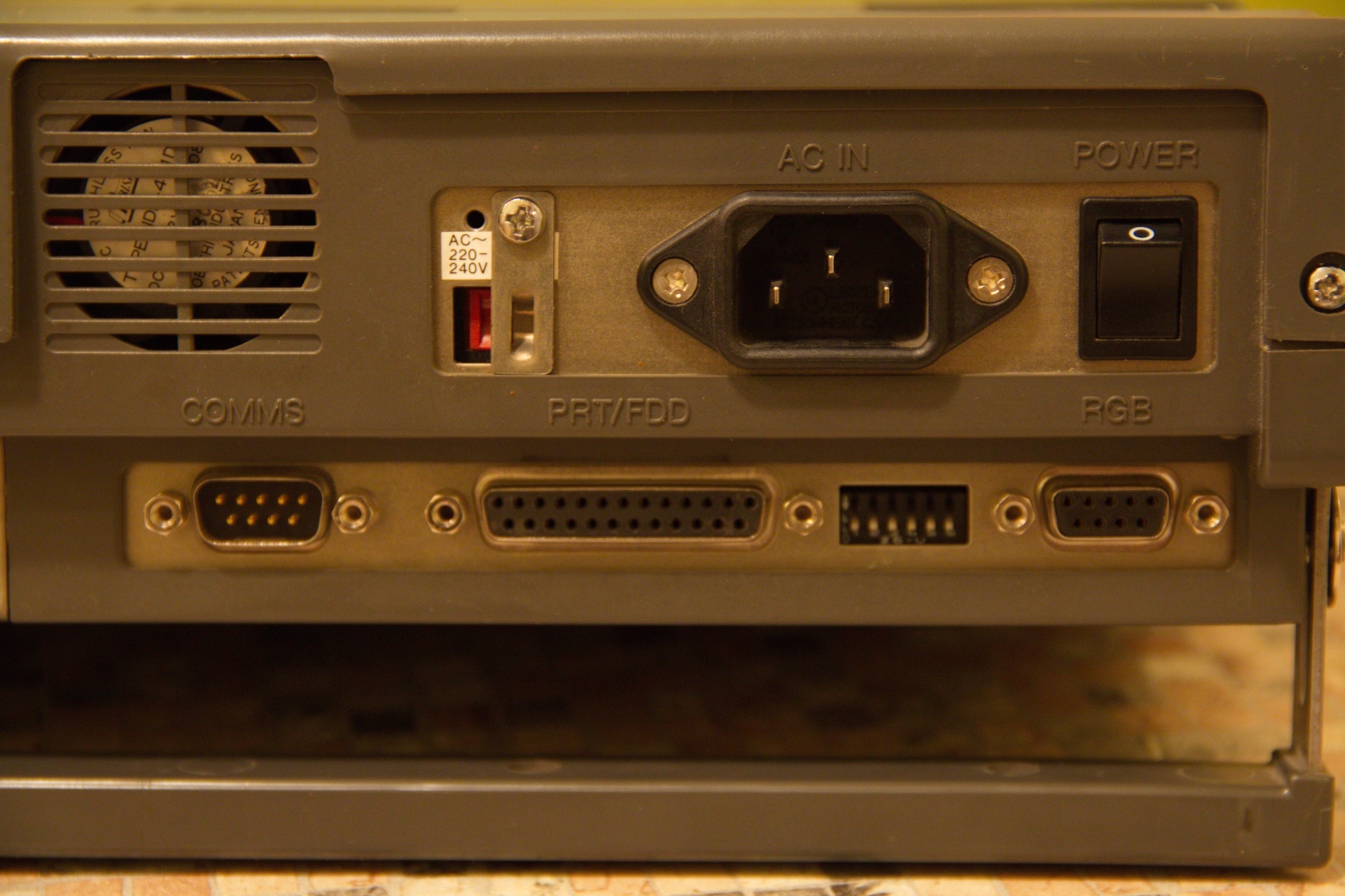

Сзади выглядывает вентилятор встроенного БП, разъём питания, переключатель рабочего напряжения и тумблер включения. Никаким ATX тут и не пахнет, всё вручную.
Ручка для переноски служит как заглушка для портов и как подставка для удобного расположения лэптопа.
За ручкой скрываются COM/LPT/CGA разъёмы и стойло DIP-переключателей для некоторой конфигурации самого ПК, они не относятся к видеокарте.
Так же на задней стенке находится такая вот бумажка с инвентарным номером из «Института США и Канады АН СССР». Её наличие придаёт компьютеру некоторый исторический вес, приоткрывает завесу тайны кто и как им пользовался раньше.

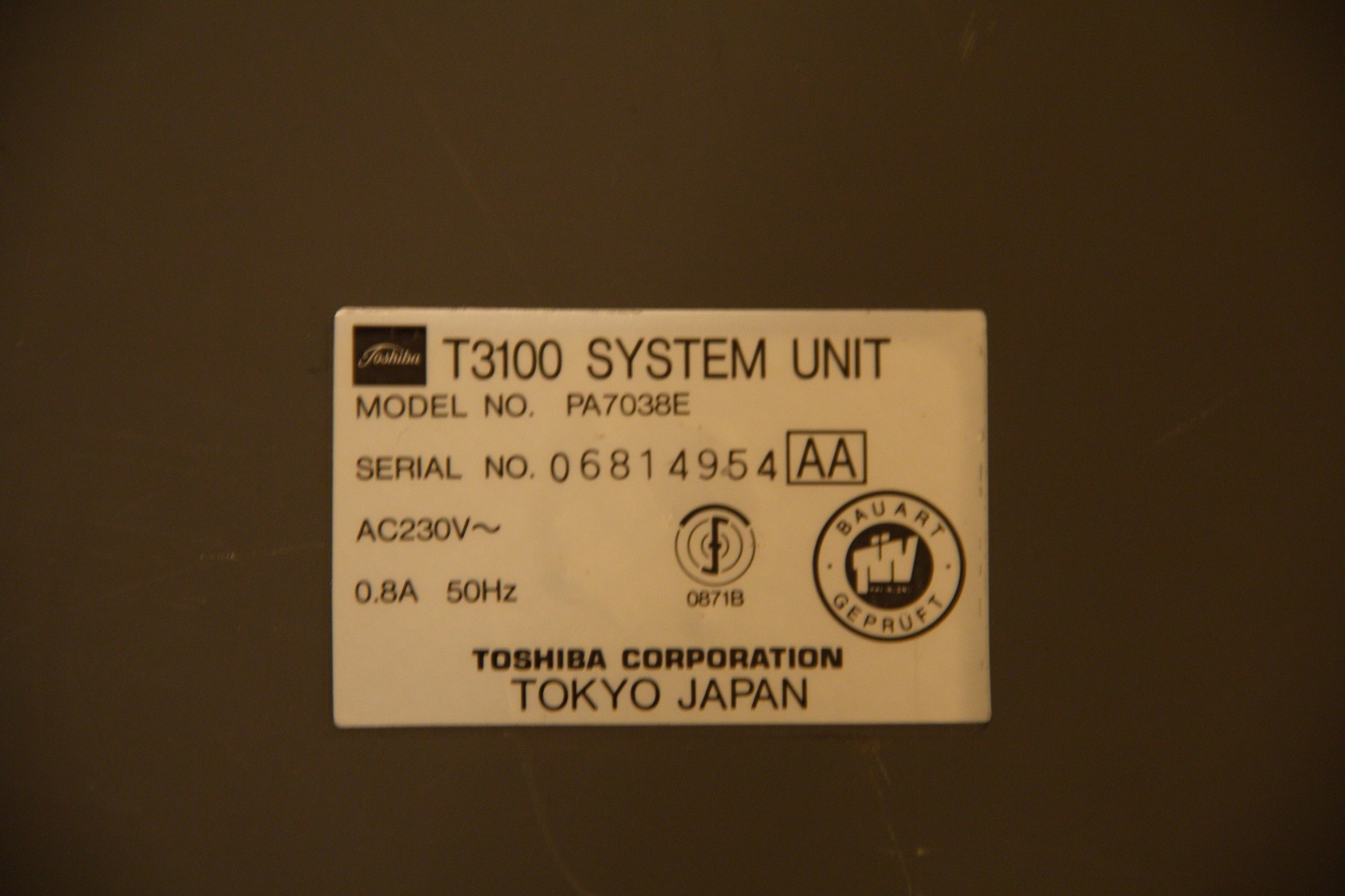

Шильдик с днища корпуса, я подозреваю что произведён ПК был в 1987 году, ибо на этот год сбрасываются встроенные часы и «0871B» очень похоже на какой-то Time Stamp.
А что у него внутри?

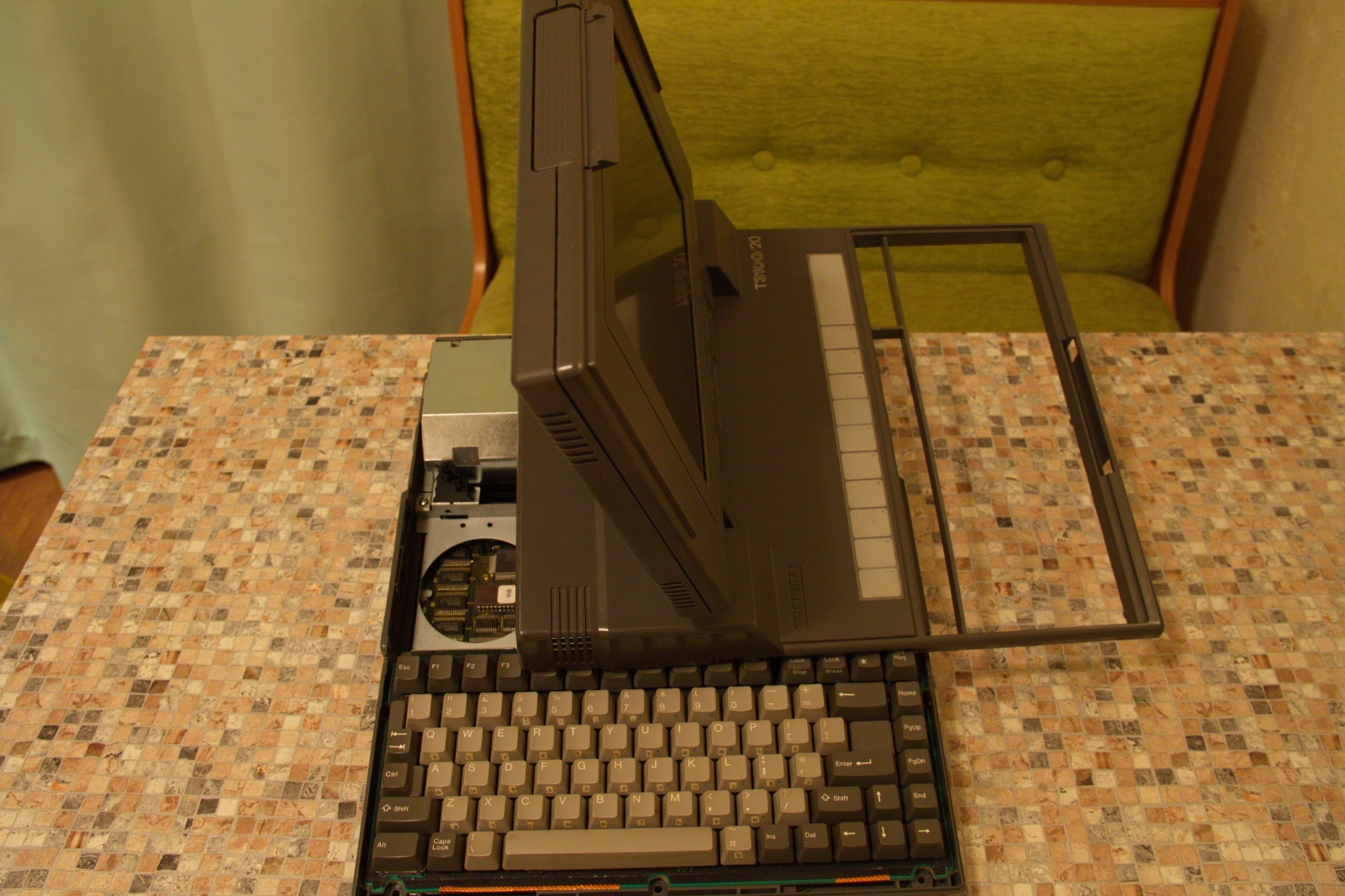

После откручивания пяти саморезов на днище и трёх сзади можно отщёлкнуть клипсы и поднять верхнюю часть корпуса. Только вот обслуживать T3100 предлагается именно так.
Контакты с монитора обжаты напрямую в материнскую плату и отключить их можно только откусив хвосты полностью. Стоит отметить что более поздние модификации T3100 избавились от этого недуга и полноценно разбираются.
(Рисунок из родного Maintenance Manual)

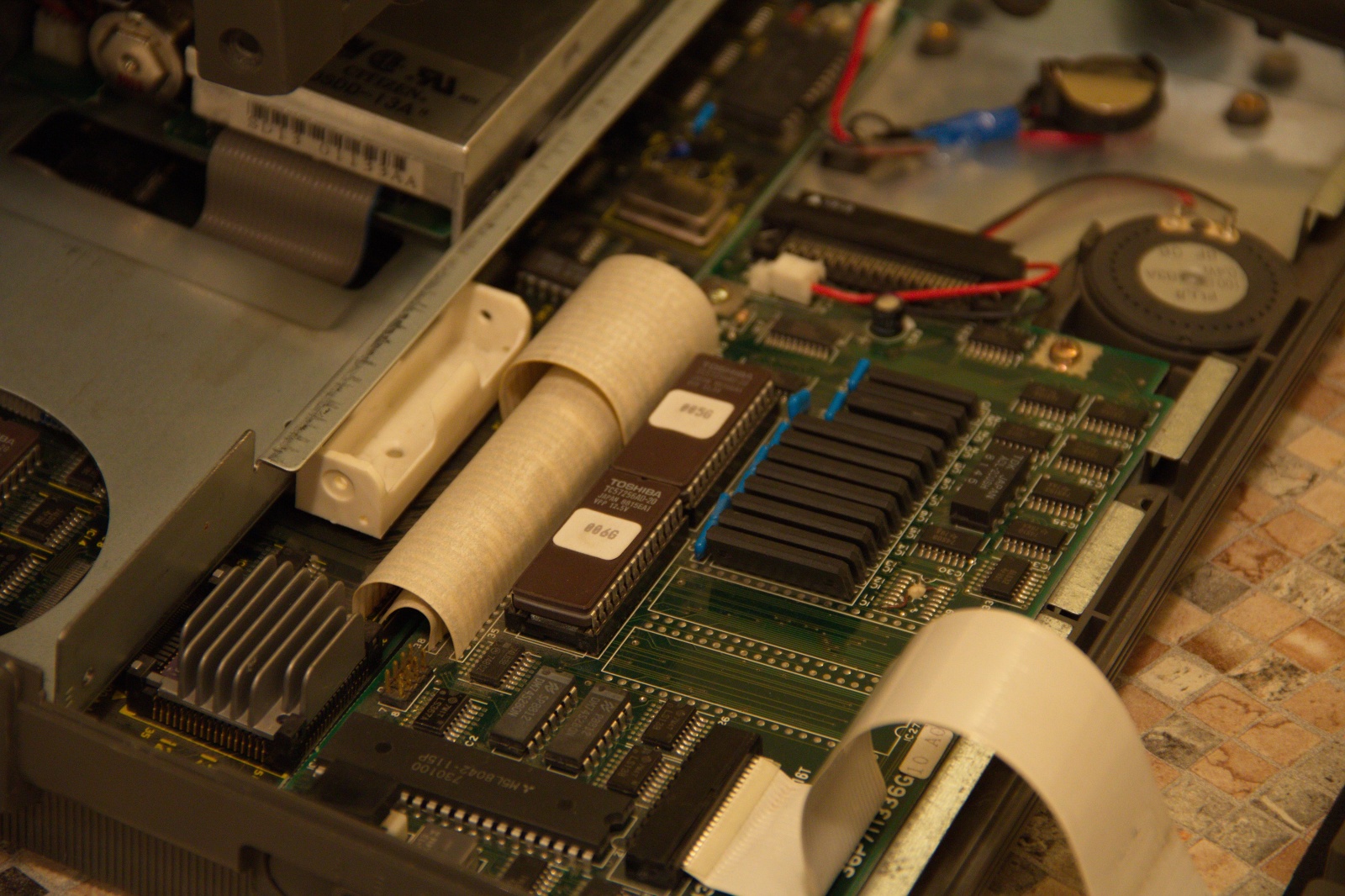

На фото выше видно что располагается под клавиатурой. Как не сложно заметить, материнская плата состоит из двух плат соединённых шлейфами. Крайне странное и ненадёжное решение для портативного устройства.
80286 CPU в LCC корпусе под пассивным охлаждением.
Пример процессора в LCC корпусе.
Родная батарейка была на 3.6v, мой костыль же выдаёт всего 3.0v. Но для поддержания содержимого CMOS этого оказалось достаточно. Скорее всего это будет переделано когда у меня будет больше свободного времени. Возможно что никогда.

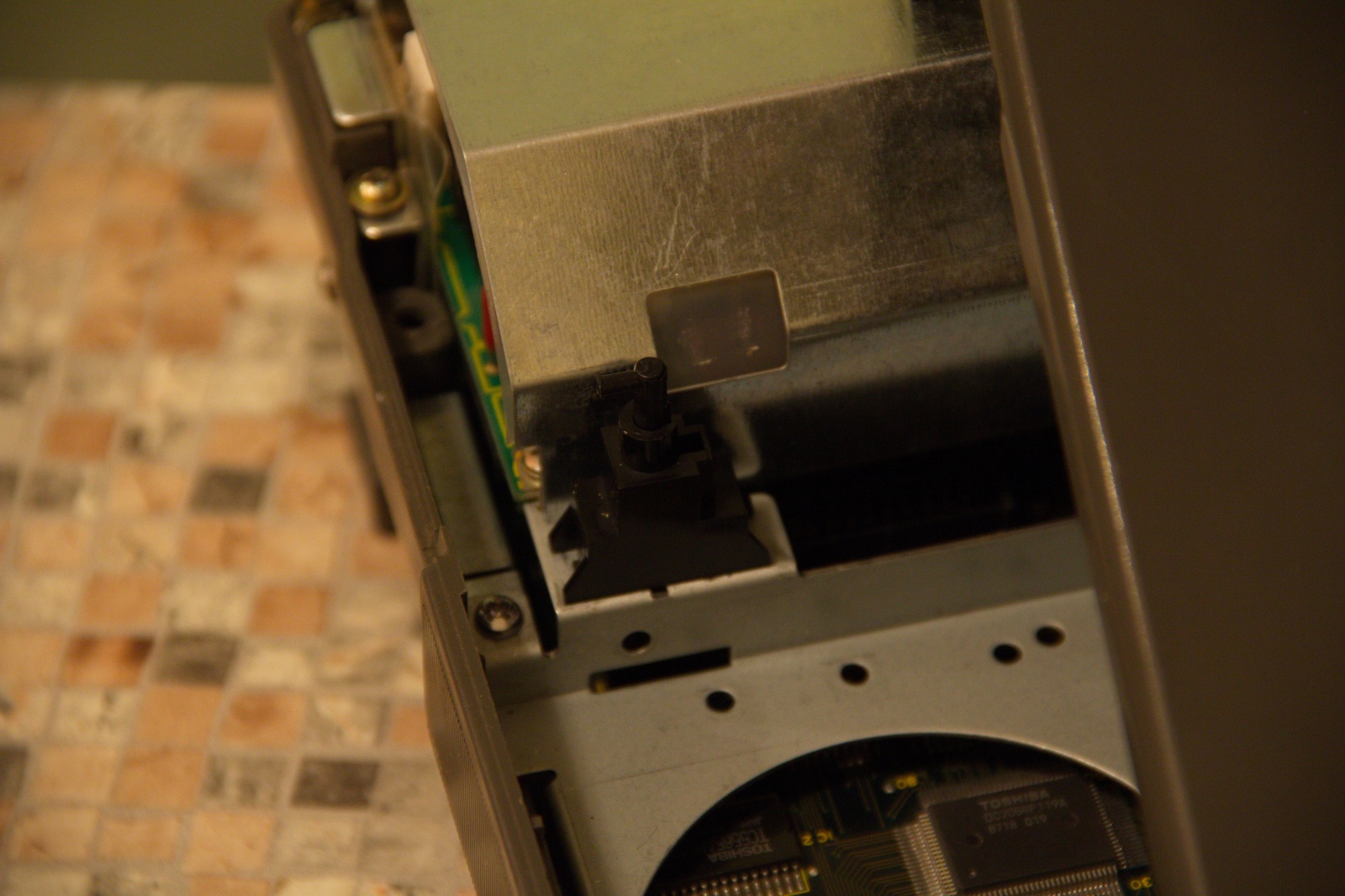

Это механический датчик открытия крышки. На материнской плате стоит источник света и фотодиод, при открытой крышке путь лучу перекрывает лепесток. Напоминает механизм автостопа из электрофонов.

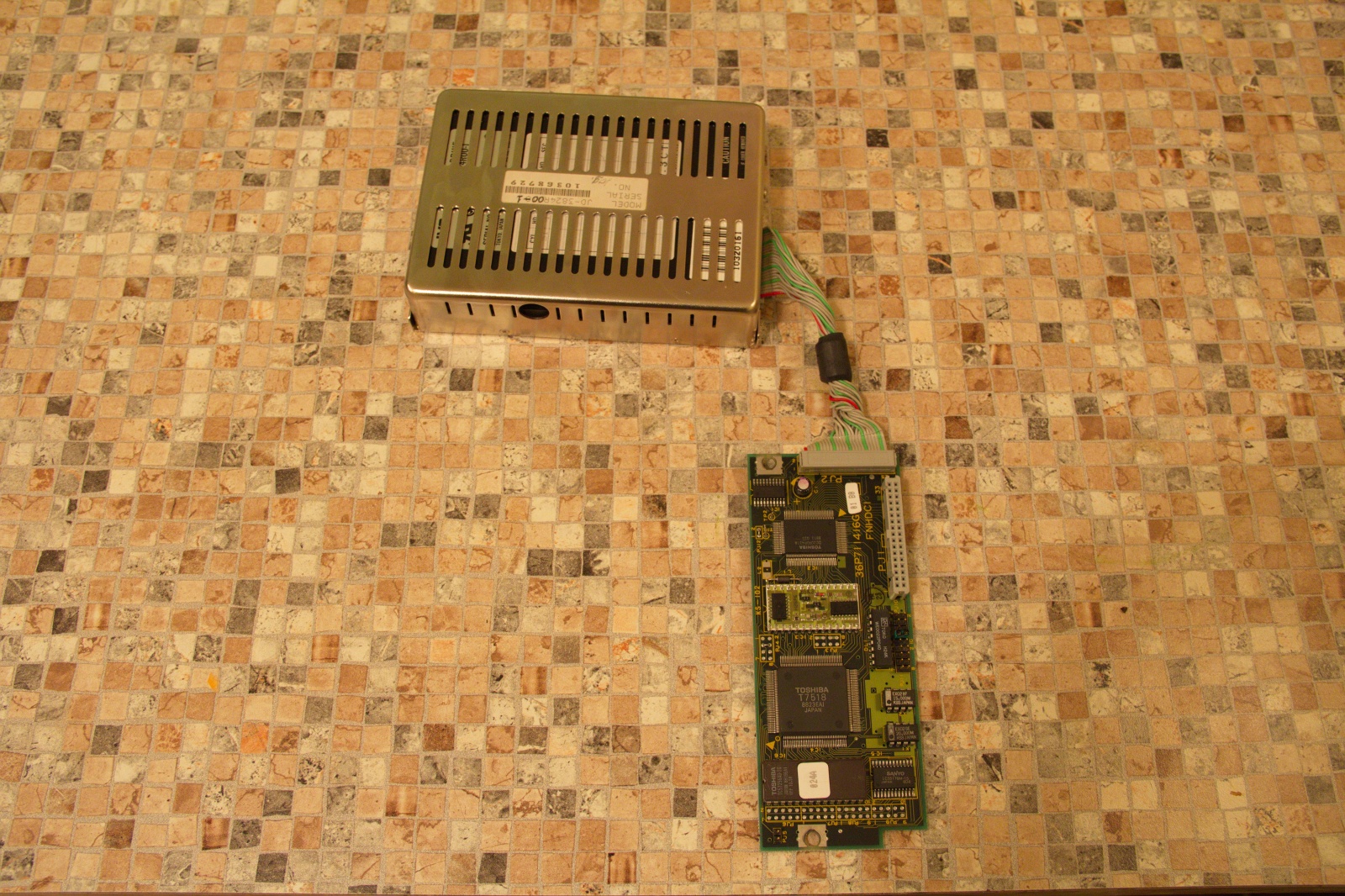

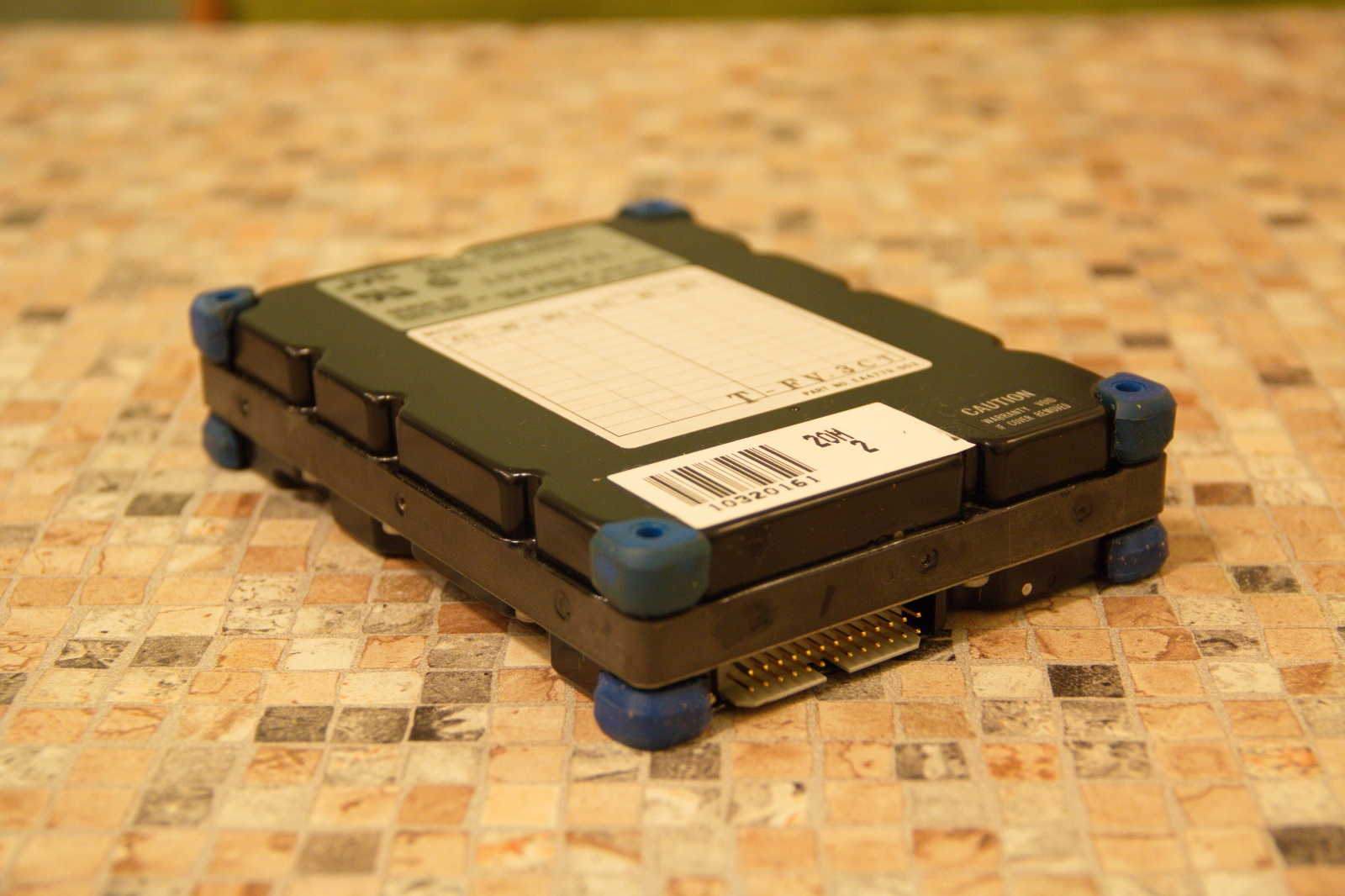

Тип жёсткого диска здесь RLL, с японской цоколёвкой и собственным контроллером.
По углам закреплены резиновые демпферы для уменьшения вибраций жёсткого диска.

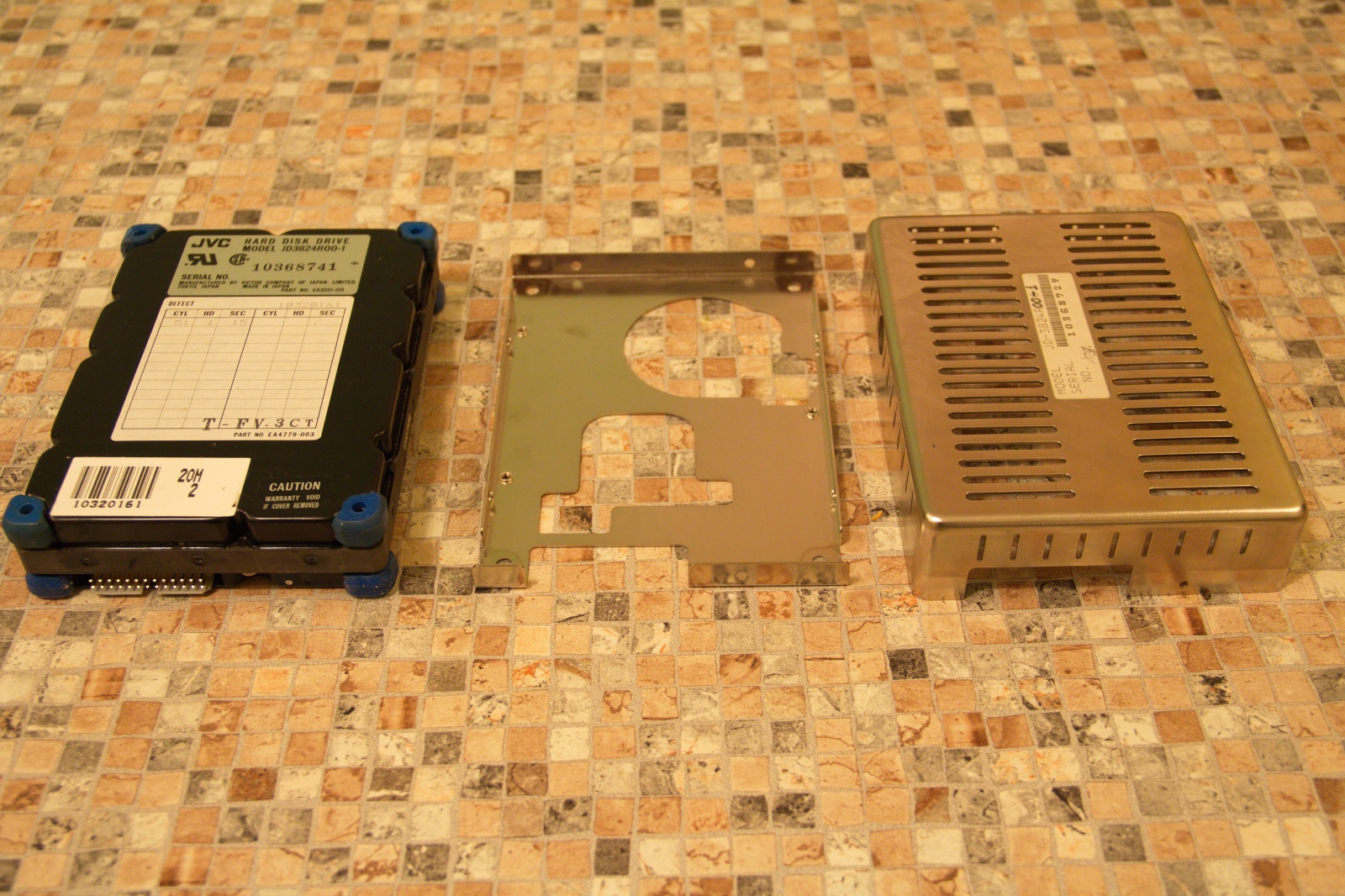

Находится он внутри металлического кейса и прикручен к железной рамке внутри корпуса.
Конфигурация
Мой экземпляр имеет:
- CPU 80286 с частотой 8MHz
- 640k RAM
- Gas-plasma дисплей с разрешением 640x400
- 720k FDD
- COM порт
- LPT порт
- CGA порт
Аксессуары
К сожалению, у меня нет для него ничего из доступных расширений и аксессуаров.
Зато в руководстве есть раздел посвященный этому.
(Фото страниц из Reference manual для T3100sx)
Для T3100/20 были доступны.
— Внешний FDD 5.25" на 360KB
— Expansion Box, в который можно было вставить до 6 ISA-8 карт расширения
— Lan Card
— Модуль RAM, по официальным данным мой лэптоп понимает до 5MB RAM.
— Floppy Link, это ISA-8 плата для IBM PC-совместимых компьютеров, позволяющая передавать данные без подключения внешнего FDD.
Но вот что я могу сделать, так это подключить к нему CRT монитор.
Этот монитор совместим с MDA/CGA/EGA стандартами.

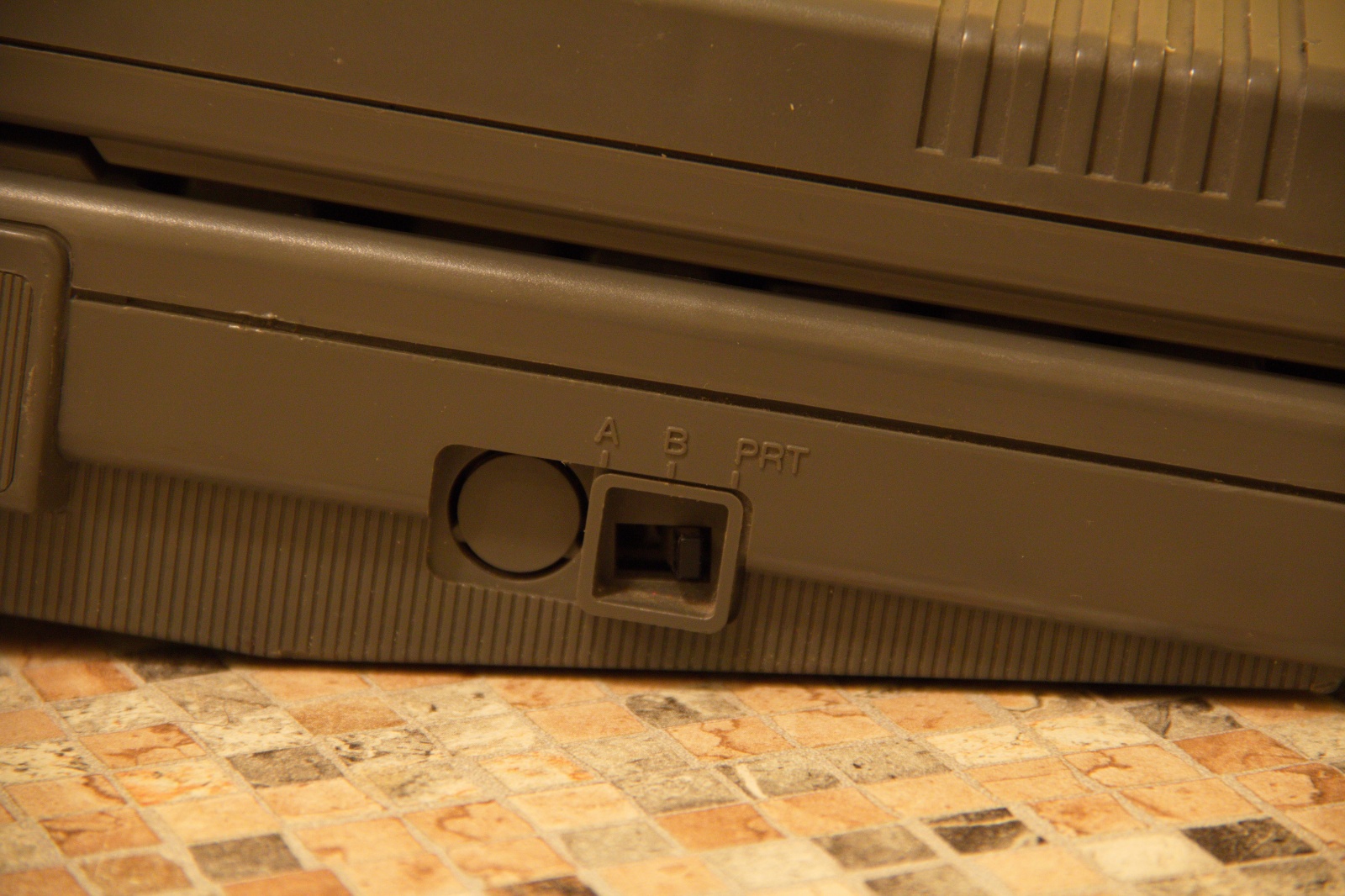

Помните, LPT был подписан как PRT/FDD? На левой грани есть тумблер который и определяет режим работы LPT порта.
Документация
В комплекте к лэптопу идёт три руководства в картонной коробочке и брошюра «быстрый старт».
Это комплект документации от T3100sx, я не смог найти фото подобного от T3100/20.
Запуск
Этот раздел я создаю просто чтобы вы смогли оценить качество картинки на газ-плазменном дисплее оранжевого свечения.

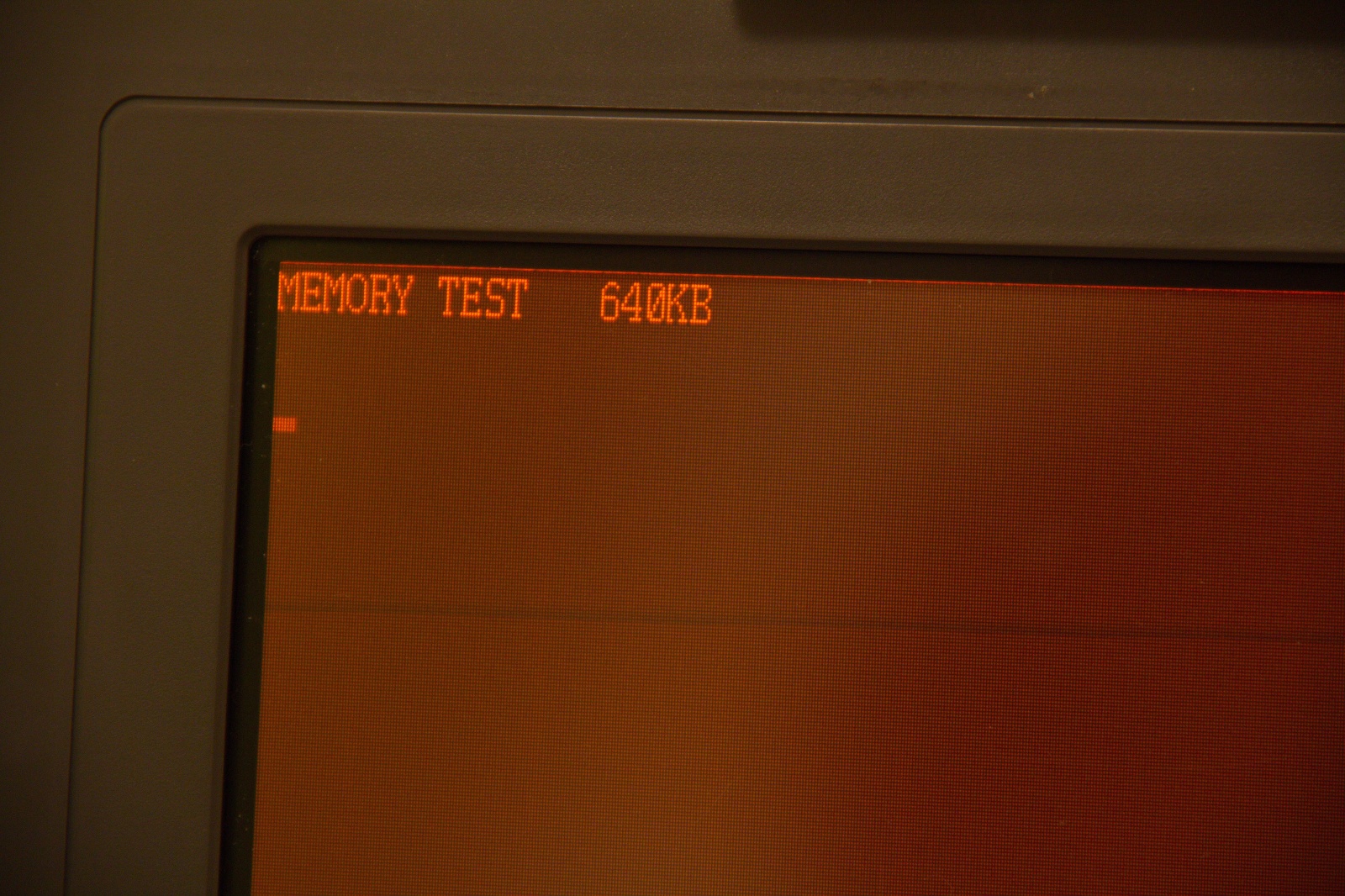

Первым делом проходит подсчёт памяти, если бы его HDD работал — пошла бы загрузка с него.
Сейчас всё загружается с 720k FDD.
VC запущенный с дискеты.
Использование памяти MS-DOS 5.0 и VC 4.0.
Практика
Как обычно, я записал простенькое видео для тех, кто хочет посмотреть машинку в действии.
Записывать такой тип дисплея тяжело в силу того что он рябит на камеру. Надеюсь, это не сильно помешает.
P.S.
Спасибо, что дочитали!
Автор: YMSI
