Бытует мнение, что спецслужб, равных КГБ, нет. Опыт КГБ СССР по сегодня изучают и используют во всем мире. Совсем не секрет, что поле деятельности организации не ограничивалось одной лишь разведкой, а охватывало все сферы жизни общества. Система идеологического контроля за гражданами была четко регламентирована (существовало более чем пять тысяч различных нормативных актов, утвержденных Советом Министров СССР, Председателем КГБ) с продуманным до мелочей репрессивно-подавляющим вектором действий.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 1

Циркуляры, письма, сборники статей по оперативной и следственной работе КГБ, обобщающие материалы по разоблачению агентов — каждый шаг расписывался и описывался. Что говорить, сочинялись целые романы, были разработаны методички, как правильно описывать психологический портрет лиц с антисоветским настроем. Как и аура таинственности КГБ, образ кегебэшника складывался на протяжении многих лет. Бесстрашный герой, с чуть ли не безграничными умственными способностями к анализу, без страха и упрека, фанатично преданный своему делу, весь такой засекреченный с пронзительным видящим насквозь взглядом… вот пожалуй краткое описание сложившегося (или скорее насаждаемого долгое время) образа настоящего кегебэшника. Надежные молодые люди отбирались в одну из наиболее могущественных и эффективных спецслужб в истории человечества.

13 марта 1954 года Президиум Верховного Совета СССР принял Указ об образовании КГБ при совете министров СССР, так началась история перестройки работы органов госбезопасности под руководством генерала-полковника Ивана Серова. На Комитет Государственной Безопасности возлагались следующие задачи: разведывательная работа в капиталистических странах, борьба со шпионской деятельностью иностранных разведок, борьба с антисоветскими элементами, контрразведка в Советской армии и Военно-Морском флоте, организация шифровального и дешифровального дела в стране. Главная задача была сформулирована таким образом:" в кратчайший срок ликвидировать последствия вражеской деятельности Берия в органах государственной безопасности и добиться превращения органов госбезопасности в острое оружии нашей партии, направленное против действительных врагов нашего социалистического государства, а не против честных людей".

Со временем были образованы Управления и отделы. Сама же структура КГБ представляла собой пирамиду. К примеру, в состав первого Главного управления (советская внешняя разведка) входили: Управление Р (оперативное планирование и анализ), Управление К (контрразведка), Управление С (нелегалы), Управление ОТ (оперативно-техническое), Управление И (компьютерная служба), Управление Т (научно-техническая разведка), Управление разведывательной информации (анализ и оценка), Управление РТ (операции на территории СССР).

Основными функциями КГБ были внешняя разведка, контрразведка, оперативно-розыскная деятельность, охрана государственной границы СССР, охрана руководителей КПСС (до 1990 года) и Правительства СССР, организация и обеспечение правительственной связи, а также борьба с национализмом, инакомыслием, преступностью и антисоветской деятельностью.

Перед КГБ стояла задача — обеспечить Центральный комитет КПСС и высшие органы государственной власти и управления СССР информацией, касающейся государственной безопасности страны.

Криптомашины КГБ

В марте 1954 года было создано ВОСЬМОЕ ГЛАВНОЕ УПРАВЛЕНИЕ КГБ СССР – шифровальная служба / криптография. В июне 1973 года из Восьмого управления Приказом КГБ СССР № 0056 было выделено ШЕСТНАДЦАТОЕ ГЛАВНОЕ УПРАВЛЕНИЕ КГБ СССР — электронная разведка, радиоперехват и дешифровка. На Западе про успехи и неудачи сотрудников этих управлений КГБ СССР знали еще во времена «холодной войны». Не стоит забывать, что за годы второй мировой войны советские инженеры совершили прорыв в области шифрования. Действующие криптографические школы подготовили и отправили на фронт более 5000 специалистов-шифровальщиков. Так как в СССР криптография была дисциплиной под грифом секретно, и использовалась исключительно для нужд обороны и государственной безопасности, из-за недостатка публичной информации появился некий пробел в понимании значимости отечественного вклад в мировую сокровищницу криптографии.

После окончания войны криптографии уделялось не менее внимания, с начала 1950 годов велись активные научно-исследовательские работы, поиск путей доступа к возможным источникам информации в диапазонах частот УКВ и СВЧ. Активно развивалась радиотехническая разведка, получающая информацию о радиоэлектронных средствах иностранных государств. В криптографии стало бурно развиваться новое специализированное научно-техническое направление, связанное с анализом различных акустических и электромагнитных излучений, которые возникают и сопровождают работу электронных приборов, связного оборудования, в том числе и шифраторов сообщений – текстовых, факсимильных и телефонных.

Советская внучка Enigma

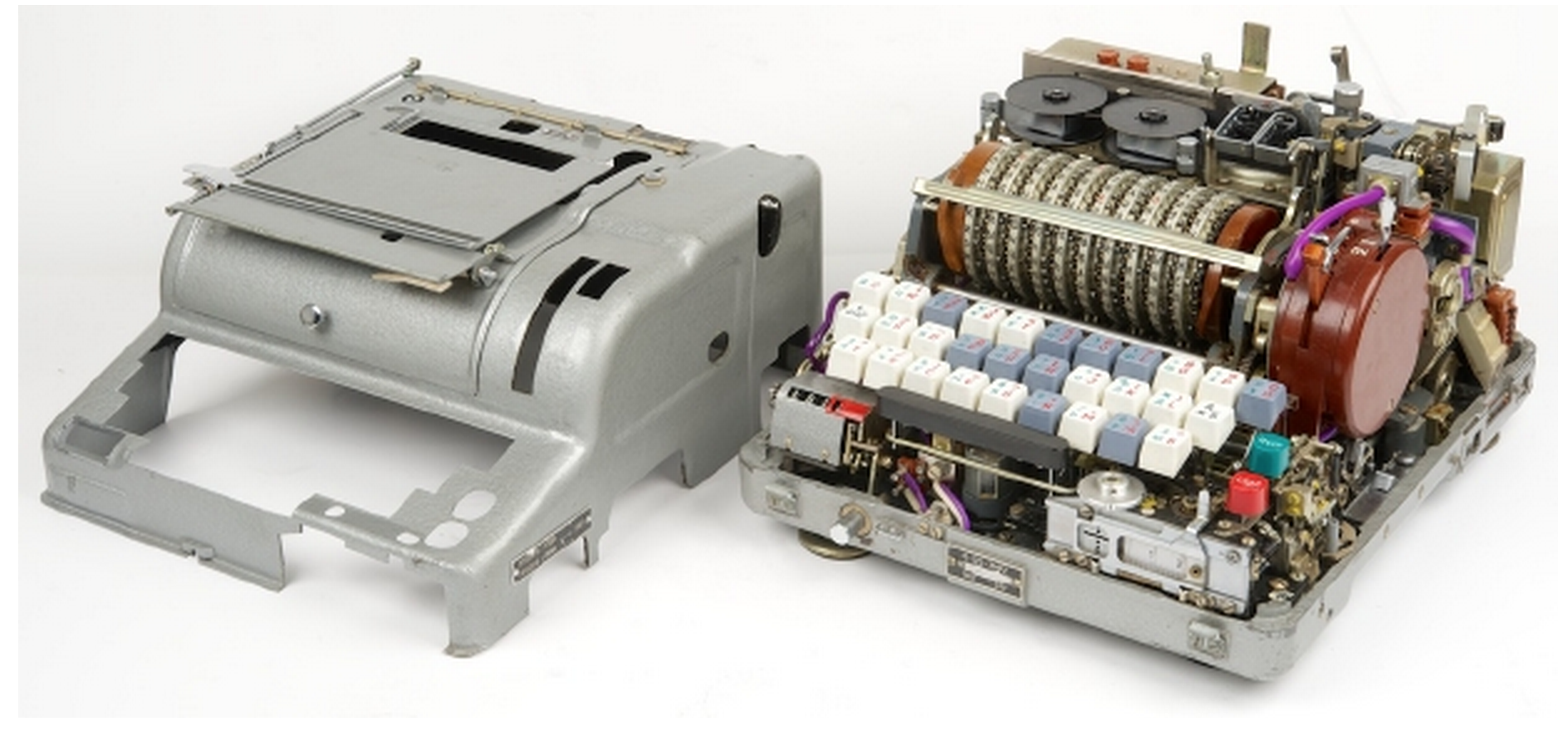

10-роторную М-125 Фиалку можно смело считать наследием немецкой Enigma, правда в ней было меньше дисков, а роторы вращались в одну сторону. В дополнение к перфокарте использовались буквенные ключи. Криптомашина была свободна от недостатка бабушки — исключения возможности шифрования буквы самой собой. К слову, инженерная работа с романтическим названием «Фиалка» так и осталась не взломанной.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 2

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 3

Машина М-125 не поддерживала латиницу, раскладка состояла из 30 символов кириллицы, на таких моделях как M-125-3 появились цифры и знаки препинания (отсутствовали на М-125). Каждая клавиша на клавиатуре содержала по два символа. Нижний — буква кириллицы, а верхний либо цифра, либо знак препинания, специальный символов. Фиалка могла работать в 3 режимах — (1) только буквы, (2) только цифры и (3) смешанный режим (то есть все символы). При смешанном режиме работы левая и правая клавиши среднего ряда использовались как переключение на регистр букв и переключение на регистр цифр.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 4

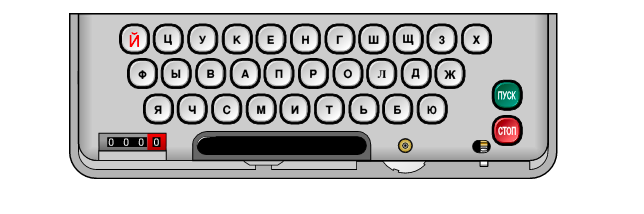

Раскладка М-125

Обратите внимание, что кнопка «Й» в верхнем левом углу — красного цвета. Данная кнопка служила еще и пробелом. По этой причине она не использовалась при наборе открытого текста.

Во время холодной войны М-125 и М-125-3 использовались всеми странами Советского Союза (СССР), коммуникация посредством криптомашины велась на русском языке. Для «несоветских» стран Варшавского договора (Польша, Восточная Германия (ГДР), Венгрия и Чехословакия), были разработаны двух язычные варианты M-125-3 — M-125-3xx.

М-125 служила в Советском Союзе (СССР) на протяжении всей холодной войны с 1956 года и была заменена в 1965 году на М-125-3. Усовершенствованная модель была в эксплуатации вплоть до распада СССР.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 5
Раскладка М-125-3

В конце холодной войны был выдан приказ уничтожить все экземпляры машин М-125 и М-125-3. Долгое время предполагалось, что выживших оригинальных криптомашин «Фиалка» не осталось, лишь в 2012 году в Риге нашелся ценный экспонат в частной коллекции бывшего офицера КГБ. К сожалению, оригинальные шифровальные роторы отсутствовали.

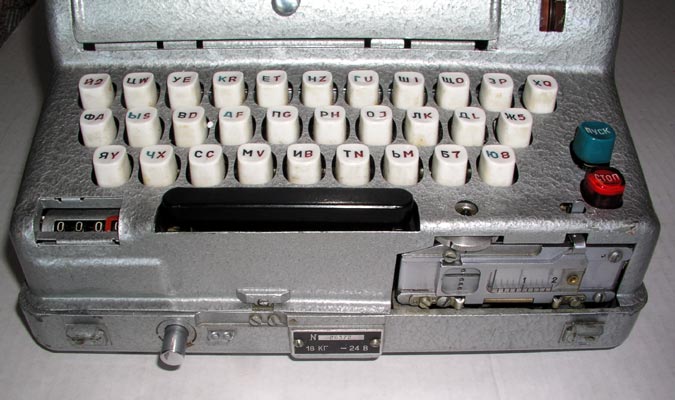

Клавиатура М-125-3М немного отличалась от клавиатур в других версиях М-125-3хх. Кнопки были закругленные, аналогичные кнопкам на клавиатуре старушки M-125. Русская версия улучшенной Фиалки обходилась всего двумя рядами символов, в верхнем ряду они были зеленого цвета.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 6

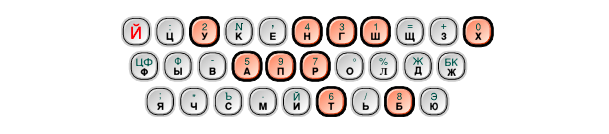

Две крайние кнопки в среднем ряду выполняли еще и специальную функцию. При работе в Mixed режиме крайняя левая кнопка (ЦФ) использовалась для переключения на цифры. Боковая правая кнопка (БК) использовалась для переключения на буквы. При работе в режиме текста — левая кнопка печатала символ Ф, крайняя правая — Ж.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 7

Соответственно, в режиме работы «только-цифры» можно было использовать только те клавиши, на которых они были обозначены. Все остальные кнопки блокировались механически.

Режимы работы Фиалки

При помощи трехпозиционного рычажка размещенного с правой стороны машины (барабан красного цвета) можно было выбрать необходимый режим работы: кодирование, декодирование и текст. Вертикальный рычаг сзади справа (сразу за принтером) использовался для выбора желаемого ТЕКСТОВОГО РЕЖИМА, он позволял выбирать между буквенным, цифровым и смешанным режимами. Настройки объяснены в следующей таблице:

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 8

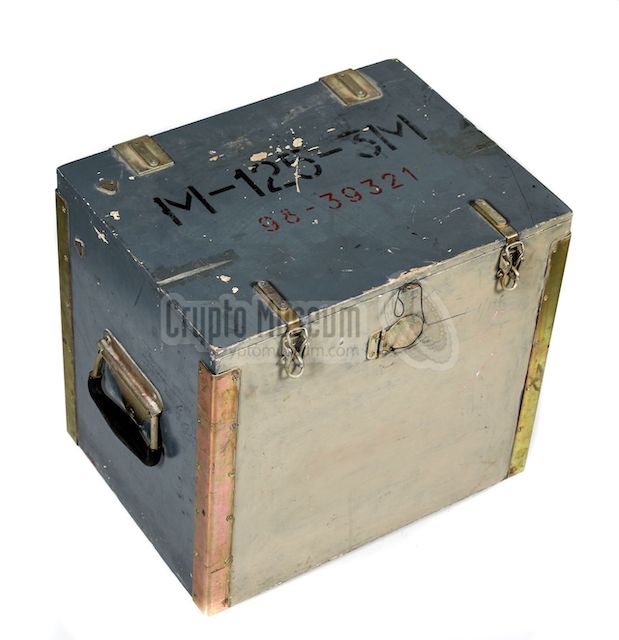

Машины Фиалка транспортировались и хранились в большой серой деревянной коробке, на верхней крышке была указана модель и серийный номер.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 9

Каждая Фиалка поставлялась с двумя комплектами шифровальных дисков по 10 роторов в каждом: стандартный комплект и запасной.

Роторы криптомашины Фиалка

Скорее всего для каждой страны Варшавского договора была своя серия набора из 10 роторов. И только на случай войны с Западом существовала серия 0K, которая использовалась бы для отправки закодированных сообщений между данными державами-союзниками. Существовало два вида роторов: фиксированные и регулируемые. Фиксированные использовались в первых машинах М-125 с 1956 года, начиная с 1978 года в качестве усовершенствования стали применяться регулируемые. На данный момент чуть больше информации есть о 2 существовавших сериях роторов. Каждый из роторов в этих двух сериях имел совершенно уникальную систему проводов. Серия «3К» содержала набор из фиксированных роторов и набор с регулированными роторами со сьемной системой соединенных между собой проводов. Использовалась в польской версии машин. Серия «6К» имела также два набора шифровальных дисков — фиксированный и регулируемый. Использовалась в чехословацкой версии машин. Можно предположить, что для каждой страны была изготовлена своя уникальная серия наборов роторов. А возможно, существовали и специальные серии для разных военных организаций.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 10

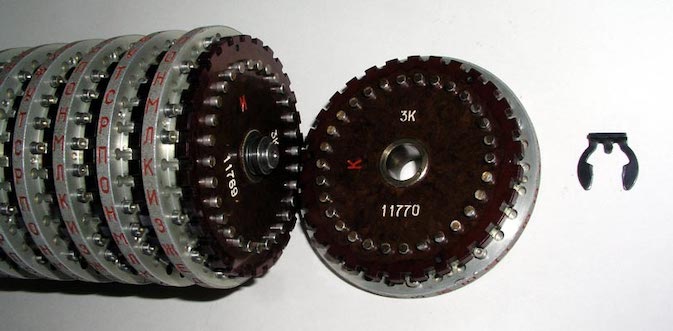

Набор из 10 нерегулируемых роторов показывает 30 подпружиненных входных контактов и фиксирующий зажим, который удерживает роторы на валу.
Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 11

Долгое время схема проводки шифровальных дисков криптомашины была неизвестна, опять-таки из-за ауры секретности. В 2017 году Марк Симмонс и Пол Роверс первыми восстановили и опубликовали схему системы проводов роторов 68 серии. Считается, что она использовалась в советских Фиалках (в том числе украинских).

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 12

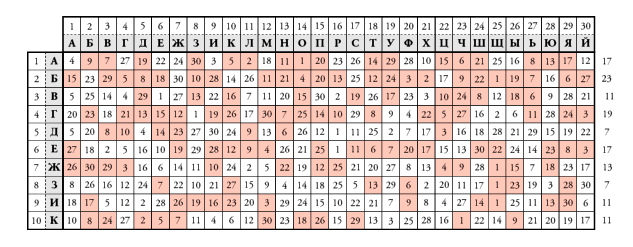

В этой таблице каждая строка представляет собой ротор, в то время как каждый столбец — один контакт на роторе. В верхней части таблицы — входные контакты, размещенные с правой стороны ротора (на стороне с подпружиненными контактами). Сама таблица это выходные контакты (левая сторона ротора). Позиции штифтов, блокирующих ротор отмечены красным. Справа указано общее количество запорных штифтов.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 13

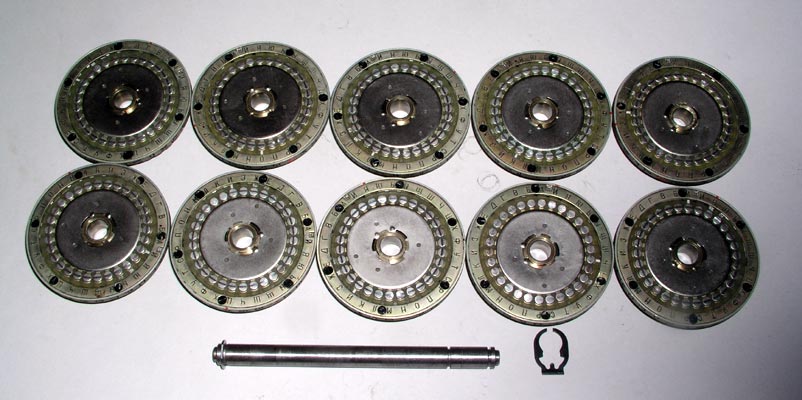

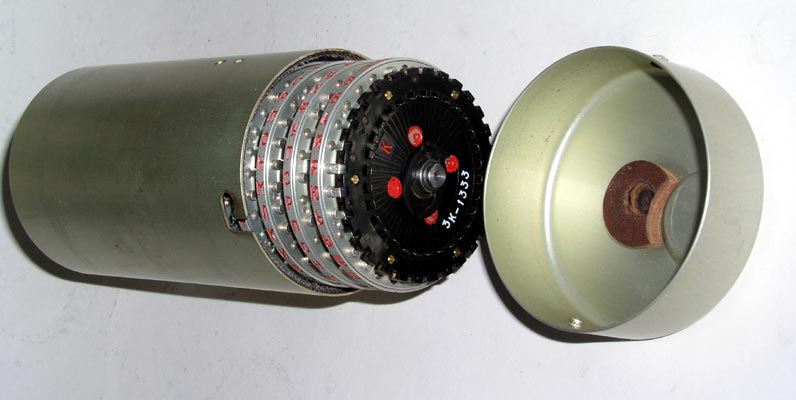

Ниже на фотографии изображен набор из 10 регулируемых роторов со съемной системой соединения проводов. Роторы размещались и транспортировались в специальном защитном металлическом контейнере.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 14

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 15
Сторона с входными контактами

Каждый такой ротор имел 30 контактов, каждый был обозначен одной из 30 букв кириллицы. Они получали электрическое напряжения от входного ротора, расположенного с правой стороны машины и назывались входными контактами.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 16
Сторона ротора с выходными контактами

C другой стороны ротора размещались 30 выходных контактов, они пропускали электрическое напряжение из одного ротора влево к следующему ротору или отражателю. Каждый из этих выходных контактов также идентифицировался буквой кириллицы.

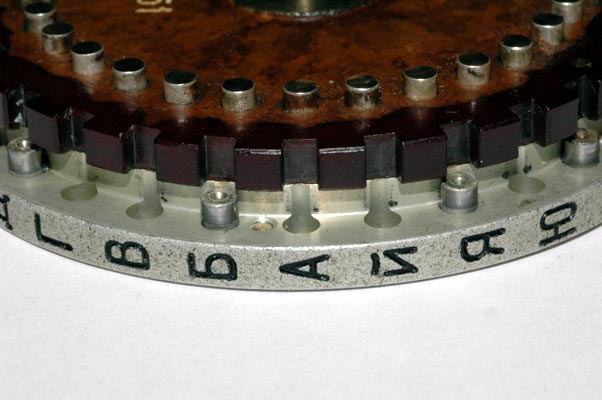

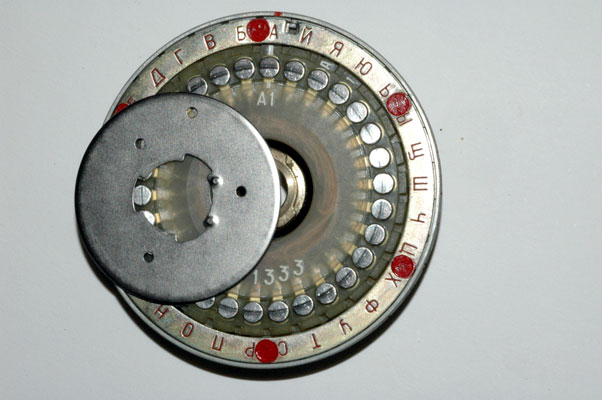

В регулируемых наборах роторов можно было изменять настройки внешнего кольца, тем самым получая 30 возможных позиций.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 17
Регулированные роторы со съемной системой соединения проводов

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 18
Регулированные роторы со съемной системой соединения проводов

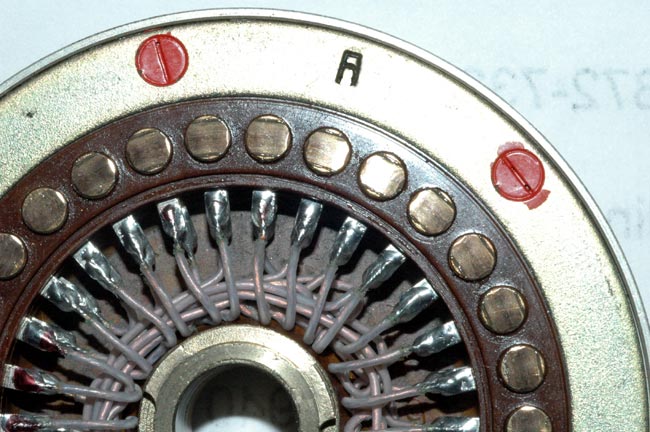

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 19
Система соединения проводов в регулированном роторе

Система управления Фиалки

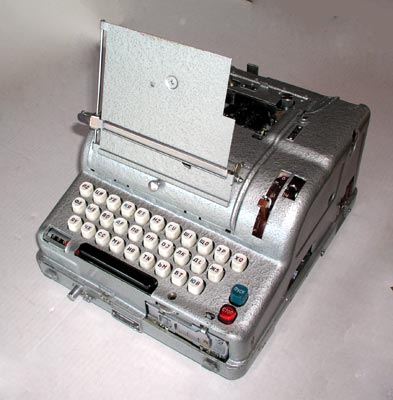

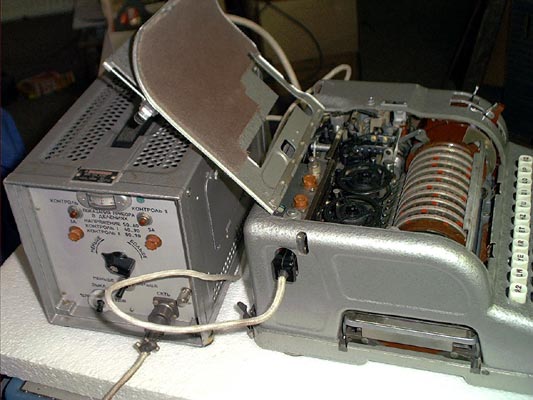

M-125-3 представляла собой очень сложную и в то же время легко управляемую электромеханическую шифровальную машину. Было только два электрических соединения, одно слева и одно справа, а все остальные системы управления были распределены по всему корпусу машины. Для включения машина подключалась к блоку питания (БП), переключатель ВКЛ / ВЫКЛ переводился в положение ВКЛ. Как упоминалось выше, клавиатура состояла из 30 кнопок, была расположена на передней панели машины. Спереди справа находился считыватель перфоленты, он механически соединялся с клавиатурой. Использовался для воспроизведения ранее записанных сообщений. С правой стороны находился и селектор MODE.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 20

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 21

Размер стандартного блока питания (БП) составлял 26 х 17 х 17 см, устройство питалось от источника постоянного тока напряжением 24 В, а через отдельный блок питания — от сети переменного тока 90 — 260 В (шаг около 10-30 В).

Кроме методички по эксплуатации, рукоятки, дополнительного набора роторов, чек листа, каждая M-125 была снабжена небольшим набором инструментов, его использовали для ежедневного обслуживания машины и ремонтных работ. Тут были инструменты для открытия и регулировки машины, замены пружин, удаления остатков бумаги и т.д.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 22

Такая сумка-кошелек для инструментов размером 10 х 15 см могла легко поместиться в кармане солдатской формы. Для запасных деталей была изготовлена отдельная деревянная коробка, размером 268 x 138 x 60 мм.

Шифровальная машина Агат, M-105

Интересным экземпляром была и криптомашина Агат, M-105. Шифровальная машина, была разработана и создана в СССР в конце 1960 годов. Предшественницей M-105 считается M-104 (Аметист и Аметист-2). Эти криптомашины использовались всеми странами Варшавского договора (ГДР, Чехословакия, Венгрия, Румыния, Югославия). Более детально с ней можно ознакомится в статье Немного из истории криптографии СССP: M-105 под кодовым названием Агат.

Неотъемлемые помощники в деле разведки

Комитет государственной безопасности при Совете Министров СССР и его органы на
местах являются политическими органами… призваны бдительно следить за тайными происками врагов советской страны, разоблачать их замыслы, пресекать преступную деятельность империалистических разведок против Советского государства.

Пятидесятые годы вошли в историю отечественной контрразведки как эпоха активной работы против посольств иностранных государств. Жучки, прослушивающие устройства… В 1964 году более 40 микрофонов было обнаружено в здании американского посольства, прослушивающие устройства размещались не только в шифровальных комнатах, но и даже нашли свое место в кабинете московской резидентуры ЦРУ.

Кроме этого не дремала и контрразведка, неутомимо осуществлялся сбор компромата на
иностранных дипломатов. Медовые ловушки — самый популярный компроментирующий прием того времени: иностранному дипломату приводилась красивая женщина, после чего на фото запечатлялись их любовные утехи. Официально «жертвами ласточек» с 1950 по 1960 стали 20
американских дипломатов (по факту инцидентов было куда больше). Сбор информации требовал наличия в арсенале необходимого оборудования, фотокамер и разных шпионских штук.

Субминиатюрный фотоаппарат ТОЧКА-58 КГБ СССР

В 1958 году в КГБ был разработан субминиатюрный фотоаппарат Точка-58. Он был создан на основе американского фотоаппарата MINOX. Минокс был популярен не только в ЦРУ, а и во всех разведывательных службах мира. Чудо, 1938 года «рождения», представляло собой портативную камеру, которая спокойно могла уместиться в ладони, с ее помощью можно было делать высококачественные снимки в любой ситуации. Камера подходила для фотографирования документов, писем, изображений. Небольшие габариты камеры и чудесная оптика возвели аппарат в ранг любимчиков почти каждого шпиона. Бестселлер тех времен, только за один год с 1938 по 1939 было продано более 17 тысяч экземпляров.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 23

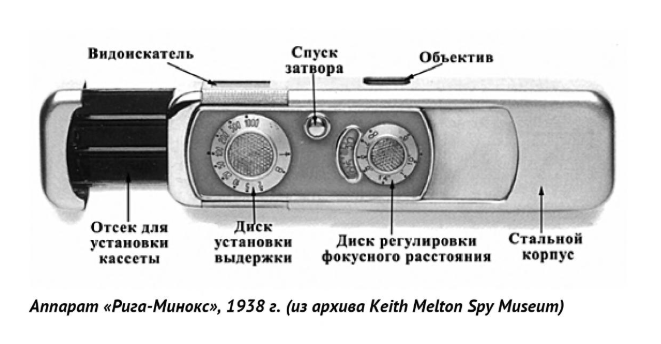

Minox-B, были чрезвычайно популярными во время холодной войны, что забавно они использовались по обе стороны железного занавеса. ЦРУ использовало камеры Minox со Второй мировой войны до 1974 года, СССР продолжали пользоваться камерами вплоть до конца 1990-х годов. В деятельности КГБ присутствовал период, когда все оперативные офицеры центрального аппарата должны были пройти обучение приемам оперативной съемки камерой Minox. Начиная с Minox Riga, было выпущено Minox A Minox-B, Minox-C, Minox-LX, Minox-EC, Minox 35 EL (была скопирована в СССР и получила название Киев 35 A).

Точка-58 считается уникальным прототипом Minox, были использованы те же принципы — схема подачи пленки, дизайн кассет и других деталей аппарата.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 24

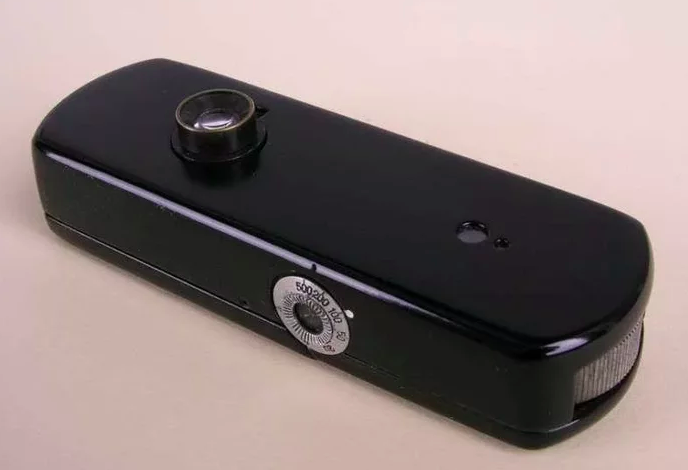

Точка 58-М — полностью механическая сверхминиатюрная камера, была выпущена в специальной мастерской Красногорского механического завода (КМЗ). Ее прямое назначение — шпионаж. Точка была известна еще под названием Галстук-камера.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 25

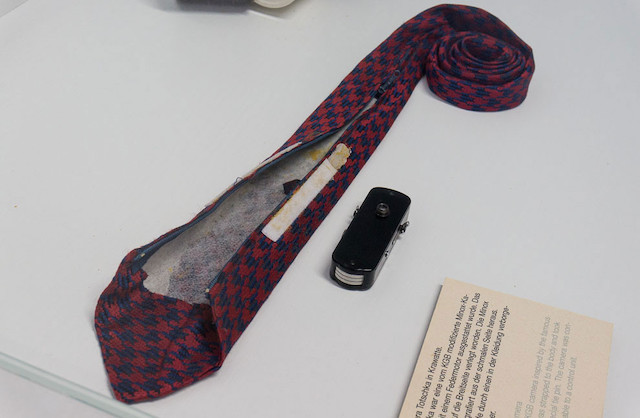

Фотоаппарат с помощью резиновых лямок располагался под одеждой шпиона, в верхней части туловища, объектив маскировался специальной галстучной булавкой. В кармане брюк находилась рукоятка дистанционного управления. Огромным плюсом Точки-58 была ее практически бесшумная работа.

Неотъемлемые помощники в деле разведки наиболее эффективной в мире спецслужбы (часть 1) - 26

Существовали две разные версии камеры: первоначальная версия Точка-58 / S-252 типа A без видоискателя и более поздняя версия с видоискателем, известная как Точка-58M / S-252 типа B. Обе модели подходили под использование стандартных пленочных картриджей Minox 8 x 11 мм.

Изначально делать снимки можно было на расстоянии 1,5 — 3 метра от объекта, а после того как был разработан видоискатель и новый объектив с регулируемым фокусным расстоянием, минимальная дистанция сократилась до 35 см. Это предоставило возможность делать снимки не только субъектов, но и делать копии документов, важных бумаг.

Поскольку камеры Точка-58 были изготовлены в специальной мастерской на заводе КМЗ, они предназначались для секретных операций со стороны КГБ и других спецслужб. Потому так сложно собрать в полном объеме информацию об этой камере. Хотя большинство веб-сайтов говорят о двух разных моделях: 58 и 58M (типа A и типа B), существовало более трех различных версий поздней модели 58M: со счетчиком экспозиции, без счетчика экспозиции, и с объективом с регулируемой фокусировкой (без счетчика).

Ниже приведены технические характеристики фотокамеры Точка-58

  • Размер негатива-8,5 х 11 мм
  • Используемая пленка-9,5 мм в кассетах типа Minox
  • Кассеты-Типа Minox емкостью 50 кадров
  • Скорости затвора-1/10, 1/50, 1/150 и 1/400 сек
  • Перемотка пленки-27 кадров последовательно при помощи пружинного двигателя и взвод затвора
  • Габариты-83х30х15 мм

Фото Снайпер, Аякс (F-21), камера для скрытого наблюдения Зола, Заход, Рубин, Елка — неполный список инструментов (будет освещен во второй части), они активно использовались в работе КГБ, и без них арсенал советского шпиона выглядел бы скупо.

Продожение следует…
