Советский графический планшет «эскиз»

в 15:55, , рубрики: digitizer, tablet, графический планшет, СССР, старое железо

Никакой информации по нему я найти не смог. Внешний вид:
Советский графический планшет «эскиз» - 1

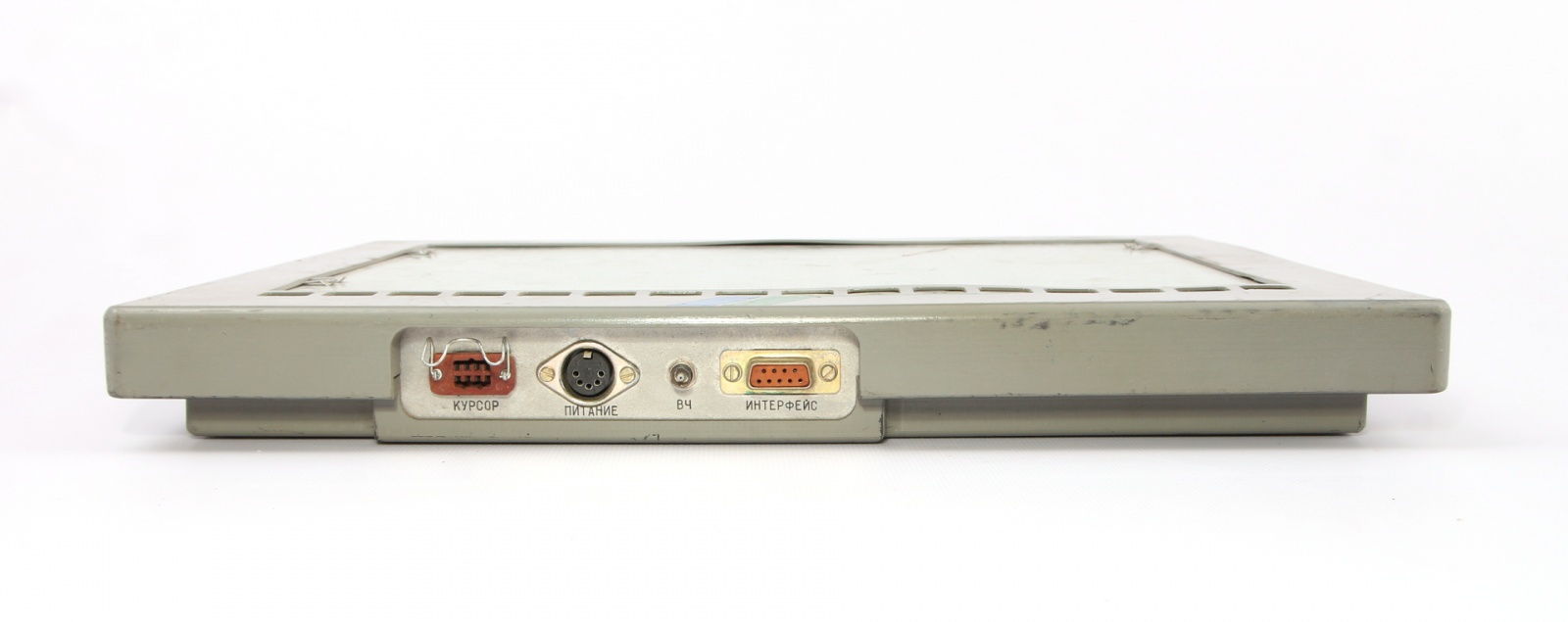

Название «Эскиз», следов использования в виде царапин не наблюдается, зато наблюдается след от провода. Задняя панель:
Советский графический планшет «эскиз» - 2
Проводом подключалось перо.

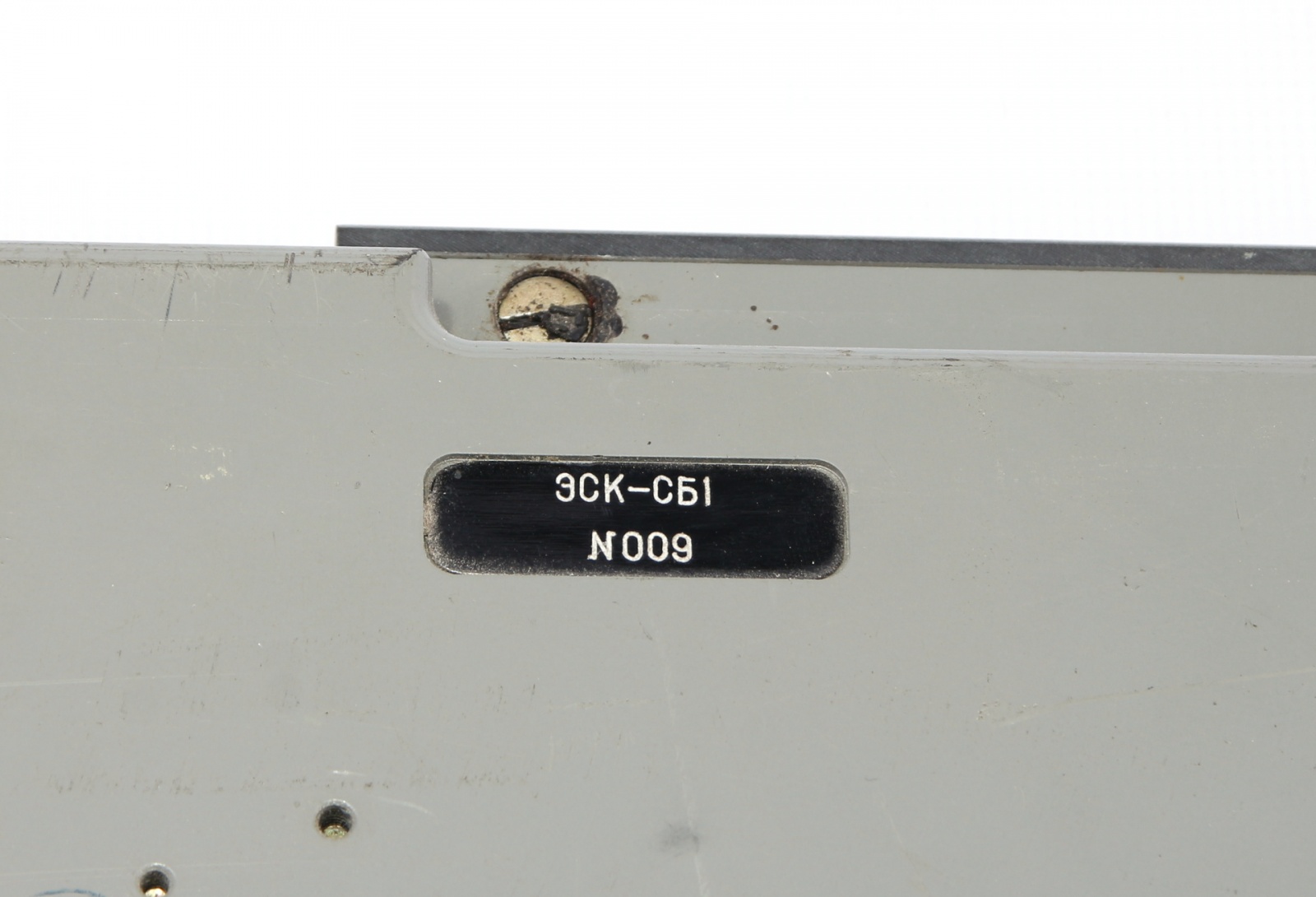

Шильдик с обратной стороны гласит «ЭСК-СБ1». Серийный номер 009.
Советский графический планшет «эскиз» - 3

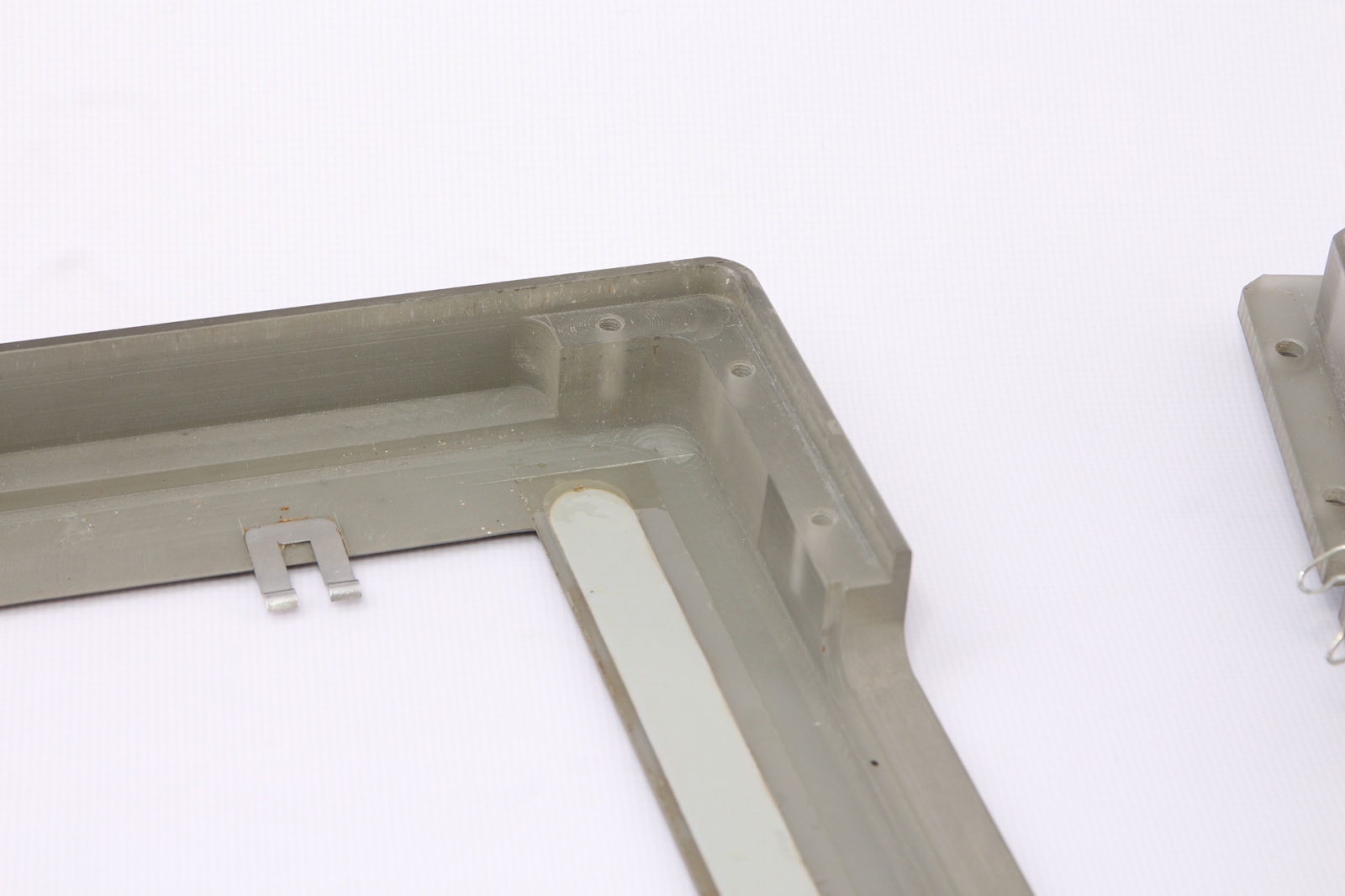

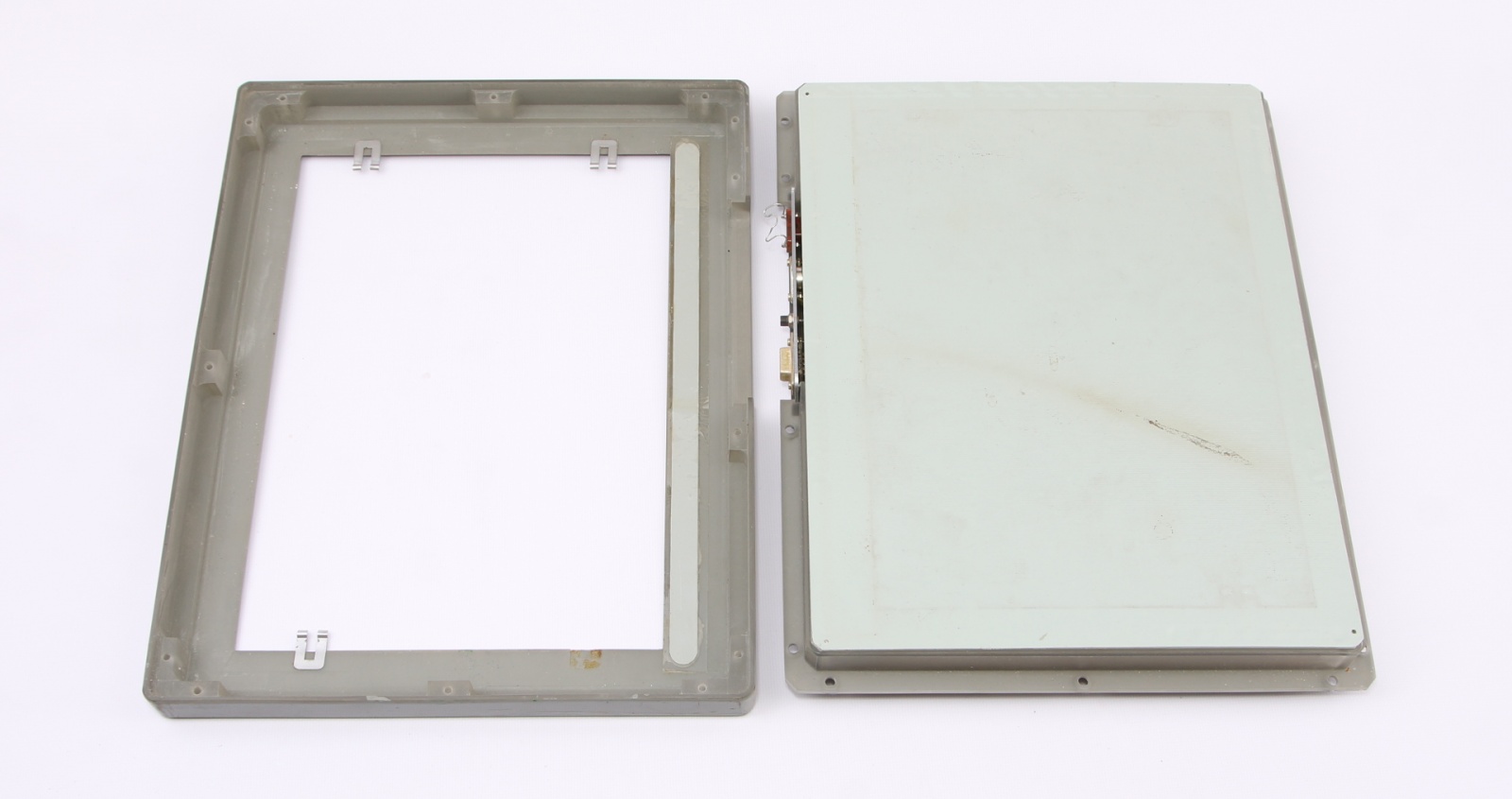

Снимаем крышку. Массивный пластиковый корпус оказался отфрезерованным и окрашенным оргстеклом! Тоесть этот планшет — из опытной партии! При этом явно изготовлен на заводе.
Советский графический планшет «эскиз» - 4
Советский графический планшет «эскиз» - 5
Внешний вид панели:
Советский графический планшет «эскиз» - 6
Маркировка с годом производства:
Советский графический планшет «эскиз» - 7

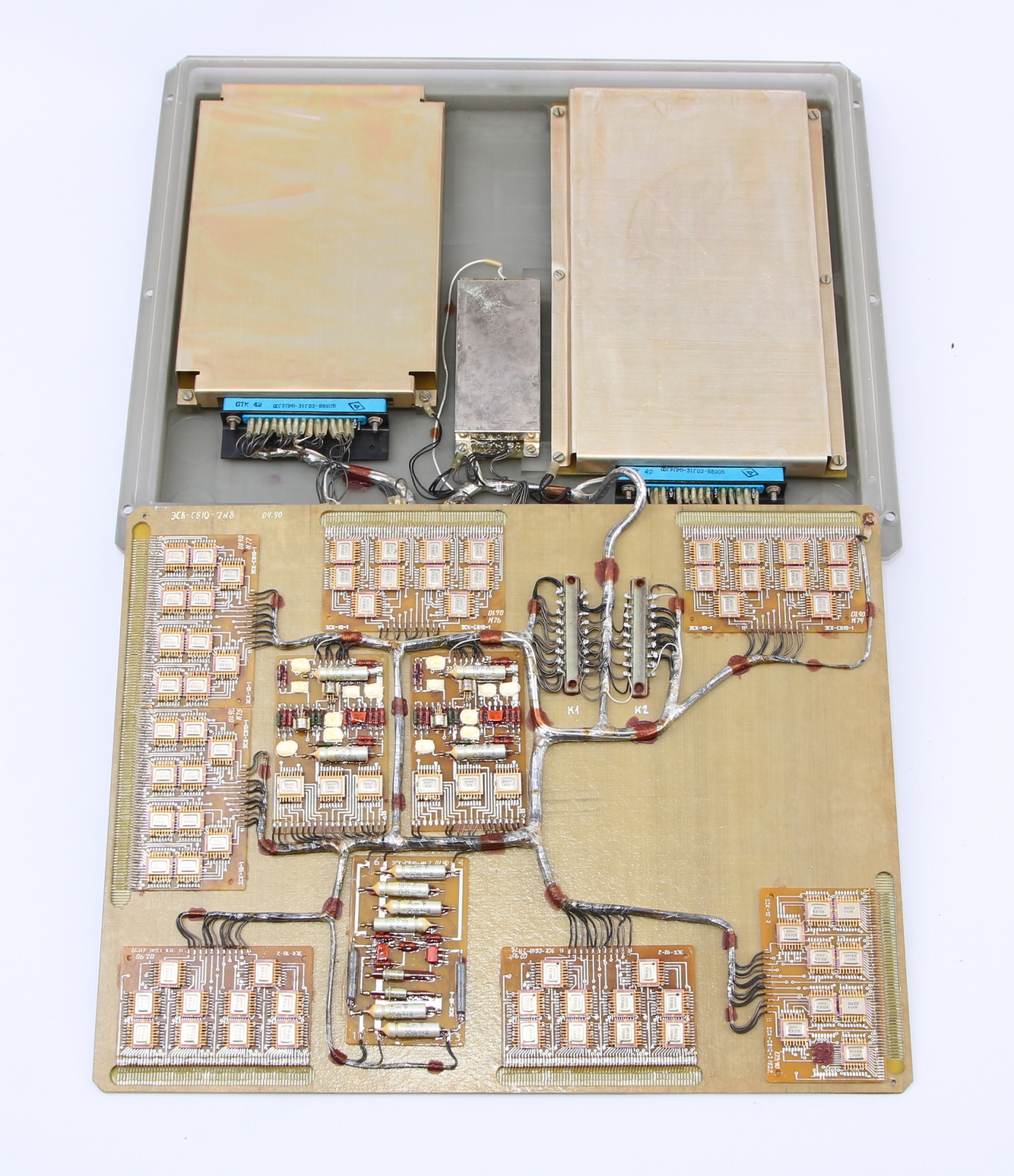

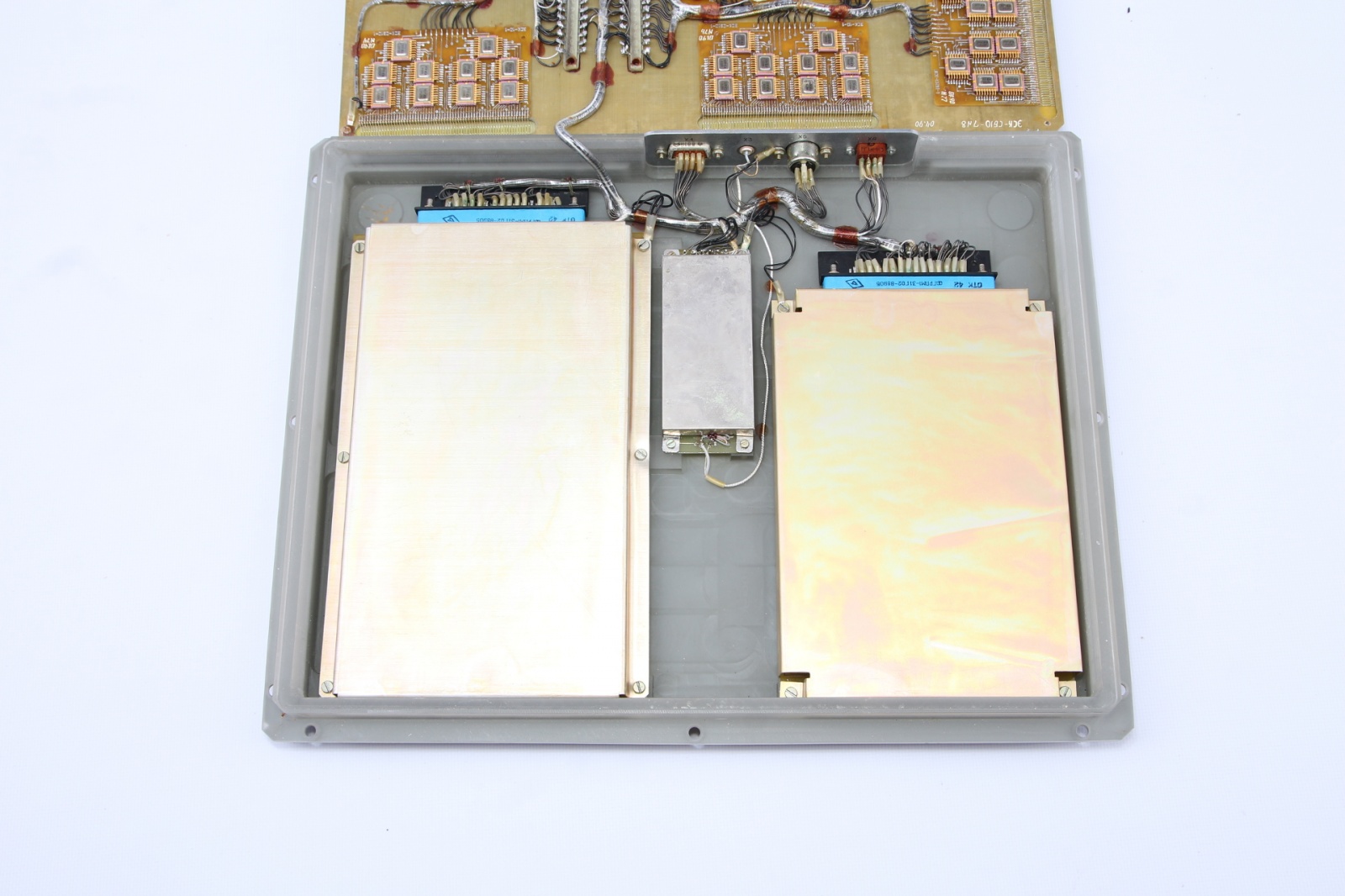

Платы закрыты кожухами:
Советский графический планшет «эскиз» - 8
Заглянем под них:
Советский графический планшет «эскиз» - 9

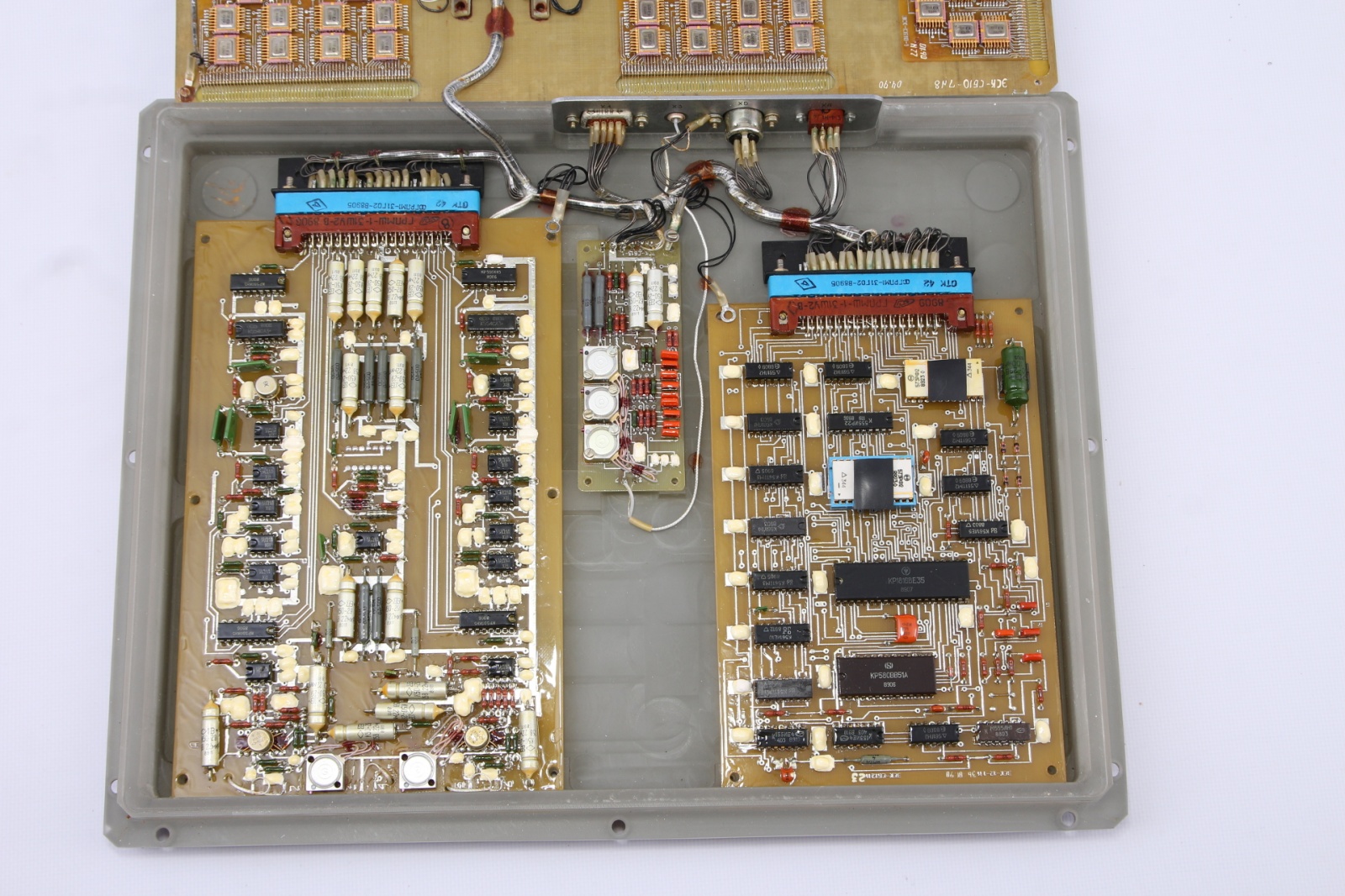

На плате справа 8 бит микроэвм без ПЗУ КР1816ВЕ35, 2 штуки 573РФ2, последовательный интерфейс КР580вв51а.
Панель склеена в бутерброд, в косом свете видно матрицу из электродов:
Советский графический планшет «эскиз» - 10
Для сравнения в габаритах — рядом с современными планшетами:
Советский графический планшет «эскиз» - 11

Автор: Павел Серков
