Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200

в 7:00, , рубрики: Celebris, compaq, dec, digital, intel, Pentium Pro, Блог компании Selectel, история техники, Компьютерное железо, Настольные компьютеры, рабочие станции, старое железо
Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 1

Появившиеся в конце 1995 года компьютеры на основе процессоров Intel Pentium Pro мгновенно заняли нишу самых производительных и желанных решений среди представителей x86-архитектуры. Отличная эффективность, встроенный кэш второго уровня и высокие частоты — все это делало новые системы незаменимыми при работе с графическими и финансовыми приложениями.

Большая часть компьютеров с Pentium Pro были серверами и рабочими станциями. Для «персонального компьютера» их цена была слишком высока, а эффективность при выполнении офисных и домашних приложений, которые зачастую оставались 16-битными, не соответствовала стоимости. Хотя среди этих машин и встречались укомплектованные Windows 95, большинство продавалось с Windows NT, реже — с OS/2 или различными версиями Unix.

Фирма Digital Equipment Corporation (DEC), или просто Digital, была пионером производства (относительно) доступных мини-компьютеров со своей линейкой PDP (Programmed Data Processor — программируемый обработчик данных). Со временем инженеры компании подарили миру такие известнейшие архитектуры, как VAX и Alpha, операционные системы VMS/OpenVMS и Digital Unix (DEC OSF/1, Tru64 Unix), а сама компания стала признанным законодателем мод.

Развитие х86-архитектуры не прошло мимо Digital — в ее ассортименте появились ноутбуки, офисные компьютеры и рабочие станции на основе микропроцессоров самой популярной архитектуры. Но основным бизнесом оставались серверы и рабочие станции на базе ультрасовременной Alpha и уходящей VAX/MicroVAX, хотя даже PDP еще много где использовались и контракты на поддержку приносили немалую прибыль.

Линейка рабочих станций Celebris (от лат. — «знаменитый, прославленный») вписалась на стыке двух миров. Старшие модели были относительно доступными Alpha-системами с одним и двумя процессорами. Младшие комплектовались сначала Pentium, а потом и Pentium Pro — также в одно- и двухпроцессорных конфигурациях. Существовала также серия Venturis (от лат. — «открытый»), практически повторяющая х86-модели Celebris, но с компонентами уровня обычного ПК — только IDE-диски, видеокарты S3 и т.д.

Башня «коротышка»


Наш сегодняшний герой — однопроцессорный Celebris GL 6200 ST, относительно поздняя машина 1997 года выпуска (модель 1996 года). Машина построена на базе чипсета Intel 440FX, установлен один процессор Pentium Pro 200 МГц c 256 Кбайт кэша второго уровня. Доступно 6 слотов для оперативной памяти SIMM EDO, в 4 из них установлен планки по 16 Мбайт каждая, итого 64 Мбайт.

Жесткий диск мог быть как IDE, так и SCSI. В данном случае машина укомплектована оригинальным контроллером Adaptec AHA-2940UW (Wide SCSI 68-pin) с клеймом Digital, установлен жесткий диск на 36 Гбайт (ищется более подходящий 4 Гбайт вариант). Есть CD-ROM, 24-х скоростная IDE-модель от Vuego (Acer). Видеосистема представлена чипом Matrox MGA-2064 (Millennium) с 2 Мбайт видеопамяти и возможностью расширения до 8 Мбайт с помощью модулей проприетарного формата (подходят от других карт Millennium).

Интегрированы также звуковой контроллер ESS1888 и сетевой адаптер Digital 21142 с поддержкой сетей 10 и 100 Мбит/с. Стандартно в комплектации идет трансивер на 10 Мбит/с с поддержкой витой пары и коаксиального кабеля, опционально — 100 Мбит/с с поддержкой только витой пары. А еще это одна из первых систем с поддержкой новой тогда шины USB.

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 2

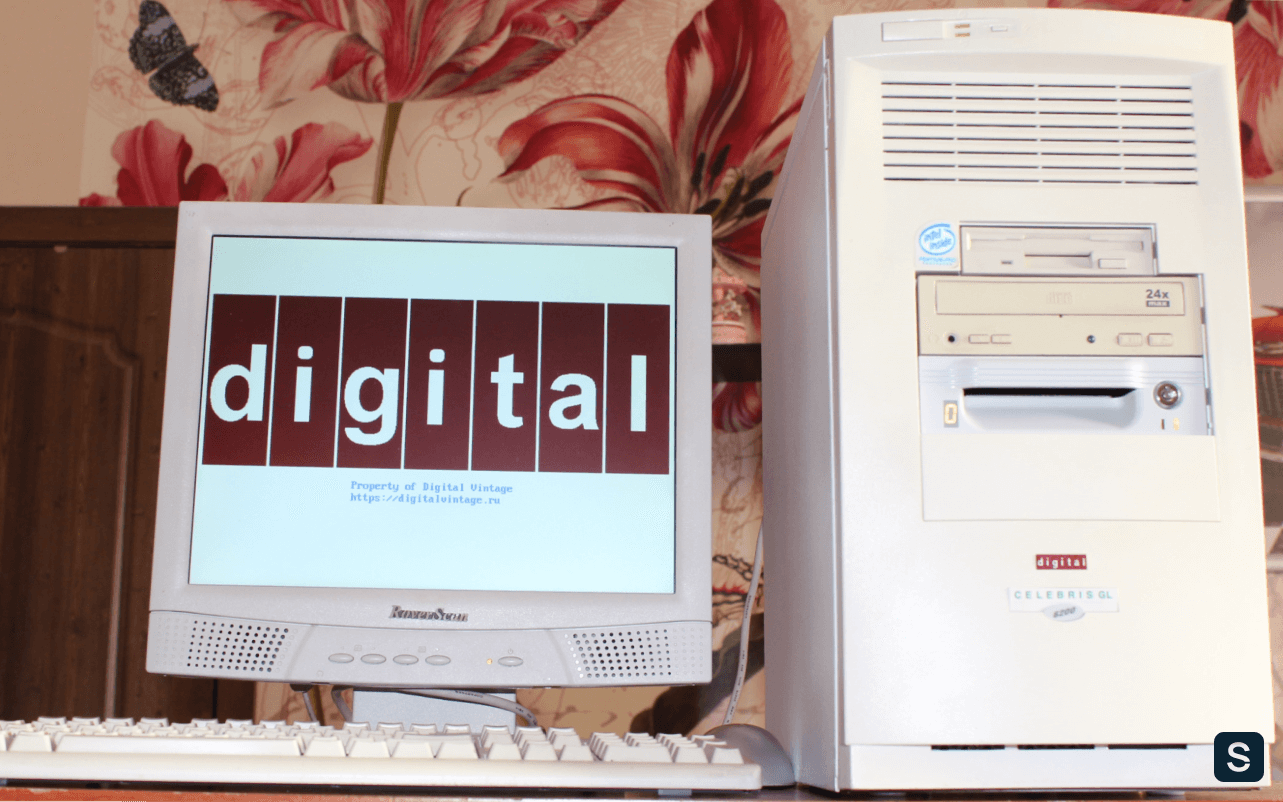

ST — обозначает тип шасси, Short Tower, по высоте соответствующий обычному Midi Tower, но несколько более широкий. Ближайший по габаритам вариант — классический InWin S500 с вертикальным расположением блока питания. А вот шасси DEC Short Tower классическим назвать язык не поворачивается.

Стандартный блок питания формата АТХ установлен горизонтально по середине высоты корпуса. Также по середине высоты размещен и отсек для накопителей — можно установить до трех устройств 5.25” и одно 3.5”. Для размещения жестких дисков предусмотрена корзина под блоком питания (на моем экземпляре утеряна).

Над модулем накопителей должен быть пластиковый воздуховод, направляющий воздух к пассивному радиатору процессора. Поток воздуха создает вытяжной вентилятор напротив него на задней стенке. Этого хозяйства тоже нет — многое было утеряно за 25 лет эксплуатации машины. Вместо этого сейчас на месте воздуховода установлен 80 мм нагнетающий вентилятор, который обдувает оригинальный радиатор. Рассматривается вариант замены вентилятора и радиатора на стандартный кулер для Pentium Pro.

Установленный в корпусе динамик — приемлемого качества, и при отсутствии внешней звуковой системы используется также для вывода со звуковой карты. На передней панели присутствуют разъемы для наушников и микрофона — все как на современной технике!

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 3

Так как корзина жестких дисков утеряна, а поиск корпусных запчастей для старой и довольно редкой техники — занятие часто безуспешное, было решено установить диск в корзину «mobile rack». Удалось приобрести аутентично выглядящую корзину из алюминиевого сплава. Она отлично подошла по дизайну и порадовала приятной «фишкой» — индикатором идентификатора SCSI-устройства и удобным задатчиком этого ИД, подключающимся к колодке джамперов диска.

Еще один плюс решения в ситуации с этой машиной — не потребуется искать заглушку отсека. В комплекте с компьютером была одна, нижняя, в то время как все три заглушки разные из-за переменной кривизны фронтальной панели.

Помимо Short Tower, для Celebris и Venturis GL 6xxx был доступен и низкопрофильный десктопный корпус. Сам же Short Tower использовался во многих компьютерах DEC, в том числе для рабочих станций Alpha различных моделей.

Оптимизация для пит-стопа


Очень часто в брендовой технике использовались нестандартные компоненты. Некоторые форм-факторы становились стандартами, как например AT и LPX, впервые примененные IBM. Некоторые, наоборот, были модификацией существующего стандарта. Как правило, это вариации на тему все того же LPX или более позднего NLX, реже — AT или ATX. Решение от DEC не исключение и идейно напоминает NLX.

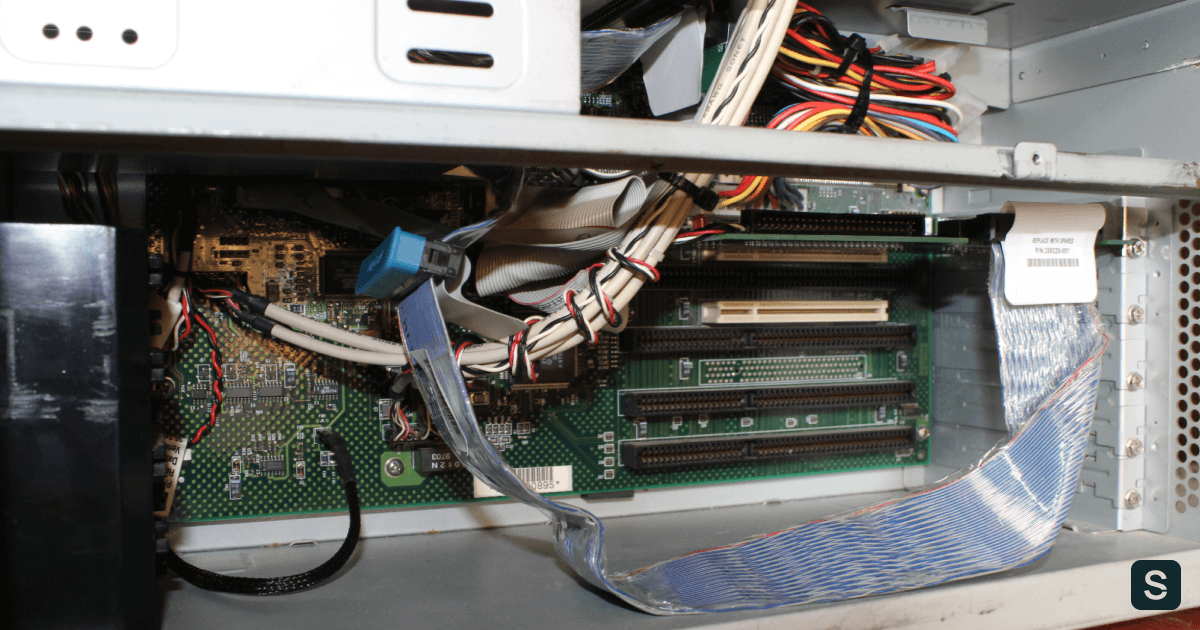

Как и положено, используется стандартный блок питания ATX, но материнская плата состоит из двух частей — системной и коннекторной. Коннекторная часть расположена параллельно системной и зафиксирована на шасси. На ней расположены слоты расширения и все коннекторы — для подключения передней панели, накопителей, питания.

Здесь же расположены отделенные PCI-мостом сетевой и звуковой контроллеры и гребенки для их «выкидышей», устанавливаемых в специальные панели шасси. Аналогичное решение используется и в десктопах, но коннекторная плата расположена перпендикулярно системной.

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 4

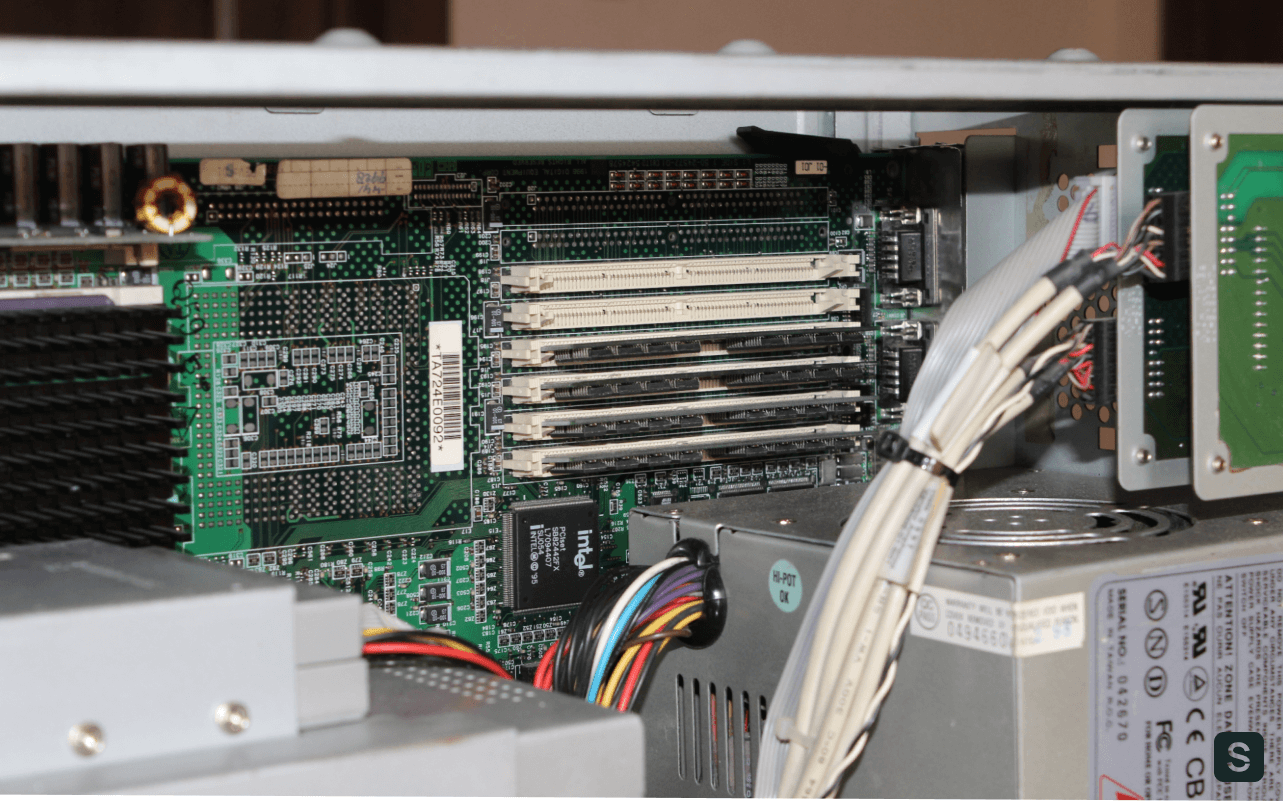

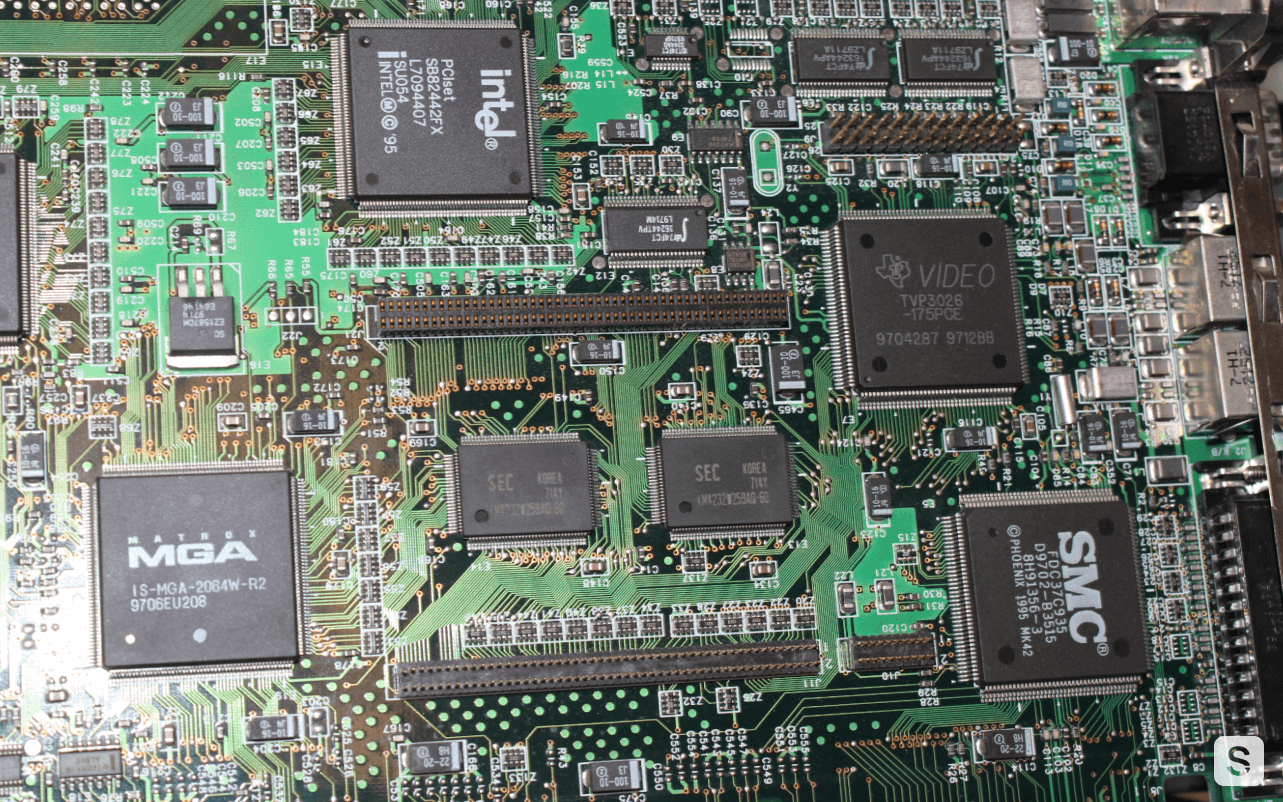

Вся основная логика находится на системной плате. Помимо чипсета, здесь расположен полноценный (и довольно неплохой по тем временам!) видеоконтроллер профессионального уровня. И если базовые 2 Мбайт видеопамяти не являлись тогда чем-то особенным, то предельные 8 Мбайт — очень серьезный уровень. Что интересно, Venturis отличался как раз отсутствием распаянного видеочипа (сама печатная плата была той же). Вместо этого устанавливалась обычная PCI-карточка с чипом S3 Trio64.

Вообще, задел под различные версии платы великолепный и GL 6200 — не максимальная версия системы. В каталогах упоминается полумифический GL 6200 i2 — двухпроцессорная версия системы, в качестве бонуса получившая еще и дополнительную пару слотов памяти. Разводка для всего этого великолепия присутствует и на моем экземпляре.

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 5

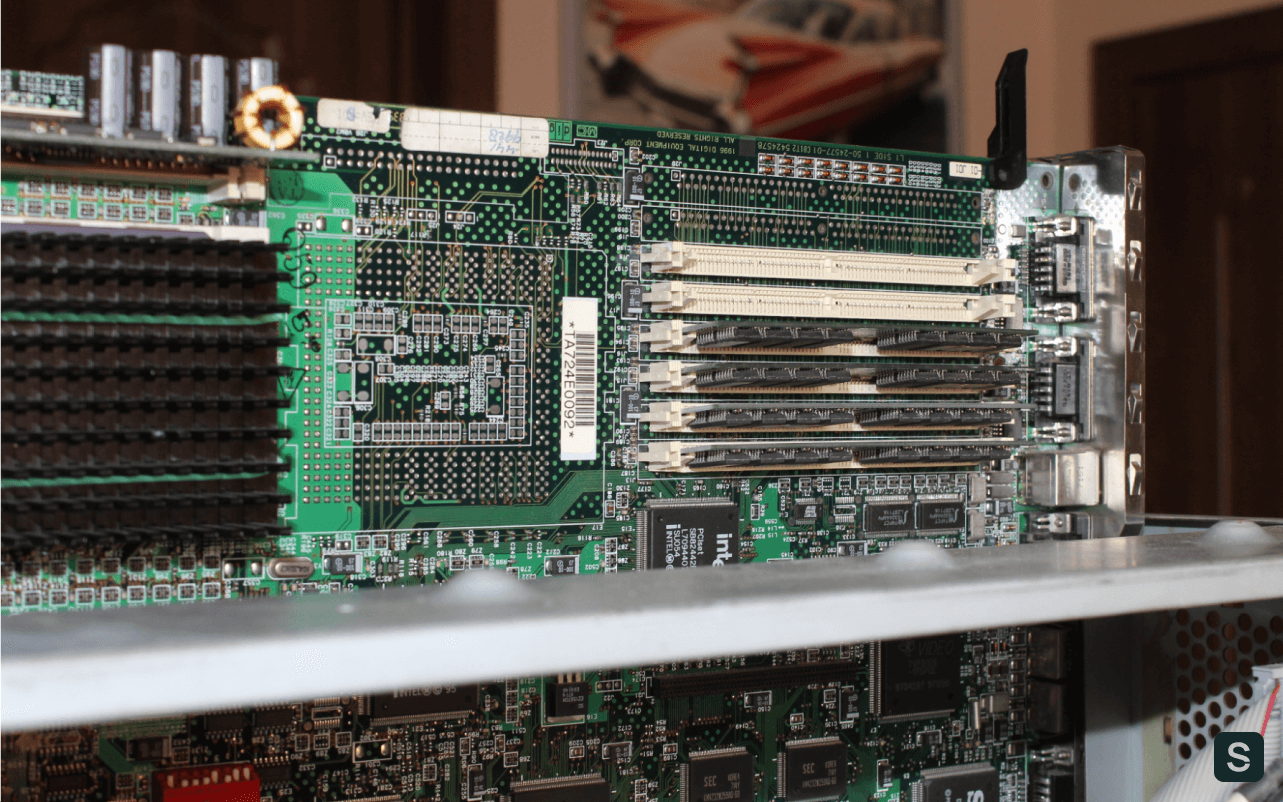

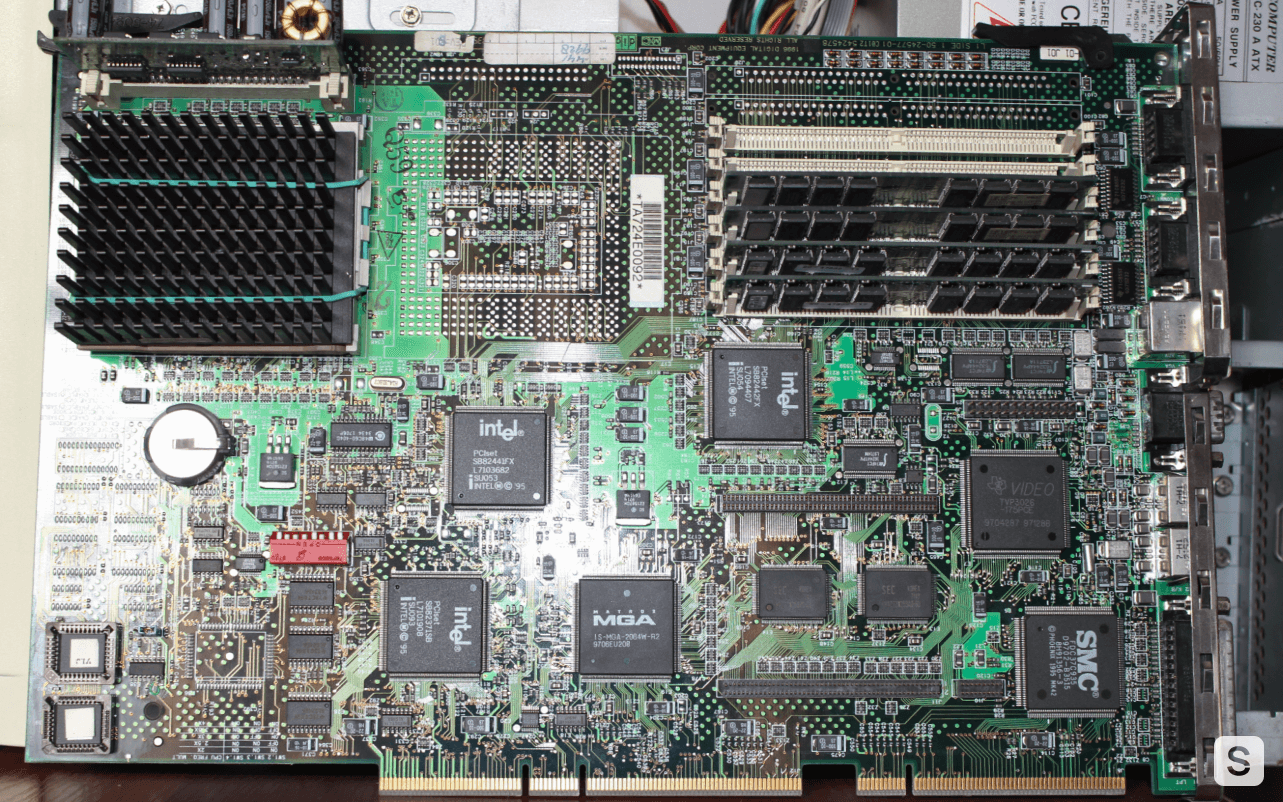

Машина очень сильно оптимизирована для быстрого обслуживания. Системная плата может быть извлечена без инструмента — достаточно снять держащуюся на трех винтах с накатанной головкой крышку и просто вытащить плату, скользящую на направляющих. Не нужно даже отключать кабели — все они подключены к коннекторной плате. Устанавливается плата после замены аналогичным образом.

Настройка не потребуется: CMOS-память тоже расположена на нижней половинке. Девайсы, которые можно сравнительно легко спалить, — трансивер сетевой платы, оконечный усилитель звуковой — отнесены на «выкидыши». Шанс неисправности в коннекторной плате сведен к минимуму.

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 6

Такое устройство позволяет не только и не столько снизить расходы производителя на сборку систем (кстати, машинки собирались в Великобритании, а не Китае!), сколько было важно для корпоративных заказчиков. Возможность свести простой сотрудников к минимуму ценилась всегда, но особенно в те времена, когда большинство приложений устанавливались на жесткий диск рабочей станции и конфигурировались вручную, без средств автоматизации.

Реставрация


С этой машиной у меня связано немало эмоций. Дело не только в одной из моих самых любимых платформ и бренде с долгой и славной историей (пожалуй, номер два в моем персональном топе после IBM). Когда-то похожий Celebris GL 6180 стал одним из моих первых «компьютеров для экспериментов» и первым Pentium Pro, попавшим мне в руки — к тому моменту я был очень наслышан о них.

К сожалению, та машина досталась мне без корпуса — только плата с процессором и памятью и набор выкидышей для сети и звука. С тех пор прошло уже больше 15 лет, машина была подарена другу-энтузиасту еще до начала серьезного увлечения ретротехникой и создания коллекции Digital Vintage.

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 7

И вот, совсем недавно, такая машина снова попала в мои руки. Ее передал в коллекцию другой энтузиаст: платформа Socket 8 его не интересовала, но он понимал ее ценность. Он хотел, чтобы машина была восстановлена и радовала нового владельца. Так и получилось: никогда еще реставрация не была такой быстрой и приятной, несмотря на немалый объем работ.

Компьютер был полностью разобран и отмыт от следов прежней эксплуатации — рабочая жизнь его была долгой и не всегда безоблачной. Был заменен на идентичный натуральному испорченный за 25 лет крепеж. Поставлены новые шлейфы. Была восстановлена проводка динамика, а сам он вклеен в рамку нижнего дополнительного вентилятора — оригинальное крепление было сломано.

Жаль, но не удалось найти родной внутренний пластик — часть элементов утеряна, возможно, безвозвратно. Благо экстерьер сохранился в достойном состоянии: фронтальная панель без повреждений, лишь умеренно пожелтела, крышки — лишь с небольшими сколами краски и парой царапин. Компьютер выглядит как боевая, эксплуатируемая машина, за которой, тем не менее, следят и вовремя ухаживают.

В планах остается лишь замена диска на более соответствующий времени и увеличение оперативной памяти до 128 Мбайт. Но даже без этого машина готова к эксплуатации.

Юный пингвин


Для особенной машины хотелось выбрать операционную систему под стать ей. У меня уже компьютеры с Pentium Pro под управлением Windows NT 4.0, OS/2 Warp 3 и 4 версий, уже запланирована была машина с Windows 95 (да-да!). Так как с FreeBSD опыта у меня нет, да и это больше серверная ОС, нежели для рабочей станции, а суровый правильный Unix больше ассоциируется с RISC-системами, было решено установить одну из исторических версий Linux.

Учитывая некоторое отставание в поддержке железа, сопутствовавшее системам с маскотом-пингвином вплоть до середины «нулевых», было решено применить частый в то время подход — установить «свежую» ОС на «побывавшее в эксплуатации» железо. Red Hat Linux 5.1 середины 1998 года (почти 2 года сдвига) — оптимальный вариант. Скажу честно, пробовал и другие дистрибутивы, но «Красная Шапочка» нравится мне больше других. Очень хорош также Debian, но в старых его версиях очень тяжело с драйверами. Удобно работать начиная с версии 2.2.

В Red Hat Linux 5.1 Manhattan используется оконный менеджер FVWM. Не самый мой любимый менеджер, лучше все же WindowMaker, идущий в комплекте с Debian и Mandrake. Но после некоторого причесывания и FVWM может выглядеть красиво. Как обычно, привожу немного скриншотов для развития приступа ностальгии.

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 8

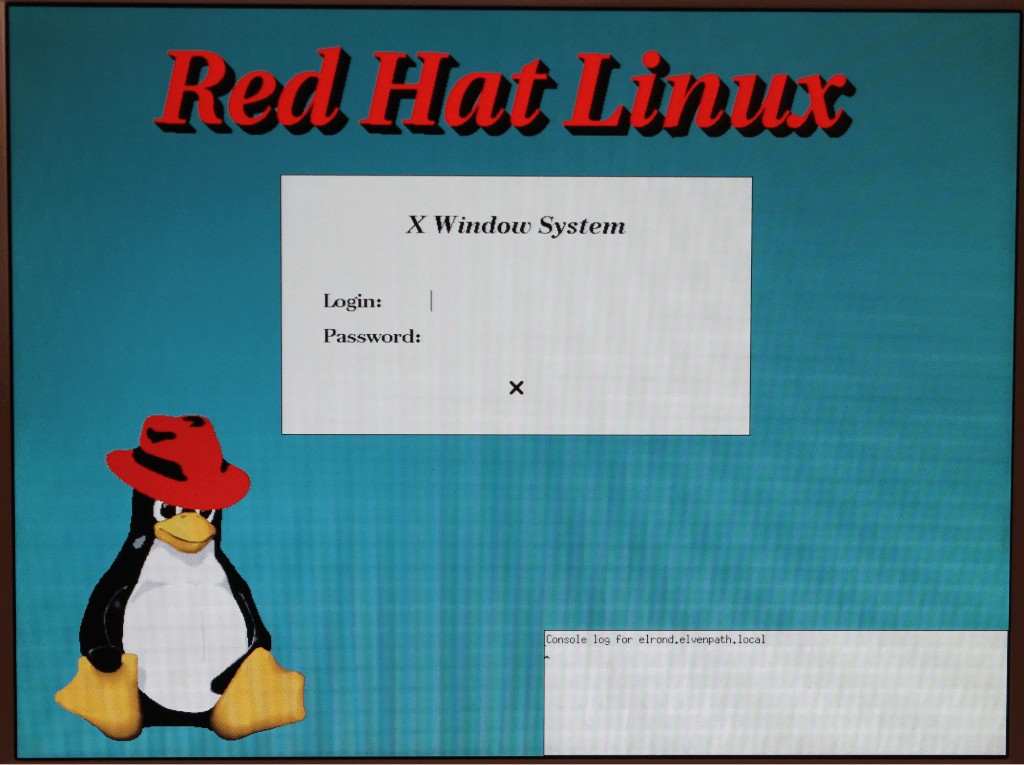

Экран входа в систему

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 9

Netscape 4.05 и Midnight Commander

Скромная знаменитость: обзор рабочей станции Digital Celebris GL 6200 - 10

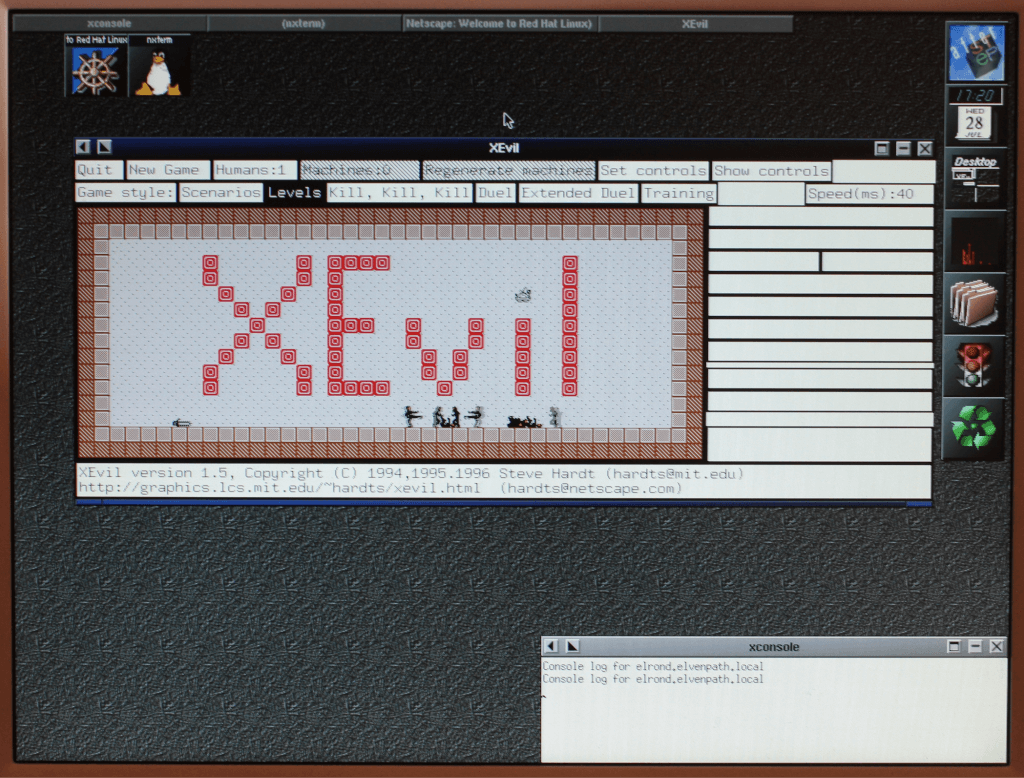

Рабочий стол AfterStep/FVWM и игра XEvil

Небольшое обещание


На этом обзор пора завершать. Digital (сотрудники компании, с теплотой вспоминающие ее по сей день, не любят акроним DEC) — один из столпов компьютерной индустрии, компания, о которой можно написать далеко не одну статью. Так и будет, обещаю.

У меня появился доступ к паре редчайших на сегодняшний день Alpha-систем, одна из которых в итоге стала еще одной жемчужиной коллекции Digital Vintage. Так что суховатые исторические очерки будут разбавлены настоящими живыми впечатлениями от настоящих монстров «Больших» вычислений.

До новых встреч!

Автор: Виталий Прокофьев
