История револьверной двери: от ручного привода до магнитной левитации - 1

Последнее время особое удовольствие доставляет мне изучение старых устройств, механизмов и патентов. Возможно, просто меняются интересы, а возможно как писал Ливий в прелюдии к своей Истории Рима: «Я нахожу древность полезным занятием хотя бы потому, что, поглощенный ею, я могу отвести глаза от бед, терзающих современный мир».

Как бы то ни было, с течением времени у меня накопилось значительное количество материалов — фотографий, выдержек из журналов и каталогов (некоторые из них очень редкие), а также чертежей архитекторов и рекламных материалов производителей револьверных дверей.

Кроме этого в истории револьверных дверей есть несколько трагических случаев, которые привели к гибели людей, изучение и анализ которых важнейшая задача, как для проектировщиков, так и для и тех, кто отвечает за внедрение и эксплуатацию.

Занимаясь продажей и установкой револьверных дверей, мы накопили значительные, а иногда и уникальные материалы, по истории появления револьверных дверей.

Мы уже писали подробный гайд по выбору автоматических дверей, частью этой истории являются и автоматические револьверные двери.

Однако история появления револьверных дверей намного богаче и интересней, и я бы даже сказал, что главная часть этой истории должна быть посвящена ручным револьверным дверям, которые сформировали в 19 веке целую субкультуру и оказали значительное влияние на архитектуру входных групп в здание.

Что такое револьверная дверь?

Само название «револьверная дверь» на английском revolving door, является классическим примером англицизма, в дословном переводе означает вращающаяся дверь, именно так ее часто и называют. Еще одно достаточно частое название револьверной двери это карусельная дверь.

Но если верить вордстату Яндекса «револьверная дверь» наиболее часто употребимое из всех, поэтому мы так и будем ее называть.

Двухсекционная револьверная дверь, установленная на входе в Мега Химки
Двухсекционная револьверная дверь, установленная на входе в Мега Химки

Револьверная дверь выполнена в виде центрального вала, к которому крепятся от двух до четырех дверных полотен (часто называют «створками») которые вращаются вокруг своей оси в круглом корпусе двери. Конструктивно револьверные двери похожи на полноростовые турникеты.

Как правило створки выполнены из стекла для снижения клаустрофобии иногда возникающей в маленьком замкнутом пространстве, и для того чтобы люди видели друг друга, и могли при необходимости взаимодействовать друг с другом. Например, регулировать скорость вращения ручной револьверной двери, комфортную для всех людей, одновременно проходящих через дверь людей.

Первоначально вращающиеся двери изготавливались диаметром от 2 до 3 метров, в зависимости от того, были ли они с двумя, тремя или четырьмя отделениями.

Пропускная способность вращающейся двери зависит от количества отсеков, заполнения отсеков и максимально допустимой скорости вращения. При условии полного заполнения отсеков и непрерывного вращения, на каждого человека, теоретическая пропускная способность двери с четырьмя отделениями, составляет 1920 в час в каждом направлении, но для практического применения, в качестве основы для расчета, обычно используется максимальная цифра 1200.

Четырехкамерные двери диаметром более 3 метров обычно не производились до 1970-х годов, когда их стали производить с автоматическим приводом и устройствами безопасности, что позволило увеличить диаметр до 6 метров. За счет увеличения размеров выросла и пропускная способность до 3000 человек в час.

Револьверные двери выпускаются двух, трех или четырех створчатыми.

Автоматические револьверные двери относятся к управляемым преграждающим устройствам и являются неотъемлемой частью интеллектуальной системы контроля доступа в здание (СКУД).

Преимущества револьверной двери

Давайте кратенько пробежимся по основным преимуществам револьверной двери, ведь именно они сделали ее абсолютным хитом.

  •  Вход в здание всегда находится одновременно и в закрытом и в открытом состоянии

Это позволяет предотвращать доступ уличного воздуха в здание, особенно важно это зимой когда в здании тепло, а снаружи холодно, и летом когда в здании прохладно за счет кондиционеров, а на улице жарко. Конечно, актуально это только для зданий с высокой интенсивностью прохода, так как любая дверь, в том числе и раздвижная автоматическая, при высокой интенсивности по факту будет находиться в постоянно открытом положении.

  •  Уменьшение негативных последствий от эффекта стека (эффект дымохода)

Возникает в высоких зданиях, когда температура на улице значительно холоднее внутренней. Теплый воздух внутри здания поднимается вверх и стремится выйти из здания через различные отверстия на верхних этажах. Это движение воздуха создает отрицательное давление воздуха на нижних этажах здания и заставляет холодный уличный воздух втягиваться в здание. Чем выше здание и чем холоднее температура на улице, тем больше отрицательное давление на нижних этажах.

Инженеры из Henderson Engineers проверили влияние эффекта стека на скорость замещения внутреннего воздуха в помещении на уличный, в условиях, когда две двери открыты одновременно, а именно так и происходит в час пик.
Отрицательное давление в вестибюле здания втягивало уличный воздух со скоростью 1 303 кубических метров в минуту.

И как вы понимаете, есть только один способ держать дверь постоянно закрытой, это использовать револьверную дверь.

  •  Экономия энергии

Даже если не брать в расчет эффект стека, для обогрева здания зимой или охлаждения летом используется достаточно много энергии. И как выяснили аспиранты Массачусетского технологического института, тип двери значительно влияет на энергоэффективность здания.

Согласно их расчетам, обычная распашная дверь пропускала через здание в 8 раз больше воздуха, чем вращающаяся дверь. Кроме того, они подсчитали, что если бы все пользовались вращающейся дверью в этом здании, то Массачусетский технологический институт ежегодно экономил бы почти 7500 долларов на отоплении здания.

Полный список плюсов и минусов револьверных дверей разбираем в нашем гайде по выбору револьверных дверей в 21 веке

Предтеча

Если верить Википедии, то славная история револьверной двери начинается в 19 веке, я, пожалуй рискну, немного дополнить уважаемую мною энциклопедию. Ну, потому что, во-первых, так интересней, а во-вторых, демонстрирует важный принцип, что неслыханных изобретений очень мало, и если покопаться в истории то, что-то похожее, уже где-то было изобретено.

Первое упоминание вращающейся двери, относятся еще ко временам древней Греции. Согласно словарю античности вращающаяся дверь это: — «механизм загораживания выхода при одновременном открытии входа. Вращающаяся дверь — изобретение эпохи античности, использовалось при организации травли зверей в цирках».

Однако, как это часто бывает с античными изобретениями, история не сохранила для нас существенных деталей и тем более изображений.

Может быть, античные вращающиеся двери выглядели как каменная вращающаяся дверь весом в 8,2 тонны, в знаменитом «Coral Castle». Замок хоть и был построен в 1920 году, но учитывая вес двери и ту легкость, с которой она вращается, совершенно точно заслуживает, как минимум, упоминания в моем обзоре.

Первые сохранившиеся изделия и конструктивно, и по предназначению похожие на вращающиеся двери начали устанавливать в начале 12 века в Европе в стены церквей, монастырей и больниц. Это были так называемые колеса для подкидышей.

Колесо для подкидышей установленное в стене (Франция)
Колесо для подкидышей установленное в стене (Франция)

Колесо для подкидышей представляло собой цилиндр, установленный вертикально во внешней стене здания, прямо как современная вращающаяся дверь, только меньшего размера. С одной из сторон этого цилиндра был проем, позволяющий поместить туда ребенка. После того как ребенок оказывался в цилиндре, его прокручивали так, чтобы младенец оказался внутри помещения, в тепле и относительной безопасности.

Такая конструкция, позволяющая анонимно и безопасно как для матери, так и для ребенка оставить брошенного ребенка. Первые колеса для подкидышей (ruota dei trovatelli) начали использовать в 1198 году в Италии. После того как Папа Иннокентий III постановил, что они должны быть установлены в стенах церквей, чтобы женщины могли тайно оставлять своих детей, а не убивать их. И по сей день множество колес для подкидышей можно найти в исторических зданиях по всей Европе.

История начинается

Первый в мире патент на настоящую вращающуюся дверь был получен немецким изобретателем Бокхакером в 1881 году. Немецкий изобретатель назвал свое изобретение «Tür ohne Luftzug» — «дверь без сквозняка». Именно это качество револьверной двери, до сих пор является ее одним из важных преимуществ. Дверь Бокхакера представляет собой вращающийся цилиндр с дверью, после входа в которую, пользователь поворачивался в сторону выхода.

История револьверной двери: от ручного привода до магнитной левитации - 4

Единственное, что мы знаем точно про дверь Бокхакера это то, что производство дверей не было запущено. Информация о господине Бокхакере из Берлина невероятно скудна.

Однако, несмотря на это мы еще вернемся к господину Бокхакеру, чуть позже и попробуем-таки ответить на вопрос, почему так вышло. Почему изобретение не привело к коммерческому успеху.

Первый коммерческий проект

Шесть лет спустя, 7 августа 1888 года, Теофилус Ван Каннел (Американский гражданин швейцарского происхождения) из Филадельфии, штат Пенсильвания, получил патент № 387 571 на свою конструкцию «штормовой двери», необычное название, учитывая, что штат Пенсильвания не имеет выхода к атлантическому океану.

История револьверной двери: от ручного привода до магнитной левитации - 5

В своей патентной заявке Ван Каннел писал: что конструкция штормовой двери обладает многочисленными преимуществами по сравнению с конструкцией обычной двери на петлях, поскольку дверь плотно прилегает к корпусу, она совершенно бесшумна в своей работе и эффективно предотвращает проникновение ветра, снега, дождя или пыли как в закрытом состоянии, так и при прохождении через нее людей. Более того, дверь не может быть открыта ветром, так как давление одинаково по обе стороны от центра движения.

История сохранила для нас фото первой установленной револьверной двери Ван Каннела, и именно благодаря этому факту именно это фото растиражировано по всему интернету, однако, на мой взгляд, у этого фото есть малюсенький такой недостаток, там не видно двери, от слова совсем.

А между тем на двери Ван Каннела стоит посмотреть, поэтому я опубликую пусть и не первую дверь, но зато дверь которую можно хорошо рассмотреть во всей ее роскоши и великолепии.

Отель «Сент-Реджис», Нью-Йорк, 1911 год, вид изнутри. Автоматически складывающаяся дверь Ван Каннеля. Стены, софит и карниз выполнены из литой бронзы и украшены ручной чеканкой.
Отель «Сент-Реджис», Нью-Йорк, 1911 год, вид изнутри. Автоматически складывающаяся дверь Ван Каннеля. Стены, софит и карниз выполнены из литой бронзы и украшены ручной чеканкой.

Джесси Дюкс и Дженнифер Масенгарб из Чикагского архитектурного фонда утверждают, что сегодня 137 лет спустя вы все еще можете увидеть несколько до сих пор используемых оригинальных дверей Ван Каннела. Просто обращайте внимание на двери, если вдруг будете прогуливаться по Chicago Loop или Streeterville (ирония). На видео ниже оригинальная дверь Ван Каннела недавно проданная в антикварном магазине

Недолго думая Ван Каннел основал в Нью-Йорке свою собственную компанию, Van Kannel Revolving Door Company, для производства и продажи своих дверей. Попутно не забывая их совершенствовать и не забывая оформлять усовершенствования в виде новых патентов.

Компания располагала собственными дерево и металлообрабатывающими цехами, а также штатом дизайнеров, чертежников и механиков, обладающих навыками во всех отраслях деревянного и металлического производства.

Для освоения европейских рынков Ван Каннел открыл филиалы в Лондоне и Манчестере в 1899 году, а затем в 1911 году полноценное производство в Уотфорде, Хартфордшир.

К 1910 году компания Van Kannel Revolving Door стала крупнейшим производителем вращающихся дверей в мире. Зафиксированные испытания в магазине Marshall Field's, Чикаго (они использовали 50 дверей Ван Каннела) убедительно доказывают способность вращающихся дверей быстро и эффективно пропускать большие массы людей.

Револьверные двери Ван Каннела в магазине Marshall Field's
Револьверные двери Ван Каннела в магазине Marshall Field's

Было проведено специальное испытание в конце рабочего дня с 17:00 до 17:10, т.е. в течение десяти минут, через одну дверь с легкостью прошли 1132 человека. Как говорится в одном из первых рекламных материалов компании.

К этому времени вращающиеся двери производства Van Kannel Revolving Door Company широко использовались во всем мире в гостиницах, общественных зданиях, небоскребах, и на пароходах (включая злополучный Титаник).

Рисунок кафе на Титанике где были установлены вращающиеся двери компании Van Kannel Revolving Door Co Ltd, кафе было расположено в кормовой части корабля
Рисунок кафе на Титанике где были установлены вращающиеся двери компании Van Kannel Revolving Door Co Ltd, кафе было расположено в кормовой части корабля

Все чаще револьверная дверь рассматривалась как символ большого престижа и часто воплощала в себе самые высокие уровни роскошной отделки — цельная бронза с искусной ручной чеканкой, резные элементы из благородных пород дерева, мраморные корпуса и стеклянные куполообразные навесы с электрической подсветкой.

В рекламном каталоге Ван Каннела за 1900 год, есть сокращенный перечень зданий, где были установлены его двери, из которого мы можем узнать, что 705 зданий находились на территории США. И вот тут уместно будет вспомнить господина Бокхакера из Берлина, потому что в этом сокращенном перечне есть не только США, но и европейские страны, в том числе и Германия. В Германии было установлено всего 42 двери. Эти цифры очень неплохо объясняют, почему у Бокхакера не было шансов, потому что в Германии в тот момент просто не была рынка, который мог бы обеспечить заказами полноценное производство.

Популярность дверей Ван Каннела не осталась незамеченной, и скоро у него появилось большое количество конкурентов.
Одним из самых заметных была компания International Steel, они начали производить вращающиеся двери под собственным брендом и получили ряд патентов в США,
Кроме собственного производства они изготавливали литую бронзовую фурнитуру для компании Ван Каннела.

Из-за ситуации с International Steel компания Van Kannel в 1932 году купила компанию Atchison Revolving Door Company - якобы за выдающееся качество деревянных изделий, а также за успех, которого добилась запатентованная на международном уровне карусельная дверь "Curved Wing".

Компания Atchison была основана в городе Атчисон в Канзасе, примерно в 1880 году, под названием The Uhrich-Atchison Millwright Company Бернсом Урихом. Урих был ответственен за ряд патентов на карусельные двери и оставался в компании вплоть до ее выкупа Ван Каннелом.

В 1940 году компания International Steel купила компанию Van Kannel Revolving Door.

Скрин из рекламного каталога об объединении трех компаний
Скрин из рекламного каталога об объединении трех компаний

Торговый персонал Van Kannel в количестве 30 человек с семьями был перевезен поездом в Эвансвилл вместе со всем заводом и деревообрабатывающим оборудованием фабрики в Атчисоне, заняв целый поезд. Том Моррис был менеджером Van Kannel в то время и оставался в компании International до выхода на пенсию.

К 1942 году International Steel имела несколько подразделений, в которых работало около 1200 человек. С началом второй мировой войны производство было переведено на изготовление понтонных мостов для правительства США.

История револьверной двери: от ручного привода до магнитной левитации - 10

Производство вращающихся дверей было возобновлено лишь в 1947 году, также как и обслуживание уже существующих дверей под марками Van Kannel и Atchison.

Самое поразительное конечно в том, что International Revolving Door Company существует и по сей день. Интересно отметить, что в архивах International Steel хранятся оригинальные полноразмерные чертежи почти всех вращающихся дверей, которые она производила. Эти чертежи часто используются для помощи архитекторам, историческим обществам и владельцам зданий в восстановлении их первоначального облика.

Социофобия Ван Каннела

В интернете часто можно натолкнуться на теорию о том, что Ван Каннел якобы спроектировал такой тип дверей, потому что был социофобом. Ему не нравилось оказываться в ситуациях когда он и какой-нибудь другой мужчина одновременно подходили к двери, и для того чтобы пройти кто-то должен быть уступить.

Хуже того, Ван Канелю приписывают женоненавистничество, якобы он ненавидел открывать двери для женщин и пропускать их вперед. Как подтверждение этой теории указывают, что он никогда не был женат.

Фактчекеры со Snopes.com прошерстили почти 500-страничную автобиографию и личный дневник Теофила Ван Каннела и не нашли никаких свидетельств которые могли бы подтвердить наличие каких-либо социальных фобий связанных с женщинами. И даже наоборот, как выяснилось, Ван Каннел был женат на Аманде Клейтон из Честера, штат Иллинойс, и в ноябре 1867 года у пары родилась дочь по имени Лулу.

Ван Каннел с женой и дочерью
Ван Каннел с женой и дочерью

Кроме этого им удалось выяснить, что Ван Каннел часто писал своей матери, регулярно навещал сестру и ее семью, с любовью писал о своих родственницах в своем личном дневнике. Так что история с социофобией не более чем выдумка.

В какую сторону вращать?

Первые револьверные двери вращались против часовой стрелки, как и современные – такое правило было принято по всему миру. Для этого было две причины. Во-первых, подразумевалось, что для первого толчка, который заставит дверь крутиться, чаще всего будет использоваться правая рука. Во-вторых, и видимо в главных, в США и в Европе было широко распространено именно правостороннее движение потока людей.

В странах с левосторонним движением, например в Великобритании, вращающиеся двери вращаются по часовой стрелке, так что вход и выход находятся с левой стороны.
Необычная пара вращающихся дверей в мэрии Лондона, одна дверь вращается по часовой стрелке, другая вращается против часовой стрелки.

Первая автоматическая револьверная дверь

Первые револьверные двери были ручными, и вообще 99% всех материалов посвящены именно им. Однако уже в 1910 в рекламном каталоге дверей Ван Каннела, есть предложение дооборудовать револьверную дверь электродвигателем. Но судя тому, что этому дополнению уделена всего лишь одна страница в 70-ти страничном каталоге, автоматические двери не пользовались особым спросом.

Описание из каталога Ван Каннела: — «Двигатель устроен так, что створки могут вращаться постоянно, или швейцар может запустить вращение створок нажатием кнопки, когда необходимо чтобы люди могли войти в здание.
Это устройство, показанное и описанное выше, особенно подходит для дверей, установленных в гостиницах и универмагах»

Электродвигатель, который Ван Каннел предлагал установить в револьверную дверь
Электродвигатель, который Ван Каннел предлагал установить в револьверную дверь

Несмотря на упоминание в каталоге, мы не имеем данных, была ли установлена хоть одна автоматическая дверь Ван Каннела.

Первая установленная автоматическая револьверная дверь

Самое раннее упоминание установленной автоматической револьверной двери, относится к тому же 1910 году. Любопытно то, что эта автоматическая дверь была усовершенствованием, которое выполнили сами владельцы с уже установленной ручной револьверной дверью.

Об этом удивительном факте нам рассказывают в журнале «The Bankers Magazine» за 1910 год.

Скрин из журнала «The Bankers Magazine»
Скрин из журнала «The Bankers Magazine»

Вот краткое описание работы автоматической револьверной двери:
«Установка автоматических вращающихся дверей была довольно простой, поскольку работа заключалась ни больше, ни меньше, как в доработке двух старых ручных револьверных дверей в автоматические с помощью пары электродвигателей.

Центральный ротор каждой двери был соединен с электродвигателем, который обеспечивал их постоянное вращение. Была предусмотрена возможность защиты от несчастных случаев, которые могут произойти с теми, кто, не зная особенностей работы автоматической двери, будет входить в нее слишком медленно. Существует возможность зацепиться за одежду, но нет абсолютно никакой опасности серьезного несчастного случая. Достаточно слегка надавить на ручку двери, чтобы ремень соскользнул и дверь осталась неподвижной. Если одежда спасена, давление на ручку ослабляется, и дверь продолжает вращаться, как ни в чем не бывало. До сих пор ни один банк в Питтсбурге не использовал такое ноу-хау.

Позже, в исследовании, проведенном студентами Массачусетского технологического института, в котором среди прочего и процент использования вращающихся ручных револьверных дверей по сравнению с обычной распашной дверью. Исследование показало, что только 23% людей, входящих и выходящих из здания, проходили через вращающуюся дверь, одна из причин была в том, чтобы повернуть револьверную дверь нужно ее толкать руками, что достаточно трудно или неудобно для некоторых людей.

Проблемы безопасности

К сожалению, почти любая большая история имеет хотя бы несколько трагических страниц, есть эти страницы и в истории револьверных дверей.

Подробно задокументирована трагическая гибель как минимум двух детей. По какой-то роковой случайности оба несчастных случая произошли в марте 2004.

Гибель ребенка в аэропорту в Германии
19-месячный мальчик трагически погиб в аэропорту Кёльн/Бонн в Германии.
Ребенок застрял в автоматической револьверной двери, когда попытался пробежать за прошедшей вперед матерью. Правая рука мальчика оказалась зажата между неподвижной внешней стенкой и вращающейся внутренней. В результате тело ребенка оказалось втянуто в узкий зазор между элементами двери.
Чтобы остановить электродвигатель и вытащить тело мальчика, пришлось отключать резервные батареи.
Причиной смерти стало сочетание компрессионной травмы головного мозга с компрессией грудной клетки.

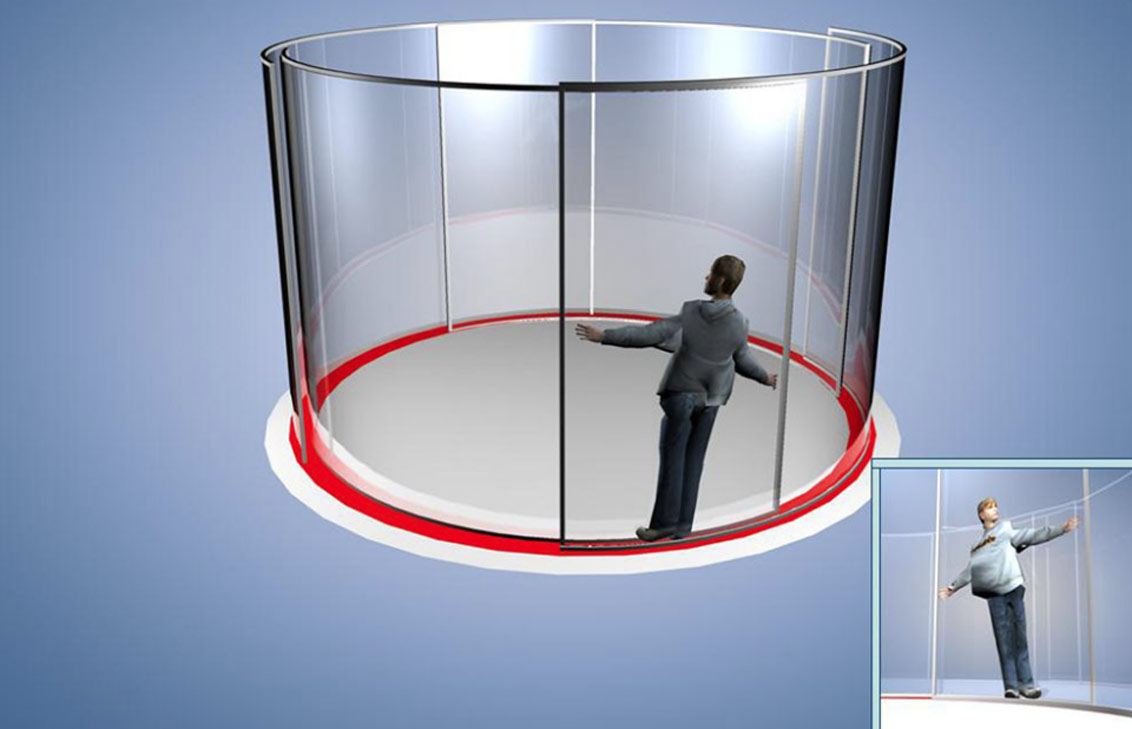

На изображении показано как ребенок оказался затянутым в узкий 40-миллиметровый зазор между вращающейся дверью и неподвижным внешним элементом
На изображении показано как ребенок оказался затянутым в узкий 40-миллиметровый зазор между вращающейся дверью и неподвижным внешним элементом

В результате последующего расследования было установлено, что главной причиной, которая привела к смерти ребенка, был тот факт, что двигатель создавал усилие в диапазоне 817-2027 Ньютонов, что намного превышает допустимое 400, указанное в директивах ЕС. Кроме этого, не сработали инфракрасные датчики безопасности, а аварийный выключатель и вовсе установлен не был.

Гибель ребенка в небоскребе в Японии
В марте 2004 года 6-ти летний мальчик, попытался вбежать впереди своей матери в закрывающуюся автоматическую вращающуюся дверь в небоскребе в Роппонги, Токио. В результате чего его голова оказалась зажата между вращающейся дверью и дверным косяком. Удар был настолько сильный, что ребенок получил повреждение головного мозга и умер.

На фотографии показано изображение того, как ребенок был зажат между вращающейся дверью и дверной коробкой.
На фотографии показано изображение того, как ребенок был зажат между вращающейся дверью и дверной коробкой.

В результате расследования выяснилось, что одной из причин, приведших к трагедии, была большая масса двери 2,7 тонны, ее диаметр составлял 4,8 метра.
В тот момент, когда голова мальчика оказалась между лопастью и коробкой двери, край двери вращался со скоростью 78 см/с. Большой вес двери в сочетании с такой скоростью вращения привел к гигантской силе удара в 5700 Ньютонов в моменте, а после остановки сила в 2000 Ньютонов, продолжала действовать на голову мальчика.

Эти значения намного превосходят усилие, которое приведет к повреждению черепа. Эти значения стали известны из серии экспериментов, проведенных с трупами в США в 70-х годах. Критическое значение для взрослого человека 2000 Ньютонов, а для ребенка - 1000.

В результате расследования выяснилось и то, что японская револьверная дверь была произведена в результате местного импортозамещения. По сути, просто скопирована с европейского аналога, в результате копирования некоторые свойства европейских дверей были утрачены, в частности, более легкий вес и низкая скорость вращения. В результате чего и произошла трагедия, приведшая к смерти.

Кроме этого после инцидента выяснилось, что до трагического случая 32 человека получили легкие травмы, вызванные вращающимися дверями в этом небоскребе. По мнению авторов расследования, эти данные подтверждают закон Хейнриха о том, что перед 1 крупной аварией происходит 30 мелких аварий.

В марте 2005 года прокуратура Японии предъявила обвинения трем лицам в профессиональной халатности, повлекшей за собой смерть: старшие руководители Mori Building Co. Юзо Тада и Юкихиро Кояма, а также Хисанобу Кубо - директор компании производителя вращающихся дверей Sanwa Tajima Corporation. Все трое признали себя виновными и были приговорены Юзо Тада и Юкихиро Кояма к 10 месяцам, а Хисанобу Кубо к 14 месяцам лишения свободы, условно.

Пожар в ночном клубе Cocoanut Grove
Трагедия, произошедшая в 1942 году в ночном клубе Cocoanut Grove в Бостоне, заставила вздрогнуть весь мир, а также вызвала беспокойство у производителей и потребителей вращающихся дверей. В результате пожара погибло 490 человек и 166 человек серьезно пострадали. Это был самый смертоносный пожар в ночном клубе в мировой истории.

Причину возгорания установить не удалось, несмотря на множество версий. Основная причина, приведшая к массовой гибели людей и указанная в официальном отчете: очень быстрое распространение огня.

По мнению пожарного комиссара Бостона Уильяма Рейли огонь достиг главного входа в течение 2-5 минут после возгорания, сделав невозможным эвакуацию через него. Второй причиной была огромная сила самого возгорания, объем которого с точки зрения Рейли был очевиден по обугленному состоянию наружной штукатурки здания в месте главного входа (фото ниже). И далее Рейли пишет, что после того как огонь достиг двери, далее цитата «кажется, что дверь заклинило».

Видимо причина, по которой Рейли делает оговорку «кажется», в том, что от двери практически ничего не осталось кроме центрального вала, и оснований для более однозначных выводов просто не было.

Главный вход в клуб, оборудованный револьверной дверью
Главный вход в клуб, оборудованный револьверной дверью

В результате расследования было выявлено множество проблем и нарушений действующих правил пожарной безопасности, которые были хорошо задокументированы. Переполненность клуба (в клубе, рассчитанном на 460, находилось около 1000 человек), были заблокированы или закрыты все выходы и окна, использовались распахивающиеся внутрь двери, легковоспламеняющаяся внутренняя отделка, отсутствие указателей выхода и аварийного освещения и множество других.

Эта трагедия нашла свое отражение в переписке между компаниями International Steel и Colman & Sons. Хоть мы и не можем целиком полагаться на достоверность, так как ведется она между компаниями производителями, а значит заинтересованными сторонами.
Однако это показывает внимание производителей к вопросам безопасности, в том числе еще до трагедии в Cocoanut Grove револьверные двери могли быть оборудованы складывающимися под давлением створками. В рекламных каталогах Ван Каннела это часто упоминается как преимущество револьверных дверей.

Письмо из International Steel в Colman & Sons.
Письмо из International Steel в Colman & Sons.

Несмотря на множество источников, мы практически не имеем информации о револьверной двери, которая была установлена в Cocoanut Grove, кто был производителем двери, из какого материала были выполнены створки, были они оборудованы складывающимися под давлением створками, а если да то была ли попытка их складывания, и сложились ли они в итоге.

Реакция властей, вызванная пожаром, привела к большому количеству изменений в правилах пожарной безопасности, а также к более строгому обеспечению соблюдения существующих законов. В том числе были приняты директивы, запрещающие использование револьверных дверей в качестве единственного выхода.

Вращающаяся дверь в искусстве

Будучи непременным атрибутом почти всех роскошных зданий на западе, револьверные двери оставили значительный след в искусстве и общественной жизни.

Кино
Дебют вращающихся дверей состоялся в фильме The Kid великого Чарли Чаплина в 1921 году. И здесь слова излишни.

Немного позднее, револьверная дверь появилась в не менее великом фильме Крестный отец у не менее великого Фрэнсиса Форда Копполы

Дизайн
Иногда вращающиеся двери встречаются как декоративные элементы в интерьере квартир. Дизайнеры из Tomokazu Hayakawa Architects превратили устаревшую квартиру 1970-х годов в Токио в современное роскошное жилище.

История револьверной двери: от ручного привода до магнитной левитации - 18

Они использовали простую ручную вращающуюся дверь как часть стеклянного ограждения для обрамления входа из прихожей в квартиру.

Политика
«Вращающаяся дверь» — известная телевизионная реклама, снятая для Джорджа Буша старшего во время президентских выборов в США в 1988 году.
В ролике показан ряд осужденных, входящих и выходящих из тюрьмы через вращающуюся дверь. Идея ролика в том чтобы показать Дукакиса (противника Буша) как недостаточно строгого борца с преступностью. Вращающаяся дверь использована как отсылка к термину, используемому в криминологии для обозначения рецидивизма «синдром вращающейся двери». В ролике подразумевается, что из-за решений Дукакиса на посту губернатора, наказания для заключенных были несущественными.

Что дальше?

Архитектор Алан Бирдмор в своей книге посвященной револьверным дверям выделяет 180 международных патентов оказавших значительное влияние на развитие револьверных дверей.

И действительно, они прошли долгий путь от величественных и роскошных ручных револьверных дверей, изобретенных в 19 веке, до современных автоматических дверей, использующих магнитную левитацию. В таких дверях дверные панели приводятся в движение непосредственно бесконтактными магнитными полями, а не обычной системой из ремней или зубчатых передач.

Электромагнитная технология прямого привода – FLEX Direct Drive ATRIUM FLEX от dormakaba

История револьверной двери: от ручного привода до магнитной левитации - 19

Это создает чрезвычайно компактную автоматизированную систему с низкой степенью износа, обеспечивающую абсолютно бесшумное движение.

Сохраняя первоначальные преимущества защиты от проникновения уличного воздуха и шума, револьверные двери обросли усовершенствованиями в области простоты и легкости использования, безопасности, устойчивости и надежности, благодаря чему, скорее всего и в будущем, револьверные двери будут лучшим решением для высоток и зданий с высокой интенсивностью трафика.

На данный момент множество компаний производят и продают револьверные двери, и как вы понимаете все они отличаются друг от друга. Стоит револьверная дверь как крыло от боинга, поэтому особое значение приобретает процесс выбора из множества брендов на рынке. Мы в «Интемс» занимаясь 15 занимаемся проектированием, поставкой оборудования и монтажом СКУД, накопили значительный опыт и с удовольствием им делимся, в рамках наших бесплатных консультаций.

Автор: Алексей Титов
