Отладка микроконтроллеров ARM Cortex-M по UART

в 9:48, , рубрики: cortex-m, stm32, программирование микроконтроллеров

В данной статье я расскажу вам как можно использовать регистры отладки и breakpoint'ов в микроконтроллерах, построенных на ядрах ARM Cortex-M

Введение

Знали ли вы что ядра ARM Cortex-M в микроконтроллерах могут отлаживать сами себя?
Оказывается могут.

Читая Technical Reference Manual на ядро Cortex M3 обнаружил что у него есть прерывание DebugMon. Далее проанализировал все регистры с ним связанные. В итоге выяснил что МК может попадать в это прерывание при условии равенства регистра PC и одного из регистров FP_COMP.
Это означает что мы можем устанавливать точки останова в отлаживаемой прошивке. Так-же можно принудительно вызывать прерывание DebugMon установив бит MON_PEND регистра DEMCR в 1.

Проверка теории

Так как данные регистры присутствуют во всём семействе ядер ARM Cortex-M, возьмем первую попавшуюся отладочную плату. У меня это оказалось stm32f723e-disco. Для того чтобы не тратить время на написание инициализационного кода периферии, используем CubeMX
Из периферии нам понадобится лишь UART6, соединенный с ST-Link'ом и светодиод на плате:

Настройки в CubeMX


Генерируем проект и сразу открываем его IDE.

Для того чтобы не запутаться в регистрах связанных с отладкой, сразу введем для них определения в коде:

Определения регистров

#define DHCSR (*(uint32_t*)0xE000EDF0)
#define DCRSR (*(uint32_t*)0xE000EDF4)
#define DCRDR (*(uint32_t*)0xE000EDF8)
#define DEMCR (*(uint32_t*)0xE000EDFC)

#define NUMOFBKPTS 8

typedef struct {
  uint32_t FP_CTRL;
  uint32_t FP_REMAP;
  uint32_t FP_COMP[NUMOFBKPTS];
} fp_t;

#define FP ((fp_t*)0xE0002000)

Для проверки что наш проект в принципе работает, пишем код, мигающий светодиодом:

Мигаем светодиодом

  while (1)
  {
    for (int i=0;i<1000000;i++)
      asm("nop");

    HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_7);
  }

Светодиод успешно заморгал, значит проект успешно компилируется и запускается.

Добавляем в этот цикл строчку:

asm("BKPT #0");

Эта ассемблерная вставка является программной точкой останова. Теперь при отладке через ST-Link программа всегда будет останавливаться на этой строчке. Выходим из Debug в IDE и светодиод начинает моргать как и раньше.

Но что нам это дало?

А то что мы можем отлавливать точку останова прерыванием DebugMon.

Пишем его обработчик:

Обработчик DebugMon

void DebugMon_Handler(void)
{
  while (1)
  {
    if ((USART6->ISR & USART_ISR_TXE) != 0U)
    {
      USART6->TDR = '!';
    }
  }
}

Компилируем, прошиваем и ничего не изменилось. Чтобы разрешить работу прерывания DebugMon, нужно поднять бит MON_EN в регистре DEMCR.

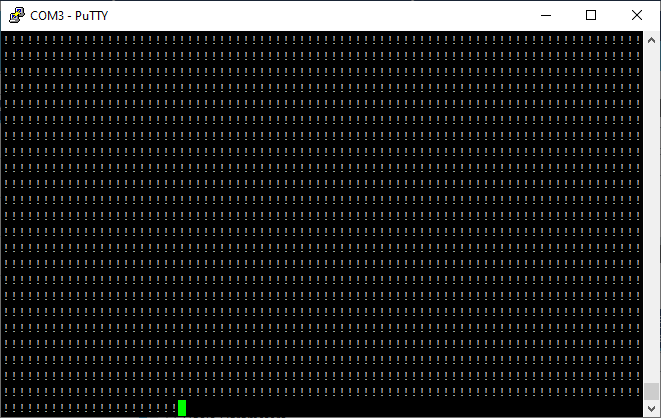

Теперь при отладке через ST-Link программа будет останавливаться как и раньше на этой строчке. Как только мы выйдем из режима отладки, в терминале начнут появляться восклицательные знаки:

Вывод терминала


Далее проверяем тоже самое с регистром FP_COMP.

Находим адрес любой инструкции в цикле функции main средствами IDE и активируем точку останова:

FP->FP_COMP[0] = 0x080017CC | 1; // адрес середины бесконечного цикла = 0x080017CC

При отключенном аппаратном отладчике, микроконтроллер тоже попадает в прерывание DebugMon.

Как это можно использовать

С помощью вышеприведенных регистров и прерывания DebugMon возможно реализовать отладку микроконтроллера без SWD/JTAG отладчика. Так-же становится возможным отлаживать прошивку устройства, с которым есть связь, но доступ к выводам SWD затруднен.

Продолжение следует…

Автор: Дмитрий
