Что такое планер?

Это летательный аппарат тяжелее воздуха, но при этом не имеющий двигательной установки. Он поддерживается в полёте за счет аэродинамической подъемной силы, создаваемой на крыле набегающим потоком воздуха и вместо маршевой силы двигателя использует гравитацию. В общем, планер превращает свою потенциальную энергию (высоту) в кинетическую (скорость) и наоборот. А ещё за счет своего небольшого веса и больших крыльев может использовать восходящие воздушные потоки как лифт, чтобы пополнить запас потенциальной энергии.

Зачем они нужны?

На заре развития планеризма задача была одна – удержать безмоторный летательный аппарат тяжелее воздуха в полете в течение более-менее продолжительного времени. Потом уже стали разбираться – а зачем? Задачи для планеров придумали такие:

  • спортивная (учебные планеры, высший пилотаж, рекорды)
  • экспериментальная (давайте что-нибудь построим и посмотрим как оно полетит)
  • перевозка грузов и людей (например для десанта)
  • исследование атмосферы

А покататься?

Учебные планеры – двухместные, поэтому позволяют катать пассажиров. Такое развлечение дешевле, чем полет на спортивном самолете (ценник за ознакомительный полёт от 4000 рублей, основная составляющая цены – это стоимость буксировки самолётом). Посадка тандемом, один за другим. Спереди в кабине садится пассажир, сзади – инструктор. Задача катающегося – без разрешения ничего в кабине не трогать. Ну и вовремя предупредить, если укачало и хочется на землю.

Приятный бонус отсутствия двигателя – планер летит тихо.

Если хочется попробовать управление – на высоте можно и порулить. Инструктор покажет, что надо делать. Если понадобится – подправит (все органы управления дублируются). Самый популярный учебный планер (да и вообще самый распространенный планер в мире) – это Л-13 Бланик, разработанный чехословацкой фирмой LET. В большинстве клубов обучают и катают именно на нем.

Если хочется побольше адреналина — можно напроситься на пилотаж.

На Л-13 с пассажиром разрешено выполнять такие фигуры, как:

  • мертвая петля
    Про планеры - 2
  • поворот на горке
    Про планеры - 3
  • переворот
    Про планеры - 4
  • переворот Иммельмана Про планеры - 5

А вот бочку и перевернутый полет с пассажиром на Л-13 выполнять нельзя.

Зато если хватит смелости, можно попросить показать штопор. На многих самолетах намеренный штопор выполнять запрещено, а вот для учебного планера это – стандартное упражнение, которое должен уметь выполнять любой пилот.

Про планеры - 6

Полет

Чтобы планер начал парить самостоятельно, ему надо как-то набрать высоту. Это можно сделать несколькими способами:

  1. Аэробуксировка – самый популярный способ запуска планера. Планер буксировочным фалом прицепляется к самолету и затягивается так на высоту (такая летящая парочка называется аэропоездом), где отцепляется и начинает самостоятельное парение. Один самолет может одновременно буксировать два планера.
  2. Запуск с помощью лебедки. Тут уже лебедка тянет трос, потом планер отцепляется и летит сам. Взлет получается более крутой и короткий. Лебедка не может затянуть на ту высоту, на которую затягивает самолет, поэтому и полет получается короче, если не получится поймать восходящий поток. Зато это дешевле, чем самолетом, ну и вроде как экологичнее
  3. Самостоятельный взлет – актуален для мотопланеров (со встроенной силовой установкой). В отличие от самолета, мотопланер использует свой движок не все время, а только при необходимости набора высоты (на старте или когда надо дотянуть до аэродрома)
  4. Есть еще другие варианты – скатить планер с горы, запульнуть его с той же горы на чем-то вроде большой рогатки, отбуксировать автомобилем, но такие варианты не так популярны, как аэропоезд и лебедка

Одна из самых важных характеристик планера – это его аэродинамическое качество (К). Не вдаваясь в подробности, можно сказать, что качество — это сколько метров в длину может пролететь летательный аппарат при потере одного метра высоты в штиль. То есть планер с качеством 30 может улететь на 30 метров, пока теряет метр высоты. Качество планеров может достигать 60 единиц и более.

Это достигается за счет малого веса и удлиненного крыла. У самолетов оно значительно меньше. Например, у Бланика Л-13 максимальное качество Kmax=28,5, а у самолета Ан-2, который этот планер может отбуксировать на высоту, Kmax=10.

Самолет без двигателя не сможет продолжить маршрут «по-планерному», но и не свалится как кирпич – аэродинамического качества хватает, чтобы спокойно сесть на подобранную с воздуха площадку. Это относится и к многотонным пассажирским лайнерам. Например, у Аэробуса A320-214 аэродинамическое качество около 17, что позволило 15 января 2009 года после столкновения со стаей птиц и отказа обоих двигателей посадить его на Гудзон. Если заморочиться с летучестью самолета и довести Кmax до 37, то можно получить Virgin Atlantic GlobalFlyer и пролететь на нем кругосветку без дозаправки.

Чтобы не просто планировать сверху-вниз, но и набирать высоту, планеристы используют восходящие воздушные потоки. Чаще всего используют термики (термические потоки). Они возникают в тех местах, где солнце лучше всего прогревает земную поверхность. Например, над дорогами и пашнями – они темные и хорошо нагреваются. Теплый воздух от земли поднимается наверх и этим пользуются планеристы. Термики позволяют быстро набрать высоту, нужную для длительного планирования, так как имеют вертикальную скорость несколько метров в секунду и сами могут подниматься на километры. Высота термика зависит от разных факторов: он может достичь инверсионного слоя и там остановиться, может дойти до точки росы и образовать кучевое облако, а может просто постепенно раствориться, перемешавшись с окружающим воздухом.

Так как для полетов в термических потоках необходимо, чтобы прогревался воздух, в средних широтах такие полеты эффективны только весной и летом. Потоки обтекания возникают при взаимодействии воздушных масс с элементами рельефа. Например, когда ветер встречает склон холма. Сам по себе такой поток не может поднять планер выше, чем на несколько сотен метров над холмом, но может усиливаться термическим потоком от нагрева склона солнцем.

В горах можно встретить волновые потоки – они образуются при обтекании воздушной массой горных хребтов. Планер в таком потоке может подняться на высоту 15 км. Мировые рекорды по высоте подъема и дальности полета были установлены благодаря волновым потокам.

Хочу стать пилотом

Во времена расцвета Осоавиахима и ДОСААФа планер был промежуточной ступенью от авиамоделизма к авиационному училищу. Многие летчики так и начинали – сначала авиамодельный кружок, потом планерный клуб ДОСААФ, потом самолетный ДОСААФ и авиационное училище. Планер позволяет ощутить полет и разобраться с пилотированием до перехода на более сложную и тяжелую авиационную технику.

Сейчас планерных клубов не так много, как в СССР, взрослые пилоты оплачивают обучение из собственного кармана (для школьников возможны варианты), но планеризм все еще остается самым доступным по финансам способом обучения пилотированию. Никаких особых требований к курсанту для начала обучения не требуется (разве что ограничение по весу в 110кг), перед началом полетов нужно только пройти ВЛЭК – врачебно-летную экспертную комиссию. Для планеристов она не так сурова, как для космонавтов или пилотов пассажирских лайнеров, надо просто запастись терпением и несколько раз съездить в соответствующее медучреждение, чтобы пройти всех специалистов.

Планерные клубы России готовят пилотов по стандартной программе (называется КУЛП-ПСБ-2013, что расшифровывается как Курс учебно-летной подготовки на планерах и самолетах-буксировщиках). Там расписано все, что предстоит изучить будущему пилоту-планеристу.
А изучить ему предстоит очень многое еще до того, как он первый раз сядет в планер – перед началом практики обязателен курс теории. Это очень много тем, от конструкции планера и аэродинамики до метеорологии и авиационного права.

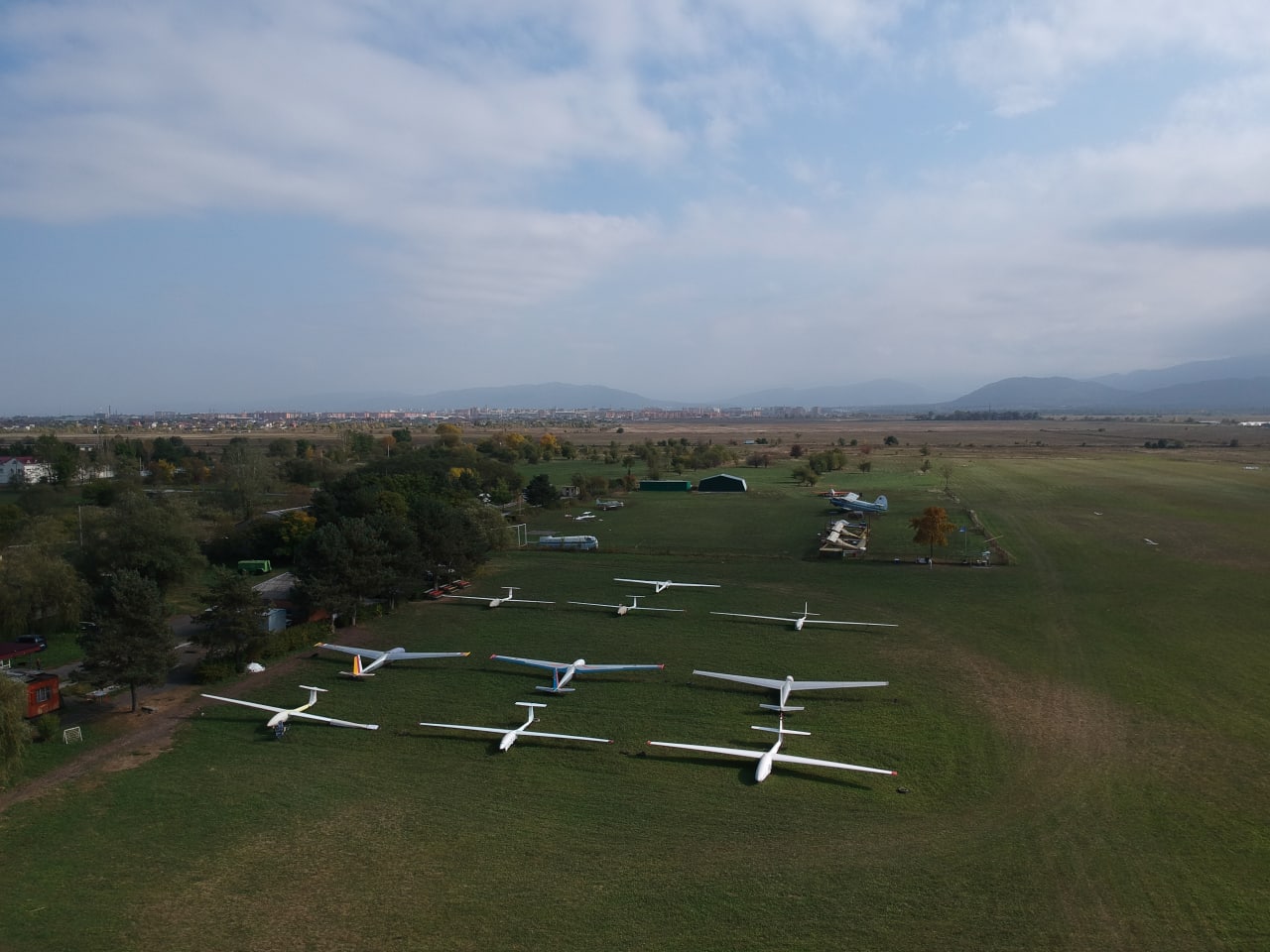

В какой клуб ни пойди – учиться скорее всего будешь на планере Л-13 Бланик. В распоряжении авиаклуба могут быть еще другие планеры «для продвинутых».

Про планеры - 7

Учебный курс делится на «года» (на самом деле год — это не год в географическом смысле, а определенное количество часов налета и освоенных упражнений). В первый год курсант готовится к самостоятельному вылету по кругу (отрабатывает взлеты и посадки) и в зону (от 800 до 1000 м на буксировке). Цель первого года – получение уверенных навыков управления планером.

Второй год нацелен на обучение эффективной работе в восходящих потоках воздуха и маршрутные полеты.

Дальше можно бесконечно совершенствоваться, изучать другие виды планеров или даже стать инструктором.

Весь полетный опыт спортсмена фиксируется в его летной книжке. Это документ, содержащий все когда-либо пройденные упражнения и полетные задания. Можно пройти первоначальное обучение в одном авиаклубе, а продолжить в другом – и доказательством пройденной первой ступени будет служить летная книжка.

Для первоначального обучения, в отличие от маршрутных полетов, ограничения по погоде не так строги – круги можно крутить почти в любую погоду. К тому же сзади сидит инструктор, который в случае чего подстрахует.

Но учтите, что не все аэродромы работают круглогодично. Грунтовые полосы в межсезонье превращаются в кашу, а зимой надо менять колеса на лыжи (самолету-буксировщику тоже) и это не все делают. Лучше заранее связаться с выбранным авиаклубом и узнать про сезонность. Заодно спросить, когда лучше начинать обучение – изучению теории никакое состояние ВПП не помешает.

Маршруты, в отличие от кругов, уже сильно привязаны к погоде. Поэтому курсанты второго года обучения в числе прочего должны уметь подбирать места для посадки вне аэродрома на случай, если погода испортилась.

Так как планер не может сам улететь с места аварийной посадки, его эвакуируют одним из двух способов:

  • если посадка произошла недалеко от аэродрома и площадка позволяет взлёт аэропоезда, то прилетает самолет-буксировщик
  • если нет возможности подняться с самолетом, то планер разбирается и эвакуируется с места посадки в специальном автомобильном прицепе.

Устройство планера

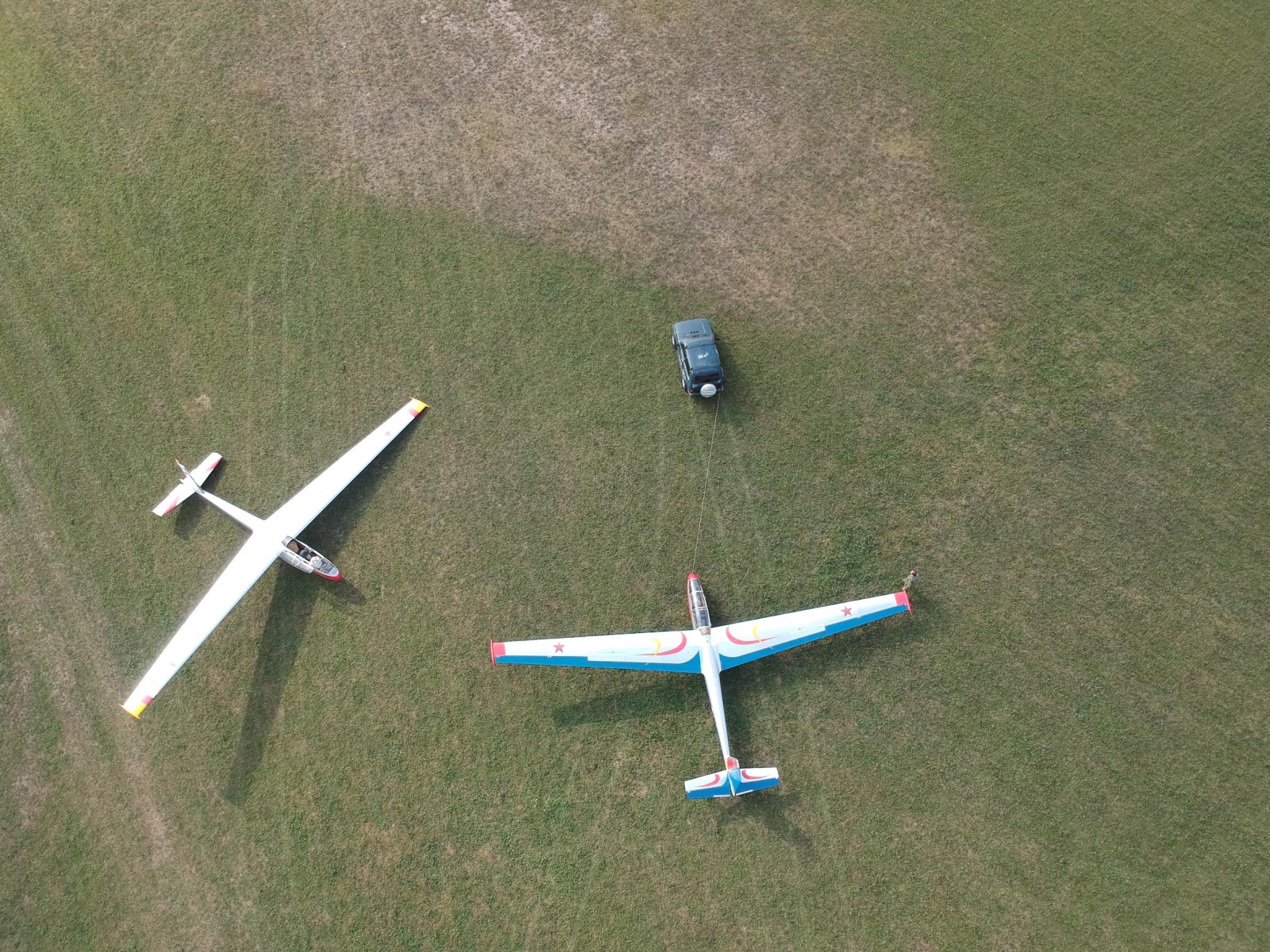

Вот как выглядит тот самый учебный планер Л-13 Бланик.

Про планеры - 8

По конструкции он не сильно отличается от самолета – к фюзеляжу крепится крыло и хвостовое оперение. Кабина спереди, перед кабиной нет капота, потому что зачем капот, если нет двигателя. Буксировочное приспособление состоит из буксировочного замка, расположенного в передней части фюзеляжа и боковых замков по бортам (боковые используются для буксировки лебедкой). Все три замка открываются рукояткой из кабины.

Шасси состоит из колеса, оснащенного механическим тормозом, демпфера и рычажного механизма управления. В полете шасси поднимается, немного выступая за контуры фюзеляжа, так что с убранным шасси тоже можно сесть. Зимой вместо основного колеса можно поставить лыжу. Кроме колесного шасси есть еще хвостовая опора – костыль для торможения о грунт.

Про планеры - 9
[картинка из книги «Планеры и планеризм» В.М. Замятин, 1974]

Кабина

Про планеры - 10

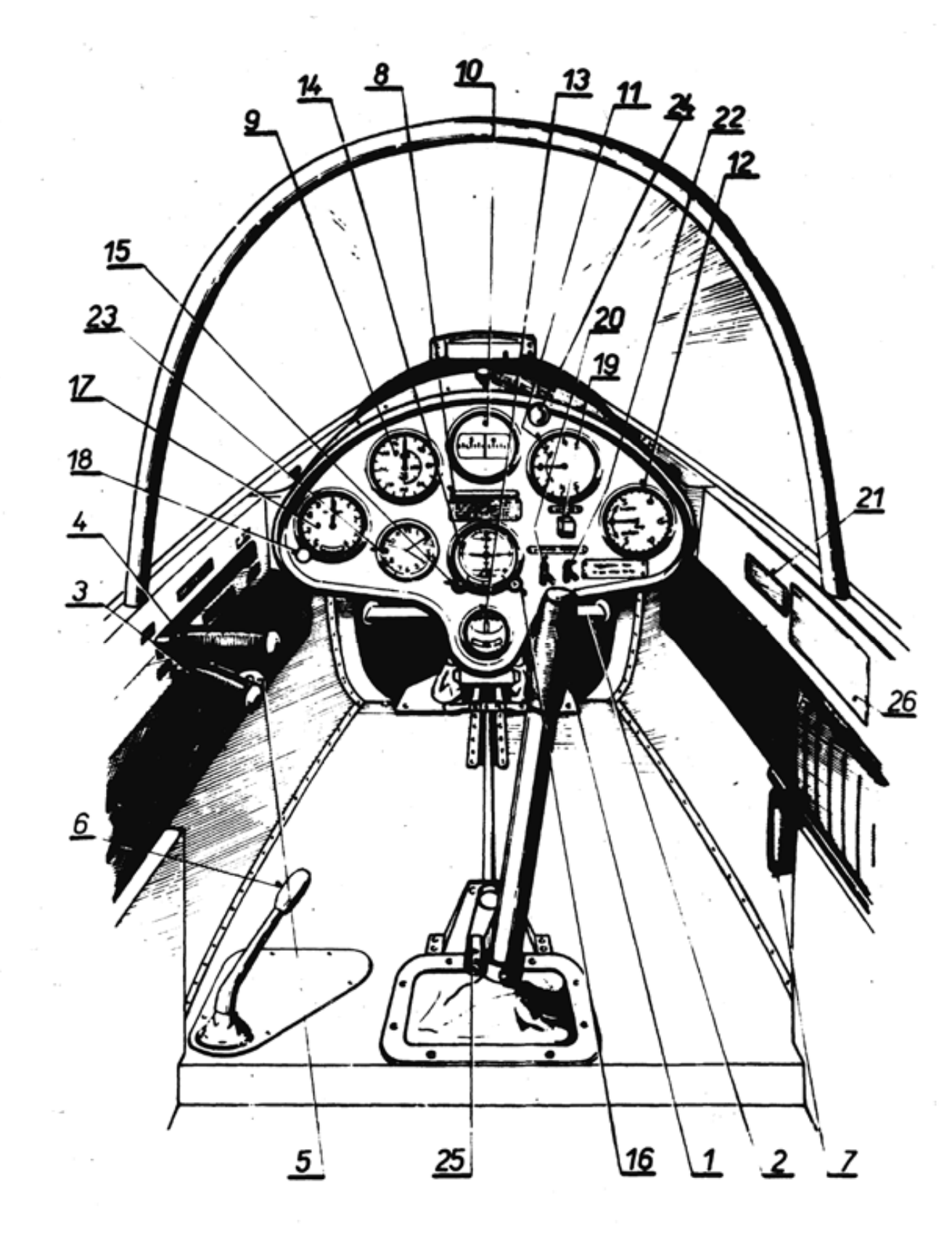

Кабина тоже особо от самолетной не отличается. Ручка (1) отвечает за управление по кренам и тангажу, педали (2) крутят руль направления. Ручки слева (3, 4, 5) управляют тормозным щитком, закрылками и триммером руля высоты. Рычаг слева от ручки управления, похожий на ручник (6) – это собственно ручник (точнее рычаг тормоза колеса). По правому борту (7) – рычаг управления шасси. Большой желтый рычаг прям посередине приборной панели – это выключатель буксирного троса (8). Приборы стандартные: указатель скорости (9), компас (10), аж два вариометра (один до 5 м/c (11), второй до 30 м/с (12)), указатель поворота (13), высотомер (17). Опционально может еще стоять авиагоризонт (14) и часы (23).

Про планеры - 11

Роль индикатора скольжения выполняет веревочка, прицепленная снаружи кабины. Это как шарик на указателе скольжения, только веревочка. Без скольжения набегающий поток воздуха направлен прямо на планер и она висит прямо. Если веревку сдуло в сторону – значит появилось скольжение.

Далеко ли можно улететь

Суть планерного спорта – это маршрутные полеты. Умея работать с восходящими потоками, можно летать очень большие расстояния. Рекорд по максимальной дистанции на планере – 3009 км. Этот полет выполнил немецкий планерист Клаус Ольман. Но и планер у него был не учебный, а Nimbus 4 DM с аэродинамическим качеством 60. Этот же пилот в феврале 2014 года пролетел на планере над Эверестом.

Для маршрутных полетов нужно в совершенстве управлять планером и разбираться в метеорологии, так как отцепленный от буксировщика планер может в дальнейшем набрать высоту только за счет движений воздуха. Собственно так и совершаются дальние перелеты – планер набирает высоту, где это возможно, а затем за счет своего аэродинамического качества парит дальше по маршруту.

Про безопасность

Многие слышали, что авиация – это самый безопасный вид транспорта. Тому служат и отточенные годами правила полетов и серьезные требования к состоянию летательного аппарата и не менее серьезные к навыкам и состоянию пилота.

Но можно немножко пофантазировать. Чего можно бояться при полете на однодвигательном самолете? Наверное, остановки двигателя. Но это тоже не критично, так как в этот момент самолет превращается в планер. Правда в тяжеленький и с небольшим аэродинамическим качеством. В планере этой проблемы нет – в нем в принципе нет двигателя.

Если же вдруг испортилась погода и продолжать маршрут становится не безопасно – никто не будет продолжать маршрут. Планер можно спокойно посадить на площадку, подобранную с воздуха. Его аэродинамическое качество позволяет подобрать площадку в огромном радиусе, самую идеальную. Или вообще вернуться к месту вылета, если там погода лучше.

Но если вдруг вот прям очень по какой-то причине надо из планера выйти в полете? На этот случай и у пилота и пассажира (или второго пилота) есть парашюты. Фонарь (остекление) кабины сбрасывается на ходу – выход свободен. Это все умеет пилот и пассажиру тоже в обязательном порядке покажут как эвакуироваться. Но не для того, чтобы выкинуть его на ходу – просто эти вещи надо знать (вспомните, сколько раз вы наблюдали демонстрацию аварийно-спасательного оборудования стюардессами перед полетом).

Где попробовать в РФ

Информацию о планерных клубах страны можно узнать на сайте Федерации планерного спорта России.

Из ближайших к Москве это:

аэроклуб Щекино (бывшее Шевлино) – Клинский район
2-й Московский Аэроклуб, аэродром Пахомово, Тульская область

Ближайшее к Санкт-Петербургу:

— планерный клуб «Свободный полет»

Ну а мы осенью за пару дней до закрытия сезона снимали на аэродроме Гизель в Северной Осетии всё-всё-всё про Ан-2 над горами и планеры (там можно сразу и то, и другое, и полетать на частных самосборных самолётах). Владикавказский авиационно-спортивный клуб — один из самых экономичных вариантов по стране с учётом моря впечатлений сразу. Видео вот, в начале про Ан-2, в конце про планеры:

Собственно, ещё можно полетать на Ан-2 на лыжах зимой в Вологде, сделать бочку на реактивном L-29 в «Орешково» под Калугой, забраться в кабину труженика Ли-2.
