Введение

С распространением философии Agile российские IT-специалисты с каждым годом накапливают все больше экспертизы и компетенций в области настройки и управления продуктами для команд разработчиков, самым популярным из которых до сих пор остается Jira. Однако работа с самой «старшей», производительной и высокодоступной ее версией — Jira Data Center — все еще вызывает очень много вопросов. В этом посте я расскажу о некоторых принципах и механизмах работы Jira DataCenter, которые мы применяем на практике. Начну с рассказа о структуре кластера Jira.

Что такое Jira DataCenter?

Jira DataCenter – это, по сути, серверная версия, но с возможностью использовать общую базу данных и совместный индекс.

Важно понимать, что сама по себе Jira DataCenter, как продукт и как приложение – НЕ обеспечивает отказоустойчивость и балансировку нагрузки. За это отвечают модули и системы, к которым продукт Atlassian отношения не имеет.

Иными словами – Atlassian обеспечивают поддержку работы в кластере, но сама кластеризация реализуется внешними средствами, выбор которых довольно богат.

С подробным описанием продукта можно ознакомиться на сайте Atlassian.

Вариантов построения предлагается несколько:

1. На собственной инфраструктуре
2. В облаке Amazon (AWS)
3. В облаке MS (Azure)

В данной статье будет описываться решение для собственной инфраструктуры.

Какие проблемы решает Jira DataCenter?

Jira Data Center помогает достичь следующих целей:

  1. Реализация отказоустойчивости.
  2. Обеспечение стабильной работы под высокой нагрузкой. Под высокой нагрузкой подразумеваются large/enterprise scale инстансы, согласно Jira Sizing Guide.
  3. Обеспечение непрерывной работы при необходимости обслуживания. На этом пункте остановлюсь отдельно. Приложение довольно часто приходится обновлять и далеко не все компании имеют возможность сделать это быстро, и незаметно для пользователей. Эту проблему решает кластеризация и использование так называемой Zero Downtime схемы обновлений.

Указанные проблемы решаются благодаря кластеризации и масштабируемой архитектуре.

Из каких компонентов состоит Jira DataCenter?

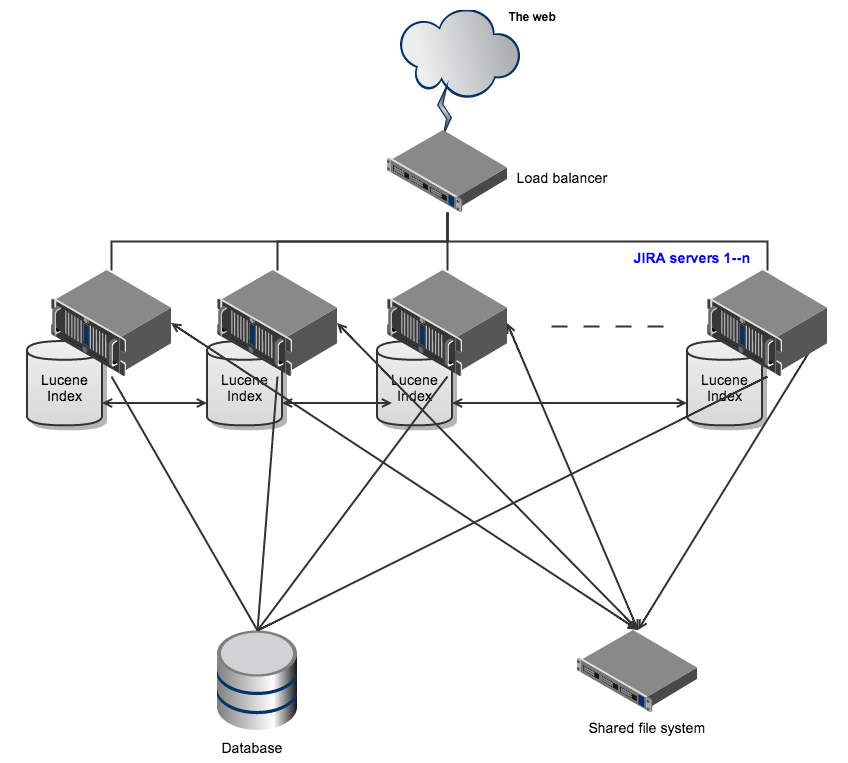

Как видно на рисунке ниже, кластер Jira DataCenter представляет собой набор из нескольких выделенных машин

Рисунок 1. Архитектура Jira Data Center

  1. Ноды приложений (Application nodes или cluster nodes). Они принимают и обрабатывают всю рабочую нагрузку и запросы. Роль нод выполняют обычные сервера, с идентичным содержимым и установленным приложением, а также подмонтированной общей файловой системой.
  2. Файловая система (Shared file system) со стандартными возможностями импорта/экспорта файлов, плагинами, кэшированием и так далее. Файловый сервер — тоже отдельный сервер, на котором создается общая папка или ресурс, который монтируется к нодам и используется для общих файлов.
  3. База данных (Shared database). Сервер баз данных также, в данном случае, является отдельным сервером и может быть построен на решениях MS SQL, PostgreSQL, MySQL, Oracle.
  4. Балансировщик нагрузки (Load balancer). Он распределяет запросы пользователей и доставляет их к нодам, а если одна из них выходит из строя, то балансировщик перенаправляет ее запросы к другим нодам практически моментально. Благодаря его работе выход одной ноды из строя пользователи даже не замечают. О работе балансировщика мы ниже поговорим отдельно.

Топология кластера Jira Data Center

Приведу основные принципы, по которым строится кластер в JDC:

  • инстансы Jira используют общую базу данных;
  • индекс Lucene реплицируется в реальном времени и сохраняется локально на каждый инстанс;
  • вложения хранятся в общем хранилище;
  • инстансы Jira следят за консистентностью кэшей;
  • в любой момент могут быть одновременно активны несколько инстансов;
  • доступны кластерные блокировки;
  • балансировщик настраивается на перенаправление запросов только на активные ноды, при этом он не должен переадресовывать запросы на неактивные ноды, а также не может адресовать все сессии на одну ноду.

Все ноды делятся на активные и пассивные. Активные ноды отличаются тем, что они:

  • Обрабатывают запросы
  • Выполняют фоновые процессы и задачи
  • На одной или нескольких из них могут быть настроены запланированные задачи
  • Во все практических сценариях ситуация будет выглядеть как при использовании стандартного Jira Server. Соответственно, пассивные ноды не обрабатывают запросы и не выполняют задач, а служат для того, чтобы взять на себя кратковременную рабочую нагрузку (например, при старте системы, загрузке плагинов и/или индексировании).

На рисунке ниже изображена работа кластера Jira

Рисунок 2. Упрощенная схема работы архитектуры

О балансировщиках нагрузки

Балансировщиком может выступать любой сервер с установленным обратным прокси или физическое устройство. Приведу наиболее известные примеры балансировщиков.

1. Аппаратные балансировщики:

• Cisco
• Juniper
• F5

2. Программные балансировщики:

• mod_proxy (Apache) — прокси-сервер для Apache HTTP Server, поддерживающий большинство популярных протоколов и несколько разных алгоритмов балансировки нагрузок.

• Varnish представляет собой обратный HTTP прокси-сервер и ускоритель, он предназначен для сайтов с большим трафиком. В отличие от других, он представляет собой только прокси-сервер и балансировки нагрузки HTTP-трафика. В частности Varnish используют Wikipedia, NY Times, The Guardian и многие другие крупные проекты.

• Nginx — веб-сервер номер №1 по популярности среди балансировщиков нагрузки и прокси-решений для сайтов с большим трафиком. Он активно развивается, производитель предлагает бесплатную и корпоративную версии. Используется на многих из самых посещаемых сайтов в мире, например, WordPress.com, Zynga, Airbnb, Hulu, MaxCDN.

• Nginx Plus — собственно, упомянутая выше платная корпоративная версия Nginx.

• HAProxy — свободный инструмент с открытым исходным кодом, который обеспечивает балансировку нагрузки и возможности прокси-сервера для протоколов TCP / HTTP. Он быстрый и потребляет немного системных ресурсов, совместим с Linux, Solaris, FreeBSD и Windows.

Хорошее сравнение прокси-серверов можно найти вот по этой ссылке.

«Прямые» и «обратные» прокси

Балансировщики нагрузки могут работать как прямые, а также и как обратные прокси. Разницу хорошо описал автор этого комментария на stackoverflow:

1. «Прямой прокси» (Forward proxy). Прокси-событие в этом случае заключается в том, что «прямой прокси» извлекает данные с другого веб-сайта от имени первоначального запрашивающего. В качестве примера я приведу список трех компьютеров, подключенных к Интернету.

X = компьютер или компьютер «клиент» в Интернете
Y = веб-сайт прокси, proxy.example.org
Z = веб-сайт, который вы хотите посетить, www.example.net
Обычно можно подключиться непосредственно из X --> Z. Однако в некоторых сценариях лучше Y --> Z от имени X, которая цепью выглядит следующим образом: X --> Y --> Z.

2. «Обратный прокси» (Reverse proxy). Представим себе ту же ситуацию, только на сайте Y настроен обратный прокси. Обычно можно подключиться непосредственно из X --> Z. Однако в некоторых сценариях администратору Z лучше ограничивать или запрещать прямой доступ и заставлять посетителей сначала проходить через Y. Таким образом, как и раньше, мы получаем данные, получаемые Y --> Z от имени X, который следующим образом: X --> Y --> Z.
Этот случай отличается от «прямого прокси» тем, что пользователь X не знает, что он обращается к Z, потому что пользователь X видит, что он обменивается данными с Y. Сервер Z невидим для клиентов, и только внешний прокси-сервер Y виден внешне. Обратный прокси не требует конфигурации на стороне клиента. Клиент X считает, что он только взаимодействует с Y (X --> Y), но реальность такова, что Y перенаправляет всю связь (X --> Y --> Z снова).

Далее мы рассмотрим работу с программным балансировщиком.

Какой программный балансировщик выбрать?

По нашему опыту, оптимальным выбором среди программных балансировщиков является Nginx, потому что он поддерживает режим Sticky sessions, а также является одним из наиболее часто используемых веб-серверов, что подразумевает хорошее документирование и достаточную известность среди IT-специалистов.

Sticky session — метод балансировки нагрузки, при котором запросы клиента передаются на один и тот же сервер группы. В Nginx существует метод sticky, использующий cookie для балансировки, правда только в коммерческой версии. Но есть и бесплатный способ — использование внешних модулей.

Модуль создает cookie, и таким образом делает каждый браузер уникальным. Далее cookie используется для переадресации запросов на один и тот же сервер. При отсутствии cookie (например, при первом запросе) сервер выбирается случайным образом.
Подробнее о методе sticky можно прочитать по этой ссылке, а также вот в этом Хабрапосте.

А теперь, переходим к практической части…

Инструкция по созданию кластера Jira DataCenter

Для кластеризации можно использовать как имеющийся инстанс с установленной Jira, так и новый. В нашем примере будет описана установка новых инстансов, на разных ОС (чтобы продемонстрировать универсальность системы).

1. Начнем с сервера баз данных. Можно использовать как существующий, так и создать новый. Опять же, для иллюстрации, была выбрана ОС Windows Server 2016 + PostgreSQL 9.4. Устанавливаем ОС, ставим PG сервер, устанавливаем PG Admin, добавляем пользователя и базу.

2. Создаем первую ноду на ОС Ubuntu 16.04 LTS. Устанавливаем необходимые пакеты, обновления репозиториев.

3. Скачиваем и устанавливаем Jira DataCenter, запускаем, настраиваем базу (на всякий случай, у Atlassian имеется подробный гайд).

4. Выключаем Jira, выключаем ноду.
service jira stop

5. Для дальнейших манипуляций, лучше временно отключить автозапуск Jira:
update-rc.d -f jira remove

6. Клонируем выключенную ноду.

7. Запускаем первую ноду, выключаем Jira (по умолчанию Jira после установки прописывается в автозапуск).

8. Запускаем вторую ноду, выключаем Jira.

9. Создаем отдельный инстанс для балансировщика. Я выбрал Ubuntu 16.04, т.к. это довольно быстро, просто и не требует дополнительных затрат в виде лицензий.

10. Устанавливаем nginx (в примере использована версия 1.13.4).

11. Качаем и распаковываем nginx-sticky-module-ng:
git clone bitbucket.org/nginx-goodies/nginx-sticky-module-ng.git

12. Готовим nginx к перекомпиляции и добавлению модуля.

13. Компилируем nginx с модулем nginx-sticky-module-ng. В моем случае строка компиляции получилась такой:
./configure --prefix=/etc/nginx --sbin-path=/usr/sbin/nginx --modules-path=/usr/lib/nginx/modules --conf-path=/etc/nginx/nginx.conf --error-log-path=/var/log/nginx/error.log --http-log-path=/var/log/nginx/access.log --pid-path=/var/run/nginx.pid --lock-path=/var/run/nginx.lock --http-client-body-temp-path=/var/cache/nginx/client_temp --http-proxy-temp-path=/var/cache/nginx/proxy_temp --http-fastcgi-temp-path=/var/cache/nginx/fastcgi_temp --http-uwsgi-temp-path=/var/cache/nginx/uwsgi_temp --http-scgi-temp-path=/var/cache/nginx/scgi_temp --user=nginx --group=nginx --with-compat --with-file-aio --with-threads --with-http_addition_module --with-http_auth_request_module --with-http_dav_module --with-http_flv_module --with-http_gunzip_module --with-http_gzip_static_module --with-http_mp4_module --with-http_random_index_module --with-http_realip_module --with-http_secure_link_module --with-http_slice_module --with-http_ssl_module --with-http_stub_status_module --with-http_sub_module --with-http_v2_module --with-mail --with-mail_ssl_module --with-stream --with-stream_realip_module --with-stream_ssl_module --with-stream_ssl_preread_module --with-cc-opt='-g -O2 -fstack-protector --param=ssp-buffer-size=4 -Wformat -Werror=format-security -Wp,-D_FORTIFY_SOURCE=2 -fPIC' --with-ld-opt='-Wl,-Bsymbolic-functions -Wl,-z,relro -Wl,-z,now -Wl,--as-needed -pie' --add-module=/usr/local/src/nginx-sticky-module-ng

14. Находим файл /etc/nginx/nginx.conf, копируем его в .bak, настраиваем nginx на режим обратного прокси.

15. Далее, нам потребуется файловый сервер (желательно тоже отказоустойчивый). Для примера я выбрал Windows-сервер, где создал NFS-шару.

16. На каждой ноде устанавливаем пакеты для поддержки NFS:
apt-get install nfs-common

17. Создаем папку /media/jira и выполняем:
chmod -R 0777 /media/Jira

18. Монтируем NFS шару как общую (обязательно монтировать не в root-папку, а, например, в /media/jira ) — НА КАЖДОЙ НОДЕ

19.1. Далее, можно осуществить либо ручное монтирование (однократное):
sudo mount -t nfs -O uid=1000,iocharset=utf-8 xx.xx.xx.xx:/jira /media/jira
где xx.xx.xx.xx – ip адрес сервера с NFS шарой

19.2. Либо сразу автоматическое монтирование (при запуске ОС):
mcedit /etc/fstab
В конце необходимо добавить строчку:
192.168.7.239:/jira /media/jira nfs user,rw 0 0
Затем сохранить и выйти.

20. Присваиваем ID: первой ноде node1, на второй ноде node2, и так далее.
#This ID must be unique across the cluster
jira.node.id = node1
#The location of the shared home directory for all Jira nodes
jira.shared.home = /media/jira

21. Запускаем джиру на первой ноде
service jira start
проверяем:
заходим в system -> system info -> ищем cluster ON и номер ноды.

22. Настраиваем балансировку nginx

23. Т.к. ранее мы отключили автозапуск Jira на нодах, то включить его можно командой:
update-rc.d -f jira enable

24. Проверяем работу кластера и по необходимости добавляем ноды.

Порядок запуска кластера

1. Включить Shared file system сервер
2. Включить Load balancer
3. Включить node1
4. Включить node2
5. …

Порядок остановки кластера

1. Остановить Jira на обеих нодах командой service Jira stop
2. Выключить ноду 2
3. Выключить ноду 1
4. Выключить балансировщик нагрузки
5. Выключить сервер файловой системы

На этом все…

Разумеется, описанный метод не является единственно верным. Это всего лишь один из путей реализации.

Выражаю благодарность коллегам за помощь в подготовке материала.
Комментируйте, задавайте вопросы и благодарю за внимание.
