Если посмотреть конфиг любого файрвола, то, скорее всего, мы увидим простыню с кучей IP-адресов, портов, протоколов и подсетей. Так классически реализуются политики сетевой безопасности для доступа пользователей к ресурсам. Сначала в конфиге стараются поддерживать порядок, но потом сотрудники начинают переходить из отдела в отдел, сервера размножаться и менять свои роли, появляются доступы для разных проектов туда, куда им обычно нельзя, и получаются сотни неизвестных козьих тропок.
Около каких-то правил, если повезет, прописаны комментарии «Попросил сделать Вася» или «Это проход в DMZ». Сетевой администратор увольняется, и все становится совсем непонятно. Потом кто-то решил почистить конфиг от Васи, и упал SAP, потому что когда-то Вася просил этот доступ для работы боевого SAP.
VMware NSX для самых маленьких. Часть 1 - 2

Сегодня я расскажу про решение VMware NSX, которое помогает точечно применять политики сетевого взаимодействия и безопасности без неразберихи в конфигах файрвола. Покажу, какие новые функции появились по сравнению с тем, что было раньше у VMware в этой части.

VMWare NSX – платформа виртуализации и обеспечения безопасности сетевых сервисов. NSX решает задачи маршрутизации, коммутации, балансировки нагрузки, файрвола и умеет много другого интересного.
NSX – это преемник собственного продукта VMware vCloud Networking and Security (vCNS) и приобретенного Nicira NVP.

От vCNS к NSX

Раньше у клиента в облаке, построенном на VMware vCloud, была отдельная виртуальная машина vCNS vShield Edge. Он выполнял роль пограничного шлюза, где можно было настроить множество сетевых функций: NAT, DHCP, Firewall, VPN, балансировщика нагрузки и пр. vShield Edge ограничивал взаимодействие виртуальной машины с внешним миром согласно правилам, прописанным в Firewall и NAT. Внутри сети виртуальные машины общались между собой свободно в пределах подсетей. Если очень хочется разделять и властвовать трафиком, можно сделать отдельную сеть для отдельных частей приложений (разных виртуальных машин) и прописать в файрволе соответствующие правила по их сетевому взаимодействию. Но это долго, сложно и неинтересно, особенно когда у вас несколько десятков виртуальных машин.

В NSX VMware реализовала концепцию микросегментации с помощью распределенного файрвола (distributed firewall), встроенного в ядро гипервизора. В нем прописываются политики безопасности и сетевого взаимодействия не только для IP- и MAC-адресов, но и для других объектов: виртуальных машин, приложений. Если NSX развернут внутри организации, то такими объектами могут стать пользователь или группа пользователей из Active Directory. Каждый такой объект превращается в микросегмент в своем контуре безопасности, в нужной подсети, со своей уютненькой DMZ :).
VMware NSX для самых маленьких. Часть 1 - 3

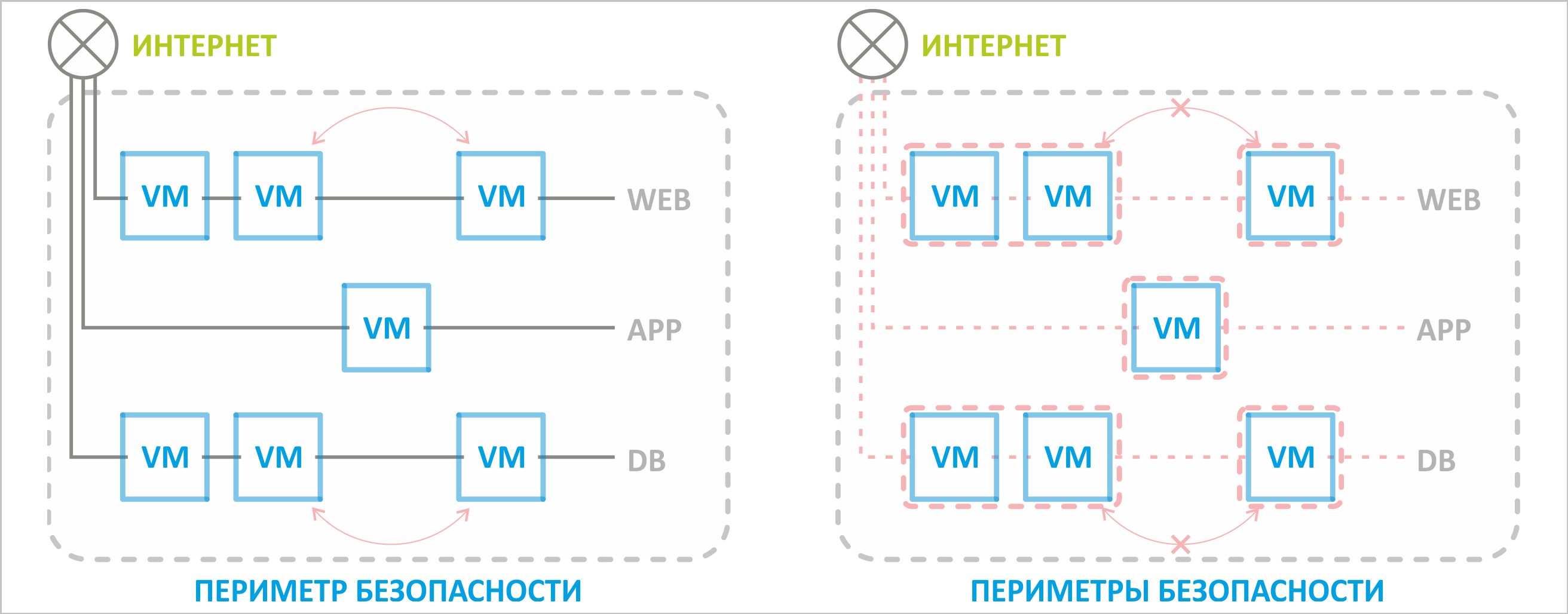

Раньше периметр безопасности был один на весь пул ресурсов, защищался пограничным коммутатором, а с NSX можно оградить от лишних взаимодействий отдельную виртуальную машину даже в пределах одной сети.

Политики безопасности и сетевого взаимодействия адаптируются, если объект переезжает в другую сеть. Например, если мы перенесем машину с базой данных в другой сетевой сегмент или даже в другой связанный виртуальный дата-центр, то правила, прописанные для этой виртуальной машины, продолжат действовать безотносительно ее нового положения. Сервер приложений по-прежнему сможет взаимодействовать с базой данных.

На смену самому пограничному шлюзу vCNS vShield Edge пришел NSX Edge. У него есть весь джентльменский набор старого Edge плюс несколько новых полезных функций. Про них и пойдет речь дальше.

Что нового у NSX Edge?

Функциональность NSX Edge зависит от редакции NSX. Всего их пять: Standard, Professional, Advanced, Enterprise, Plus Remote Branch Office. Все новое и интересное можно увидеть только начиная с Advanced. В том числе и новый интерфейс, который до полного перехода vCloud на HTML5 (VMware обещает лето 2019-го) открывается в новой вкладке.

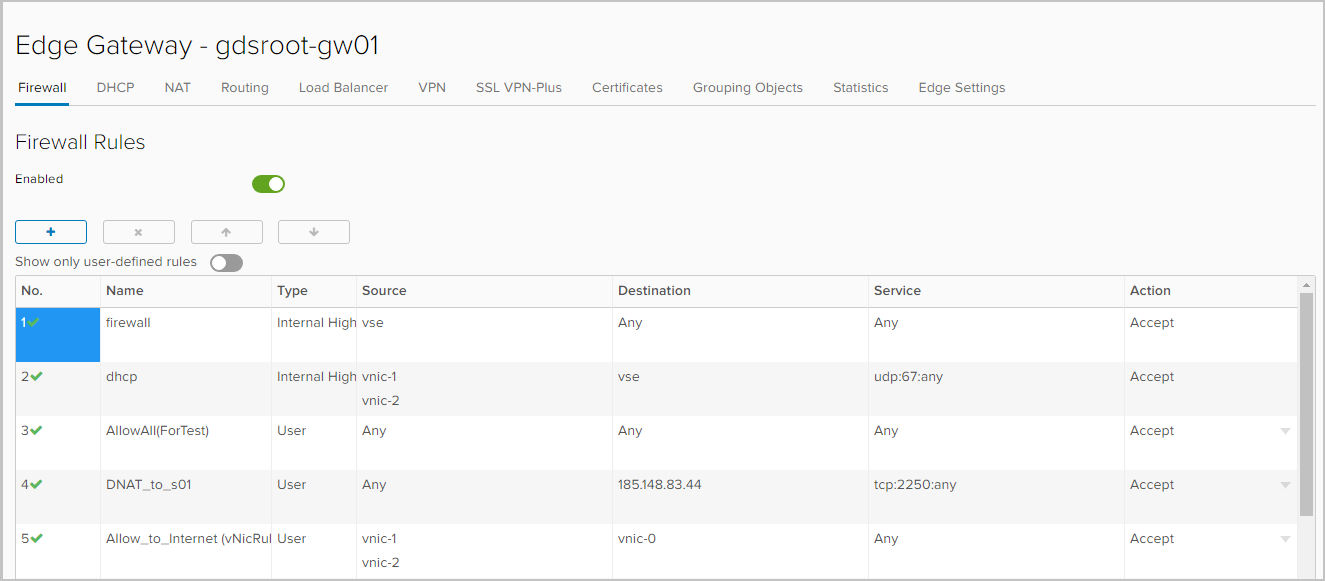

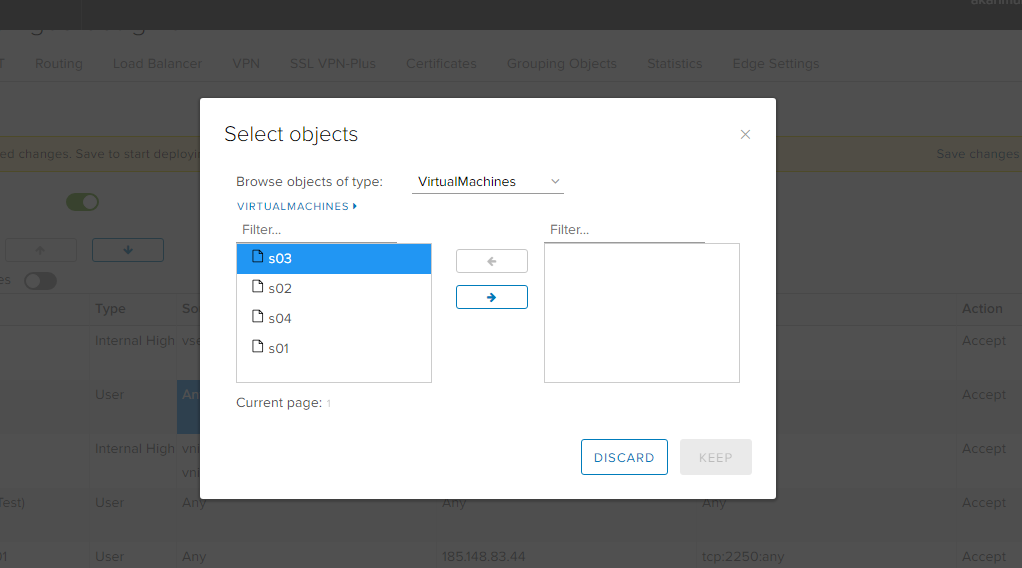

Firewall. В качестве объектов, к которым будут применяться правила, можно выбрать IP-адреса, сети, интерфейсы шлюза и виртуальные машины.
VMware NSX для самых маленьких. Часть 1 - 4

VMware NSX для самых маленьких. Часть 1 - 5

DHCP. Помимо настройки диапазона IP-адресов, которые будут автоматически выдаваться виртуальным машинам этой сети, в NSX Edge стали доступны функции Binding и Relay.

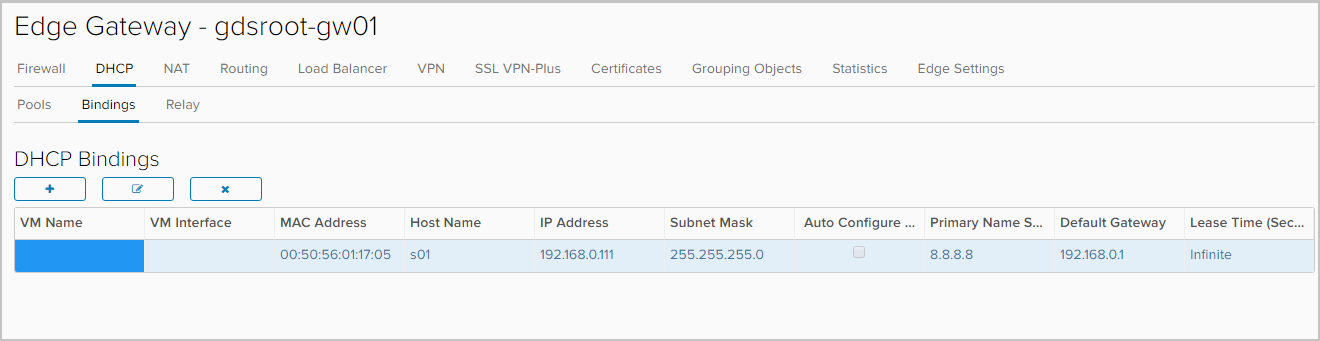

Во вкладке Bindings можно привязать MAC-адрес виртуальной машины к IP-адресу, если нужно чтобы IP-адрес не менялся. Главное, чтобы этот IP-адрес не входил в DHCP Pool.
VMware NSX для самых маленьких. Часть 1 - 6

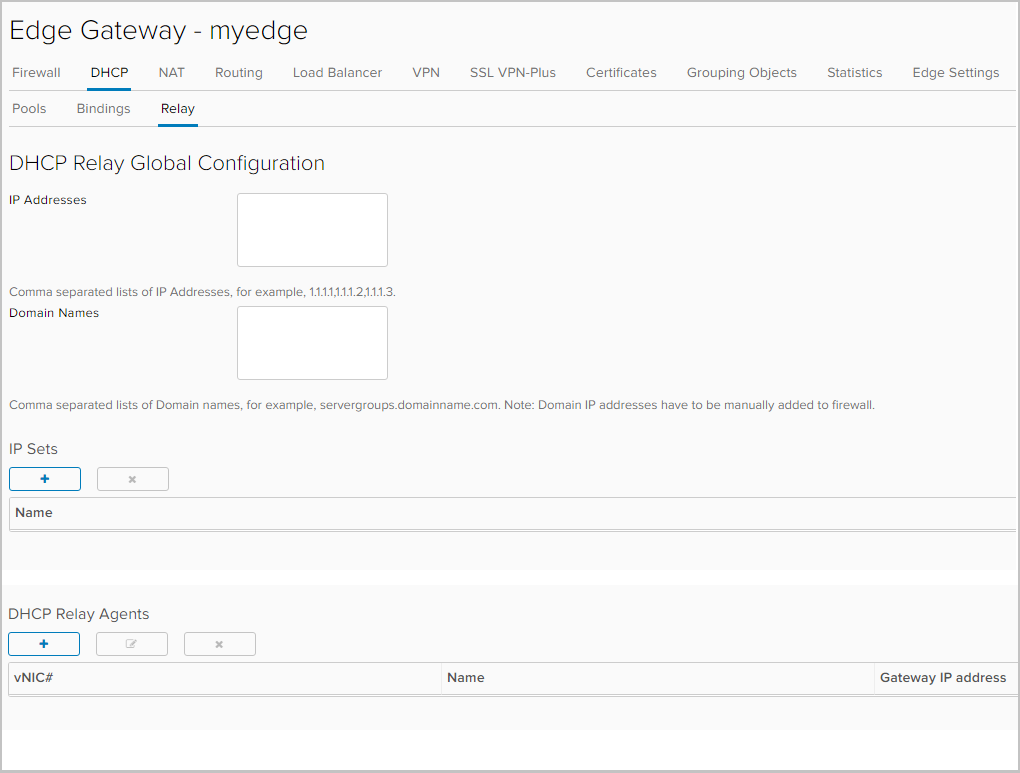

Во вкладке Relay настраивается ретрансляция DHCP-сообщений DHCP-серверам, которые находятся за пределами вашей организации в vCloud Director, в том числе и DHCP-серверам физической инфраструктуры.
VMware NSX для самых маленьких. Часть 1 - 7

Маршрутизация. У vShield Edge можно было настраивать только статическую маршрутизацию. Здесь появилась динамическая маршрутизация с поддержкой протоколов OSPF и BGP. Также стали доступны настройки ECMP (Active-active), а значит и аварийное переключение типа «активный-активный» на физические маршрутизаторы.
VMware NSX для самых маленьких. Часть 1 - 8

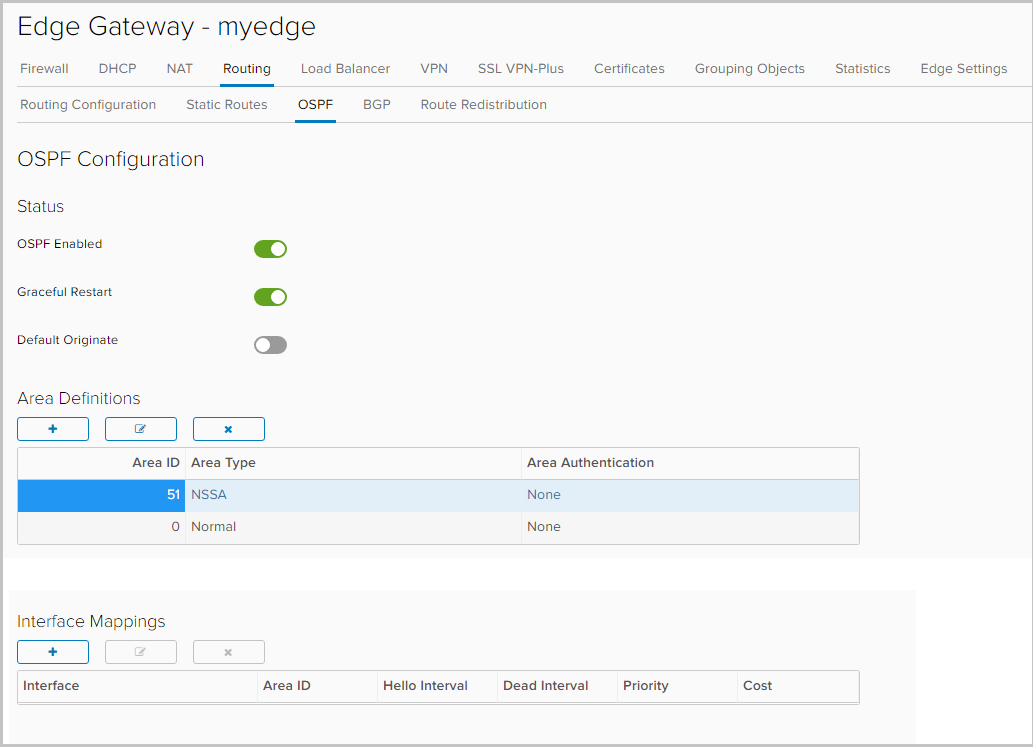

Настройка OSPF.

VMware NSX для самых маленьких. Часть 1 - 9

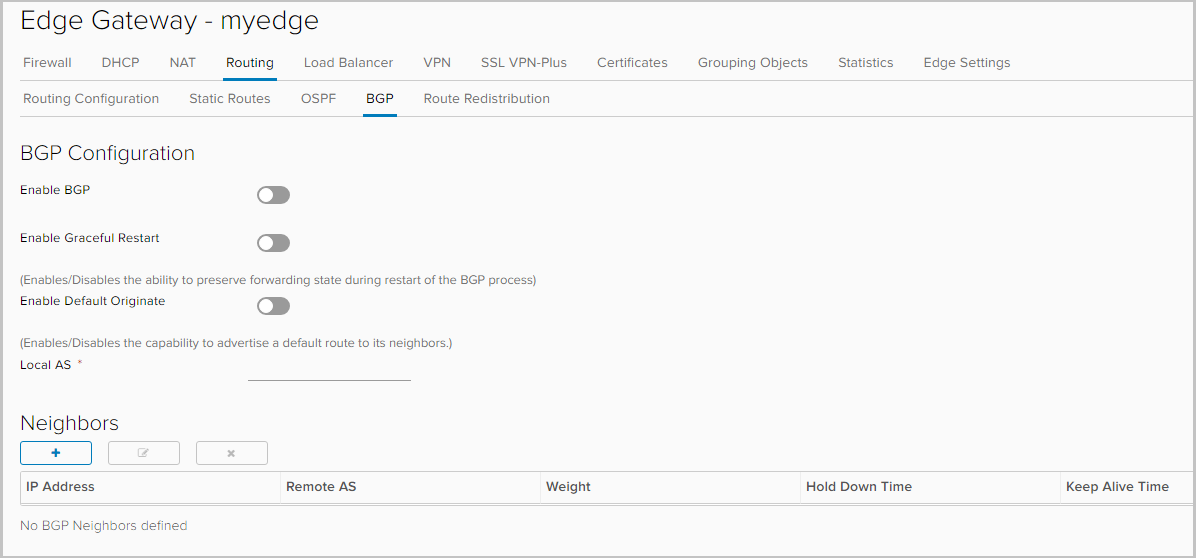

Настройка BGP.

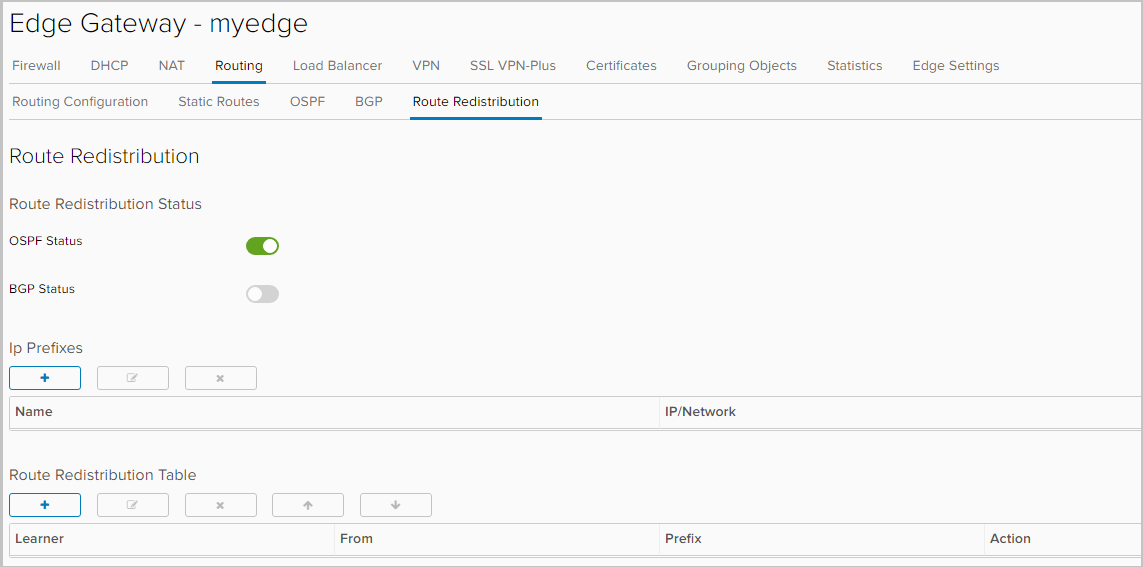

Еще из нового – настройка передачи маршрутов между различными протоколами,
перераспределение маршрутов (route redistribution).
VMware NSX для самых маленьких. Часть 1 - 10

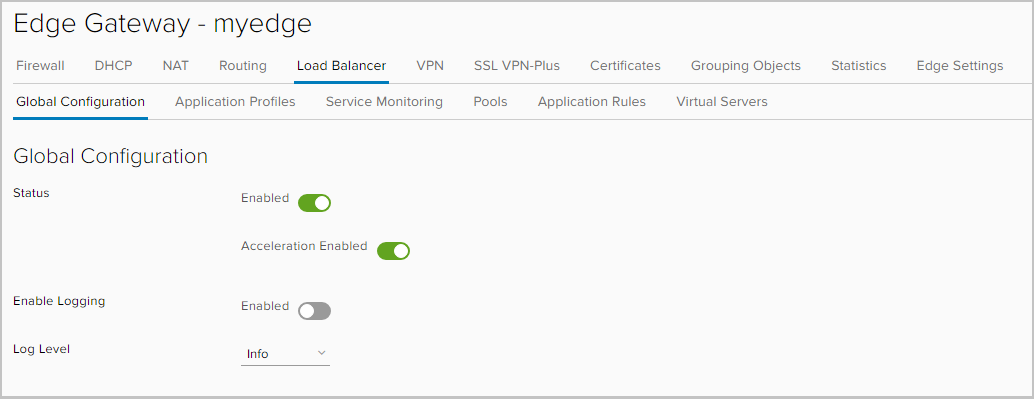

L4/L7 Балансировщик нагрузки. Появился X-Forwarded-For для заголовка HTTPs. Без него все плакали. Например, у вас есть сайт, который вы балансируете. Без проброса этого заголовка все работает, но в статистике веб-сервера вы видели не IP посетителей, а IP балансировщика. Теперь все стало правильно.
Также во вкладке Application Rules теперь можно добавлять скрипты, которые будут напрямую управлять балансировкой трафика.
VMware NSX для самых маленьких. Часть 1 - 11

VPN. В дополнение к IPSec VPN, NSX Edge поддерживает:

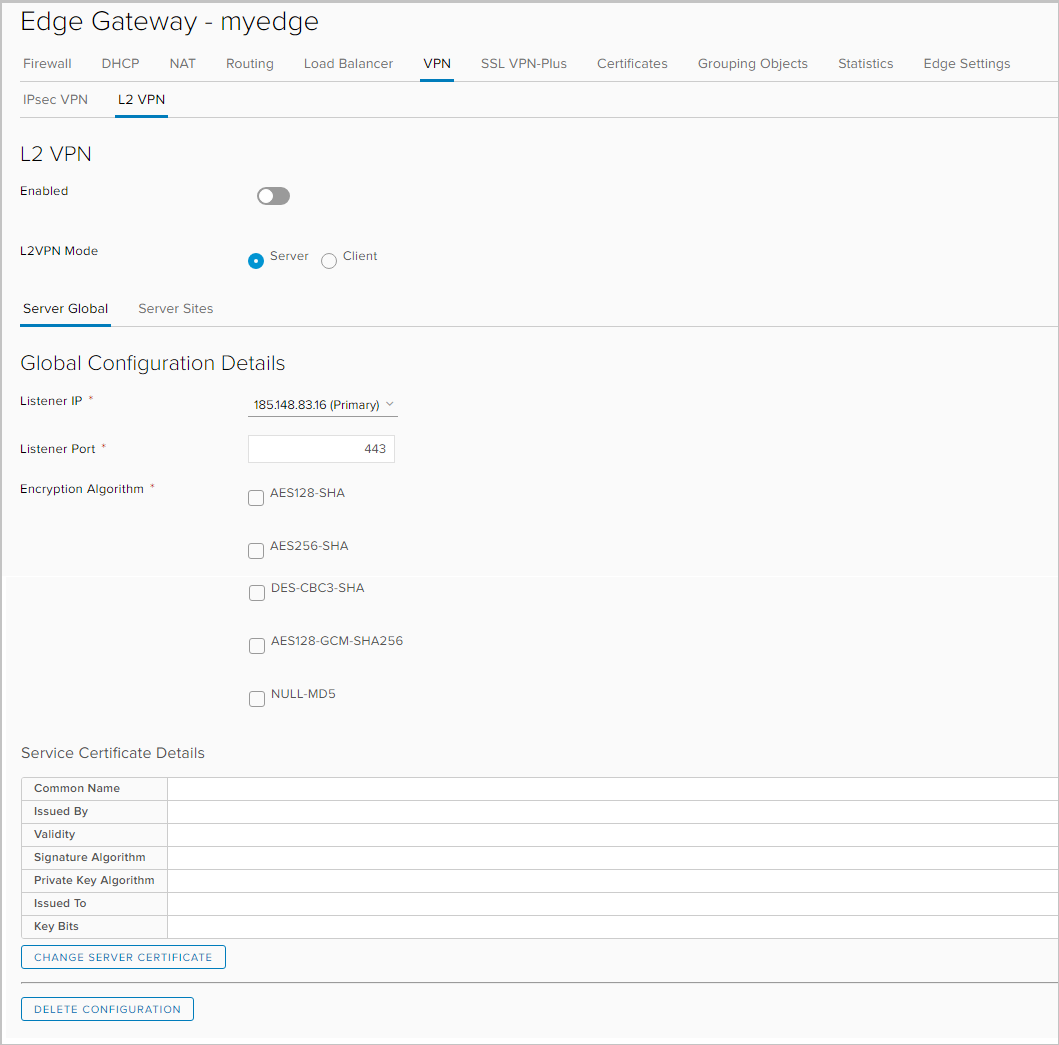

  • L2 VPN, позволяющий растянуть сети между географически разнесенными площадками. Такой VPN нужен, например, чтобы при переезде на другую площадку виртуальная машина оставалась в той же подсети и сохраняла IP-адрес.

VMware NSX для самых маленьких. Часть 1 - 12

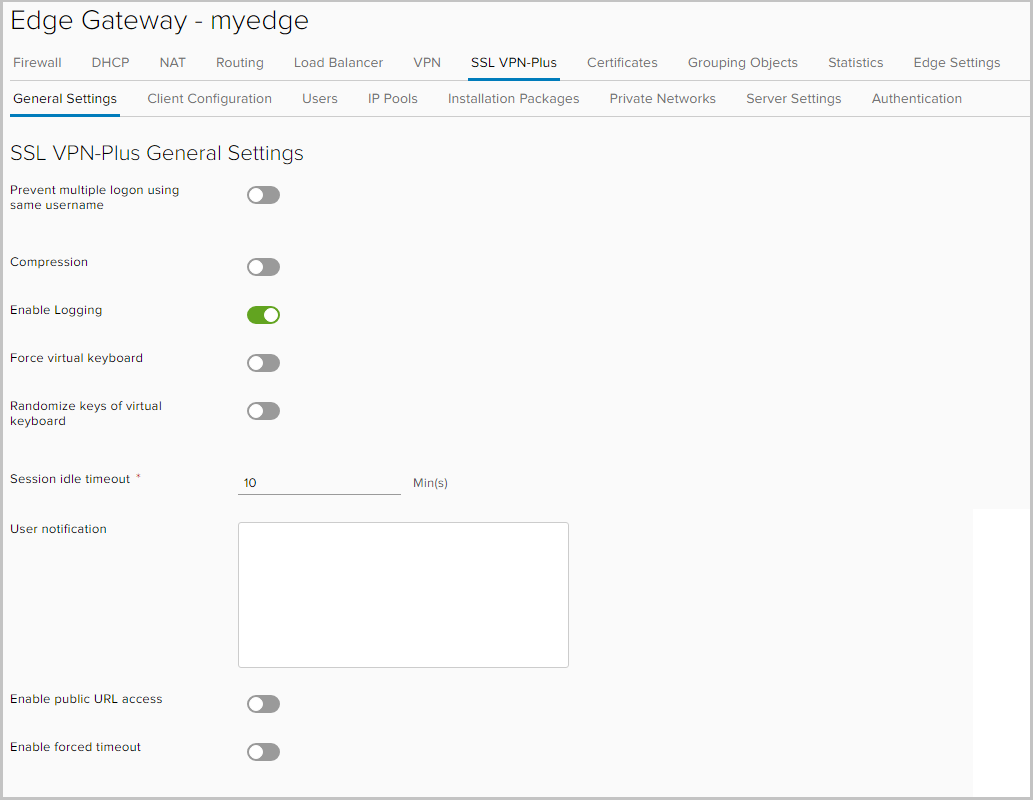

  • SSL VPN Plus, который позволяет пользователям подключаться удаленно к корпоративной сети. На уровне vSphere такая функция была, а вот для vCloud Director это новшество.

VMware NSX для самых маленьких. Часть 1 - 13

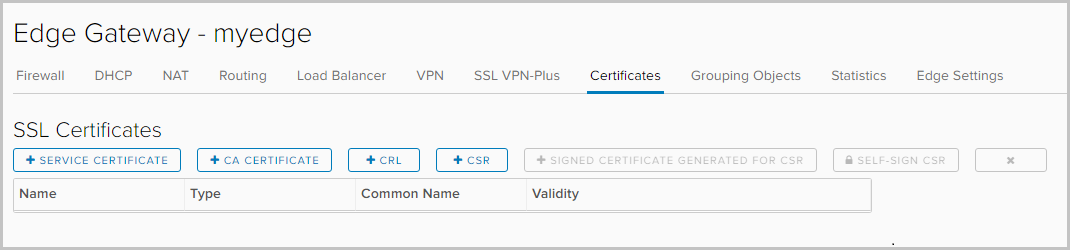

SSL-сертификаты. На NSX Edge теперь можно поставить сертификаты. Это снова к вопросу, кому нужен был балансировщик без сертификата для https.
VMware NSX для самых маленьких. Часть 1 - 14

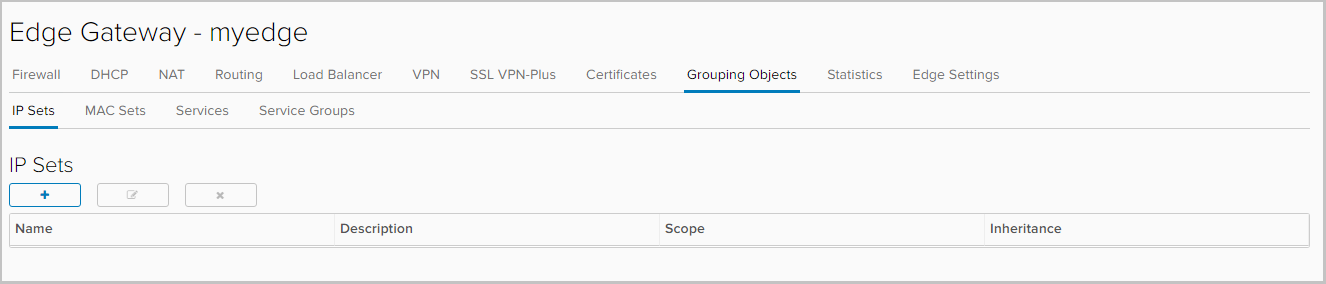

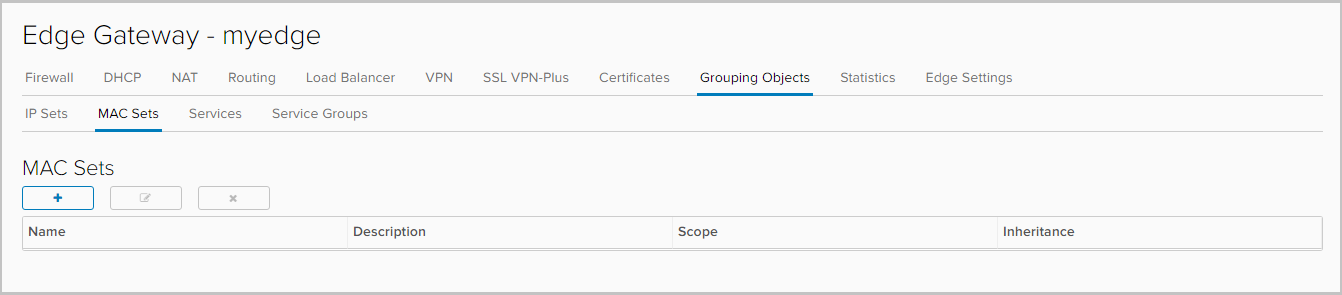

Группы объектов (Grouping Objects). В этой вкладке как раз задаются группы объектов, для которых будут действовать те или иные правила сетевого взаимодействия, например правила файрвола.
Этими объектами могут быть IP- и MAC-адреса.
VMware NSX для самых маленьких. Часть 1 - 15

VMware NSX для самых маленьких. Часть 1 - 16

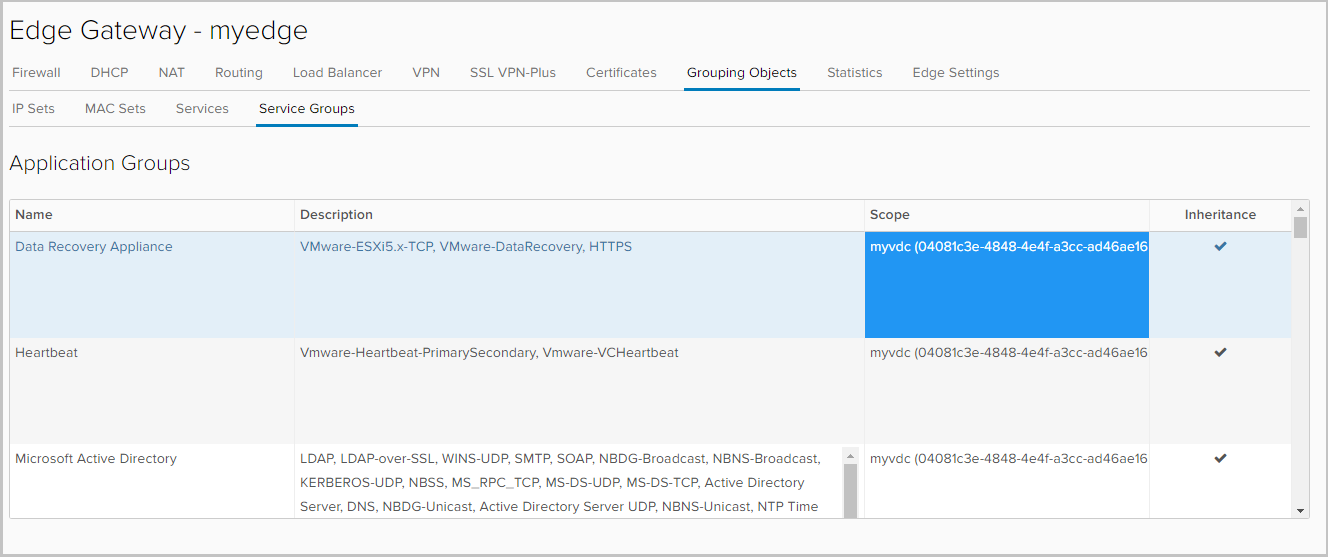

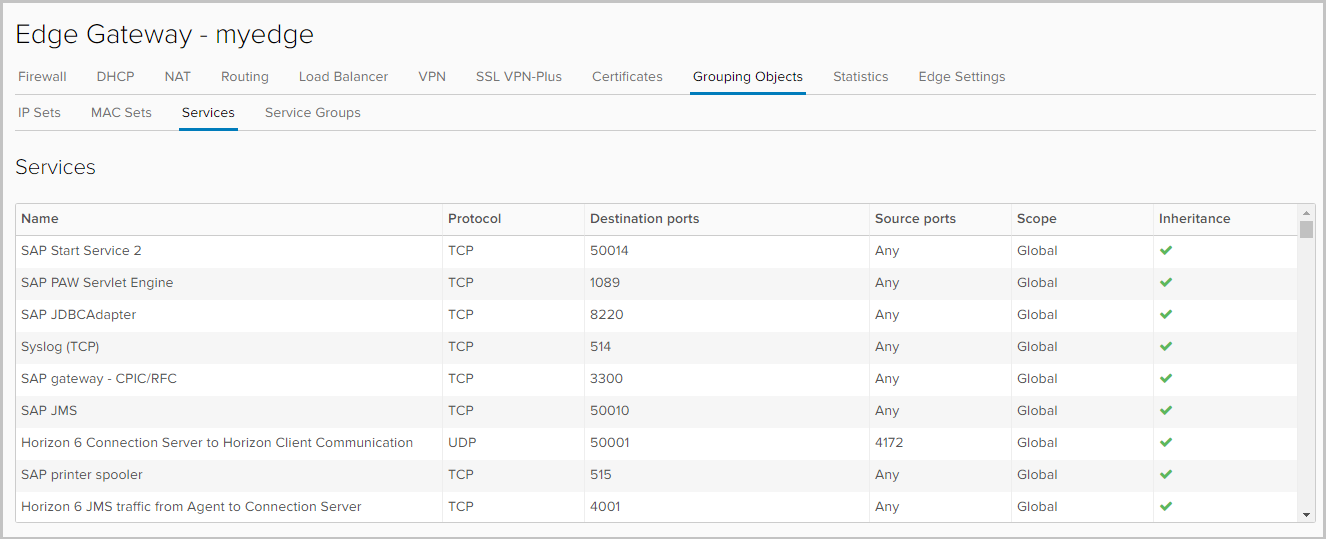

Здесь также указан список сервисов (сочетание протокол-порт) и приложений, которые можно использовать при составлении правил файрвола. Новые сервисы и приложения добавлять может только администратор портала vCD.
VMware NSX для самых маленьких. Часть 1 - 17

VMware NSX для самых маленьких. Часть 1 - 18

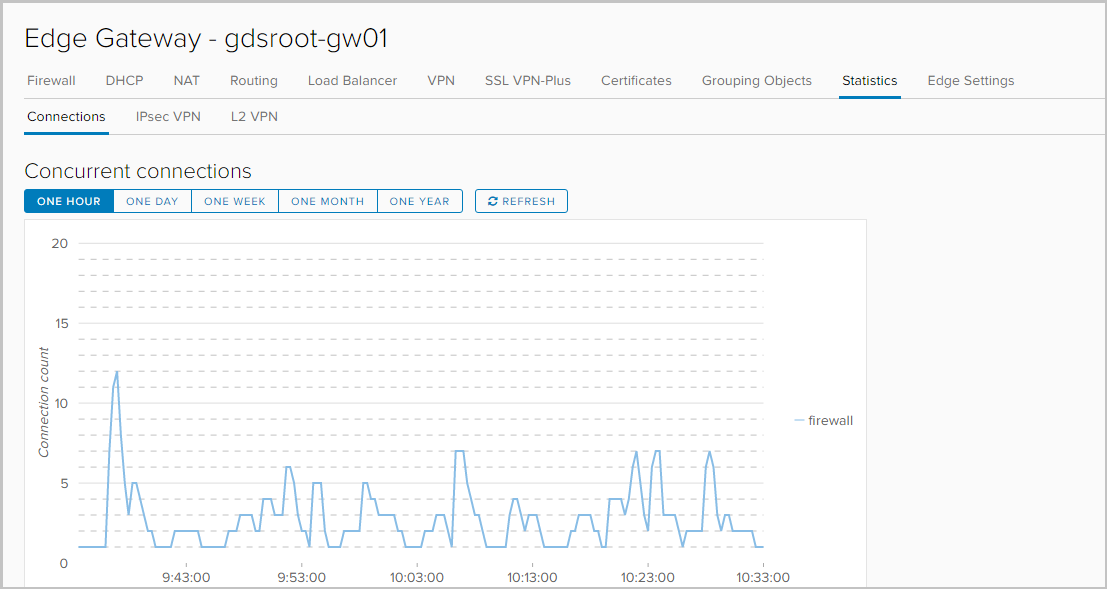

Статистика. Статистика по подключениям: трафик, который проходит через шлюз, файрвол и балансировщик.
Статус и статистику по каждому туннелю IPSEC VPN и L2 VPN.
VMware NSX для самых маленьких. Часть 1 - 19

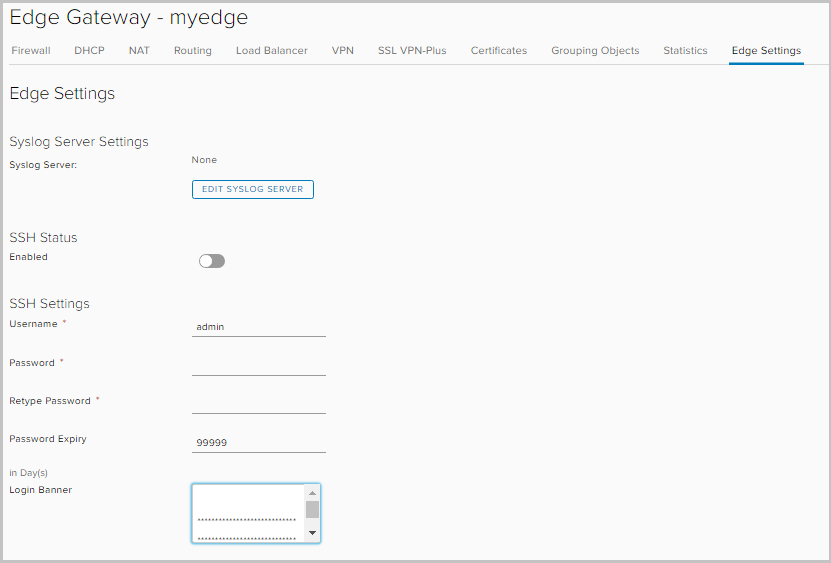

Логирование. Во вкладке Edge Settings можно задать сервер для записи логов. Логирование работает для DNAT/SNAT, DHCP, Firewall, маршрутизации, балансировщика, IPsec VPN, SSL VPN Plus.

Для каждого объекта/сервиса доступны следующие типы оповещений:
— Debug
— Alert
— Critical
— Error
— Warning
— Notice
— Info
VMware NSX для самых маленьких. Часть 1 - 20

Размеры NSX Edge

В зависимости от решаемых задач и объемов VMware рекомендует создавать NSX Edge следующих размеров:

NSX Edge
(Compact)
NSX Edge
(Large)
NSX Edge
(Quad-Large)
NSX Edge
(X-Large)
vCPU 1 2 4 6
Memory 512MB 1GB 1GB 8GB
Disk 512MB 512MB 512MB 4.5GB + 4GB
Назначение Одно
приложение, тестовый
дата-центр
Небольшой
или средний
дата-центр
Нагруженный
файрвол
Балансировка
нагрузки на уровне L7

Ниже в таблице – рабочие метрики сетевых служб в зависимости от размера NSX Edge.

NSX Edge
(Compact)
NSX Edge
(Large)
NSX Edge
(Quad-Large)
NSX Edge
(X-Large)
Interfaces 10 10 10 10
Sub Interfaces (Trunk) 200 200 200 200
NAT Rules 2,048 4,096 4,096 8,192
ARP Entries
Until Overwrite
1,024 2,048 2,048 2,048
FW Rules 2000 2000 2000 2000
FW Performance 3Gbps 9.7Gbps 9.7Gbps 9.7Gbps
DHCP Pools 20,000 20,000 20,000 20,000
ECMP Paths 8 8 8 8
Static Routes 2,048 2,048 2,048 2,048
LB Pools 64 64 64 1,024
LB Virtual Servers 64 64 64 1,024
LB Server / Pool 32 32 32 32
LB Health Checks 320 320 320 3,072
LB Application Rules 4,096 4,096 4,096 4,096
L2VPN Clients Hub to Spoke 5 5 5 5
L2VPN Networks per Client/Server 200 200 200 200
IPSec Tunnels 512 1,600 4,096 6,000
SSLVPN Tunnels 50 100 100 1,000
SSLVPN Private Networks 16 16 16 16
Concurrent Sessions 64,000 1,000,000 1,000,000 1,000,000
Sessions/Second 8,000 50,000 50,000 50,000
LB Throughput L7 Proxy) 2.2Gbps 2.2Gbps 3Gbps
LB Throughput L4 Mode) 6Gbps 6Gbps 6Gbps
LB Connections/s (L7 Proxy) 46,000 50,000 50,000
LB Concurrent Connections (L7 Proxy) 8,000 60,000 60,000
LB Connections/s (L4 Mode) 50,000 50,000 50,000
LB Concurrent Connections (L4 Mode) 600,000 1,000,000 1,000,000
BGP Routes 20,000 50,000 250,000 250,000
BGP Neighbors 10 20 100 100
BGP Routes Redistributed No Limit No Limit No Limit No Limit
OSPF Routes 20,000 50,000 100,000 100,000
OSPF LSA Entries Max 750 Type-1 20,000 50,000 100,000 100,000
OSPF Adjacencies 10 20 40 40
OSPF Routes Redistributed 2000 5000 20,000 20,000
Total Routes 20,000 50,000 250,000 250,000

Источник

Из таблицы видно, что балансировку на NSX Edge для продуктивных сценариев рекомендуется организовывать, только начиная с размера Large.

На сегодня у меня все. В следующих частях подробно пройдусь по настройке каждой сетевой службы NSX Edge.
