Приветствую всех!
В середине двухтысячных в крупных городах началось распространение подключения к интернету по выделенному каналу. В те годы появилось множество провайдеров, часть из которых работает и поныне, а множество пользователей впервые смогли получить высокоскоростное соединение.
Помимо привычного нам приходящего в квартиру кабеля некоторые операторы использовали другие методы подключения. Об одном из них, на мой взгляд, весьма необычном по нынешним меркам, мы сейчас и поговорим. Посмотрим на оборудование, погуляем по старым подъездам, узнаем, осталось ли где-то ещё такое железо и выясним, как это вообще работало. Как водится, будет много интересного.
❯ Суть такова
История эта для меня началась достаточно просто: на одной из нижегородских помоек был найден довольно странного вида системный блок и валявшиеся рядом остатки от некоего сетевого оборудования.

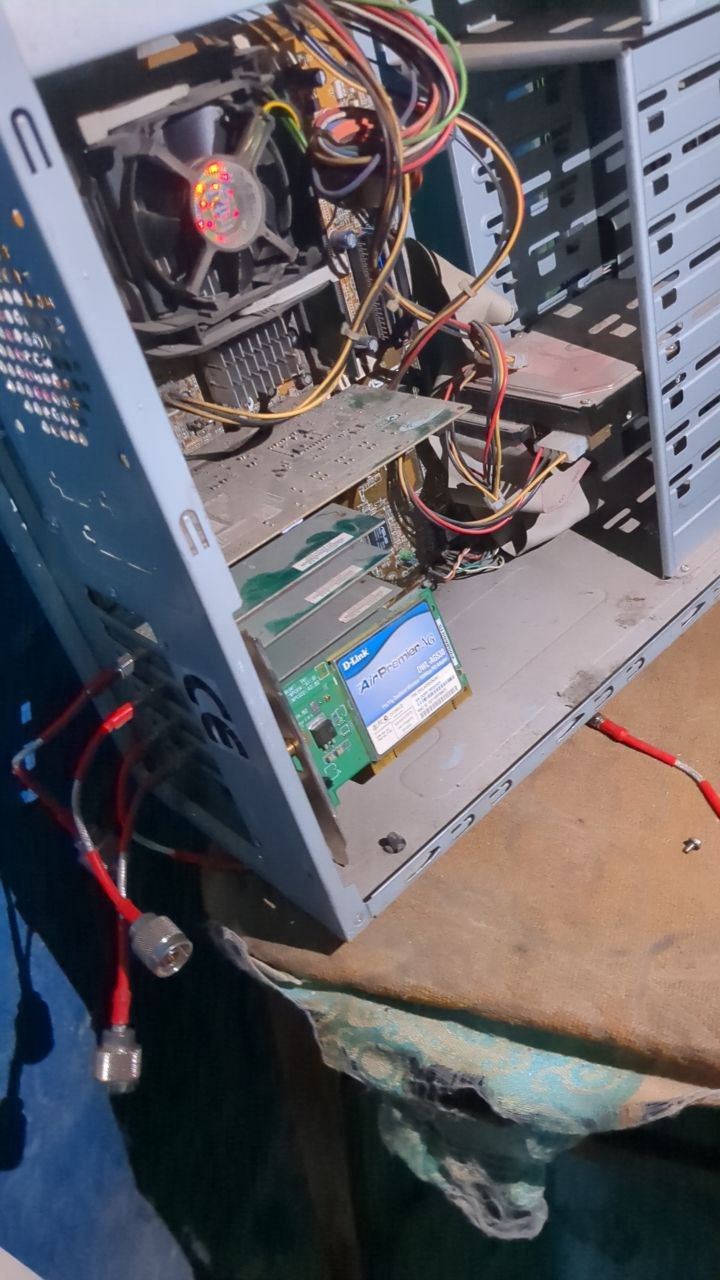

Экземпляр был очень и очень грязным, так что изначально мой товарищ, обнаруживший это всё, даже не захотел его забирать. Но при детальном рассмотрении оказалось, что девайс куда интереснее, чем можно было подумать: внутри с виду унылого офисного ПК обнаружилось сразу пять Wi-Fi-карт с какими-то антенными переходниками. После этого открытия сам системный блок и валявшиеся рядом провода были немедленно экспроприированы для дальнейшего изучения.
❯ Откуда оно взялось?
Изначально я подумал, что это остатки от какого-то самодельного роутера. В те времена маршрутизаторы на базе ПК с Linux и несколькими сетевыми картами не были особой редкостью. Но довольно солидного вида коаксиальные кабели, торчавшие из антенных разъёмов, намекали на то, что штука эта не так уж и проста, как можно было подумать на первый взгляд. Поэтому следующим предположением стало то, что когда-то всё это железо было начинкой какой-то очень древней точки доступа. Когда-то давно всё это было отключено, после чего много лет спустя ящик демонтировали, а всю начинку выкинули на помойку.
Ну что же, сейчас мы разберёмся, что скрывает в себе этот блок. Как оказалось, несмотря на, как по мне, не слишком экзотическую начинку, штука эта была намного интереснее, чем я думал...
❯ Обзор оборудования
Ну а пока что взглянем на само железо.
Основой всего компа была вот такая материнка Asus P4PE-X TE - довольно массовая плата на 845 чипсете.
Процессор тоже не отличался особой мощностью.

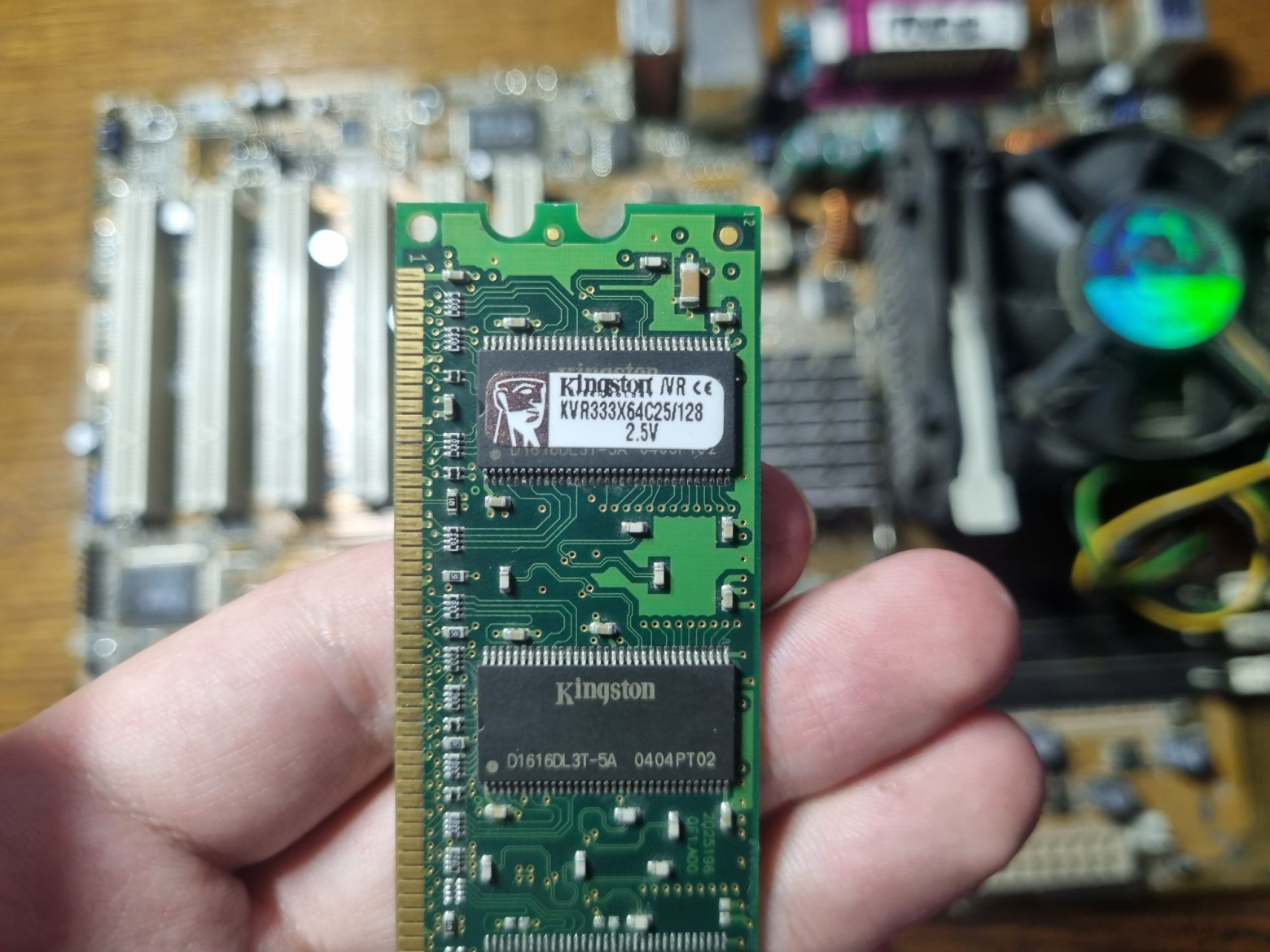

Единственная планка памяти DDR1 на 128 МБ.

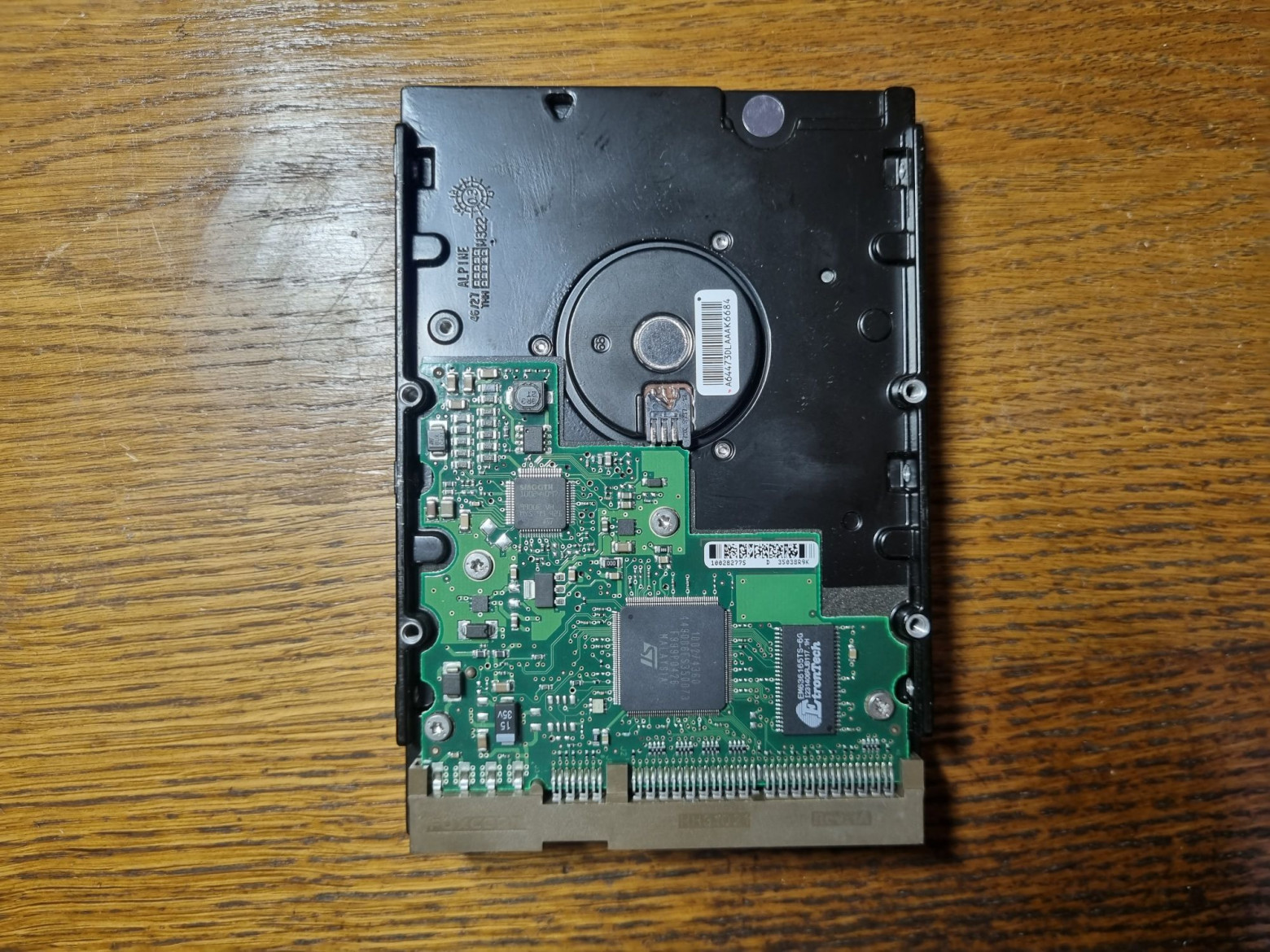

Самый обычный десктопный винт от Seagate на сорок гигабайт.
В компьютере было сразу четыре PCI Wi-Fi карты.
Помимо них стояла ещё одна - от D-Link.
Переходники на разъёмы типа N, к которым подключались коаксиальные кабели от антенн.

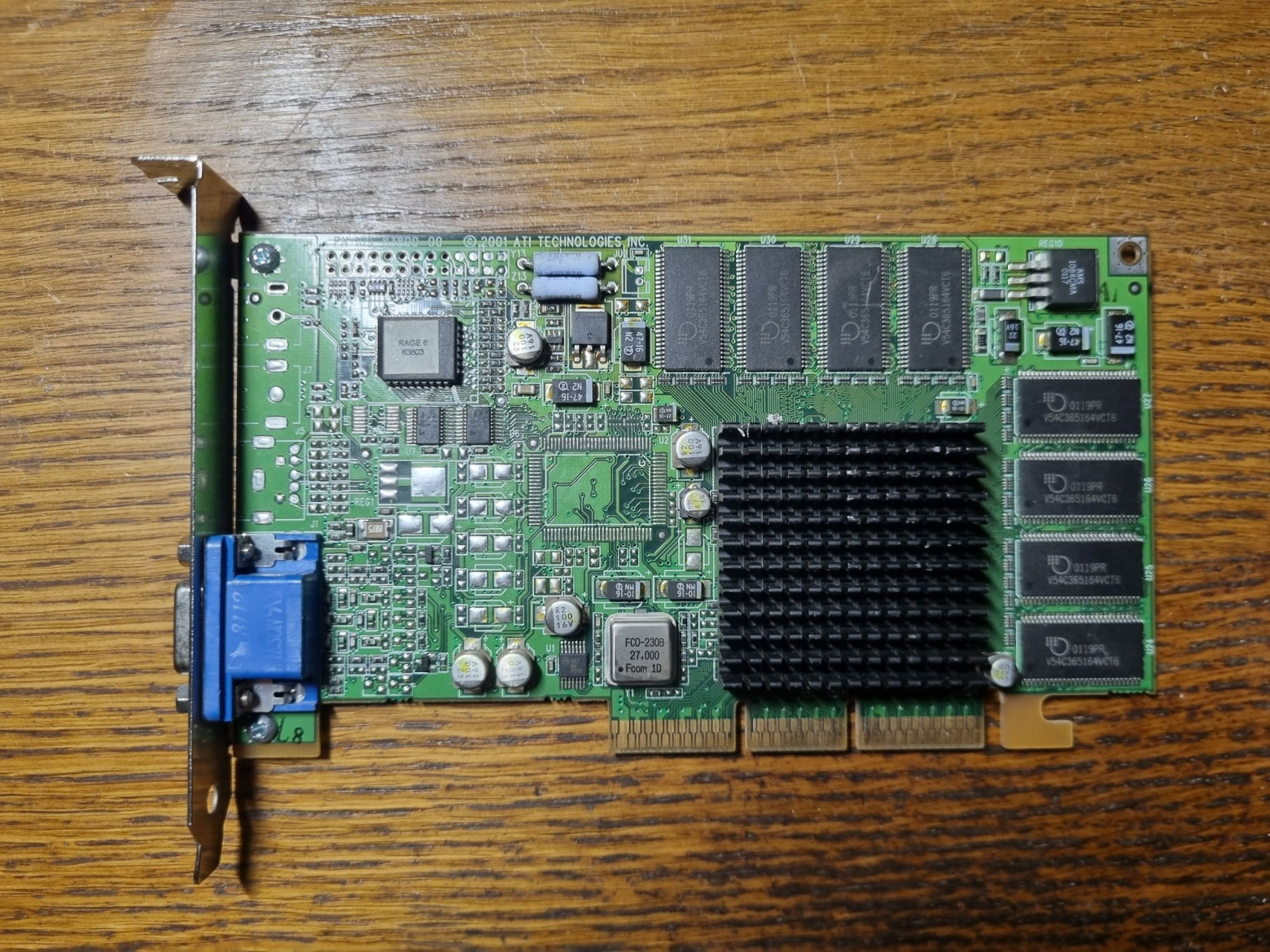

Видеокарта. Зачем она в компьютере, судя по всему, работавшем автономно, не совсем ясно.
Ещё один блок не совсем понятного предназначения. Для чего он был нужен, разберёмся позже.
Довольно простенький, но всё ещё живой свитч D-Link.

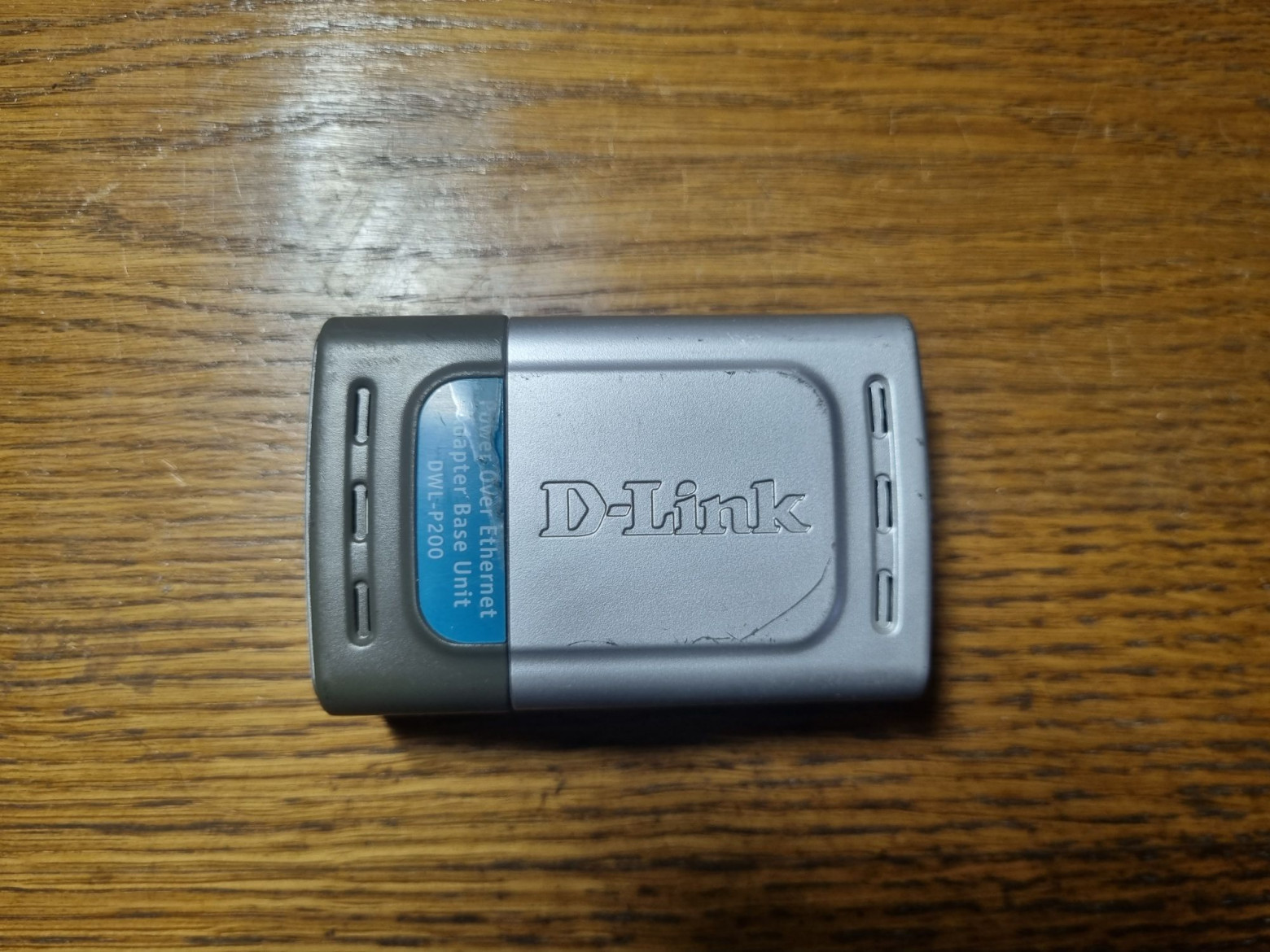

И, наконец, POE-инжектор.
❯ Ищем происхождение железа
Вообще, изначально какого-то особого внимания к этим штукам я сходу не проявил, поскольку принял эти блоки за начинку от некоей древней точки публичного Wi-Fi и посчитал для себя такое объяснение достаточным. Само железо тоже особого интереса не представляло: довольно банальная начинка простенького офисного компа конца двухтысячных. Все эти детали были отправлены мне, а после недолгого изучения были положены в дальний ящик, где пристроились к другому компьютерному хламу.
А вот мой товарищ был иного мнения: ему очень захотелось узнать историю данной штуки. Немного подумав, мы всё же решили попробовать разобраться, что это было за устройство и для чего оно было нужно.

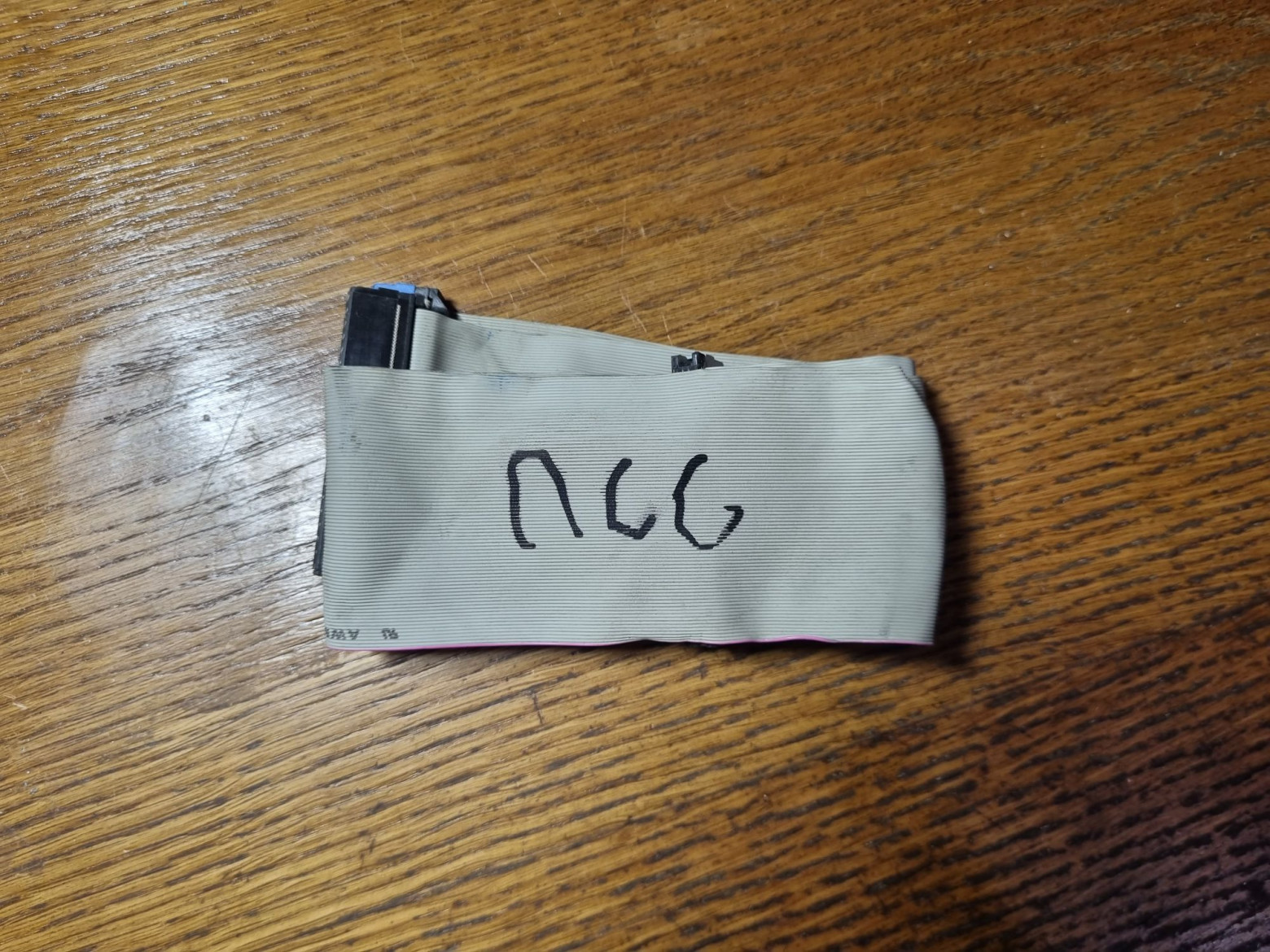

В пользу того, что это была не просто какая-то самоделка, говорила загадочная надпись «ПСС» практически на всех блоках найденного компа.
Когда-то давно она, вероятно, была призвана предотвращать кражу и дальнейшую перепродажу комплектующих. Впрочем, конкретно это железо от рук расхитителей электрических шкафов не пострадало, а просто оказалось выведено из эксплуатации, заброшено и спустя много лет отправлено на свалку.

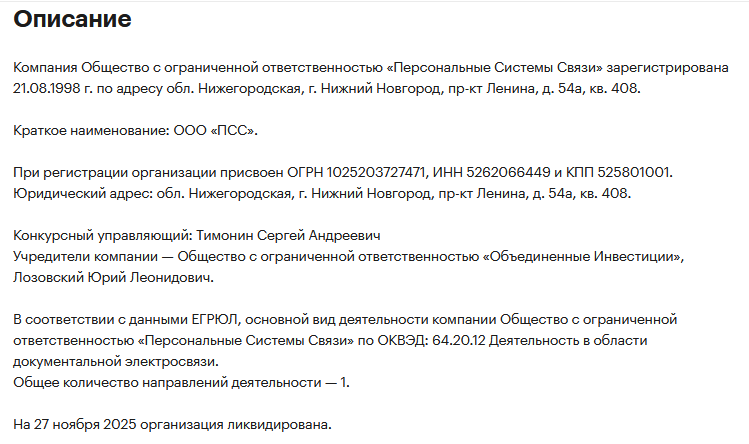

Некоторые поиски вывели вот на такую ликвидированную в далёком 2012 году компанию —некие «Персональные системы связи».
Но, понятное дело, сходу установить связь между найденным оборудованием было невозможно. Поэтому было решено походить по окрестностям в поисках других артефактов. Уж если компьютер нашёлся спустя столько лет, то наверняка должно быть и остальное железо.
Поиски оказались далеко не безрезультатными.
На некоторых домах обнаружились вот такие антенны с надписью «Персональные системы связи». Похоже, это было действительно то, что мы искали. Кабели от антенн были давным-давно отрезаны.
В одном из подъездов уцелел вот такой ящик.
Его можно было бы принять за обычный электрический или телекоммуникационный шкаф, коих полно в наших подъездах, но торчащие из него откушенные коаксиальные кабели в количестве сразу пяти штук и примерно того же вида, что я видел идущими к антеннам, недвусмысленно намекали на возможную связь с теми антеннами. Что было внутри ящика, мне неизвестно. Конечно, это могла быть какая-нибудь древняя аппаратура кабельного телевидения, антенный разветвитель или даже что-то для DOCSIS, но, учитывая то, что на этом доме также имелись антенны (от части из которых остались только крепления), скорее всего, там находился комплект вроде того, что мы нашли. Также в паре других домов обнаружились ещё несколько ящиков, на этот раз давным-давно (судя по всему, даже не год и не пять лет назад) вскрытых и абсолютно пустых, а также след на стене от полностью демонтированного такого же шкафа, начинка которого, вероятно, и оказалась выкинутой.
❯ Антенны
Конечно, не разобрав эти антенны или не подключившись к ним для измерения их характеристик, не получится точно определить, для чего они предназначены. Но (с учётом ранее собранных данных) было логично предположить, что это секторные Wi-Fi антенны, а вся эта система была неким Wi-Fi радиомостом.

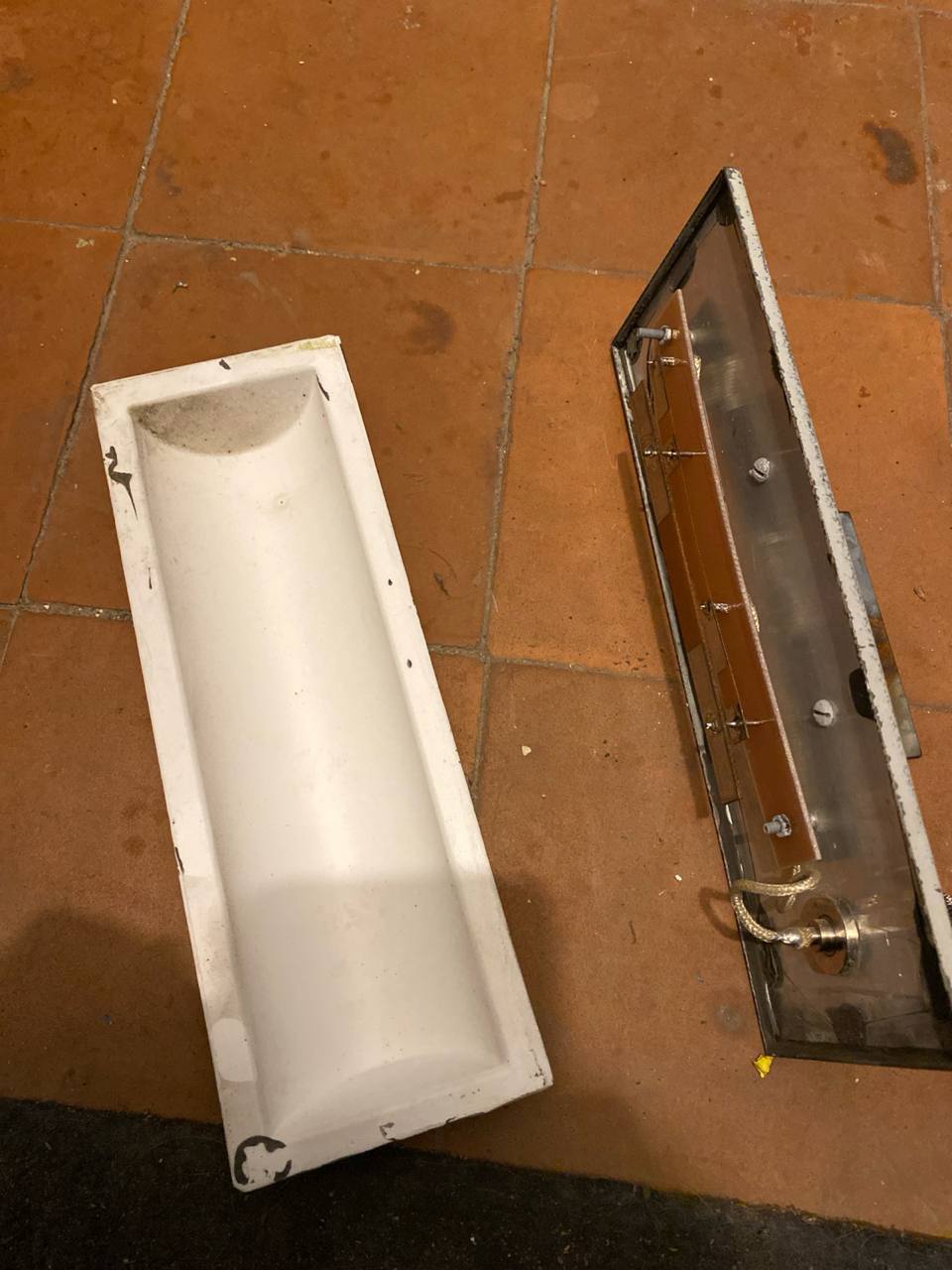

Примерно так они могли быть устроены.
Эти антенны были соединены коаксиальными кабелями с компьютером в ящике, а тот был подключен к обычному проводному интернет-соединению по обычной витой паре. Кому и куда эта система раздавала Wi-Fi? Версия с публичной точкой доступа была откинута окончательно: вряд ли её антенны будут стоять в нескольких метрах от подъездного балкона на высоте десятого этажа, да ещё и направленные куда-то вдаль. Продолжим поиски...
❯ Жёсткий диск

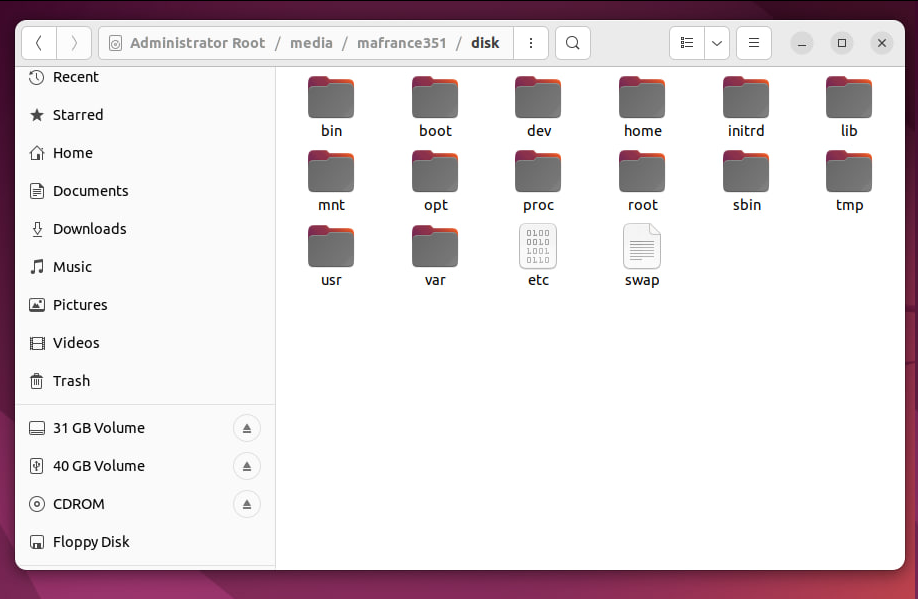

Взглянем на то, что находится на жёстком диске. Я ожидал, что на нём будет типичный для подобных железок минималистичный дистрибутив линукса или, может, что-то более экзотическое по типу FreeBSD.
Верным оказалось первое.
Из дополнительного софта на компьютере был установлен madwifi (драйвер для Wi-Fi карт на чипсете от Atheros) и minicom (терминал для работы с COM-портом).
Как и ожидалось, девайс представлял собой самую обычную точку доступа Wi-Fi на базе ПК. Четыре антенны служили непосредственно для связи с клиентами, ещё одна — резервный канал для связи с другой такой же нодой (дабы при проблемах со связью интернет у пользователей бы просто просел в скорости, а не отвалился совсем).

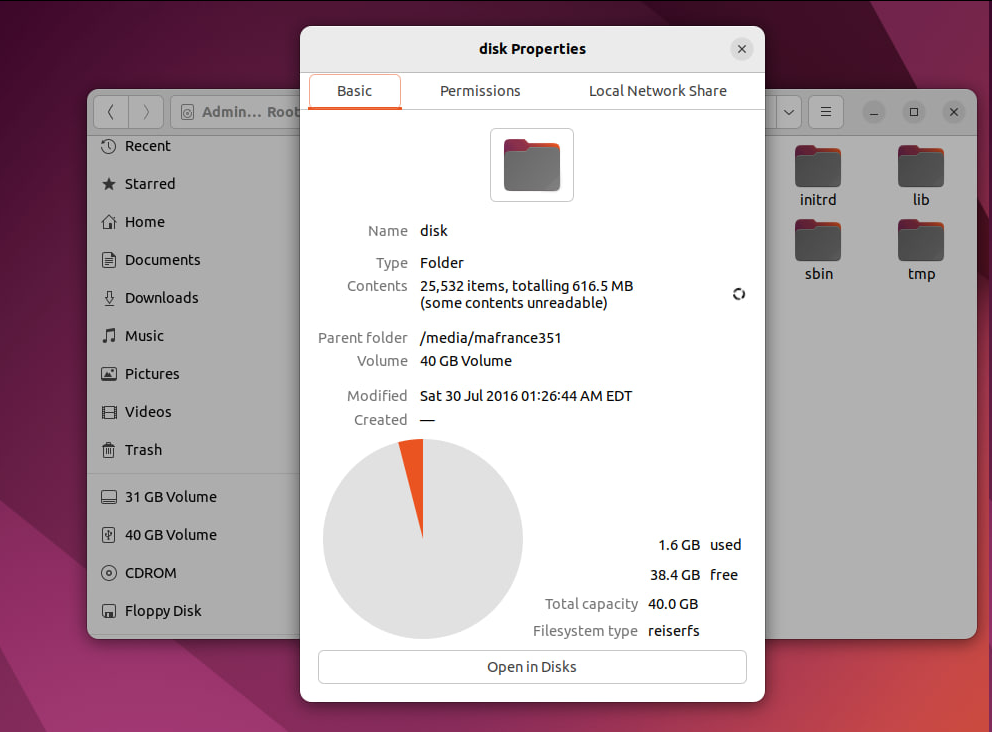

На диске была ФС ReiserFS. Больше ничего примечательного на нём не обнаружилось.

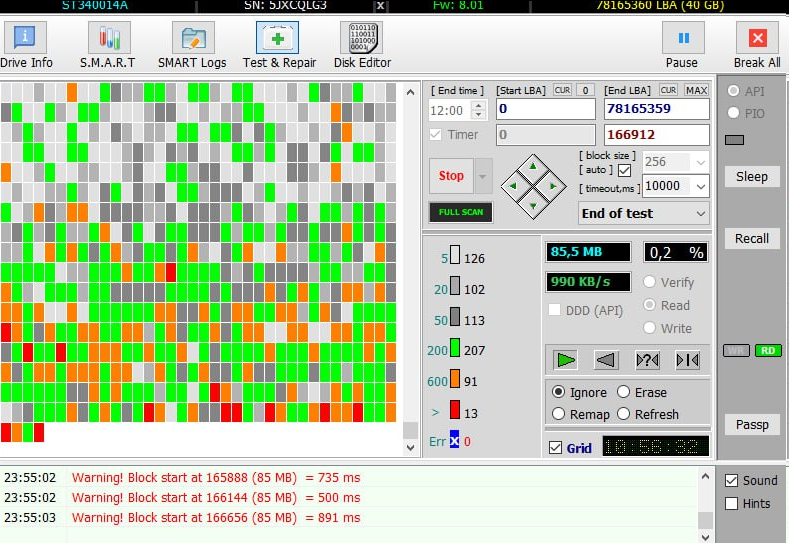

Состояние его также оказалось весьма унылым. Впрочем, свои положенные годы этот винт, похоже, таки отработал.
❯ Коробочка для питания

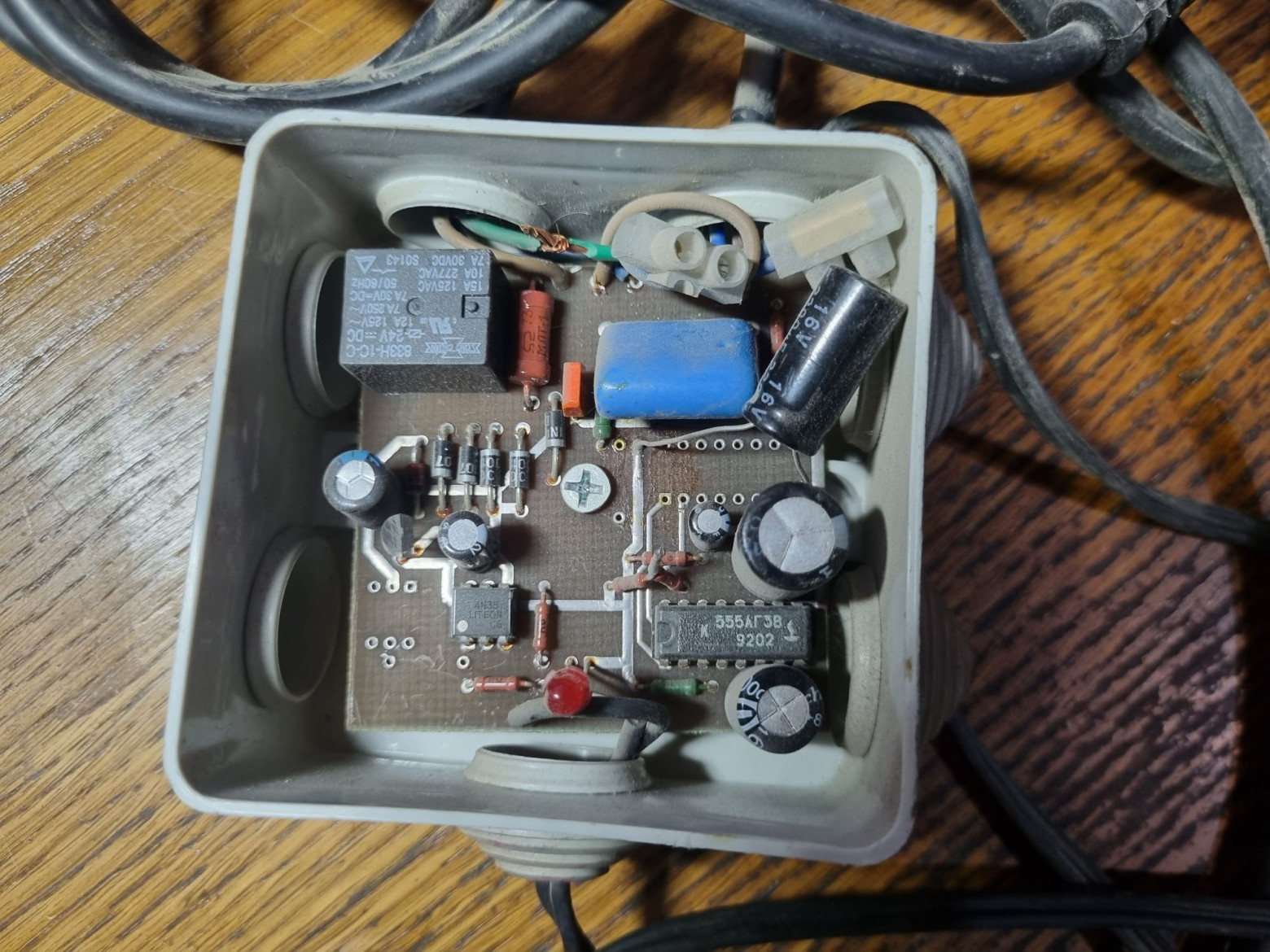

Рассмотрим последний блок — коробочку с сетевым кабелем.
На плате реле, простенький блок питания на гасящем конденсаторе, транзисторная оптопара 4N35, а также микруха К555АГ3В — сдвоенный одновибратор.
Эта коробочка — этакий сторожевой таймер. Подключена она к одному из COM-портов компьютера. При нормальной работе ПК отправляет что-то в порт, что постоянно перезагружает одновибратор. Если же машина зависла, данные идти перестают, отчего конденсатор заряжается (поскольку ёмкость его довольно большая, компьютер не перезагружается просто в процессе загрузки, пока линукс ещё не запустился) и одновибратор выдаёт импульс, отключающий реле, что приводит к перезапуску ПК.
❯ Сайт ПСС
Одной из самых интересных находок был сайт ПСС (pss.internet2.ru). Он-то и дал окончательный ответ на вопрос, что же это вообще было такое.
Как видно, этот провайдер подключал пользователей по на тот момент ещё не сказать, что сильно распространённому выделенному каналу.
Подключение производилось следующим образом.

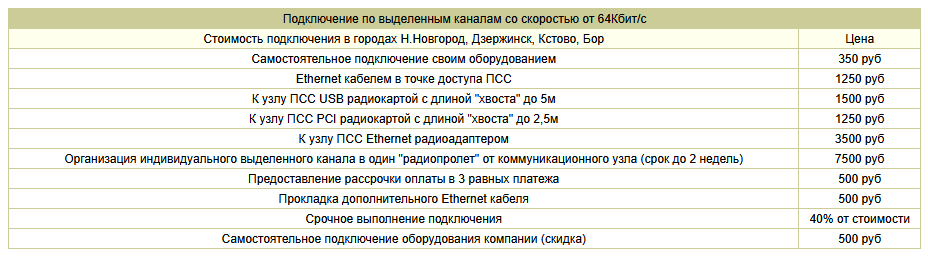

С определённого дома собирали заявки (упоминается, что для подключения нового дома необходимо не менее пяти новых абонентов). На том доме, где стояла нода (в виде точки доступа с ящиком и антеннами) устанавливалась антенна, направленная в нужное место. Абонентам устанавливалась похожие антенны, а от них прокладывался коаксиальный кабель до рабочего места. В компьютер вставлялась некая «радиокарта» — надо полагать, обычный Wi-Fi адаптер на PCI или USB, к которому подключался кабель. Далее на ПК создавалось подключение с нужными учётными данными, а MAC-адрес карты забивался в белый список адресов.
Преимуществ у такого подключения было достаточно: довольно высокая стабильность связи, отсутствие проводов в подъезде, возможность подключения даже в тех домах, где телефонной линии нет. Косяков, впрочем, тоже хватало: непонятно, как у такой системы дела с грозозащитой, да и если в доме мало абонентов, то заявку на подключение не удовлетворят. Скорость тоже была невысокой даже по меркам распространённых в те годы ADSL-модемов: 300-500 кбит/с.
А вот ещё один сайт, internet2radio.narod.ru.
❯ Что же в итоге?
Вот так вот, с помощью самого обычного SOHO-железа в своё время удалось построить провайдера, больше пяти лет предоставлявшего беспроводной доступ в интернет.
Судьба же самих ящиков была довольно печальной. В 2010-2011 годах до большинства домов дотянулась оптика, так что ставшие в одночасье ненужными ящики были выведены из эксплуатации и отключены. В 2012 году ПСС ушли в историю.
Такие дела.
