Самодельная гальваническая развязка, в простонародии – грозозащита

в 16:23, , рубрики: diy или сделай сам, гроза, грозозащита, Железо, Электроника для начинающих, метки: ,


Во время сборки гальванической развязки меня посетила мысль написать о процессе и результатах этой эпопеи.

Кому интересно прошу под хабракат.

Все началось с того что старый провайдер интернета «поднадоел» (тарифы, служба поддержки и т.п.) и я решил его сменить на другого провайдера. В процессе прокладки кабеля оказалось, что он будет проходить по крыше, под открытым небом (оборудование нового провайдера в первом подъезде, я живу во втором), а это обыкновенная витая пара (UTP) к тому же облегченный вариант. Две пары вместо положенных четырех и всё это без экрана (все равно используются только две пары, так что без разницы). Мне вариант лапша на крыше по умолчанию не очень понравился, альтернативой бил экранированный кабель для наружной прокладки по той же крыше по 3 грн./метр, а этих метров 30 и не факт что его потом не украдут. Я все-таки согласился на вариант по умолчанию, если провайдеру плевать на защиту своего оборудования, то мне тем более, лишь бы интернет работал, с защитой своего оборудования я что-нибудь придумаю.

И занялся я поиском малозатратной защиты, в итоге наткнулся на этот замечательный пост, где прекрасно описаны все угрозы, которые могут влиять на кабель и оборудование.

Я попытался повторить трансформатор с деревянным сердечником, мои попытки не увенчались успехом, линк не заработал хотя индикаторы моргали, как и обычно. В итоге купил фабричную грозозащиту, поставил и немного успокоился.

Воздушные трансформаторы собственного изготовления, готовое устройство не заработало

Меня заинтересовала идея гальванической развязки, я начал искать различные варианты реализации. В результате нашел сайт где в посте «как сделать транс (кратенько)» (в других постах есть поясняющие схемы, фотографии) нашел инструкцию по изготовлению трансформатора на ферритовом кольце.

Я опишу моменты изготовления, чтобы внести большую ясность в понимание написанного в оригинале (с моей точки зрения):
1. Берем одну витую пару из кабеля UTP длиной 1,5 м.
2. Слаживаем пополам и скручиваем равномерно, чтоб получился четырехжильный симметричный провод. Нужно смотреть, чтоб проводники одного цвета располагались напротив друг друга.
3. Берем ферритовое кольцо размером приблизительно (некритично) 30Х8Х8 мм желательно высокочастотные (можно брать любое), острые грани обрабатываем наждачной бумагой (удобнее надфилем). Ферритовые кольца у меня были от корпусов CoolerMaster (идут в комплекте, для уменьшения наводок в проводах от передней панели) размеры 28Х16Х7 мм, их я и взял.

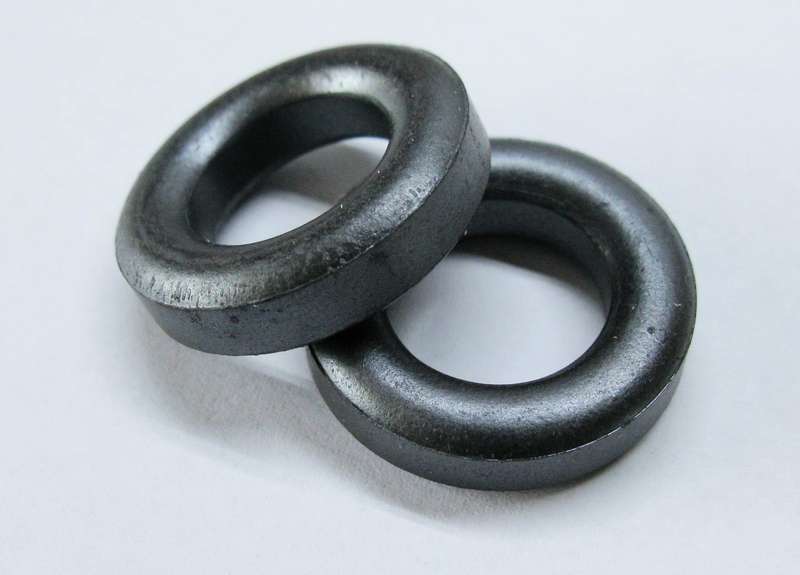

Ферритовые кольца от корпусов CoolerMaster

4. Слаживаем пополам полученный ранее четырехжильный провод, и равномерно натягивая два конца, наматываем их вместе рядом (параллельно) на ферритовое кольцо до заполнения в один слой. У меня получилось на данном кольце 8 пар витков.
5. Проверяем чтобы в паре било одинаковое количество витков и обрезаем лишние концы проводов, оставив по 30 мм.
6. В каждом четырехжильном проводе соединить провода одного цвета вместе (они напротив друг друга). Каждый четырехжильный провод, 1-й и 2-й, превращается в симметричную линию, где: провод А (пара одного цвета) и провод Б (пара другого цвета).
7. Начало провода А первой линии соединить с концом провода А второй линии.
8. Начало провода Б второй линии соединить с концом провода Б первой линии.

Готовый трансформатор

В итоге получился симметричный широкополосный трансформатор со средними точками, согласован, входное и выходное волновое сопротивление около 100 Ом и напряжение пробоя изоляции намного больше, чем в разделительных трансформаторах сетевых карт.

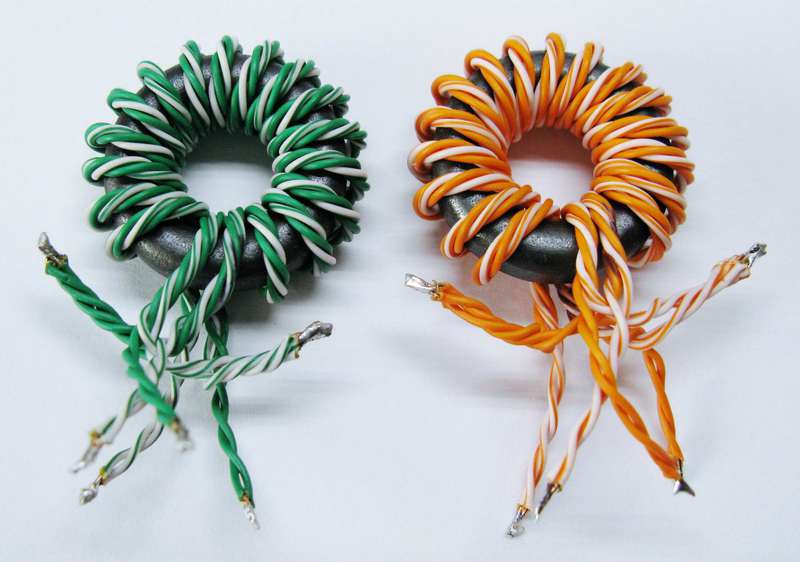

Для изготовления гальванической развязки нужно изготовить два таких трансформатора:

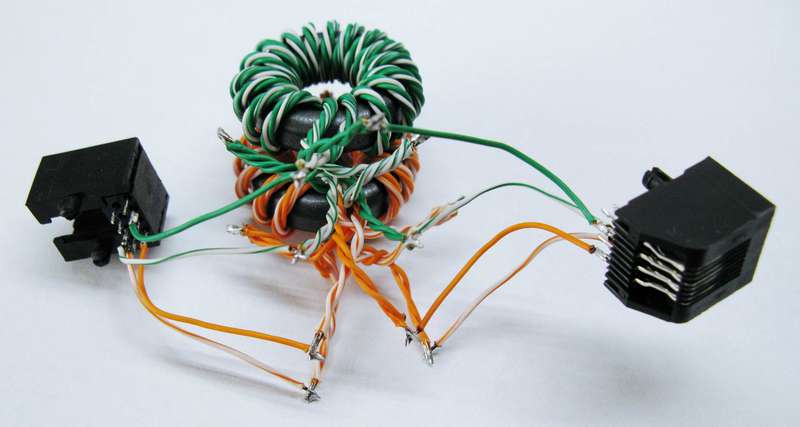

Думаю, все помнят, какие пары используются для передачи данных на скорости 100 Мбит, так что привожу картинку собранного устройства (сперва «на соплях» для проверки):

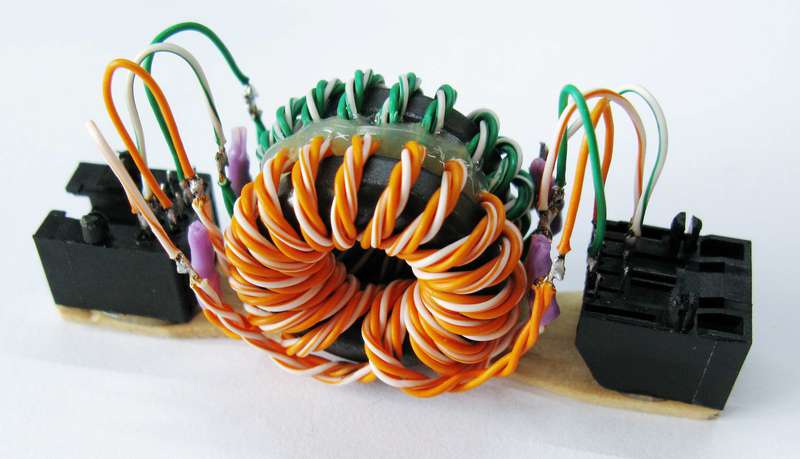

Устройство заработало сразу, после чего начал собирать всю конструкцию на деревянной палочке от мороженого (первое, что попалось на глаза) с помощью термопистолета:

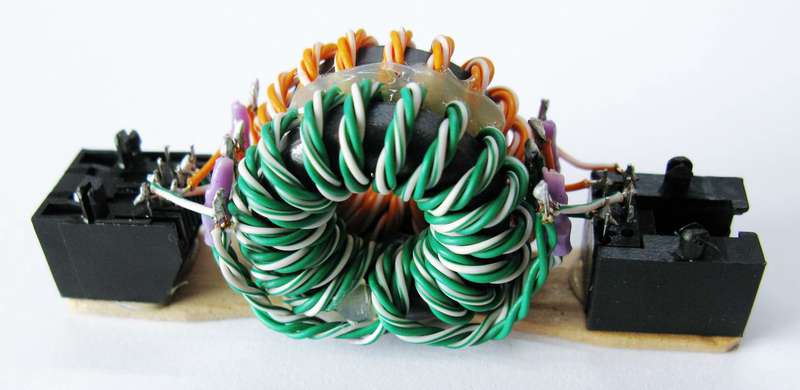

Между этапами я проверял на работоспособность, чтобы исключить возможность ошибки. Здесь я укоротил проводники для компактности:

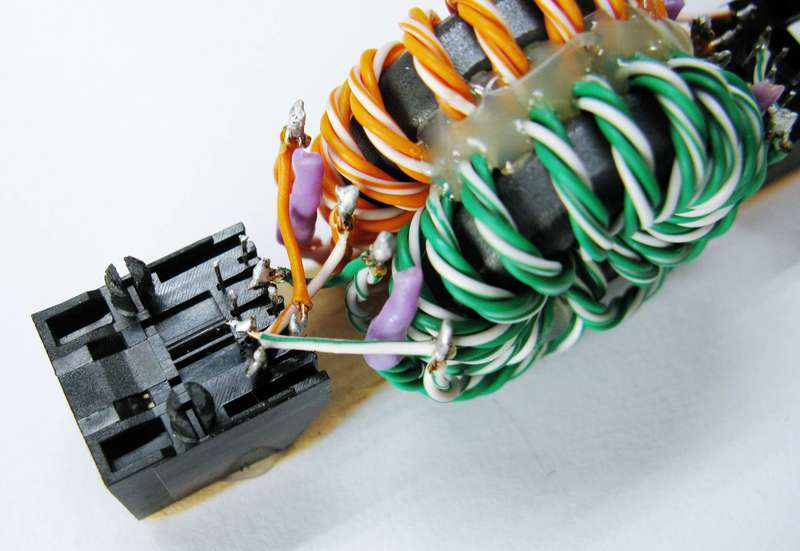

Вот места соединения крупным планом, если кому интересно:

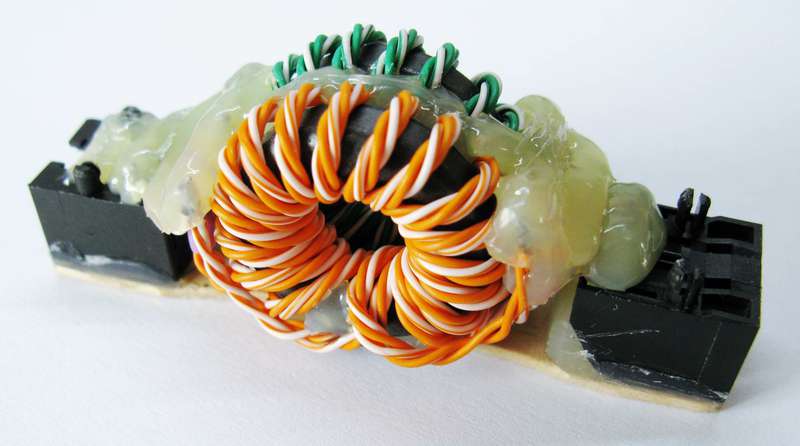

И наконец-то готовое устройство (извините за непривлекательный вид, из-за клея — своего рода изоляция):


Гальваническая развязка у меня включена по такой схеме: провайдер –> купленная грозозащита –> самодельная гальваническая развязка –> роутер –> компьютер. Длина линии от провайдера где-то 50-60 метров. Разъемы были позаимствованы из нерабочих сетевых плат. Ухудшений в плане снижения скорости, увеличения времени отклика не замечено.

Устройство било сделано и установлено в январе 2013 года. От прямого попадания молнии, скорее всего не защитит, а от наводок и статики вполне. Так что спокойно жду грозового лета.
