Доброго времени суток читатель!

Совсем недавно мною был написан пост о POST картах, хороша тавтология а ;-)?
В нем я обещал написать продолжение если тема интересна, ну и поскольку тема действительно оказалась интереснаам я продолжаю!


Собственно сабж


Как я упоминал в комментах, к своей первой статье, заказал я себе карточки — эту для ноутов и эту для десктопов.

Заказ был оформлен в двадцатых числах января (точных дат не могу указать, заказом, отслеживанием и получением занимался не я). На днях пришла эта карта, ноутбучная дескать, десктопную приходится ждать. Тут хочу выразить некоторое негодование —
1) Заказаны карты были одним заказом, идут по разному (надеюсь что вторая все же идет, а не потеряна);
2) Сроки доставки! Я конечно могу понять, у них был Китайский Новый Год, но месяц ходу (судя по дате на бандерольке) это через чур уж много, особенно в купе с тем, что комплектовались они три (ТРИ) недели!
3) Дилэкстрим берет порядка 200 рублей за выдачу трека посылки, сам по себе трек бесплатен и присваивается каждой посылке, так что вердикт — барыги!
На этих пунктах мое негодование заканчивается, и я начинаю обзор.

Карта пришла в бандерольке, внутри бандероль проклеена генератором душевного спокойствия, сама карта упакована в него же и в анти статик, так что к вопросам упаковки китайцы подходят основательно. В анти статике у нас сама карта, USB шнур и User Manual.

Идем дальше.

Эта карта предназначена для mini PCI и так же имеет (не предназначена, почему читаем далее) порт для LPT, USB нужен для питания карты. Первое что захотелось сделать — естественно протестировать! Но ноута под рукой нет, так что я с чистыми помыслами решил тестить ее на LPT порте.

Собственно воткнул карту

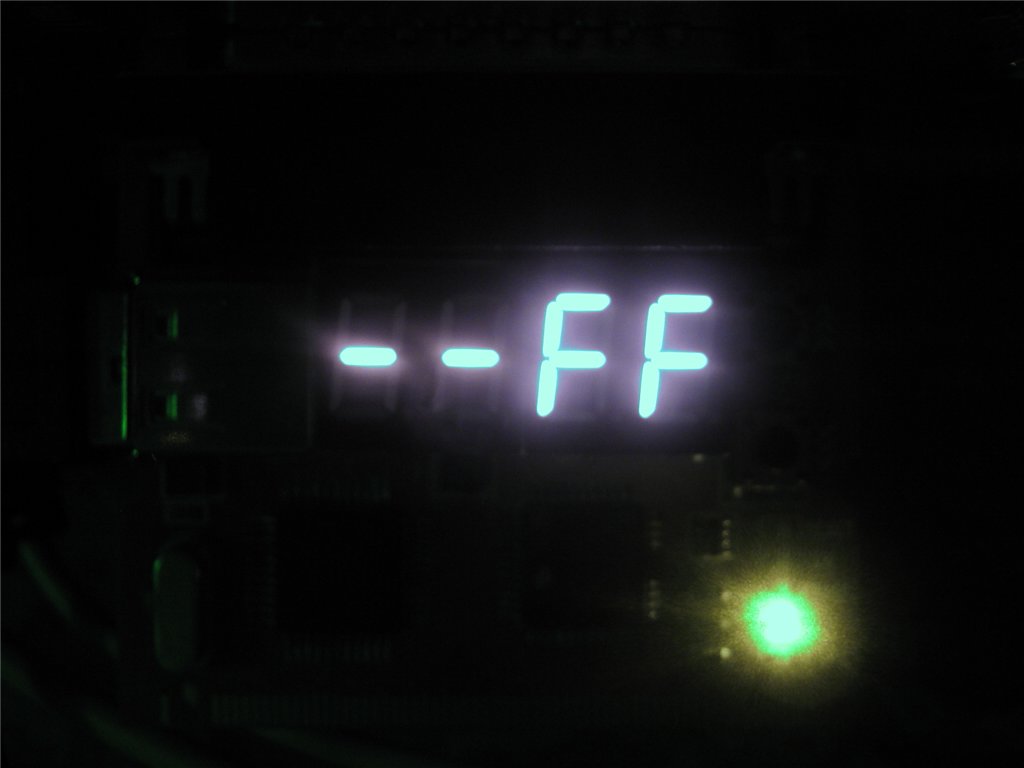

При подаче питания карта показывает "--" и «FF».

Включаем машину

FF

Потом

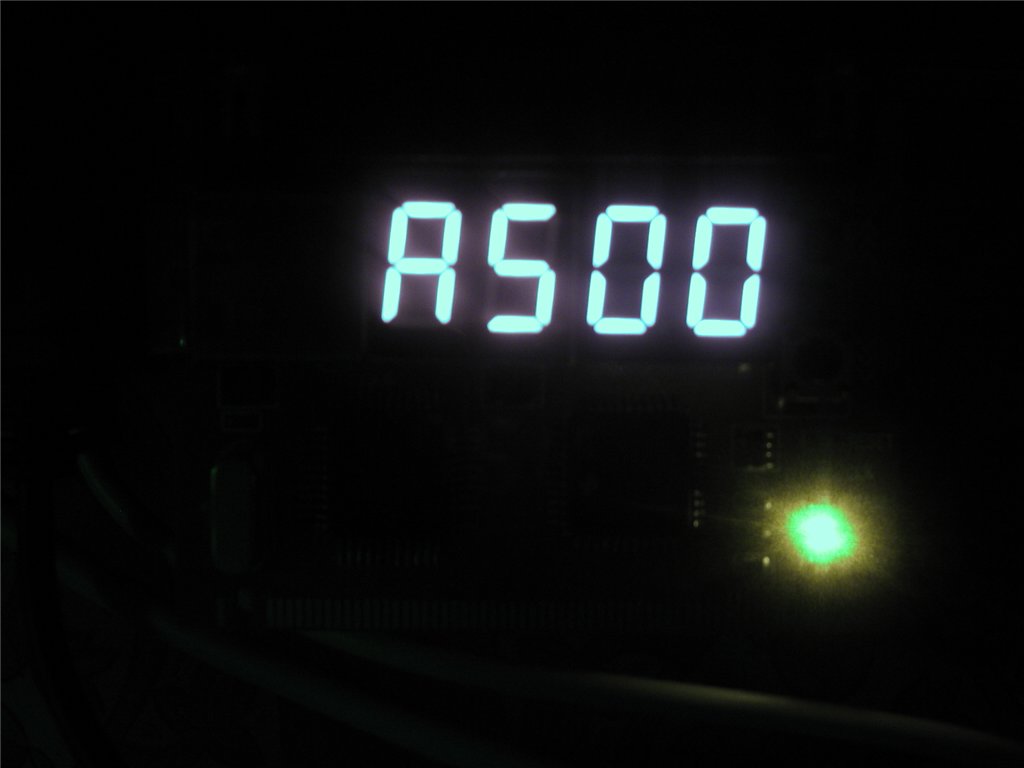

A5

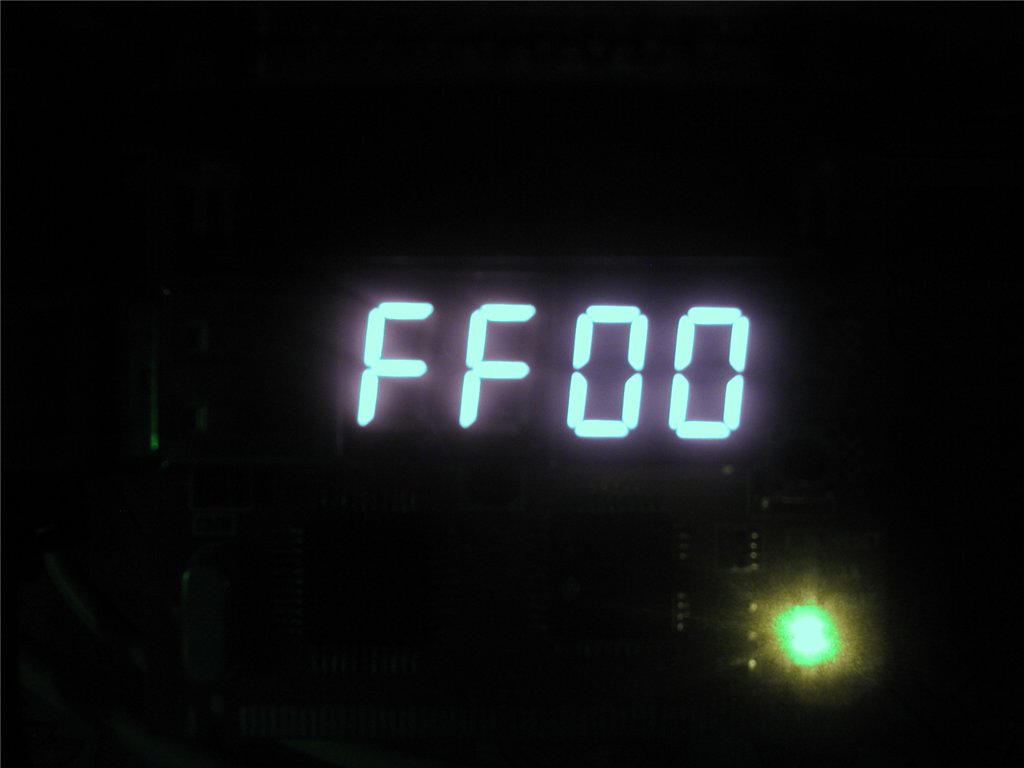

Потом карточка несколько раз меняет изображение, и опять «FF00» загрузилась система. Резонный вопрос и желание узнать что же за коды промелькнули, заставляет сделать нехитрое умозаключение, что две единственные кнопки позволяют листать коды, и вуаля! Так оно и есть, тыкаем на кнопку, видим

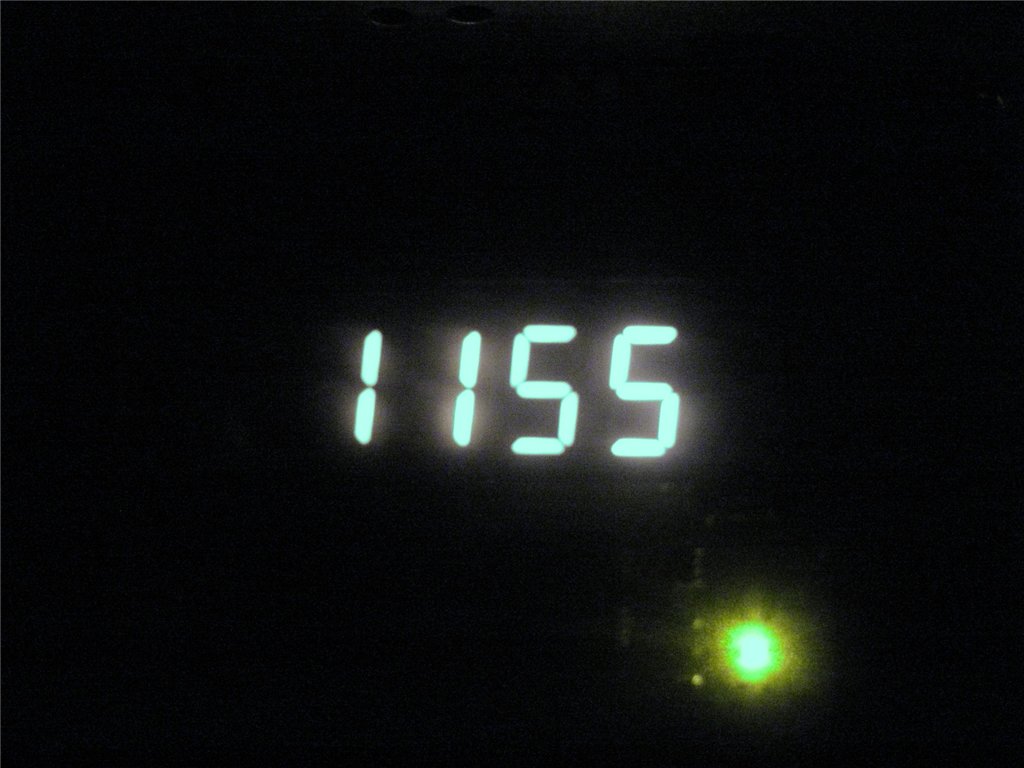

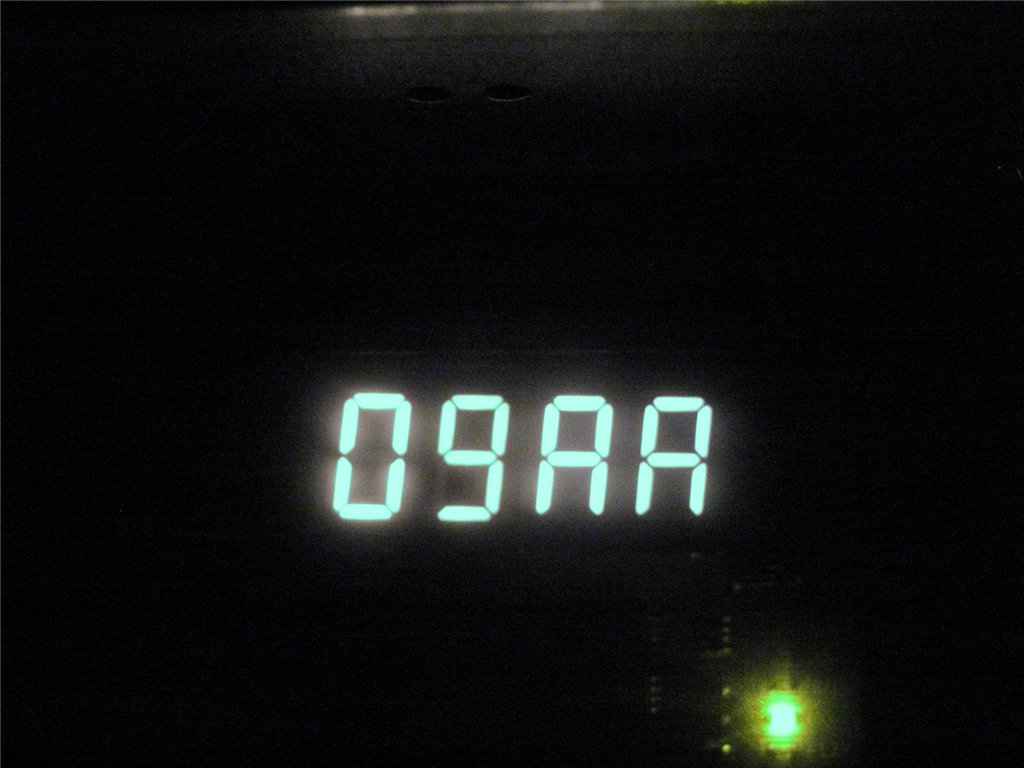

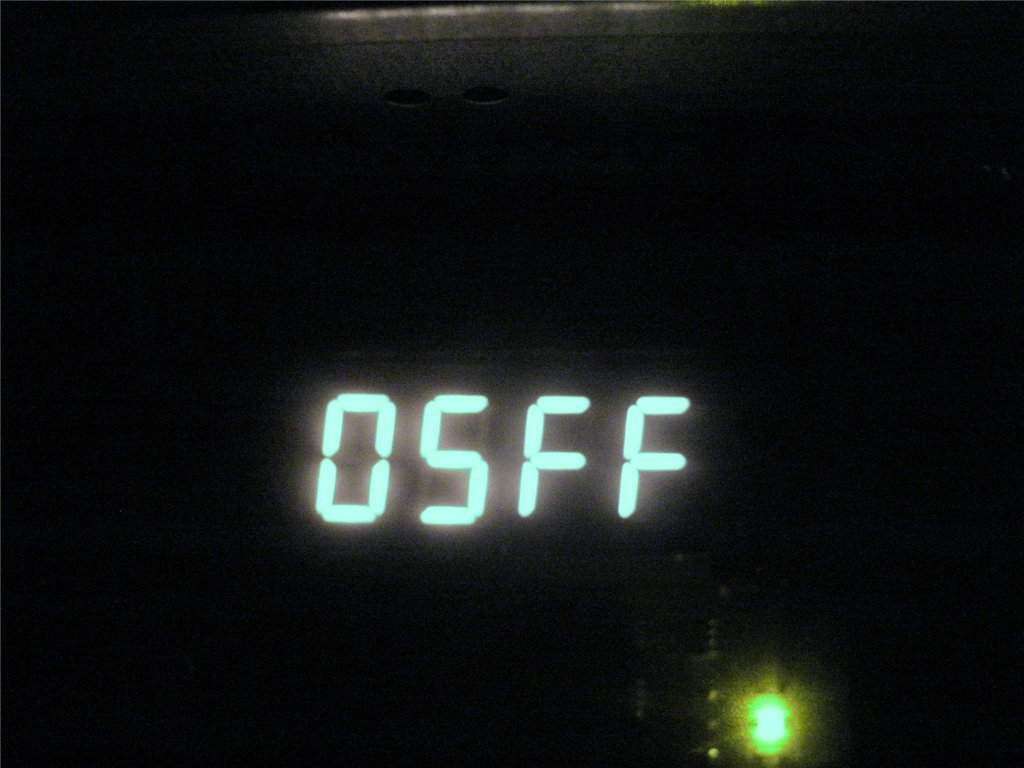

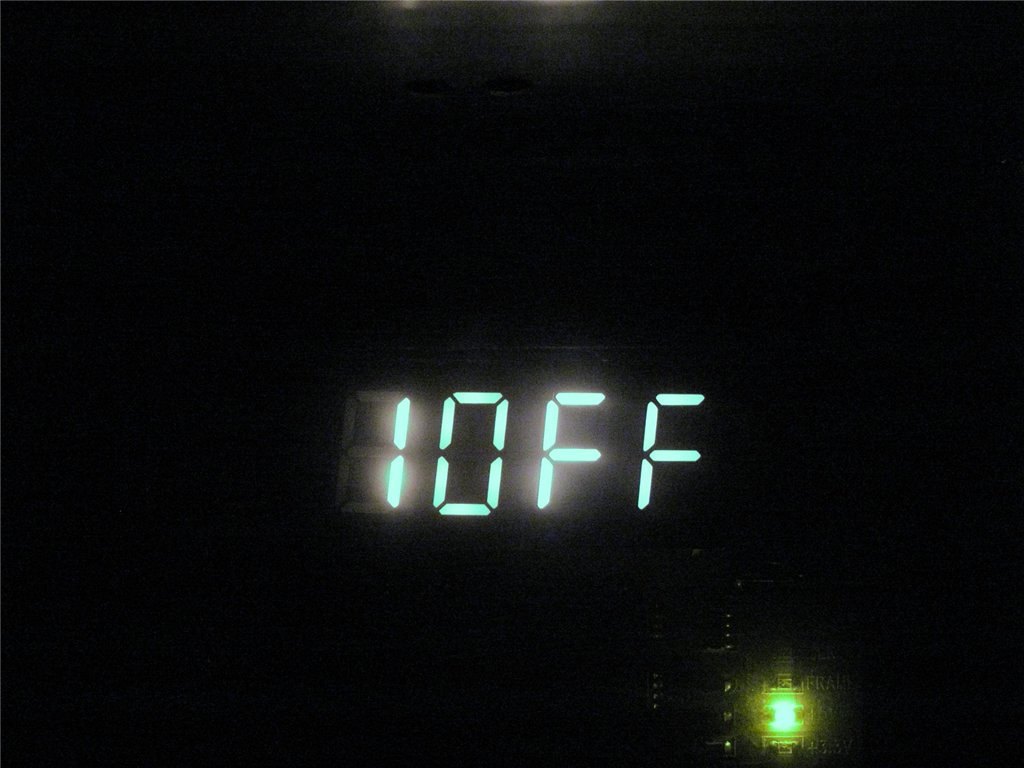

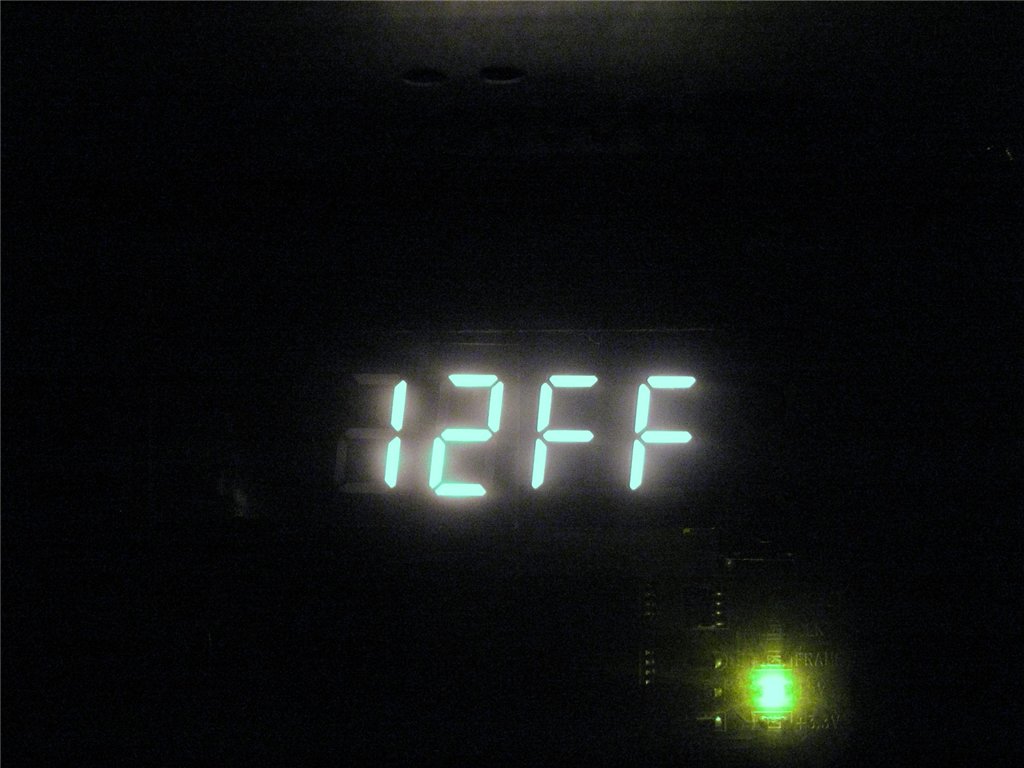

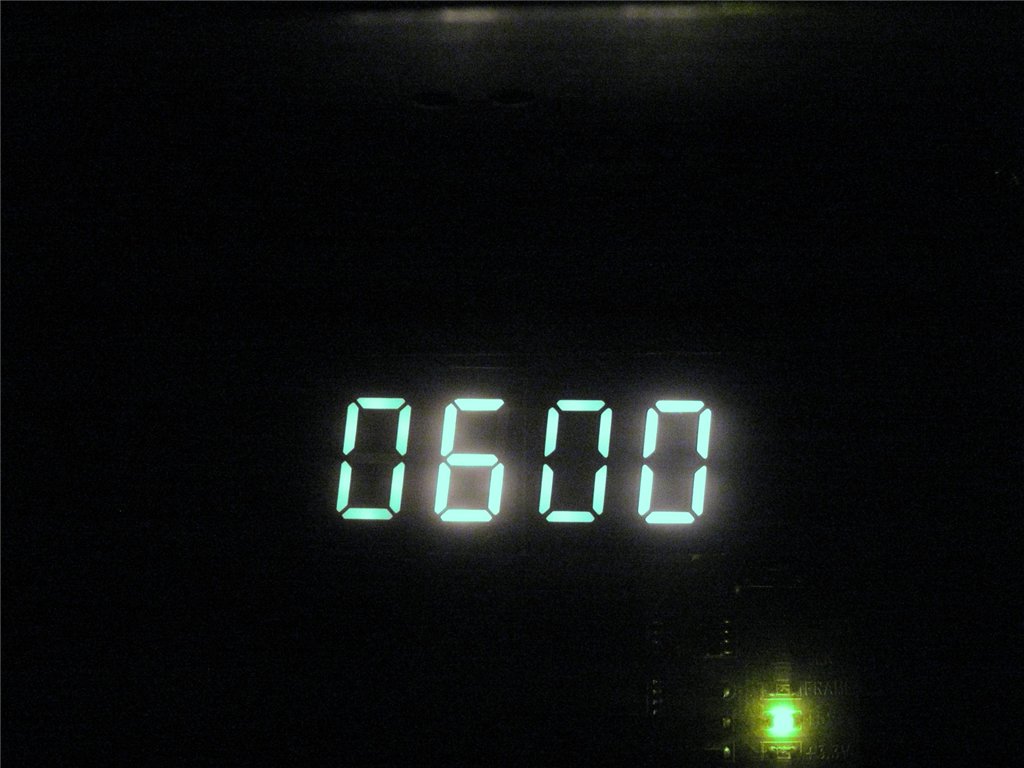

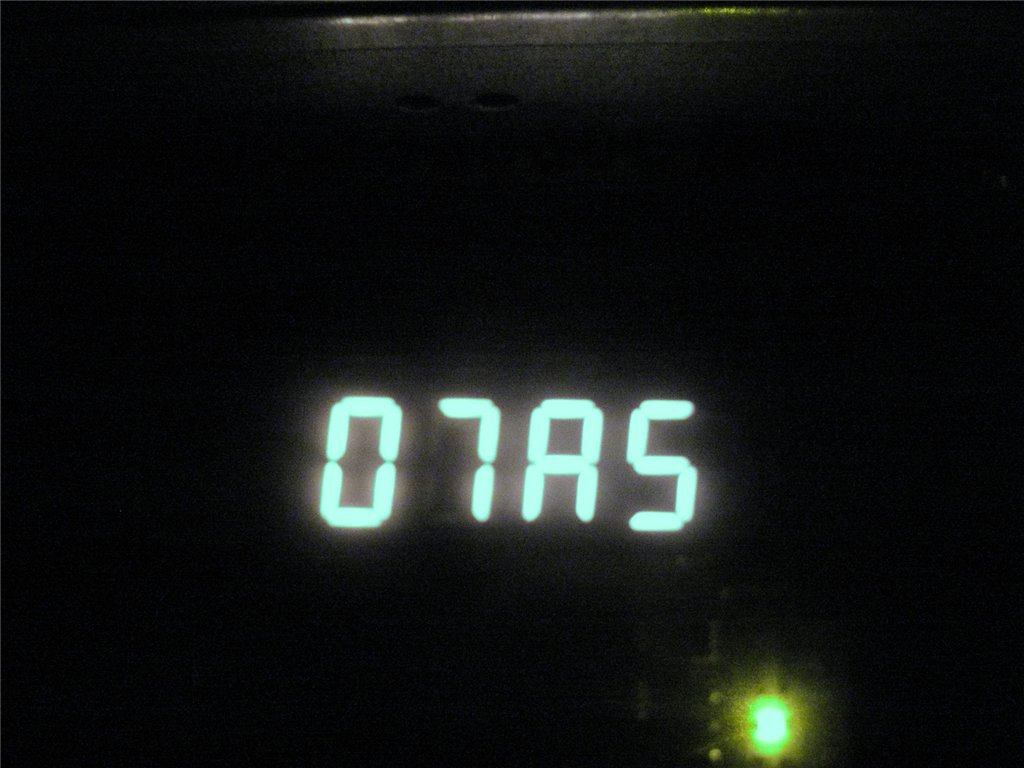

Теперь на левом табло порядковый номер POST кода, на правом сам код. (не по порядку ибо в начале повторяется)

Тык кнопку


Тык кнопку


Тык кнопку


Снова тык


Опять тык


И еще раз


И снова


И еще чуть чуть


Вот и последний


Тут мы переходим к одному интересному моменту и не самому впечатляющему выводу.
Интересный момент это User manual, в самом начале мануала у нас обозначение светодиодов


"+5 вольт" светится все время пока мать включена, вполне логично ибо USB ;-)

"+3,3 вольт" такой же индикатор питания как и "+5 вольт" не горит когда нет питания на PCI слоте (либо мать не поддерживает, чета не разобрался с точным переводом, в оригинале <the same as "+5". It is unlit when some motherboard have no this power on PCI slots>)

«FRAME» светится когда сигнал «FRAME» активен.

FRAME (I/O)
Контакт А34

Сигнал FRAME выдается действующим главным абонентом шины PCI. Переход FRAME на низкий, т.е. активный, уровень инициирует фазу адресации. Чтобы обозначить последнюю фазу данных, завершающую цикл работы шины, главный абонент должен вновь деактивировать FRAME.

«CLK» светится когда сигнал «CLK» активен.

CLK (O)
Контакт В16

Через этот контакт передается сигнал таймера PCI, сопровождающий все операции PCI. В соответствии с техническими требованиями, его частота лежит в интервале от 0 до 33 МГц.

«RSET» светится во время перезагрузки

"+12" включаем формальную логику

"-12" включаем формальную логику

"-5" то же самое что и "+3,3 вольт"

Расшифровки кодов

BIOS на матери Phoenix.

FF в моем случаях это наличие +5 на USB

А5 в мануале не указан (просто пустует)

AA ожидание нажатие клавиши F2

55 enable USB devices

04 get CPU type

На фотографиях светится "+5 вольт"

Итак «интересный момент, в мануале есть таблица со всеми кодами к финксовскому, АМИшному Авардавскому BIOS-ам, „не самый впечатляющий вывод“ в том что по LPT карта гонит полную чушь!

К слову о мануале — 28 страниц формата А6 чистейшей информации по POST кодам, обозначениям сигналов спикера и работы CMOS. Переводам займусь в ближайшее время, и представлю хабросообществу, но думаю дождаться десктопной карты что бы сделать сводный мануал.

Жду вторую карту и ноутбук мученник для полноценных тестов и обзоров.Перевожу и курю мануал.

P.S Воскресенье шестой час утра, может что то и упустил. Вопросы в комментах, по необходимости дополню.

P.P.S статья была написана в режиме реалтайм, „на лету“ пока писал перезагружался и фотал.

При подготовке статьи использованы две цитаты отсюда

Всем добра! И тебе добра!
