Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

Продолжаю серию постов, посвящённых апгрейду компьютеров Apple. На этот раз речь пойдет о MacBook Pro 15” (A1286) выпуска 2011г. Очень достойный аппарат, на мой взгляд: четырёхъядерный процессор Intel Core i7, графика Ati 6 серии, поддержка 16GB оперативной памяти 1333MHz. Его производительности и на сегодняшний день, вполне хватит для большинства задач.

Apple выпустила четыре комплектации этой модели, которые отличается процессором и графикой. Подробные характеристики смотрите в таблице. Эксперимент был проведен над комплектацией MD 318 (i7 2.2GHz, Ati 6750M(512MB)). Штатную видеопамять (vram) объёмом 512MB, перепаяли на более ёмкие чипы и получили 1GB vram.

Таблица. Спецификации A1286 2011г.

Модель MacBook Pro 15" A1286
Год начало 2011 конец 2011
Комплектация MC721 MC723 MD318 MD322
Идентификатор MacBookPro 8,2
Графика
(vram)
1. Intel HD 3000
2. Ati Radeon HD 6 series
Ati 6490M (256MB) Ati 6750M (1GB) Ati 6750M (512MB) Ati 6770M (1GB)
Чипсет Intel BD82HM65
Видеочип 216-0809000 216-0810005 216-0810005 216-0810084
Версия EFI MBP81.0047.B27
Версия SMC 1,69f3 1,69f4
Плата 820-2915-A 820-2915-B
Процессор
(cache)
Quad-core Intel Core i7
i7 2.0GHz (6MB) i7 2.2GHz (6MB) i7 2.2GHz (6MB) i7 2.4GHz (6MB)
Память 1333MHz DDR3 (PC3-10600), max 16GB

Все комплектации имеют одинаковую платформу и одинаковую прошивку EFI (следовательно и “видеобиос” одинаковый). Поэтому в любой из них можно изменить конфигурацию графики. Можно повесить любой из трех чипов и разный объём видеопамяти (256, 512 или 1024MB). Выбор конфигурации осуществляется на плате “страповыми” резисторами.

Расскажу поподробнее о ключевых моментах, процесс пайки BGA описывать не стану, желающие могут самостоятельно “загуглить” как это делается.

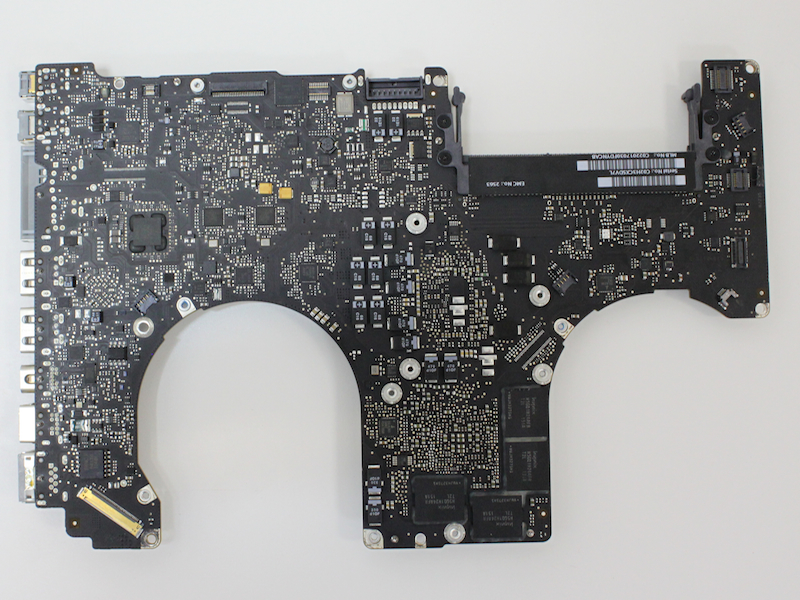

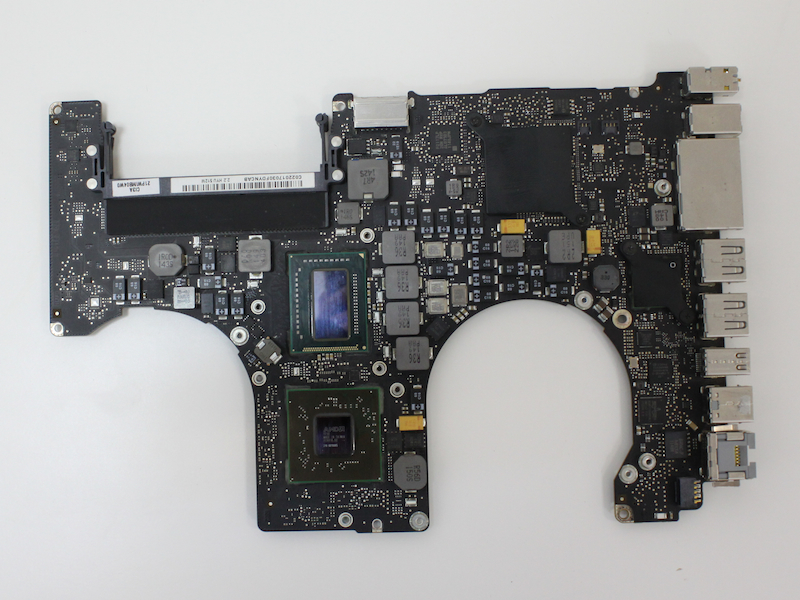

Разбираем и достаем плату.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

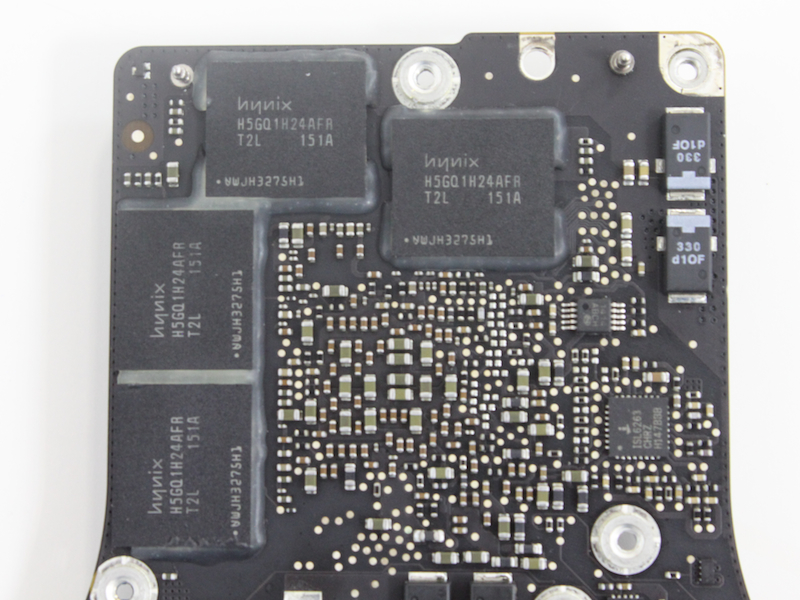

На плате установлены 4 чипа видеопамяти Hynix H5GQ1H24AFR T2L. Это GDDR5 SGRAM объёмом 1Gbit (128MB один чип) и скоростью передачи 5Гбит/с.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

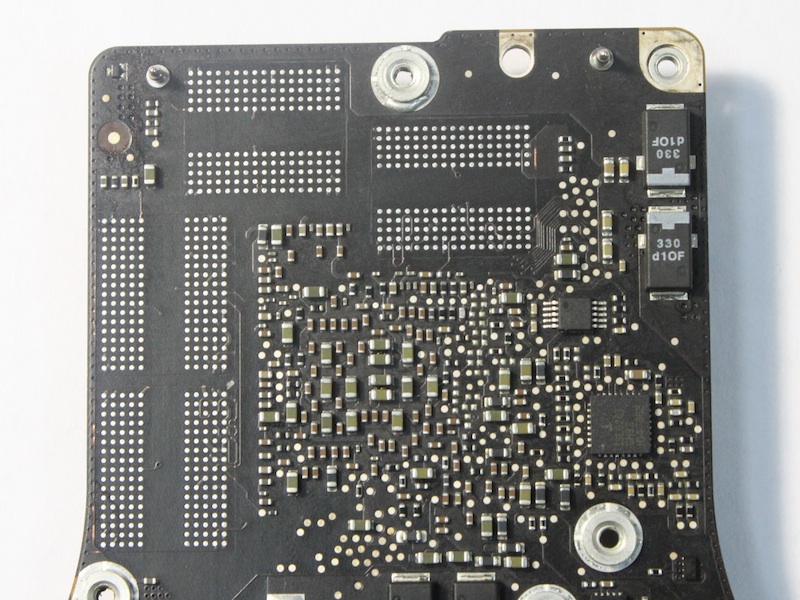

Отпаиваем чипы.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

Взамен вешаем Samsung K4G20325FC-HC04. Это тоже GDDR5 SGRAM с такой же скоростью передачи 5Гбит/с, но уже объёмом 2Gbit (256MB один чип). Именно такая память устанавливается в кастомных комплектациях, где графика с 1GB видеопамяти.

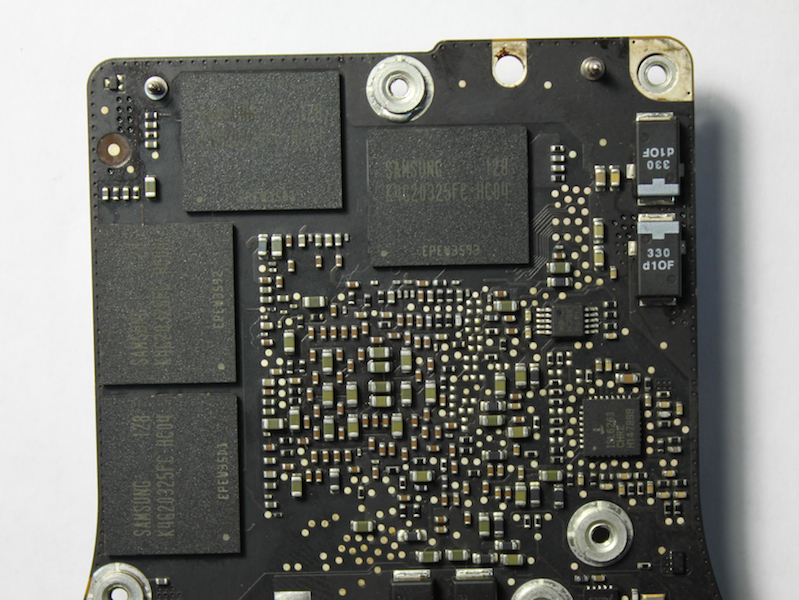

Новые чипы.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

В заключении перепаиваем “страповые” резисторы. Устанавливаем их соответственно получившейся конфигурации.

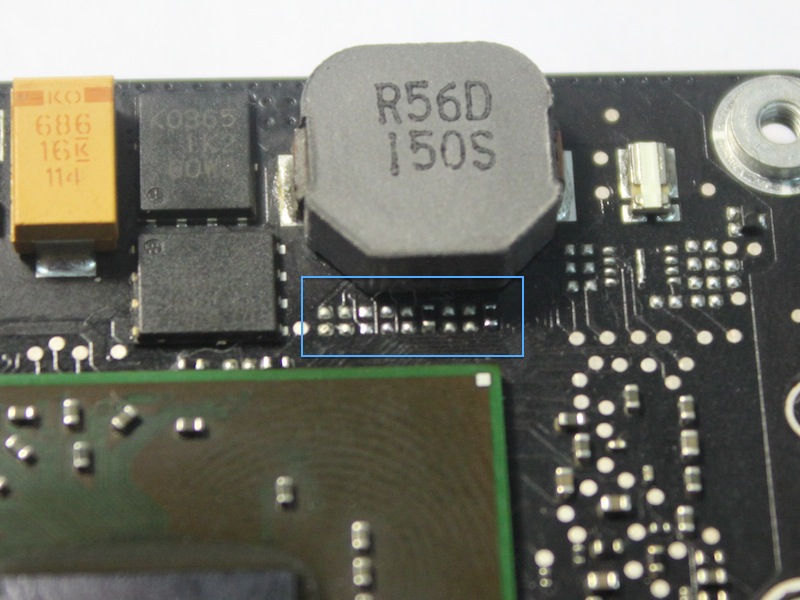

Страповые резисторы.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

Значения “страпов” указаны в принципиальной схеме к материнской плате. Различной конфигурации графики (модель видеочипа, производитель памяти, объем памяти) соответствует определённая комбинация страпов.

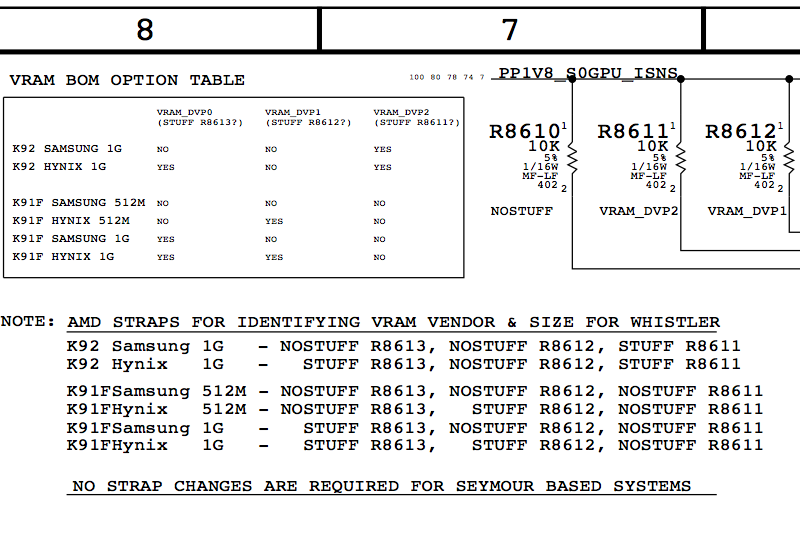

Часть схемы со страпами.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB
Теперь все готово. Собираем мак и радуемся результату.

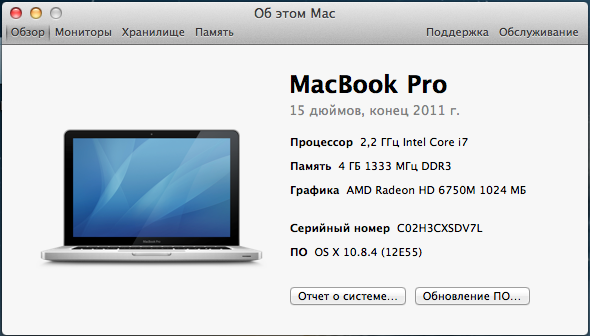

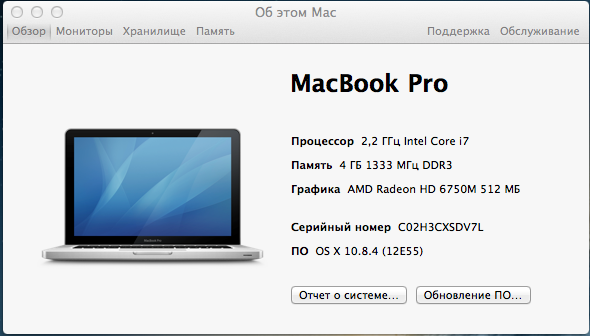

Скриншот до и после.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB
Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

Результат теста Cinebench.

Апгрейд дискретной графики MacBook Pro 15” late 2011г: перепаиваем видеопамять с 512MB на 1GB

Получилось что из стоковой комплектации MD318, мы сделали кастомную MC723. Можно было бы еще перепаять видеочип на Ati 6770, но к сожалению не оказалось такого в наличии. Тем более что видеочип все равно менялся. Этот мак принесли в ремонт с неисправностью видеочипа. Мы предложили владельцу провести эксперимент и перепаять видеопамять.
