Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Эта статья, как и прошлая (Система цифрового видеонаблюдения. Дорого, но приятно), скорее беглое описание инсталляции проекта. Тут мы рассмотрим ПО прилагаемое к оборудованию. Проведем нагрузочное тестирование свичей и видеорегистратора.

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование
Первым, рассмотрим софт от 1.3 мегапиксельной камеры POWERTONE (по батюшке KEDACOM LC210 HD IR Waterproof IP Camera).
Судя из инструкции, софт для управления и настройки находиться в самой камере, и при обращении через браузер должен предложить скачать его. 40 минут танцев с бубном не увенчались успехом, камера упорно выдавала 404.
Легким гуглением официального сайта POWERTON я не нашел. Наша камера упоминалась на сайте KEDACOM, но и там в разделе Download нет нужных программ. Нашлись нужные прошивки и программы на НАГе (нужно было в первую очередь посмотреть там, это моя ошибка).

Приступим к настройке камер. После беглого ознакомления с мануалом выясняется что по умолчанию камеры пытаются получить ip от DHCP-сервера. Это радует, значительно упрощает первоначальную настройку. Сразу же стоит зарезервировать полученный ip за камерами на сервере. Для тех у кого в сети нет DHCP-сервера поможет программа IPCSearch.

Программа для начальной настройки IPCSearch.

Запускаем и смотрим как в окошке появляются все подключенные камеры. Тут мы сможем посмотреть назначенные ip, версии прошивок, mac-адреса и аптайм.

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Еще немного о функциях IPCSearch

Функция Upgrade представляет возможность залить прошивки сразу на все найденные камеры.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

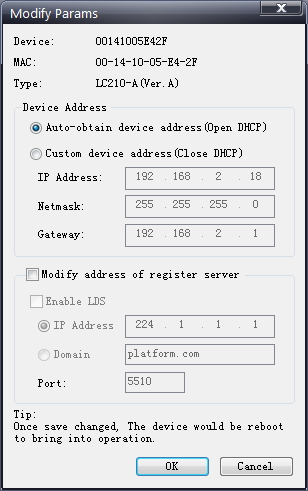

В главном окне при клике по камере открывается окно ручной настройки ip-адреса, как раз для тех у кого нет DHCP.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

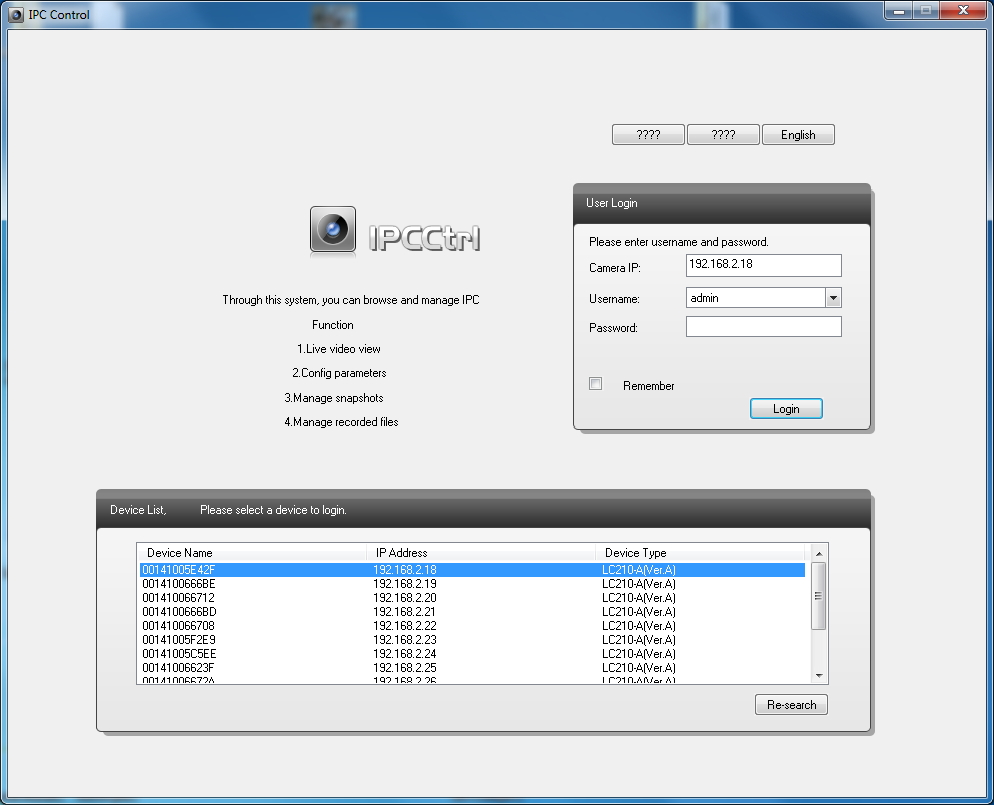

Программа для конфигурации камеры IPCCtrl

Программа для более детальной конфигурации камеры. Тут стоит настроить максимальное количество параметров.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Забегу немного вперед. Не доверяйте настройку выдаваемого изображения, motion detection, ребутов и задач видеорегистратору. Не стоит нагружать и без того не самую мощную железку дополнительными задачами, покуда ресурсов самой камеры хватает с избытком. Только в том случаи когда камера и видеорегистратор совсем не дружат, только тогда стоит передать обработку принимающей стороне.

Скриншоты (PTZ, Motion Detection, Настройка потока)

Настройка главного кодека. Чуть ниже можно настроить второй поток, допустим, для передачи на пост охраны, требует куда меньше вычислительных мощностей.
У одной из 19 камер выплыл глюк с изменение количества кадров. По умолчанию 24, но если попробовать изменить его на меньшее значение, камера уходила в ребут и восстанавливалась минуты через 3 со старыми значениями. Ошибку удалось победить повторной перепрошивкой камеры.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

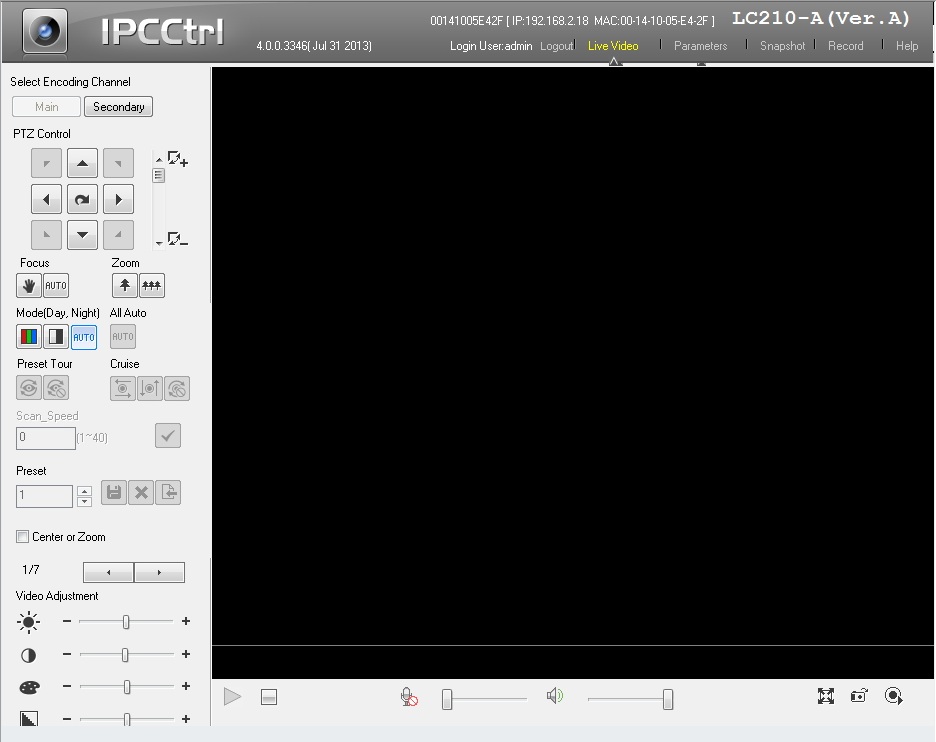

Окно настройки камеры. Если обычная камера то можно настроить баланс белого, контрастность и т.д. Если камера с функцией PTZ, ей можно весело крутить по сторонам и настроить tour (автоматический обход заранее заданных зон).
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

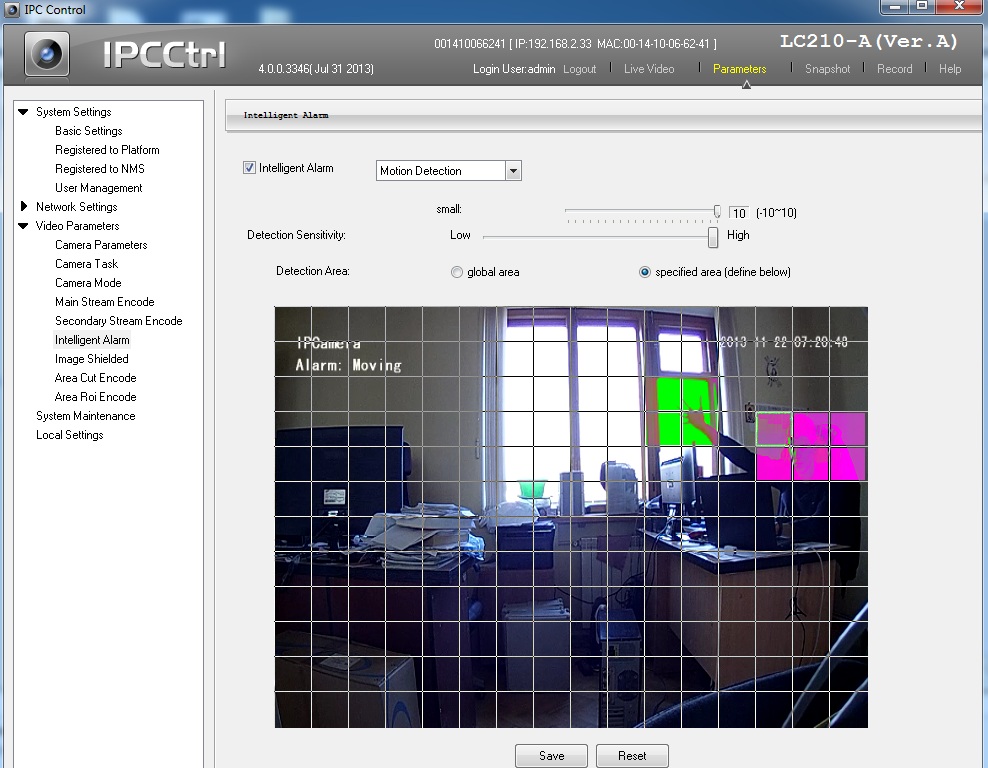

Настройка зон распознавания движения и чувствительности. Зоной считается прямоугольник (1х1, 1х3, 3х3 и т.д.). Всего эта камера поддерживает 4 зоны. Например если ваша зона похожа на букву «Г», это 2 зоны, «Е» это уже 4 зоны.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Программа для просмотра видео localrecplayer

Нечем особенным не отличаеться. Просто просмотр, без возможности декодирования в другой формат.

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

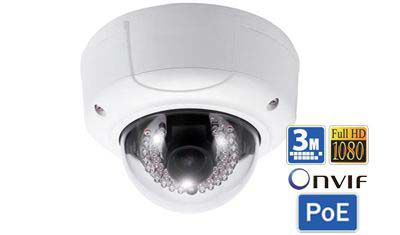

Далее. Купольная камера 3.0 мегапикселя производства SNR (SNR-CI-DD3.0I, есть так же без ИК-подсветки и на 1000 рублей дешевле SNR-CI-DD3.0).

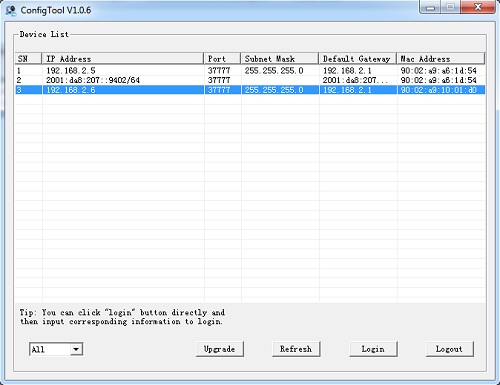

ConfigTool. Программа для поиска и минимальной настройки подключённых камер.

Принципиально не отличается от IPCCtrl. Так же умеет изменять ip и обновлять прошивки. Хочу отметить что по умолчанию купольным камерам SNR присвоены статические адреса (192.168.1.108). Стоит сразу установить функцию получения ip от DHCP-сервера каждой камере.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Дальнейшая настройка идет через web-морду.
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Все аналогично предыдущей камере. Единственная тонкость, по умолчанию у этой камеры стоит автоматический ребут каждый день в 2 часа ночи, но эту опцию можно отключить.

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

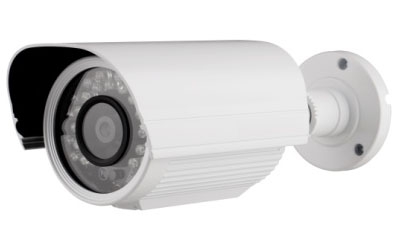

Еще одна камера от POWERTON. 2 мегапикселя. Опять же, информации о этих камерах в интернете нет, только на НАГе.
По умолчанию выставлен статический ip-адрес, так что камеры настраивать придется подключая к свичу по одной (иначе в web-морду пускать не хочет).

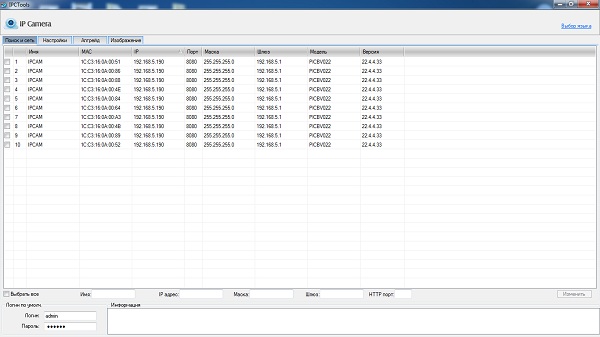

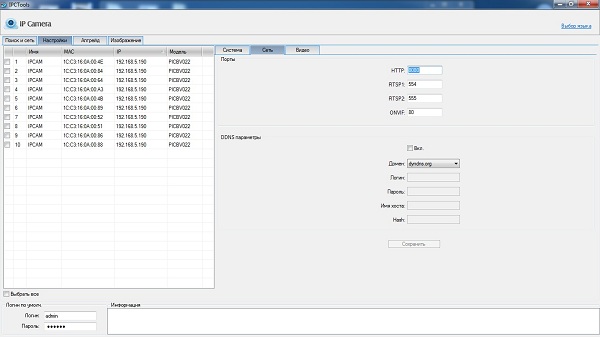

IPCTools

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

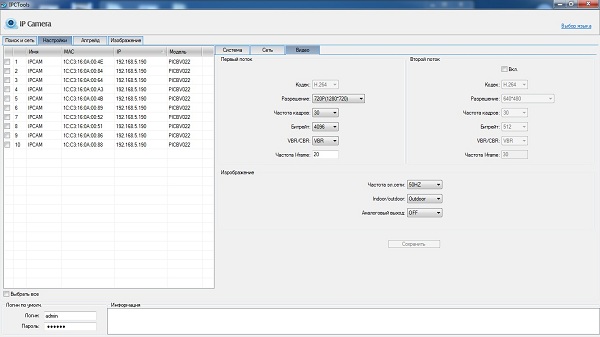

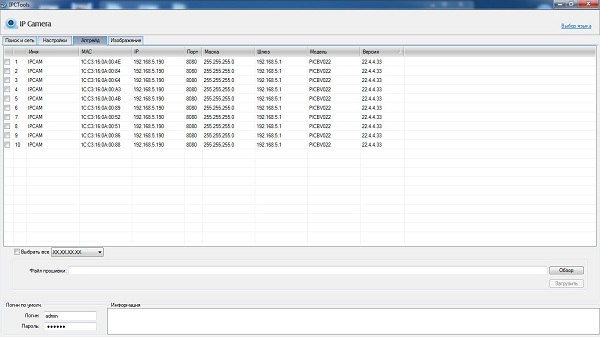

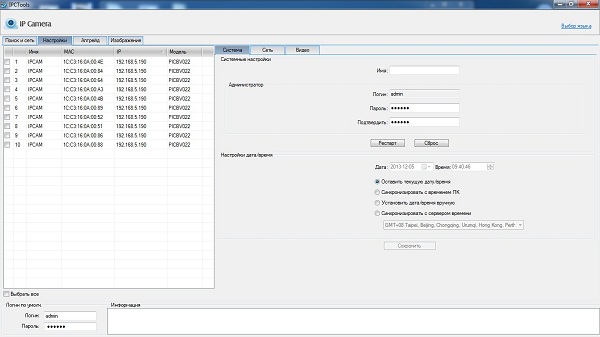

Апгрейд, настройка кодека и т.д.

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Всем программка хороша. На всех камерах сразу можно поменять настройки кодека, синхронизировать время, накатить прошивку. Но есть два недостатка.
1) Нельзя сразу настроить камеры на получение ip от DHCPсервера (для этого придется залезть в web-морду и там изменит настройку).
2) Сетап программы идет на диске, в интернетах эту программу я не нашел.

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

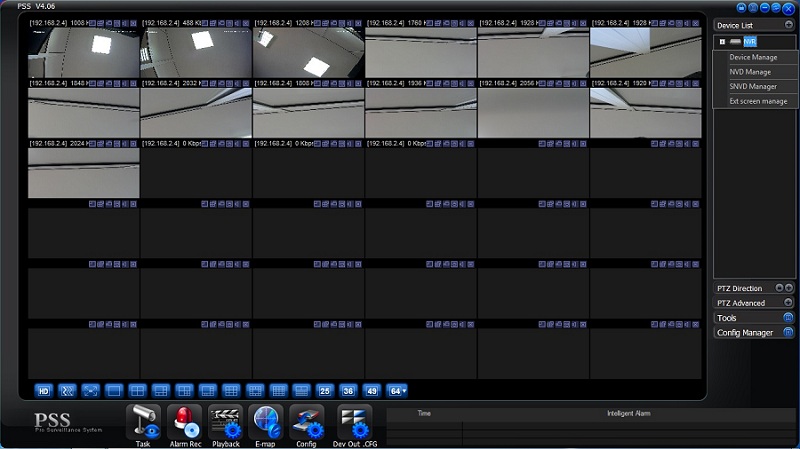

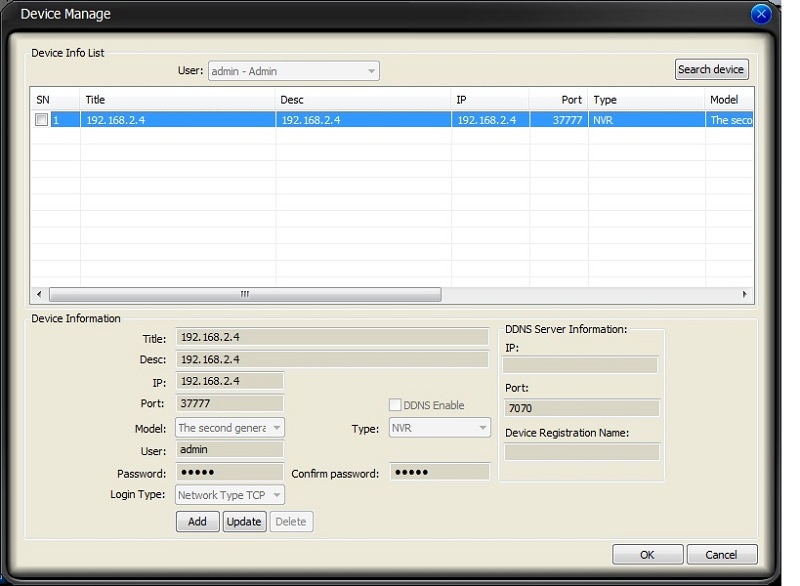

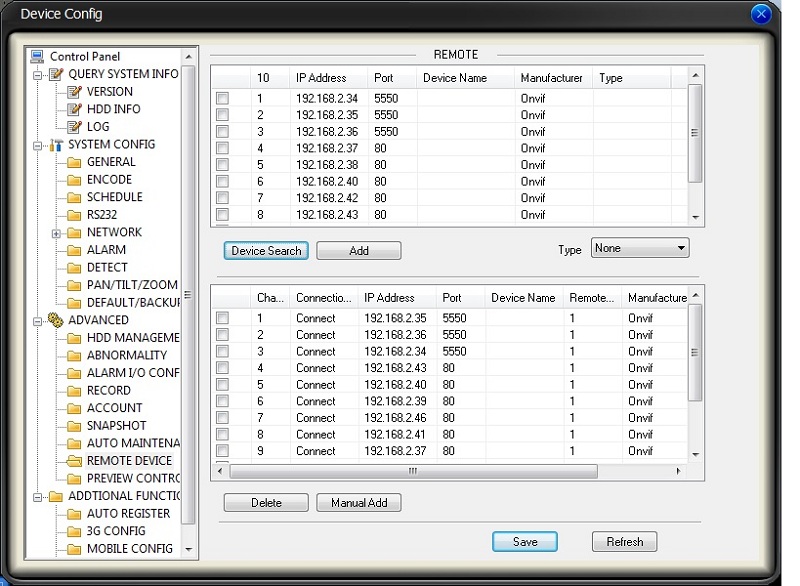

Ну и на вкусное, ПО от видеорегистратора сетевого SNR до 16 IP камер. D1/400fps, 720p/200fps, 1080p/100fps, 8HDD. Тут все замечательно. Достаточно много настроек разного рода. Подключив видеорегистратор можно изменить его настройки и заодно настройки камер подключённых к нему. Можно установить опцию что при старте Windows программа сама запускалась и логинилась к нужным видеорегистраторам.
Со всеми настройками еще не успел разобраться, но беглый просмотр очень порадовал.

Еще скриншоты

Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование
Система цифрового видеонаблюдения 2. Видеорегистратор, ПО и нагрузочное тестирование

Немного резюмируем и выводим формулу идеального софта:
1) Работа с ONVIF.
2) Централизованная настройка параметров камер. (static/dynamic ip, обновление версии, настройка кодека)
3) Конвертер видеозаписей в разные форматы.

Нагрузочное тестирование.

Видеорегистратор
Дано:
16 ip-камер. 704*400. 12 fps. Камеры снимали потолок.
Итог:
18 часов записи = 900 мегабайт. Входящий трафик 37 Mb/s.
Примечание:
Как я ранее упоминал, камеры нужно настраивать до того как подключать к регистратору. Я долго не мог понять почему после подключения 10 камер, 11 продолжала упорно отваливаться. Видеорегистратору просто не хватало ресурсов что бы переварить камеру с разрешением 2048×1536.

Свичи SNR
Дано:
8 ip-камер все на PoE. 2048×1536. 18 fps
Итог:
Нагрузка на CPU 87-92%
Память 76%
Примечании:
Достойно вытянул трех мегапиксельные камеры.

Cisco SG300-52
Дано:
41 ip-камера. 704*400. 12 fps
Итог:
Нагрузка на CPU 24-29%
Примечании:
Тут и говорить не о чем, для кошки это не нагрузки.

ПК с установленной программой видеорегистратора
Дано:
13 ip-камер. 704*400. 12 fps
CPU AMD Athlon II P340 Dual-Core 2.20 GHz
6 Гб ОЗУ
Итог:
Нагрузка на CPU 51-77%
Из оперы программа откусила 389 Мб
Примечании:
Что бы вывести 40-50 камер потребуеться все же неплохая конфигурация ПК.

Примеры видео и установка приложения на смартфон придется отложить на следующую статью (если она кого то заинтересует). Я не вижу смысла показывать примеры видео с потрясающей актерской игрой моего офисного потолка. Как только закончим инсталляцию камер я покажу примеры дневной и ночной съемки.

п.с. За ошибками как обычно в личку.

Спасибо за внимание.
