Просто космос! Огромная деталь из титана за 6,5 дней

в 13:17, , рубрики: 3D-печать, 3D-печать металлом, iQB Technologies, SLM, аддитивное производство, аддитивные технологии, Блог компании iQB Technologies, космические аппараты, космонавтика, космос

Просто космос! Огромная деталь из титана за 6,5 дней - 1

Компания SLM Solutions, лидер в области разработки новейших технологий 3D-печати металлами, выполнила проект по изготовлению титанового изделия для авиакосмической отрасли размером 31 x 22,2 и диаметром 21,9 см.

На сегодняшний день это самая крупная деталь, изготовленная на аддитивной установке SLM 280 с двумя 400-ваттными лазерами. Именно эта машина позволила напечатать изделие такого размера в относительно короткий срок по сравнению с традиционной технологией изготовления.

Стандартный размер платформы построения в 3D-принтерах этого класса составляет 250 мм х 250 мм. Однако SLM 280 имеет увеличенную платформу размером 280 мм х 280 мм, что дает возможность печатать изделия большего размера.

Благодаря разработкам в области 3D-печати металлами по технологии селективного лазерного плавления (в том числе титаном) для нужд авиакосмической промышленности, учитывая высокую прочность и малый вес данного металла, SLM Solutions стала одной из ведущих компаний, выполняющих заказы для производителей комплектного оборудования. SLM Solutions сумела преодолеть ограничения, связанные с размером камеры построения, и другие сложности, возникающие при изготовлении крупных изделий из титана, и продолжает совершенствовать свои технологии в этой области.

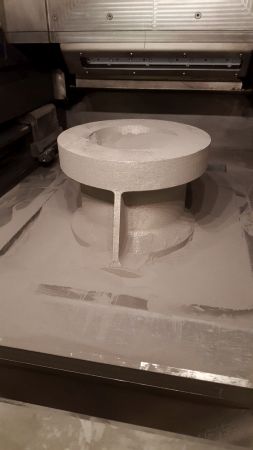

Просто космос! Огромная деталь из титана за 6,5 дней - 2

Процесс 3D-печати из титанового порошка

Как объясняет Майк Хансен, инженер по внедрению североамериканского подразделения SLM Solutions, успехи в области 3D-печати титаном особенно важны: титан – металл очень твердый и подверженный растрескиванию из-за высоких остаточных напряжений, что стало серьезной проблемой. «Геометрия детали была не особенно сложной, однако трудность заключалась в том, чтобы с использованием аддитивной технологии изготовить из титана столь крупное изделие», – отметил инженер.

Эту задачу помогла решить разработанная и запатентованная SLM Solutions система, состоящая из двух лазеров. Обработка изделия в зоне перекрытия одновременно двумя лазерами позволила не только ускорить процесс печати, но и изготовить изделие большего размера. SLM Solutions провела испытания материала в зоне перекрытия, которые подтвердили отсутствие какой-либо разницы в качестве материала между участками, напечатанными одним лазером, и участками в зоне перекрытия, на которую два лазера воздействовали попеременно. Инженеры SLM Solutions выполнили несколько итераций, чтобы подготовить файл и напечатать несколько пробных образцов с целью убедиться, что задача будет выполнена. Клиенту нужен был способ производства данного изделия, обеспечивающий экономию затрат и времени, а также снижение веса.

«Это изделие примечательно своими размерами и тем фактом, что оно было изготовлено из титана за шесть с половиной дней без перерывов в процессе печати, – говорит Хансен. – То, что 3D-принтер SLM способен работать в течение столь длительного времени, не требуя чистки или иного обслуживания, само по себе чрезвычайно важно».

Хотя обычно технология 3D-печати привлекает к себе внимание своей способностью воспроизводить уникальную геометрию, данное изделие для авиакосмической отрасли не было особенно сложным с этой точки зрения. Однако получить титановую деталь такого размера за столь короткое время едва ли было бы возможно с использованием традиционной технологии механической обработки.

Процесс изготовления средствами традиционной механической обработки занял бы несколько недель

«Технология аддитивного производства не связана ограничениями традиционных станков и инструментов, поэтому мы можем создавать более органичные формы, а весь цикл проектирования и разработки критически важных изделий для авиакосмической промышленности значительно сокращается», – пояснил Хансен.

Ричард Гриллс, доктор наук в области металлургии, руководитель отдела внедрения и технический директор SLM Solutions в Северной Америке, дал следующий комментарий: «Учитывая размеры изделия, процесс изготовления средствами традиционной механической обработки занял бы несколько недель; при этом потребовалось бы четыре или пять переналадок. Иными словами, это было бы очень дорогостоящим процессом. На изготовление изделия по технологии литья ушло бы еще больше времени, поскольку потребовалась бы оснастка, а процесс ее изготовления может занять до шести месяцев. Кроме того, традиционная оснастка имеет высокую стоимость. Мы выполнили задачу намного быстрее, хотя стоимость изделия оказалась выше. Тем не менее, учитывая сэкономленное время, такие затраты оправданы для критически важного изделия такого размера».

Просто космос! Огромная деталь из титана за 6,5 дней - 3

Лопатка турбины, напечатанная на аддитивной установке SLM 280HL

SLM Solutions добилась впечатляющих результатов с точки зрения скорости изготовления, качества и плотности конечного изделия. Хансен отметил, что «выполнение строгих требований к качеству и технических условий на материалы при использовании титана в жестко регулируемых отраслях, таких как авиакосмическая и автомобильная промышленность, требует многочисленных испытаний материалов и оптимизации параметров, чтобы убедиться, что заказчик получит именно то, что ему нужно».

Требования к контролю качества в авиакосмической отрасли довольно обширны: для проверки изделия на пустоты или пористость, как правило, применяется такой метод неразрушающего контроля, как компьютерная томография, однако клиент может выбрать разрушающий контроль и разрезать изделие. «Мы сперва провели неразрушающий контроль изделия, а затем испытания в условиях, приближенных к реальным, установив изделие на двигатель и выработав ресурс до разрушения», – говорит Хансен.

По мере развития технологий аддитивного производства компания SLM Solutions наблюдает все больший спрос на свои решения. Однако материалы и процессы изготовления совершенствуются настолько быстро, что стандарты не успевают за ними. «К нам все чаще обращаются компании, которые применяют традиционные технологии, но стремятся к увеличению скорости производства при сохранении качества и хотят воспользоваться преимуществами аддитивного производства, – добавил Хансен. — Эта отрасль меняется буквально каждый день и развивается очень быстро, однако мы наблюдаем разрыв между темпами развития технологий аддитивного производства и способностью некоторых отраслей, в частности авиакосмической и автомобильной, столь же быстро сертифицировать новые материалы и технологии».

Размеры изделия: 31 x 22,2 см, диаметр 21,9 см
Материал: Ti64
Продолжительность печати: 6,5 дней
Аддитивная установка: SLM 280 с двумя лазерами по 400 Вт

Автор: iQBTechnologies
