Контроль температуры воды в газ. колонке

в 6:46, , рубрики: arduino, diy или сделай сам, servo, метки: ,

Я очень люблю проводить время в ванной, даже очень люблю.
Ничего нет лучше взять пивка, жареных пельмешек, айпадик и быдлокодить лежа в горячей водичке.

Но эту идилию нарушает ужасное существо, и зовут его «Газовая колонка».


Суть проблемы:

Дом у нас старый, трубопроводы соответственно тоже старые, и давление в водянном стояке просто отвратительное.

Если вы включите воду из крана и настроите колонку крутилками на 40 градусов, то она вам будет выдавать 40 градусов… но недолго. Стоит вам включить душ как температура резко взлетит до 50, а то и выше. Также взлет зависит от дня недели(в выходные график температуры воды при неизменной настройке колонки выглядит как визуализация какого-либо дабстепа).

Причина проста, при включении душа т.к. диаметр душевого шланга меньше чем диаметр трубы то через теплообменник в колонке проходит меньшее количество воды при одинаковом пламени. Соответственно вода греется сильнее. Такойже эффект наблюдается в выходные когда все принимают водные процедуры и давление в общей системе падает еще сильнее, также данный эффект может наблюдатся от чего угодно в плоть до фазы луны и положения Сатурна.

План мести я вынашивал очень давно, но поскольку я очень далек от схемотехники — то никак не решался.
Но вот час расплаты наступил и я решился.

Поехали©

Итак мне потребовалось:

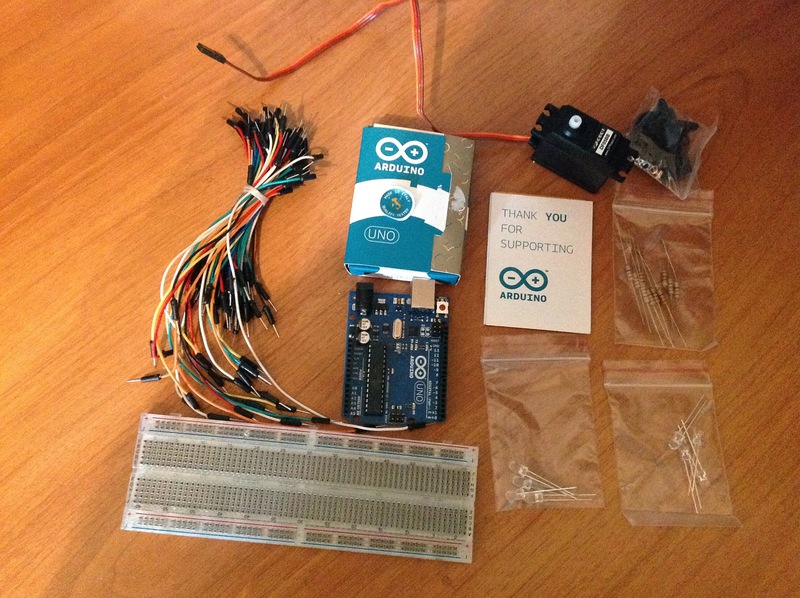

— Ардуино Уно
— простенький сервопривод
— проводочки, резисторы и прочая мелочевка
— кот который постоянно утаскивает эту самую мелочевку

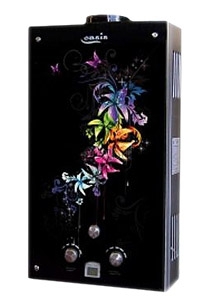

Колонка у меня Oasis 20RG

Что меня толкнуло на создание девайса, так это то что колонка показывает текущую температуру воды, а значит есть датчик который можно прочитать.

Контроль температуры воды в газ. колонке

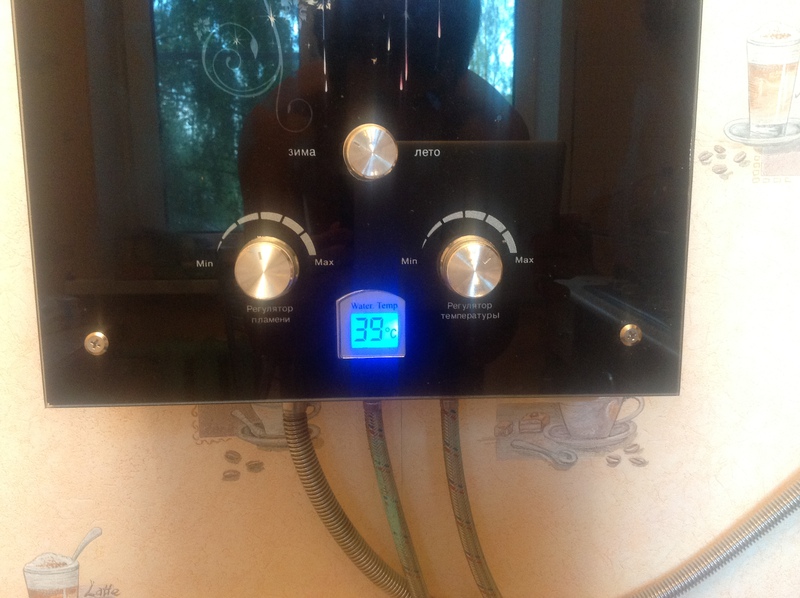

Как видно из фотки — левая ручка-крутилка отвечает за высоту пламени, ей то и рулится температура, её то и будем крутить.

Контроль температуры воды в газ. колонке

Все добро заказал на сайте амперка.ру, да, с ебея былобы в разы дешевле и стоило бы копейки. Но жажда мести не могла ждать.

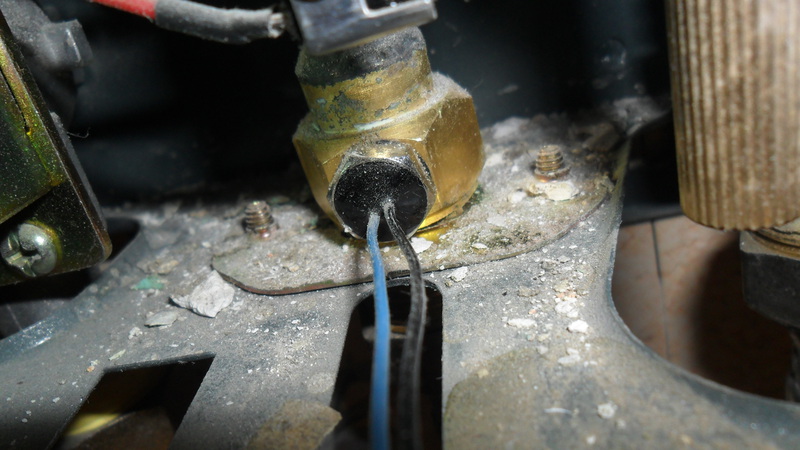

Итак сняв лицевую панель был обнаружен датчик температуры на выходе горячей воды
Контроль температуры воды в газ. колонке
который представляет собой обычный термистор.
Включением его в делитель напряжения и воткнув данные в аналоговый вход я получил аналоговое значение, которое путем нехитрых манипуляций и функции map было переведено в температуру.

На самом деле тут я долго мучался потому, что напроч забыл видеоурок Джереми Блума о делителях напряжения, но посмотрев еще раз быстро все схватил, дело оставалось за малым.

Температуру я получал, осталось разместить серву и придумать механику которая будет крутить ручку шпильки.

Серву разместил четко под шпилькой
Контроль температуры воды в газ. колонке

думал как ее закрепить, сначала просверлил дырочки под крепление, но металл колонки оказался прочнее метала болтов на которых моментально сьелась резьба.
Был взят незамениемый материал — нейлоновые стяжки. Зафикисровалось намертво.

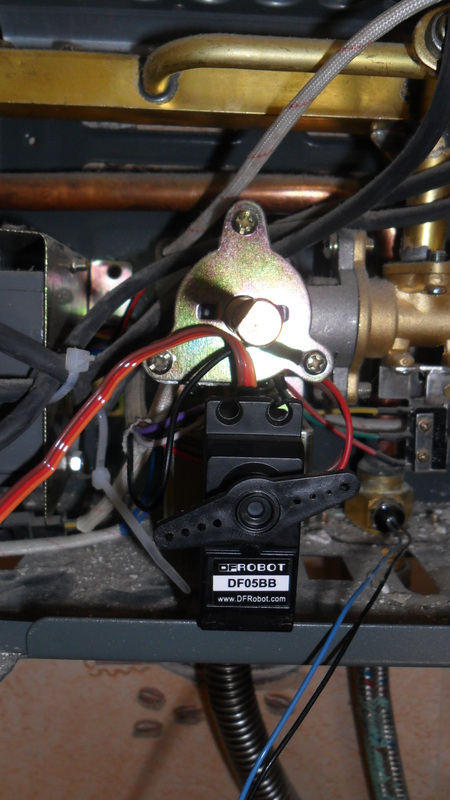

Контроль температуры воды в газ. колонке

дальше меня заклинило, не знаю что на меня нашло но я никак не мог придумать как механически соеденить серву со шпильеой, в голове крутилась идея про коромысло, но никак не материализовалась. Слава богу в Q&A подсказали, в итоге из текстолита было вырезано коромысло такойже длины как на серве, и наклеено на шпильку.
Тяги были сделаны из гибкой проволоки(потом заменены).

Далее, я сделал так чтобы при включении колонки — включался весь процесс, незачем пытатся повысить температуру когда колонка выключена. Для этого монитрю провод питания экранчика(который работает только при включеной колонке) на предмет напряжения. И если оно есть — запускаю процесс.

Также я написал т.н. «разогрев» — контроллер ждет 10 секунд после вклюения колонки а только потом начинает работать. Сделано для того чтобы теплообменник успел нагрется.

В итоге родилась альфа-версия контроллера (извиняюсь за плохое видео, дальше — лучше):

После пары тестов были замечены следующие баги:

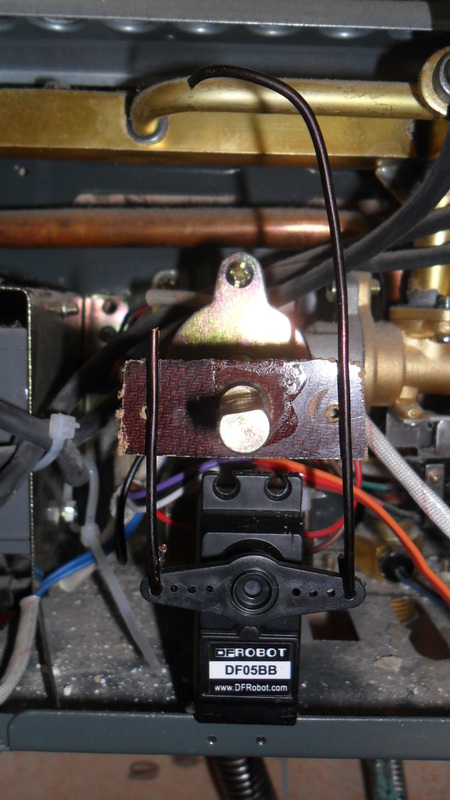

Ну во первых очевидный баг с тягами, они мягкие и не натянутые, соответсвенно существует люфт который мешает быстрому выставлению температуры.
В закромах был найден кусок медной проволоки и нехитрыми манипуляциями сделаны тру-тяги.

Замеряем:

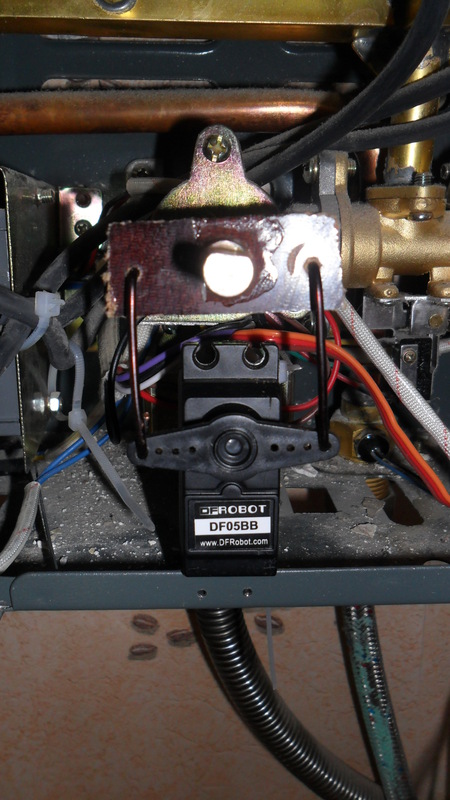

Контроль температуры воды в газ. колонке

Получилось:
Контроль температуры воды в газ. колонке

Следующий баг был в том что датчик температуры внезпано показывал на 20 градусов меньше, но через несоклько секунд возвращался в нормальное состояние. Долго я это ловил и в итоге понял в чем дело.
Датчик я запитал от 3.3в выходна на ардуино, незнаю почему но эти самые 3.3 скакали, тем самым меняя показания датчика. Запитав датчик от 5В все стало нормально.

В итоге получился бета тест:

К сожалению незнаю как соденеить два видео в одно поэтому:
Логи ардуинки:

Серва с новыми тягами:

Ну вот в принципе и все, далее привожу листинг программы, после написания статьи программа была еще немного дотюнена дабы настроить ее на максимально бстрое выравнивание температуры.

Листинг:

#include <Servo.h>
int termalPin=A5;
int enablePin=8;
int ledPin=7;
int temp;
int lastTemp=0;
boolean enabled=false;
static int minAngle=5;
static int maxAngle=100;
static int needTemp=40;
Servo myservo;

void setup()
{

//включаем сериал
  Serial.begin(9600);
//устанавливаем режимы пинов
  pinMode(enablePin,INPUT);
  pinMode(ledPin,OUTPUT);
}

void loop()
{
//мапим показания датчика на температуру
 temp = map(analogRead(termalPin),800,635,31,51);
 if(digitalRead(enablePin)==HIGH)
  {
//колонка включена
    if(!enabled)
    {
//если до этого не была включена

//атачим серву
      myservo.attach(9);
//ставим на середину
      myservo.write(50);
     Serial.println("WARMING UP BOILER.");
//ждем пока колонка разогреется
      delay(10000);
      Serial.println("BOILER READY!");

    }
//поехали
    enabled=true;
//зажигаем светодиод
    digitalWrite(ledPin,HIGH);
    Serial.print("BOILER ONLINE. CURRENT TEMP: ");
    Serial.print(temp);
    Serial.println(" C");
//смотрим на температуру и куда ее крутить
      if(temp>needTemp) decTemp();
      if(temp<needTemp) incTemp();

    delay(300);
  }
  else
  {
    if(enabled)
    {
//выключение
      Serial.println("BOILER OFFLINE. GOOD LUCK!");
//ставим серву посредине
      myservo.write(50);
//детачим чтоб не жужжала
      myservo.detach();
      enabled=false;
    }
//гасим лампочку
    digitalWrite(ledPin,LOW);
  }

}

void incTemp()
{
  int p=needTemp-temp;
  Serial.print("Increasing TEMP. P=");
  Serial.println(p);
  int pos=myservo.read();
  int newpos=pos-p;
  for(int i=pos;i>=newpos;i--)
  {
    if(i>minAngle) myservo.write(i);
    if(i<minAngle) myservo.write(minAngle);
    delay(50);
  }
  if(p>5)
  {
  delay(p*1000);
  }
  else
  {
    if(p<=3) delay(p*3000);
    else
  delay(p*2000);
  }

}

void decTemp()
{
 int p=temp-needTemp;
  Serial.print("Decreasing TEMP. P=");
  Serial.println(p);
  int pos=myservo.read();
  int newpos=pos+p;
  for(int i=pos;i<=newpos;i++)
  {
    if(i<maxAngle) myservo.write(i);
    if(i>maxAngle) myservo.write(maxAngle);
    delay(50);
  }
  if(p>5)
  {
  delay(p*1000);
  }
  else
  {
     if(p<=3) delay(p*3000);
     else
  delay(p*2000);
  }
 }


ну вот собственно и все, ардуино была помещена в саму колонку рядом с родным блоком управления. Питание внешнее по блоку питания найденому в закромах.

Кстати родной экранчик я тоже вернул на место, и он также работает, гости частенько пугаются видя как ручка на колонке сама крутится)

Это моя первая статья на хабре, прошу строго не судить, понять и простить :)
С радостью отвечу на все вопросы.

Автор: SONce
