Задача:

Бюджетная система беспроводного автономного видеонаблюдения для мониторинга текущей ситуации на стройплощадке с возможностью быстрого переноса IP-камер в разные места и установки элементов без прерывания сервисов.

Решение:

Система видеонаблюдения с элементами, поддерживающими технологию беспроводной передачи данных в составе: IP-видеорегистратор с Wi-Fi + монитор, IP-камеры с Wi-Fi и питанием от АКБ, видеосервер с системой хранения данных (опционально, проводное подключение).

Данная статья не является рекламой определенного бренда, определенных элементов или программного обеспечения. По факту получилось, что использовалось описываемое ниже оборудование для решения задачи с условиями от Заказчика – недорогая, простая в настройке и стабильная система.

Схема решения.


Описание элементов текущего решения:

IP-видеорегистратор DS-N304W:

IP-видеорегистратор – описание параметров

Видео/аудиовход
Формат видеосжатия: H.265/ H.264.
IP камеры: 4 канала.
Входящая пропускная способность: 50 Мб/с.
Видео/аудиовыход
Видеовыход: 1 HDMI, 1 VGA.
Разрешение вывода HDMI/VGA: 1920х1080/60Гц, 1280х1024/60Гц, 1280х720/60Гц, 1024х768/60Гц.
Аудиовыход: 1 канал, RCA (Линейный, 1 KΩ).

Запись
Количество потоков: 2.
Основной поток: 5Мп/4Мп/3Мп/1080p/1.3Mp/720p.
Тип потока: Видео, видео и аудио.

Жесткий диск
SATA: 1 SATA.
Объем до 6 Тб каждый.
Интерфейсы
Сетевой интерфейс: 1 RJ-45 10M/100M Ethernet.
USB-интерфейс: 2 USB 2.0.

Wi-Fi
Стандарт Wi-Fi IEEE802.11b/g/n.
Диапазон частот: 2,4 ГГц.
Антенна: 2 х внешние антенны 2MIMO. Поддерживают модули PA и LNA.
Скорость передачи: 300Мбит/с.

Общие
Питание: DC12В.
Потребляемая мощность: до 18Вт (без HDD).
Рабочие условия: -10°C— +55°C, влажность 10% ~ 90%.
Размер: 205×205×45 мм.
Вес: ≤1 кг (Без жестких дисков).

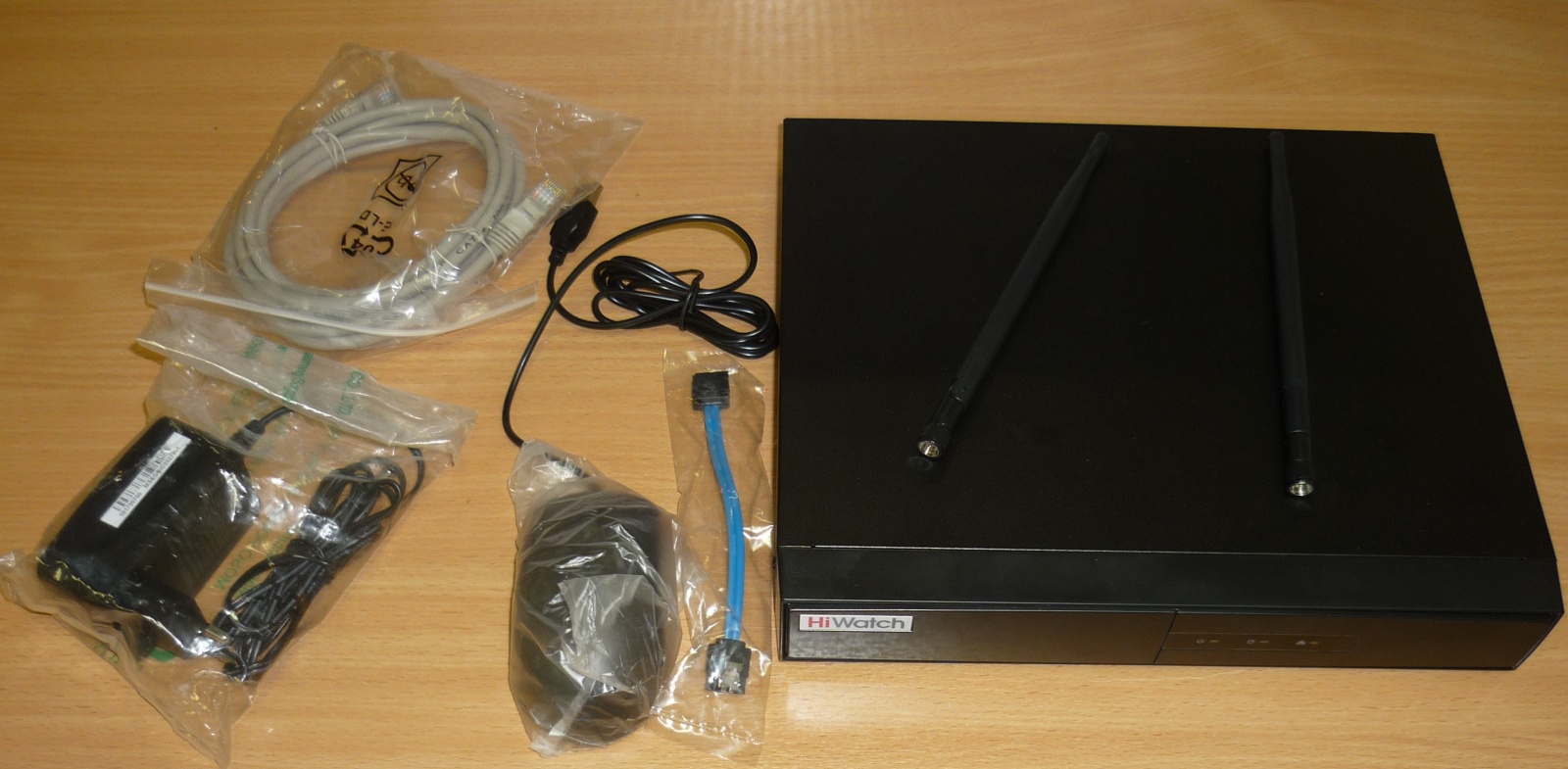

Фото из коробки:

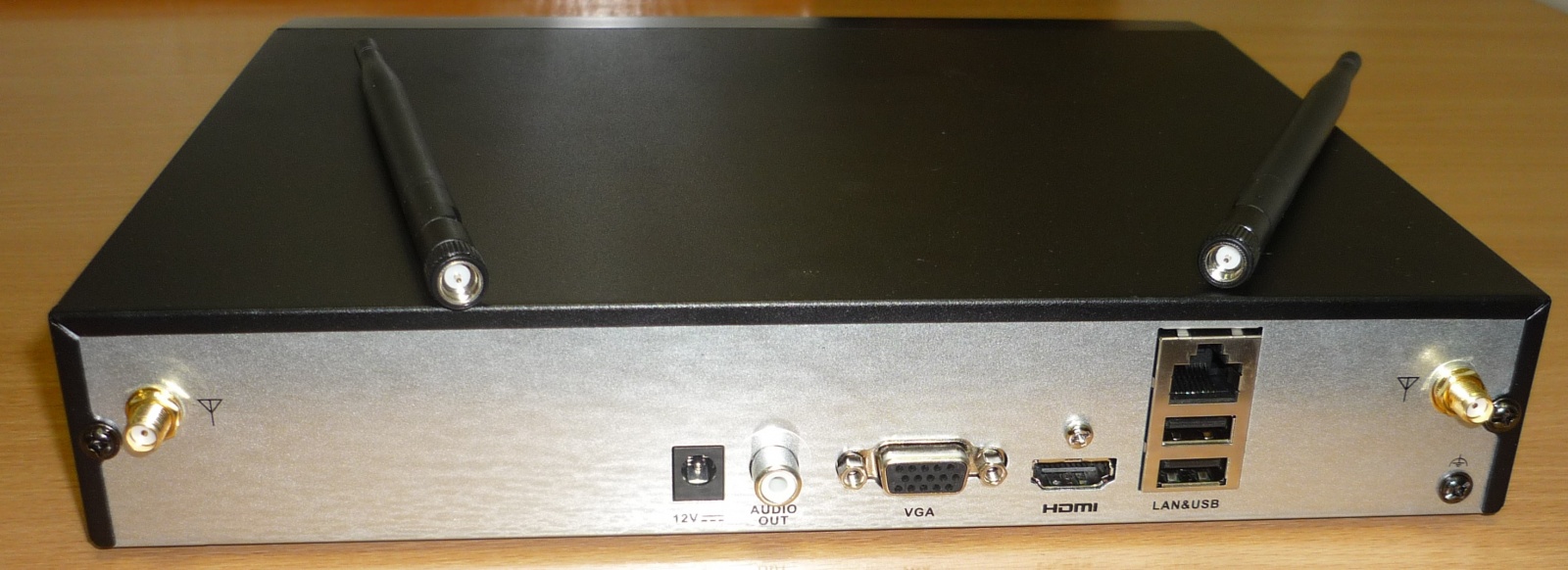

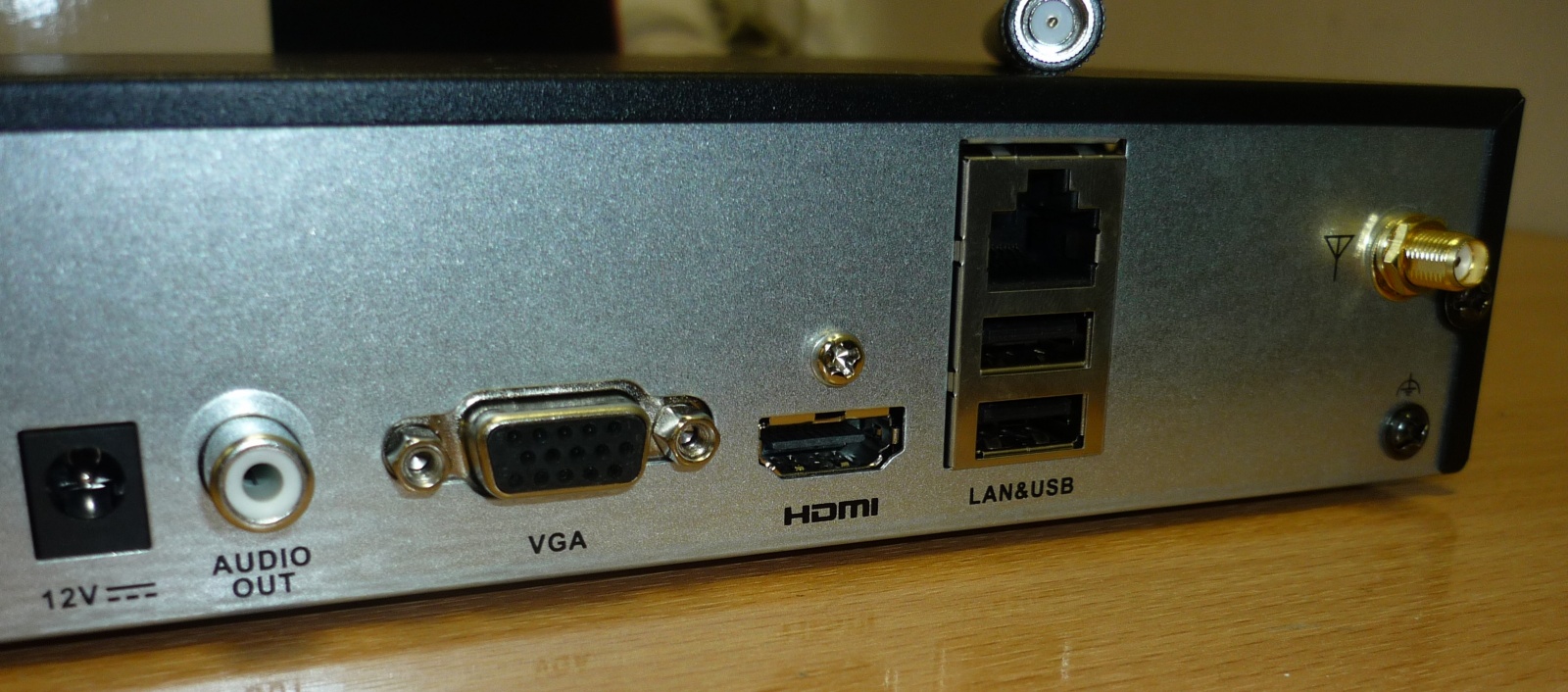

Порты сзади:

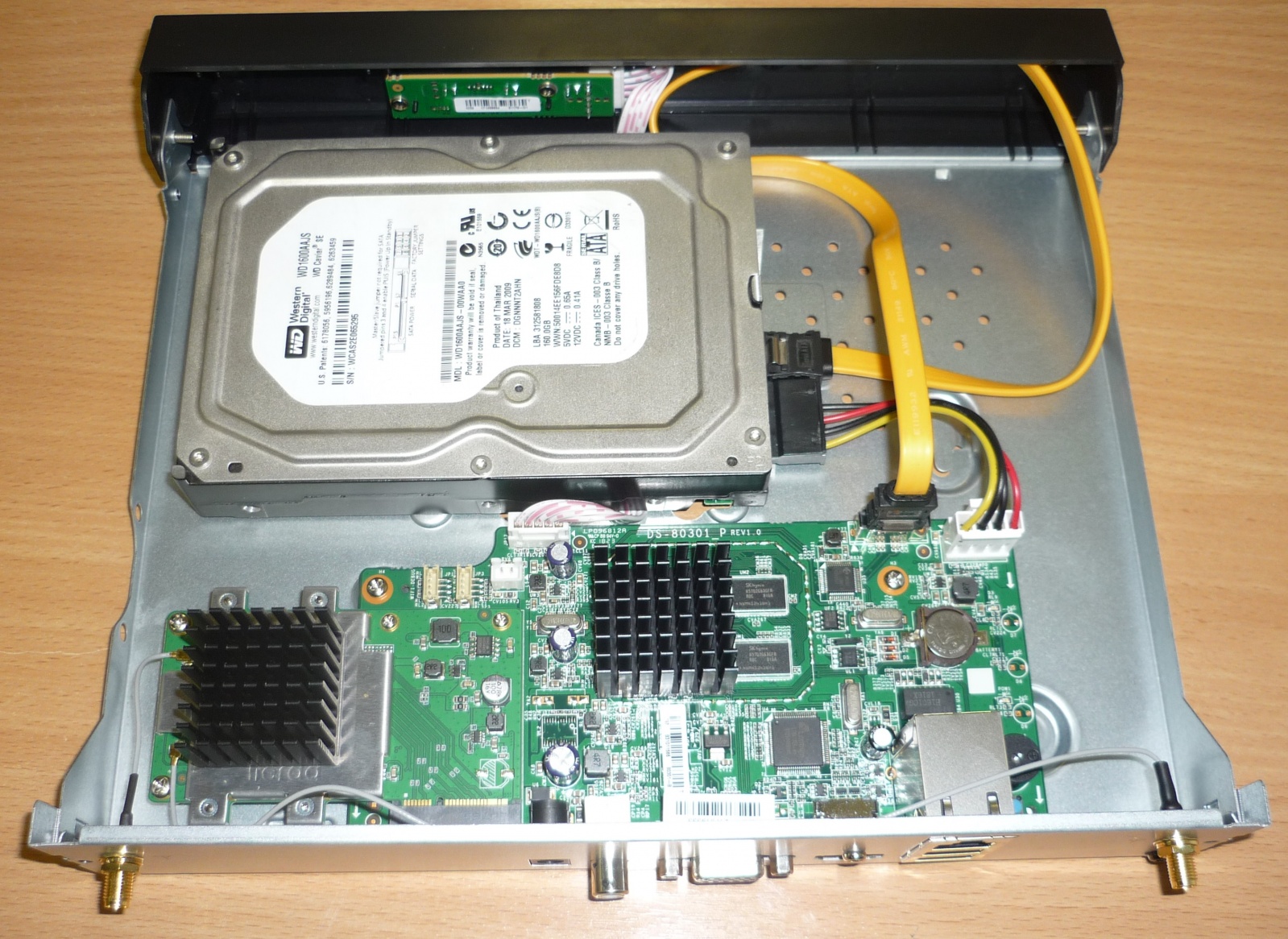

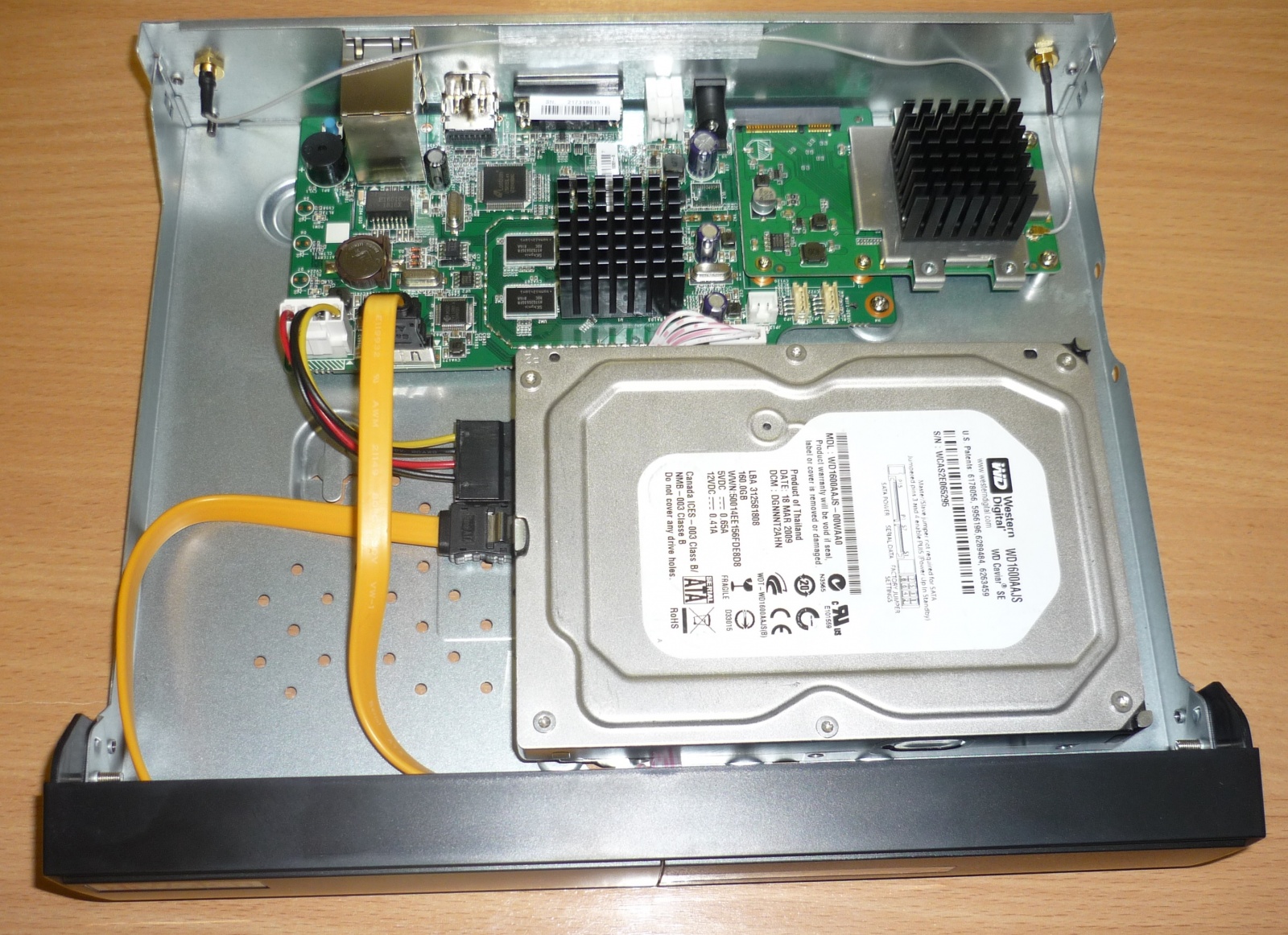

Под крышкой:




В данный регистратор был установлен HDD 160GB, штатно регистратор идет без HDD.

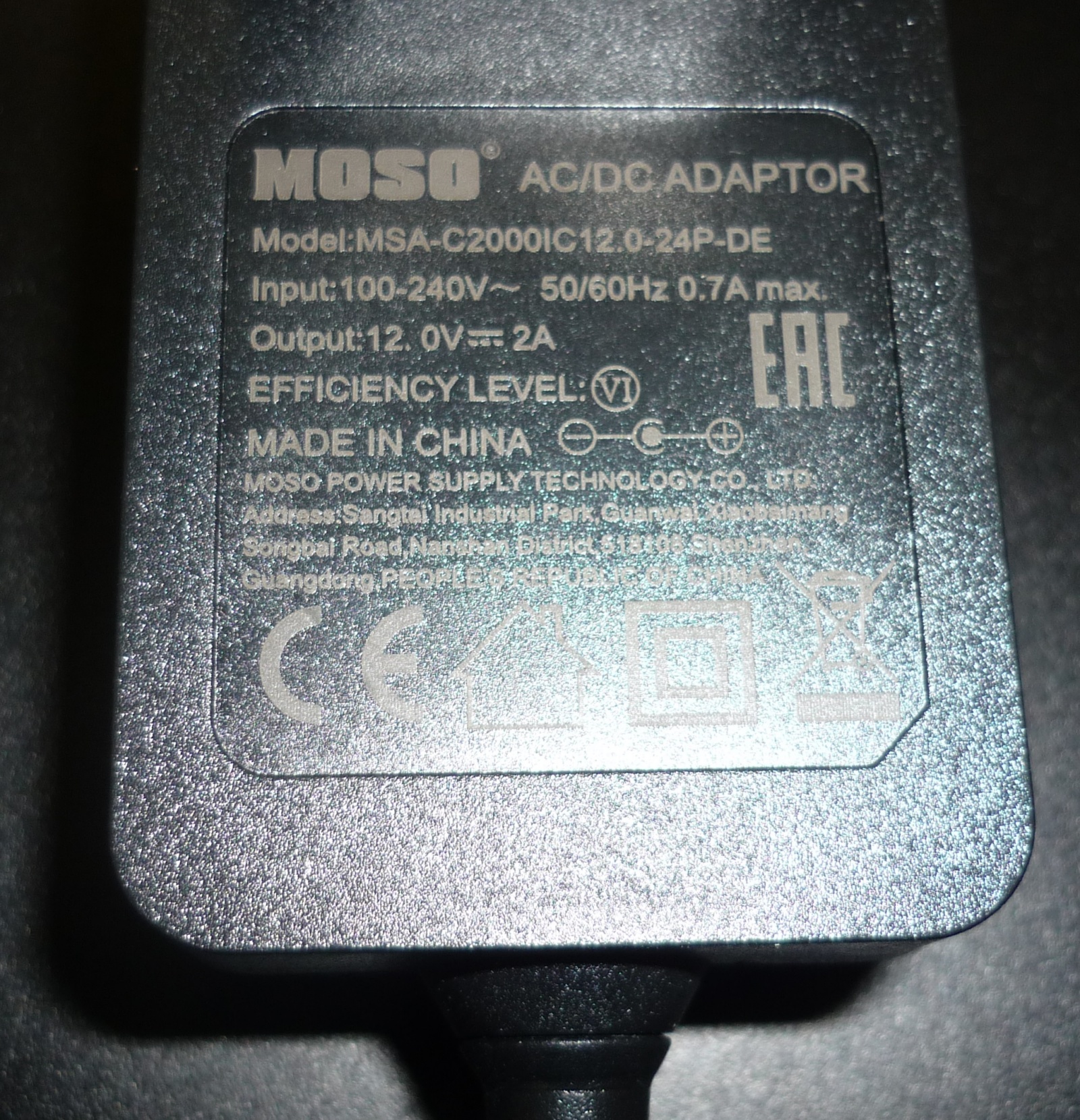

Блок питания:

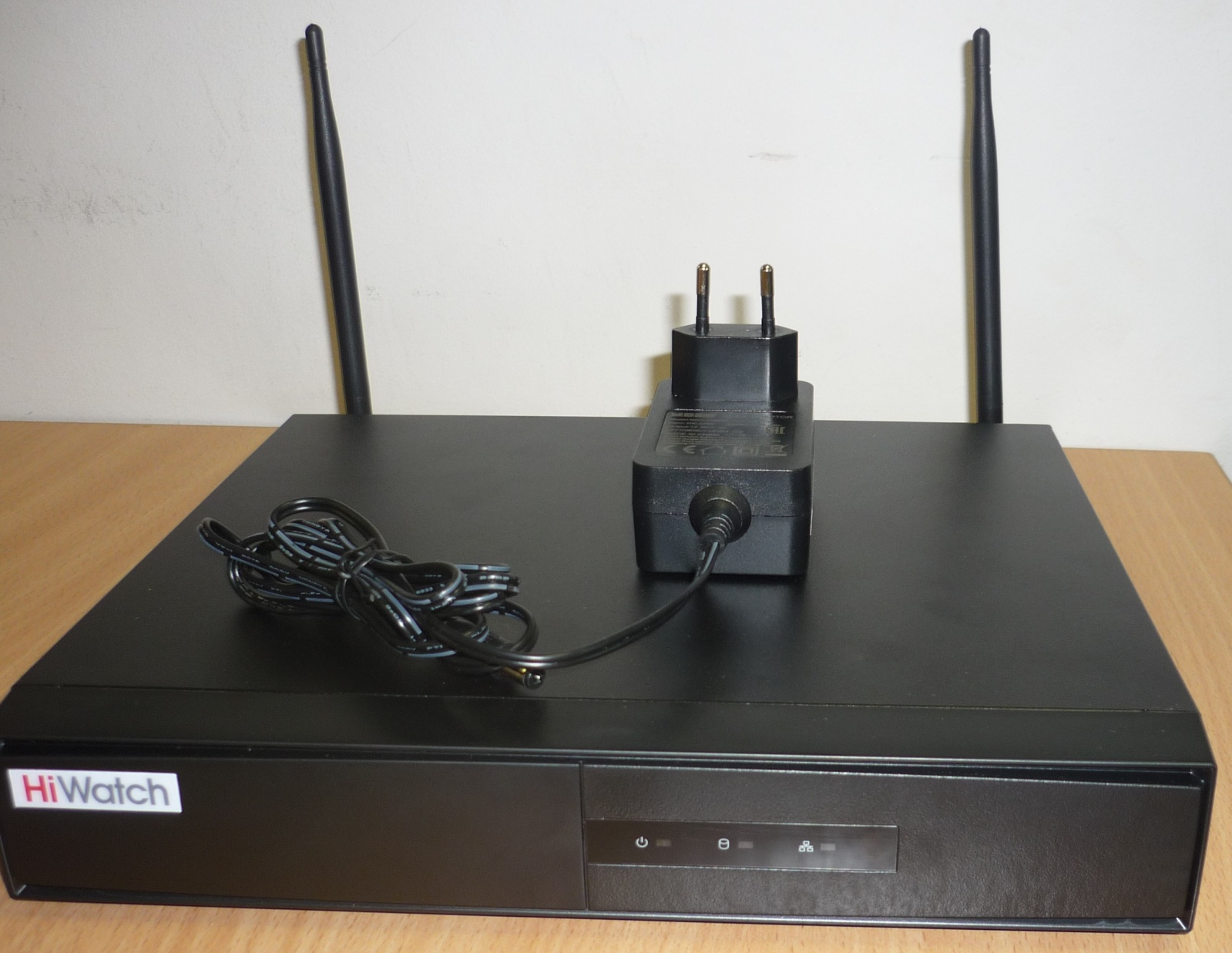

Собранное устройство:

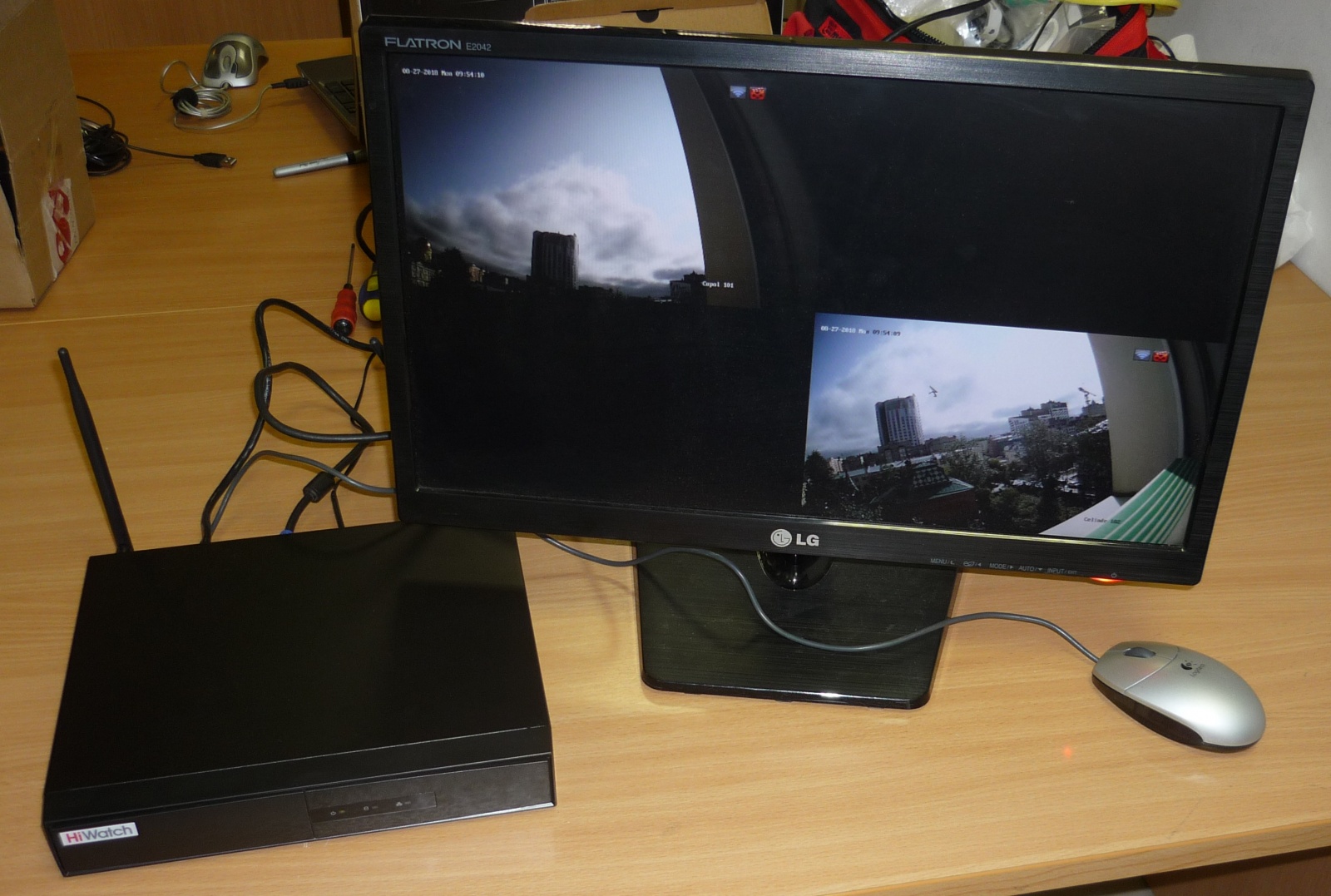

С монитором и данными с камер:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 13

IP-камера DS-I250W:

IP-камера 1 – описание параметров

IP-камера DS-I250W:
Матрица: 1/2.8 Progressive scan CMOS.
Чувствительность: 0.025лк @(F1.2, AGC вкл.), 0.07лк @(F2.0, AGC вкл.).
Скорость электронного затвора: 1/3 с ~ 1/100 000 с.
Объектив: 2.8мм, 4мм, 6мм, 8мм @F2.0, вариообъектив.
Крепление объектива: М12.
Угол обзора: 114° (2.8мм), 90° (4мм), 54° (6мм), 43° (8мм).
Режим «День/ночь»: Механический ИК-фильтр.
Регулировка угла установки: поворот: 0° — 360°; наклон: -90° — 90°; вращение: 0° — 360°.

Сжатие
Формат видеосжатия: Основной поток: H.265/H.264. Дополнительный поток: H.265/H.264/MJPEG.
Профиль H.264: Baseline Profile / Main Profile/High Profile.
Профиль H.265: Main Profile.
Битрейт видео: 32 кб/с ~ 8 Мбит/с.
Аудиосжатие: G.711/ G.722.1/ G.726/ MP2L2/ PCM.
Битрейт аудио: 64Кбит/с (G.711)/ 16Кбит/с(G.722.1)/ 16Кбит/с (G.726)/ 32-160Кбит/с (MP2L2).

Максимальное разрешение: 1920 × 1080.
Основной поток: 25 к/с @ (1920×1080, 1280х960, 1280×720).
Дополнительный поток: 25 к/с @ (704х576, 640×480, 352×288, 320×240).
Настройки изображения: Насыщенность, яркость, контраст, резкость, зеркалирование и маска приватности настраиваются через клиентское ПО или веб-браузер.
Улучшение изображения: DWDR, 3D DNR, BLC, ROI (1 зона на каждый поток).
Переключение «День/ночь»: Авто/по расписанию.

Сеть
Сетевое хранение: NAS.
Протоколы: TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour.
Безопасность: Аутентификация пользователя, водяные знаки, фильтрация IP-адресов.
Совместимость: ONVIF (PROFILE S, PROFILE G), PSIA, CGI, ISAPI.
Срабатывание тревоги: Обнаружение несанкционированных действий, разрыв сети, конфликт IP-адресов.

Действия по тревоге: Уведомление на клиентское ПО, отправка email, загрузка на FTP, активация канала записи.

Интерфейс
Сетевой интерфейс: 1 RJ45 10M/100M Ethernet.
Аудиовход выход: встроенный микрофон.
Фильтрация шумов окружающей среды: поддерживается.
Частота дискретизации: 48кГц.
Кнопка сброса настроек: Есть.

Wi-Fi
Стандарт Wi-Fi IEEE802.11b/g/n.
Диапазон частот: 2,4 ГГц ~ 2.472 ГГц.
Ширина канала: 20/40МГц.
Протоколы: 802.11b: CCK, QPSK, BPSK.
802.11g/n: OFDM.
Безопасность: 64/128-бит WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS.
Мощность передатчика:
11b: 17±1.5dBm @ 11Мбит/с, 11g: 14±1.5dBm @ 54Мбит/с, 11n: 12.5±1.5dBm.
Чувствительность приемника
11b: -90dBm @ 11Мбит/с (Типичная), 11g: -75dBm @ 54Мбит/с (Типичная), 11n: -74dBm (Типичная).
Скорость передачи данных: 11b: 11 Мбит/с, 11g: 54 Мбит/с, 11n: 150 Мбит/с.
Радиус приема: до 150 м (зависит от условий окружающей среды).

Основное
Питание: DC12В±25%.
Потребляемая мощность: 5Вт макс.
Рабочие условия: -30°С — 60°С, влажность 95% или меньше (без конденсата).
Защита: IP66.
Материал корпуса: Металл/ Пластик.
Дальность действия ИК-подсветки: до 30 м.
Размеры: Ø76 мм х 150.1 мм.
Вес: 0.37 кг.

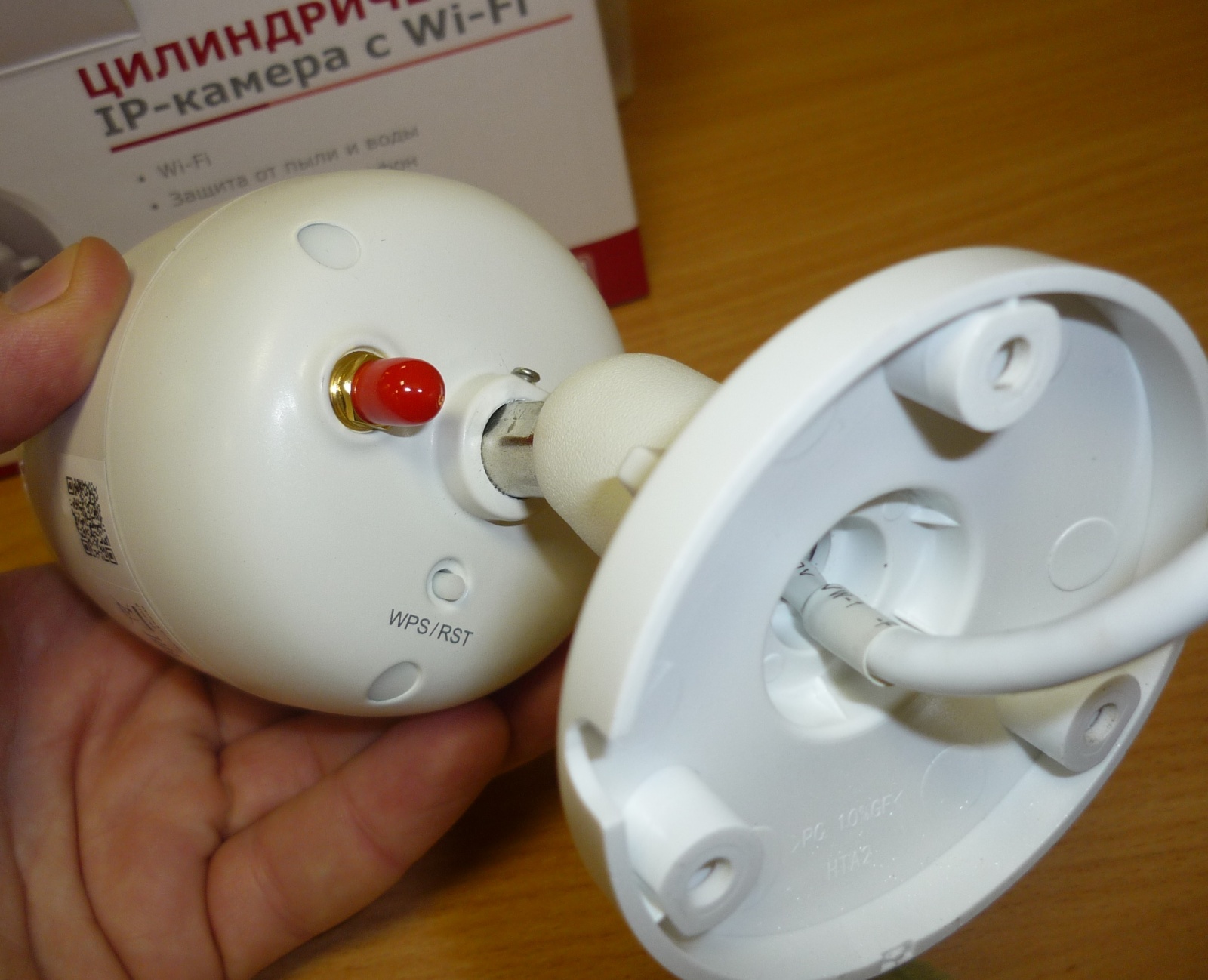

Фото из коробки:


Вид сзади:


В комплекте нет блока питания, подключаем с помощью кабеля аккумулятор.


IP-камера DS-I252W:

IP-камера 2 – описание параметров

IP-камера DS-I252W:
Матрица: 1/2.8 Progressive scan CMOS.
Чувствительность: 0.025лк @(F1.2, AGC вкл.), 0.07лк @(F2.0, AGC вкл.).
Скорость электронного затвора: 1/3 с ~ 1/100 000 с.
Объектив: 2.8мм, 4мм, 6мм, 8мм @F2.0, вариообъектив.
Крепление объектива: М12.
Угол обзора: 114° (2.8мм), 90° (4мм), 54° (6мм), 43° (8мм).
Режим «День/ночь»: Механический ИК-фильтр.
Регулировка угла установки: поворот: 0° — 355°; наклон: 0° — 75°.

Сжатие
Формат видеосжатия: основной поток: H.265/H.264, дополнительный поток: H.265/H.264/MJPEG.
Профиль H.264: Baseline Profile / Main Profile/High Profile.
Профиль H.265: Main Profile.
Битрейт видео: 32 кб/с ~ 8 Мбит/с.
Аудиосжатие: G.711/ G.722.1/ G.726/ MP2L2/ PCM.
Битрейт аудио: 64Кбит/с (G.711)/ 16Кбит/с(G.722.1)/ 16Кбит/с (G.726)/ 32-160Кбит/с (MP2L2).

Максимальное разрешение: 1920×1080.
Основной поток: 25 к/с @ (1920×1080, 1280х960, 1280×720).
Дополнительный поток: 25 к/с @ (704х576, 640×480, 352×288, 320×240).
Настройки изображения: Насыщенность, яркость, контраст, резкость, зеркалирование и маска приватности настраиваются через клиентское ПО или веб-браузер.
Улучшение изображения: DWDR, 3D DNR, BLC, ROI (1 зона на каждый поток).
Переключение «День/ночь»: Авто / по расписанию.

Сеть
Протоколы: TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour.
Безопасность: Аутентификация пользователя, водяные знаки, фильтрация IP-адресов.
Совместимость: ONVIF (PROFILE S, PROFILE G), PSIA, CGI, ISAPI.
Срабатывание тревоги: Обнаружение несанкционированных действий, разрыв сети, конфликт IP-адресов.
Действия по тревоге: Уведомление на клиентское ПО, отправка email, загрузка на FTP, активация канала записи.

Интерфейс
Сетевой интерфейс: 1 RJ45 10M/100M Ethernet.
Аудиовход выход: встроенный микрофон.
Фильтрация шумов окружающей среды: поддерживается.
Частота дискретизации: 48кГц.
Кнопка сброса настроек: Есть.

Wi-Fi
Стандарт Wi-Fi IEEE802.11b/g/n
Диапазон частот: 2,4 ГГц ~ 2.472 ГГц.
Ширина канала: 20/40МГц.
Протоколы: 802.11b: CCK, QPSK, BPSK.
802.11g/n: OFDM.
Безопасность: 64/128-бит WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS.
Мощность передатчика: 11b: 17±1.5dBm @ 11Мбит/с, 11g: 14±1.5dBm @ 54Мбит/с, 11n: 12.5±1.5dBm.
Чувствительность приемника:
11b: -90dBm @ 11Мбит/с (Типичная), 11g: -75dBm @ 54Мбит/с (Типичная), 11n: -74dBm (Типичная).
Скорость передачи данных: 11b: 11 Мбит/с, 11g: 54 Мбит/с, 11n: 150 Мбит/с.
Радиус приема: до 150 м (зависит от условий окружающей среды).

Основное
Питание: DC12В±25%.
Потребляемая мощность: 5 Вт макс.
Рабочие условия: -20°С — 45°С, влажность 95% или меньше (без конденсата).
Защита: IP66.
Материал корпуса: Пластик.
Дальность действия ИК-подсветки: до 30м.
Размеры: Ø 121.36 мм х 92.21 мм.
Вес: 0.465 кг.

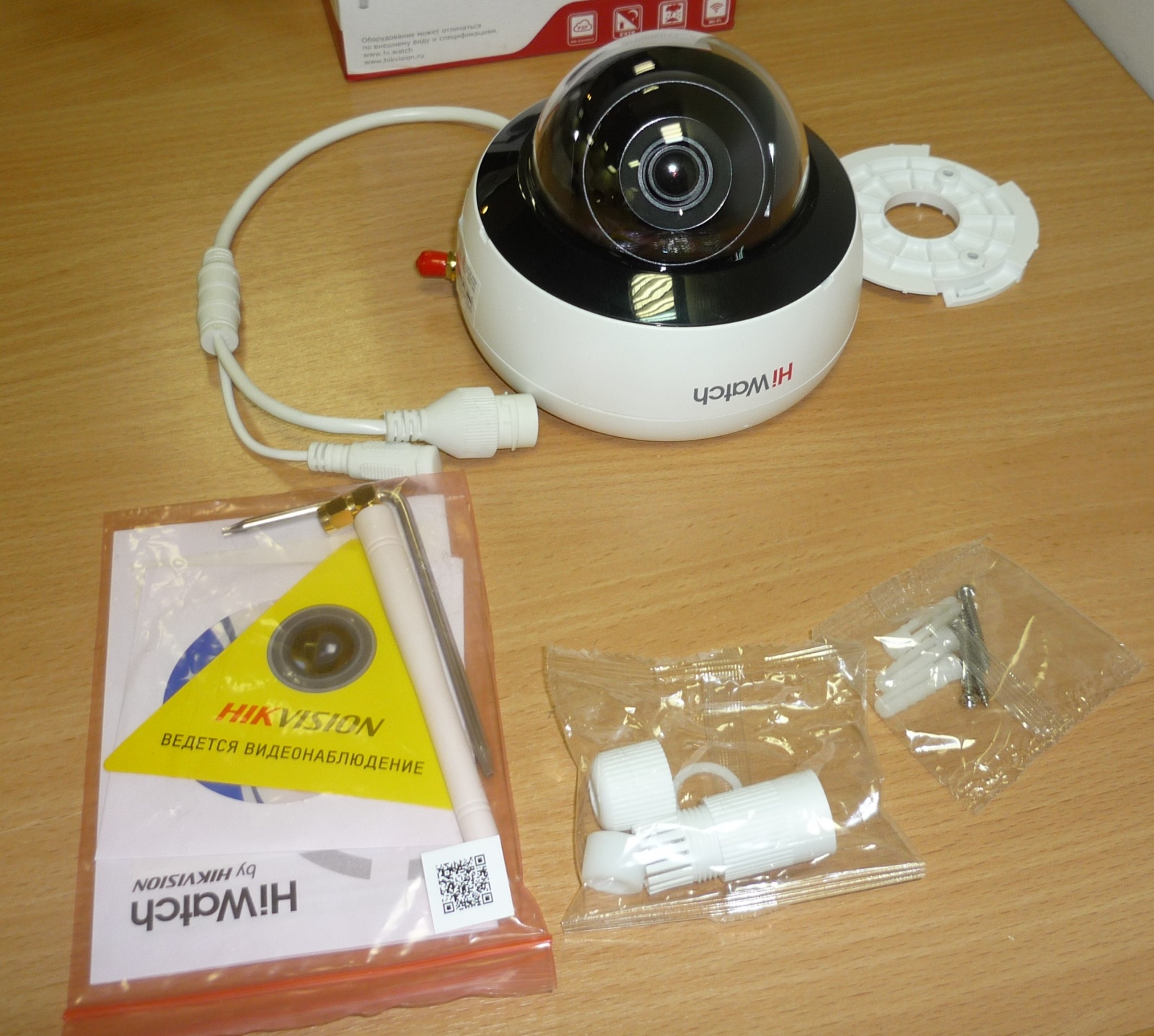

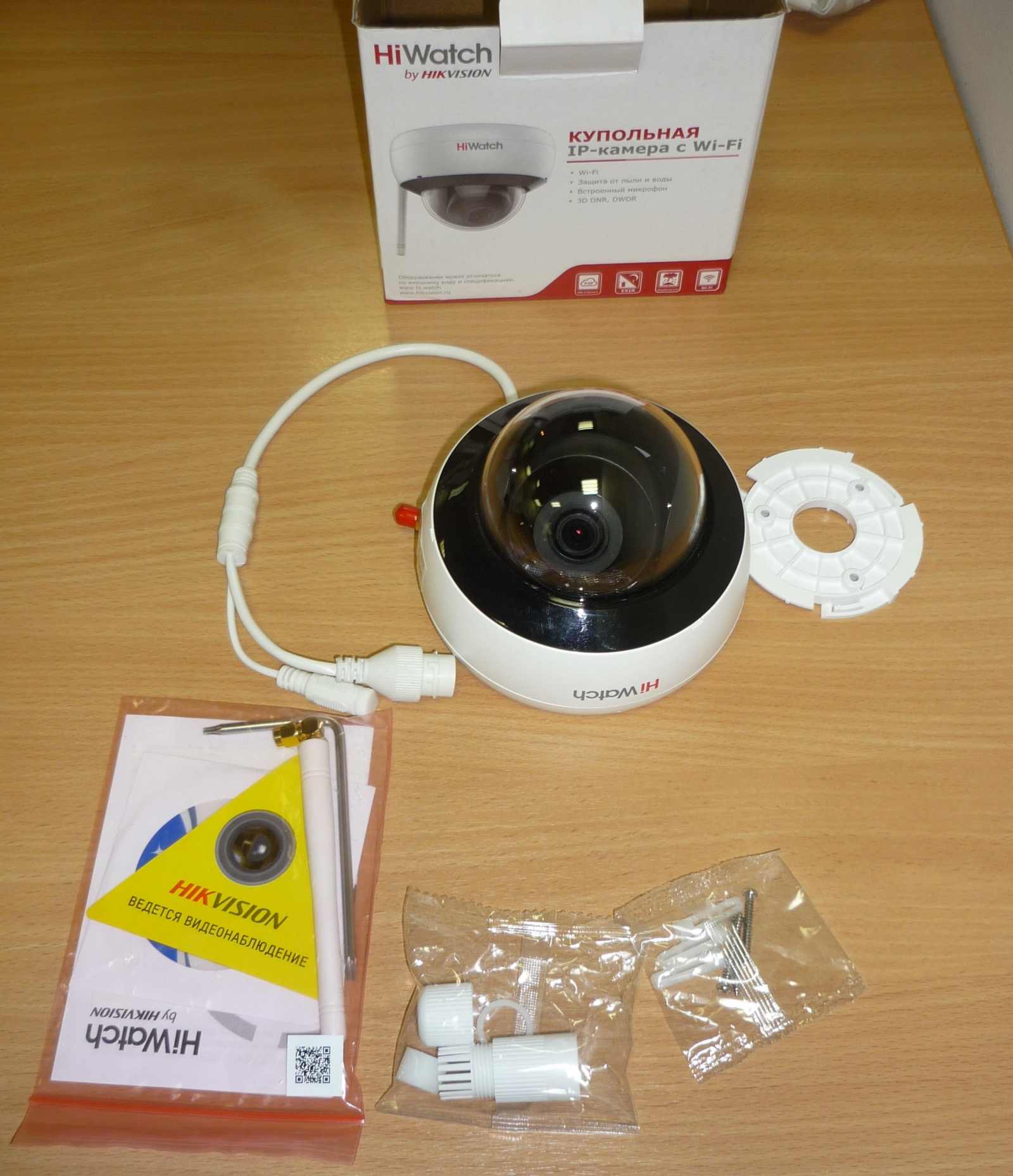

Фото из коробки:

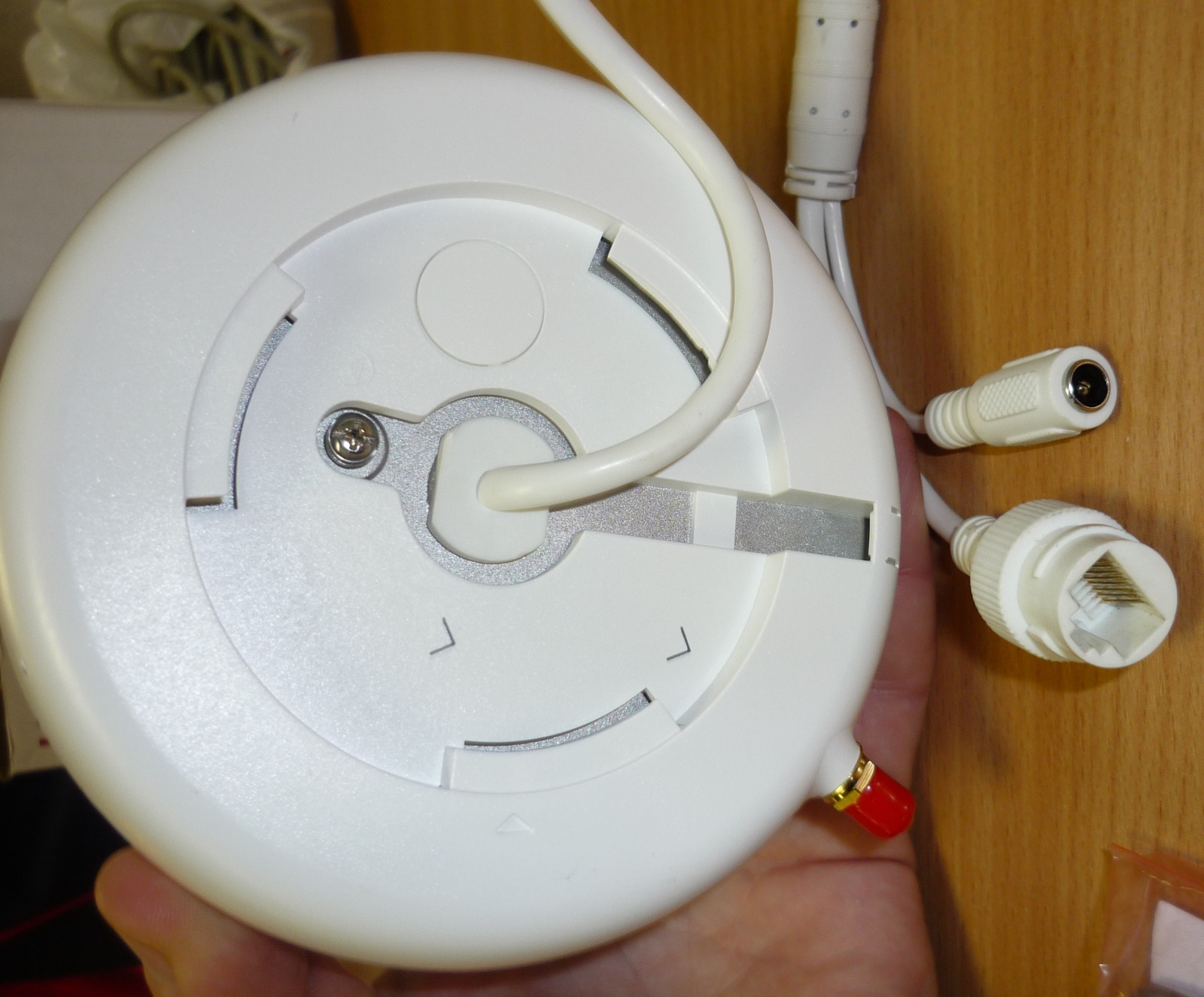

Вид сзади:


С АКБ:



Настройка и подключение оборудования:

В принципе, все достаточно просто. Но есть нюансы.

IP-видеорегистратор настраивается с помощью подключенного напрямую монитора и USB-мышки.

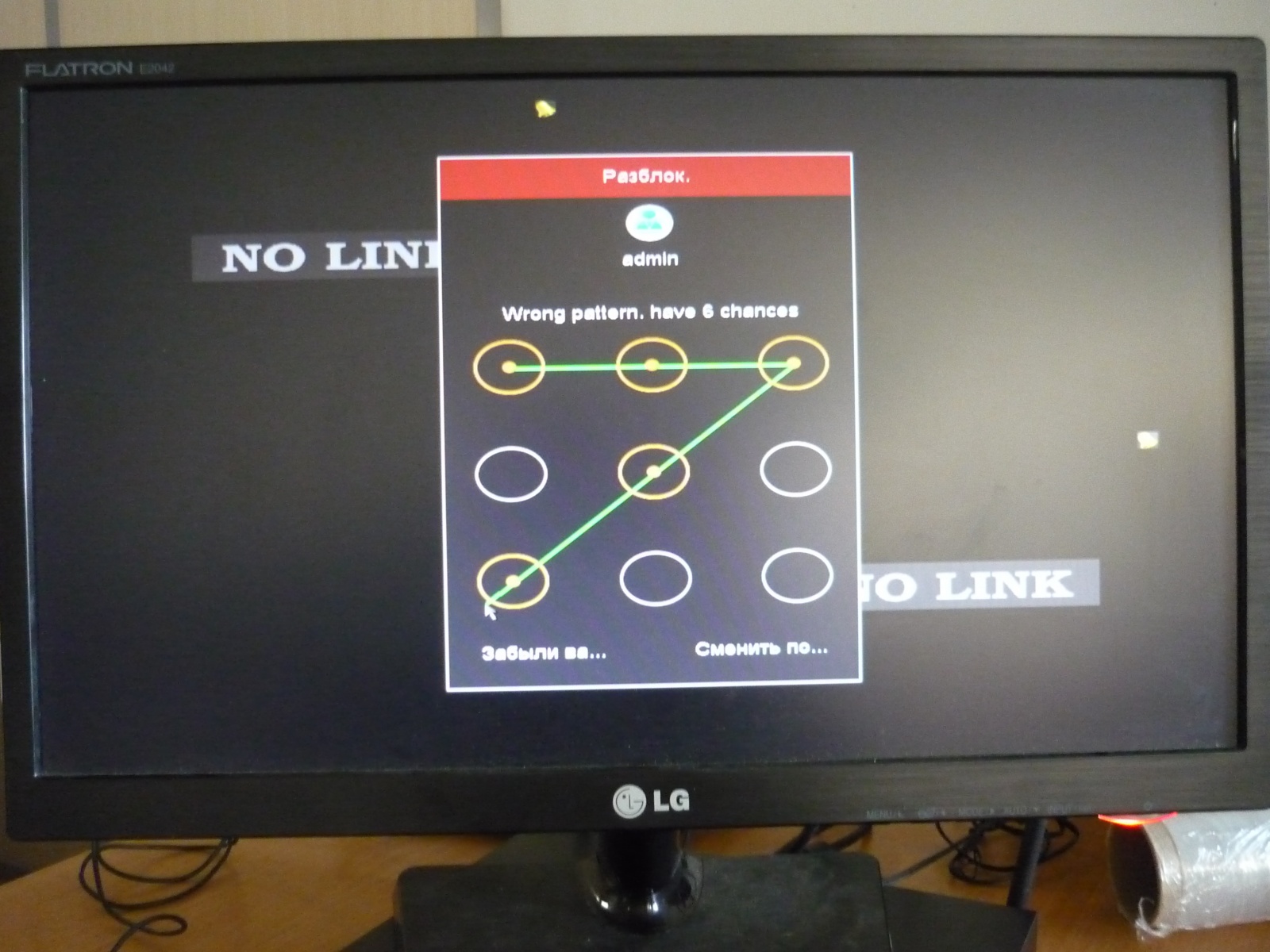

Задаем графический ключ обязательно:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 22

Общие установки:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 23

Настройки сетевые проводные:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 24

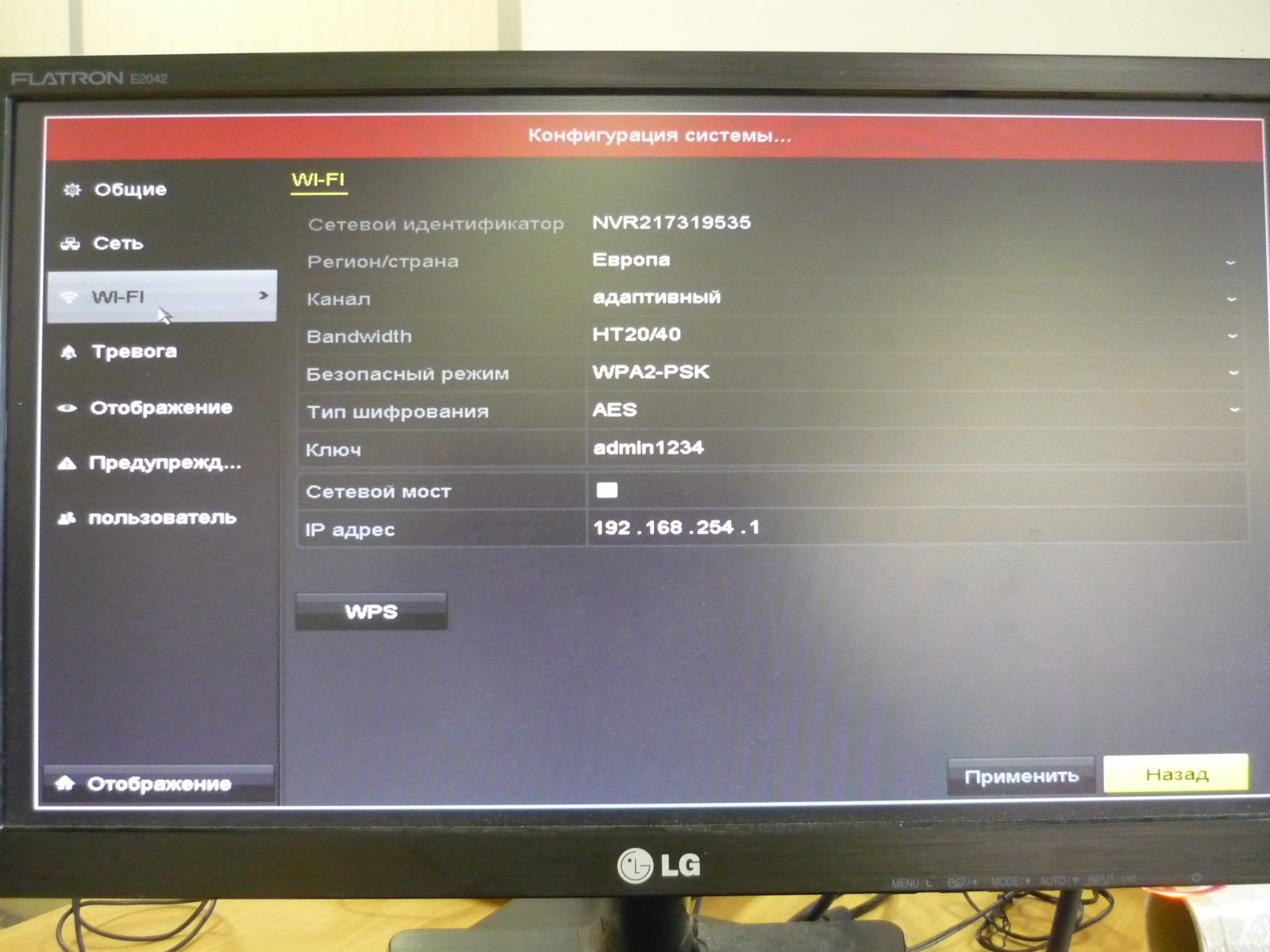

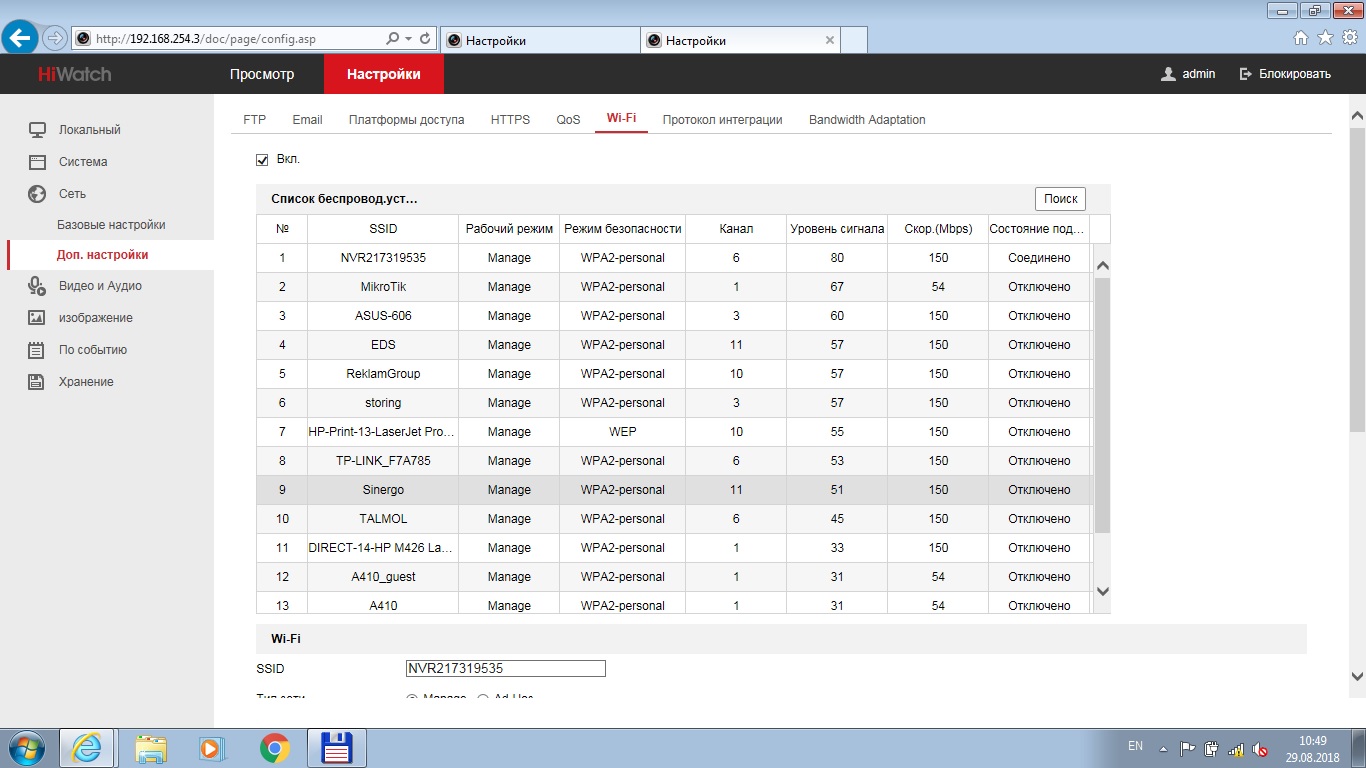

Настройки сетевые беспроводные:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 25

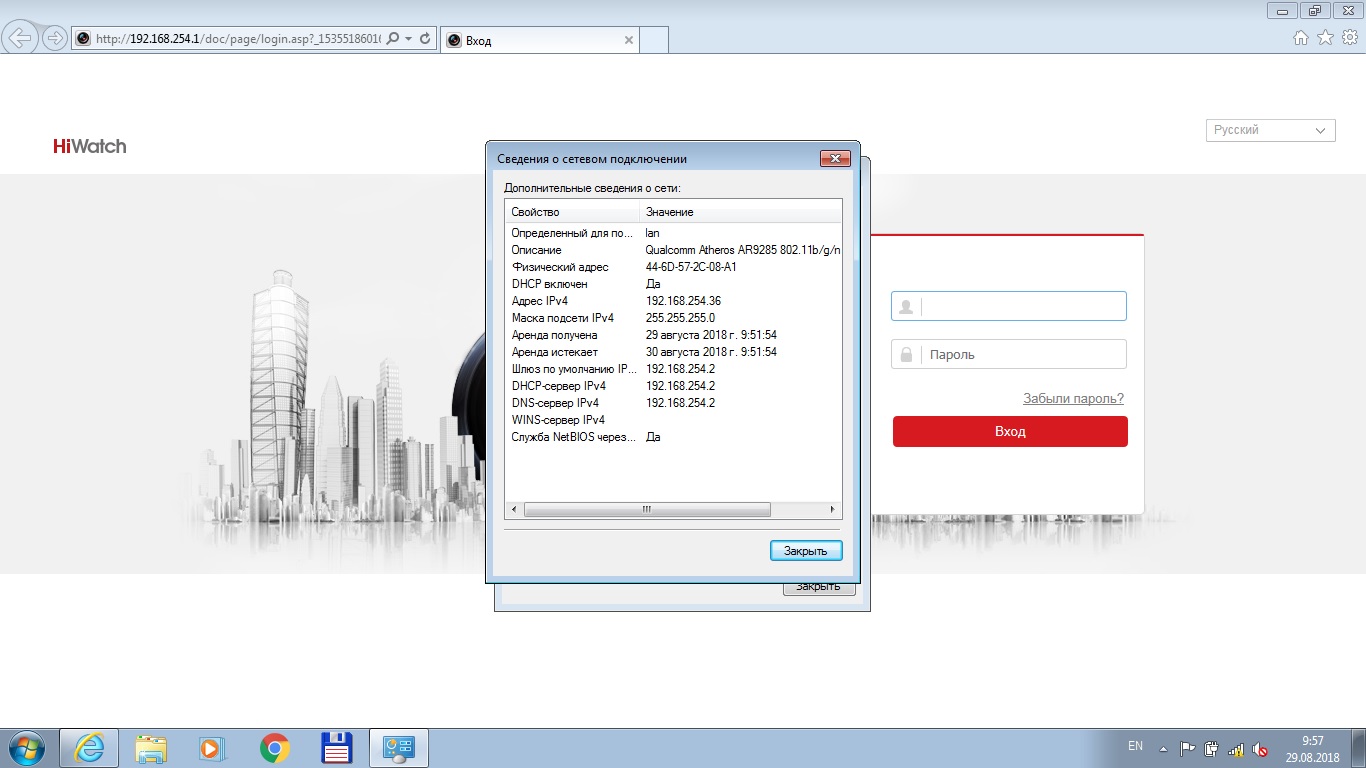

Теперь можем через веб-интерфейс заходить через проводное подключение:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 26

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 27

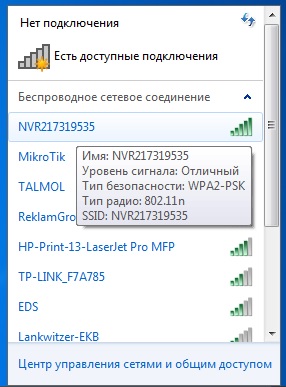

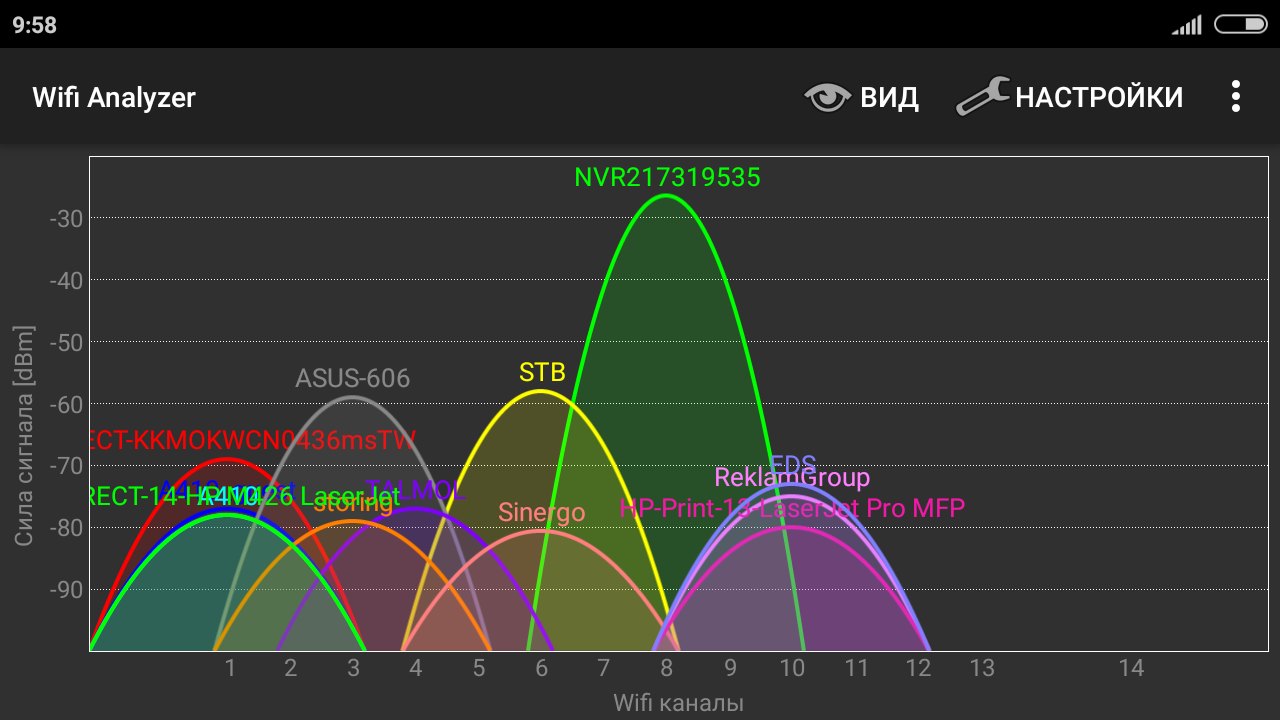

Wi-Fi сети в округе:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 28

Подключаемся теперь к IP-видеорегистратору по Wi-Fi:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 29

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 30

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 31

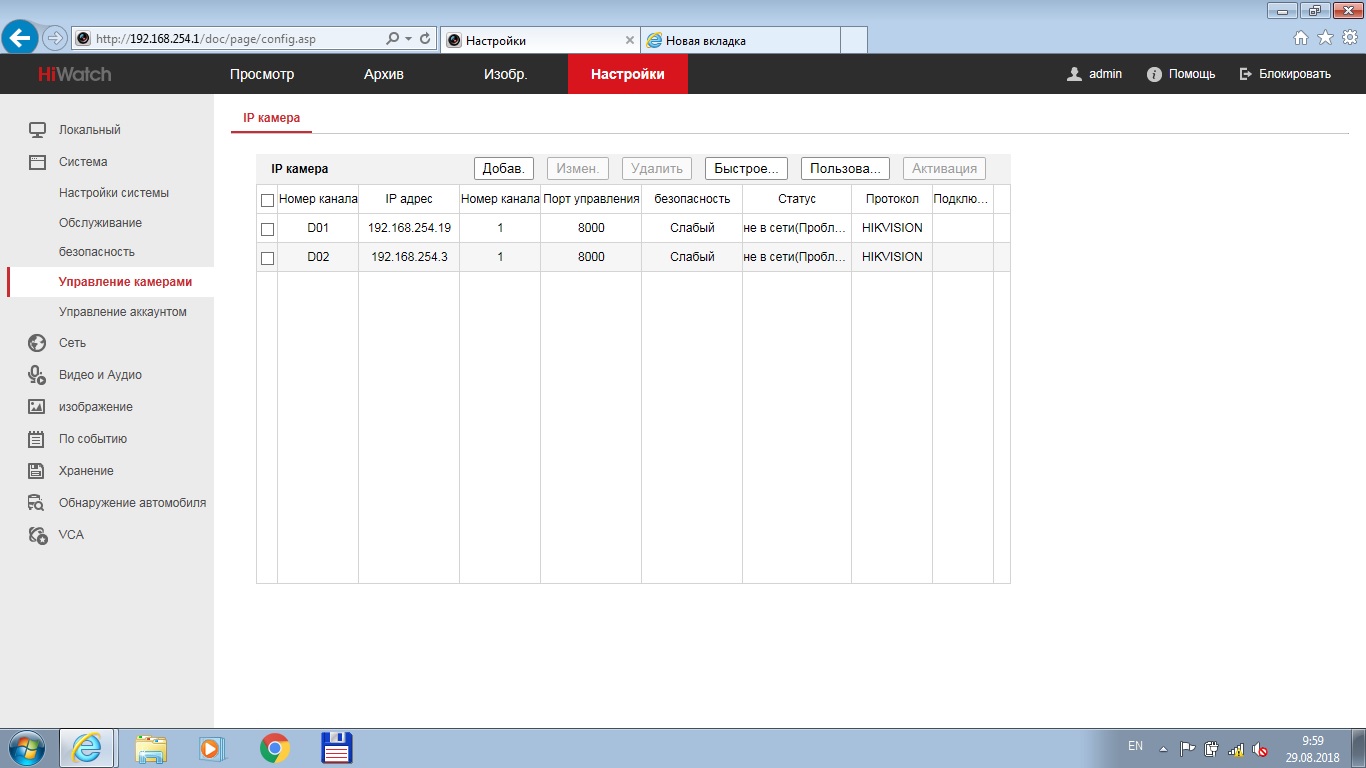

Камеры неактивны:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 32

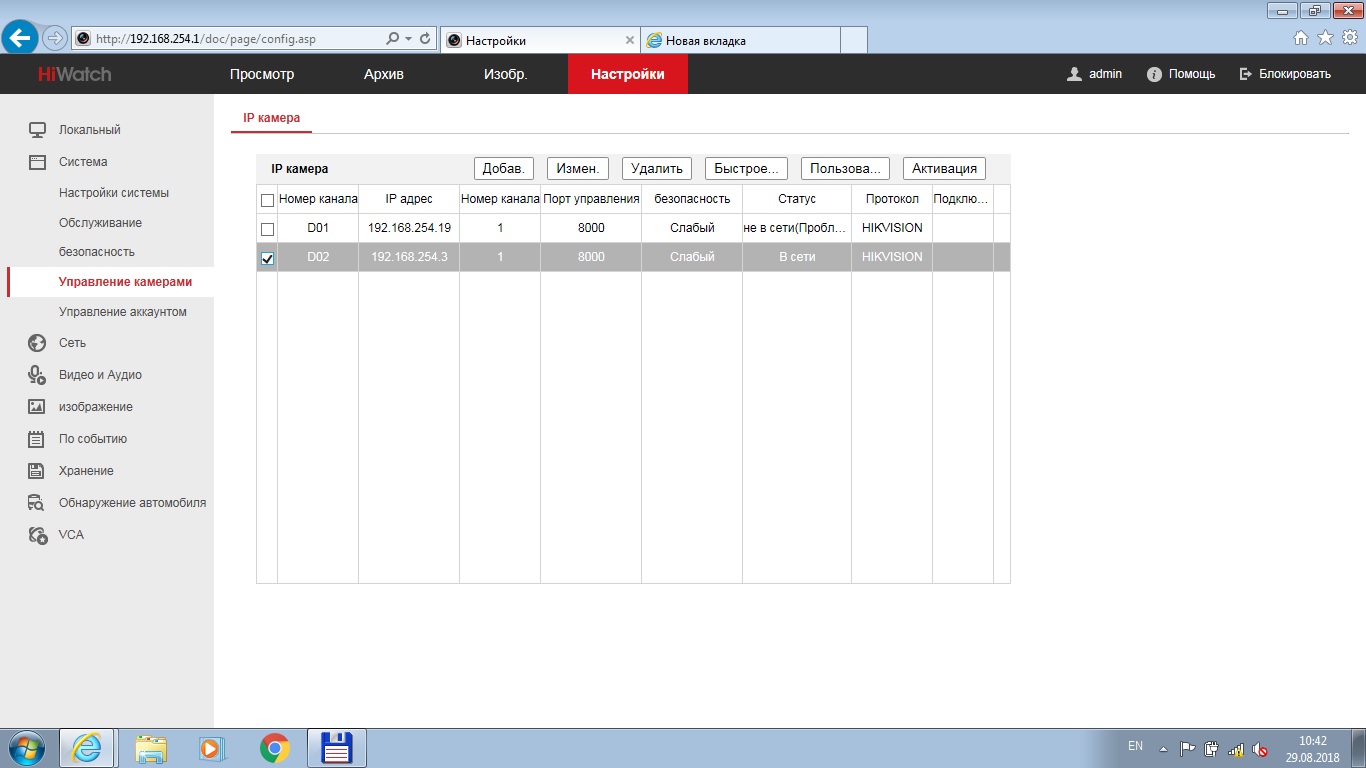

Одна камера подключилась:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 33

Что видно на мониторе с регистратора:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 34

Переименовываем названия камер:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 35

Первоначальную настройку IP-камер лучше так же проводить в проводном режиме. Выставляем логинпароль, настраиваем сетевые параметры для проводного подключения. Там уже входим в веб-интерфейс и подключаемся к беспроводной сети.

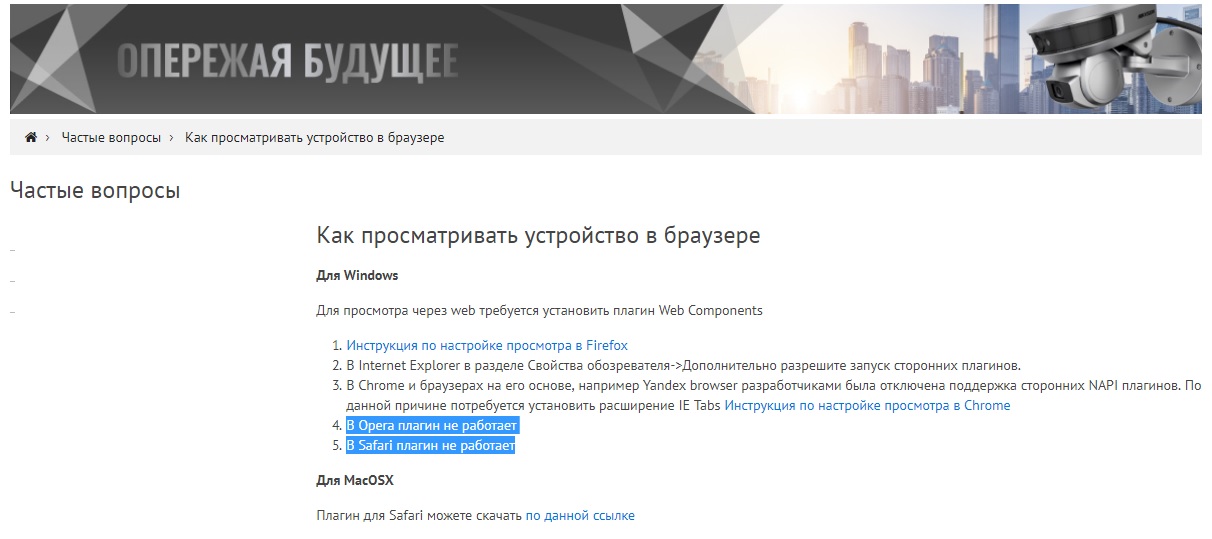

Проблема — Как просматривать устройство в браузере.

Internet Explorer наше все…. Вот такое будущее.

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 36

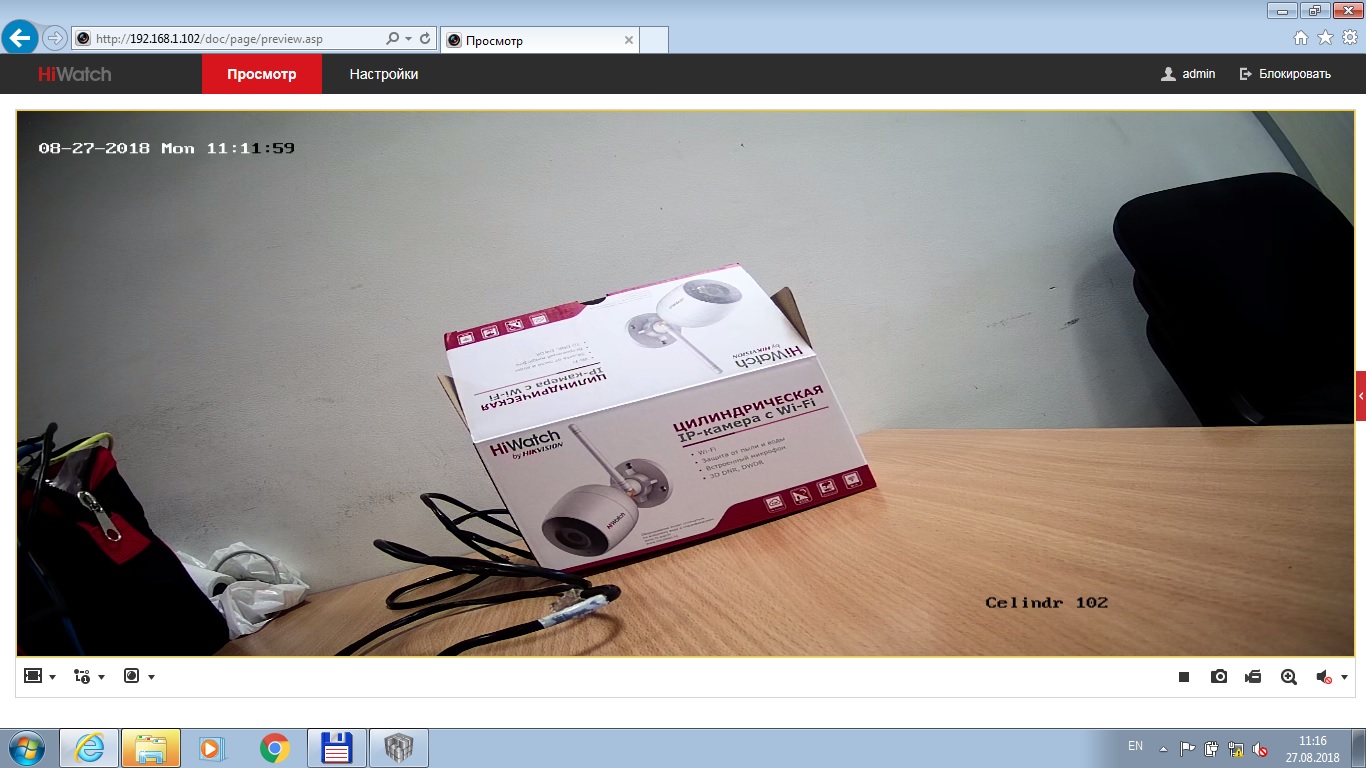

Разрешаем применение стороннего плагина и подключается видеопоток:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 37

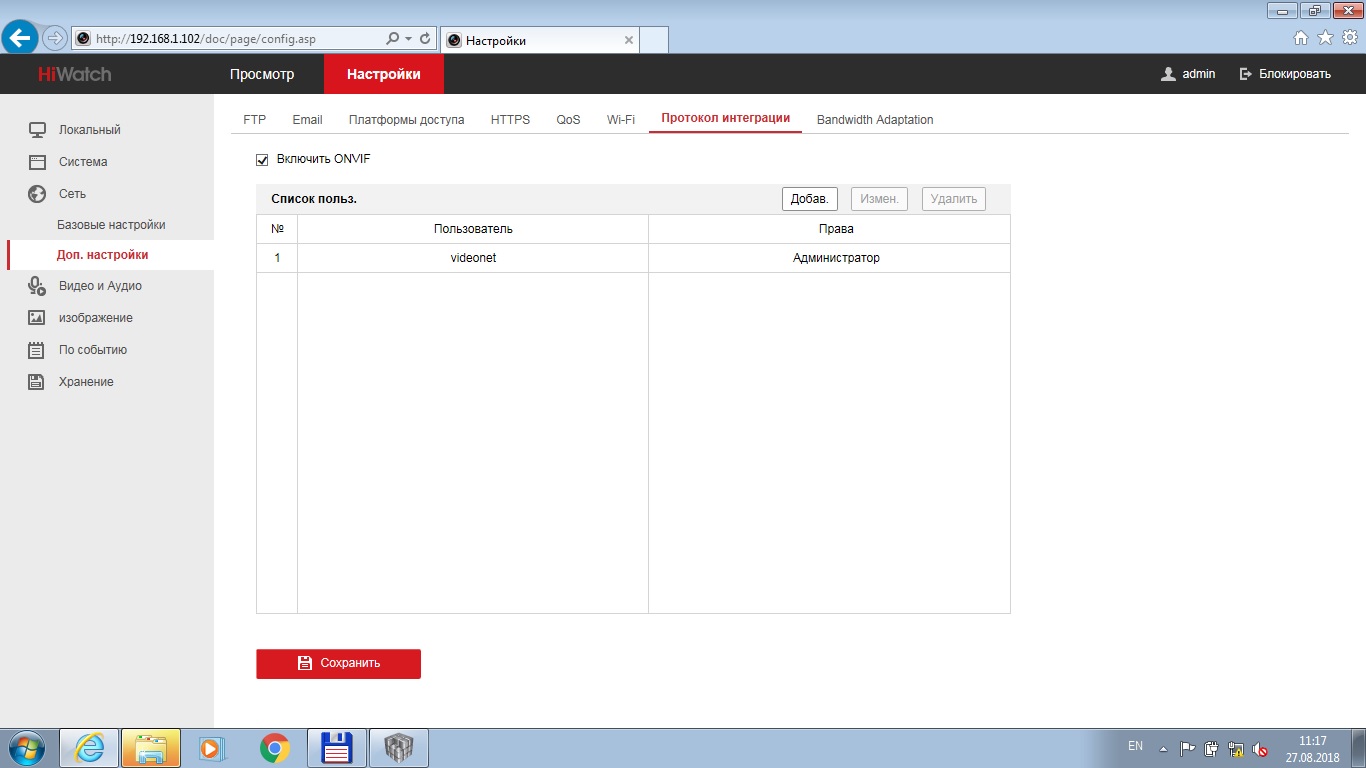

Включаем ONVIF и заводим там пользователя (это будет нужно далее для ПО видеосервера)

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 38

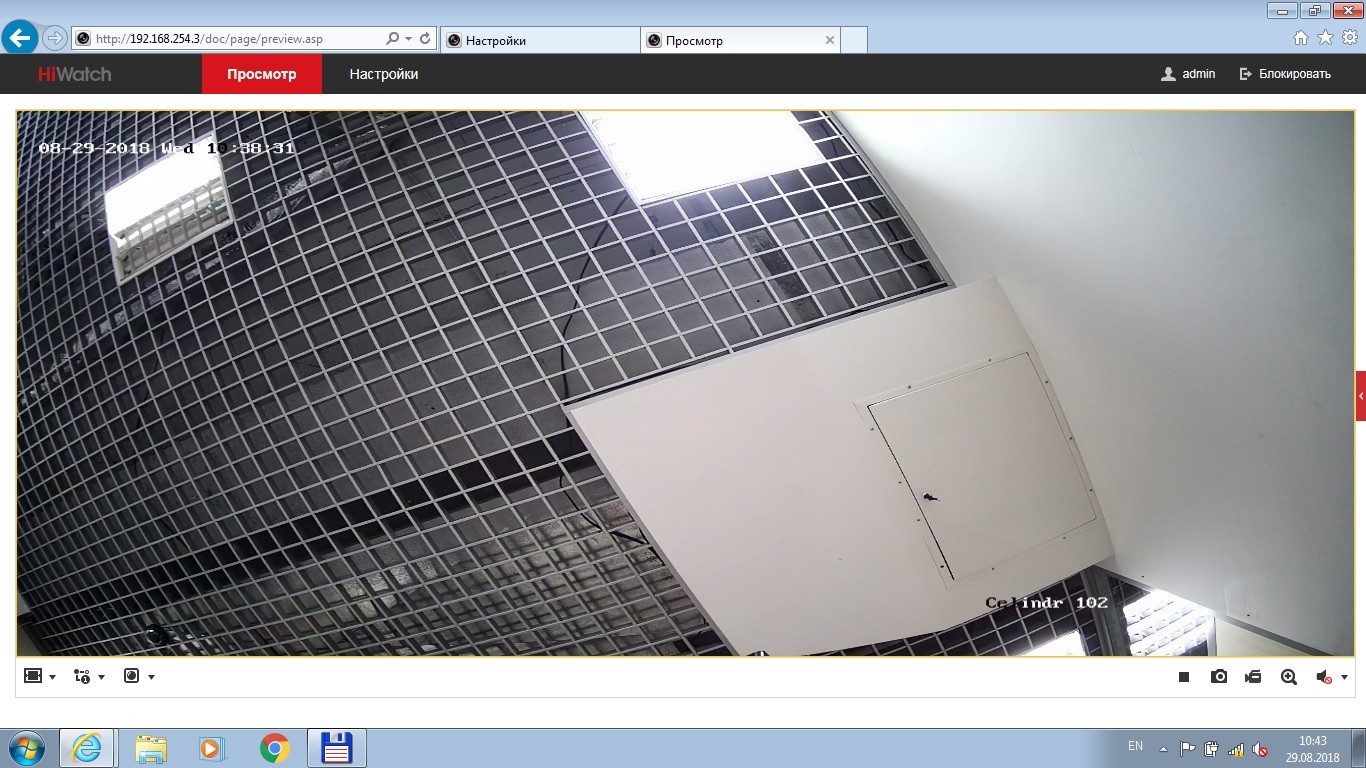

Подключаемся, но уже через Wi-Fi:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 39

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 40

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 41

Логика работы и конструирование архива видеопотока у нас такие:

  • видеорегистратор записывает на HDD все время данные по Wi-Fi в максимальном качестве (видео + аудио) с каждой камеры (в режиме просмотра будет видно, где было движение так же, а не просто статика);
  • видеосервер получает потоки камер от видеорегистратора по протоколу RTSP и записывает данные с большим временем хранения + обрабатывает видеопоток – анализирует по определенным алгоритмам (есть ли каска на человеке, детекция дыма и огня и т.д.).

После общение с тех. поддержкой, получил данные:
По регистратору: в случае, если указанный Вами регистратор может отдавать потоки подключенных к нему камер по протоколу RTSP, то Вы сможете подключить эти потоки в VideoNet по протоколу Universal RTSP в качестве отдельных ip-камер. Для подключения этих потоков необходимы полные RTSP URL'ы каждого подключаемого потока.

VideoNet мог получать звук, нужно, чтобы в запрашиваемом с регистратора RTSP-потоке этот звук был. Возможно, для этого необходимо как-то дополнительно настраивать регистратор, возможно, нужно использовать другие RTSP URL'ы (в которых будет указание на потоки со звуком). Имеет смысл уточнить ситуацию у производителя регистратора.

В нашем случае это потоки:

rtsp://admin:admin1234@192.168.1.2:554/Streaming/Channels/101
rtsp://admin:admin1234@192.168.1.2:554/Streaming/Channels/201

Подключаем к видеосерверу видеорегистратор:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 42

Настраиваем параметры ip-камер:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 43

Журнал событий:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 44

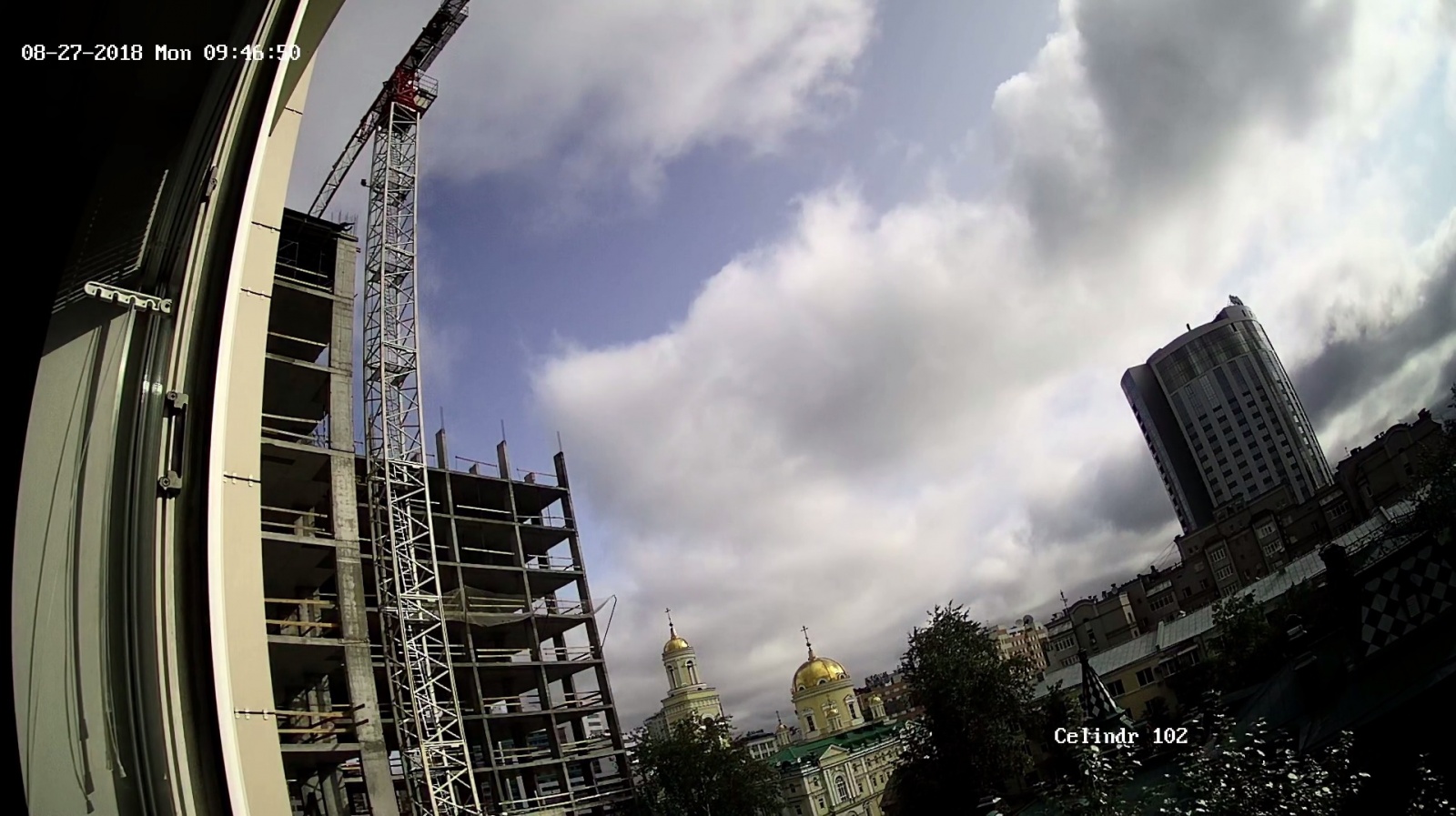

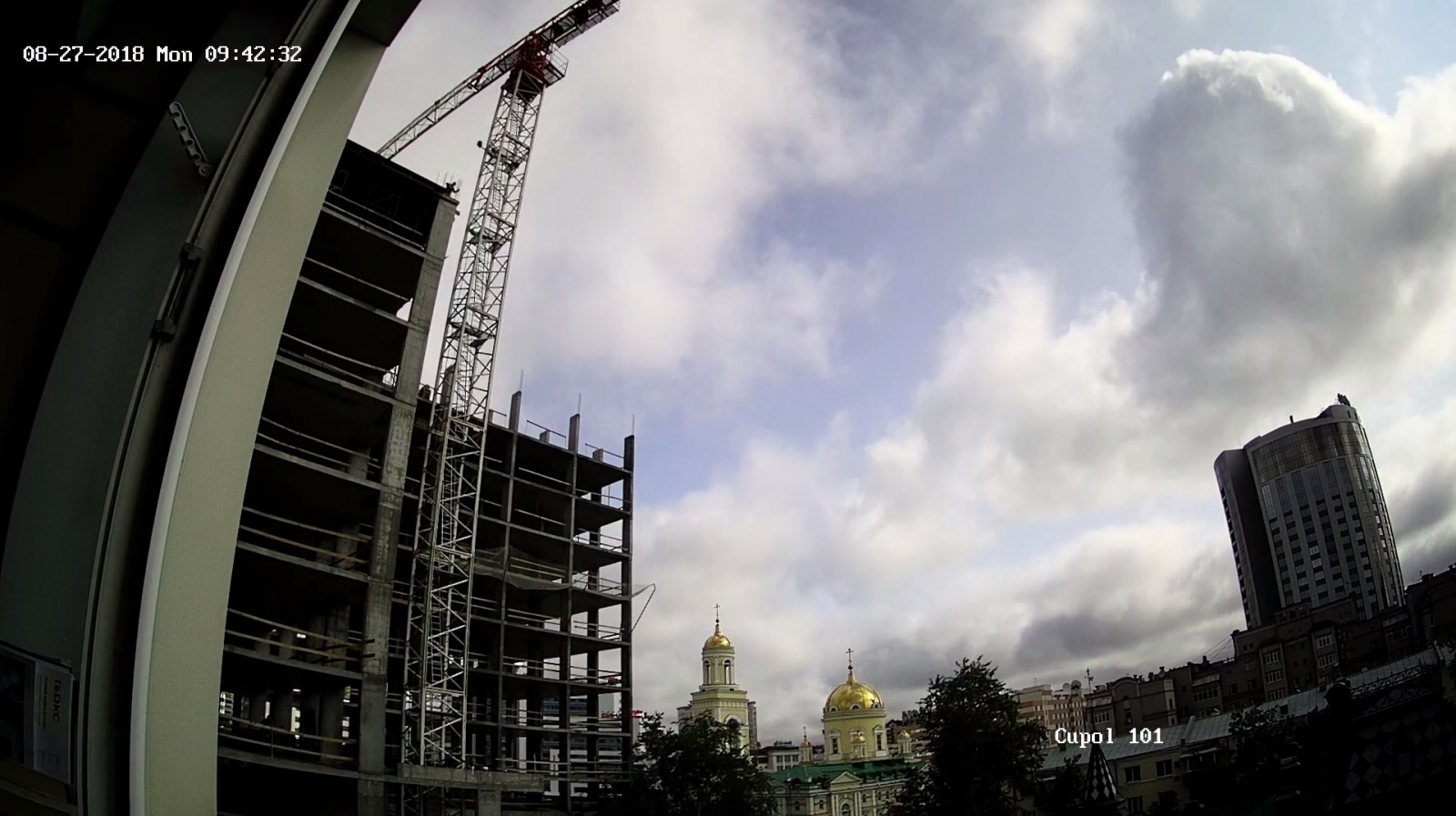

Потоки с IP-камер от видеорегистратора получены:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 45

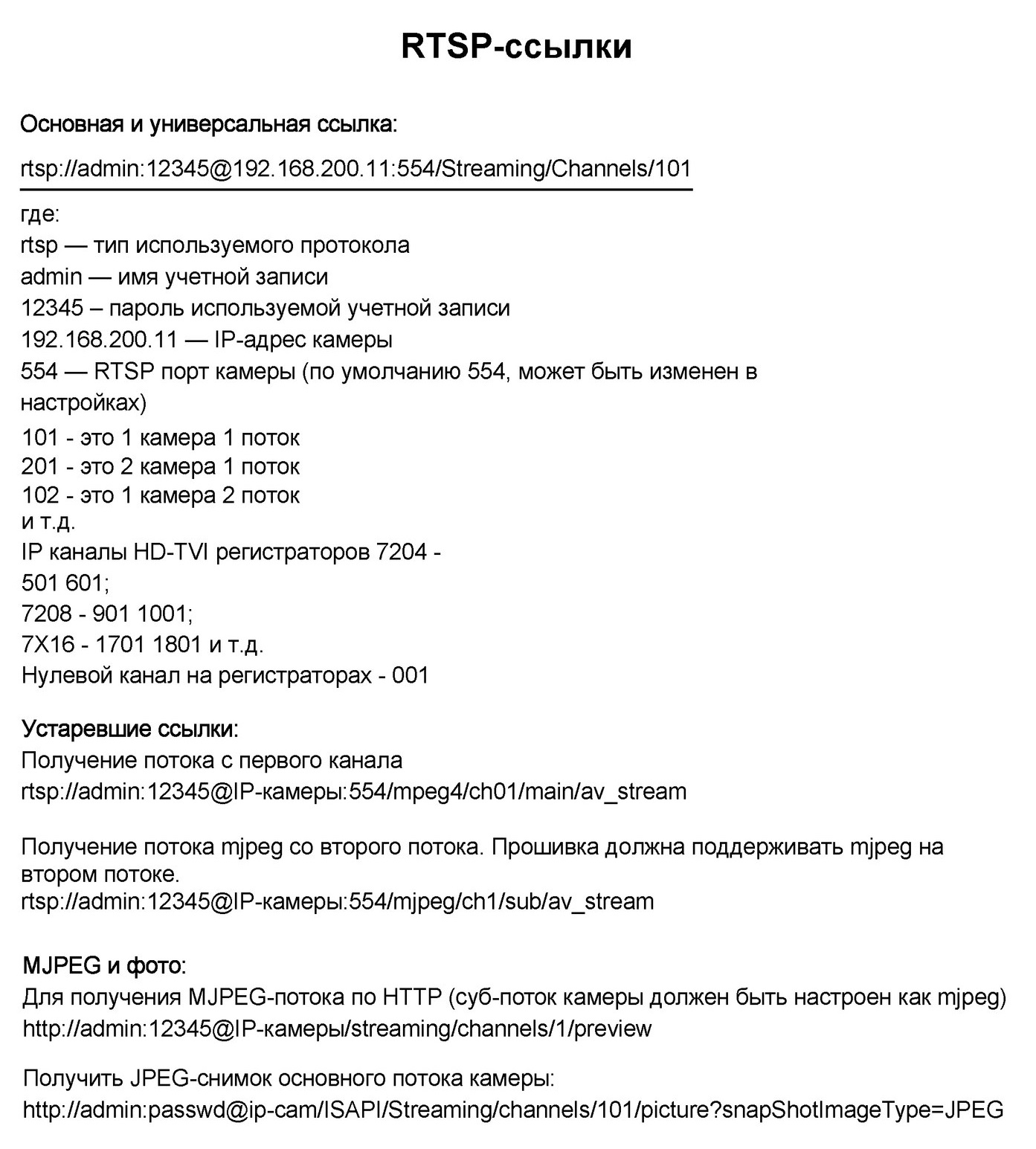

Подсказка по RTSP:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 46

А теперь самое интересное – автономность работы IP-камер

Используемый тестовый АКБ — аккумулятор Vision CP1250 (12В, 5Ач). АКБ не новые, а уже использованные, им более трех лет. На объекте будут новые АКБ (17Ач и более)

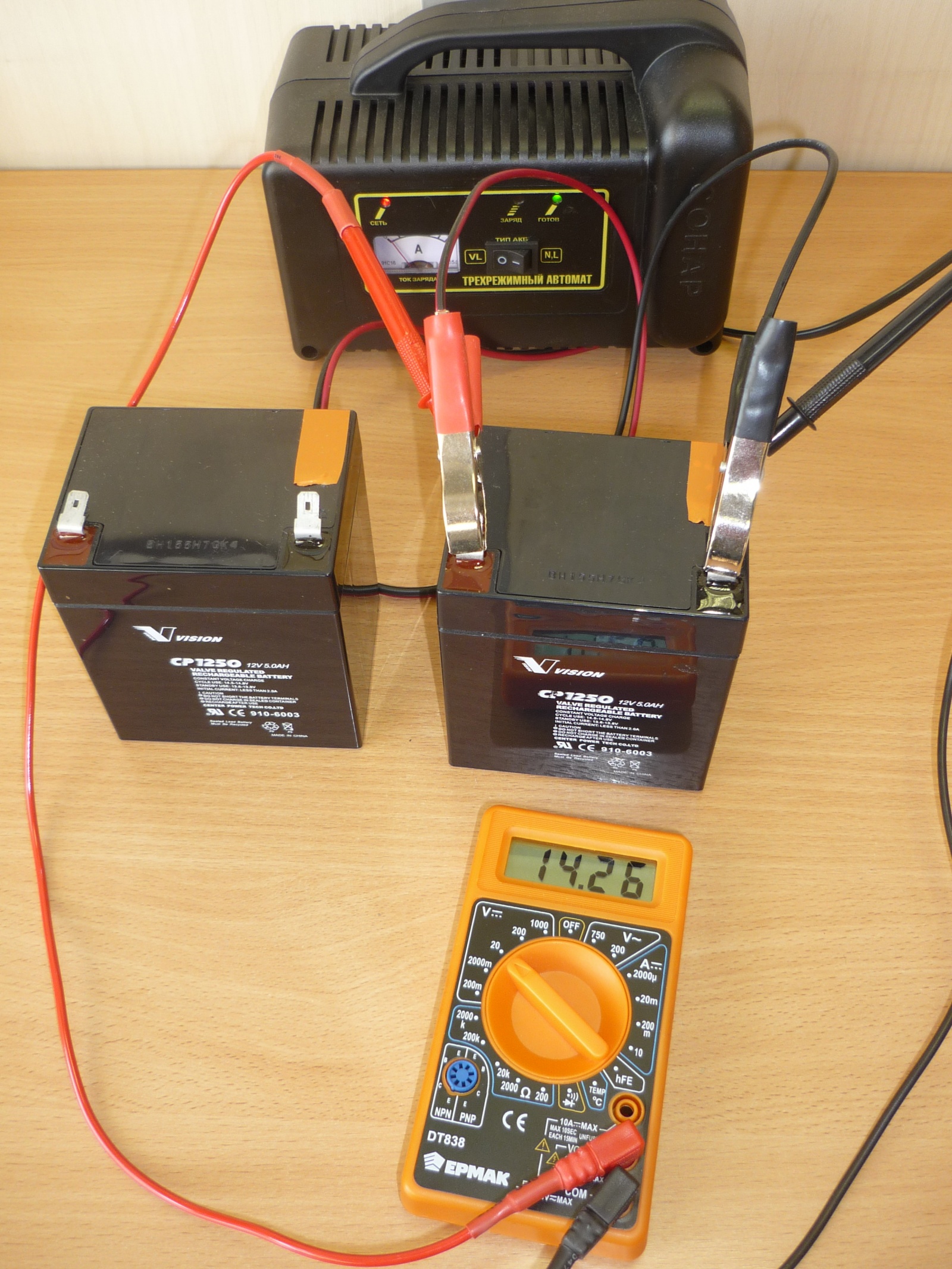

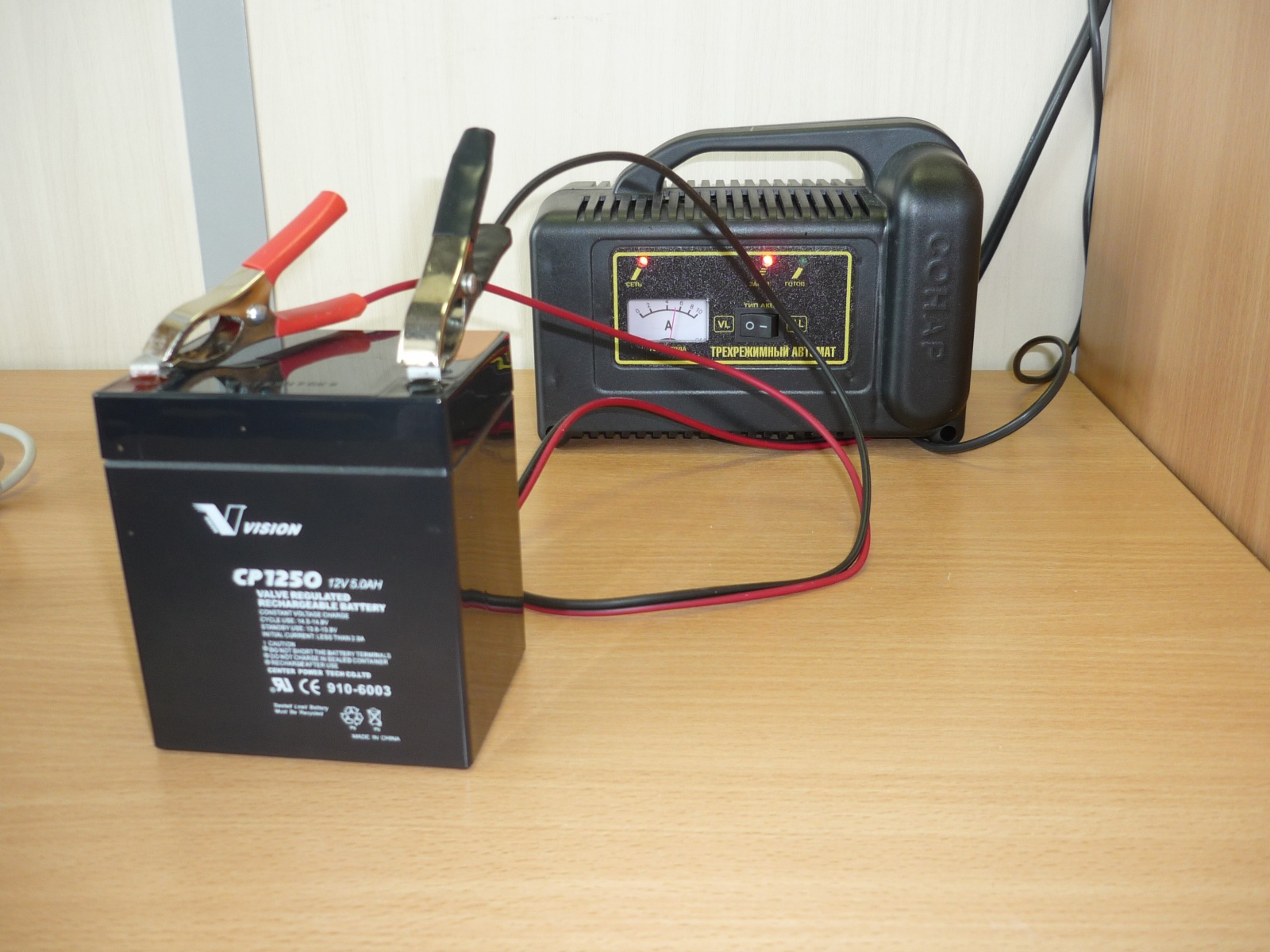

Заряжаем АКБ:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 47

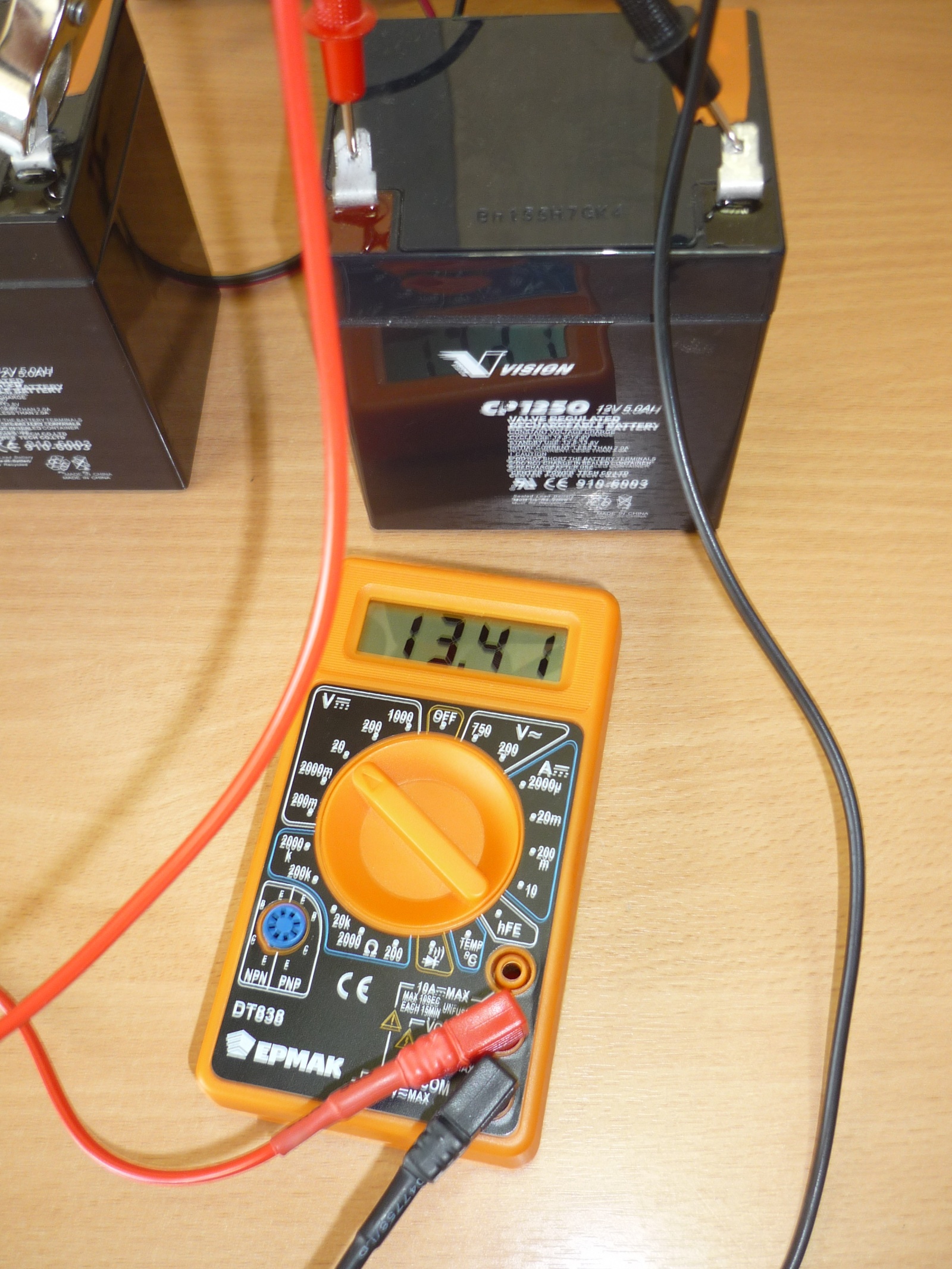

Проверяем:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 48

Данные по потреблению с IP-камеры:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 49

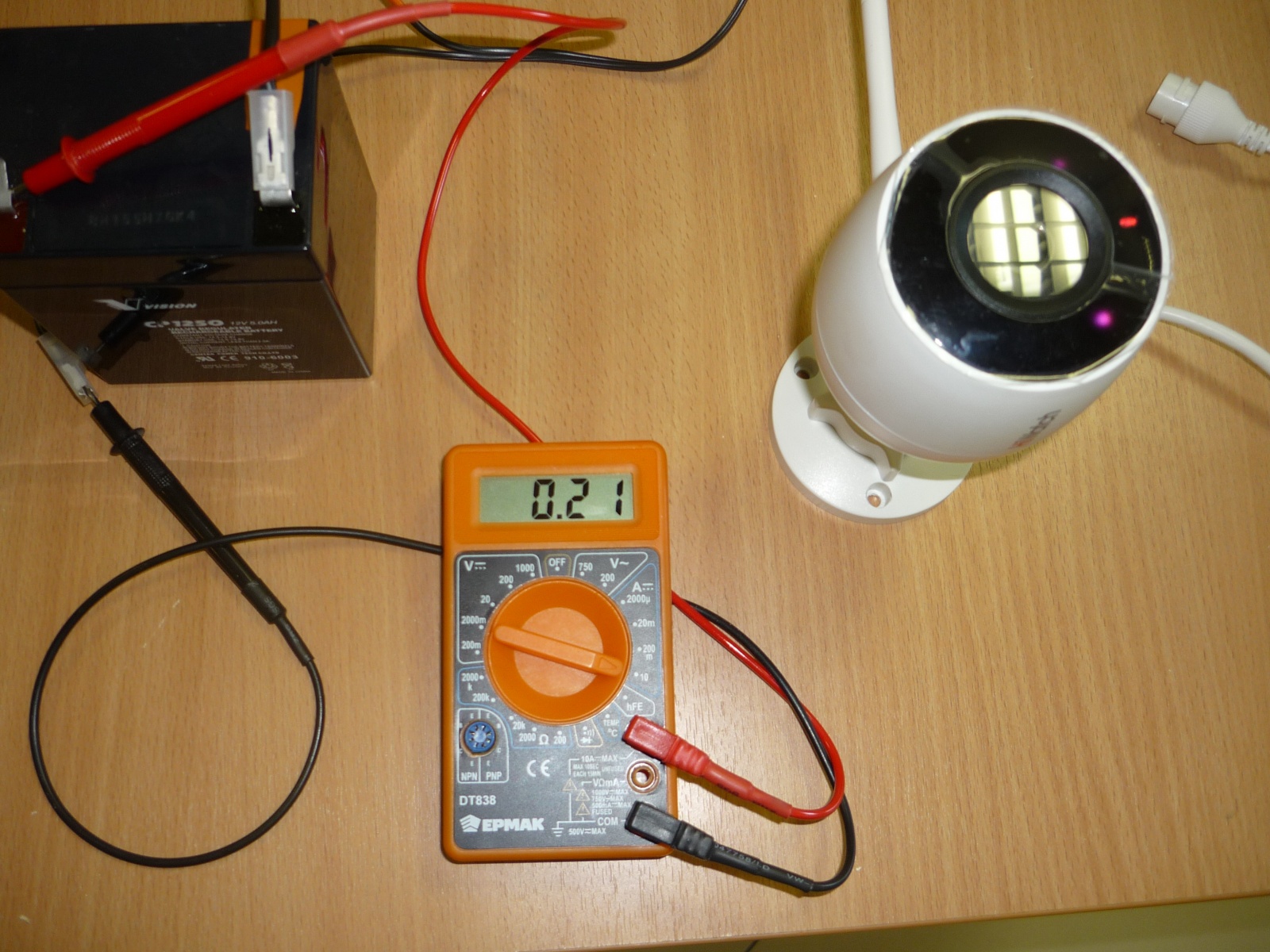

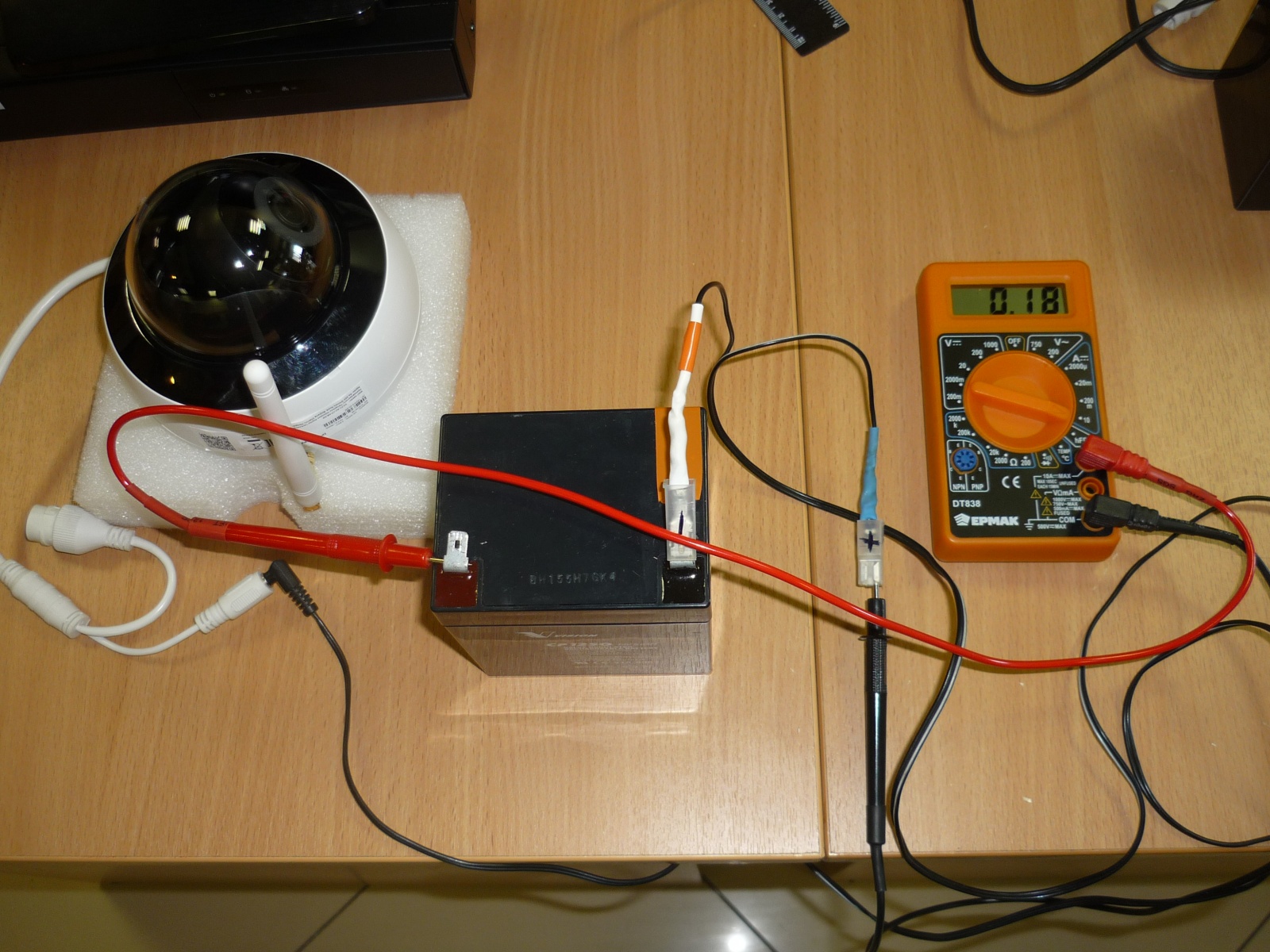

Измеряем фактическое потребление IP-камер:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 50

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 51

В итоге получилось:

У купольной камеры потребление камеры по 12В DC – заявлено производителем 400мА, фактическое замеренное при работе 160мА-180мА, при включении до 220мА.

У цилиндрической камеры потребление камер по 12В DC – заявлено производителем 400мА, фактическое замеренное при работе 140мА-160мА (с ИК до 200мА доходило в пике), при включении до 210мА.

Протестированное автономное время работы камер от АКБ 5Ач (в настройках максимальное разрешение + постоянная запись на регистратор):

  • купольная DS-I252W — 12 часов;
  • цилиндрическая DS-I250W – 16 часов.

Планируется использовать более емкие АКБ, конечно, но по факту максимально будет питание от блоков питания, а в месте, где нет возможности организовать электроподключение, будут устанавливаться камеры с АКБ.

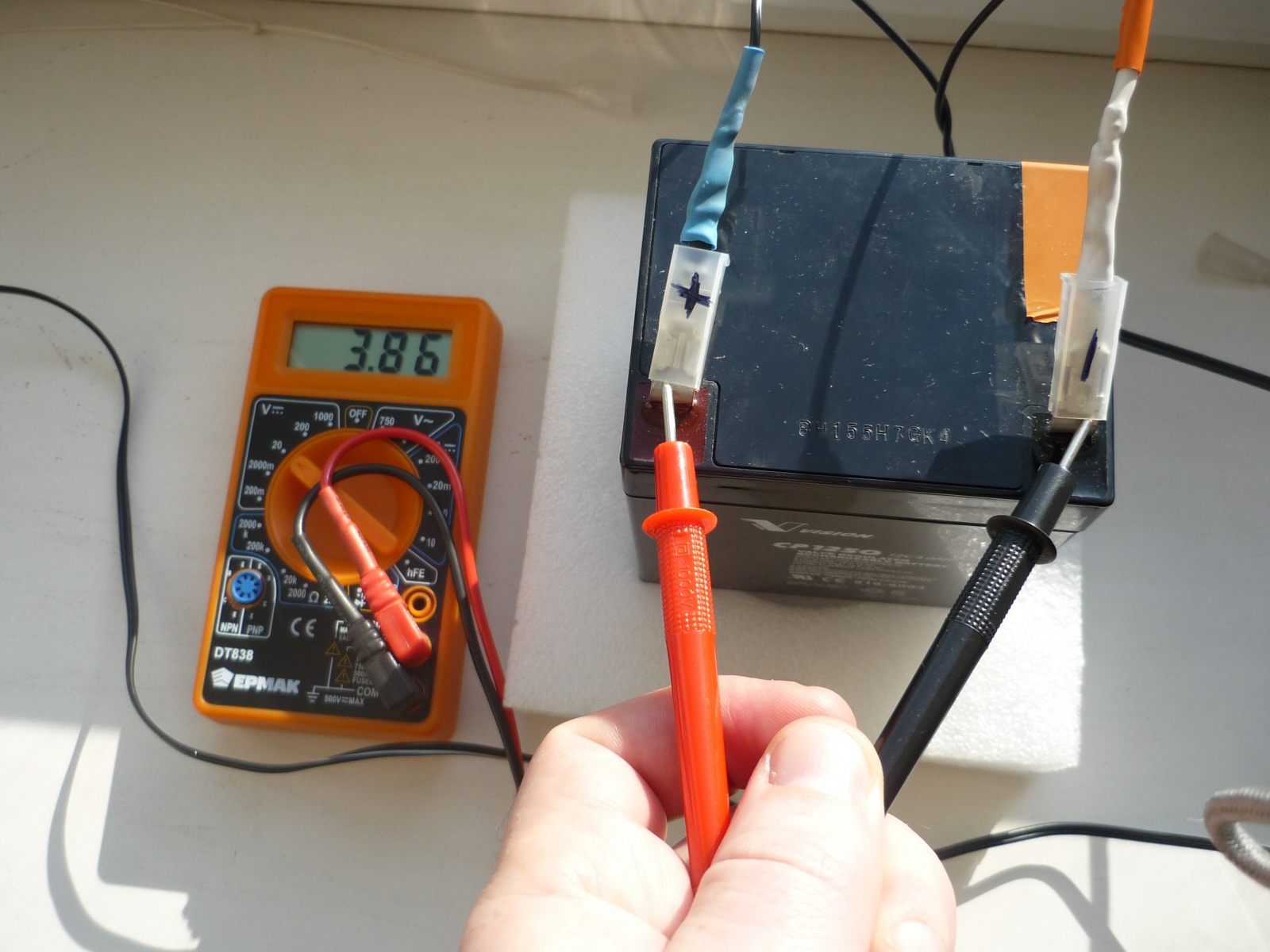

Состояние АКБ после отключения IP-камер:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 52

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 53

Перезаряжаем АКБ:

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 54

Примеры кадров с видеосервера.
Камера 1

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 55

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 56

Камера 2

Бюджетная система беспроводного (Wi-Fi) автономного (от АКБ) видеонаблюдения - 57

Итого

Плюсы: недорогое решение, быстро поднимается поток от камер после выключениявключения и простая в настройке система.

Минусы: безопасность, могут глушить, легко демонтироватьповредитьунести компоненты, вопрос по грозозащите нужно прорабатывать.

Автор: denis-19

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
