Приёмы работы в Blender

в 10:31, , рубрики: blender, Работа с анимацией и 3D-графикой

Вопросы ставившие меня в тупик когда я начинал осваивать Blender.

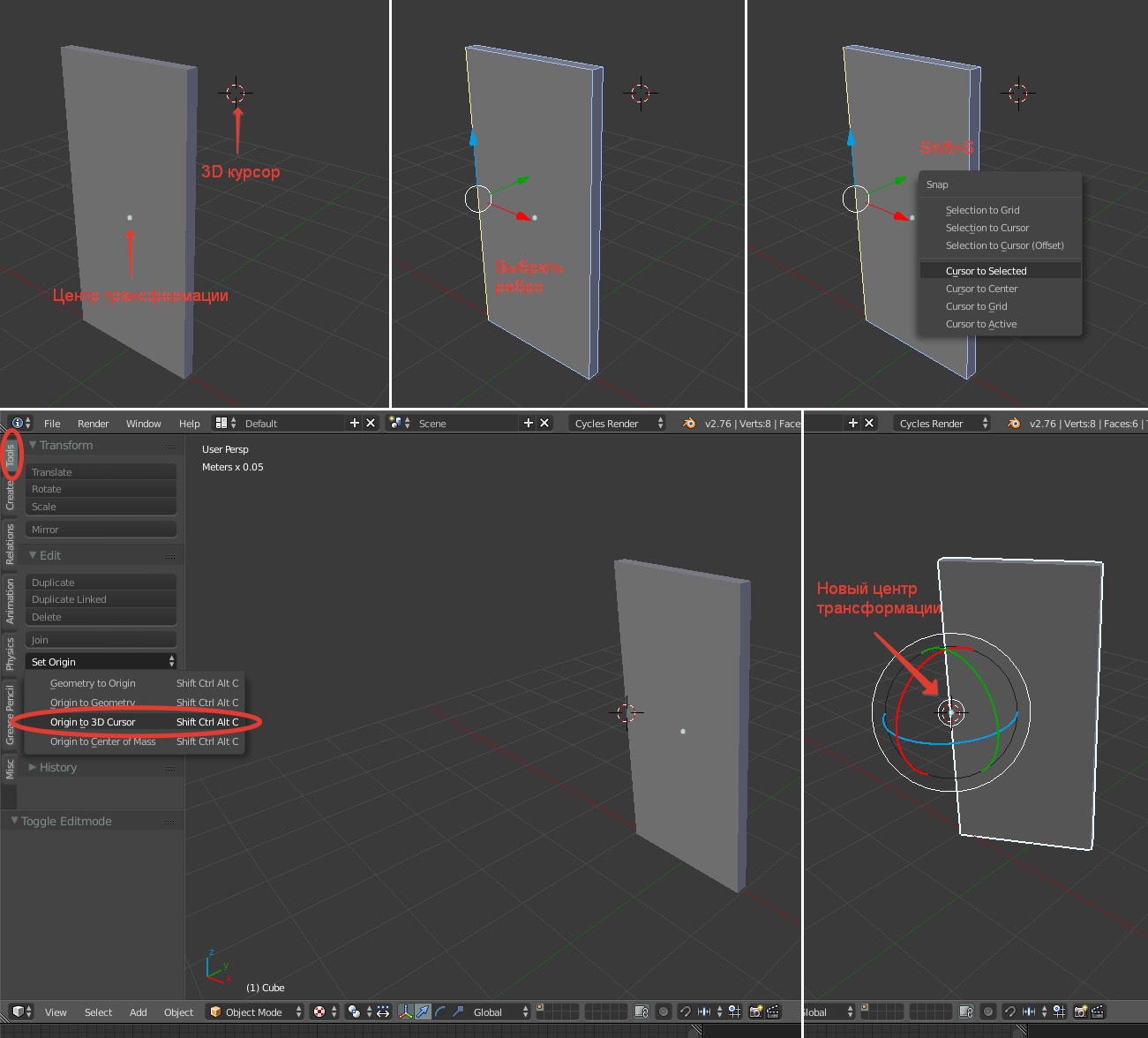

Перенос центра трансформации

Нужно, чтобы дверь поворачивалась вокруг петель, а не вокруг центра двери. Петли условно сейчас находятся на ребре. Переносим 3D курсор точно на центр ребра: Shift+S (Snap)> Cursor to Selected. Потом даём команду перенести центр трансформации в 3D курсор.

Приёмы работы в Blender - 1

Не пропорциональные результаты скруглений и модификаторов

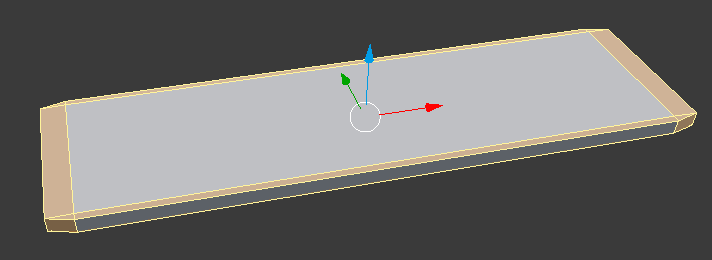

Нужно скруглить рёбра крышки стола. В режиме редактирования объекта (кнопка Tab) выбираем сразу все необходимые рёбра и давим Ctrl+B (Bevel). Проблема — скругление происходит не одинаково на всех гранях:

Приёмы работы в Blender - 2

Так работает скругление потому, что размер объекта в процентах не равен 100%:

Приёмы работы в Blender - 3

Сейчас с точки зрения блендера крышка стола — это растянутый куб, и все деформации рассчитываются тоже растянутыми. В этом есть смысл. Объекты могут менять размеры не пропорционально во время анимации, и все модификаторы должны так же менять размеры. Решение: нужно сказать блендеру, что текущие размеры — это и есть 100%. В обычном режиме давим Ctrl+A (Apply). Выбираем здесь Scale:

Приёмы работы в Blender - 4

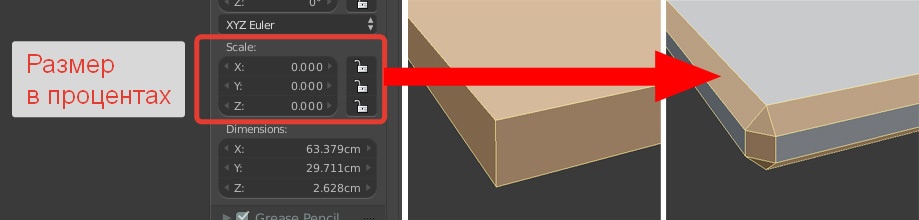

Ctrl+B (Bevel), должно получиться так:

Приёмы работы в Blender - 5

Это также влияет на результаты модификаторов. Лично я уже рефлекторно нажимаю Ctrl+A (Apply) → Scale.

Сброс координат положения, вращения, размера

Вы создали объект, а он создался далеко, там где был 3D курсор, и его не видно и не понятно где он.

  • Alt+G — сброс положения
  • Alt+R — сброс вращения
  • Alt+S — сброс размера

Давим Alt+G, и объект прыгает в начало координат. После мы давим «. » на цифровой клавиатуре, чтобы приблизиться к нему.

Ходовые кнопки

Помните: важно, над каким окном находится указатель мыши. Не торопитесь.

  • G (Grab) — движение
  • R (Rotate) — вращение (второе нажатие — второй режим вращения)
  • S (Scale) — размер
  • Кнопки X, Y, Z ограничивает манипуляцию только по одной оси
  • Shift+X, Shift+Y, Shift+Z исключают из манипуляций выбранную ось
  • « / » (View Local) (цифровая клавиатура) — режим, когда пропадают все объекты кроме выделенного
  • «. » (View Selected) (цифровая клавиатура) — приблизиться к выбранному
  • Home (View all) – зум, что бы всё влезло в экран
  • С (Circle Select) — выбор окружностью
  • B (Border Select) — выбор рамкой
  • F (Face) (режим Tab) — создать полигон на основе точек, или объединить уже выбранные полигоны в один
  • K (Knife) (режим Tab) — разрезать полигон
  • J (Join) — объединить объекты
  • P (seParate) (режим Tab) — разделить объект
  • Ctrl+R (Loop cut and slide) (режим Tab) — разрезание цепочки квадратных полигонов вдоль
  • Del или X > Dissolve edges / faces (режим Tab) — удаление разрезания цепочки квадратных полигонов вдоль
  • E (Extrude) (режим Tab) — выдавливание
  • Ctrl+B (Bevel) — фаска или скругление
  • W (Specials) (режим Tab) — полезное меню с пунктами которых нигде больше нет. Мне часто нужно «Bridge edge loops» – мост между двумя цепочками граней.
  • Ctrl+«+» и Ctrl+«-» (режим Tab) — прибавить в выбор соседние с уже выбранными полигоны или снять выбор с крайних полигонов
  • Shift-F (Fly) — режим полёта вида, управление как в игре, W, S, A, D, E, Q

Как выровнять грань?

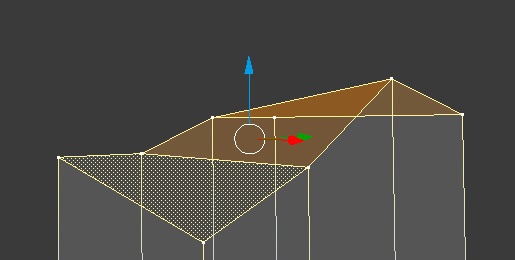

Конкретно речь идёт о подобной операции:

Приёмы работы в Blender - 6

Нужно уменьшить размер группы точек до нуля по какой-либо оси. Команды можно вводить, последовательно нажимая кнопки. В данном случае давим последовательно S, Z, 0 (ноль) В левом нижнем углу рабочего 3D окна будет вот такая надпись:

Приёмы работы в Blender - 7

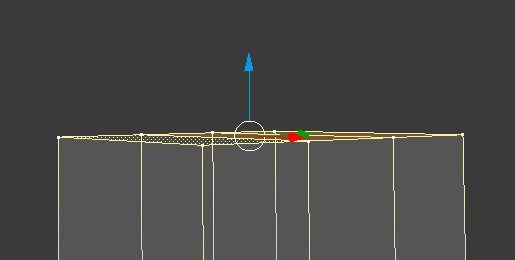

А в самом окне будет так:

Приёмы работы в Blender - 8

«Вперёд» — это ось Y

Старайтесь фронтальное направление предмета делать по глобальной и локальной оси Y. В некоторых модификаторах и игровом движке это направление принято за направление «вперёд» и не везде его можно изменить на другую ось.

Модификаторы Subdivision Surface и Multiresolution – в чём разница?

Subdivision Surface — это сглаженные поверхности. Multiresolution — это сглаженные поверхности с возможностью скульптинга поверх. С помощью Subdivision Surface удобно делать основную форму дивана. Потом поменять его на Multiresolution и кисточкой вылепить складки ткани.

Линкованые обьекты

Интерьер. Не надо делать все предметы в одном файле. Не удобно. Создавайте утюг отдельным файлом, стул другим файлом, комнату в третьем файле — главном.

  • Утюг нужно загнать в группу Ctrl+G (Create New Group)
  • Дать имя группе — «Утюг»
  • Сохранить файл «Утюг»
  • Открыть файл «Комната»
  • Дать команду «File → Link»
  • Найти файл «Утюг»
  • Зайти в папку «Group» и выбрать группу «Утюг»

Таким образом у вас будет порядок в сцене. Дублированные предметы не пожирают память. Вы легко можете загрузить утюг отдельно и отключить видимость для вьюпорта всех модификаторов, чтобы не тормозила сцена. На рендере она будет качественная, а в работе быстрая.

Автор: iaia
