Arduino таймер

в 13:01, , рубрики: C, c++, diy или сделай сам, автоматический курятник, Разработка под Arduino

Добрый день. Меня зовут Никита Сергеевич, мне 14 лет и в этом посте я имею желание рассказать вам о разработанною мною пол года назад устройстве (и приложении), потому что готовое устройство спаял и собрал мой отец. Хотя возможно такое устройство вы уже видели не раз, но мне это не мешает.

Создавалось все это для автоматического включения и выключения света в курятнике, но применимо и для других целей.

Arduino таймер - 1

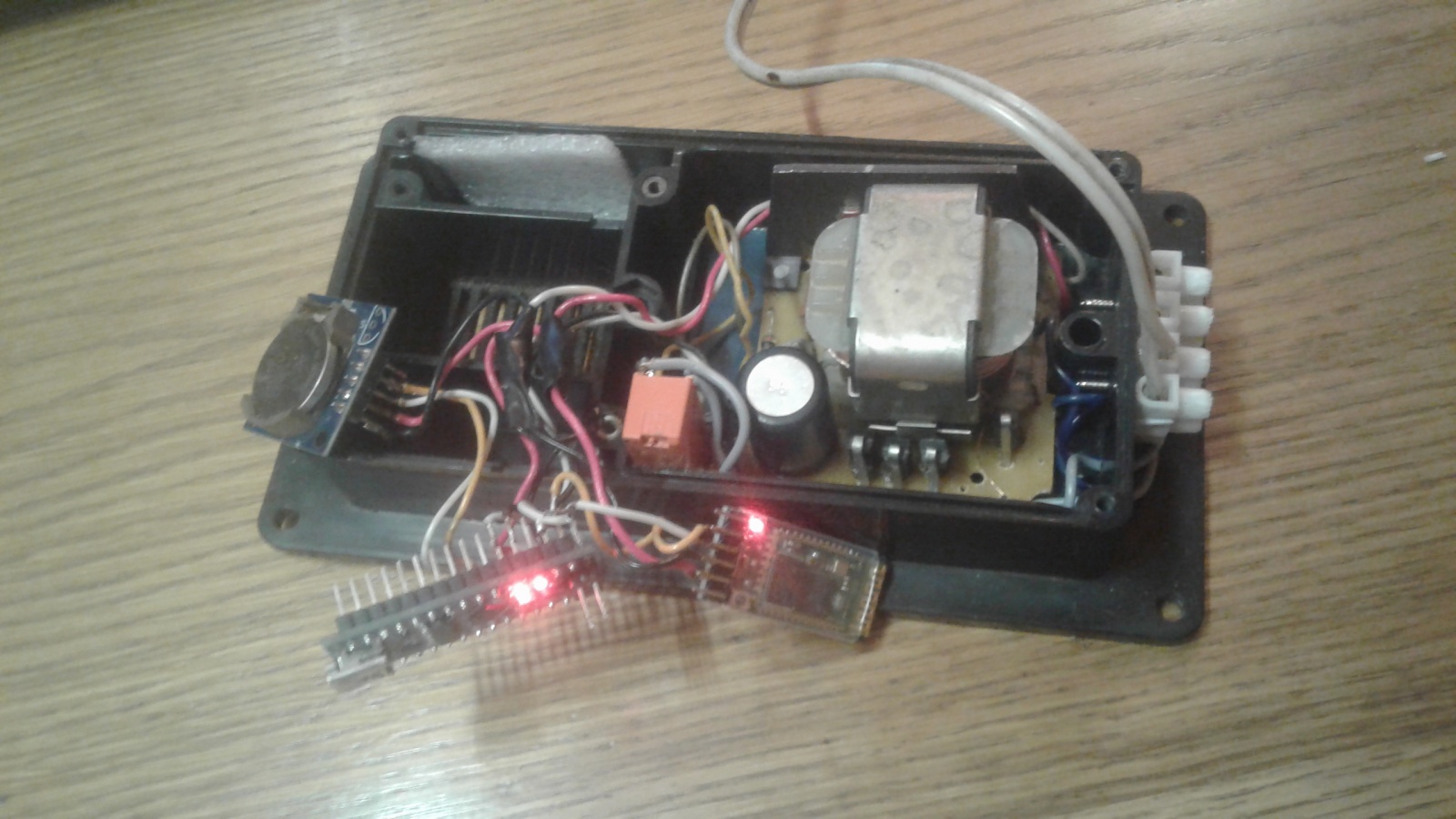

Arduino таймер - 2

Готовое и собранное устройство может подать на указанный цифровой пин arduino 1 или 0 в период от и до указанного времени в точности до минут (вне периода подается значение противоположное указанному в приложении при добавлении таймера ).

Все параметры указываются в приложении. А вот отсюда поподробнее…

Есть приложение для android в котором необходимо подключиться к блютус модулю и добавить таймер. Приложение интуитивно понятное и думаю проблем с ним не возникнет.

Arduino таймер - 3

Arduino таймер - 4

.apk файл будет в папке этого проекта.

Необходимые элементы:

  1. arduino;
  2. rtc module ds1307;
  3. bluetooth module HC-05;
  4. соединительные элементы(например провода);
  5. прошивка для arduino; скетч на мой взгляд сложный и лучше в подробности не вдаваться.
  6. приложение для android;

Разбираемся с arduino и подключаемыми модулями.

Ага, пункты 1-4:

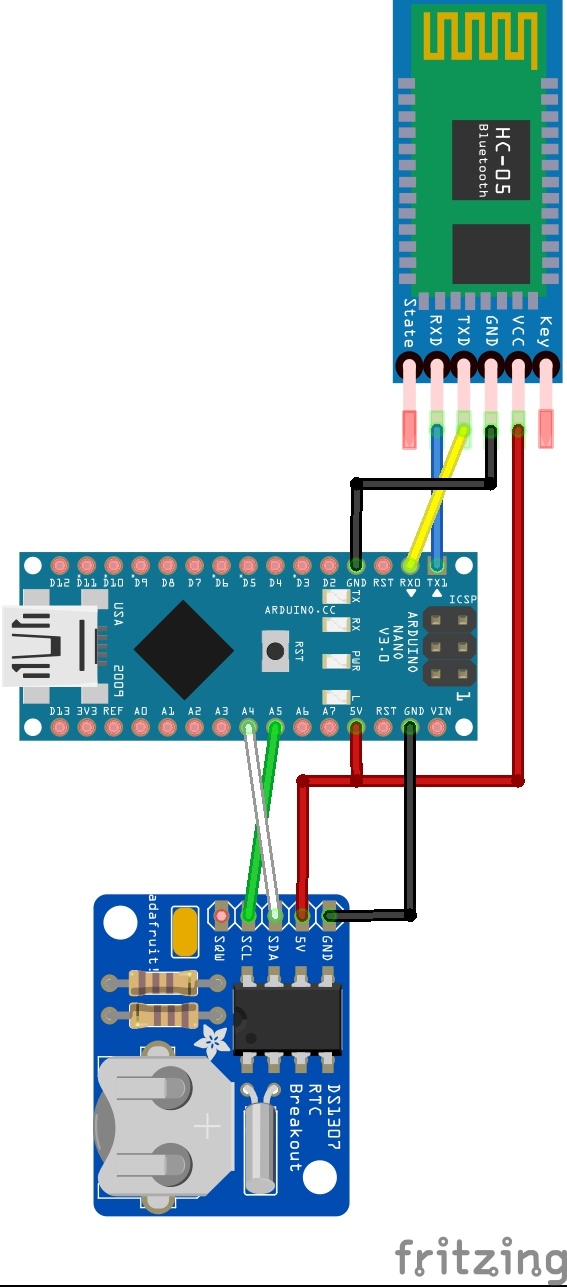

Arduino таймер - 5

arduino - hc-05
         5v - vcc
      gnd - gnd
      TX1 - RXD
      RX0 - TXD

arduino - ds1307
         5v - 5v
      gnd - gnd
        A5 - scl
        A4 - sda

Не забываем при загрузке скетча отключать пин RX0 на arduino. Вы сказали «скетч»?

5.Скетч в студию:

#include <Wire.h>                                            //библиотека для работы с шиной i2c
#include <iarduino_RTC.h>                                    //библиотека для rtc модуля(если cчто, лежит в папке проекта(Timer->firmware_for_timer->iarduino_RTC))
#include <EEPROM.h>                                          //библиотека для работы с энергонезависимой памятью

iarduino_RTC time(RTC_DS1307);                               //создание объекта для работы с модулем реального времени

int values;                                                  //переменная для получения данных

unsigned int to_minutes(unsigned int hours, unsigned int minutes)//функция для перевода часов и минут в минуты
{
  return (60*hours)+minutes;
}

void setup()
{
  time.begin();                                             //начало работы часов
  Serial.begin(9600);                                       //открытие сериал порта

}

void loop()
{
  if(Serial.available() > 0)                                //если что-то пришло
  {
    values = Serial.read();
    time.settime(0,-1, values);                             //считывание и установка часов
    delay(50);
    values = Serial.read();
    time.settime(0, values);                                //считывание и установка минут
    delay(50);

    //очищаем энергонезависимую память
    for (int i = 0 ; i < EEPROM.length() ; i++)
    {
      EEPROM.write(i, 0);
    }
    //////////////////////////////////

    values = Serial.read();
    delay(50);

    //запись данных в энергонезависимую память, полученных с телефона
    while (values > 0)                                        //пока есть что получать
    {
      for(int i = 0; i < 7; ++i)
      {
        EEPROM.write(EEPROM.read(EEPROM.length() - 1) * 7 + i, Serial.read());
        delay(50);
      }

      EEPROM.write(EEPROM.length() - 1, EEPROM.read(EEPROM.length() - 1) + 1);

      values = Serial.read();
      delay(50);
    }
    /////////////////////////////////////////
  }

  //проход по каждому таймеру
  for(int i = 0; i < EEPROM.read(EEPROM.length() - 1); ++i)
  {
    if(EEPROM.read(i * 7 + 0) == 1)                                                                               //если таймер нужно проверять
    {
      bool find = 0;                                                                                              //флаг
      time.gettime();
      if((to_minutes(EEPROM.read(i * 7 + 1), EEPROM.read(i * 7 + 2)) <= to_minutes(time.Hours, time.minutes)) && //если пришло время для работы
         (to_minutes(EEPROM.read(i * 7 + 3), EEPROM.read(i * 7 + 4)) > to_minutes(time.Hours, time.minutes)))
      {
        pinMode(EEPROM.read(i * 7 + 5), OUTPUT);                                                                  //настраиваем пин таймера как выход
        digitalWrite(EEPROM.read(i * 7 + 5), EEPROM.read(i * 7 + 6));                                             //посылаем на пин нужное значение
      }
      else                                                                                                        //иначе если время не пришло
      {
        //ищем таймер с таким же пином
        for (int j = 0; j < EEPROM.read(EEPROM.length() - 1); ++j)
        {
          if(EEPROM.read(i * 7 + 5) == EEPROM.read(j * 7 + 5) && (i != j) && (EEPROM.read(j * 7 + 0) == 1))
          {
            //и если нашли таймер с таким же пином и если для него время пришло
            if((to_minutes(EEPROM.read(j * 7 + 1), EEPROM.read(j * 7 + 2)) <= to_minutes(time.Hours, time.minutes)) &&
               (to_minutes(EEPROM.read(j * 7 + 3), EEPROM.read(j * 7 + 4)) > to_minutes(time.Hours, time.minutes))) //если пришло время для работы
            {
              pinMode(EEPROM.read(i * 7 + 5), OUTPUT);                                                             //настраиваем пин таймера как выход
              digitalWrite(EEPROM.read(i * 7 + 5), EEPROM.read(j * 7 + 6));                                        //посылаем на пин нужное значение
              find = 1;                                                                                            //поднимаем флаг
            }
          }
        }

        if(find == 0)                                                                                              //если таймер с таким же пином не найден
        {
          pinMode(EEPROM.read(i * 7 + 5), OUTPUT);                                                                 //настраиваем пин таймера как выход
          digitalWrite(EEPROM.read(i * 7 + 5), !EEPROM.read(i * 7 + 6));                                           //посылаем на пин значение противоположное нужному
        }
      }
    }
  }
}

Но все это без приложения будет холодным и неподвижным как камень, поэтому идем дальше.

6.

Приложение интуитивно понятное и думаю проблем с ним не возникнет.

Но лучше разобраться сразу. При первом входе в приложение необходимо будет подключиться к блютус модулю, для этого нажимаем «синхронизировать устройство»
и выбираем наш модуль. При галочке «подключаться автоматически» телефон сам будет пытаться подключиться к блютус модулю, при открытии приложения(эту фишку взял у alex gyver).«таймеры» здесь список всех таймеров и их поиск по имени. При нажатии на имя таймера открывается экран изменения этого таймера. Здесь же(где список таймеров) в правом нижнем углу расположен "+" нажав на который открывается экран добавления таймера, где указывается:

  • его имя,
  • от какого времени(часы минуты),
  • до какого времени(часы минуты),
  • управляемый пин,
  • значение для него
  • и состояние(будет arduino включать его или не будет в нужное время).

Скачать приложение;
Архив проекта;

На этом хочу поблагодарить за внимание и сказать что, если нашли какие-то косяки или баги — смело пишите об этом, будем исправлять.
