Восстановление D-link DVG-N5204SP через UART

в 13:43, , рубрики: d-link, n5402sp, восстановление, Сетевые технологии


Тема прошивок роутеров через UART интерфейс сильно изъезжена, изжевана, но я не смог найти информации именно по своему роутеру, поэтому думаю, что данная тема будет полезна, тем более, что на форумах есть несколько вопросов по этому поводу, так и оставшиеся без ответа.

Попал мне в руки сабжевый роутер, попал на халяву, так как «что-то не работало».

Принеся домой, обнаружил, что роутер наотрез отказывается поднимать LAN порты, при том, что остальными индикаторами при загрузке он подмаргивает, и WAN порт поднимает. Сброс кнопкой Reset не помог, хотя лампочки вели себя так же, как при ресете.

Ну что-ж, халява есть халява, и уж очень хотелось использовать этот роутер для выхода в интернет через 3G4G операторские флэшки в загородном доме. Да ещё и с возможностью поднятия на нём SIP Мегафона ради интереса.


Начитавшись мануалов, понял, что ни один из описанных способов входа в Emergency mode не работал, хотя при включении питания и удержании кнопки Reset роутер явно входил в какой-то режим, в котором нормально поднимались LAN порты, но описанные в мануалах сети 192.168.80.20/24, 192.168.1.2/24, 192.168.0.2/24, 192.168.8.10/24 не подходили, ни один адрес не отвечал (192.168.80.21, 192.168.1.1, 192.168.0.1, 192.168.8.254).

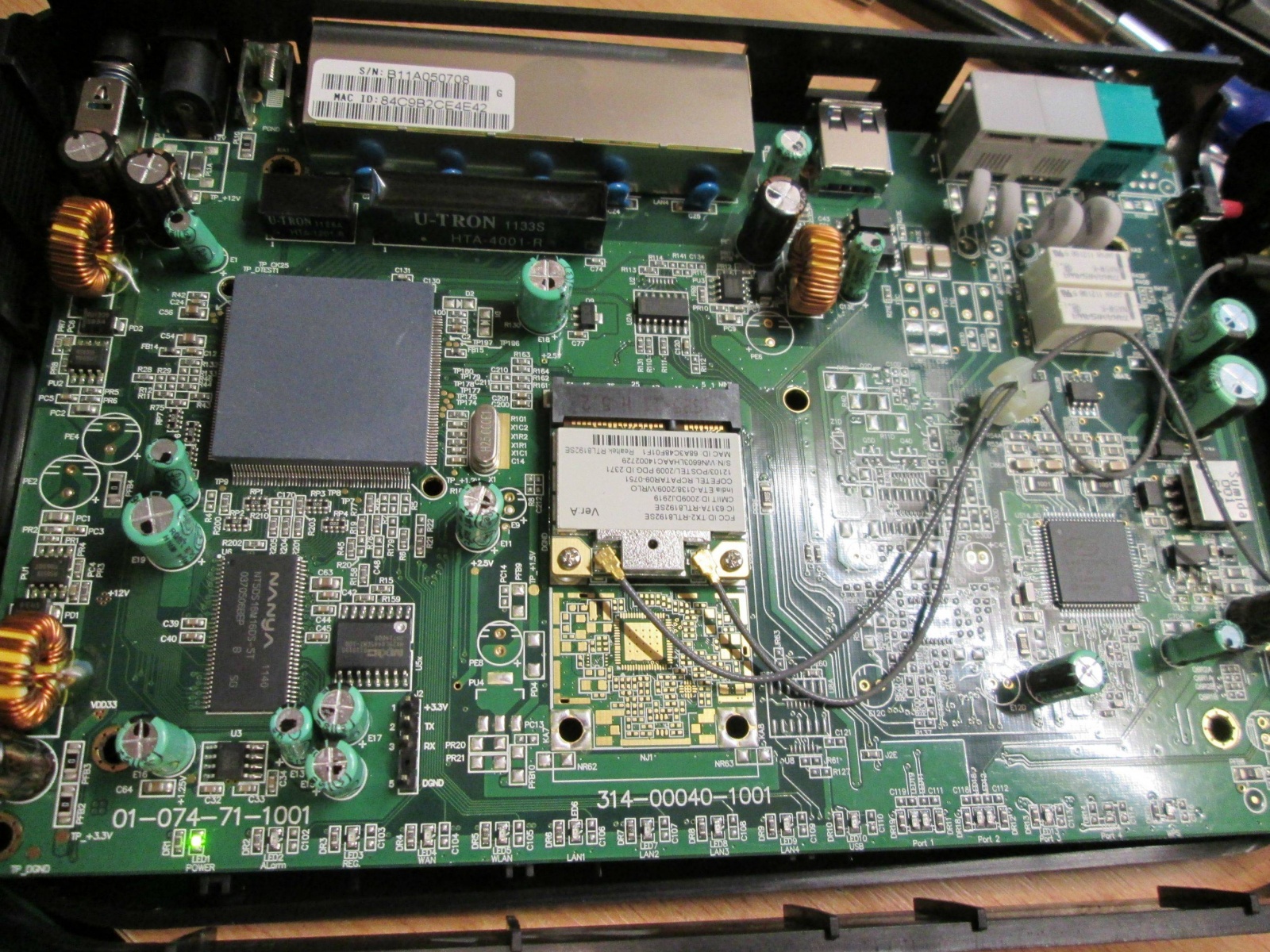

Я подумал, что настало время открыть эту железку, чтобы посмотреть на внутренности:


Бал замечен уже распаянный UART, в нижнем левом углу, над светодиодом WAN, оставалось только подцепить адаптер и использовать.

В местном магазине был куплен DCU-15 кабель на PL2303 за 30р, разобран и припаян к нужным пинам (на пайку не ругаться, всё делалось китайским газовым паяльником за 150р, который еле греет, просто захотелось дать и ему шанс прожить жизнь не зря):


Мануалов по подключению телефонных дата-кабелей к портам UART полно, поэтому не буду ещё раз описывать.

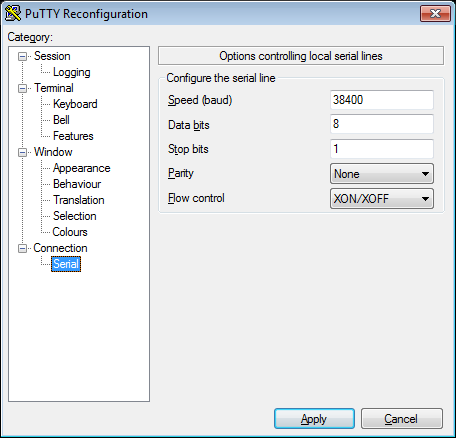

Для соединения использовал Putty, адекватная передача завязалась на скорости 38400 бод, её необходимо выставлять и в Putty и в настройках USB-COM порта:

Настройки

image image

При включении, роутер бодро выдал список, спрашивая меня, что я хотел бы сделать:

DDR DRAM 32 MB @ 195 MHz,SPI FLASH 8 M
---Octtel(RTL89xxB)at 2011.05.16-13:42+0800 version 1.1.26.0 [16bit](390MHz)
---Wireless regDomain---MAC Address: 84:c9:b2:xx:xx:xx

Press 'i' to update system image.
Press 'k' to update kernel image.
Press 'r' to update root fs image.
Press 'l' to update loader.
Press 'c' to change target IP
Press 't' to change TFTP server IP
Press 'z' to change network MAC number config.
Press 'm' to change MAC and SN config.
Press 'y' to change wireless regDomain config.

В сети много мануалов по обновлениювосстановлению прошивок для D-link DIR-300 и подобных, там описывается восстановление прошивки непосредственно загружая с tftp сервера, но ни один пункт апдейта этого роутера не запрашивал нужный файл (файл прошивки, скачанный с FTP D-link'a имеет расширение .pack, и уже ждал закачки на tftp сервере).
Впал я временно в уныние, и подумал, может смогу чего выудить из логов начальной загрузки роутера. Если кто хочет посмотреть, выкладываю на известный ресурс:

http://pastebin.com/hS9zVx5z#

Спойлер для лога почему-то не захотел работать, если кто подскажет почему, буду благодарен, и перенесу его в статью.

В логах не нашел ни какого упоминания о доступных сетях.

После полной загрузки устройства появилась возможность пользоваться вводом команд, что и было реализовано:

# ifconfig
br0 Link encap:Ethernet HWaddr 84:C9:B2:XX:XX:XX
inet addr:192.168.8.254 Bcast:192.168.8.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:64
TX packets:41 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:23275 (22.7 KiB) TX bytes:0 (0.0 B)

eth0 Link encap:Ethernet HWaddr 84:C9:B2:XX:XX:XX
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:41 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:128
RX bytes:0 (0.0 B) TX bytes:1722 (1.6 KiB)
Interrupt:15

eth1 Link encap:Ethernet HWaddr 84:C9:B2:XX:XX:XX
inet addr: 192.168.8.254 Bcast:192.168.8.255 Mask:255.255.255.252
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:6320 errors:0 dropped:0 overruns:0 frame:0
TX packets:1562 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:128
RX bytes:1176595 (1.1 MiB) TX bytes:1301150 (1.2 MiB)
Interrupt:15

lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:14 errors:0 dropped:0 overruns:0 frame:0
TX packets:14 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1100 (1.0 KiB) TX bytes:1100 (1.0 KiB)

Как видно, интерфейсы br0 и eth1 имеют одинаковые IP, но в случае с eth1 сконфигурирована обычная линковая сеть 30.
Решено было подключить кабель к WAN порту для проверки этой сети. Роутер поднял порт, а в консоли весело вывел:

NCS: Connection WAN established, IP = 192.168.8.254 Subnet Mask = 255.255.255.252

С мыслями «ну уж теперь ты ни куда от меня не спрячешься», я полез забивать в сетевую карту 192.168.8.253/30

Все 4 отправленных пакета не вернулись живыми, но роутер в консоли откликнулся:
NCS: Icmp-Smurf attack detected, SA=192.168.8.253 DA=192.168.8.254
NCS: Icmp-Smurf attack detected, SA=192.168.8.253 DA=192.168.8.254
NCS: Icmp-Smurf attack detected, SA=192.168.8.253 DA=192.168.8.254
NCS: Icmp-Smurf attack detected, SA=192.168.8.253 DA=192.168.8.254

Следующая попытка по-привычке зайти через telnet увенчалась успехом, сразу же полез в браузер запускать веб-морду. Запустилась!!! Радости не было предела. Теперь предстояло попытаться отресетить его через интерфейс, прошивку эти роутеры соглашаются заливать через tftp только с IP 192.168.8.56, поэтому на данном этапе думать о прошивке было рано.

Что странно, так это настройки его WAN интерфейса, которые он светил:


После ресета через веб-морду роутер перестал светиться через WAN, и LAN интерфейсы тоже не поднимались. Зато поднялся WLAN.

Было решено пустить ему в лоб:
# ifconfig br0 down
# ifconfig br0 up

После подключения кабеля в LAN порт лампочка весело заморгала.

Роутер был успешно прошит, подключен к интернету через 3G модем. На нём был поднят SIP Мегафона, мечты сбываются.
Потом его ждёт пожизненный отдых на чистом воздухе за городом, будет охранять участок веб-камерой.

Спасибо за внимание! Буду рад адекватной критике.

Автор: AdDanx
