Делаем рейтинг городов России по качеству дорог - 1

В очередной раз проезжая на машине по родному городу и объезжая очередную яму я подумал: а везде ли в нашей стране такие «хорошие» дороги и решил — надо объективно оценить ситуацию с качеством дорог в нашей стране.

Формализация задачи

В России требования к качеству дорог описываются в ГОСТ Р 50597-2017 «Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля». Этот документ определяет требования к покрытию проезжей части, обочинам, разделительным полосам, тротуарам, пешеходным дорожкам и т.п., а так же устанавливает типы повреждений.

Поскольку задача определения всех параметров дорог достаточно обширна, а решил для себя ее сузить и остановиться только на задаче определения дефектов покрытия проезжей части. В ГОСТ Р 50597-2017 выделяются следующие дефекты покрытия проезжей части:

  • выбоины
  • проломы
  • просадки
  • сдвиги
  • гребенки
  • колея
  • выпотевание вяжущего

Выявлением этих дефектов я и решил заняться.

Сбор датасета

Где взять фотографии на которых изображены достаточно большие участки дорожного полотна, да еще с привязкой к геолокации? Ответ пришел стразу — панорамы на картах Яндекса (или Гугла), однако, немного поискав, нашел еще несколько альтернативных вариантов:

  • выдача поисковиков по картинкам для соответствующих запросов;
  • фотографии на сайтах для приема жалоб (Росяма, Сердитый гражданин, Добродел и пр.)
  • на Opendatascience подсказали проект по детектированию дефектов дорог с размеченным датасетом — github.com/sekilab/RoadDamageDetector

К сожалению, анализ этих вариантов показал, что они не очень-то мне подходят: выдача поисковиков обладает большим шумом (много фотографий, не являющихся дорогами, различных рендеров и тп), фотографии с сайтов для приема жалоб содержат только фотографии с большими нарушениями асфальтового покрытия, фотографий с небольшими нарушения покрытия и без нарушений на этих сайтах довольно мало, датасет из проекта RoadDamageDetector собран в Японии и не содержит образцов с большими нарушения покрытия, а также дорог без покрытия вообще.

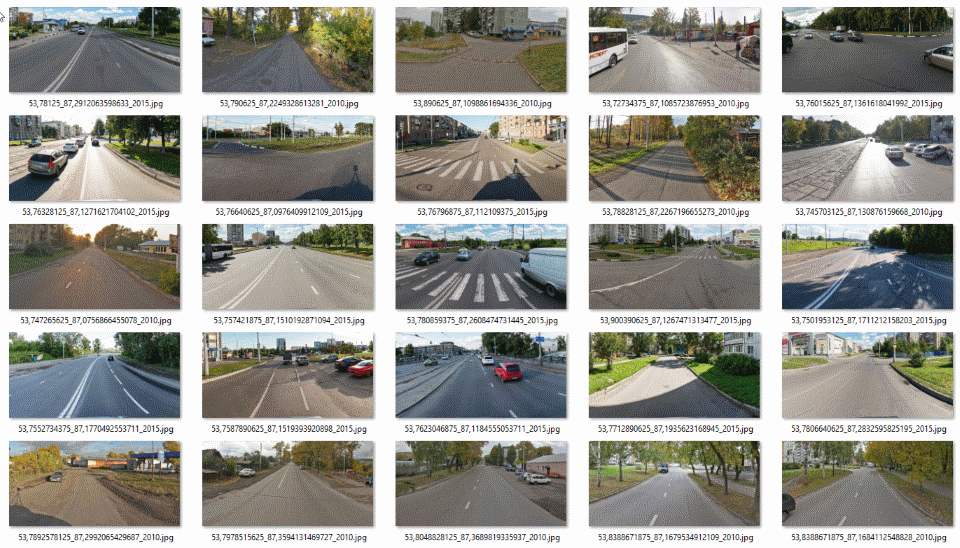

Раз альтернативные варианты не подходят будем использовать панорамы Яндекса (вариант панорам Гугла я исключил, т. к. сервис представлен в меньшем количестве городов России и обновляется реже). Данные решил собирать в городах с населением более 100 тыс. человек, а также в федеральных центрах. Составил список названий городов — их оказалось 176, позже выяснится, что панорамы есть только в 149 из них. Не буду углубятся в особенности парсинга тайлов, скажу что в итоге у меня получилось 149 папок (по одной для каждого города) в которых суммарно находилось 1.7 млн фотографий. К примеру для Новокузнецка папка выглядела вот так:

Делаем рейтинг городов России по качеству дорог - 2

По количеству скаченных фотографий города распределились следующим образом:

Талица

Город Количество фотографий, шт
Москва

86048

Санкт-Петербург

41376
Саранск

18880

Подольск

18560

Красногорск

18208

Люберцы

17760

Калининград

16928

Коломна

16832

Мытищи

16192

Владивосток

16096

Балашиха

15968

Петрозаводск

15968

Екатеринбург

15808

Великий Новгород

15744

Набережные Челны

15680

Краснодар

15520

Нижний Новгород

15488

Химки

15296

Тула

15296

Новосибирск

15264

Тверь

15200

Миасс

15104

Иваново

15072

Вологда

15008

Жуковский

14976

Кострома

14912

Самара

14880

Королёв

14784

Калуга

14720

Череповец

14720

Севастополь

14688

Пушкино

14528

Ярославль

14464

Ульяновск

14400

Ростов-на-Дону

14368

Домодедово

14304

Каменск-Уральский

14208

Псков

14144

Йошкар-Ола

14080

Керчь

14080

Мурманск

13920

Тольятти

13920

Владимир

13792

Орёл

13792

Сыктывкар

13728

Долгопрудный

13696

Ханты-Мансийск

13664

Казань

13600

Энгельс

13440

Архангельск

13280

Брянск

13216

Омск

13120

Сызрань

13088

Красноярск

13056

Щёлково

12928

Пенза

12864

Челябинск

12768

Чебоксары

12768

Нижний Тагил

12672

Ставрополь

12672

Раменское

12640

Иркутск

12608

Ангарск

12608

Тюмень

12512

Одинцово

12512

Уфа

12512

Магадан

12512

Пермь

12448

Киров

12256

Нижнекамск

12224

Махачкала

12096

Нижневартовск

11936

Курск

11904

Сочи

11872

Тамбов

11840

Пятигорск

11808

Волгодонск

11712

Рязань

11680

Саратов

11616

Дзержинск

11456

Оренбург

11456

Курган

11424

Волгоград

11264

Ижевск

11168

Златоуст

11136

Липецк

11072

Кисловодск

11072

Сургут

11040

Магнитогорск

10912

Смоленск

10784

Хабаровск

10752

Копейск

10688

Майкоп

10656

Петропавловск-Камчатский

10624

Таганрог

10560

Барнаул

10528

Сергиев Посад

10368

Элиста

10304

Стерлитамак

9920

Симферополь

9824

Томск

9760

Орехово-Зуево

9728

Астрахань

9664

Евпатория

9568

Ногинск

9344

Чита

9216

Белгород

9120

Бийск

8928

Рыбинск

8896

Северодвинск

8832

Воронеж

8768

Благовещенск

8672

Новороссийск

8608

Улан-Удэ

8576

Серпухов

8320

Комсомольск-на-Амуре

8192

Абакан

8128

Норильск

8096

Южно-Сахалинск

8032

Обнинск

7904

Ессентуки

7712

Батайск

7648

Волжский

7584

Новочеркасск

7488

Бердск

7456

Арзамас

7424

Первоуральск

7392

Кемерово

7104

Электросталь

6720

Дербент

6592

Якутск

6528

Муром

6240

Нефтеюганск

5792

Реутов

5696

Биробиджан

5440

Новокуйбышевск

5248

Салехард

5184

Новокузнецк

5152

Новый Уренгой

4736

Ноябрьск

4416

Новочебоксарск

4352

Елец

3968

Каспийск

3936

Старый Оскол

3840

Артём

3744

Железногорск

3584

Салават

3584

Прокопьевск

2816

Горно-Алтайск

2464

Подготовка датасета для обучения

И так, датасет собран, как теперь имея фотографию участка дороги и прилагающих объектов узнать качество асфальта, изображенного на ней? Я решил вырезать кусок фотографии размером 350*244 пикселя по центру исходной фотографии чуть ниже середины. Затем уменьшить вырезанный кусок по горизонтали до размера 244 пикселя. Получившееся изображение (размером 244*244) и будет входным для сверточного энкодера:

Делаем рейтинг городов России по качеству дорог - 3

Что бы лучше понять с какими данными я имею дело первых 2000 картинок я разметил сам, остальные картинки размечали работники Яндекс.Толоки. Перед ними я поставил вопрос в следующей формулировке.

Укажите, какое дорожное покрытие Вы видите на фотографии:

  1. Грунт/Щебень
  2. Брусчатка, плитка, мостовая
  3. Рельсы, ж/д пути
  4. Вода, большие лужи
  5. Асфальт
  6. На фотографии нет дороги/ Посторонние предметы/ Покрытие не видно из-за машин

Если исполнитель выбирал «Асфальт», то появлялось меню, предлагающее оценить его качество:

  1. Отличное покрытие
  2. Незначительные одиночные трещины/неглубокие одиночные выбоины
  3. Большие трещины/Сетка трещин/одиночные не значительные выбоины
  4. Большое количество выбоин/ Глубокие выбоины/ Разрушенное покрытие

Как показали тестовые запуски заданий, исполнители Я.Толоки добросовестностью работы не отличаются – случайно кликают мышкой по полям и считают задание выполненным. Пришлось добавлять контрольные вопросы (в задании было 46 фотографий, 12 из которых были контрольными) и включить отложенную приемку. В качестве контрольных вопросов я использовал те картинки, которые разметил сам. Отложенную приемку я автоматизировал – Я.Толока позволяет выгружать результаты работы в CSV-файл, и загружать результаты проверки ответов. Проверка ответов работала следующим образом – если в задании более 5% неверных ответов на контрольные вопросы, то оно считается невыполненным. При этом, если исполнитель указал ответ, логически близкий к верному, то его ответ считается верным.
В результате я получил около 30 тысяч размеченных фотографий, которые я решил распределить в три класса для обучения:

  • «Good» – фотографии с метками «Асфальт: Отличное покрытие» и «Асфальт: Незначительные одиночные трещины»
  • «Middle» — фотографии с метками «Брусчатка, плитка, мостовая», «Рельсы, ж/д пути» и «Асфальт: Большие трещины/Сетка трещин/одиночные не значительные выбоины»
  • «Large» — фотографии с метками «Грунт/Щебень», «Вода, большие лужи» и «Асфальт: Большое количество выбоин/ Глубокие выбоины/ Разрушенное покрытие»
  • Фотографии с метками «На фотографии нет дороги/ Посторонние предметы/ Покрытие не видно из-за машин» оказалось очень мало (22 шт.) и я их исключил из дальнейшей работы

Разработка и обучение классификатора

Итак, данные собраны и размечены, переходим к разработке классификатора. Обычно для задач классификации изображений, особенно при обучении на небольших датасетах, используют готовый сверточный энкодер, к выходу которого подключают новый классификатор. Я решил использовать простой классификатор без скрытого слоя, входной слой размером 128 и выходной слой размером 3. В качестве энкодеров решил сразу использовать несколько готовых вариантов, обученных на ImageNet:

  • Xception
  • Resnet
  • Inception
  • Vgg16
  • Densenet121
  • Mobilenet

Вот так выглядит функция, создающая Keras-модель с заданным энкодером:

def createModel(typeModel):

  conv_base = None
  if(typeModel == "nasnet"):
    conv_base = keras.applications.nasnet.NASNetMobile(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')
  if(typeModel == "xception"):
    conv_base = keras.applications.xception.Xception(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')
  if(typeModel == "resnet"):
    conv_base = keras.applications.resnet50.ResNet50(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')
  if(typeModel == "inception"):
    conv_base = keras.applications.inception_v3.InceptionV3(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')
  if(typeModel == "densenet121"):
    conv_base = keras.applications.densenet.DenseNet121(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')

  if(typeModel == "mobilenet"):
    conv_base = keras.applications.mobilenet_v2.MobileNetV2(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')
  if(typeModel == "vgg16"):
    conv_base = keras.applications.vgg16.VGG16(include_top=False,
                                                    input_shape=(224,224,3),
                                                    weights='imagenet')

  conv_base.trainable = False

  model = Sequential()
  model.add(conv_base)
  model.add(Flatten())
  model.add(Dense(128,
                   activation='relu',
                   kernel_regularizer=regularizers.l2(0.0002)))
  model.add(Dropout(0.3))
  model.add(Dense(3, activation='softmax'))

  model.compile(optimizer=keras.optimizers.Adam(lr=1e-4),
                loss='binary_crossentropy',
                metrics=['accuracy'])
  return model

Для обучения использовал генератор с аугментацией (т.к. возможностей встроенной в Keras аугментации мне показались недостаточными, то я воспользовался библиотекой Augmentor):

  • Наклоны
  • Случайные искажения
  • Повороты
  • Замена цвета
  • Сдвиги
  • Изменение контраста и яркости
  • Добавление случайного шума
  • Кропы

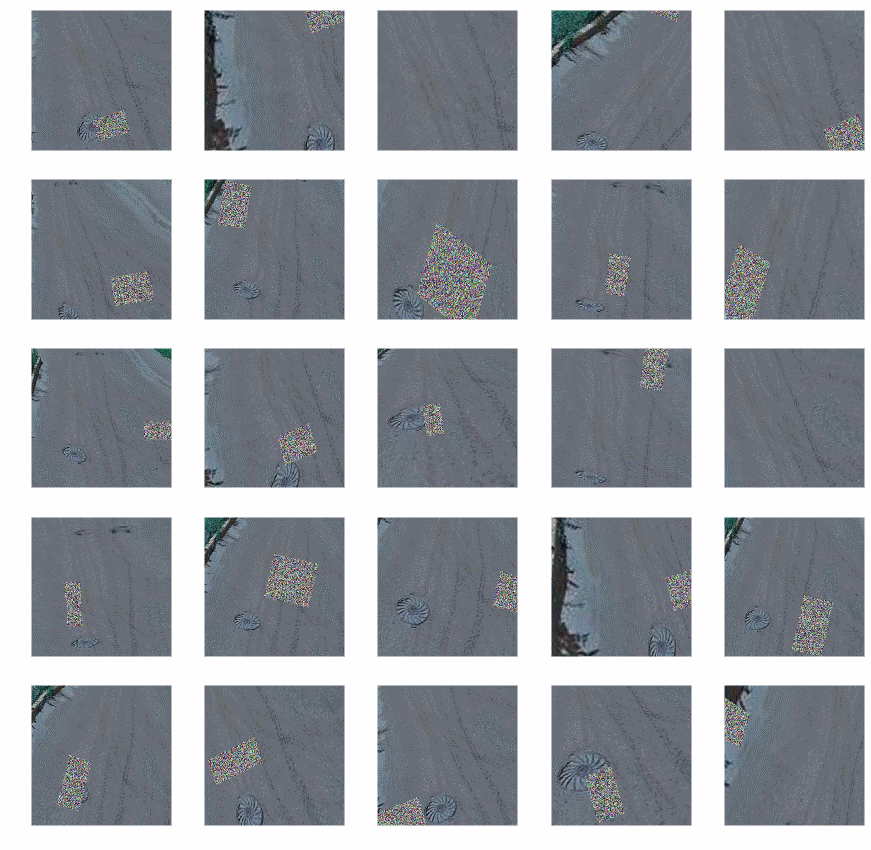

После аугментации фотографии выгладили так:

Делаем рейтинг городов России по качеству дорог - 4

Код генератора:


def get_datagen():
  train_dir='~/data/train_img'
  test_dir='~/data/test_img'

  testDataGen = ImageDataGenerator(rescale=1. / 255)
  train_generator = datagen.flow_from_directory(
      train_dir,
      target_size=img_size,
      batch_size=16,
      class_mode='categorical')

  p = Augmentor.Pipeline(train_dir)
  p.skew(probability=0.9)
  p.random_distortion(probability=0.9,grid_width=3,grid_height=3,magnitude=8)
  p.rotate(probability=0.9, max_left_rotation=5, max_right_rotation=5)
  p.random_color(probability=0.7, min_factor=0.8, max_factor=1)
  p.flip_left_right(probability=0.7)
  p.random_brightness(probability=0.7, min_factor=0.8, max_factor=1.2)
  p.random_contrast(probability=0.5, min_factor=0.9, max_factor=1)
  p.random_erasing(probability=1,rectangle_area=0.2)
  p.crop_by_size(probability=1, width=244, height=244, centre=True)
  train_generator = keras_generator(p,batch_size=16)

  test_generator  = testDataGen.flow_from_directory(
      test_dir,
      target_size=img_size,
      batch_size=32,
      class_mode='categorical')
  return (train_generator, test_generator)

В коде видно, что для тестовых данных аугментация не используется.

Имея настроенный генератор можно заняться обучением модели, его будем проводить в два этапа: сначала обучать только наш классификатор, затем полностью всю модель.


def evalModelstep1(typeModel):
  K.clear_session()
  gc.collect()

  model=createModel(typeModel)
  traiGen,testGen=getDatagen()

  model.fit_generator(generator=traiGen,
                    epochs=4,
                    steps_per_epoch=30000/16,
                    validation_steps=len(testGen),
                    validation_data=testGen,
                   )

  return model

def evalModelstep2(model):

  early_stopping_callback = EarlyStopping(monitor='val_loss', patience=3)
  model.layers[0].trainable=True
  model.trainable=True
  model.compile(optimizer=keras.optimizers.Adam(lr=1e-5),
              loss='binary_crossentropy',
              metrics=['accuracy'])


  traiGen,testGen=getDatagen()

  model.fit_generator(generator=traiGen,
                  epochs=25,
                  steps_per_epoch=30000/16,
                  validation_steps=len(testGen),
                  validation_data=testGen,
                  callbacks=[early_stopping_callback]
                 )

  return model


def full_fit():

  model_names=[
            "xception",
            "resnet",
            "inception",
            "vgg16",
            "densenet121",
            "mobilenet"
  ]

  for model_name in model_names:
    print("#########################################")
    print("#########################################")
    print("#########################################")
    print(model_name)
    print("#########################################")
    print("#########################################")
    print("#########################################")

    model = evalModelstep1(model_name)
    model = evalModelstep2(model)
    model.save("~/data/models/model_new_"+str(model_name)+".h5")

Вызываем full_fit() и ждем. Долго ждем.

По результату будем иметь шесть обученных моделей, точность этих моделей проверять будем на отдельной порции размеченных даны я получил следующие:

Название модели

Точность, %

Xception

87.3

Resnet

90.8

Inception

90.2

Vgg16

89.2

Densenet121

90.6

Mobilenet

86.5

В общем-то, не густо, но при такой маленькой обучающей выборке ожидать большего не приходится. Чтобы еще немного поднять точность я объединил выходы моделей за счет усреднения:


def create_meta_model():

  model_names=[
            "xception",
            "resnet",
            "inception",
            "vgg16",
            "densenet121",
            "mobilenet"
  ]

  model_input = Input(shape=(244,244,3))
  submodels=[]
  i=0;
  for model_name in model_names:
    filename= "~/data/models/model_new_"+str(model_name)+".h5"
    submodel = keras.models.load_model(filename)
    submodel.name = model_name+"_"+str(i)
    i+=1
    submodels.append(submodel(model_input))


  out=average(submodels)
  model = Model(inputs = model_input,outputs=out)
  model.compile(optimizer=keras.optimizers.Adam(lr=1e-4),
                loss='binary_crossentropy',
                metrics=['accuracy'])
  return model

Итоговая точность получилась 91,3 %. На таком результате я решил остановиться.

Использование классификатора

Наконец-то готов классификатор и его можно запустить в дело! Подготавливаю входные данные и запускаю классификатор — чуть больше суток и 1,7 млн. фотографий обработаны. Теперь самое интересное – результаты. Сразу привожу первую и последнюю десятку городов по относительному количеству дорог с хорошим покрытием:

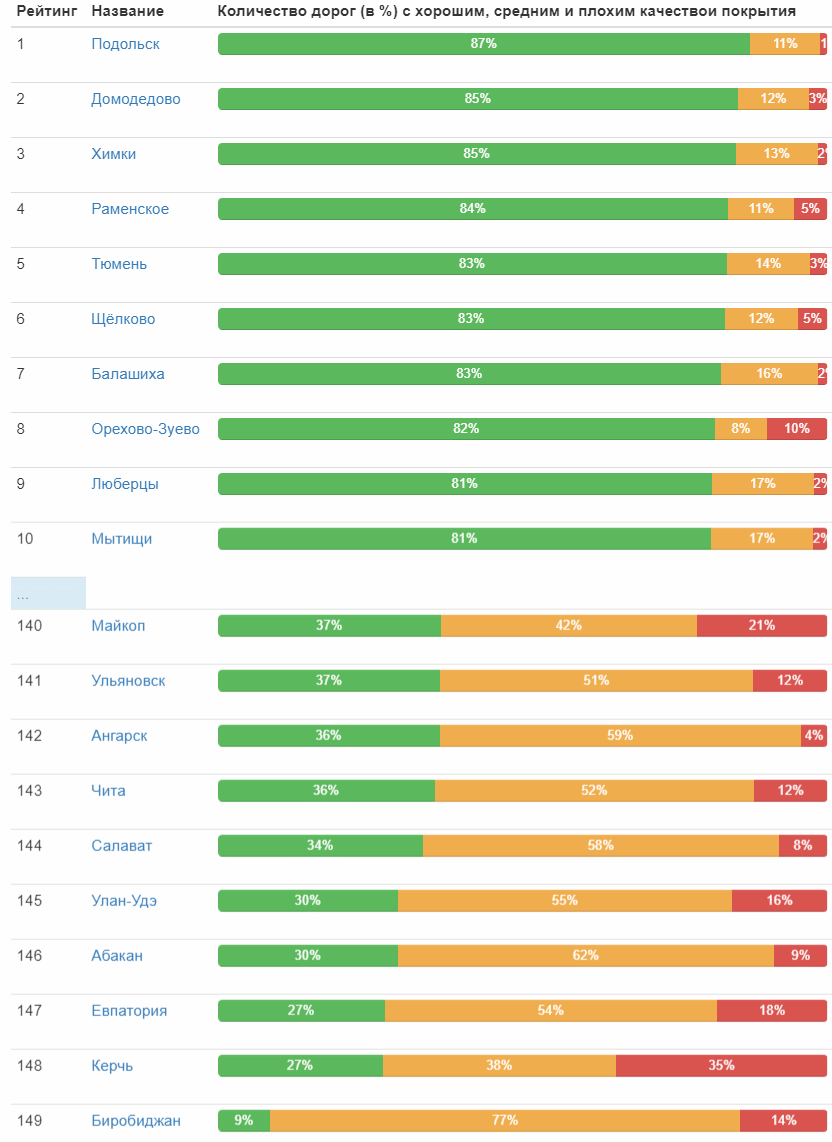

Делаем рейтинг городов России по качеству дорог - 5

Полная таблица

Делаем рейтинг городов России по качеству дорог - 6

А вот рейтинг качества дорог по субъектам федерации:

Делаем рейтинг городов России по качеству дорог - 7

Полная таблица

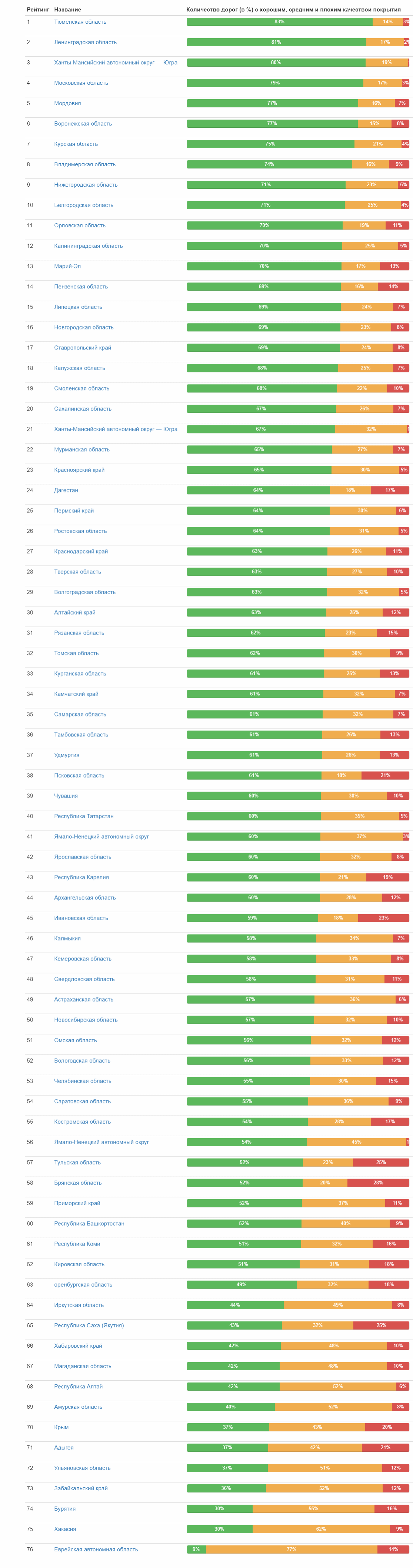

Делаем рейтинг городов России по качеству дорог - 8

Рейтинг по федеральным округам:

Делаем рейтинг городов России по качеству дорог - 9

Распределение качества дорог по России в целом:

Делаем рейтинг городов России по качеству дорог - 10

Ну, вот и все, выводы каждый может сделать сам.

Напоследок приведу лучшие фотографии в каждой категории (которые получили максимальное значение в своем классе):

Картинка

Делаем рейтинг городов России по качеству дорог - 11

Автор: Porfus

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
