Прямая печать плат на текстолите

в 15:30, , рубрики: diy или сделай сам, лазерный принтер, печатные платы, Электроника для начинающих, метки: ,

Вот периодически мне бывает нужно сделать печатные платы для моих поделок. ЛУТ для меня чрезвычайно капризный метод — то тонер переплавится и растечется, то качество бумаги не сгодится, то еще какой- нибудь геморрой — нервы нужны стальные-железные. Для фоторезиста реактивы специфические и ламинатор.

«А если для этого станочек специальный соорудить? Чтоб сразу краской печатать?», — подумалось мне. «Принтер переделай!», — резонно заметила лень. Поиск в интернете выявил, что люди успешно переделывают для печати на текстолите струйники, однако это довольно трудоемкий процесс (нужно допиливать и поднимать рамку с печатающей головкой и т. п.), к тому же, своим струйным принтером я дорожу, как мадам Грицацуева ситечком (МФУ, все-таки). А вот ненужный лазерный HP lj 6L у меня валялся без дела — в общем, довалялся. Полез смотреть характеристики и случайно наткнулся на статью по переделке именно этого принтера под текстолит. Но тема в статье так и не раскрылась до конца — в частности, там не рассказывается, как сделать так, чтобы тонер прилипал к фольге текстолита, чем потом этот тонер запекать и, главное, — нет видеодемонстрации работающего образца, поэтому я довел это дело до ума самостоятельно. Я настоятельно рекомендую ознакомиться с вышеупомянутой статьей, потому что повторять описанное там во всех деталях не буду — нечего плодить копипаст. Под катом много фотографий.

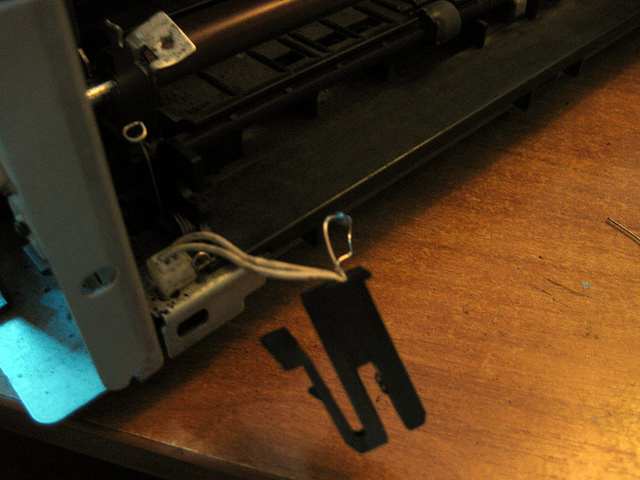

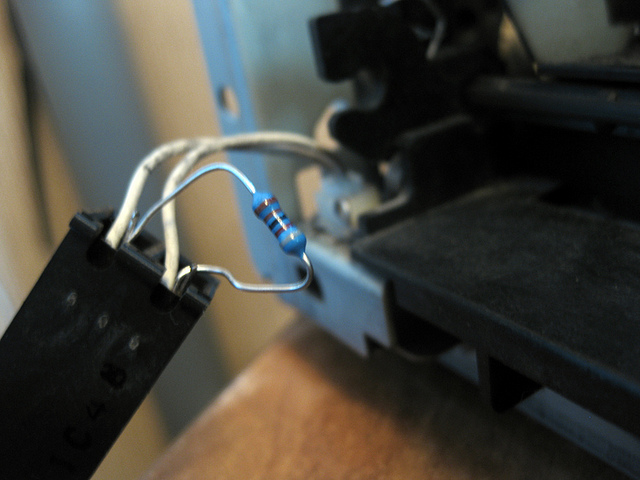

Итак, сама переделка заключается в мелочах — сделать пропил в задней стенке, убрать отбойную площадку и печку (чтобы напечатанный рисунок не смазывался). Термодатчик печки нужно заменить резистором с сопротивлением 8,2 кОм. Я рекомендую сделать это так (просто закоротить термодатчик резистором, чтобы не возиться с его закреплением):

IMG_0043

IMG_0044

С разъемом, подающим напряжение нагрева, ничего делать не надо. Отключить от него печку и все.

Далее нужно поработать с отбойной площадкой — это то, что находилось за роликом захвата бумаги — ее нужно спилить, оставив только бока. Прощу прощения, но фотографии с неотпиленной задней частью нет — забыл сфотографировать, а когда опомнился и пришел в себя, то все уже было отпилено. Сам не знаю, как так вышло. Кошмар.

Вот так все должно выглядеть:

IMG_0047

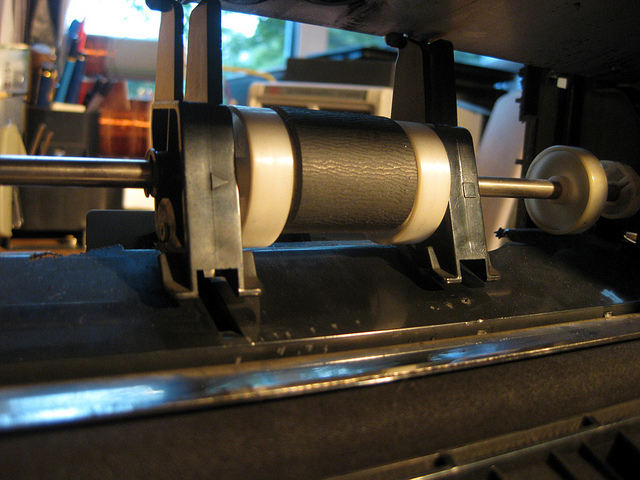

Да, чуть не забыл: аккуратнее с датчиком прохождения бумаги (он, вернее, верхнее плечо его заслонки, находится вон в той щели слева от ролика захвата бумаги) — не спилите случайно его крепления, иначе принтер не сможет контролировать конец листа в подающем тракте.

IMG_0048

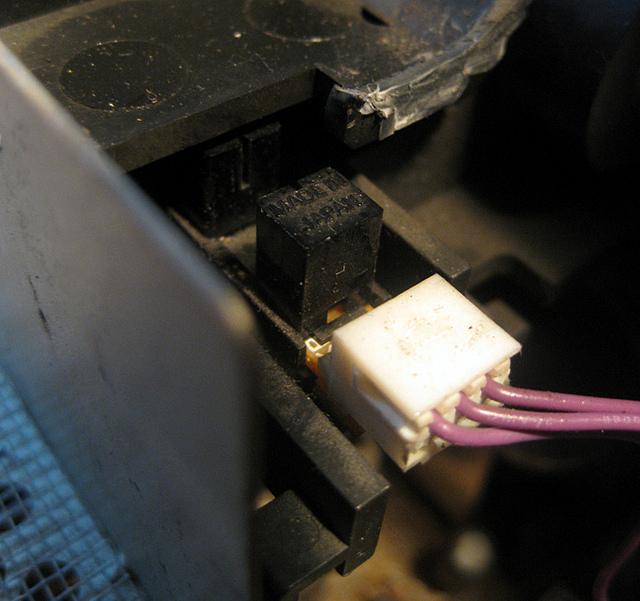

А вот у датчика наличия бумаги наоборот удалите заслонку, и принтеру будет казаться, что «бумага» есть всегда.

IMG_0049

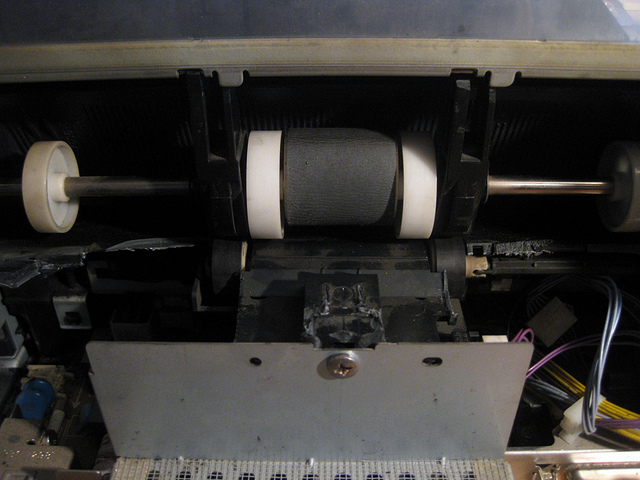

Вид сзади:

IMG_0046

Это все, что я хотел прояснить по поводу переделки. А теперь не менее важные моменты — прилипание тонера к фольге и закрепление его с помощью нагревания.

  1. Зачищаете нулевкой поверхность платы
  2. Протираете ацетоном

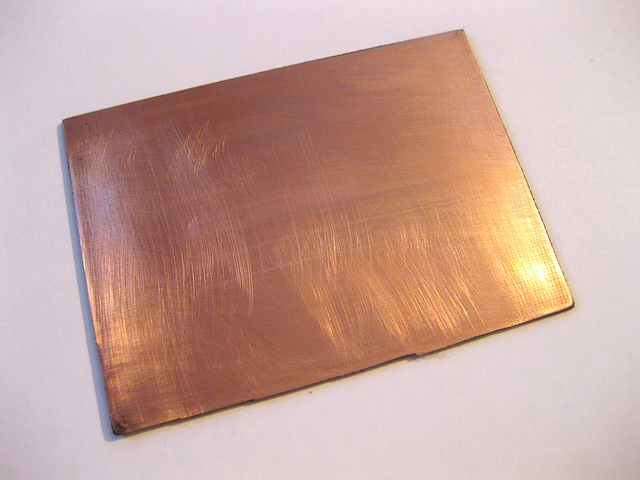

  3. Берете флюс ЛТИ-120 (именно его, он обеспечивает прилипание за счет входящей в состав канифоли) и аккуратно, буквально за несколько движений, наносите его на плату марлевым тампоном (ватным не нужно — оставит «мохры») и даете чуть-чуть подсохнуть около минуты. Поверхность фольги должна принять примерно такой вид:

    IMG_0063

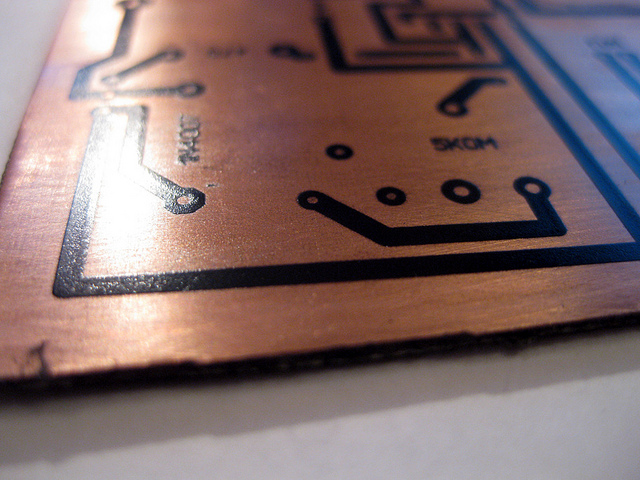

  4. Заряжаете текстолит в принтер и выводите плату на печать. После того, как она будет напечатана, феном паяльной станции при температуре ~300-350°C запекаете тонер. Он спекается моментально. Поток горячего воздуха нужно наводить непосредственно на дорожки платы. Дорожки должны приобрести такой вид:

    IMG_0074

  5. Далее небольшим количеством ацетона очень аккуратно смываете весь флюс с платы, иначе плата не протравится. Если вы запекали тонер при рекомендованной температуре, то дорожки не должны сейчас смываться ацетоном ни на йоту.

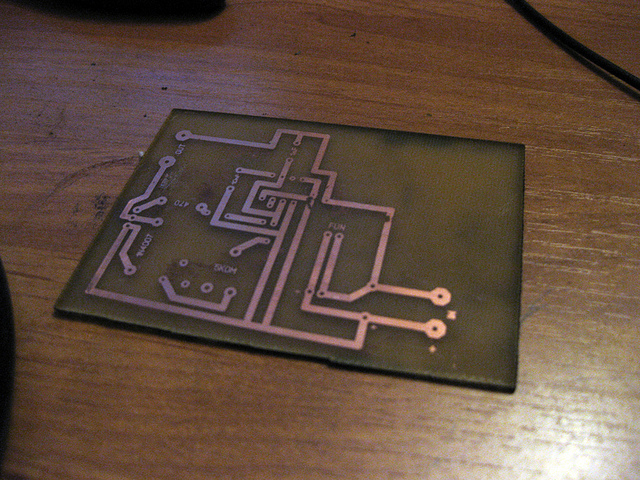

  6. Теперь плату можно травить. Вот что получилось у меня:

    IMG_0077

    Я не очень аккуратно запекал тонер и случайно покарябал дорожки — дефекты видно на фото. Надписи, как видим, пропечатались довольно хорошо.

Ну и, конечно, то, ради чего мы все тут собрались — видеодемонстрация работы девайса:

Вот и все. Мне этот «станочек» существенно облегчил жизнь. Не одну плату уже с его помощью удачно напечатал, тьфу-тьфу. Если кому-то это все пригодится — буду очень рад. Спасибо за внимание.

Автор: alexbregman
