RX-Modulus: полностью модульная компьютерная мышь

в 7:00, , рубрики: diy или сделай сам, мышь, периферия, Производство и разработка электроники

Наконец-то – мышь, части которой можно свободно менять, ремонтировать и обновлять так, как хочется пользователю

RX-Modulus: полностью модульная компьютерная мышь - 1

Вдохновило меня на этот проект разочарование теми мышками, что в данный момент предлагает рынок. Заезженные и повторяющиеся из года год возможности, и формы мышей, не подходящие для ладоней всех размеров – вот почему я чувствовал неудовлетворённость и покидал магазины с пустыми руками. В итоге я остановился на мышке, про которую сразу решил, что она у меня будет временной. Это было три года назад.

Три года я не спеша занимался разработкой этого проекта. Я уже много раз пересматривал концепцию и начинал с нуля, но теперь, как мне кажется, нащупал правильный путь. Эту мышь, наконец, можно свободно менять, обновлять и ремонтировать. Теперь я готов показать свой проект сообществу Hackaday с тем, чтобы его члены помогли мне в дальнейшей разработке.

Галерея

RX-Modulus: полностью модульная компьютерная мышь - 2

RX-Modulus: полностью модульная компьютерная мышь - 3

RX-Modulus: полностью модульная компьютерная мышь - 4

RX-Modulus: полностью модульная компьютерная мышь - 5

RX-Modulus: полностью модульная компьютерная мышь - 6

RX-Modulus: полностью модульная компьютерная мышь - 7

RX-Modulus: полностью модульная компьютерная мышь - 8

RX-Modulus: полностью модульная компьютерная мышь - 9

Подробности

RX-Modulus – проект полностью модульной компьютерной мыши с открытым кодом, стремящийся внедрять инновации и дать пользователям и сообществу возможность получить что-то лучше того, что сегодня продаётся в магазинах. Вам уже не нужно будет «привыкать» к мыши. RX-modulus позволяет пользователю полностью подстроит свою мышь под себя. Модульная система позволяет делать мыши различных конфигураций с различными сценариями использования. Все модули по необходимости можно обновлять и менять, чтобы не выходить за рамки бюджета.

RX-Modulus: полностью модульная компьютерная мышь - 10

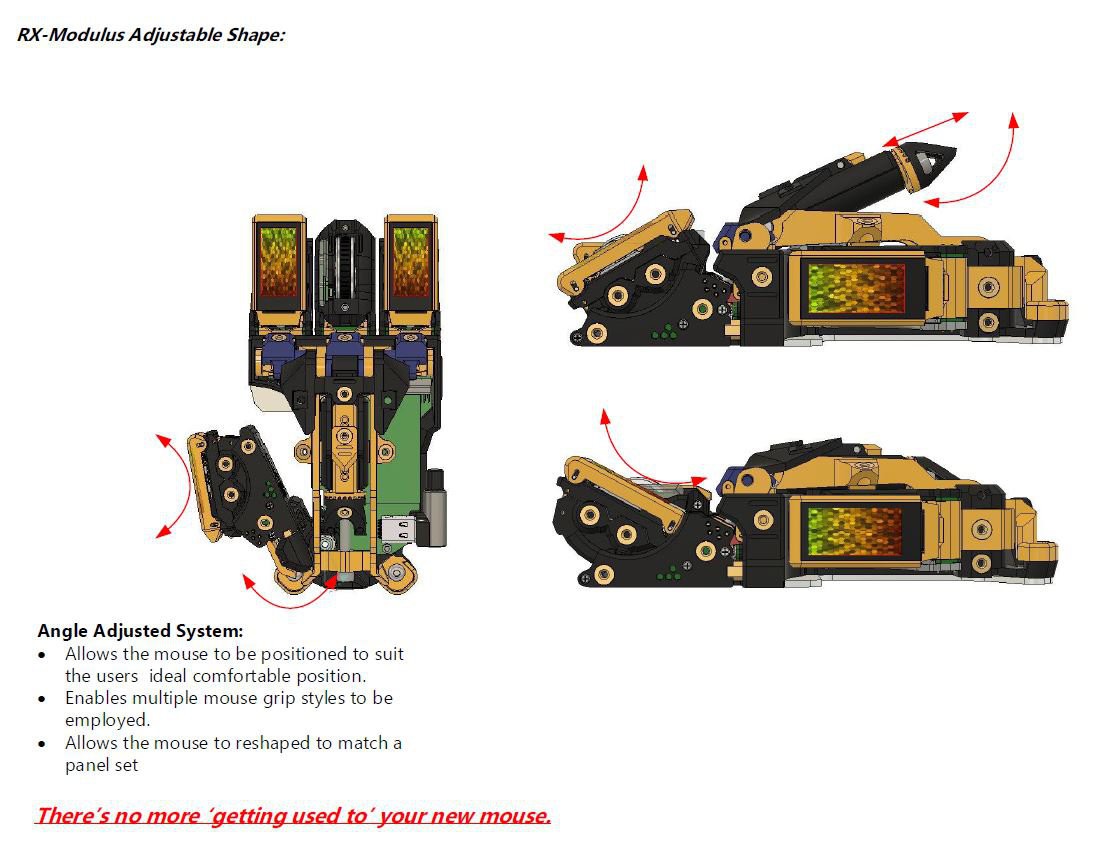

Изменяемая форма

RX-modulus позволяет сконфигурировать мышь так, чтобы она идеально лежала в руке пользователя. Этим свойством обладают все модули, что позволяет делать мыши под различные хваты. Система панелей определяет конечную форму мыши.

RX-Modulus: полностью модульная компьютерная мышь - 11

Система панелей (в разработке)

Система панелей определяет конечную форму мыши. Она разрабатывается так, чтобы подходить ко всем модулям. В итоге предполагается предлагать три начальных набора панелей (их ещё нужно будет разработать), а дополнительные наборы можно будет допечатать. Моя цель – дать возможность сообществу разрабатывать и делиться собственными наборами панелей, и обогащать таким образом возможности проекта.

Имеющиеся модули

Пока в разработке находятся три модуля.

Touch-D & Basic Click

Позволяет использовать специальный ёмкостной TFT-дисплей для улучшения возможностей интерфейса.
Basic Click – обыкновенный интерфейс, который есть у всех мышей.

SMART Scroll Module

Модуль прокрутки с подстраиваемой обратной связью, заменяемой панелью обратной связи и бесконтактным позиционированием.

Лазерно-оптический датчик позиционирования

Модуль позволяет менять датчик по необходимости.

RX-Modulus: полностью модульная компьютерная мышь - 12

Все модули позволяют добавлять дополнительную функциональность, вроде пролистывания интернет-страниц вперёд и назад.

Право на ремонт

Я не только стою за инновации, но и являюсь непримиримым врагом запланированного устаревания. Я разработал эту мышь так, чтобы она служила как можно дольше, сохраняла ваши деньги и окружающую среду. Также это первая мышь, которую должно быть легко ремонтировать.

ПО

Предполагается, что программа поддержки будет иметь открытый код.

Прогресс

На сегодня я уже программно подружил модуль Touch-D с чипом ATSAM 32bit micro. Планирую в ближайшее время дописать ещё код для проверки функций модуля и для дисплея.

RX-Modulus: полностью модульная компьютерная мышь - 13

Я успешно распечатал части модуля прокрутки, а механизм подстройки прокрутки работает идеально.

RX-Modulus: полностью модульная компьютерная мышь - 14

И, да, я разработал прокрутку так, чтобы использовать выточенное на станке стальное колесо прокрутки. Не поверите, с какими трудностями я столкнулся при печати на 3D-принтере. Колёсико, выточенное из нержавейки, выглядит и работает отлично, а добавленный колесу вес даёт приятные ощущения при свободной прокрутке.

RX-Modulus: полностью модульная компьютерная мышь - 15

Немного видео для любителей машинной обработки:

RX-Modulus: полностью модульная компьютерная мышь - 16

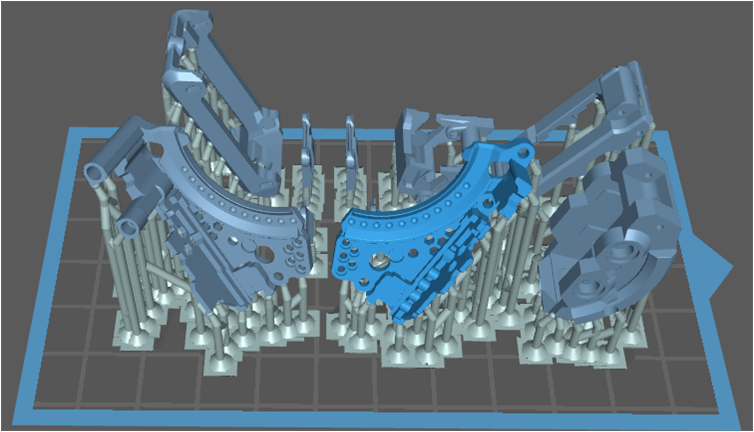

Подготовленный к печати модуль Touch-D:

RX-Modulus: полностью модульная компьютерная мышь - 17

Распечатанные на 3D-принтере компоненты модуля. Приятно видеть эти распечатанные части, готовые к сборке.

RX-Modulus: полностью модульная компьютерная мышь - 18

Модуль просто напичкан возможностями, со всей этой электроникой и гибкими печатными платами.

RX-Modulus: полностью модульная компьютерная мышь - 19

После сборки получился прекрасный модуль Touch-D, на котором можно начинать отработку кода.

RX-Modulus: полностью модульная компьютерная мышь - 20

RX-Modulus: полностью модульная компьютерная мышь - 21

Проект продолжает развиваться.

Автор: Вячеслав Голованов
