Измеритель уровня углекислого газа (CO2) наверное самый недооценённый прибор, который на мой взгляд должен быть в каждой квартире, ведь он показывает, насколько воздух пригоден для дыхания и с помощью него всегда видно, когда пора проветривать.
Такой измеритель в квартирах большая редкость прежде всего из-за высокой цены. Свой первый измеритель AZ Instruments 7798 CO2 datalogger я покупал за $139 и это была самая дешёвая модель на рынке.
Сейчас готовый измеритель CO2 стоит около 4000 рублей, а самодельный обойдётся вдвое дешевле.
Я разобрался с подключением датчиков углекислого газа с Aliexpress, нашёл примеры их использования и сделал простейшие измерители уровня CO2, которые очень просто повторить.

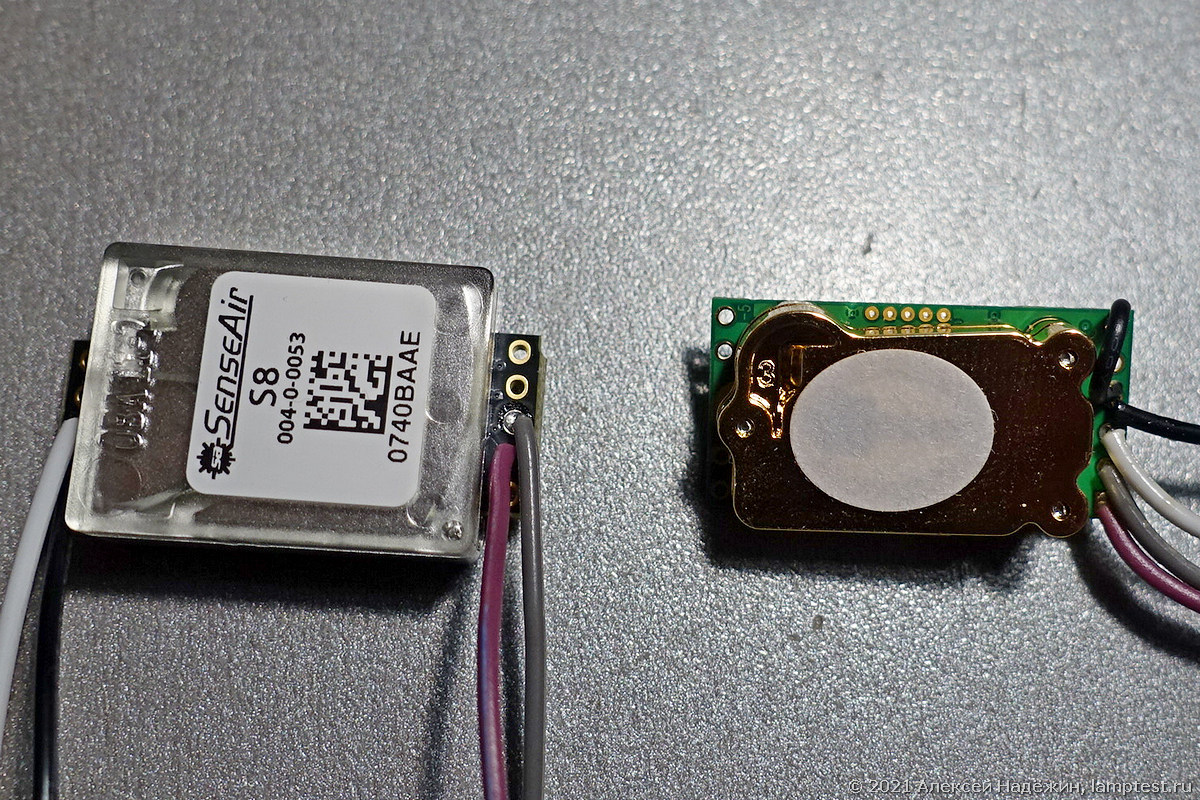

В большинстве самоделок используют датчик MH Z19B, но у него есть нехорошая особенность — если помещение не проветривается до состояния уличного воздуха каждый день, показания начинают «уплывать» (датчик автоматически калибруется каждый день и считает минимальный уровень CO2 в помещении за 400 ppm). Я заказал два более продвинутых датчика — Sensair S8 004-0-0053 (он обошёлся мне в $28.86, сейчас стоит $32.30) и Telaire T6703 (его я купил за $19.41, сейчас он стоит $28.35).
Я подключил датчики к Arduino Nano (его можно купить за $2.98), но можно использовать и другую плату Arduino. Для отображения значения CO2 используется дешёвый светодиодный экранчик TM1637 (он стоит $0.67). Для соединения удобно использовать готовые провода с коннекторами Dupont F-F (20 штук по 10 см стоят $0.87), для подключения сенсоров их можно разрезать пополам и подпаять.

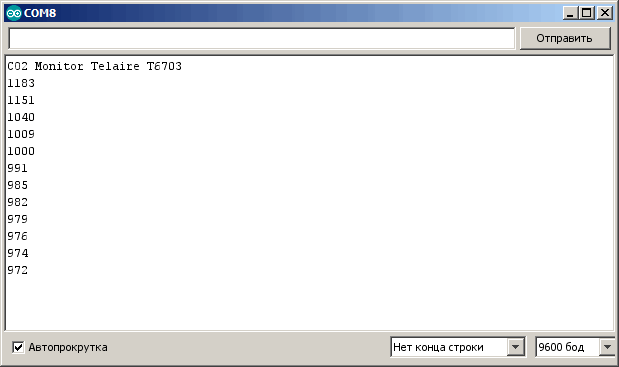

Помимо индикации на экранчике, мои измерители передают данные в порт, поэтому их можно подключить к компьютеру, зайти в режим платформы Arduino «Монитор порта» (скорость 9600), наблюдать значения CO2 и использовать измеритель, как даталоггер (нужно просто скопировать данные из окошка монитора порта в Excel).
Кстати, экран можно не подключать и пользоваться только монитором порта.
Оба сенсора дают точные результаты (я сравнивал с хорошими измерителями уровня углекислого газа Даджет МТ8057s и AZ Instruments 7798 CO2 datalogger). Более дешёвый Telaire T6703 мне понравился даже больше — он выходит на правильные показания секунд за тридцать после включения и его результаты ближе к результатам дорогих приборов с двухлучевыми сенсорами.
Если вы захотите повторить одну из этих простых конструкций, я собрал всё, что нужно в одном архиве — там и скетчи для Arduino, и схемы подключения и необходимая библиотека.
Я планирую добавить к моим измерителям поддержку дешёвого цветного TFT-экрана и трёх или четырёх реле для управления вентиляцией в зависимости от уровня углекислого газа в помещении. Как только сделаю это, напишу такую же инструкцию для повторения этих самоделок.
