Добрый день!

Наша прошлая статья о DIY-аудиотехнике вызвала довольно большой резонанс и сегодня мы хотели бы рассказать о другой нашей разработке из области аудио — высококачественном УНЧ. Устройство было создано Олегом Тетушкиным для собственных нужд. Но в результате усилитель прижился в офисе. Собран, разумеется, из того, что плохо лежало было под рукой на складе. В данном случае он собран в самодельном корпусе. Но по сути, его можно встроить куда угодно — хоть в мебель. На что хватит фантазии.

В комментах к вышеупомянутой статье разгорелся спор о том, что можно и что нельзя называть HiFi или даже просто качественным. Поэтому хочется пояснить — определение «качественный» основывается исключительно на нашем чувстве прекрасного. Мы считаем, что звук данного усилителя вполне достойный и удовлетворит любого среднего человека. Хотя у аудиофилов может быть другое мнение по этому поводу.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 1
Вот такой красавец должен получиться в результате

Что было использовано:

  • MP5613 — Цифровой усилитель D-класса мощностью 2 x 150 Вт. Технология PurePath ™ HD.
  • MP5630I2 — Индикатор для мощного усилителя НЧ (стерео).
  • MP1054 – Светодинамический стрелочный индикатор уровня сигнала.
  • MP1231 — Аудиорегулятор 2 канала.
  • ESE150-24 – Блок питания. 150 Вт. 24 В.
  • SL-01H — Теплоотвод с вентилятором.
  • WP4-18FB — Kлеммник нажимной 4 контакта
  • Светодиоды 5мм – 7 шт.

Как это работает?

Для MP5613 был использован блок питания в 24В, следовательно, в нагрузку 4 ОМа будет отдаваться около 70 Ватт на канал. Результат — получаем 2*70 Ватт качественного звука PurePath.

На входе усилителя устанавливаются MP1231 (сборка на AD8402), для работы регулятором громкости и баланса стереоканалов, плюс MP5630I2, который используется в роли предварительного усилителя. После этого этапа стереосигнал идет на вход MP5613, и уже потом — на акустические системы. Что касается сигнала для светодинамического стрелочного индикатора, то его снимаем с выхода усилителя мощности, прямо с акустических систем.

Как это сделать?

Регулировка громкости на МР1231. Основная схема

Начинаем процесс с входного каскада MP1231 + MP5630I2.

Вначале потенциометр МР1231 подключаем сразу перед МР563012 (это показано на схеме. Чтобы добиться задуманного, на обратной стороне платы МР563012, сразу после RCA-разъема (рис.1 и 1.2) нужно перерезать сигнальные проводники на печатной платы, с зачисткой обоих проводников с двух сторон. Разрез делается для того, чтобы здесь можно было установить потенциометр. Важная деталь: обязательно нужно использовать экранированный провод для соединения потенциометра и предварительного усилителя. Подключать все элементы (наверное, об этом на Хабре можно не говорить) нужно в полном соответствии как с цветом, так и с маркировкой.

А питание на МР1231 подводится с МР563012. На рисунке 2 это показано:

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 2
Рис.1

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 3
Рис.1.2

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 4
Рис. 2

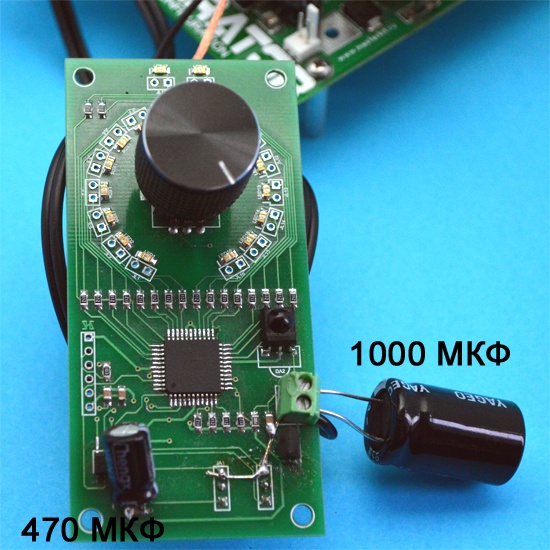

Комментарий: Для того, чтобы улучшить помехозащищенность системы (MP1231 всем хорош, кроме помехозащиненности), нужно немного доработать схему. Для решения проблемы необходимо выполнить четыре простых шага (показано на рис. 3):

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 5

  • Непосредственно к клеммам питания MP1231 вместе с подводящими проводниками зажать электролит на 1000 мкФ или больше.
  • Электролит на 470 мкФ подпаять параллельно конденсатору С4.
  • Корпус валкодера у MP1231 соединить с GND. Зачистить маску рядом с ножкой корпуса и пропаять.

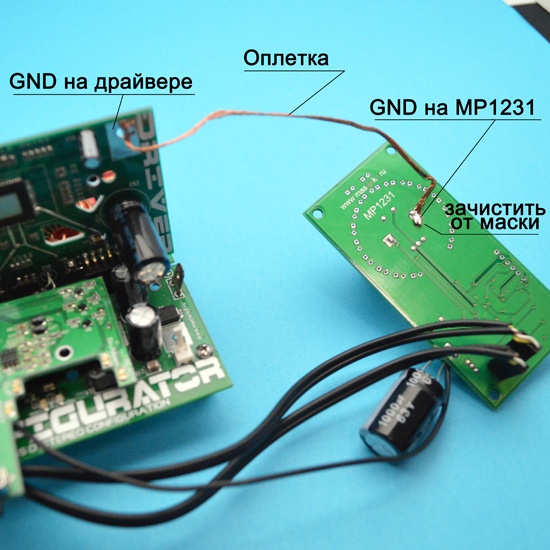

  • Соединить GND MP1231 и GND драйвера усилителя толстым проводом можно даже оплеткой. Это нужно сделать потому что источник 12В установлен на драйвере. Как это лучше всего сделать показано на рис.4.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 6

Корпус и вывод индикаторов на переднюю панель

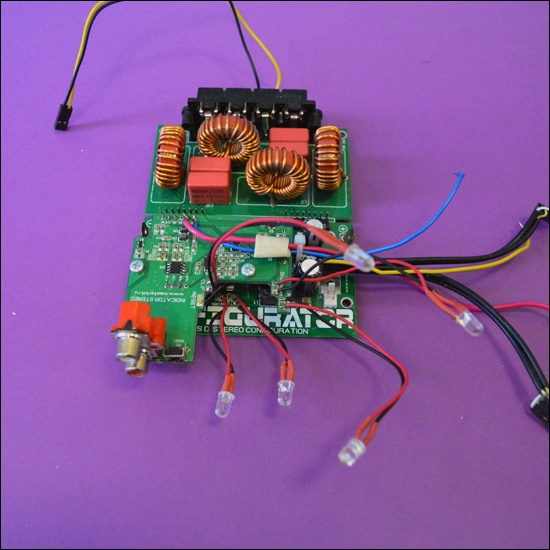

Перед тем, как приступить к сборке корпуса, необходимо немного доработать усилитель МР5613 и индикатор МР563012. Доработка заключается в подпайке выводных каналов к платам, на проводах с длиной 10-12 сантиметров. Что касается плат конфигуратора, то здесь установлены СМД-светодиоды, 6 штук, которые индицируют состояние усилителя: температурные режимы (2), ошибка, готовность, перегрузка и сброс. После доработки все это можно вставить на переднюю панель устройства:

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 7

Кроме того, на обратной стороне платы конфигуратора нужно подпаять провод длиной 15-20 сантиметров. Провод подпаивается к одному из выходов (можно использовать любой) каждого канала, через пленочные конденсаторы 0.1 мкФ. Таким образом организовывается снятие сигнала на индикатор уровня.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 8

Теперь приступаем к созданию корпуса

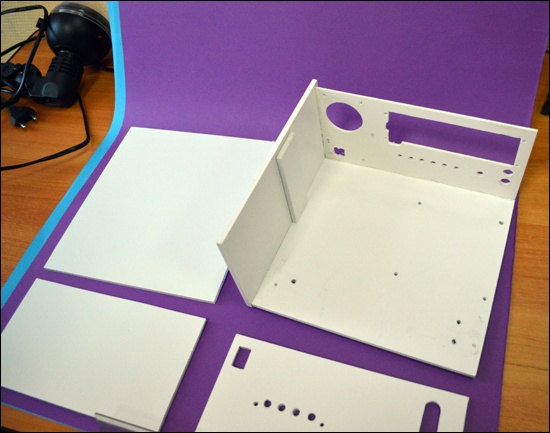

Его мы вырезали и склеили из листов вспененного ПВХ. Этот материал нам понравился тем, что его очень легко обработать, плюс можно клеить любым клеем для пластика. Такой материал легко красится. Здесь можно скачать фалы передней и фальш-панели (формат .lay).

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 9

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 10

Размеры деталей:

  • боковых стенок – 110 * 200
  • дна и крышки – 210 * 200
  • задней стенки – 210 * 100

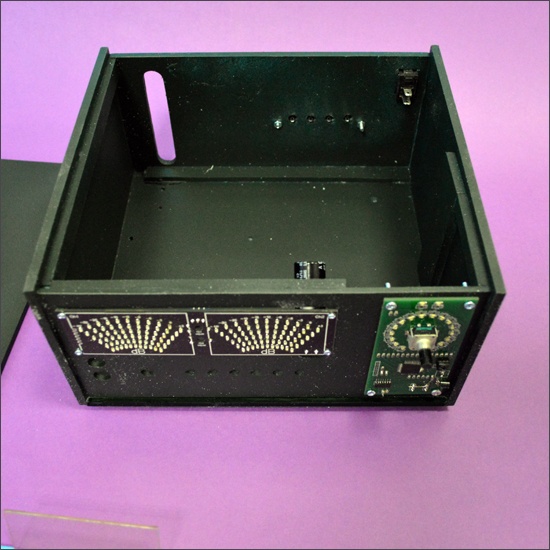

Корпус мы решили покрасить краской из обычного баллончика. Переднюю панель покрасили под металл, а сам корпус — темно-зеленой (почти черной) краской. На корпусе крепим модули индикатора и регулятора, винтами М3.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 11

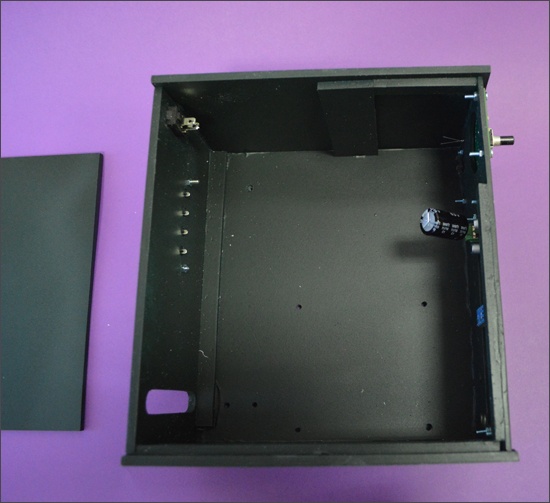

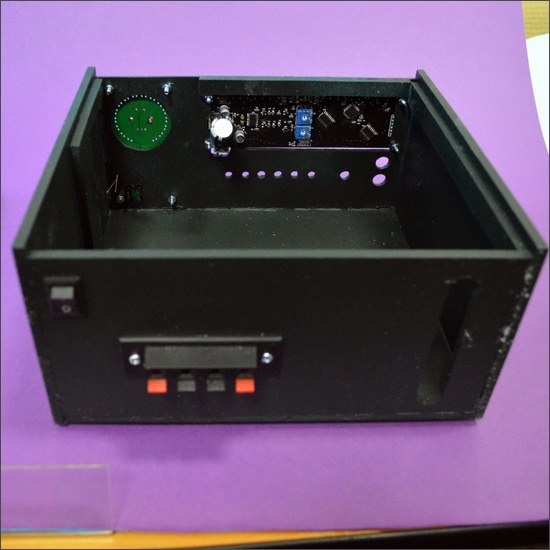

Под зажимы акустики вырезаем отверстие под выключатель, плюс сверлим отверстия под зажиммы акустики.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 12

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 13

Блок питания, что логично, ставим на длинную сторону.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 14

Усилитель крепится на дно через стойки 5 мм. Переднюю панель закрепляем с помощью саморезов для дерева.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 15

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 16

Комментарий. Для того, чтобы полностью исключить помехи от ШИМ модуляции выполняем следующие шаги:

  • Соединяем последовательно GND всех задействованных модулей либо толстым проводом, либо оплеткой;
  • Около разъемов питания каждого модуля прикрепляем электролиты по 1000 мкФ или больше.

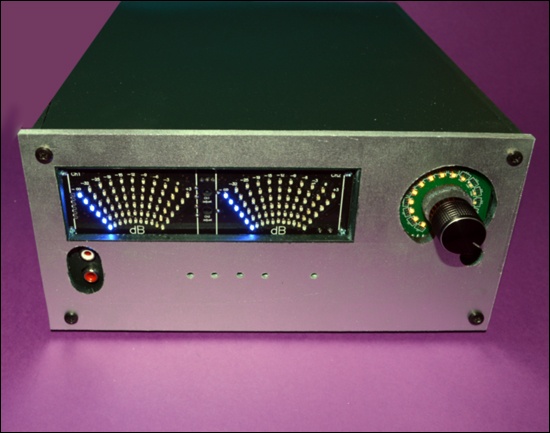

Теперь можно подключать мощные колонки и радоваться качественному звуку.

Достойный встраиваемый цифровой усилитель НЧ своими руками за разумные деньги - 17

Если есть желание, можно модернизировать дизайн конструкции. Вот видео с демонстрацией работы всего, что получилось:

Усилитель мы сделали довольно давно, и он до сих пор служит нам верой-правдой. Возможно, вы сможете посоветовать, как сделать конструкцию лучше? Усилитель получился отличный, но нет пределу совершенства, это уже давно известно.

Если кому-то захочется повторить наш путь и за выходные обзавестись очень приличным усилителем, вот здесь есть вся его электронная начинка. Что касается корпуса, то это — дело вкуса и наличия подсобного материала.

Ваш Мастер Кит
