Делаем ядерную люстру на 100’000 люмен

в 6:16, , рубрики: diy или сделай сам, освещение, Электроника для начинающих, метки:

Делаем ядерную люстру на 100000 люменСуществует стереотип, что «IT»-шник должен сидеть в полумраке, освещаемый лишь светом монитора. Не знаю как вам, а мне всегда было комфортнее при ярком освещении. Сначала это было 3x100W обычных лампочек, потом 250W люминесцентных ламп, после последнего переезда — одна 500W галогенка… Но этого все-же было недостаточно. Всегда хотелось иметь такое освещение, чтобы не хотелось свет сделать ярче. О создании такой люстры я сейчас и расскажу.

Лампы

Из моего предыдущего обзора всех видов ламп понятно, что я не большой фанат светодиодного освещения. Эффективность ограничена, спектр далеко не «солнечный», цена кусучая и серьёзные проблемы с охлаждением. Потому остановился я на металлогалогенной OSRAM Powerball HCI-TS 150W/942 NDL с шарообразной керамической горелкой — что дает нам близкий к солнечному спектр, относительно скромную цену ламп (880 рублей за штуку, без учета ЭПРА — электронного блока), срок службы более 10'000 часов и светоотдачу 99 Лм/Вт (что существенно превышает продающиеся у нас люминисцентные и светодиодные(!) лампы).

Обычно металлогалогенные лампы нельзя использовать без закрытого светильника по двум причинам: ультрафиолетовое излучение и возможность взрыва лампы. Но данные конкретные лампы имеют встроенный UV-фильтр, а с использованием электронного балласта вероятность взрыва крайне мала © (собственно, насколько я знаю, все немногие случаи взрыва МГЛ ламп имели место именно с магнитными балластами, но об этом позже)

Делаем ядерную люстру на 100000 люмен

ЭПРУ / балласт

Напрямую МГЛ лампы включить в 220 вольт невозможно — они просто не зажгуться. А если зажгуться — то им нужно меньшее напряжение (и стабилизированный ток). Для зажигания лампы — нужен импульс до 5000 Вольт. Для этого всего и нужны балласты.

Исторически, раньше балласты были магнитными, с тупой системой зажигания, которая долбила 5000В-импульсами лампу пока она не зажжется (или взорвется). Во время работы — КПД магнитного балласта также меньше. Современный электронный балласт — зажигает лампу плавно, выдавая полную мощность на лампу только со второй минуты (что продлевает её срок службы), и не пытается зажигать лампу до бесконечности если с ней что-то не так.

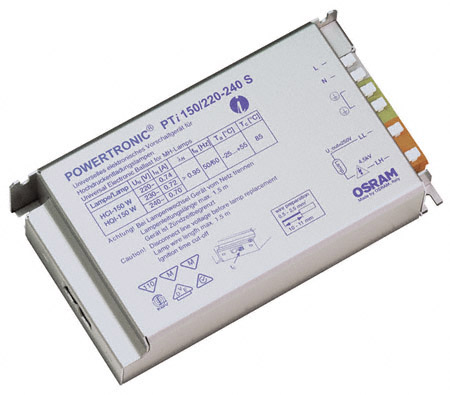

Я выбрал балласт OSRAM Powertronic PTi 150 — на каждую лампу нужно по одному. Эту модель — т.к. она в металлическом корпусе.
Делаем ядерную люстру на 100000 люмен

Собираем

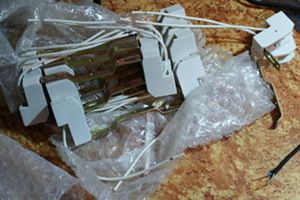

Делаем ядерную люстру на 100000 люменСамая большая сложность — найти крепления для таких ламп. Цоколь называется R7s, в такой же цоколь вставляются обычные галогеновые лампы. Проблема в том, что 500Вт галогенки имеют длину 118мм, а эти МГЛ лампы — 138мм, соответственно нужно искать либо этот дефицитный размер… или распилить имеющиеся и прикручивать половинки отдельно.

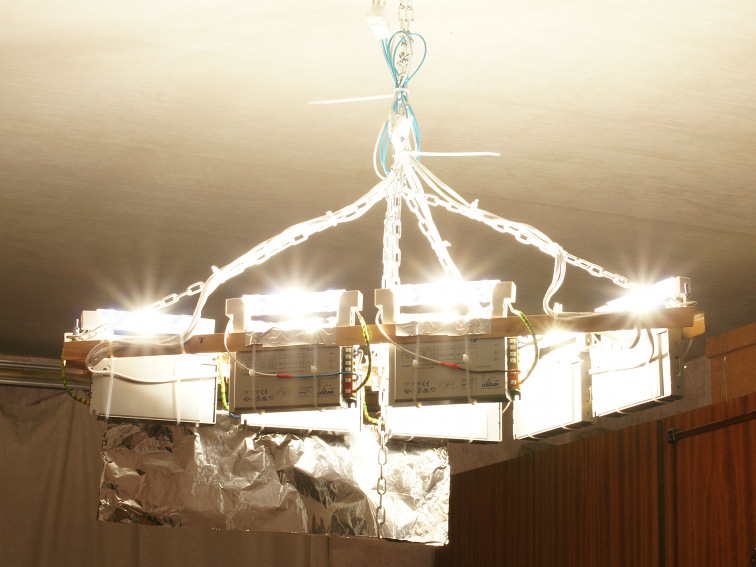

Крепится все это на треугольник из алюминиевых уголков болтами, и подвешивается за цепь. Балласты — по-крестьянски повесил на нейлоновых стяжках. Чтобы меньше энергии тратить на нагрев самой «люстры» — провода проложил по возможности дальше от света, прямо под лампой — отражатель из алюминиевого скотча.

Результат и цена вопроса

Делаем ядерную люстру на 100000 люмен
Свет — непередаваемый. Я бы назвал его «утро в летний день», теплый и натуральный. Суммарная светоотдача — 99'400 люмен. Что в моей комнате дает реальную освещенность около 2000 люкс.

Для сравнения, 3x100W лампы накаливания дают 3600 люмен, 3x26 люминесцентных ламп дают 4680 люмен. Таким образом, освещение получилось примерно в 20 раз ярче, чем обычно бывает в комнате.

Цена вопроса: Балласты — 2000*7, лампы — 880*8 (одна запасная), цепь, уголки, болты — <500рублей. Итого — около 22 тыс рублей.

Отдельный вопрос — электроэнергия. На максимальной мощности все это счастье жрет около 1150 Ватт (с учетом КПД балласта), но у нас дом на электроплитке + 3-х тарифный счетчик, что дает стоимость порядка 500 рублей в месяц, если свет горит 8 часов в день.

Результат полугода использования

За пол года не перегорела ни одна лампочка, хотя видна разница в скорости зажигания между теми, что горят редко и часто. По началу при включении появлялся небольшой запах озона — я долго ломал над ним голову. Оказалось одна из ламп неплотно прижата была к контакту в моём распиленном цоколе, и промежуток пробивался искрой при зажигании.

Лампы — зажигаются 2 минуты, первые 10 секунд свет очень тусклый, и по мере разгорания сильно «плывет цвет». После выключения — лампы минут 10 повторно не включаются, это конечно минус, но мне он редко мешает (в основном если свет во всем доме выключится на несколько секунд).

Заметен и терапевтический эффект яркого освещения (светотерапия обычно как раз начинается с 2000 люкс) — хандрить крайне сложно при таком свете Делаем ядерную люстру на 100000 люмен.

С течением времени впрочем со всеми 7-ю лампами стало не комфортно, режет глаза, жалуются гости. Потому последние 4 месяца — обычно включаю только 3 из 7 ламп, и это наиболее комфортный уровень яркости для меня.

Делаем ядерную люстру на 100000 люменНу и наконец — т.к. этот свет ярче и приятнее, чем днем зимой в пасмурный день, большую часть зимы не возникало желания видеть естественный, холодный, синий уличный свет. Справа — видно как яркость бежевых штор вполне сравнима с яркостью неба в пасмурную погоду (13:30 дня).

В целом, поставленной цели я достиг, и доволен результатом:

99'400 Люмен — слишком много для комнаты, 42600 Люмен- наиболее комфортный уровень освещения, 14200 Люмен (одна лампа) — вполне достаточный.

Вопросы, комментарии?

Автор: BarsMonster
