DIY-осциллограф из звуковой карты за $1

в 10:18, , рубрики: DIY, diy или сделай сам, Железо, осциллограф, электроника, Электроника для начинающих

DIY-осциллограф из звуковой карты за $1 - 1

Проектов по созданию осциллографов из разного рода аудиокарт немало. Выполнить модификацию карты с тем, чтобы превратить ее в полезный для электронщика инструмент, не так сложно, но зачастую встает вопрос цены. И здесь приходит на помощь интересный вариант с ценой вопроса около 1 доллара США.

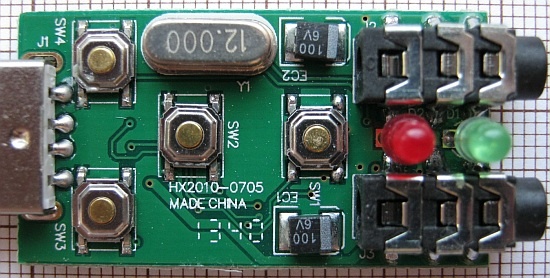

Именно столько стоит внешняя звуковая карта, которая изображена на анонсной фотографии. Купить это чудо техники можно на электронной барахолке (во многих городах такие есть), или же на интернет-аукционе, где всегда есть, из чего выбрать. Маркировка текущего девайса — HX2010-0705, выпущен он в конце 2013 года.



Устройство является гибридным, это звуковая карта + HID input. Что касается последнего, то эта часть предназначена для регулировки громкости и выполнения некоторых других задач, включая работу с медиаклавиатурой.

Дамп USB дескриптора:


VID=0x0D8C PID=0x000C
Product string: C-Media USB Headphone Set
Audio Device Class + HID (composite device)

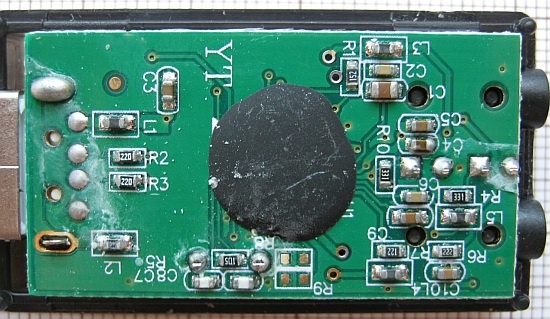

Судя по всему, чип внутри аналогичен чипу, установленному в недорогих звуковых картах «C-Media», без каких-либо кнопок.

DIY-осциллограф из звуковой карты за $1 - 4

Примечания:

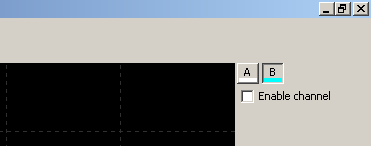

  • аудиовход — моно, и два контакта не должны вводить в заблуждение, они замкнуты друг на друга; DLL здесь общий, может работать как со стерео-картами, так и с моно. Второй канал можно отключить самостоятельно.

DIY-осциллограф из звуковой карты за $1 - 5

  • Частота дискретизации — 44100 и 48000 Гц;
  • 2,23 В на С6; ток короткого замыкания 20 мА, при добавлении резистора на 120к этот показатель можно снизить до 8 мА;
  • Резистор на 120к является наиболее недорогим методом увеличения диапазона измерения до 0-6В;

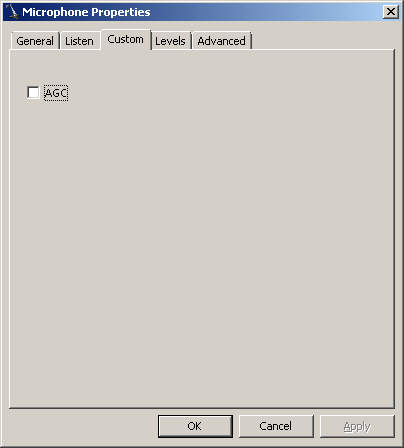

  • AGC нужно убрать, настройки должны быть следующими:

DIY-осциллограф из звуковой карты за $1 - 6

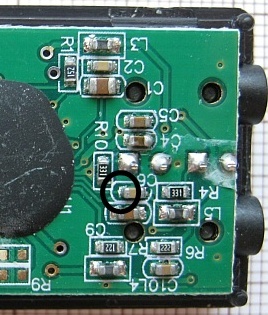

Конденсатор C6 нужно отпаять, его емкость составляет 80 нФ, и он может серьезно ограничить возможности нашего осциллографа.

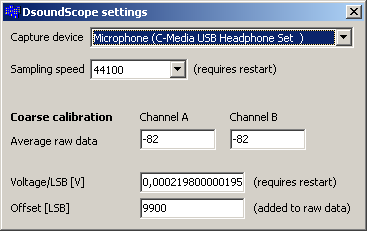

Настройки:
DIY-осциллограф из звуковой карты за $1 - 7

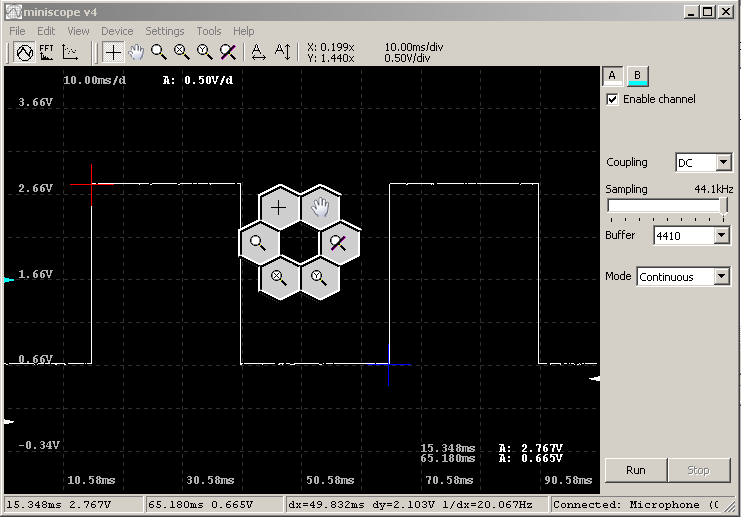

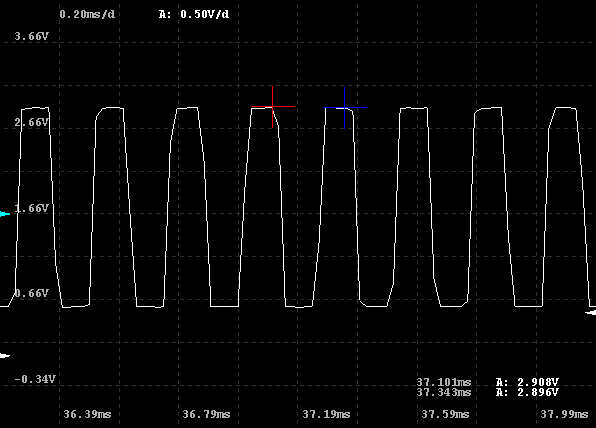

Калибровку лучше всего проводить при помощи соответствующей функциии в GUI. Вот пример работы того, что получилось в результате:

DIY-осциллограф из звуковой карты за $1 - 8

DIY-осциллограф из звуковой карты за $1 - 9

DIY-осциллограф из звуковой карты за $1 - 10

ПО для работы:

Автор: marks
