Подставка для инструментов ver. 2

в 13:58, , рубрики: DIY, diy или сделай сам, инструменты, Моддинг, рабочее место, сделай сам, Электроника для начинающих

Вот собственно, сделал еще в новогодние праздники. А недавно немного переделал до второй версии.

Подставка для инструментов ver. 2 - 1

На мой взгляд достаточно гиковская самоделка, позволившая победить бардак, освободить пространство на столе, и упорядочить инструменты.

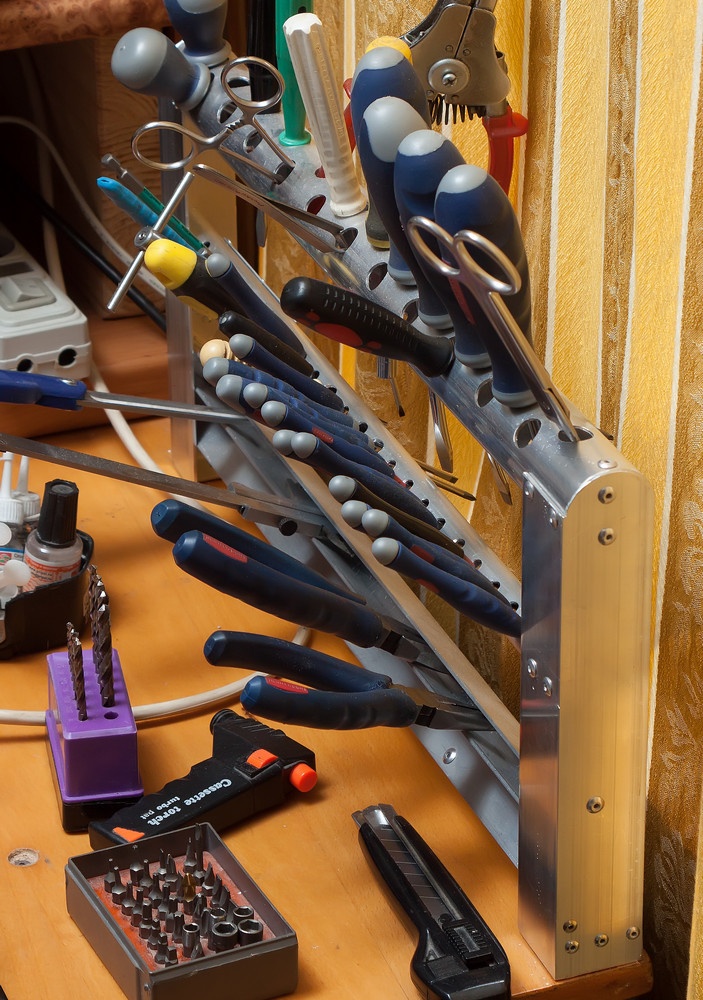

Подставка выполнена из дюралевых уголков и труб. Все узлы скреплены заклепочником. Боковины из уголка 40 мм. Длина подставки 51 см, высота 24 см. К столу она крепится парой саморезов.

Подставка для инструментов ver. 2 - 2

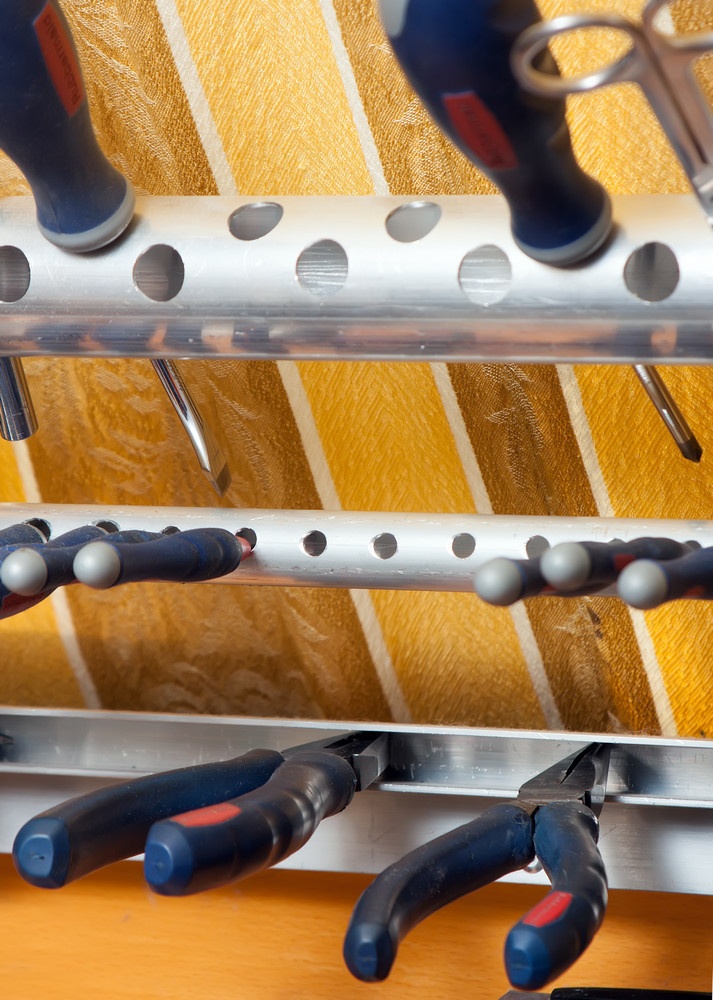

Верхняя несущая трубка диаметром 40 мм, в ней отверстия Ф 14 мм. Средняя трубка 20 мм наружным диаметром, отверстия Ф 6 мм, и несколько по 9 мм для более толстых инструментов.

Подставка для инструментов ver. 2 - 3

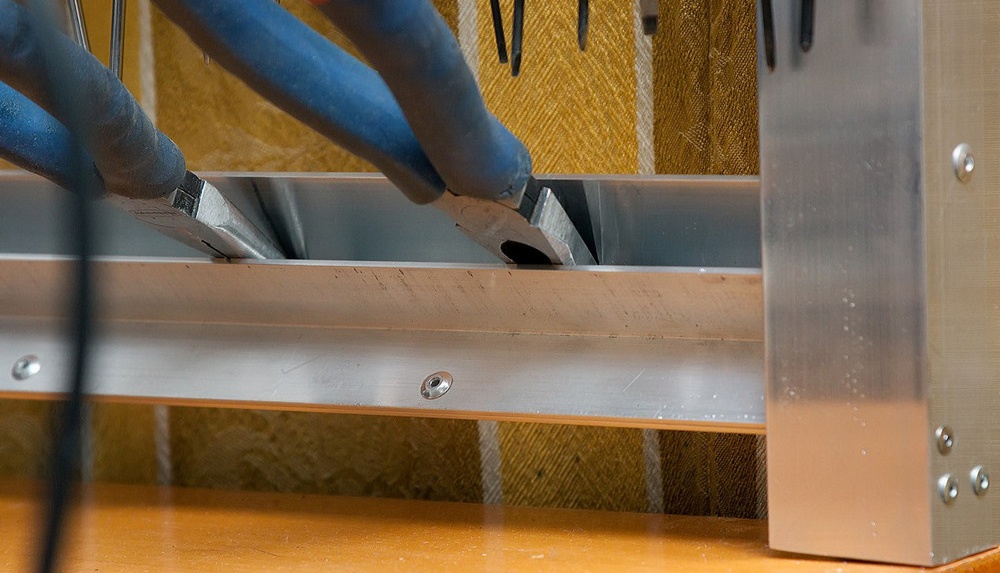

Для плоскогубцев, пассатиж, штангенциркуля и подобных инструментов в нижней части специальная полка куда их легко ставить и вынимать. Она сделана вложенных друг в друга уголков на 40 и 25 мм.

Подставка для инструментов ver. 2 - 4

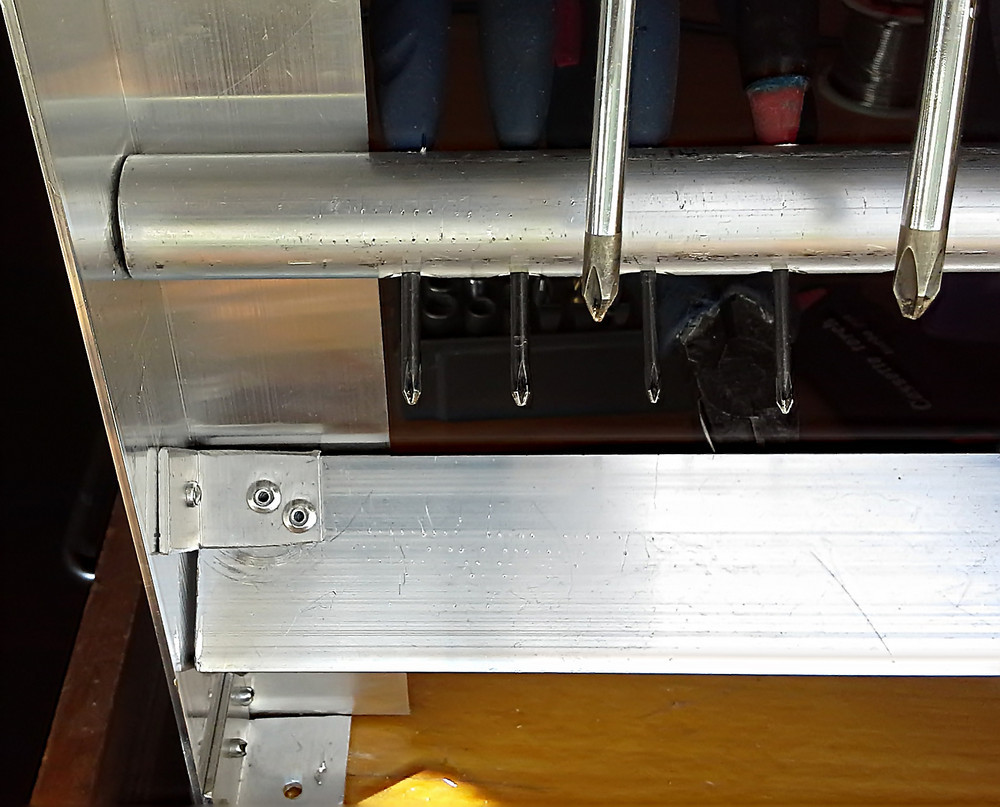

Вид сзади на конструкцию подставки:

Подставка для инструментов ver. 2 - 5

В первой версии эта подставка отличалась не трубкой посередине, а вместо неё был квадратный профиль. Но было не совсем удобно вертикальное расположение мелких инструментов, да и эстетически не нравилось:

Подставка для инструментов ver. 2 - 6

Поэтому квадрат был демонтирован путем высверливания заклепок, и его место заняла трубка с расположением отверток под наклоном.
