Вместо пролога

Смеркалось
2019 год подходит к концу, не за горами новогодняя ночь и перевернутый лист календаря. На просторах интернета, мне попалась одна фотография, а дальше как в тумане, решил повторить.

Новогоднее настроение из Arduino и палок - 1

Этап 1 аля проектирование

Чертеж

Долго, дня три, искал их чертеж данного изделия, так как никогда не резал фанеру, обратился на форумы. Читал, вникал, изучал. В итоге на задворках был найден файл, который был передан владельцу станка ЧПУ с лазерным прицелом для выжигания.

Получив первые образцы нарезанной фанеры и поняв, что напильник это наше все, принял решение, все-таки подправить эскиз. Подогнав все размеры, расположение отверстий и прочего я получил вторую версию своих нарезанных фанерок. Все подошло, все крепко, идем дальше.

Электронные мозги

Так как обратная часть засветки в моей задумке должна быть светодиодная и чувство мании величия заставило меня управлять каждым диодом, то мой выбор пал на ws2812b. А чем управлять этими диодами? Правильно! Arduino-й. Благо, великий и могучий AlexGyver все подробно объясняет и еще картинки выкладывает.

Собрав знания на листочек, нарисовав схему и составив список запчастей мой путь был направлен во "ВсеКомпонентыру" за всеми компонентами для данного изделия.

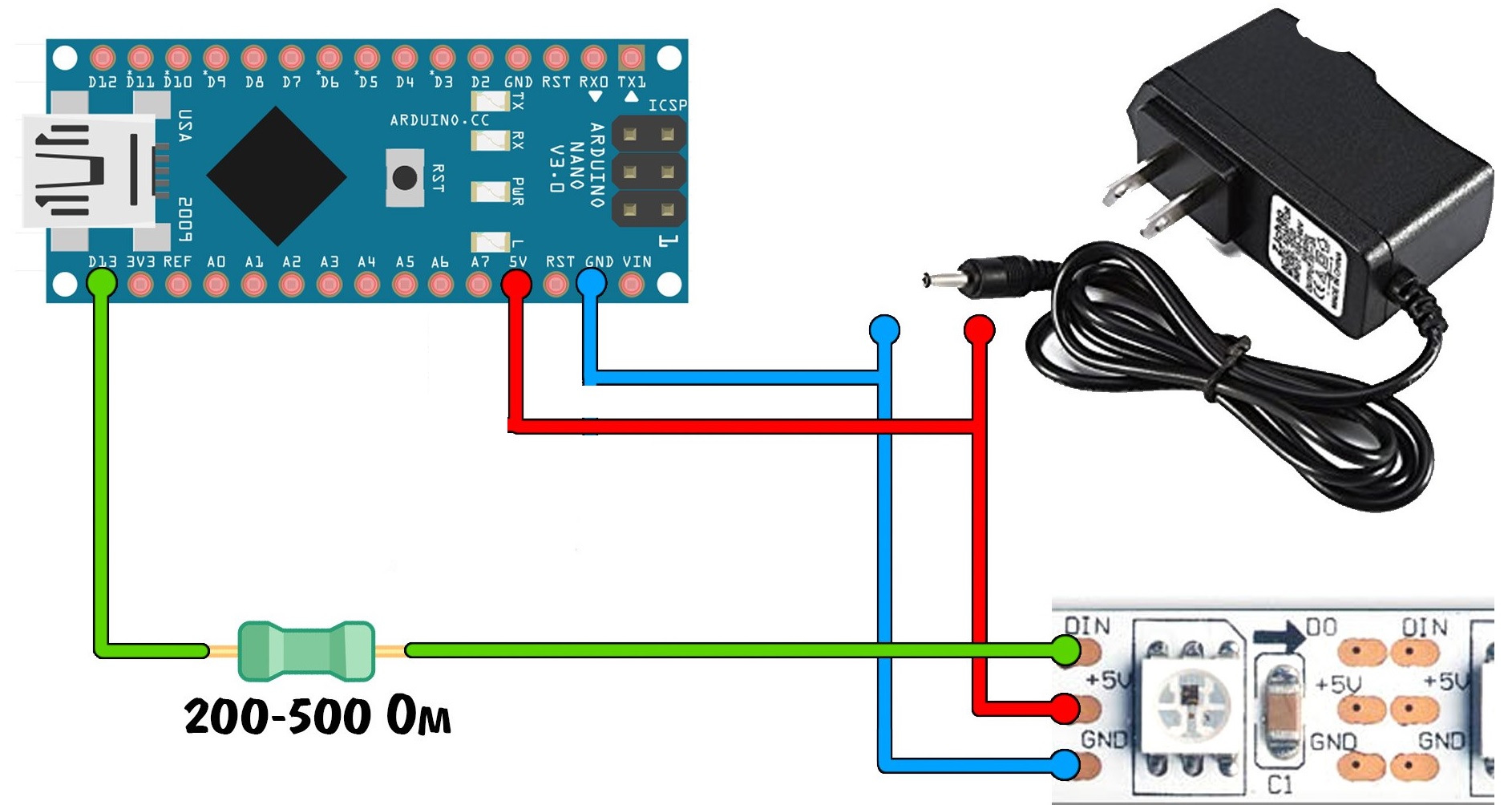

Схема

Как я говорил выше, схема не моя, она скопирована и под редактирована в моих интересах, но принципиально верная и упрощенная

Новогоднее настроение из Arduino и палок - 2

Сборка

И вот принеся все детали моего пазла домой и как положено освободив кухонный стол, налив кружку горячего чая, в то время когда за окном началась сибирская вьюга я начал собирать.

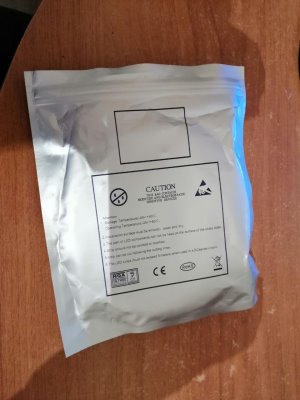

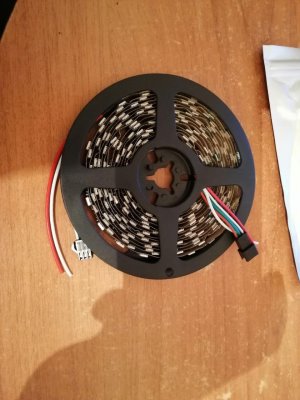

Медленно вскрывая упаковку ленты с припаянными разноцветными лампочками.

Новогоднее настроение из Arduino и палок - 3Новогоднее настроение из Arduino и палок - 4

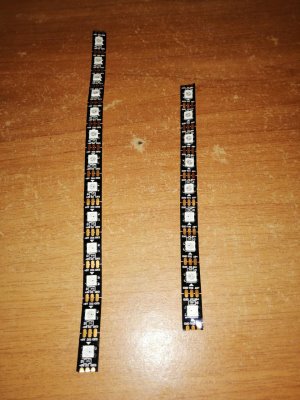

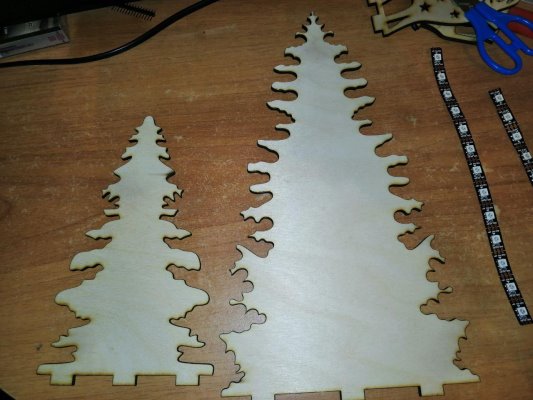

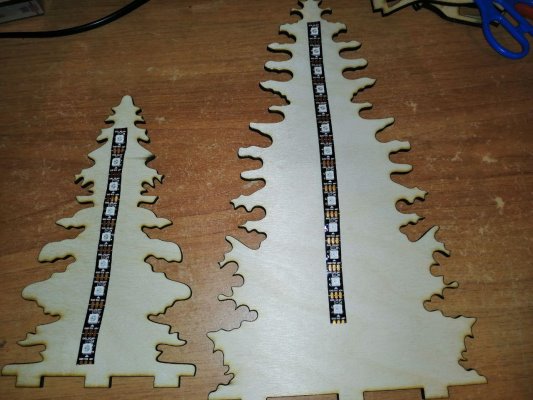

Я начал примерять, отмерять и нарезать куски ленты.

Новогоднее настроение из Arduino и палок - 5Новогоднее настроение из Arduino и палок - 6Новогоднее настроение из Arduino и палок - 7

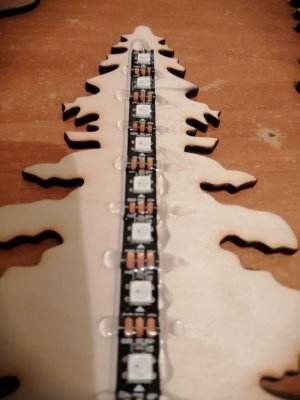

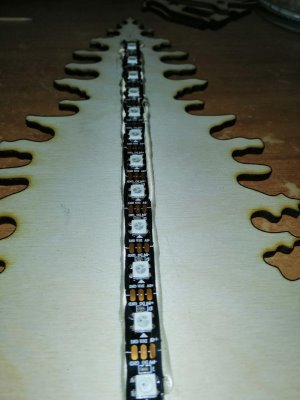

Дальше в ход пошел термопистолет, стреляющий термоклеем.

Новогоднее настроение из Arduino и палок - 8Новогоднее настроение из Arduino и палок - 9

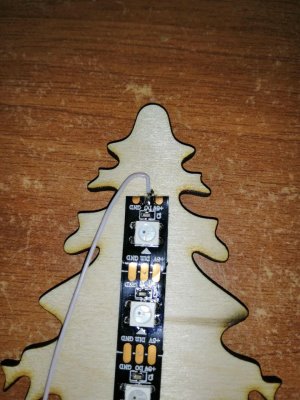

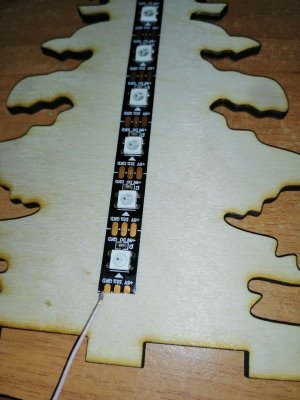

Спустя несколько минут в ход пошел паяльник и провода

Новогоднее настроение из Arduino и палок - 10Новогоднее настроение из Arduino и палок - 11

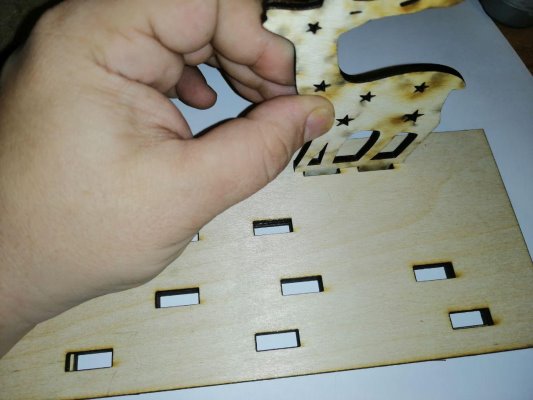

Шло время и началась сборка конструкции. Первый пошел Олень

Новогоднее настроение из Arduino и палок - 12

Далее ёлка

Новогоднее настроение из Arduino и палок - 13

Потом другая и третья.

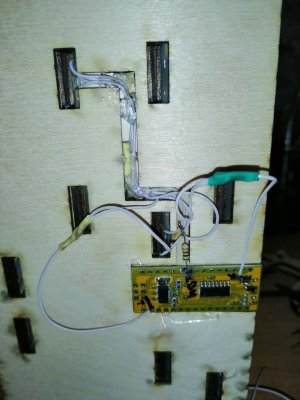

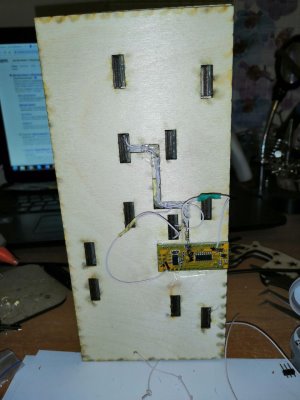

А после этого настал этап укладки проводов

Новогоднее настроение из Arduino и палок - 14Новогоднее настроение из Arduino и палок - 15Новогоднее настроение из Arduino и палок - 16

Спустя некоторое время, и несколько чашек чая, конструкция была собрана.

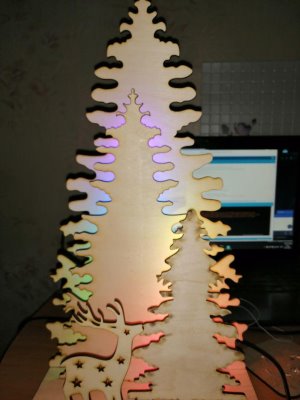

Подключив USB кабель к ПК, залив скетч я понял, вот и пришло новогоднее настроение!

Новогоднее настроение из Arduino и палок - 17

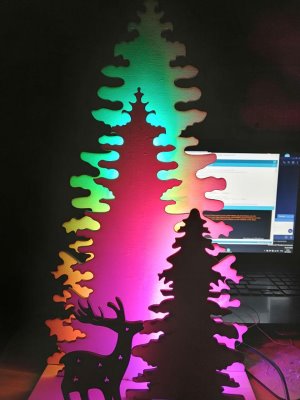

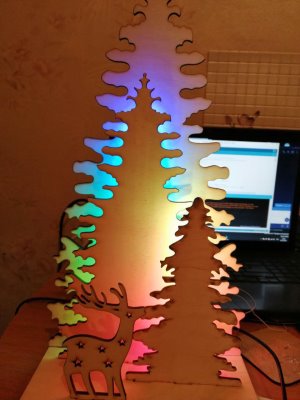

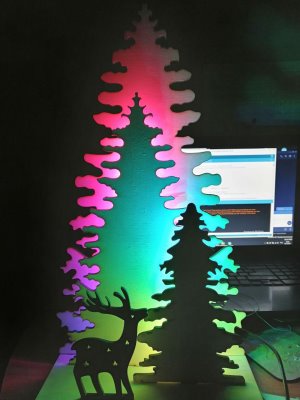

Остальные фото

Новогоднее настроение из Arduino и палок - 18Новогоднее настроение из Arduino и палок - 19Новогоднее настроение из Arduino и палок - 20

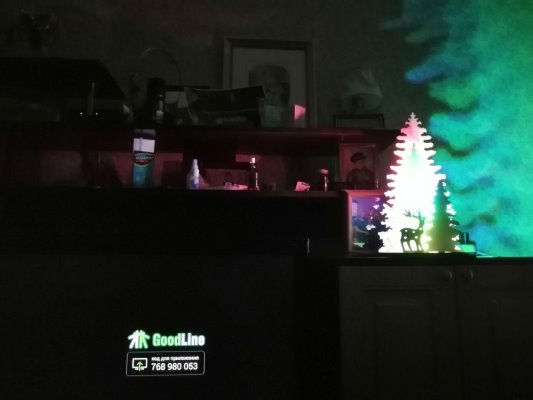

И как результат смотрится на своем месте
Новогоднее настроение из Arduino и палок - 21м

Вместо эпилога

Делать руками, это всегда прикольно интересно и затягивающие. С наступающим, да прибудет с вами новогоднее настроение.
