Исторически так сложилось, что в моем загородном доме все освещение сделано с помощью светодиодных ламп мощностью 10-11, а в последнее время и 12-13 вт с цоколем Е27. Лампы накаливания на площадь 200 м2 тратили бы слишком много электроэнергии, что не вписывалось бы в концепцию моего энергоэффективного дома с приличным утеплением, твердотопливным дровяным котлом, бесперебойником на автомобильных аккумуляторах и рекуператором. Люминесцентные "энергосберегайки" я невзлюбил с первого взгляда — они часто перегорают, не имеют той энергоэффективности что светодиодные, хрупкие, токсичные при случайном разбивании, мерцают и имеют неприятный спектр.

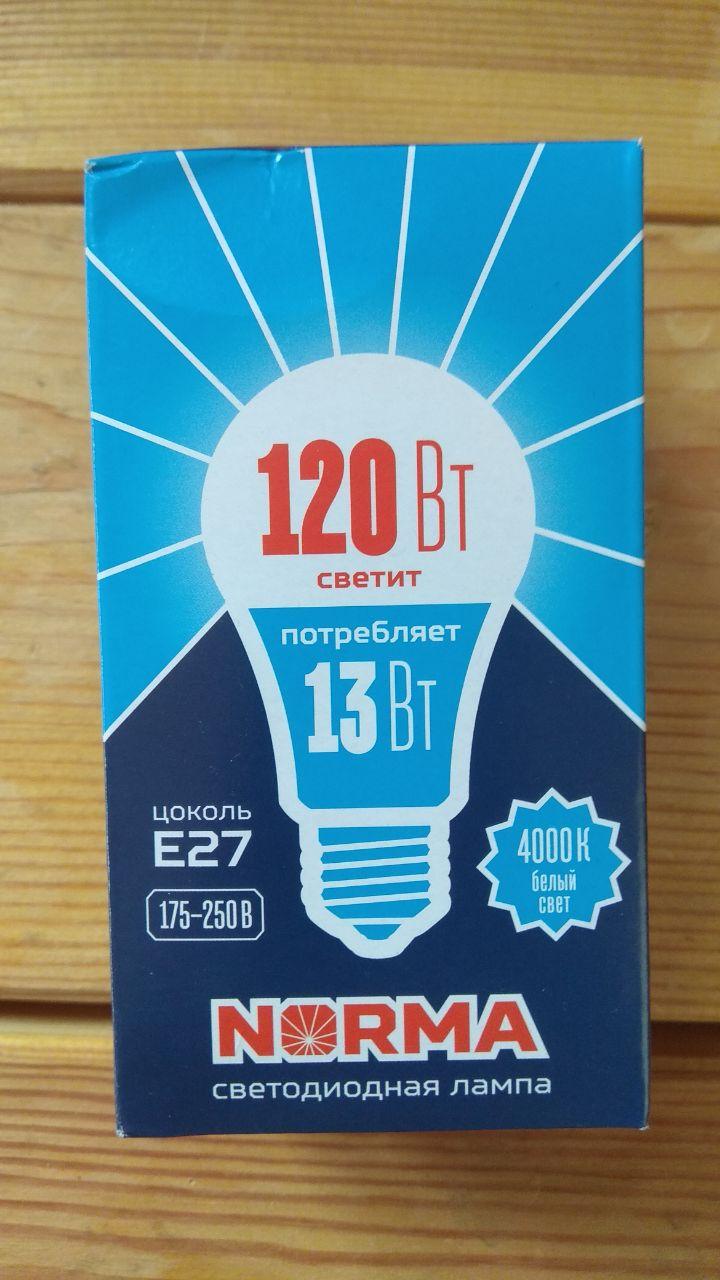

Покупать дорогие светодиодные лампы лучшего качества или подешевле с сомнительным качеством? Я решил что буду покупать дешевые, по цене до 120 рублей за штуку, что с учетом периодических скидок в сетевых магазинах типа Леруа Мерлен вполне реально, а при заявленном сроке службы и энергоэффективности выглядит неплохим выбором. За несколько лет чего я только не перепробовал — всякие Космос, Camelion, Фотон, Bellight, Эра, Wolta и т.п… Из последних покупок — 13 ваттные лампы Norma стандартного размера по приемлемой цене 100 с небольшим рублей.

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике - 2

Лампа действительно яркая, инструментальных замеров я не проводил, но визуально светит ярче чем 11 и 12 ваттки того же и аналогичных производителей.

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике - 3

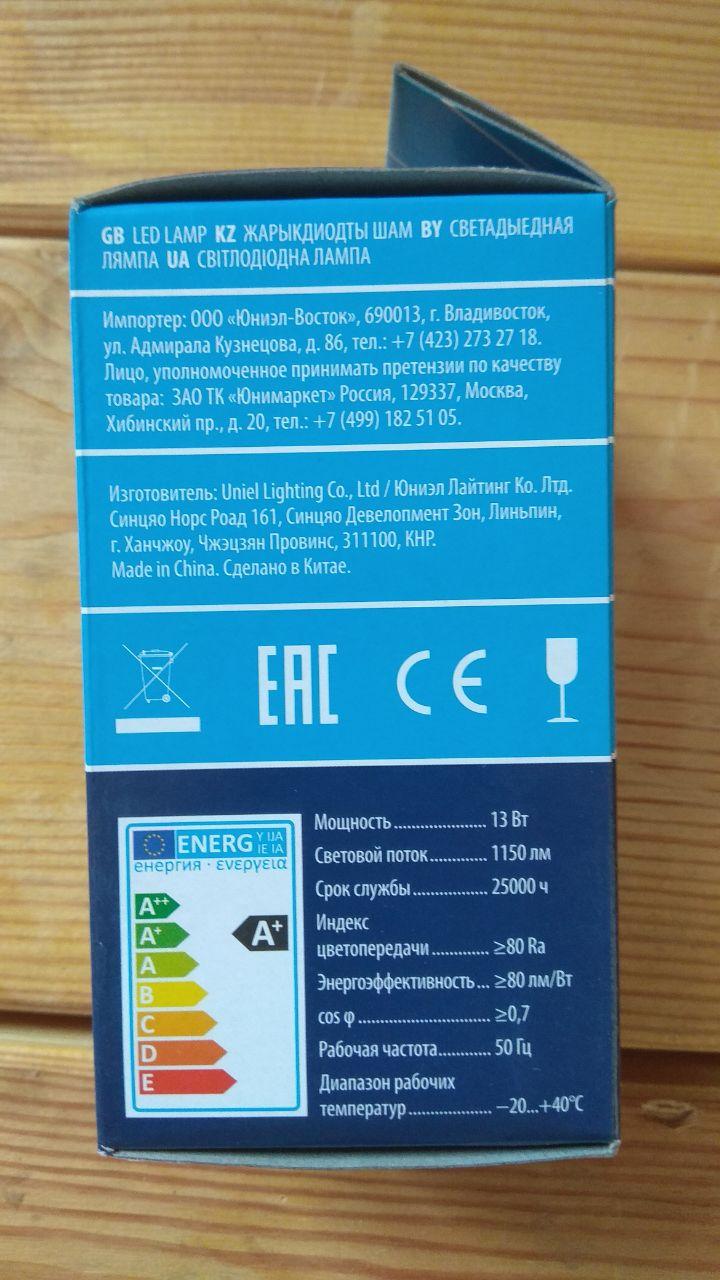

25000 часов работы? Ха-ха. Грубо говоря 3 года непрерывной работы? Ни одна лампа у меня столько не светила, перегорают раньше, как ни крути.

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике - 4

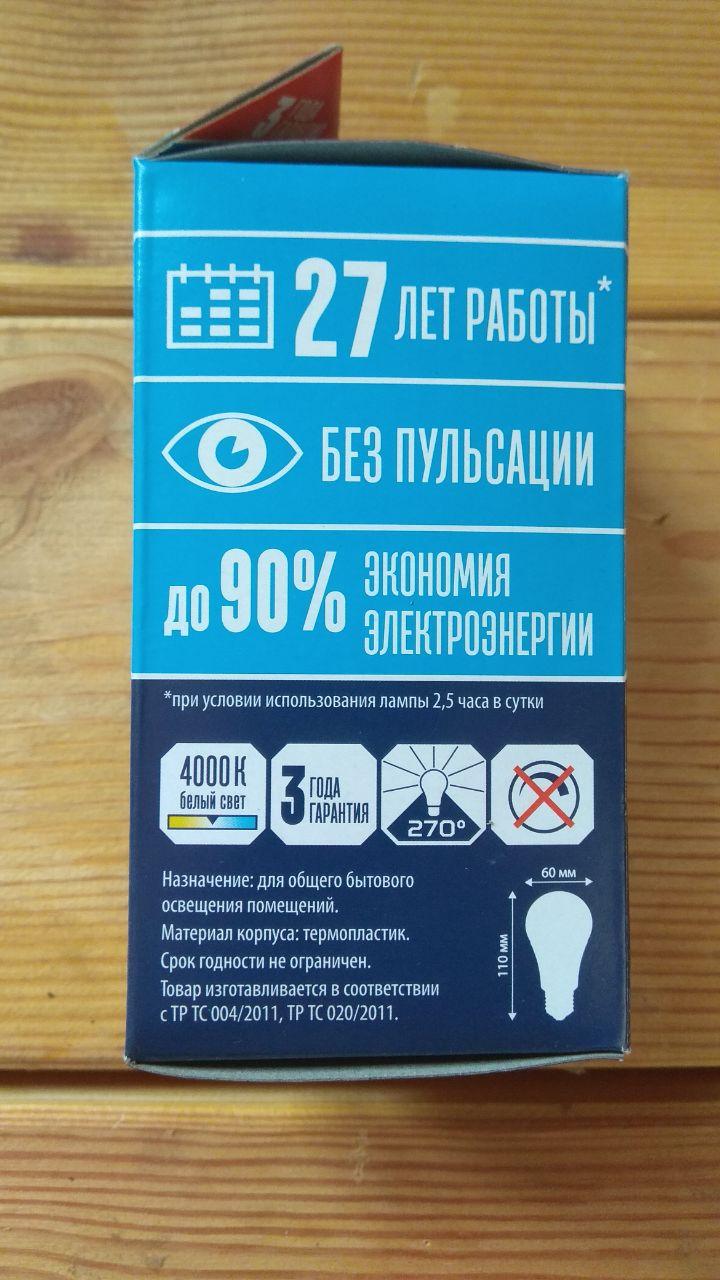

3 года гарантии, но 27 лет работы при условии использования 2.5 часа в сутки? Ха-ха-ха. Больше похоже на 3 года работы при использовании 2.5 часа в сутки, если усреднить те сроки службы, на которых перегорали мои лампы, купленные до этого.

Итак, мы имеем достаточно большой ассортимент неплохих по соотношению цена-яркость недорогих светодиодных ламп среднего качества, которые, к сожалению, склонны внезапно перегорать задолго до заявленного конца срока службы. Почему бы не попробовать продлить их жизнь несложным ремонтом?


Светодиодная лампа устроена довольно просто. Корпус, состоящий из цоколя, теплоотводящего радиатора в средней части и матового рассеивателя, драйвер (плата с микросхемой, диодным мостиком и несколькими конденсаторами) для обеспечения стабильных параметров питания светодиодов и плата со светодиодами.

Чтобы добраться до внутренностей лампы, нам нужно тонким ножом пройтись по щели между плафоном-рассеивателем и средней частью корпуса лампы, они соединены чем-то типа герметика, который легко разрезать и, поддев плафон кончиком ножа, вытащить его из защелок средней части корпуса. Обратная сборка лампы производится простым защелкиванием плафона на свое место, при необходимости промазав место контакта силиконовым герметиком.

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике - 6

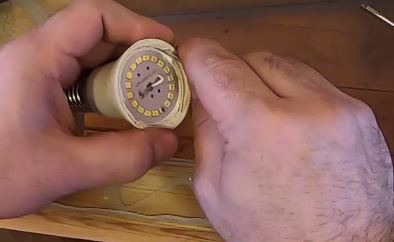

Если хочется оценить состояние конденсаторов, трансформатора и микросхемы драйвера — аналогичным способом подрезаем и поддеваем плату со светодиодами и отделяем ее от средней части корпуса

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике - 7

Причин, по которым светодиодная лампа может перестать гореть, может быть несколько. Это может быть вспухание или короткое замыкание в одном из конденсаторов, перегорание микросхемы на драйвере, потеря контакта драйвера с цоколем (с удивлением обнаружил в лампочке Wolta драйвер не припаянный к цоколю, а опирающийся на него ножками-контактами). Наиболее частой причиной выхода лампочки из строя является перегорание одного из светодиодов на плате.

Ремонт в случае вспухания и выхода из строя конденсаторов, микросхемы, диодного мостика и т.п. я рассматривать не буду, т.к. данная статья посвящена простому двухминутному ремонту лампочки, доступному каждому, кто умеет держать в руках паяльник.

Ремонт, связанный с большими трудозатратами по выпаиванию, тестированию, покупке и замене радиодеталей, представляется мне нецелесообразным по соотношению потраченное время/сэкономленные деньги.

Светодиоды на плате соединены последовательно — по одному или блоками из 2-4 штук. В случае если в блоке один светодиод, как в лампочках стандартного типоразмера, при его перегорании размыкается вся цепь и остальные светодиоды перестают гореть т.к. через них перестает проходить электрический ток.


Перегоревший светодиод чаще всего можно определить визуально — он раскрошился или имеет черную точку или потемнение.

Итак, чтобы заставить светодиоды гореть, нам нужно восстановить цепь. Можно пойти по сложному пути — заказать светодиоды такого же номинала по напряжению и силе тока, или использовать как донор одну из лампочек такого же типа — отпаять от нее светодиоды, припаять к ремонтируемой лампе взамен испорченного, но мы уже решили, что наш способ ремонта — для тех, кто не имеет особых навыков работы с мелкими радиодеталями и не сможет воспользоваться столом для нагрева или феном для выпаивания светодиодов с лампы-донора и тем более не сможет припаять микродеталь миллиметрового размера аккуратно на плату при том, что контакты находятся в труднодоступном месте.

Значит нам остается восстановить цепь закорачиванием испорченного светодиода.
Выкрашиваем его отверткой, шилом или ножом, оголяем контакты, капаем на них флюсом — паяльной кислотой, канифолью и т.п. и наносим сверху капельку припоя, который соединит эти контакты и восстановит целостность цепи.

Выполнение этой процедуры займет не больше времени, чем прочитать ее описание.

Есть ли недостатки у данного метода? Очевидно, есть. Например, если у нас в цепи было 18 светодиодов напряжением 9 вольт (суммарное напряжение 162 вольта), то теперь в цепи у нас 17 светодиодов, и на каждый приходится уже не 9, а 9.53 вольта, что, конечно, заставит их гореть немного ярче, но и сократит срок их службы.

Тем не менее, если вы не эксперт в пайке и электронике и не сможете легко найти или выпаять из лампы-донора светодиод на замену сгоревшему, то и такой способ ремонта лампочки можно считать целесообразным, ведь альтернативой обычно является выбрасывание этой лампы. Не думаю что имеет большой смысл везти ее менять по гарантии, т.к. потраченное на это время вряд ли окупит стоимость лампы.

Видео с примером ремонта светодиодной лампочки Camelion:

Автор: Вадим
