Как собрать Hi-Fi кинотеатр у себя дома

в 5:41, , рубрики: diy или сделай сам, Блог компании iCover.ru, гаджеты, домашний кинотеатр, звук, звук и музыка, сделай сам, Электроника для начинающих

Как и было обещано, выкладываю статью по сборке и настройке домашнего кинотеатра класса Hi-Fi у себя дома. Все советы основаны на личном опыте инсталляции данного оборудования в различных не подготовленных помещениях.

Итак, вы решили собрать себе хороший кинотеатр с DolbyAtmos. Что понадобится для его сборки и настройки?

Как собрать Hi-Fi кинотеатр у себя дома - 1

Компоненты домашнего кинотеатра

AV Ресивер

Как собрать Hi-Fi кинотеатр у себя дома - 2

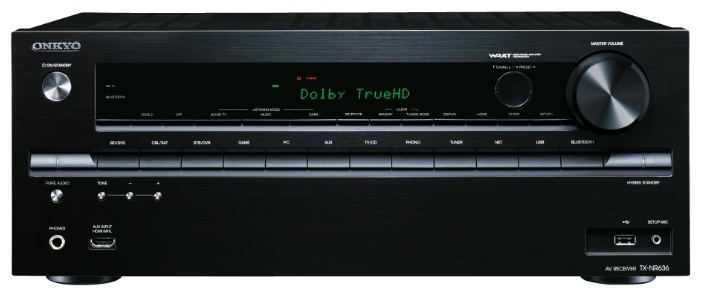

На картинке Onkyo TX-NR636

Как говорит нам википедия AV ресивер это многоканальный усилитель с декодерами цифрового аудиопотока (ЦАП — Цифро-аналоговый преобразователь), тюнером и коммутатором аудио- и видеосигналов для бытового применения в системах домашнего кинотеатра. Может преобразовывать звуковые и видеоформаты.

Ресивер, это мозговой центр нашего домашнего кинотеатра. Именно через него проходит вся коммутация нашей системы. Как правило они оборудованы большим количеством цифровых и аналоговых входов, для возможности подключения всего домашнего мультимедиа, от Blu-ray-плеера до игровой приставки.

Как подобрать ресивер для DolbyAtmos? На данный момент поддержка DolbyAtmos присутствует у всех производителей ресиверов, как правило в топовом сегменте. Отдельно можно выделить компанию Onkyo которая сделала ставку на более широкий круг покупателей, выпустив линейку ресиверов среднего ценового сегмента с Atmos. Самый бюджетный ресивер на данный момент стоит около 36-37 т.р. Но естественно наличие Atmos это далеко не показатель того, что ресивер вам подходит.

На что еще следует обратить внимание при выборе ресивера

  • Мощность. Сигнал в устройство приходит не усиленный в несколько милливатт, что естественно не достаточно для воспроизведения данного сигнала акустической системой. Для этого и используется система усиления сигнала, но мощность – это не только показатель громкости которую вы можете получить. Обратите внимание на то, что практически все производители в характеристиках устройств указывают что то типа – мощность 100Вт на канал, нагружен 1 канал. Это обозначает то, что данную мощность устройство может подать только в том случае если подключена только ОДНА колонка. Естественно при подключении всех колонок мощность будет значительно ниже.
  • Возможности коммутации. Перед покупкой ресивера лучше определиться, что вы к нему будете подключать, нужен ли Wi-Fi и Bluetooth, хотите ли вы поставить доп. усилитель для фронтальной пары или подключить винил. На данный момент большинство ресиверов – это универсальные устройства, которые сами могут послужить источником аудио сигнала без дополнительных внешних устройств, таких как CD или NP проигрыватели. Также обратите внимание на возможность подключение АС по bi-amping-у, зачем это нужно расскажу ниже.
  • ЦАП. Качество цифро-аналогового преобразователя напрямую влияет на качество звука полученного от цифровых источников.

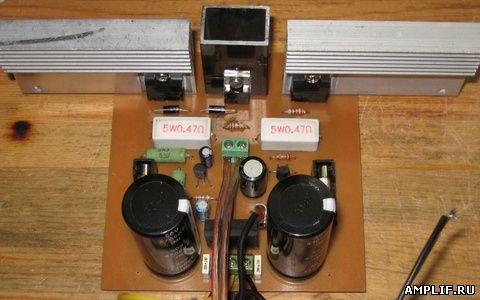

  • Сила тока. Очень важный и не всеми указываемый параметр. Он влияет на возможность воспроизведения НЧ сигнала на одинаковом уровне в течении продолжительного времени. Например звук отбойного молотка – если конденсаторы не смогут накопить большую силу тока, то данный звук будет затухающим вне зависимости от громкости, при этом также звук начнет сливаться в общий гул, хотя как мы знаем отбойный молоток все-таки это повторяющиеся НЧ удары.

Как собрать Hi-Fi кинотеатр у себя дома - 3

  • Прослушка. Так как ресивер это только 40% от вашего финального звука, то лучше его прослушать с акустикой которую вы себе выбрали. Тем более что особенности слуха у каждого индивидуальные, лучше всего их слушать не в рафинированных условиях специально подготовленного помещения, так как для того, что бы добиться такого звука дома самым простым вариантом будет построить помещение для ДК.

Акустические системы

Как собрать Hi-Fi кинотеатр у себя дома - 4

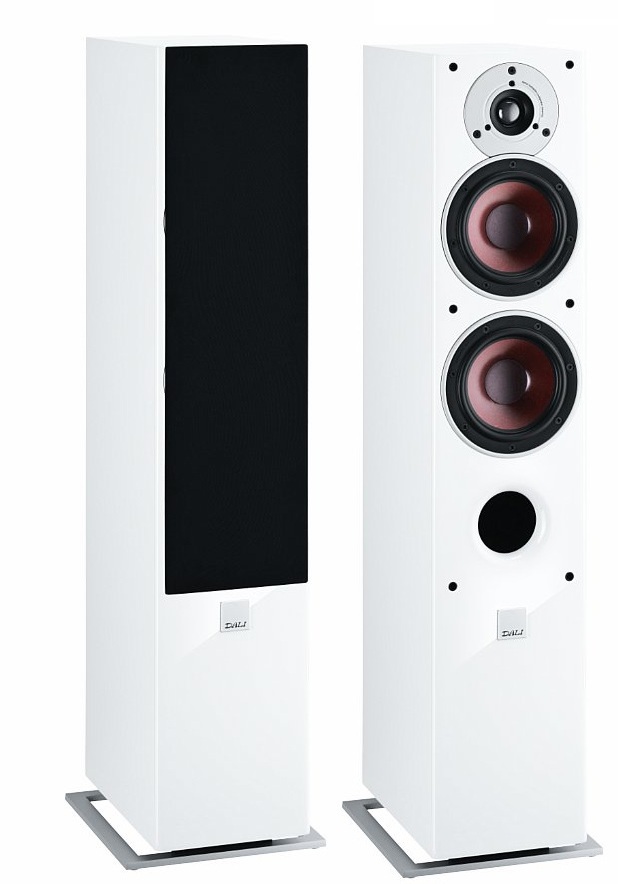

На картинке Dali Zensor 5

Собственно говоря это и есть ваш звук. На данный момент на рынке присутствует огромное количество производителей которые могут предложить акустику любых форм и размеров. В классической системе 5.1 как правило используются 2 напольные фронтальные колонки отвечающие за воспроизведения основного звука, 2 тыловые полочные, которые как правило служат только для спецэффектов и центральный канал. Сабвуфер, подключаемый к ресиверу, должен быть активным, то есть со своим встроенным усилителем, пассивные сабвуферы к AV ресиверам подключить нельзя. Для воспроизведения сигнала DolbyAtmos нам понадобятся либо DolbyAtmos колонки, например Onkyo SKH-410, либо же потолочная встраиваемая акустика.

На что обратить внимание

  • Мощность. Мощность АС это не показатель её громкости, а показатель её надежности, то есть того, какой сигнал она сможет переварить. При подборе акустики нужно учитывать очень важно, что бы мощность акустики была выше максимальной мощности усилителя. Также важно, что бы параметр сопротивления был либо таким же, либо выше чем у усилительной части источника сигнала.
  • Дисперсия распространения звука акустической системы. На данный момент у акустических систем угол распространения звуковой волны варьируется от 90 до 160 градусов. Чем выше данный показатель тем удобнее АС в установке, так как не требует поворота к слушателю. Некоторые колонки отличаются эгоистичным характером, рассчитанным только на одного слушателя, некоторые наоборот дружелюбны.

Как собрать Hi-Fi кинотеатр у себя дома - 5

  • Расположение фазоинвертора. Фазоинвертор обеспечивает расширение НЧ диапазона АС за счет резонанса его трубы на частоте ниже чем у НЧ динамика. Его расположение может быть либо на фронтальной либо на тыловой части АС, и оно влияет на её установку. При фронтальном фазоинверторе АС можно устанавливать близко к стене, что облегчает задачу при инсталляции в ограниченном пространстве, в случае с тыловым расположением чем ближе АС к стене тем больше НЧ сигнала и в звуке появляется каша. В случае если вам все-таки придется расположить колонки близко к стене, то рекомендуется разместить сзади шумопоглащающий материал.
  • Количество полос. Так как один динамик не сможет адекватно воспроизвести звук всего слышимого диапазона, то для НЧ, ВЧ и СЧ частот производители используют разные воспроизводящие динамики, то есть 3-х полосная акустика имеет отдельные динамики для воспроизведения сигнала каждого диапазона. В 2-х полосной акустике, как правило, есть отдельный динамик для НЧ диапазона и СЧ, ВЧ динамик.
  • Bi-amping. Данная функция позволяет подключить НЧ и СЧ, ВЧ каскад к отдельным усилителям. Что это дает? В данном случае мы нивелируем негативное влияние друг на друга НЧ и СЧ сигнала
  • Прослушка. У каждой АС свои нюансы воспроизведения, каждая из них по своему украшает звук. Поэтому, как я уже говорил при выборе комплекта лучше всего его будет прослушать в живую.

Источник сигнала

Как собрать Hi-Fi кинотеатр у себя дома - 6

На картинке Denon DBT-1713 BL

Для просмотров фильмов нам, естественно, понадобится плеер, который данный сигнал будет подавать. Подойдет как Bluray так и медиаплеер.

На что обратить внимание

  • Поддержка нужных декодеров. Это пожалуй главное, что от плеера нам нужно, сможет ли он подать нам DolbyAtmos сигнал или нет.
  • Подключения. Как правило все плееры сейчас оборудованы HDMI входом, но так же важно знать есть ли там Wi-Fi, например для того, что бы перевести управление вашими устройствами на ваш смартфон.

Провода для подключения и доп. аксессуары

Как собрать Hi-Fi кинотеатр у себя дома - 7

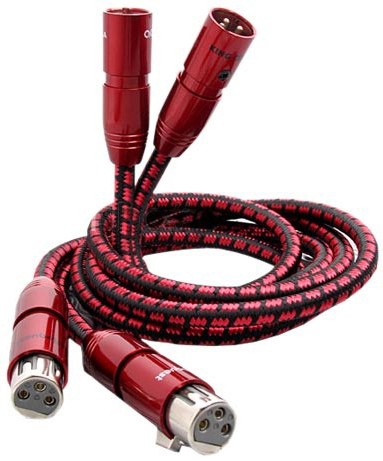

На картинке AudioQuest King Cobra XLR Stereo

Есть популярное мнение, что дорогие кабели для подключения всей системы – это аудиофильская блажь для укушенных серебряным кабелем. Это не так, чем выше качество вашей системы, тем выше её чувствительность к внешним факторам, в том числе к ЭМВ искажениям. Конечно же не стоит покупать себе кабель за 25000$, но и совсем экономить тоже не стоит.

На что обратить внимание

  • Сечение акустического кабеля. Акустический кабель должен быть не менее 2.5 мм^2 для того, что бы нивелировать искажения в сигнале. Кабель сейчас практически весь выполнен из OFHC меди с разным количеством девяток после запятой.
  • Материал разъемов. Позолоченные разъемы на вашем кабеле это не только показатель того, что вы можете себе купить позолоченный кабель. Окисление контактов приводит к негативному влиянию на качество звука создавая дополнительные искажения.
  • Оплетка кабеля. Как уже было указано, чем выше качество вашей техники, тем выше её чувствительность к внешним факторам, качественное экранирование кабеля позволит избавиться от искажений сигнала из за внешних ЭМ искажений.
  • Демпферы. При подборке того, как установить вашу технику, обратите внимание на защиту от вибрации. На демпфирование многие производители тратят огромное количество денег, иногда в самой цене ресивера большая часть заложена именно в защите от вибраций. Сейчас на рынке можно найти множество разных демпферов на любой вкус. Однажды я демпфировал усилитель разрезанной резиной от старого барабанного пэда.
  • Длинна кабеля. Кабель лучше брать с запасом, потому что шанс того, что понадобится перемещение колонок и компонентов очень велик.

Настройка и установка

Итак, мы выбрали себе все, что нужно для домашнего кинотеатра и привезли домой. Осталось самое интересное – подключение и настройка.

Подготовка помещения

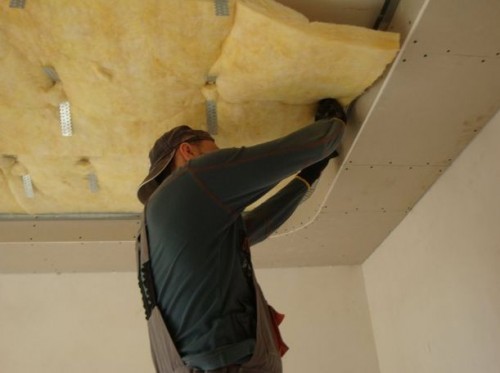

Как собрать Hi-Fi кинотеатр у себя дома - 8

Начнем с акустики помещения, чем больше у вас в помещении мягких шумопоглощающих предметов, тем лучше. Это не обязательно должны быть специально купленные и размещенные вещи. Диваны, шторы, кресла также являются шумопоглотителями.

Как расположить фронтальную пару

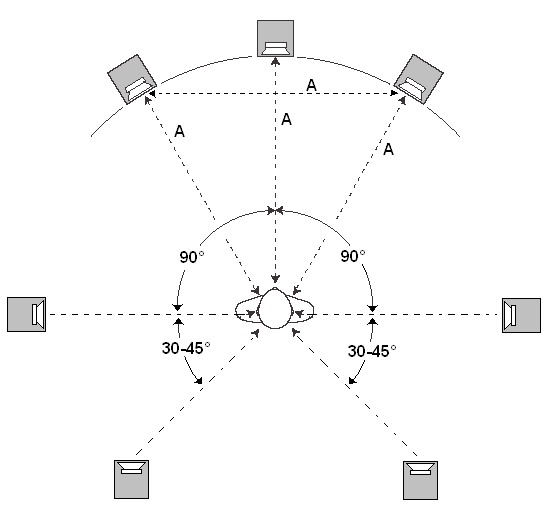

Как собрать Hi-Fi кинотеатр у себя дома - 9

Расстояние между фронтальными АС и расстояние между каждой колонкой и слушателем должны составить равнобедренный треугольник. Из этого же треугольника можно рассчитать угол поворота АС к слушателю, грубо говоря, если представить, что ваши руки – стороны треугольника, образующие угол в 90 гардусов, то они визуально должны упираться в фронтальную часть динамика. Но в случае с динамиками с широкой дисперсией распространения сигнала колонки поворачивать не нужно. Расстояние между колонками вы можете выбрать на слух, при помощи стерео звука, желательно с вокалом.

Как расположить тыловые колонки

Тыловые колонки лучше разместить немного дальше зоны прослушивания на уровне головы слушателя (для этого есть специальные подставки, либо настенные крепежи), напротив фронтального канала.

Как расположить центральный канал

Тут собственно говоря все очень логично и просто, центральный канал располагается по центру экрана, который служит для просмотра. Естественно на пол его ставить нельзя, так как это нарушает картину звучания человеческого голоса.

Как расположить сабвуфер

Сабвуфер лучше расположить во фронтальной зоне прослушивания, в плотную к стене, для того, что бы добиться более громогласных эффектов за счет отражения звука от стены.

Как расположить колонки для Atmos

Как собрать Hi-Fi кинотеатр у себя дома - 10

Если колонки для Atmos встроенные во фронтальную пару, то сложностей с их установкой нет, также можно сказать и про дополнительные колонки, которые устанавливаются на фронтальную пару. Но данные АС не смогут адекватно работать в случае если у вас в квартире (помещении) используются подвесные или натяжные потолки, в таком случае лучше использовать потолочную акустику.

Подключение к ресиверу

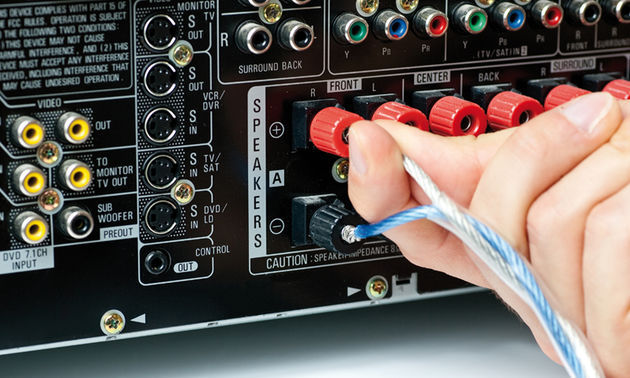

Как собрать Hi-Fi кинотеатр у себя дома - 11

Совет из моей личной практики, в первую очередь подключите все акустические и аудио кабели сначала к ресиверу, потом подключать провода копаясь в ворохе коннекторов очень тяжело. В качестве коннекторов к акустическому кабелю рекомендую использовать разъем типа «банан», это значительно облегчит все подключения. Обратите внимание на то, что бы акустический и сетевой кабель не пересекались, в случае с обычным сетевым кабелем он может дать сильные искажения на сигнал проходящий по акустическому кабелю.

Авто настройка

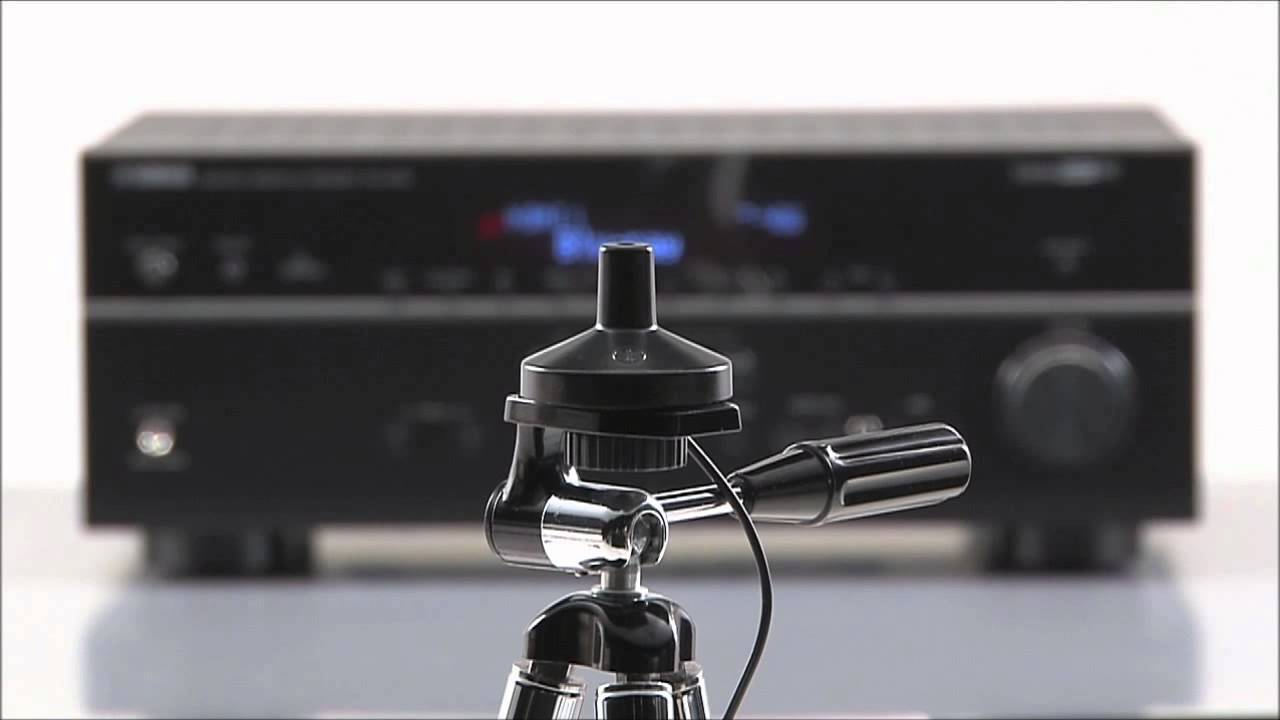

Как собрать Hi-Fi кинотеатр у себя дома - 12

Сейчас практически каждый ресивер обладает функцией авто настройки. Рекомендую им пользоваться, так как он делает большое количество настроек за вас. Работает данная система как сонар, проверяя расположение громкость и акустику помещения. В дальнейшем вы уже можете отстроить звук под себя.

Заключение
Итак мы собрали и настроили домашний кинотеатр. Естественно описанное здесь не является на все 100% универсальным рецептом, все-таки каждая настройка делается под слушателя. Но указанные здесь нюансы нужно учитывать при каждой настройке. Естественно, это не идеальный вариант настройки системы, но ведь не каждый захочет сделать ремонт из-за хорошего звука.

В дальнейшем я планирую рассмотреть AV ресиверы более подробно.
