SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин

в 19:22, , рубрики: impedance, microstrip, samspcbguide, волновое сопротивление, импеданс, микрополосковая линия, печатные платы, Производство и разработка электроники, радиотехника и электроника, Электроника для начинающих

Сейчас занимаюсь разработкой калькулятора для печатных плат и изучаю расчетные модели, которые стоят за табличными формулами. Добрался до волнового сопротивления микрополосковой линии и решил рассказать про модель Гарольда Уилера и то, как его Эрик Богатин недооценил, а оказалось, что у меня тут публикаций на тему волнового сопротивления вообще не было, поэтому сначала немного теории, а потом к восстановлению справедливости.

Волновое сопротивление для линии без потерь выражается всем известной формулой:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 1

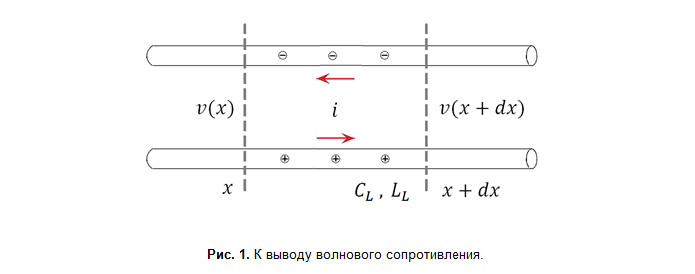

где LL и CL – погонные индуктивность и ёмкость линии (то есть в расчёте на единицу длины). Думаю, будет полезно пояснить, откуда она берётся. Рассмотрим предельно малый участок длинной двухпроводной линии передачи, по которой течёт переменный ток (рис. 1). Ток переменный, поэтому мгновенные значения тока, напряжения между проводами, линейной плотности электрического заряда меняются вдоль проводов.

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 2

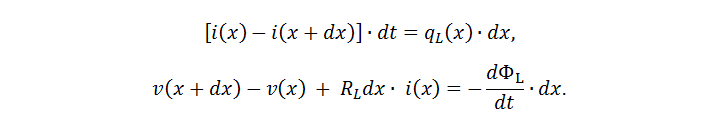

Закон сохранения заряда для участка провода и закон Фарадея для контура выглядят следующим образом:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 3

Для линии без потерь (RL = 0) и с учётом ΦL = LL ∙ i и qL = CL ∙ v получим:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 4

Эти дифференциальные уравнения приводятся к волновой форме, для которой получаем:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 5

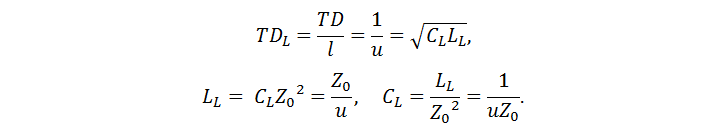

где u – скорость распространения волны, а коэффициент, связывающий ток в проводах и напряжение между проводами – волновое сопротивление. Сразу приведем полезные соотношения (TD – временная задержка линии):

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 6

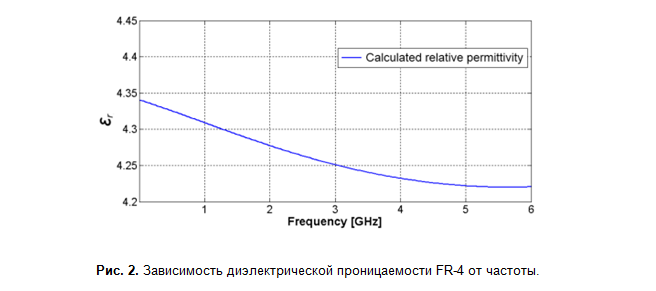

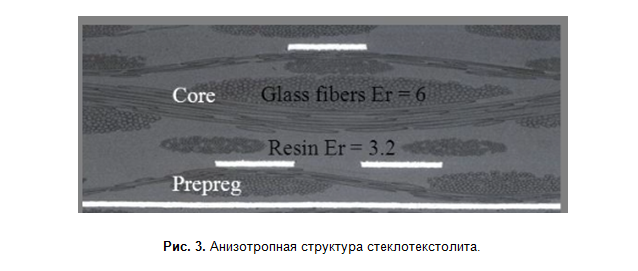

Ёмкость и индуктивность зависят от частоты, поэтому и волновое сопротивление меняется с изменением частоты. Влияние скин-эффекта на индуктивность ограничивается частотами до нескольких десятков мегагерц, в верхнем диапазоне частот она меняется незначительно. На значение ёмкости оказывает зависимость диэлектрической проницаемости материала печатной платы от частоты, а для микрополосковых линий из-за несимметричности диэлектрика ещё и эффект дисперсии. Данные для стеклотекстолита FR-4 в различных источниках отличаются, однако в качестве оценки можно принять, что диэлектрическая проницаемость снижается на 0,15-0,2 каждую декаду (рис. 2). Отличие в данных объясняется тем, что FR-4 — это класс материалов. Он состоит из стекловолокна и эпоксидной смолы, имеющих значительно отличающиеся диэлектрические проницаемости (рис. 3). Чем больше смолы в материале, тем меньше усреднённое по объёму значение диэлектрической проницаемости стеклотекстолита. Отсюда разные значения у разных производителей.

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 7

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 8

Взаимное расположение волокон стекловолокна и проводника также влияет на волновое сопротивление. Если проводник расположен над волокном, то его волновое сопротивление будет несколько выше по сравнению с соседним проводником, который попал в промежуток между волокнами. Если проводник направлен под углом к волокнам, то это приводит к периодическому изменению волнового сопротивления и резонансным эффектам на частотах в области десяток ГГц. Степень влияния значительно зависит от типа плетения стекловолокна (рис. 4). Именно поэтому существуют специализированные материалы для высокочастотных печатных плат, где влияние этих эффектов становится значимым. Параметры таких диэлектриков обладают лучшей стабильностью в широком диапазоне частот и гораздо лучше документированы.

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 9

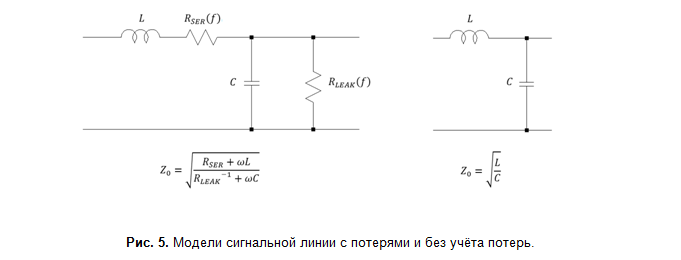

Что касается потерь (рис. 5), то для большинства практических случаев применима модель с низкими потерями (англ. low-loss model), для которой на высоких частотах потерями можно пренебречь RSER≪ ωL, RLEAK≫1⁄ωC. Такое упрощение позволило разработать эффективные модели, позволяющие с высокой точностью вычислять параметры сигнальных линий при помощи стандартных функций.

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 10

Планарные сигнальные линии были изобретены в начале 50-ых годов прошлого столетия, и для полосковых линий почти сразу были разработаны точные математические модели, а на создание точный модели анализа микрополосковой линии понадобилось несколько десятилетий. Одним из первых (в 1965 году) точные решения для частных случаев дал Гарольд Уилер, которые позже (к 1977 году) были им обобщены. Причина в несимметричности диэлектрика, которая приводит к сложному распределению электрического поля, которое ещё и зависит от частоты.

Естественно, эта модель была не единственная – и к 1988 году их накопилось достаточное количество, чтобы их было интересно сравнить. Это сделал великий и ужасный Эрик Богатин. Я наткнулся на эту статью, когда выбирал расчётную модель для калькулятора. Потом я добрался до публикаций Уилера, где много страниц крутой математики с конформными преобразованиями, и понял, что Богатин невнимательно его читал (или вообще не читал) и загрубил его модель, что повлияло на результаты сравнения. Потом эта ошибка перекочевала в 2007-ой год. При этом сам Богатин ссылается на монографию ”Microwave Transmission Line Impedance Data” некоего М.А.Р. Гунстана, но я уже не стал дальше копать, откуда ноги растут, признав виновником товарища Богатина (которого я, кстати, очень уважаю, Богатин – сила).

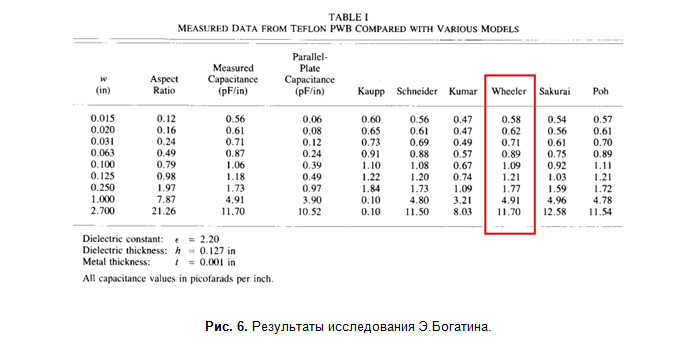

Итак, в чём суть. Богатин экспериментально измерял погонную ёмкость микрополосковых линий различной ширины (на частоте 1 кГц) и сравнивал с расчётными значениями (рис. 6).

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 11

Во всех моделях, у которых я изучал первоисточники, приводятся аналитические соотношения для волнового сопротивления. Ёмкость же рассчитывается, используя следующее соотношение:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 12

где εr – диэлектрическая проницаемость, c – скорость света. Несимметричность диэлектрика приводит к тому, что приходится изобретать эффективное значение диэлектрической проницаемости. Богатин пишет:

In the case of Wheeler [13], no model for the effective dielectric constant is offered. However, based on the suggestion by Gunsten [6], the plot for Wheeler’s model uses the effective dielectric constant from Schneider’s model.

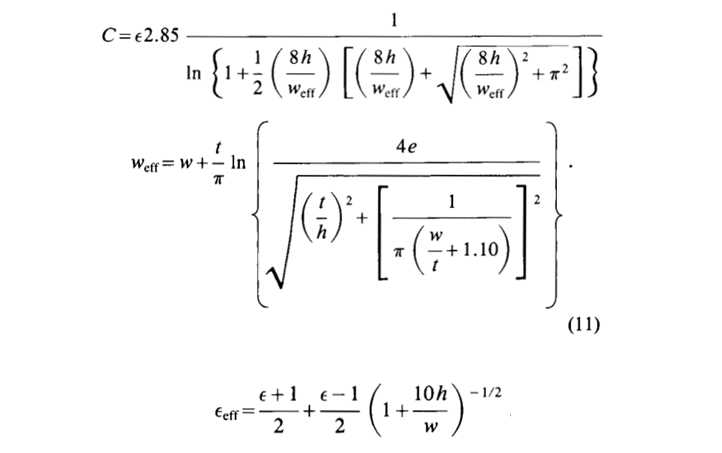

и использует гибридную модель «Уилера-Шнайдера» (результат в пФ/дюйм):

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 13

Модель даёт по результатам эксперимента неплохую точность и Богатин хвалит свой изобретённый велосипед:

The combination of Wheeler’s and Schneider’s model is found to agree with previous published data and new data presented here to better than 3 percent, and is of a form suitable for use in a spread sheet. In addition to being useful for computer simulation of specific designs, this model can yield some useful insight to add to the intuition of fabrication and design engineers

А теперь обратимся к первоисточнику. Те формулы, которые использует Богатин – это упрощённые формулы для случая без диэлектрика:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 14

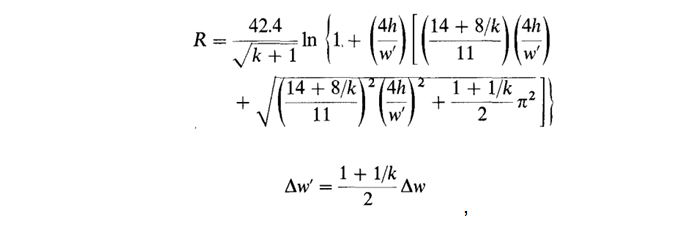

а полная модель выглядит так:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 15

здесь в обозначениях Уилера R – волновое сопротивление, k – диэлектрическая проницаемость, R1 = R(k = 1) – сопротивление без диэлектрика, ∆w – корректировка ширины, учитывающая толщину проводника, ∆w’ – корректировка с учётом влияния диэлектрика. Для эффективного значения диэлектрической проницаемости Уилер использует обозначение k' и приводит для него следующую формулу:

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 16

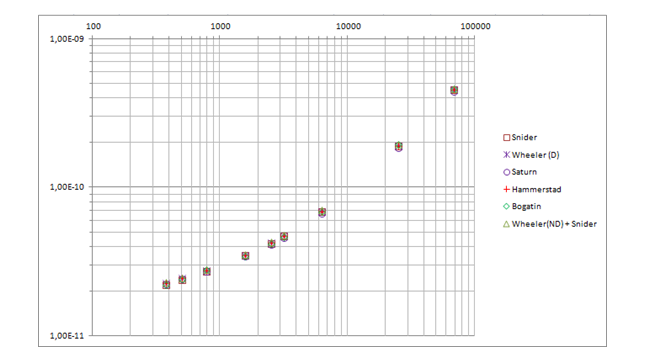

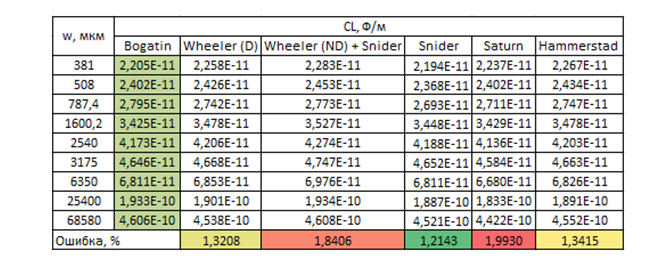

которая не так проста, конечно, как у Шнайдера, но тем не менее, она в модели есть. Я повторил расчёты Богатина, оставив самые точные модели: Шнайдера, Уилера, их гибридный вариант – и добавил результаты расчёта с помощью калькулятора Saturn PCB Toolkit и модели Хаммерстэда. Для наглядности привожу и график, и табличные данные с ошибкой относительно экспериментальных данных.

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 17

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 18

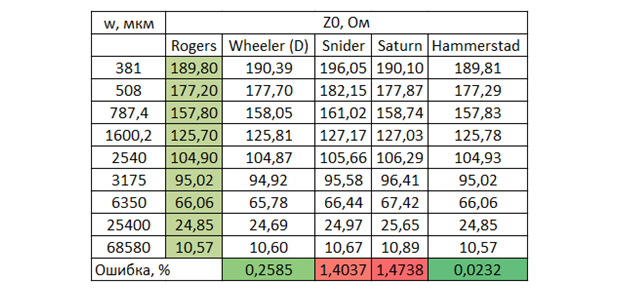

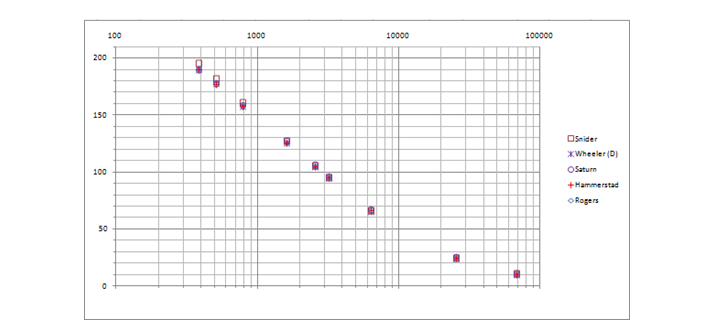

С учётом погрешностей измерения и значения диэлектрической проницаемости базового материала (2,2 ± 1%) можно сказать, что все модели хорошо коррелируют с экспериментальными данными, не зря исследователи годами формулы подгоняли. От Saturn ожидал большей точности, так как там прямо написано, что он использует «не простую, а сложную» формулу и точность сравнима с Sonnet 3D. К тому же там толщину можно только в унциях выбирать, а это либо ½ oz. (18 мкм), либо 1 oz. (35 мкм), а 1 мил (25,4 мкм) не задать. Значения в таблице приведены для ½ oz., так как они ближе к экспериментальным данным так получаются. Также очевидно, что исходная модель Уилера дала бы большую точность на этой выборке данных, поэтому мне и было за него досадно. Особенно с учётом того, что как раз-таки модель Шнайдера имеет серьёзный недостаток – она не учитывает влияние толщины проводника, что почти не влияет на ёмкость, но значимо для индуктивности и поэтому самого волнового сопротивления. Богатин значения волнового сопротивления, к сожалению, не приводит, поэтому в качестве опорного значения использовал калькулятор от уважаемой фирмы Rogers. В Saturn в это раз 1 oz. несколько лучшую точность дало, не очень мне пока понятна логика его работы. На графике видно, что при снижении ширины (где влияние толщины возрастает) Шнайдер отваливается. А Rogers, видимо, как на раз модели Хаммерстэда основан. Я первоначально на Уилере сделал, но раз большинство продвинутых калькуляторов на Хаммерстэде, то зачем от них отставать (к тому же в ней есть модель дисперсии).

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 19

SamsPcbGuide, часть 15: Волновое сопротивление микрополосковой линии, Гарольд Уилер и Эрик Богатин - 20

Собственно, на этом считаю справедливость восстановленной. Уилер — мощь. Даже Богатин иногда ошибается. Поэтому не доверяйте, проверяйте и перепроверяйте. Используйте расчёты для Ваших сигнальных линий.

P.S. Я в процессе работы над калькулятором и книгу дорабатываю, сейчас до бесплатной версии руки дошли – добавил все улучшения и исправления, которые были до этого только в полную внесены. Всем удачи!

Автор: Семен Тютюков
