Реле контроля напряжения в жилом секторе

в 14:33, , рубрики: инженерные системы, контроль напряжения, реле, ркн, Энергия и элементы питания

Сейчас уже достаточно распространённой практикой стала установка реле контроля напряжения в жилом секторе, для защиты электрооборудования от обрыва нуля, от повышенного и пониженного напряжения.

В Instagram и YouTube можно увидеть, что многие мои коллеги испытывают проблемы в этой области, после установки реле контроля напряжения от Меандр, и некоторых других производителей, которые весьма часто выходят из строя, моим коллегам приходится их менять, в основном меняют на такие же, и все повторяется вновь.

Видео о браке продукции Меандр одного из моих коллег: Брак УЗМ 50ц, замена.

Многие теперь озадачены выбором, оборудование какого производителя им использовать, хотя ответ всегда был очевиден, лучше всего использовать оборудование таких производителей, как Siemens, Schneider Electric.

Хочу здесь поделиться своим опытом и надежными решениями, которые я использую в жилом секторе.

Решение для трёхфазной сети

Реле контроля напряжения трехфазное Schneider Electric Zelio Control.

Параметры, контролируемые реле:

Отсутствие нейтрали.

Повышенное и пониженное напряжение фаза-фаза.

Повышенное и пониженное напряжение фаза-нуль.

Коммутация нагрузки посредством контактора КЭАЗ ПМ-12 250 А.

Коммутация катушки контактора КЭАЗ ПМ-12 250 А посредством контактора КЭАЗ ПМ-12 16 А.

Реле контроля напряжения в жилом секторе - 1

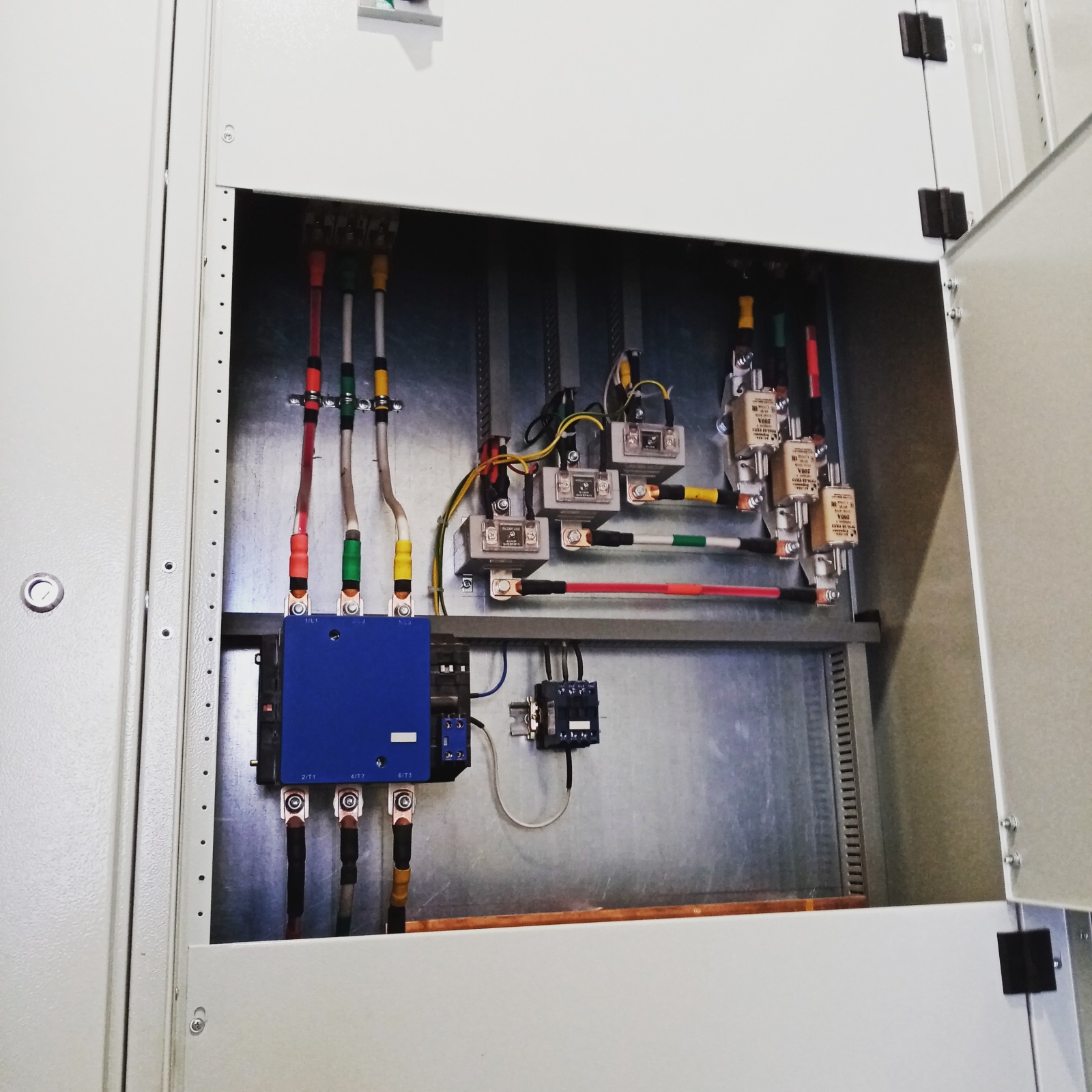

Реле контроля напряжения в жилом секторе - 2

Решение для однофазной сети

Реле контроля напряжения однофазное Schneider Electric Zelio Control.

Параметры, контролируемые реле: обнаружение повышенного и пониженного напряжения.

Коммутация нагрузки посредством контактора модульного Schneider Electric TeSys 63 А.

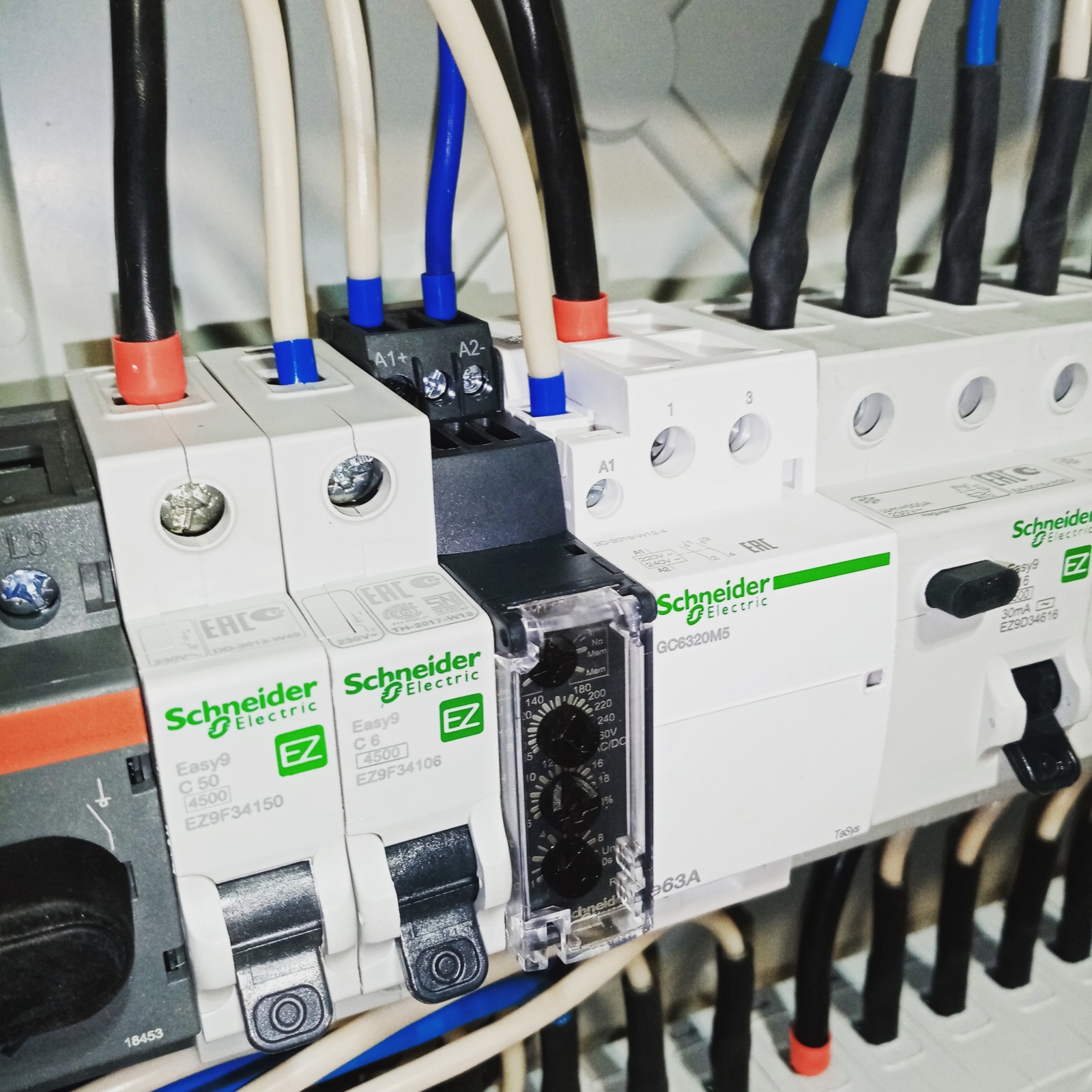

Реле контроля напряжения в жилом секторе - 3

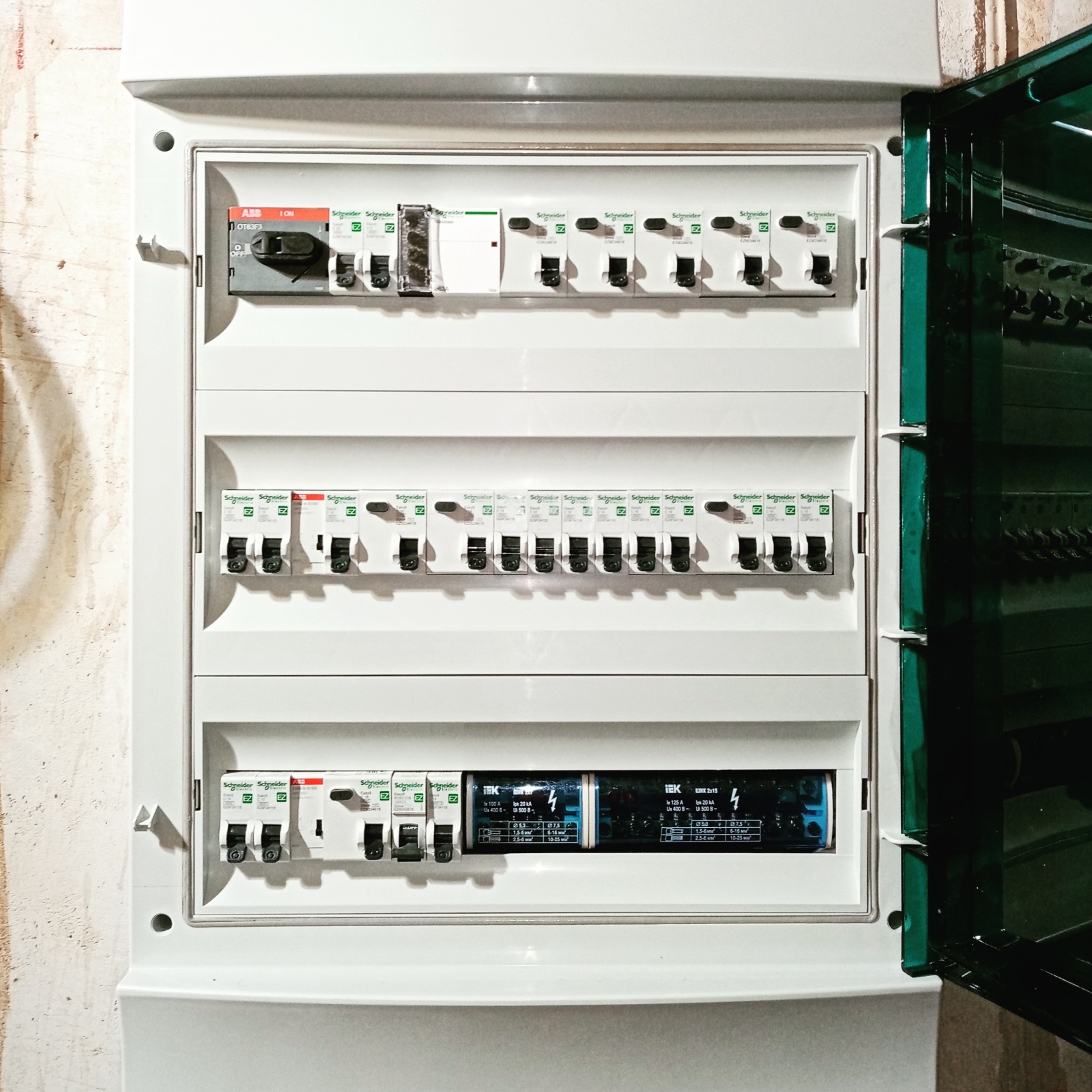

Реле контроля напряжения в жилом секторе - 4

Так же хочу отметить бесшумную работу модульного контактора TeSys производства Schneider Electric.

Данная статья не является рекламой, использую продукцию Schneider Electric, т.к. у ABB большое количество брака, а Siemens по стоимости значительно дороже и по срокам доставки ждать дольше.

Автор: Development-Service

Источник
