Привет! Начну с того, что я занимаюсь разработкой программы определения автомобильных номеров на дешевом слабомощном процессоре типа Intel ATOM Z8350. Мы получили достаточно хорошие результаты в определении российских номеров на статической картинке (до 97%) с неплохим быстродействием без применения нейронных сетей. Дело осталось за малым — работа с IP-камерой рис 1.

рис.1 Компьютер Intel ATOM Z83II и IP-камера ATIS

FFmpeg – это библиотека для создания видеоприложений или даже утилит общего назначения, которая берет на себя всю тяжелую работу по обработке видео, выполняя все декодирование, кодирование, мультиплексирование и демультиплексирование для вас.

Задача: Full HD IP-камера в стандарте h.264 передает RTSP поток. Размер распакованного кадра 1920x1080 пикселей, частота 25 кадров в секунду. Нужно получать декодированные кадры в оперативную память и каждый 25 кадр сохранять на диск.

В данном примере мы будем декодировать кадры программно. Цель — научиться использовать FFmpeg и в дальнейшем сравнить результаты, получаемые с помощью аппаратного декодирования. Вы увидите, FFmpeg – это просто!

Установка FFmpeg: многие предлагают собирать FFmpeg под свою аппаратную часть. Я же предлагаю воспользоваться сборками zeranoe, это значительно упрощает задачу. Очень важно, что сборки zeranoe включают поддержку DXVA2, что пригодится нам в дальнейшем для аппаратного декодирования.

Переходим на сайт https://ffmpeg.zeranoe.com/builds/ и качаем 2 архива shared и dev перед этим выбрав 32 или 64 бит. В архиве dev хранятся библиотеки (.lib) и include. Архив shared содержит необходимые .dll которые необходимо будет переписать в папку с вашей будущей программой.

Итак создадим на диске C: папку ffmpeg. В нее мы перепишем файлы из архива dev.

Подключение FFmpeg к Visual Studio 2017: создаем новый проект. Заходим в свойства проекта (Проект — свойства ). Далее C/C++ и выбираем «Дополнительные каталоги включаемых файлов». Задаем значение: «C:ffmpegdevinclude;». После этого идем в Компоновщик-Дополнительные каталоги библиотек и задаем значение «C:ffmpegdevlib;». Все. FFmpeg подключен к нашему проекту.

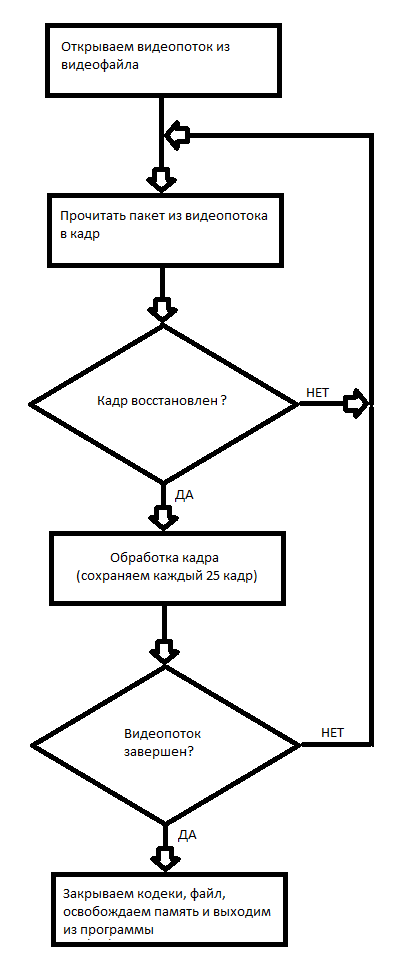

Первый проект с FFmpeg: программное декодирование видео и запись каждого 25 кадра на диск. Принцип работы с видео файлом в FFmpeg представлен в блок-схеме рис.2

рис.2 Блок-схема работы с видеофайлом.

Здесь код проекта C++

// 21 апреля 2019
// Данный пример, немного исправленный, взят с http://dranger.com/ffmpeg/tutorial01.html
//
#include "pch.h"

extern "C"
{
#include <libavcodec/avcodec.h>
#include <libavformat/avformat.h>
#include <libswscale/swscale.h>
#include <libavformat/avio.h>
#include <libavutil/pixdesc.h>
#include <libavutil/hwcontext.h>
#include <libavutil/opt.h>
#include <libavutil/avassert.h>
#include <libavutil/imgutils.h>
#include <libavutil/motion_vector.h>
#include <libavutil/frame.h>
}
<cut />
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#pragma comment(lib, "avcodec.lib")
#pragma comment(lib, "avformat.lib")
#pragma comment(lib, "swscale.lib")
#pragma comment(lib, "avdevice.lib")
#pragma comment(lib, "avutil.lib")
#pragma comment(lib, "avfilter.lib")
#pragma comment(lib, "postproc.lib")
#pragma comment(lib, "swresample.lib")

#define _CRT_SECURE_NO_WARNINGS
#pragma warning(disable : 4996)

// compatibility with newer API
#if LIBAVCODEC_VERSION_INT < AV_VERSION_INT(55,28,1)
#define av_frame_alloc avcodec_alloc_frame
#define av_frame_free avcodec_free_frame
#endif

void SaveFrame(AVFrame *pFrame, int width, int height, int iFrame) {
	FILE *pFile;
	char szFilename[32];
	int  y;

	// Создаем или открываес файл для записи изображения
	sprintf(szFilename, "frame%d.ppm", iFrame);
	pFile = fopen(szFilename, "wb");
	if (pFile == NULL)
		return;

	// Записуем заголовок файла
	fprintf(pFile, "P6n%d %dn255n", width, height);

	// Записуем пиксельные данные
	for (y = 0; y < height; y++)
		fwrite(pFrame->data[0] + y * pFrame->linesize[0], 1, width * 3, pFile);

	// Закрываем файл
	fclose(pFile);
}
<cut />
int main(int argc, char *argv[]) {
	AVFormatContext   *pFormatCtx = NULL;
	int               i, videoStream;
	AVCodecContext    *pCodecCtxOrig = NULL;
	AVCodecContext    *pCodecCtx = NULL;
	AVCodec           *pCodec = NULL;
	AVFrame           *pFrame = NULL;
	AVFrame           *pFrameRGB = NULL;
	AVPacket          packet;
	int               frameFinished;
	int               numBytes;
	uint8_t           *buffer = NULL;
	struct SwsContext *sws_ctx = NULL;

	if (argc < 2) {
		printf("Please provide a movie filen");
		return -1;

	}
	// Регистрируем все форматы и кодеки
	av_register_all();

	// Пробуем открыть видео файл
	if (avformat_open_input(&pFormatCtx, argv[1], NULL, NULL) != 0)
		return -1; // Не могу открыть файл

				   // Пробуем получить информацию о потоке
	if (avformat_find_stream_info(pFormatCtx, NULL) < 0)
		return -1;

				   // Получаем подробную информацию о файле: продолжительность, битрейд, контейнер и прочее
	av_dump_format(pFormatCtx, 0, argv[1], 0);

	// Находим первый кард
	videoStream = -1;
	for (i = 0; i < pFormatCtx->nb_streams; i++)
		if (pFormatCtx->streams[i]->codec->codec_type == AVMEDIA_TYPE_VIDEO) {
			videoStream = i;
			break;
		}
	if (videoStream == -1)
		return -1; // Не нашли
<cut />
				   // Указатель куда будут сохраняться данные
	pCodecCtxOrig = pFormatCtx->streams[videoStream]->codec;
	// Находим подходящий декодер для файла
	pCodec = avcodec_find_decoder(pCodecCtxOrig->codec_id);
	if (pCodec == NULL) {
		fprintf(stderr, "Unsupported codec!n");
		return -1; // Декодер не найден
	}
	// Копируем контекст
	pCodecCtx = avcodec_alloc_context3(pCodec);
	if (avcodec_copy_context(pCodecCtx, pCodecCtxOrig) != 0) {
		fprintf(stderr, "Couldn't copy codec context");
		return -1; // Ошибка копирования
	}

	// Открываем кодек
	if (avcodec_open2(pCodecCtx, pCodec, NULL) < 0)
		return -1; // Не смогли открыть кодек

				   // Здесь будет храниться кадр
	pFrame = av_frame_alloc();

	// Здесь храниться кадр преобразованный в RGB
	pFrameRGB = av_frame_alloc();
	if (pFrameRGB == NULL)
		return -1;

	// Определяем необходимый размер буфера и выделяем память
	numBytes = avpicture_get_size(AV_PIX_FMT_RGB24, pCodecCtx->width,
		pCodecCtx->height);
	buffer = (uint8_t *)av_malloc(numBytes * sizeof(uint8_t));
	//  Связуем кадр с вновь выделенным буфером.
	avpicture_fill((AVPicture *)pFrameRGB, buffer, AV_PIX_FMT_RGB24,
		pCodecCtx->width, pCodecCtx->height);

	// Инициализируем SWS context для программного преобразования полученного кадра в RGB
	sws_ctx = sws_getContext(pCodecCtx->width,
		pCodecCtx->height,
		pCodecCtx->pix_fmt,
		pCodecCtx->width,
		pCodecCtx->height,
		AV_PIX_FMT_RGB24,
		SWS_BILINEAR,
		NULL,
		NULL,
		NULL
	);

<cut />
	// Читаем кадры и каждый 25 копируем на диск
	i = 0;
	while (av_read_frame(pFormatCtx, &packet) >= 0) {
		// Это пакет видео потока?
		if (packet.stream_index == videoStream) {
			// Декодируем видео кадр
			avcodec_decode_video2(pCodecCtx, pFrame, &frameFinished, &packet);

			// Мы получили видео кадр?
			if (frameFinished) {
				// Преобразуем кадр в RGB
				sws_scale(sws_ctx, (uint8_t const * const *)pFrame->data,
					pFrame->linesize, 0, pCodecCtx->height,
					pFrameRGB->data, pFrameRGB->linesize);

				// Сохраняем кадр на диск
				if (++i % 25 == 0) SaveFrame(pFrameRGB, pCodecCtx->width, pCodecCtx->height,i);

			}
		}

		// Освобождаем пакет
		av_free_packet(&packet);
	}

	// Освобождение памяти и закрытие кодеков
	av_free(buffer);
	av_frame_free(&pFrameRGB);

	av_frame_free(&pFrame);

	avcodec_close(pCodecCtx);
	avcodec_close(pCodecCtxOrig);

	avformat_close_input(&pFormatCtx);

	return 0;
}

Т.к. у меня IP-камера имеет IP 192.168.1.168, то вызов программы:

decode.exe rtsp://192.168.1.168

Также данный пример умеет декодировать и видеофайлы, достаточно указать место его размещения.

И так, в этом примере мы научились программно декодировать видео файлы и сохранять полученные кадры на диск. Кадры сохраняются в формате .ppm. Для открытия этих файлов вы можете воспользоваться IrfanView 64 или GIMP в Windows.

Вывод: программное декодирование потока RTSP Full HD H.264 занимает до двух ядер Intel ATOM Z8350 к тому же периодически происходит потеря пакетов, из-за чего часть кадров декодировано неправильно. Данный способ более применим для декодирования записанных видео файлов, т. к. не нужна работа в реальном масштабе времени.

В следующей статье я расскажу, как аппаратно декодировать RTSP поток.

Архив с проектом

Работающая программа

Ссылки на материалы по FFmpeg:

1. Учебник по работе с FFmpeg, немного устарел.
2. Разная полезная информация по FFmpeg.
3. Информация по использованию различных библиотек, предоставляемых FFmpeg.
