Как сравнить светодиодную лампу и лампу накаливания

в 9:03, , рубрики: лампа, лампа накаливания, люмены, мощность, Научно-популярное, световой поток, умный дом, физика

Какую светодиодную лампу мы имеем правом назвать лампой прямой замены лампы накаливания мощностью 60 Вт, 75 Вт, 100 Вт…?

Как сравнить светодиодную лампу и лампу накаливания - 1

Корректность сопоставления светодиодных ламп с лампами накаливания по световому потоку – один из вопросов, проясненных в результате публичного обсуждения критериев оценки конкурса на Евразийскую светотехническую премию. В обсуждении приняли участие редакция журнала «Светотехника», коллектив ВНИСИ им. С.И.Вавилова и специалисты НИИИС им. А.Н.Лодыгина.


Минимальное значение светового потока ламп накаливания бытового и аналогичного общего освещения типовых мощностей устанавливает «ГОСТ Р 52706-2007 Лампы накаливания вольфрамовые…». Ориентироваться в этом солидном документе помогут следующие ориентиры:

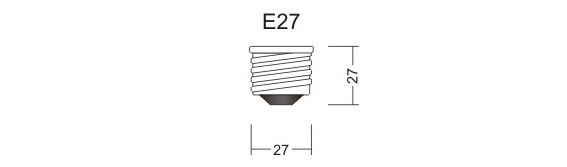

1) Тип цоколя: Е27. Или подробнее – Е27/27, что означает резьбовой цоколь Эдисона с максимальным диаметром резьбы 27 мм и полной длиной 27 мм.

Как сравнить светодиодную лампу и лампу накаливания - 2

2) Напряжение питания 230 В. В России с 2003 года номинальное напряжение в сети переменного тока в соответствии с ГОСТ 29322-92 составляет общеевропейские 230 В. В седьмом издании ПУЭ, издание которого завершилось в том же 2003-м году, исправление внести не успели, и многие до сих пор уверены, что «в розетках 220 В».

Как сравнить светодиодную лампу и лампу накаливания - 3

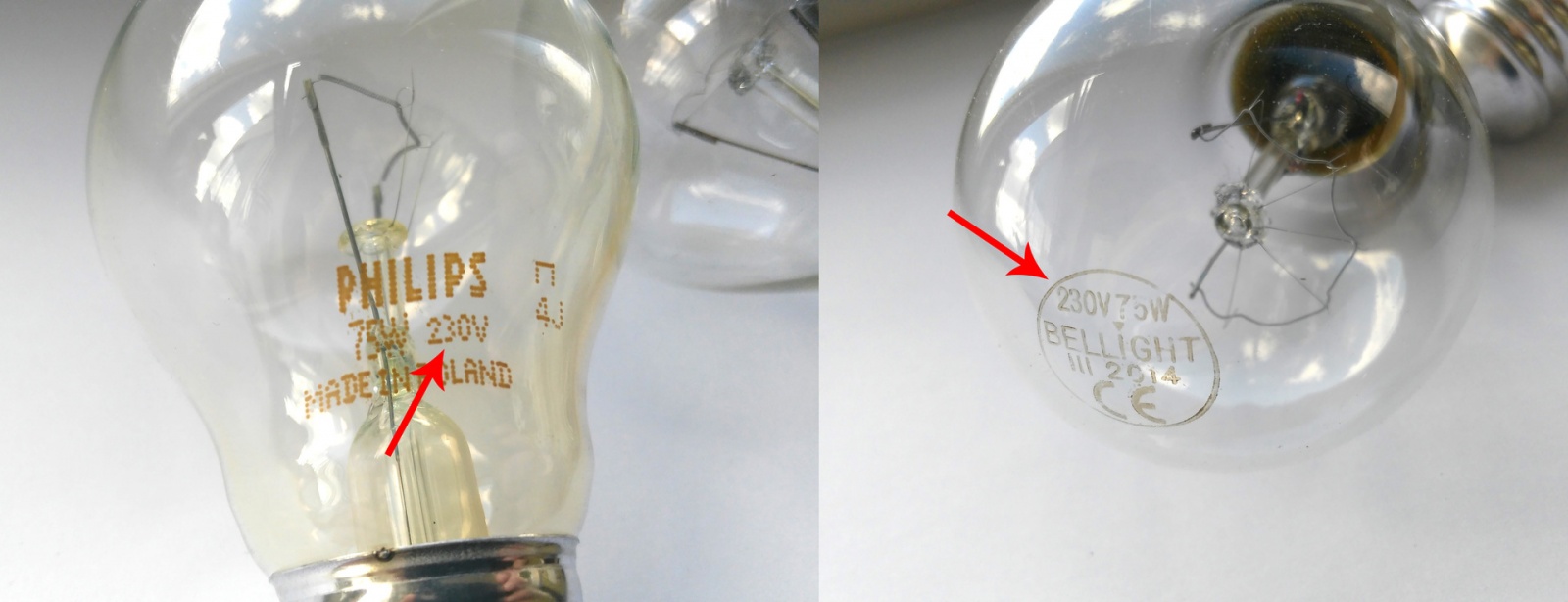

Лампы накаливания предназначены для работы в сети переменного тока 230В.

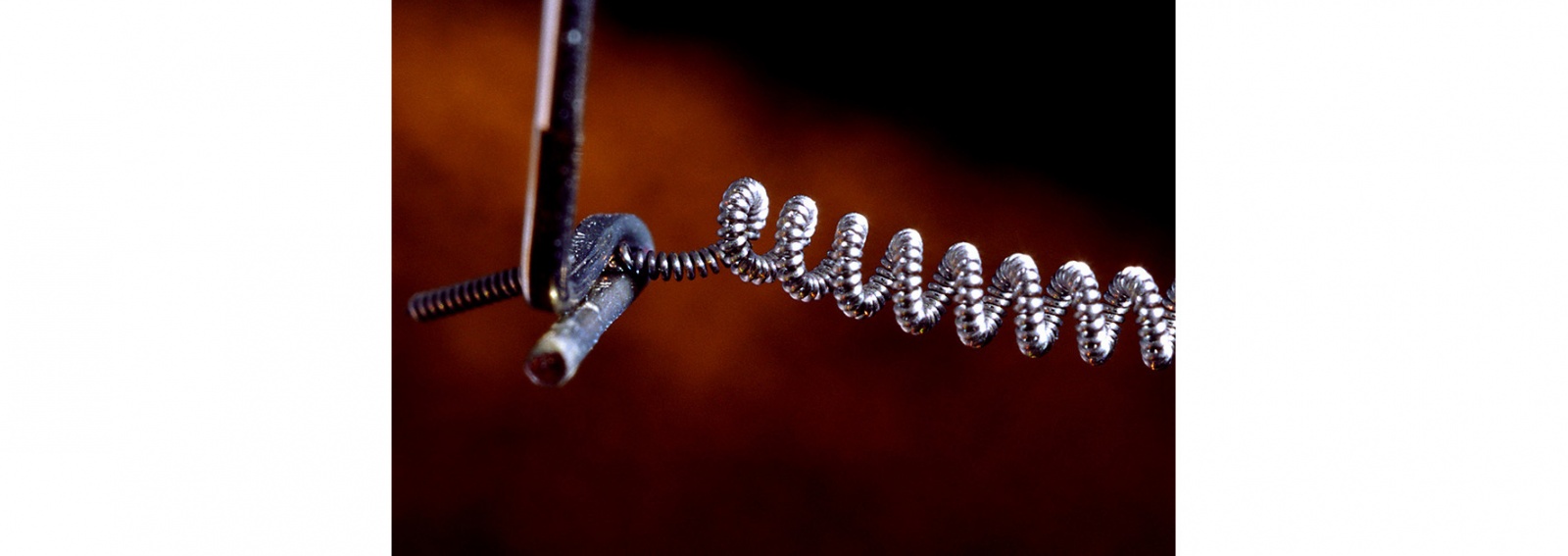

3) Световой поток – «H», то есть соответствующий биспиральным лампам. Иные не производятся. (Но так как моноспиральные лампы никто не отменял, если дело дойдет до суда, производитель будет защищаться, указывая на световые потоки моноспиральных ламп «N».)

Как сравнить светодиодную лампу и лампу накаливания - 4
Развитая поверхности биспирали: конвективный тепловой поток к стенкам колбы в пересчете на единицу светоизлучающей поверхности нити меньше – КПД больше.

4) Типовой световой поток определяется для лампы с прозрачной колбой. Молочное покрытие колбы, оправдывающее снижение светового потока на 20% от номинала в расчет не принимается. При нормальной эксплуатации попадание в поле зрения человека такого яркого объекта как нить накаливания или молочная колба должно быть исключено. Лампа накаливания с молочной колбой – некий компромисс при использовании в декоративных светильниках без светорассеивателя и защитного угла, и ее световой поток не может быть ориентиром.

Как сравнить светодиодную лампу и лампу накаливания - 5

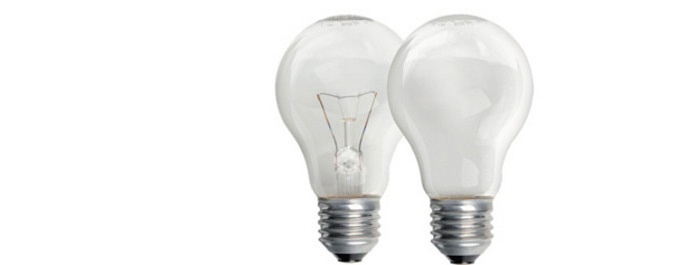

Для ламп накаливания с молочной колбой допускается снижение светового потока на 20% от номинала, но это значение не может быть ориентиром для энергосберегающей лампы вне зависимости от типа колбы.

5) Снижение светового потока ламп накаливания во время эксплуатации при сравнении не учитывается, так как характерно для любых источников, в том числе светодиодных. В этом отношении непродолжительность времени жизни лампы накаливания является ее достоинством, так как вынуждает регулярно заменять источник света на новый с номинальным световым потоком.

Как сравнить светодиодную лампу и лампу накаливания - 6

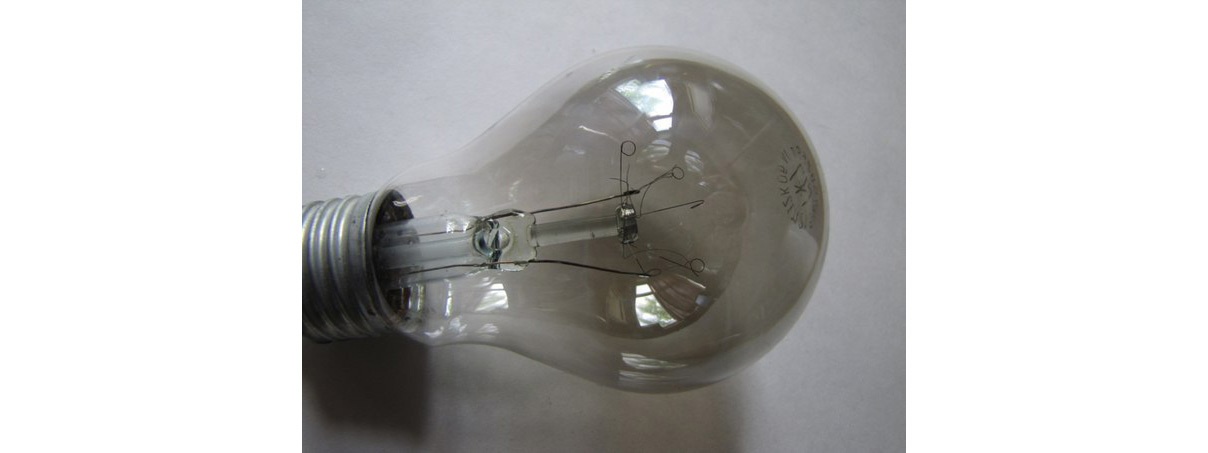

Испаряющийся вольфрам оседает на стенках колбы и со временем снижает световой поток лампы, но короткий срок жизни лампы накаливания определяет частое обновление источника света, и восстановление светового потока осветительного прибора до номинального.

Итак: минимальные значения светового потока для ламп, соответствующих перечисленным требованиям из ГОСТ Р 52706-2007:

Как сравнить светодиодную лампу и лампу накаливания - 7

Из таблицы следует, что светодиодная лампа со световым потоком 600 лм не является эквивалентом лампы накаливания 60 Вт, а 1000 лм – не является эквивалентом лампы накаливания 100 Вт. Даже если производитель проводит сравнение с существующими только на бумаге моноспиральными лампами.

График заивисимости для всего диапазона 25…200 Вт:

Как сравнить светодиодную лампу и лампу накаливания - 8

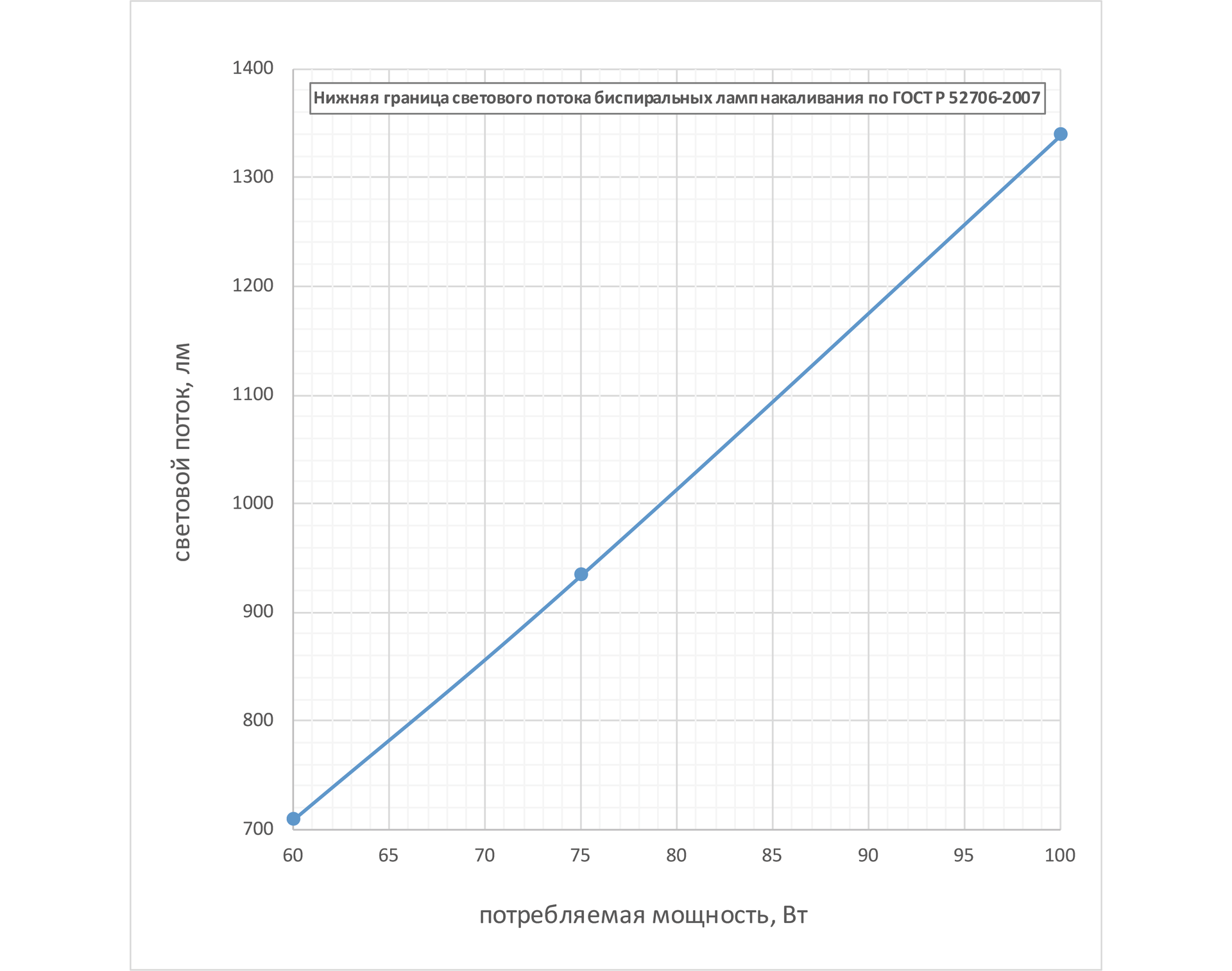

И крупнее актуальный участок 60…100 Вт.

Как сравнить светодиодную лампу и лампу накаливания - 9

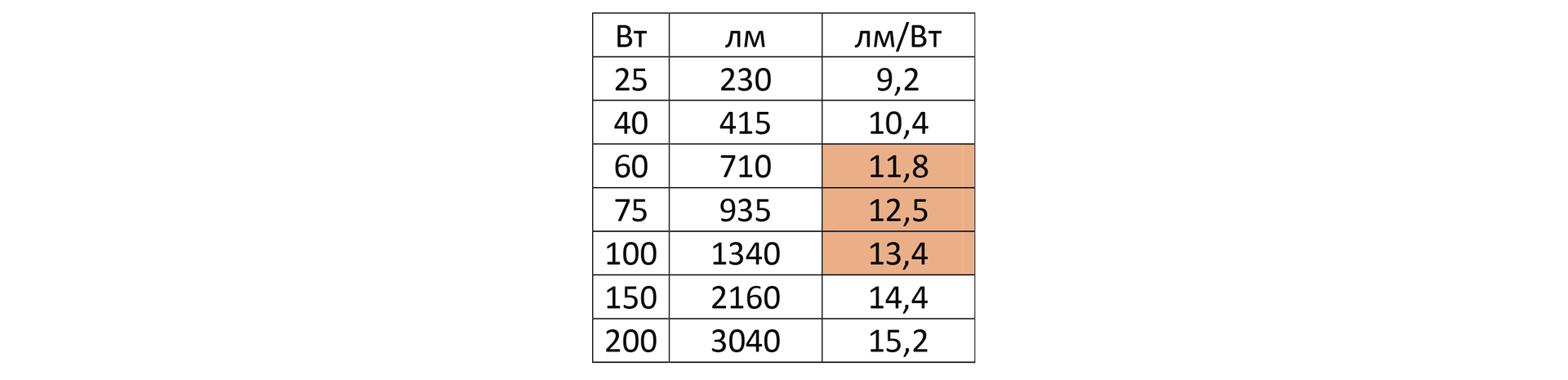

Если задаться вопросом – какой же лампе соответствует произвольный световой поток, либо воспользуемся приведенным выше графиком, либо посчитаем отношение светового потока к потребляемой мощности для ламп накаливания.

Как сравнить светодиодную лампу и лампу накаливания - 10

Видно, что с ростом мощности эффективность ламп накаливания растет, но в диапазоне 60-100 Вт, в котором находится большинство эксплуатируемых сегодня ламп накаливания и их аналогов, световая отдача незначительно отличается от среднего значения 12,5 лм/Вт. И для грубой оценки лампы с световым потоком, например, 860 лм можно провести несложные расчеты 860 лм / 12,5 лм/Вт=68,8 Вт и сказать что данная лампа является эквивалентом лампы накаливания мощностью ориентировочно 70 Вт. Но поскольку бытовой лампы такой мощности не существует, а до эквивалента 75 Вт лампа не дотягивает, корректно называть данную лампу эквивалентом лампы накаливания мощностью 60 Вт.

_______________

Лампа на заглавной иллюстрации с номинальным световым потоком 710 лм и мощностью 6 Вт куплена мной десять дней назад в киоске около проходной завода «Лисма» за 190р. А затем обсуждена на метрологической сессии III Светотехнического форума, где саранские специалисты подтвердили корректность заявленных характеристик ламп этой серии.
Лампа куплена после экскурсии по заводу, где нам показали производство ламп накаливания, объемы продаж которых в последнее время растут в связи с отказом населения от энергосберегающих (но не деньгосберегающих) КЛЛ. Очевидно, что в связи с быстрым падением цен на светодиодные лампы при их высокой надежности (я окончательно отказался от КЛЛ в пользу светодиодных около трех лет назад, и с тех пор в моем доме из полутора десятков светодиодных ламп не вышла из строя ни одна), спрос на лампы накаливания вскоре снова упадет. И поэтому Лисма в традиционный стеклянный корпус (себестоимостью 4р. 50 коп.) ставит миниатюрный драйвер и светодиодные «нити». Получается светодиодная лампа идентичная по внешнему виду, габаритам и массе лампе накаливания, на замену которой предназначена. И она действительно эквивалентна световому потоку лампы накаливания 60 Вт.

Пост написан, чтобы ответить на ваши вопросы, собрать комментарии и пожелания, и с учетом замечаний рецензентов быть опубликованным в №4 за 2015г журнала «Светотехника». До этого момента публикация данной информации в любом другом светотехническом издании «не является подлинной» ). После публикации вместо этих строчек появиться ссылка.
