Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

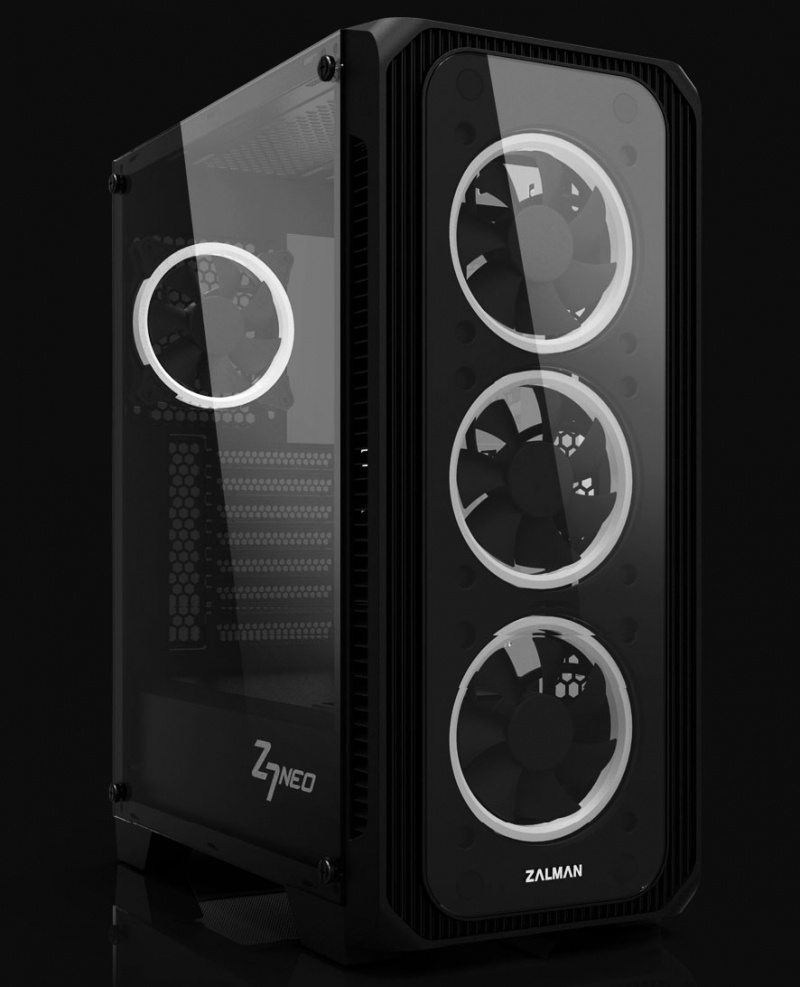

Новый корпус Zalman Z7 Neo был представлен весной этого года, а до российских магазинов добрался совсем недавно. Устройство относится к бюджетному классу, но, благодаря сразу двум панелям из закалённого стекла и четырём вентиляторам с настраиваемой RGB-подсветкой, резко выделяется на фоне того безличия и однообразия, которое царит в этом классе компьютерных корпусов. Кроме этого, «Нео» сделали совместимым с системами жидкостного охлаждения, радиаторы которых могут достигать в длину 360-мм, а также оснастили пылевыми фильтрами. В общем, корпус получился как минимум интересный, поэтому мимо его обзора и тестирования мы пройти никак не могли.

⇡#Технические характеристики

Название модели Zalman Z7 Neo
Тип корпуса Midi-Tower
Размеры (В × Ш × Д), мм 460 × 213 × 420
Вес, кг 7,2
Боковая панель Закалённое стекло толщиной 4 мм
Цвет Чёрный
Материал Сталь 0,6 мм, чёрный АБС-пластик, стекло
Штатная система охлаждения Передние вентиляторы (вдув): 120 × 120 × 25 мм, 2 шт. (модель Zalman RGB Led Ring, 1200 об/мин).
Задний вентилятор (выдув): 120 × 120 × 25 мм, 2 шт. (модель Zalman RGB Led Ring, 1200 об/мин)
Отсеки для накопителей 0 × 5,25’’
2 × 3,5’’
2(4) × 2,5’’
Слоты расширения, шт. 7
Совместимость с материнскими платами 6,7 × 6.,” (Mini ITX), 9,6 × 9,6” (Micro ATX), 12 × 9,6” (ATX)
Порты вводы/вывода USB 3.0 × 1, USB 2.0 × 2, HD Audio × 1
Поддержка блоков питания Любой PS/2-совместимый блок питания
Максимальная длина блока питания, мм 160
Максимальная высота кулера, мм 180
Максимальная длина видеокарт, мм 355
Пылевые фильтры, шт. 2
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Передняя панель: 3 × 120 мм
Верхняя панель: 2 × 120 мм или 2 × 140 мм;
Задняя панель: 1 × 120 мм;
Основание и боковые панели: не предусмотрено
Возможность установки радиаторов СЖО Передняя панель: от 120 до 360 мм;
Верхняя панель: от 120 до 240 мм;
Задняя панель: 120 мм;
Основание и боковые панели: не предусмотрено
Гарантия производителя, лет 1
Страна производства Китай
Розничная стоимость, 4 890

⇡#Упаковка и комплектация

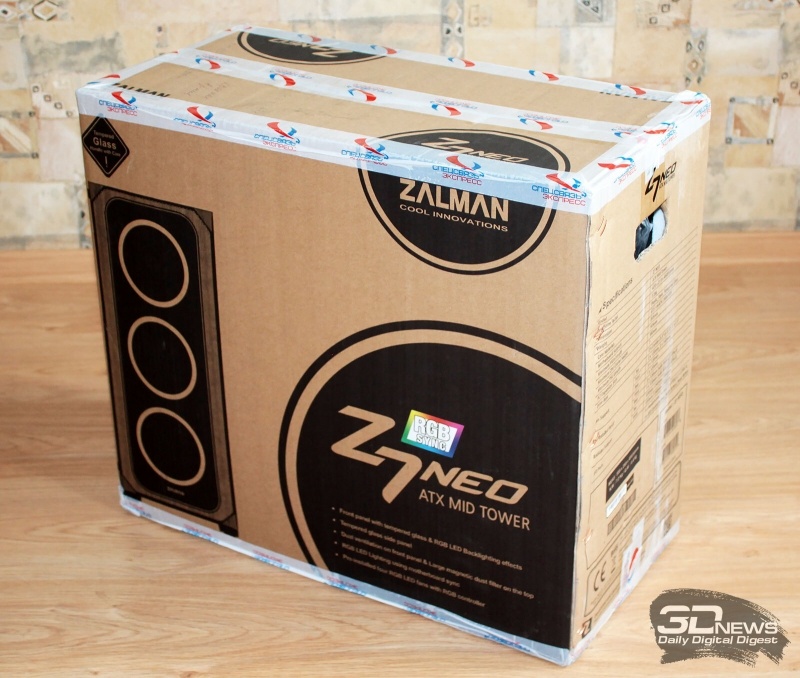

Zalman Z7 Neo поставляется в картонной коробке средних размеров. На упаковке можно найти названия компании-производителя и корпуса, а также его подробные технические характеристики.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

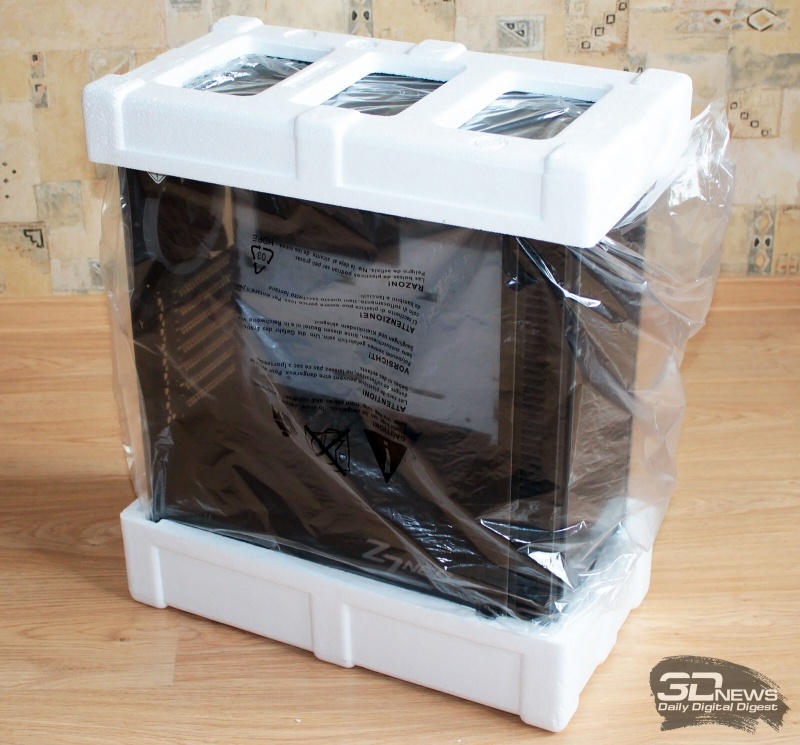

Внутри коробки корпус вставлен между двумя пенопластовыми боковинами и дополнительно облачён в полиэтиленовый пакет.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

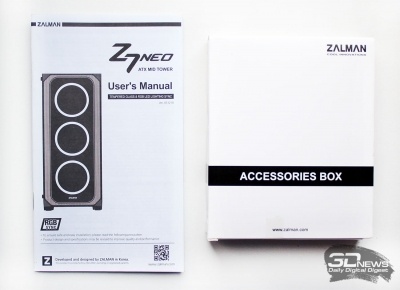

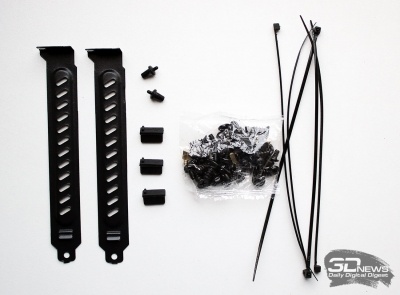

Коробочка с комплектующими и инструкция расположены в одном из двух отсеков для установки 3,5-дюймовых накопителей. Внутри находятся две перфорированные пластины для PCI-E слотов, силиконовые заглушки для портов передней панели корпуса и винты крепления с пластиковыми стяжками.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Как и большинство комплектующих, Zalman Z7 Neo выпускается в Китае и обеспечивается однолетней гарантией. Стоимость корпуса на российском рынке составляет немногим менее пяти тысяч рублей.

⇡#Дизайн

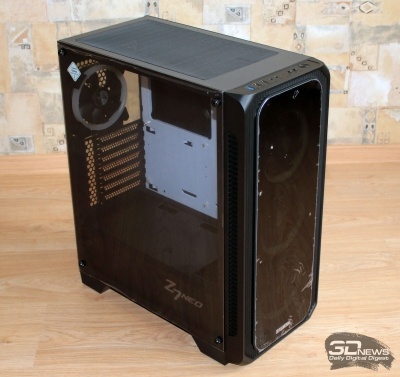

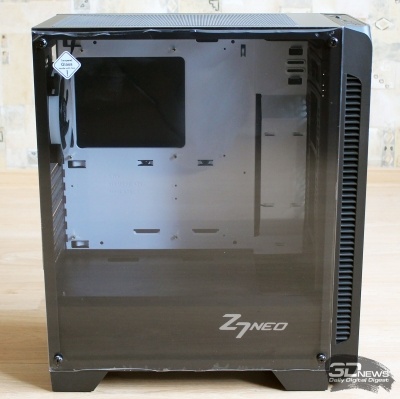

Дизайн Zalman Z7 Neo лаконичен и выдержан в лучших традициях бюджетных корпусов. Оригинальность ему придают боковая и передняя панели, выполненные из 4-мм стекла. Не будь их, корпус попросту ничем бы не выделялся из общей массы компьютерных корпусов, в большинстве своём представляющих собой чёрные параллелепипеды.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Отметим, что оба стекла с обеих сторон дополнительно защищены плёнками, которые нужно будет снять перед началом эксплуатации корпуса. Противоположная основному стеклу боковая стенка полностью глухая — она выполнена из металла толщиной 0,6 мм. Никакой звукоизоляции у неё нет.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

По габаритам Zalman Z7 Neo можно назвать компактным корпусом: его высота равна 460 мм, толщина – 213 мм, а длина – 420 мм. Весит он 7,2 кг, но если бы не было стёкол, то с такой толщиной металла он оказался бы килограмма на полтора легче.

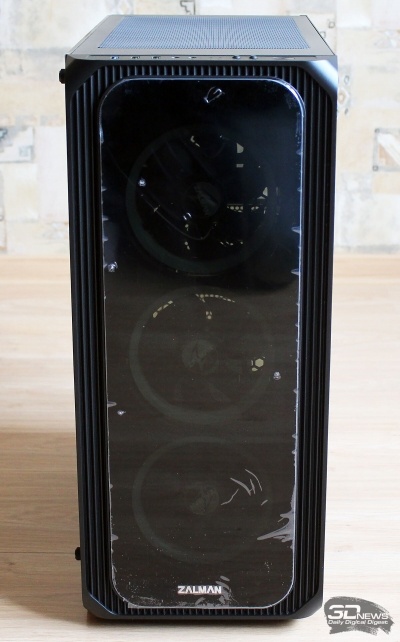

Передняя панель корпуса полностью глухая — она ведь закрыта той самой стеклянной панелью со скруглёнными углами. Стекло чуть меньше самой панели, а оставшуюся площадь закрывает пластик с рифлёной, как у чипсов Lays, структурой.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

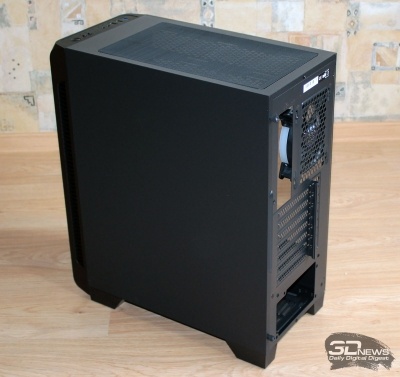

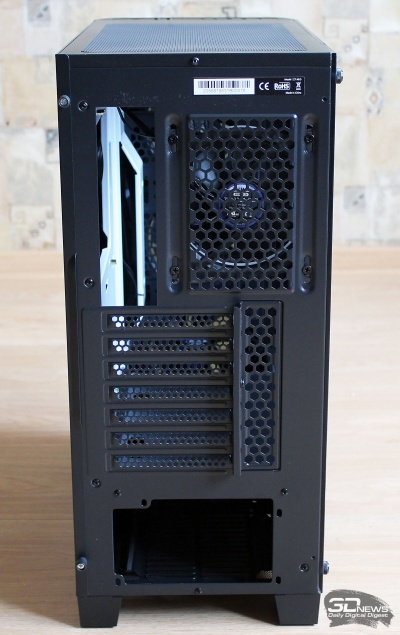

На задней стенке корпуса всё стандартно: снизу отсек под блок питания, выше панели под PCI-E слоты, а ещё выше — окно под интерфейсную панель материнской платы и перфорированное посадочное место под 120-мм вентилятор. Отверстий под шланги для системы охлаждения на задней панели нет.

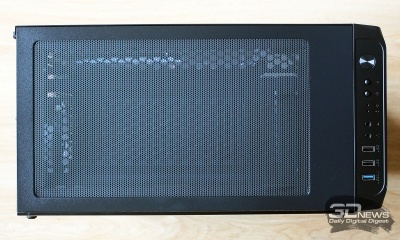

Верхняя и нижняя панели корпуса выполнены из металла. И там, и там есть перфорация: сверху под дополнительные вентиляторы или систему жидкостного охлаждения, а снизу – под блок питания.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

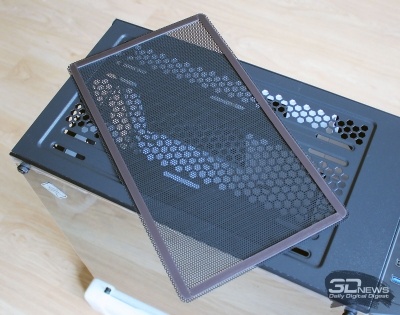

Обе эти зоны закрыты металлическими мелкоячеистыми фильтрами. Верхний крепится на магнитных полосках, а нижний просто вставляется в проушины. Это наиболее часто встречающееся решение для бюджетных моделей корпусов.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

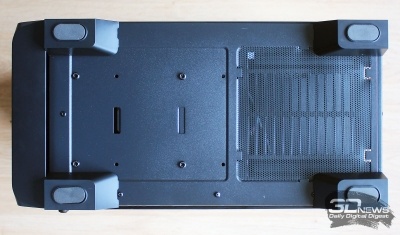

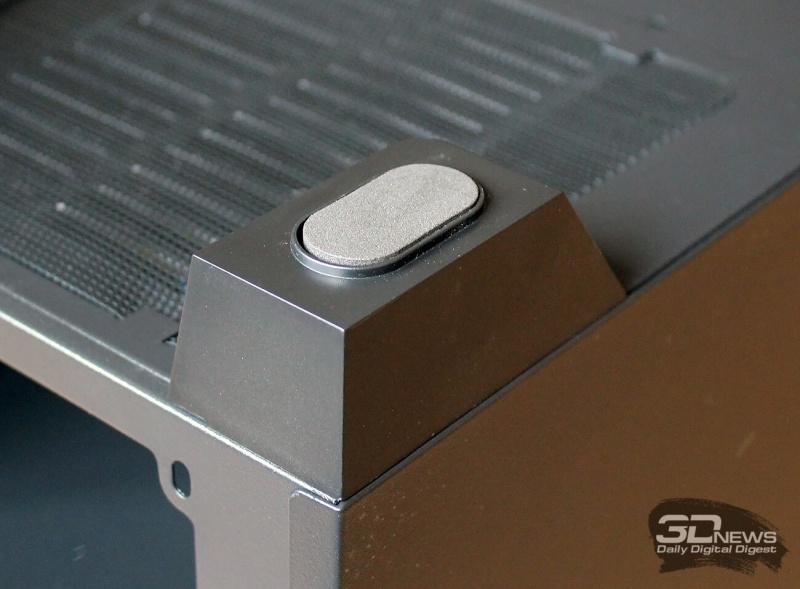

Опорами для корпуса служат четыре пластиковые ножки высотой 35 мм. На основании каждой ножки приклеен мягкий материал, чем-то напоминающий плотный пенопласт.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Благодаря таким ножкам корпус будет приподнят над поверхностью стола или пола для лучшей вентиляции и одновременно не будет скользить.

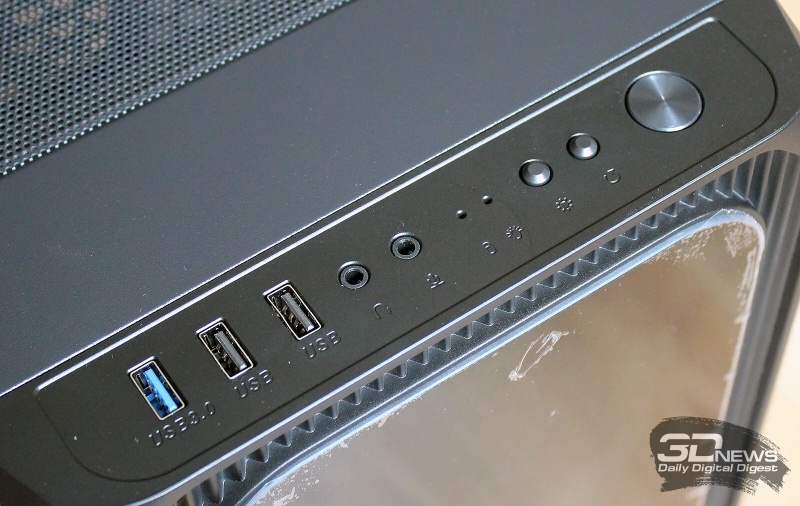

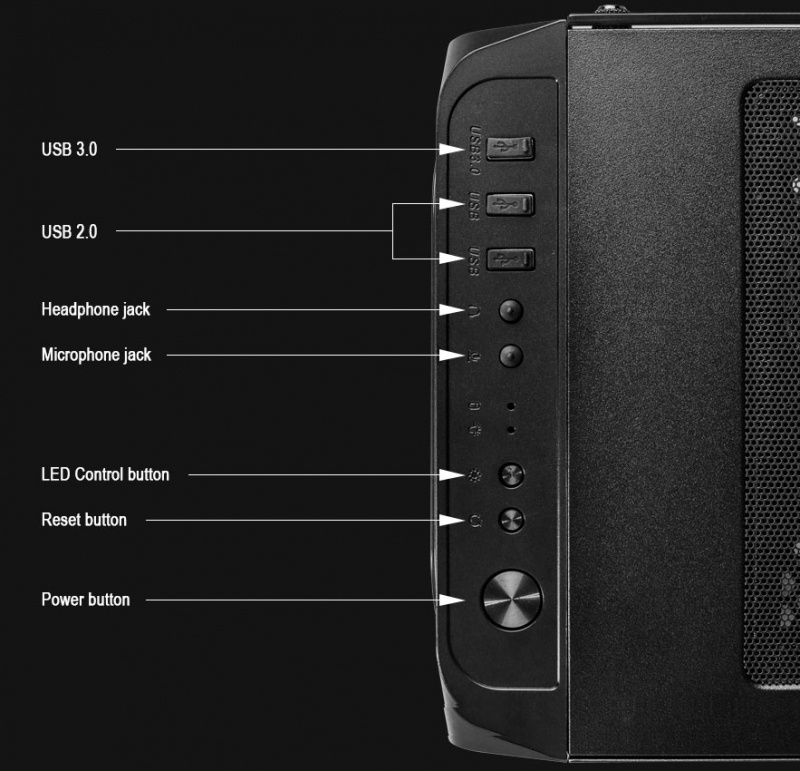

Порты и органы управления корпуса расположены на верхнем торце передней панели.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Среди них один USB 3.0, пара USB 2.0, выходы для наушников и микрофона, индикаторы питания и активности жёстких дисков, а также кнопки управления подсветкой, сброса и включения.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Добавим, что для портов USB предусмотрены силиконовые заглушки, защищающие их от попадания пыли и жидкостей.

⇡#Внутреннее строение

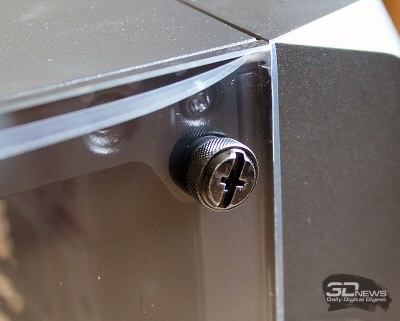

Чтобы детальнее понять внутреннее строение Zalman Z7 Neo, давайте разберём его. Боковая стеклянная панель закрепляется на металлических винтах с накатанной головкой, а резиновые втулки обеспечивают бережное прижатие стекла.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

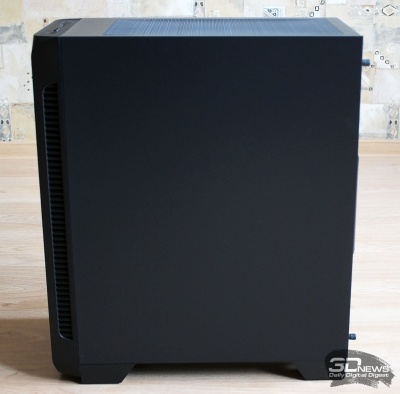

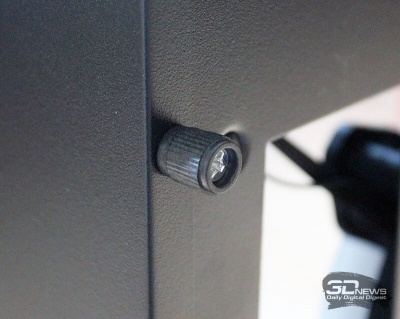

В свою очередь, противоположная металлическая панель закрепляется на винтах с пластиковой головкой, которые при отворачивании не остаются в панели, что не очень практично. Для более удобного снятия панели (сдвигом назад) в ней есть выштампованный изгиб в торце.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

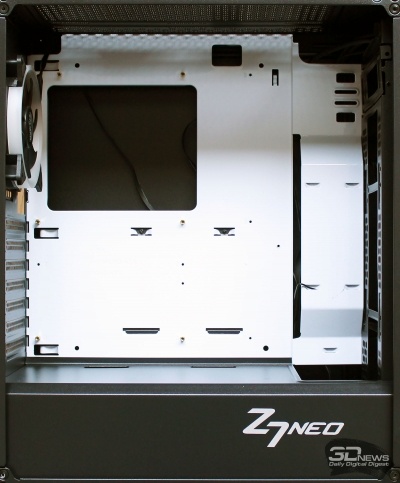

В основной рабочей зоне корпуса отсутствуют пятидюймовые отсеки и корзины для накопителей, поэтому она очень просторна, а дополнительный визуальный объём ей придаёт белый поддон материнской платы.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Кстати, если присмотреться, то спереди сверху всё же есть одно посадочное место под устройство формата 5,25 дюйма, хотя закрепляться оно будет только с одной стороны.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Добавим здесь, что максимальная длина видеокарт в корпусе Zalman Z7 Neo может составлять 355 мм, но если в передней части корпуса будет установлена СЖО, то длина видеокарт не должна превышать 290 мм.

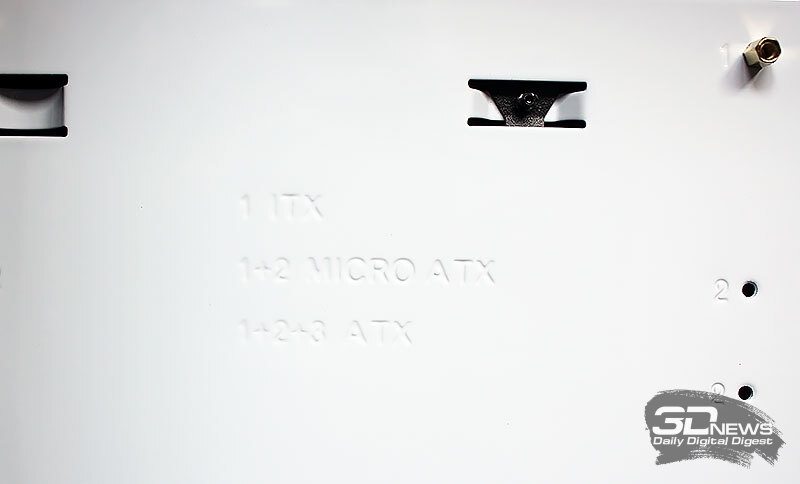

На поддоне корпуса указаны поддерживаемые форматы материнских плат: ATX, Micro-ATX и Mini-ITX.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Поддон имеет большой вырез для установки процессорного кулера без демонтажа материнской платы из корпуса. Высота процессорного кулера может достигать 180 мм. Нижняя часть корпуса, где располагается блок питания и накопители, отделена от рабочей зоны металлическим кожухом.

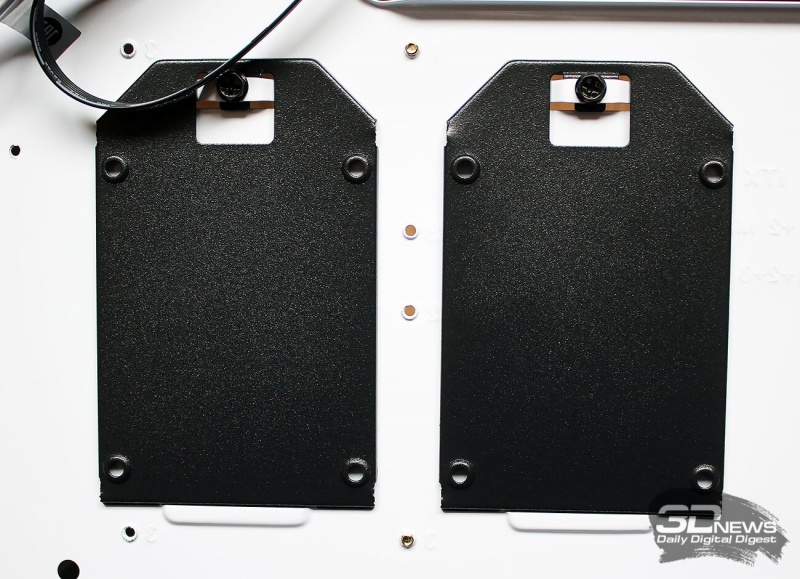

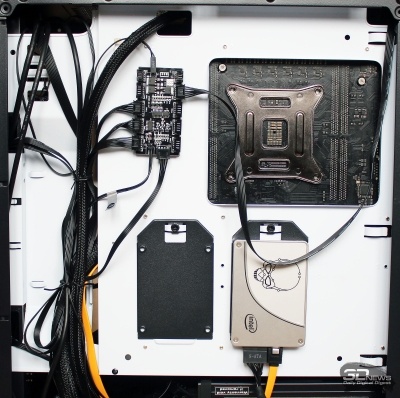

На обратной стороне поддона материнской платы размещены две съёмные пластины крепления 2,5-дюймовых накопителей.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

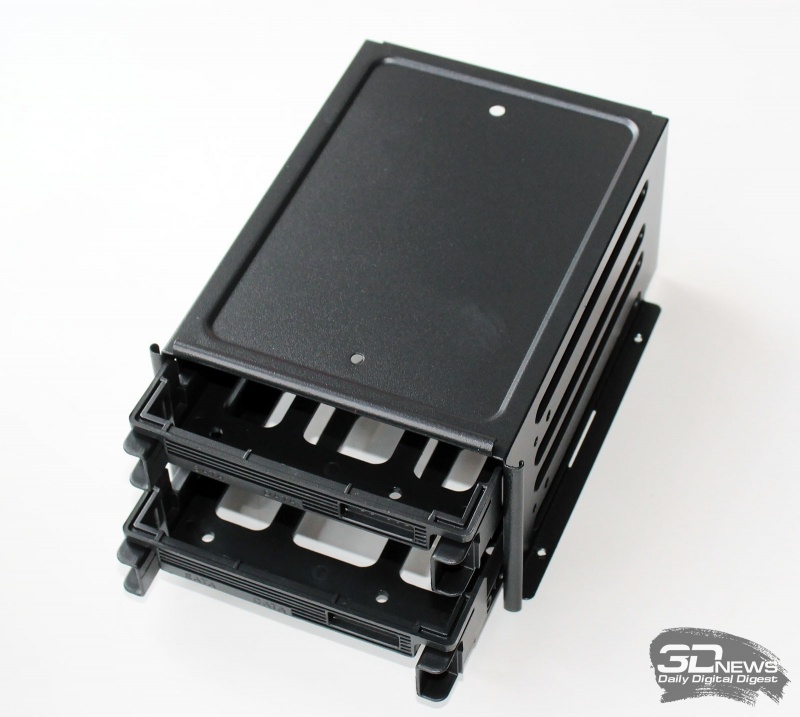

Ещё два таких же накопителя — или же два 3,5-дюймовых — можно установить в пластиковые салазки внизу корпуса.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

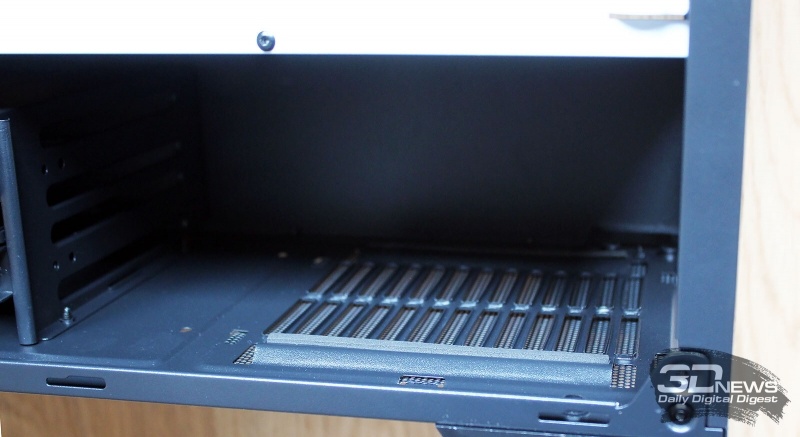

Причём вся эта корзина с салазками может быть демонтирована для установки более длинного блока питания. Если её не снимать, то в нижнюю часть корпуса можно установить блок питания длиной только до 160 мм.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Для его упоров предусмотрены две силиконовые полоски, а воздух вентилятор блока питания будет забирать снизу, сквозь пылевой фильтр.

Верхняя зона корпуса сравнительно просторна, перфорирована и оснащена прорезями для крепления как 120-, так и 140-мм вентиляторов.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

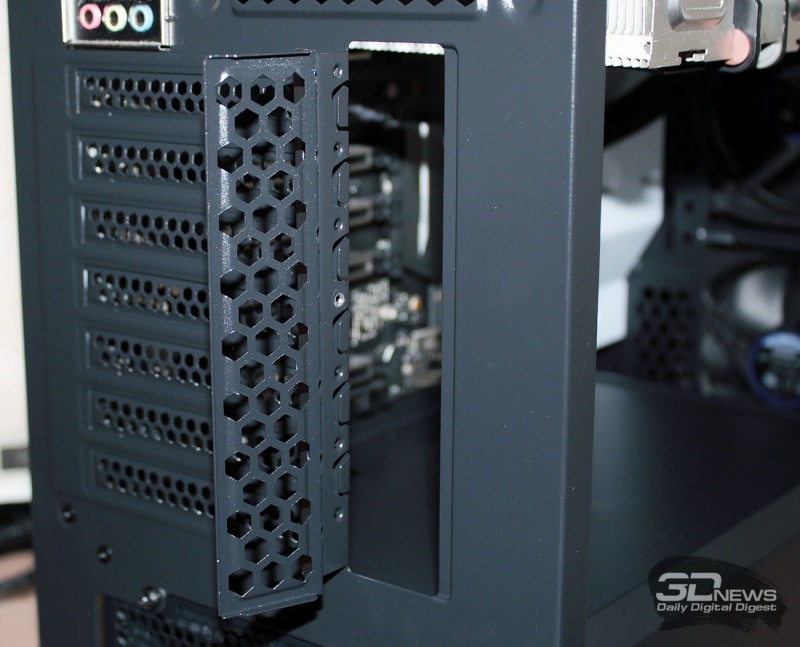

Слотов для PCI-E устройств в корпусе семь — и все они закрыты металлическими планками с перфорацией.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Данные пластины одноразовые, то есть их придётся выламывать для установки видеокарт, звуковых карт и прочих комплектующих, и делать это нужно до установки материнской платы в корпус, чтобы затем не повредить её.

⇡#Система охлаждения и возможности дооснащения

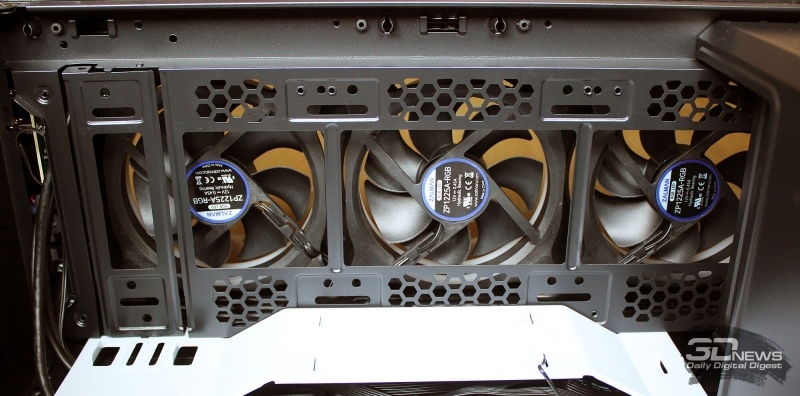

На передней панели корпуса установлены три 120-мм вентилятора, сориентированные на вдув.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

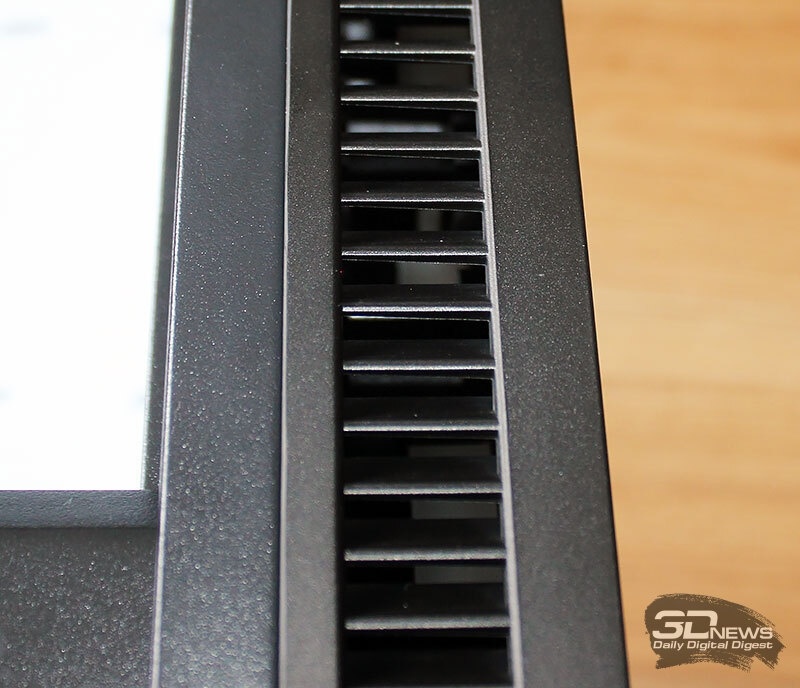

Поскольку панель полностью глухая, то для притока к ним воздуха в боковинах пластика передней части сделаны вентиляционные отверстия.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Работают они или нет – большой вопрос, к корпусам с глухими передними панелями всегда стоит относиться со здоровой долей скептицизма, какая бы перфорация по бокам у этих панелей ни была.

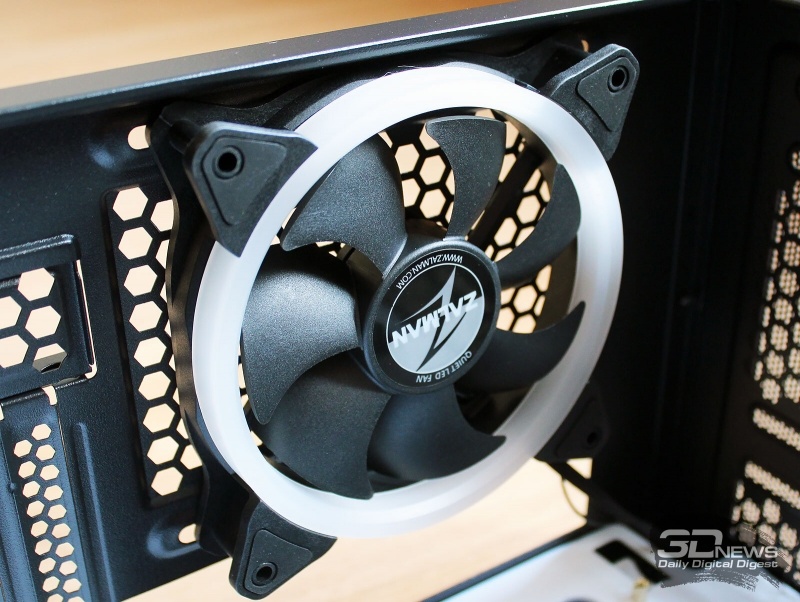

Ещё один 120-мм вентилятор установлен на задней стенке корпуса и сориентирован на выдув.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Иначе говоря, налицо явный дисбаланс в объёме поступающего в корпус воздушного потока и выдуваемого из него. По всей видимости, расчёт сделан на перфорированную верхнюю панель и такие же слоты PCI-E.

Все вентиляторы Zalman имеют маркировку ZP1225A-RGB и основаны на гидродинамических подшипниках. В местах контакта с корпусом у вентиляторов есть резиновые накладки для уменьшения вибраций и снижения уровня шума.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

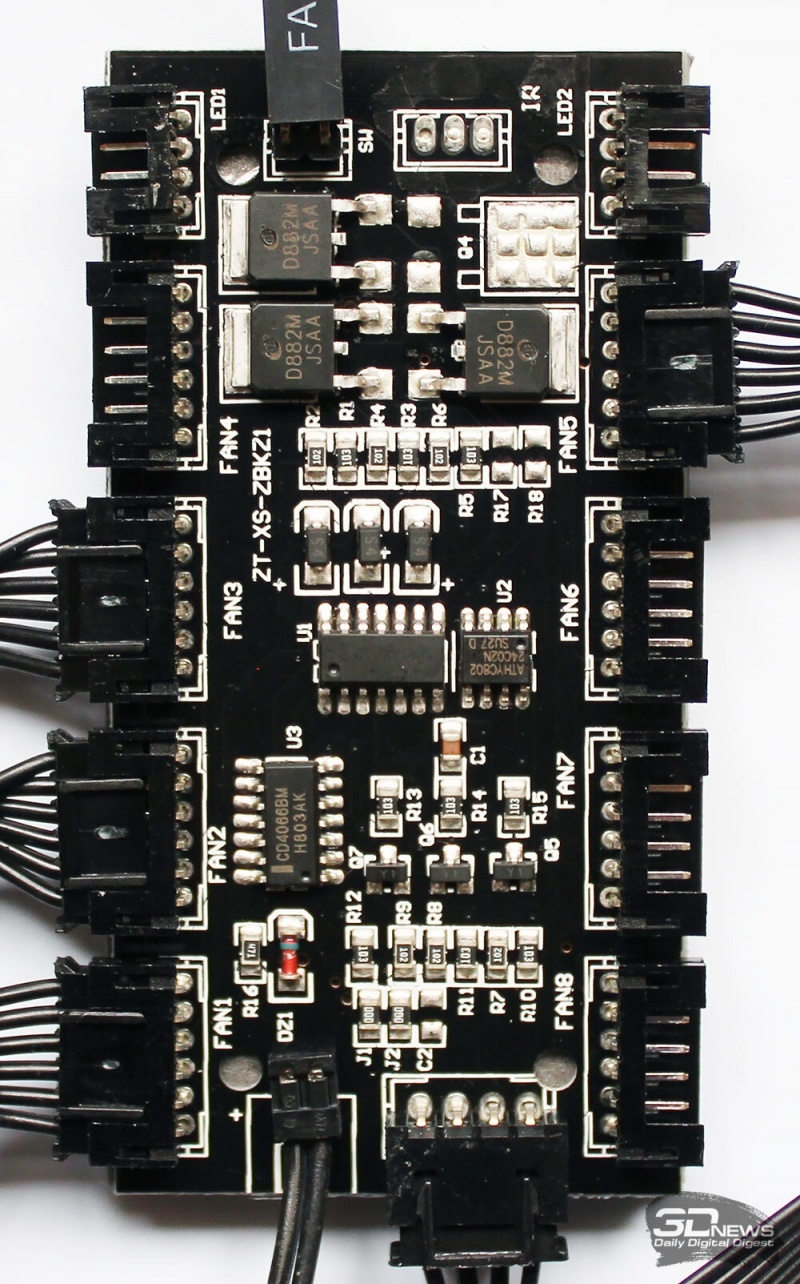

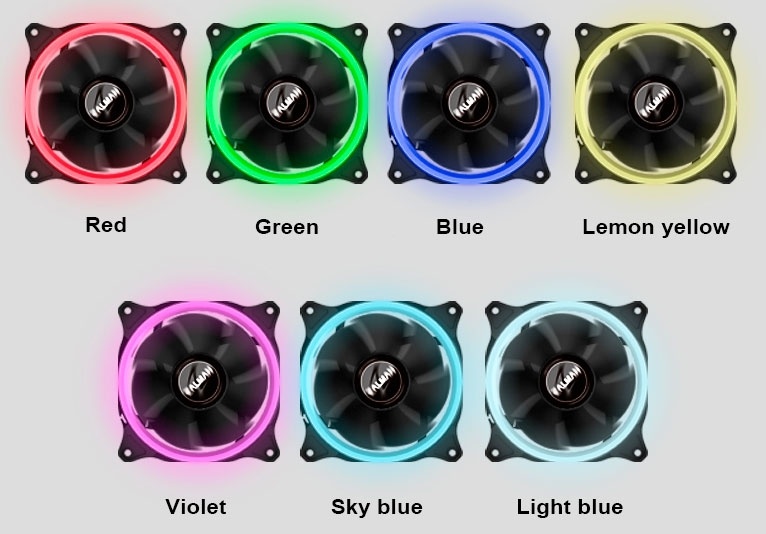

Скорость вращения семилопастных крыльчаток, диаметр которых уменьшен из-за RGB-обода, постоянна и заявлена на уровне 1200 об/мин. Никакой возможности регулировки скорости нет. Контроллер, размещённый на обратной стороне поддона материнской платы, предназначен для управления подсветкой вентиляторов, её цветом и режимами работы.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Всего к нему можно подключить восемь вентиляторов с подсветкой. Дополнительных кабелей в комплекте нет.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

В плане дооснащения дополнительными вентиляторами Zalman Z7 Neo может похвастать совместимостью своей верхней панели с ещё парой 120- или 140-мм вентиляторов, а в штатные места ничего, кроме других 120-мм вентиляторов, не установить.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Несмотря на компактные габариты, Zalman Z7 Neo совместим и с системами жидкостного охлаждения. Так, на переднюю панель можно установить СЖО с шириной радиатора 140 мм и длиной до 360 мм, но нижнюю корзину для накопителей в этом случае придётся снять. Толщина передних радиаторов может достигать 40 мм.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

На верхнюю панель корпуса войдут радиаторы размерами от 120 × 120 мм до 120 × 240 мм и толщиной до 30 мм.

⇡#Сборка

Чтобы собрать систему в корпусе Zalman Z7 Neo, обладать особыми навыками не нужно, поскольку корпус не имеет каких-то уникальных особенностей в этом плане. Но если что-то пойдёт не так, то всегда можно заглянуть в инструкцию, имеющую раздел на русском языке. Накопители можно ставить в съёмную корзину с выдвижными салазками, но так как мы использовали длинный блок питания, то её просто сняли.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Крепление плат расширения в PCI-E-слотах реализовано за счёт общей прижимной пластины и одного винта, что, как нам кажется, не очень удобно.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Во-первых, потому что при установке, например, двух плат расширения придётся как-то придерживать обе и ещё при этом заворачивать винт. А во-вторых, поскольку винт один, его резьба со временем износится — и закреплять платы расширения придётся индивидуально. Ладно хоть такая возможность в корпусе предусмотрена, но эту пластину придётся демонтировать.

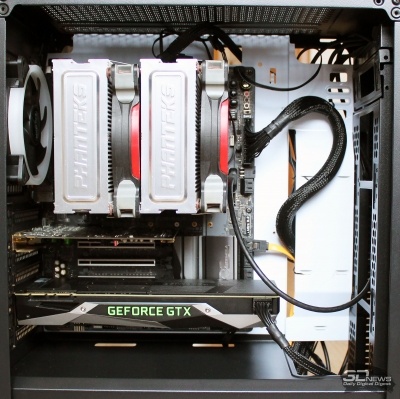

В остальном никаких особенностей сборки в Zalman Z7 Neo нет. Пространства для монтажа платы предостаточно, для кабелей предусмотрены различные отверстия, прорези и даже прикрывающая провода пластина. Поэтому, даже если быстро собирать всё только на время тестов, можно получить достаточно аккуратную компоновку внутри.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

В дополнение к стандартным кабелям корпуса есть кабель для синхронизации подсветки с материнской платой, а также кабель питания RGB-контроллера PATA-типа.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

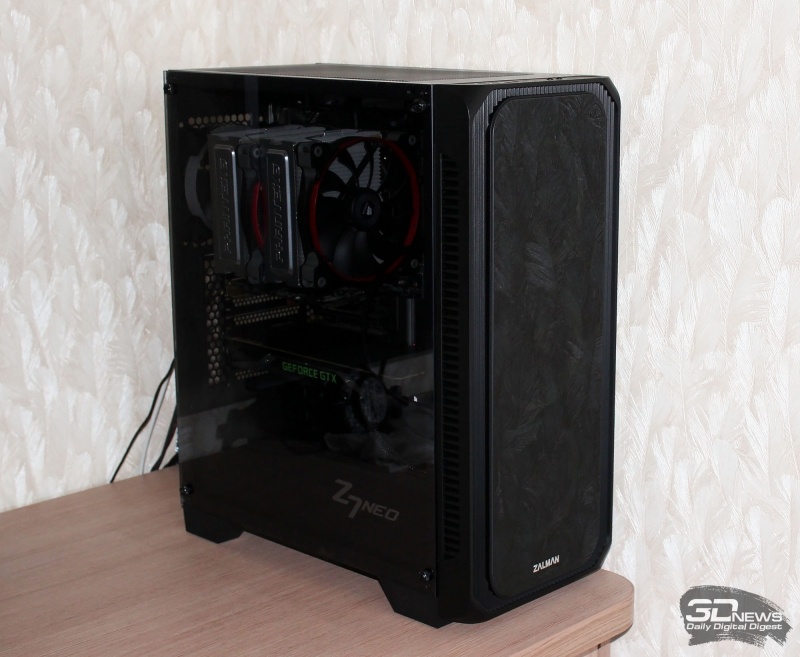

В собранном и закрытом виде Zalman Z7 Neo выглядит аккуратно и презентабельно, а тонированные стёкла сбоку и спереди придают ему изысканный вид, выгодно выделяя на фоне других корпусов данного ценового сегмента.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

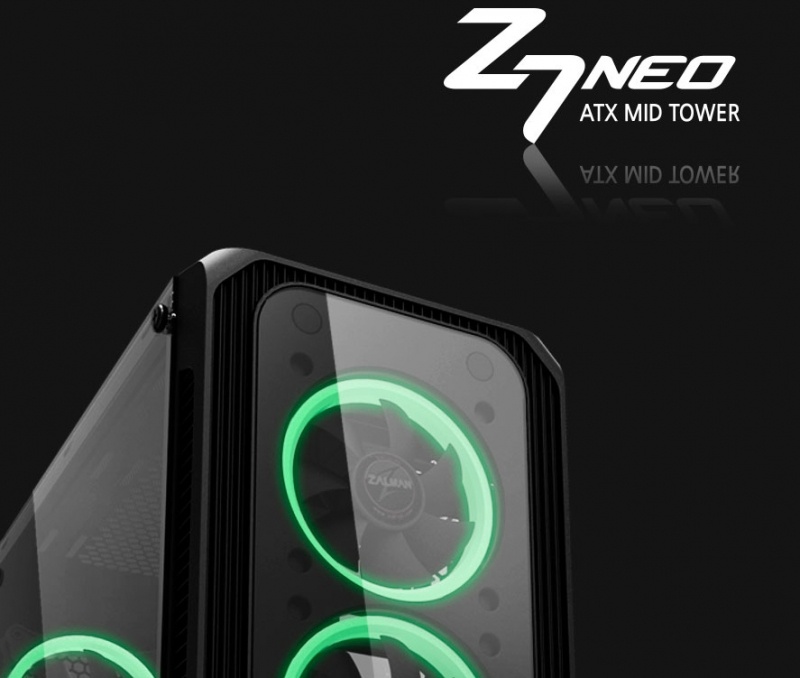

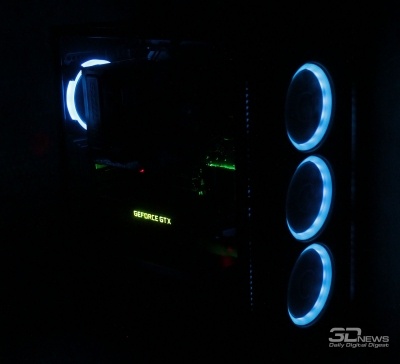

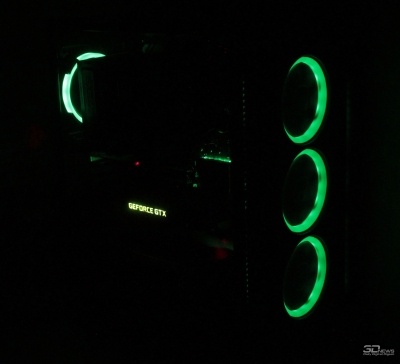

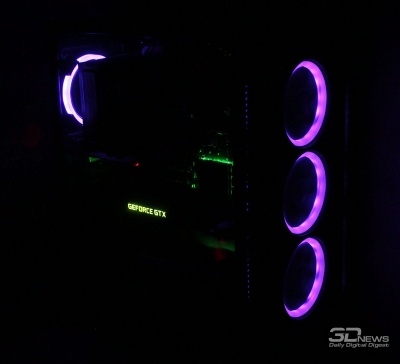

Подсветка вентиляторов корпуса действительно смотрится впечатляюще, особенно под передним стеклом.

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла
Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла

Если её синхронизировать с материнской платой, то режим работы и цвета можно настраивать через фирменное приложение, а без синхронизации подсветкой можно управлять с помощью кнопки на панели корпуса. Короткое нажатие – смена цвета подсветки (доступны семь вариантов и полное выключение), а длинное нажатие – смена режима работы подсветки (доступны четыре режима).

Новая статья: Обзор и тест корпуса Zalman Z7 Neo: шасси, lighting, два стекла
