Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

в 0:12, , рубрики: Гаджеты и устройства для гиков

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

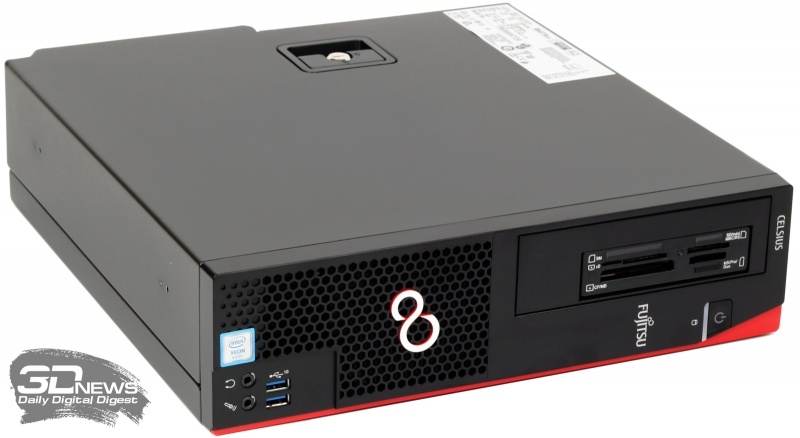

Рабочая станция Fujitsu CELSIUS J580 имеет габариты 332 x 338 x 89 мм и весит около 9 кг. Масса может незначительно варьироваться в зависимости от конфигурации — в первую очередь от количества и типа накопителей. Допускается установка как в горизонтальном, так и в вертикальном положении. Для первого случая на одной из стенок есть четыре ножки, а для второго в комплекте поставляются два широких пластиковых упора, которые привинчиваются к корпусу.

Fujitsu CELSIUS J580

На передней панели есть два 3,5-мм аудиоразъёма для наушников и микрофона, два порта USB 3.1 Gen2 Type A и 5,25” слот, для которого опционально доступны приводы DVD/BD, корзина для 3,5” HDD и считыватель смарт-карт. В нашем случае он был занят универсальным картридером 24-в-1.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

Кнопка включения одновременно служит индикатором состояния системы, а под ней находится индикатор активности накопителей. Подсветка и там, и там белого цвета и не слишком яркая. За передней панелью также скрываются небольшой динамик и решётка воздухозаборника, которой, пожалуй, не помешал бы легкосъёмный пылевой фильтр.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

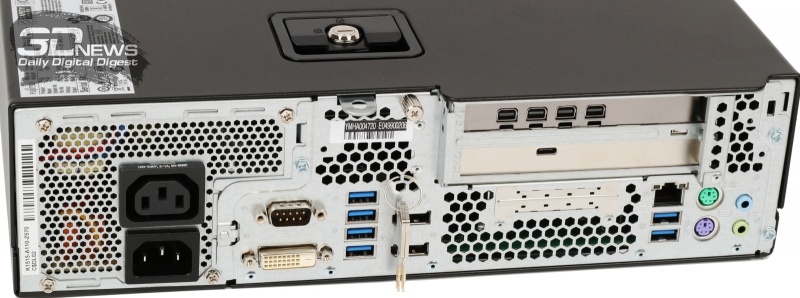

На заднюю стенку выведено два видеовыхода DisplayPort и один DVI-D, шесть портов USB 3.0 Type A и два PS/2, два 3,5-мм аудиогнезда и разъём RJ-45. В качестве необязательных опций доступны последовательный и параллельный порты, а также eSATA. Выход USB 3.1 Gen Type C можно получить только при установке дополнительной карты, которая будет занимать один слот PCIe, а их здесь всего два. Беспроводные адаптеры тоже становятся доступными после установки карты со слотом M.2. Кроме того, для PCIe-слота Fujitsu предлагает ещё один Ethernet-адаптер и карту на два последовательных порта.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

Для физической защиты предусмотрено гнездо Kensington Lock и петелька для замка, фиксирующая боковую стенку. Опционально доступны ещё один замок уже на самой стенке и детектор открытия корпуса, реализованный в виде кнопки, спрятанной за передней панелью, которая только снимается вместе с боковой стенкой. Разобрать корпус и установить или заменить большую часть компонентов можно без использования инструментов — отвёртка понадобится лишь в паре мест.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

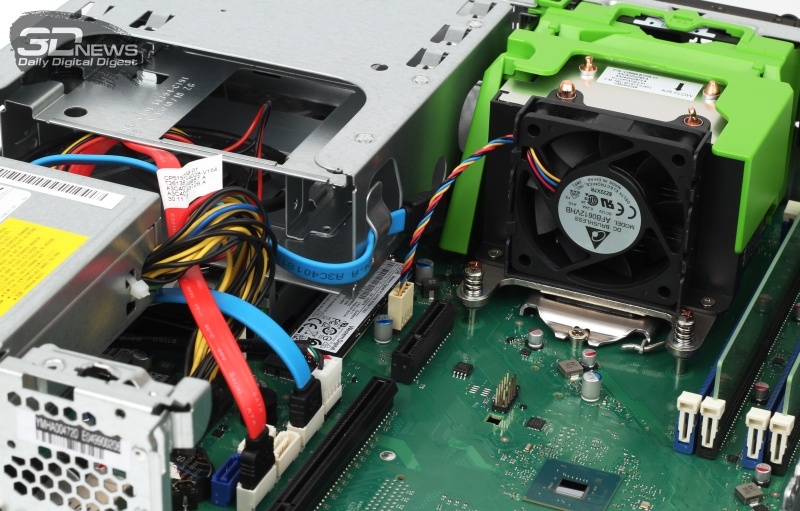

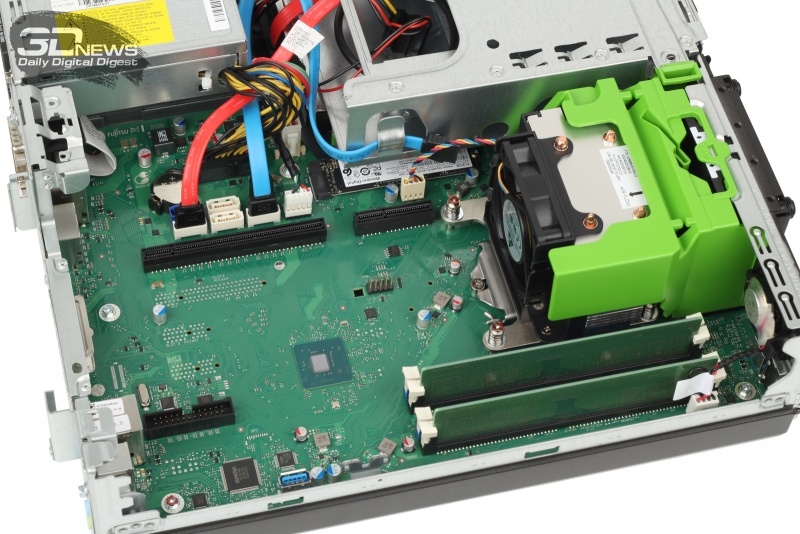

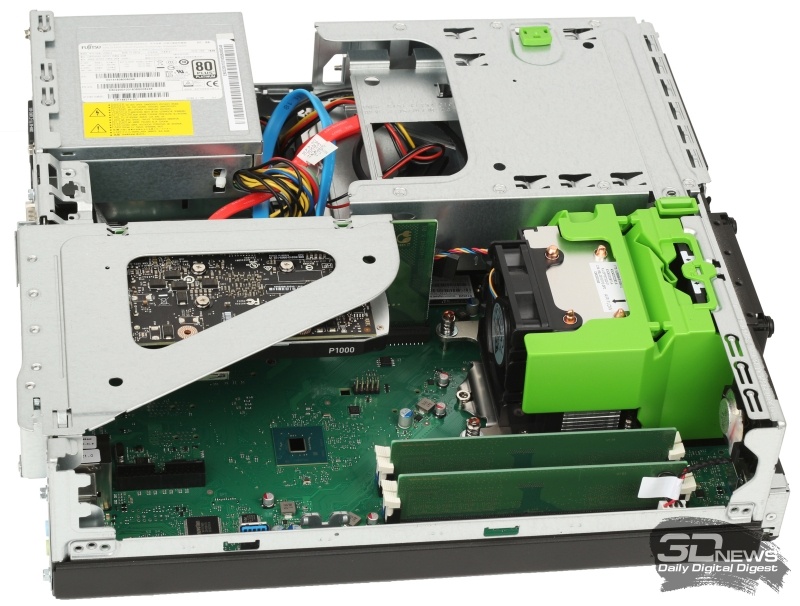

Материнская плата на базе Intel C246 нестандартная, разработанная конкретно для этой серии машин. Именно её компоновка и позволила создать компактную и относительно тихую рабочую станцию. Процессор расположен максимально близко к передней части корпуса и накрыт кубическим радиатором с двумя тепловыми трубками. Сам радиатор окружён воздуховодом, крепящимся к передней стенке с одной стороны и упирающимся в 60-мм вентилятор с другой. Вот и вся система охлаждения шасси. Есть, конечно, ещё один вентилятор встроенного компактного БП (250 Вт), но он в лучшем случае позволяет продувать дисковую корзину.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

И вот тут есть один нюанс. Fujitsu CELSIUS J580 позиционируется как сверхтихая рабочая станция, которая во время работы имеет уровень шума порядка 19-21 дБа. Но… все это при загрузке процессора на 50 %, при дисковых операциях или при работе в офисных приложениях. И действительно, в таком режиме устройство чаще всего просто не замечаешь. Однако при стопроцентной нагрузке на CPU система охлаждения уже хорошо слышна, а при длительном использовании AVX-инструкций и вовсе начинает подвывать так, что долго находиться рядом с устройством попросту некомфортно. В последнем случае и температура CPU на мгновение достигает предельных для данной модели 100 °C.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

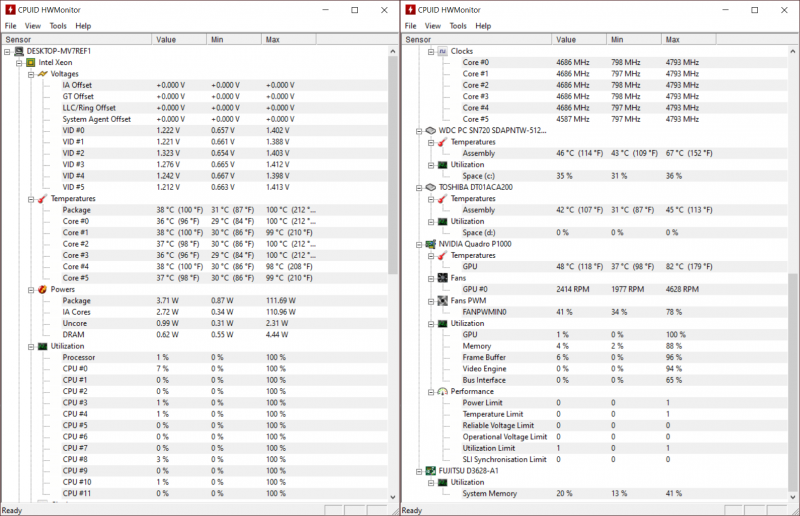

По-настоящему СО «заводится» при превышении 90° C — вентилятор, у которого максимальный уровень шума составляет 37 дБа, набирает и поддерживает обороты, чтобы температура CPU стабилизировалась в районе 80 °C. При t° ниже 40 °C система охлаждения совсем затихает. Всё это касается нашей конфигурации с новеньким Intel Xeon E-2236 (6/12, 3,4/4,8 ГГц, 12 Мбайт L3) с TDP 80 Вт. Впрочем, примерно того же можно ожидать и от других сборок, так как Fujitsu предлагает варианты с Intel Core от i3-8100 до i9-9900 и с Intel Xeon от E-2124 до E-2278G. Их TDP находится в диапазоне от 65 до 80 Вт.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

Нагрузка на видеокарту не влияет на работу СО шасси. Во всяком случае с нашей NVIDIA Quadro P1000 с TDP 47 Вт, близким аналогом которой является GTX 1050, в отдельном отслеживании температуры GPU и регуляции оборотов процессорного вентилятора, нагоняющего воздух к слотам PCIe, вероятно, смысла и нет. Шасси поддерживает установку карт полной высоты и половинной длины, но без дополнительного питания. Так что GPU или любой другой адаптер ограничен по мощности теми 75 ваттами, которые он может получить через слот.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

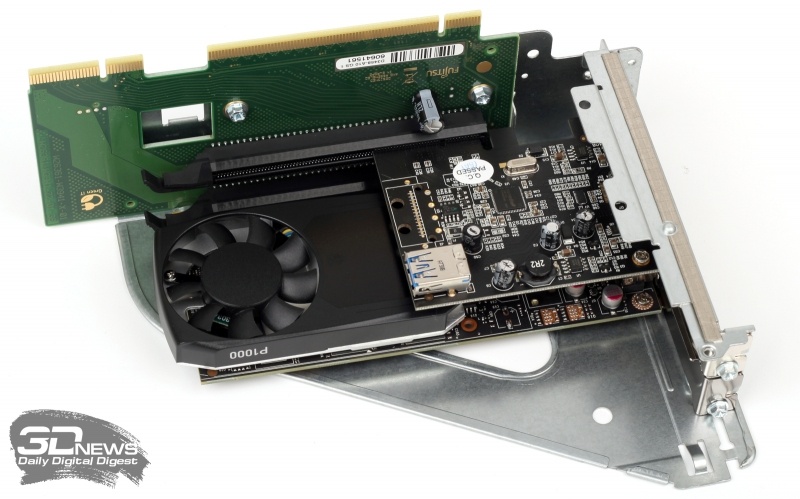

Установка осуществляется через райзер-карту с жёстким металлическим уголком. Есть два варианта карт: с двумя слотами PCIe 3.0 x16 (x16 + x4) или с одним слотом PCIe 3.0 x16 и одним слотом PCI. Производитель предлагает на выбор либо NVIDIA Quadro от P400 до P2200, либо AMD Radeon WX 2100/3100/5100. Все они относятся к профессиональным картам начального уровня или к младшим моделям среднего уровня. Даже странно, что в списке нет графических карт Matrox для многомониторных конфигураций.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

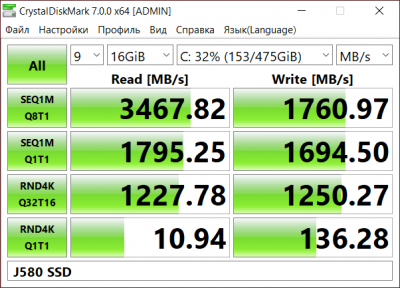

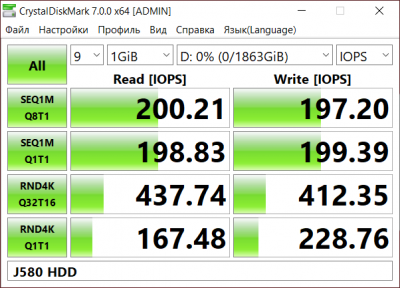

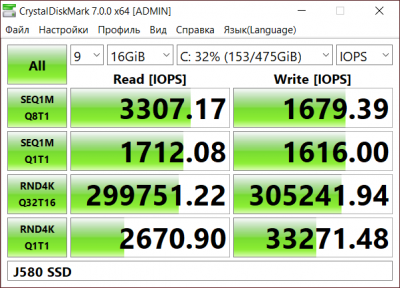

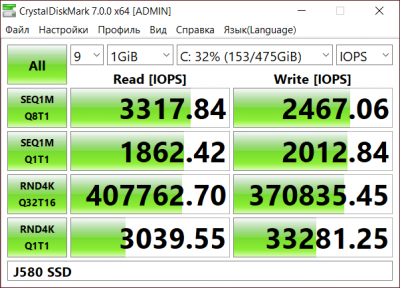

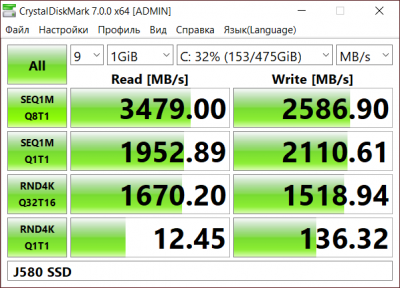

Для подключения накопителей на материнской плате есть пять портов SATA-3 и один слот M.2 2280 (SATA+PCIe). Основная конфигурация — это набор из быстрого NVMe SSD для ОС и ПО и ёмкого SATA HDD. В нашем случае это были 512-Гбайт Western Digital PC SN720 и 2-Тбайт Toshiba DT01ACA200 соответственно. Но список доступных вариантов подсистемы хранения весьма велик. Есть наборы из двух M.2 SSD для RAID-массива, есть рамки для установки двух 2,5-дюймовых вместо одного 3,5-дюймового накопителя, есть как накопители попроще, так и рассчитанные на повышенную нагрузку. Есть даже Intel Optane.

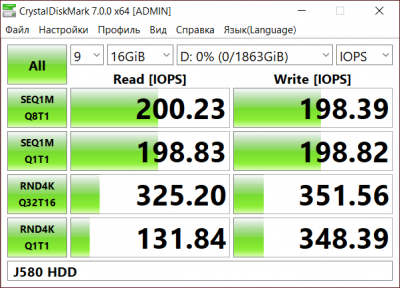

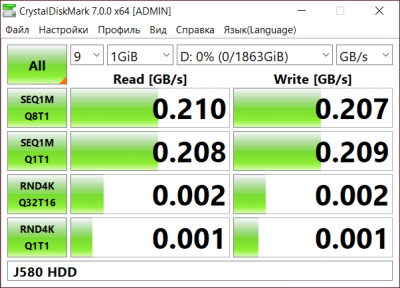

Дисковая подсистема Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Смотреть все изображения (8) Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность


Смотреть все
изображения (8)

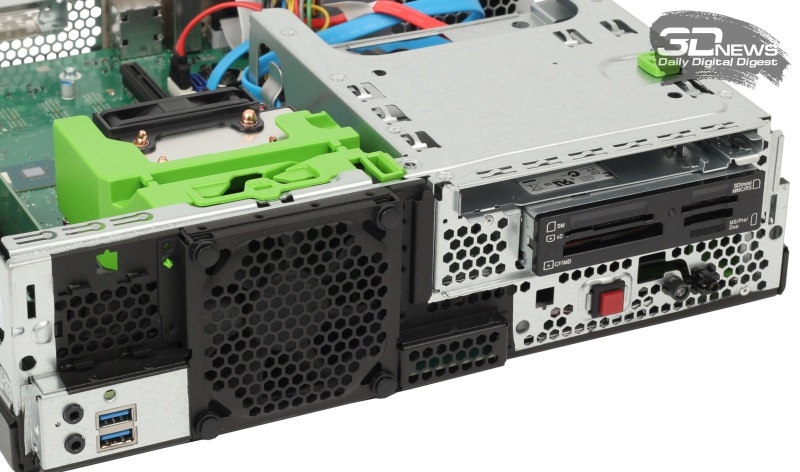

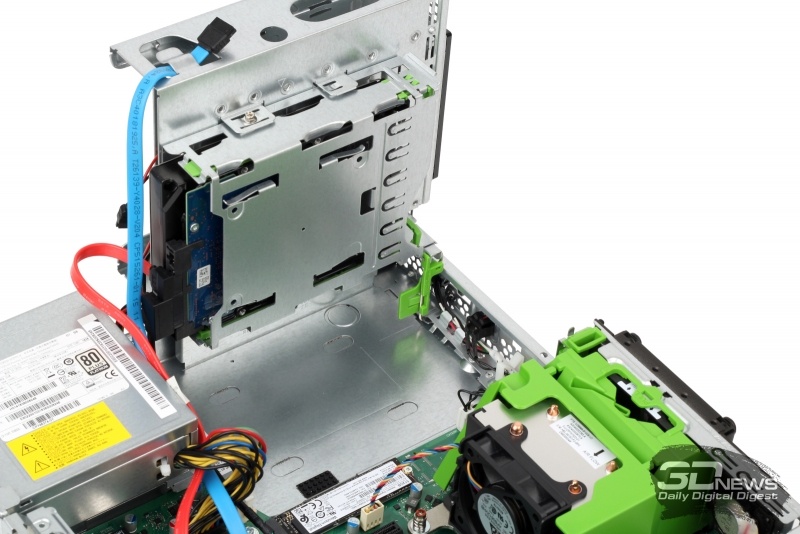

Корзина для накопителей откидывается вбок. В её конструкции имеется пара приятных мелочей — ножка для удержания в откинутом положении и резиновый демпфер в месте соприкосновения с корпусом. Остальных разъёмов на материнской плате совсем немного: порт USB 3.0 Type A + колодки для последовательного и параллельного портов, а также для модуля TPM 2.0 и двух портов USB 2.0. Четыре слота для модулей памяти находятся рядом с CPU и толком не обдуваются. Можно установить до 64 Гбайт DDR4-2666 ECC. Нам досталось два обычных 8-Гбайт модуля производства Samsung.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

На рабочую станцию предустановлена ОС Windows 10 Pro for workstations (у нас была версия 1909), но есть и поддержка Red Hat Enterprise Linux и SUSE Enterprise Desktop. Кроме того, Fujitsu обязуется после завершения жизненного цикла серии J580 тестировать и поддерживать работу грядущих релизов Windows в течение 5 лет. Отдельно оговаривается, что это касается не всех конфигураций, так как есть зависимость от драйверов сторонних производителей. Запчасти производитель также готов предоставлять в течение 5 лет после закрытия производства этой модели.

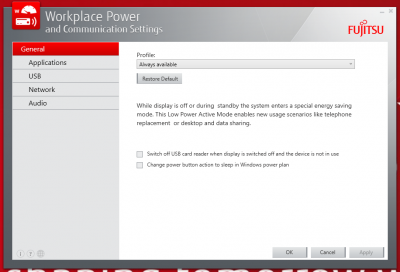

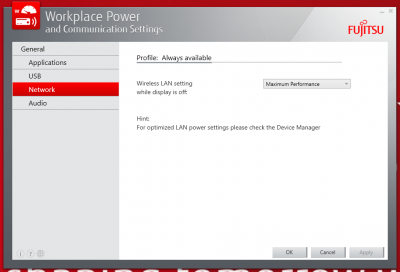

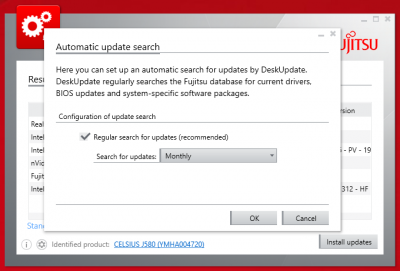

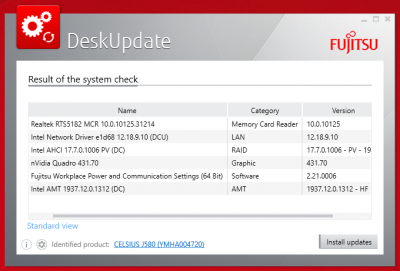

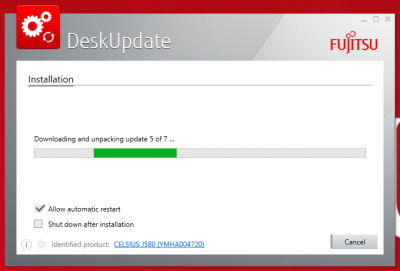

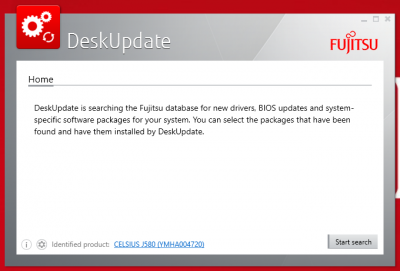

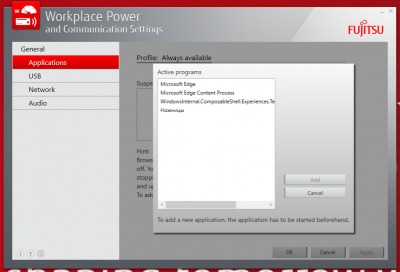

Fujitsu DeskUpdate и Workplace Power Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Смотреть все изображения (9) Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Смотреть все
изображения (9)

Предустановленного ПО совсем немного. Из сторонних программ есть вездесущие пробные версии Microsoft Office, WinZip и McAfee, но последний хотя бы в облегчённом варианте LiveSafe + WebAdvisor. От самого производителя имеется утилита Fujitsu DeskUpdate, которая позволяет регулярно искать обновления для других программ и прошивок и устанавливать их в один клик, а также утилита Workplace Power для дополнительной настройки планов электропитания. Кроме того, для почти всех корпоративных платформ Fujitsu предлагает пакет Workplace Protect.

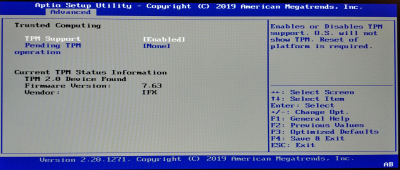

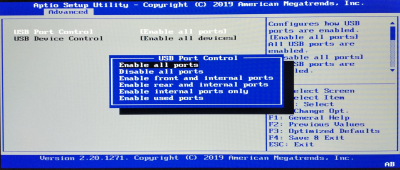

Функции безопасности BIOS/UEFI Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Смотреть все изображения (6) Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Смотреть все
изображения (6)

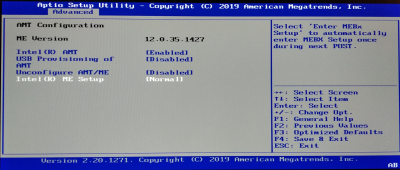

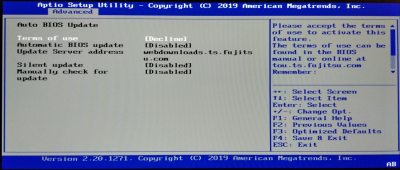

Из других средств управления и безопасности есть функция автоматического обновления прошивки BIOS/UEFI с серверов Fujitsu или с локального сервера, встроенный модуль TPM, функция блокировки USB-портов, поддержка Intel AMT при наличии подходящего CPU (в том числе IP-KVM), а также UEFI-утилита самодиагностики процессора, памяти и HDD. В комплекте с рабочей станцией поставляются простенькие мышь и клавиатура, четыре переходника с Mini DisplayPort на «большой» DisplayPort, пакет документации и два кабеля питания: один для подключения устройства к электросети, а второй для питания, например, монитора от БП самой станции.

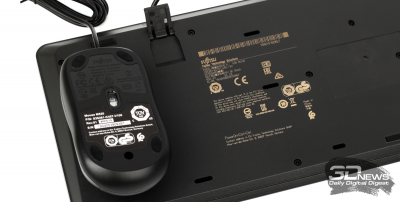

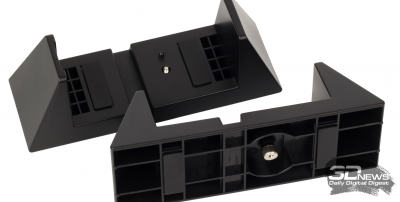

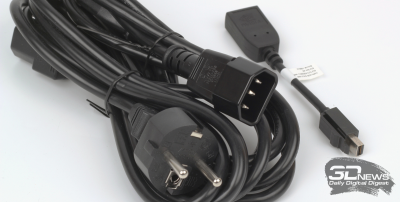

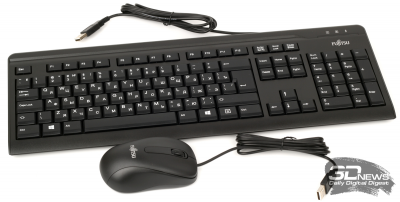

Комплектация Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Смотреть все изображения (4) Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Смотреть все
изображения (4)

В общем, у J580 есть характерные корпоративные черты. Сама Fujitsu позиционирует серию CELSIUS в целом как профессиональные решения для ресурсоёмких приложений (САПР, ГИС, 3D, обработка медиа и так далее), но J580, которая является самой младшей моделью серии, всё-таки ближе к обычным ПК, хотя далеко не все могут до неё дотянуться по производительности. Так что главное отличие, на наш взгляд, всё же в компактности и заявленной надёжности, что позволяет использовать J580 в учебных классах, лабораториях, диспетчерских и так далее.

Технические характеристики Fujitsu CELSIUS J580
Чипсет Intel C246; Intel vPro, Intel AMT
CPU Intel Core от i3-8100 до i9-9900; Intel Xeon от E-2124 до E-2278G; LGA 1151; TDP до 80 Вт
GPU NVIDIA Quadro P400 — P2200; AMD Radeon WX 2100/3100/5100
Память DDR4-2666 UDIMM ECC; 2 канала; 4 слота; до 64 Гбайт суммарно
Сеть 1 × 1 GbE Intel I219-LM
Накопители 5 × SATA 3; 1 × M.2 2280 SATA/NVMe; корзина 1 × 3,5" + 1 × 5,25", рамки/салазки 2,5"/3,5"
Порты 2 × USB 3.1 Gen2, 6 × USB 3.0; 2 × PS/2; 2 × DisplayPort; 1 × DVI-D; 4 × 3,5-мм аудио; опционально 1 × COM, 1 × LPT, 1 × eSATA
Внутренние порты 1 × TPM 2.0; 1 × USB 3.0 Type A; 2 × USB 2.0; 1 × COM, 1 × LPT
Райзер PCI-E 2 × PCI-E 3.0 x16 (x16 + x4); PCI-E 3.0 x16 + PCI
Опции Устройство для чтения карт памяти/смарт-карт; карты PCI-E: USB Type C, M.2 (накопители, сетевые адаптеры), Dual Serial; замок; датчик вскрытия корпуса
Индикаторы Питание/состояние, накопители
Аппаратные кнопки Питание
Охлаждение CPU Радиатор с двумя теплотрубками + вентилятор 60 × 60 × 15 мм (5000 RPM, 19,4 CFM, 37 дБа)
Размеры 332 x 338 x 89 мм
Масса ≈ 9 кг
Питание Встроенный БП AC 100-240 В 50-60 Гц; 250 Вт (пик 280 Вт); 80+ Platinum
Условия эксплуатации t° 10-35 °C; отн. влажность 5-85% (без конденсата)
Цена от 55 тыс. руб.
Гарантия 3 года

Цены на Fujitsu Celsius J580 в России начинаются от 55 тыс. рублей за самые-самые простые сборки, от которых рекордного быстродействия ждать точно не стоит. Ориентировочная стоимость нашей конфигурации составляет где-то 100-110 тыс. рублей, что для бизнес-устройства более чем приемлемо. Комплектующие, очевидно, надо подбирать, исходя из тех задач, которые будут возложены на рабочую станцию. Например, для визуализации в тесте SPECviewperf 13 разницы между нашей машиной и официальным результатом для J580 с более мощной начинкой — Intel Xeon E-2274G, NVIDIA Quadro P2200, 64 Гбайт RAM — в большинстве сценариев нет.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

На этом фоне интересны и результаты Lenovo ThinkStation P520 в башенном корпусе с тем же GPU, что и у нас, но с гораздо более производительным и горячим процессором. Зато в тесте SPECworkstation 3 хорошо видна разница между наши вариантом J580 и официальным результатом. Для сравнения можно взглянуть на показатели HP Z2 Tower G4 Workstation, у которой есть равный нашему по числу ядер и потоков CPU Intel Core i7-8700K (но более горячий), однако GPU более мощный. И он, конечно, тоже «упакован» в башенный корпус, где организовать хорошее охлаждение относительно просто.

SPECviewperf 13.0.0
Модель CPU GPU RAM 3dsmax-06 catia-05 creo-02 energy-02 maya-05 medical-02 showcase-02 snx-03 sw-04
Lenovo ThinkStation P520 Xeon W-2135 Quadro P1000 64 122,75 189,83 164,1 20,85 170,83 33,86 57,99 194,21 152,95
Fujitsu CELSIU J580 Xeon E-2236 Quadro P2200 64 61,25 87,1 75,52 10,58 79,66 17,3 24,5 99,99 91,82
Fujitsu CELSIU J580 Xeon E-2274G Quadro P1000 16 62,79 93,86 77,87 4,94 81,78 15,38 24,7 113,78 98,82

Отдельно отметим, что для SPECwpc в настройках было указано создание двух потоков на ядро, а для SPECviewperf V-Sync принудительно не отключался. В настройках Windows была выставлена политика питания «Максимальная производительность», но в параметрах BIOS была оставлена политика автоматической регуляции частоты оборотов вентилятора, а не режим максимального охлаждения, который обычно включают перед бенчмарками. Полные SPEC-отчёты представлены в архиве.

SPECworkstation 3
Модель CPU GPU RAM M+E Prod Dev Finance Life Sci Energy Gen Ops CPU Graphics Storage
Fujitsu CELSIU J580 Xeon E-2236 Quadro P1000 16 1,69 1,6 2,23 1,95 1,18 1,85 1,39 1,04 2,1
HP Z2 Tower G4 Workstation Core i7-8700K Quadro P4000 32 2,04 2,03 1,72 1,7 1,17 1,96 1,37 2,47 2,46
Fujitsu CELSIU J580 Xeon E-2274G Quadro P2200 64 2,22 2,84 2,23 1,98 1,79 2,47 2,15 2,09 2,2

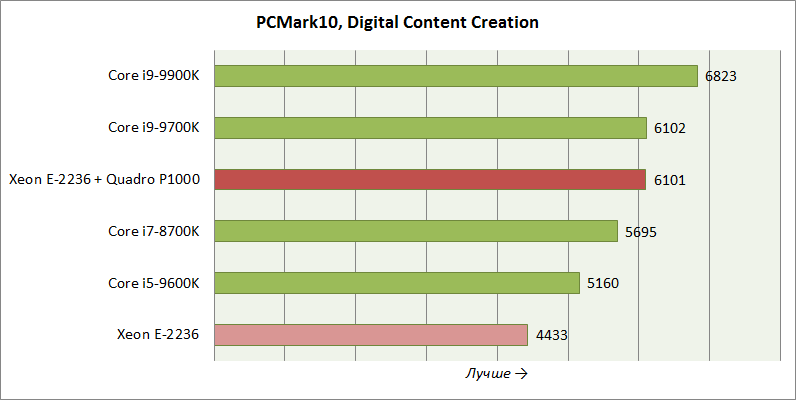

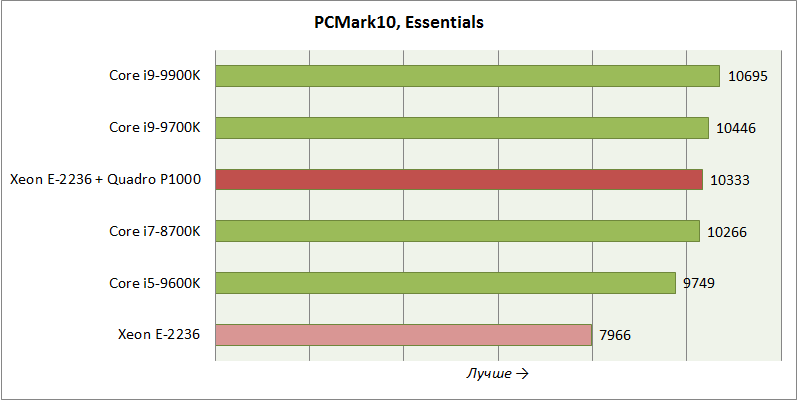

Из общесистемных бенчмарков также были задействованы PCMark 10 (отдельно без OpenCL и ускорения), Geekbench 4 для CPU и GPU, Geekbench 5 для CPU и GPU. Часть тестов, которые не входят в набор SPECwpc, были сделаны с заделом на будущее. В основном они касаются CPU, так как младших Quadro у нас пока не было и сравнивать их, в общем-то, не с чем. Свежие данные и параметры взяты из обзора AMD Ryzen 7 3800X. Тестирование проводилось со следующими версиями драйверов:

  • NVIDIA DCH 441.28 (ODE)
  • Intel Management Engine Interface 1914.12.0.1256
  • Intel Chipset 10.1.16.7

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность Бенчмарки Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

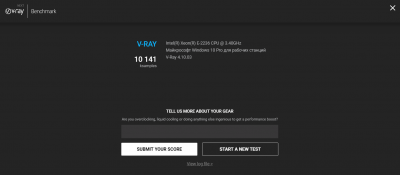

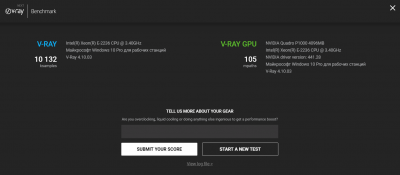

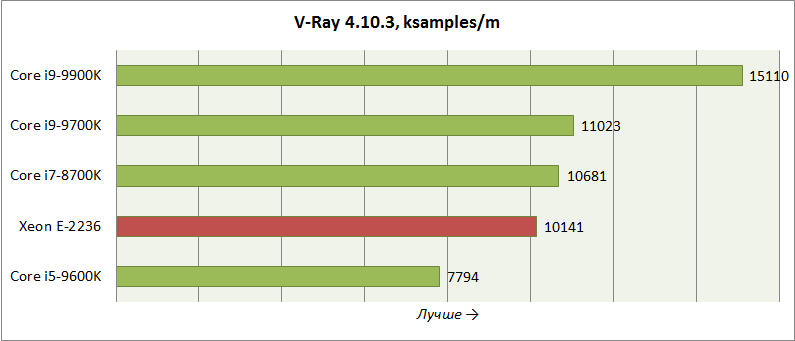

V-Ray CPU

Смотреть все изображения (18) Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

V-Ray GPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

V-Ray CPU+GPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

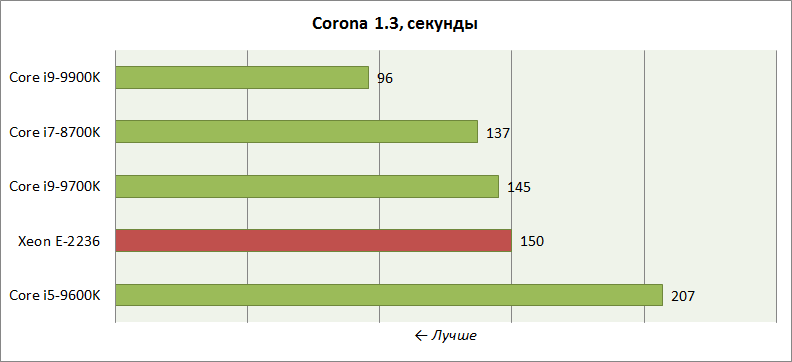

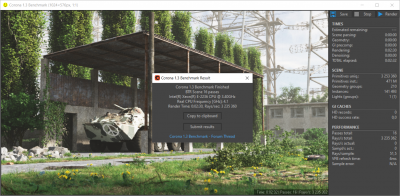

Corona

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

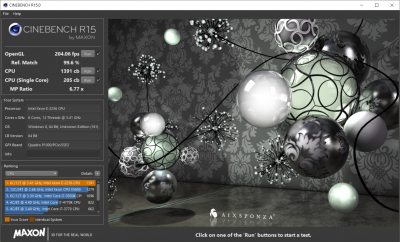

Cinebench R15

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

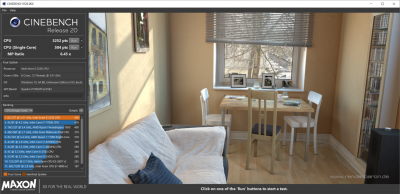

Cinebench R20

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

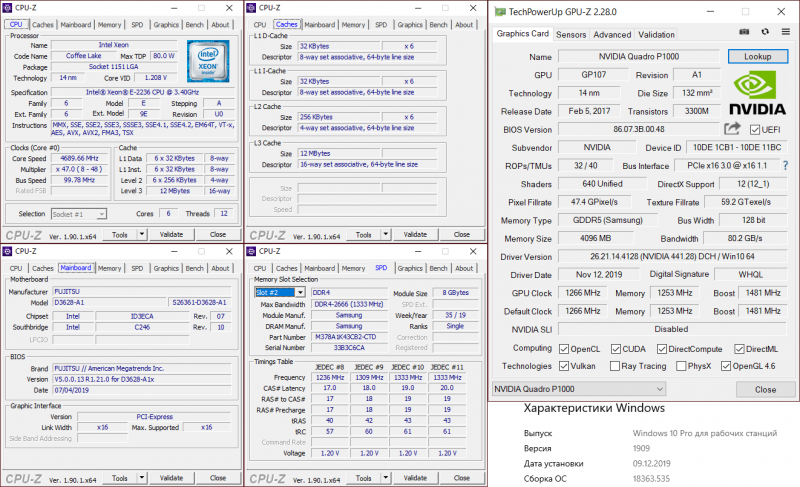

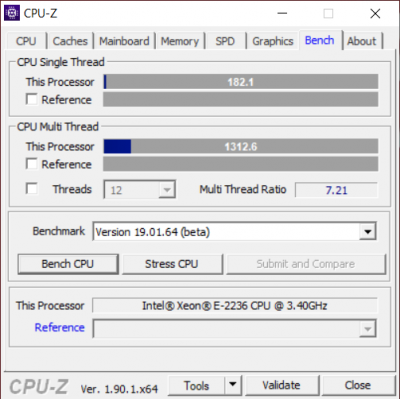

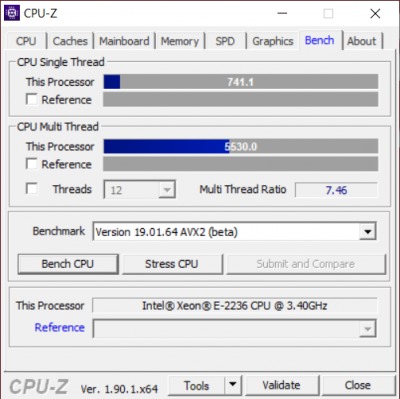

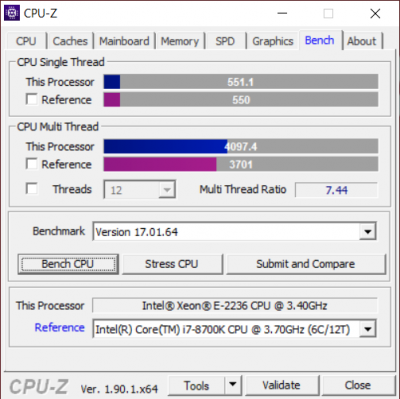

CPU-Z

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

CPU-Z

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

CPU-Z

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

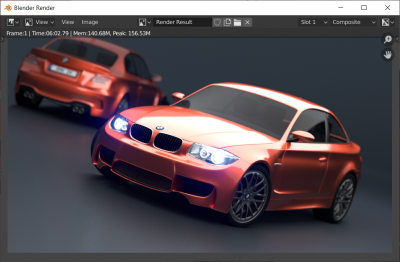

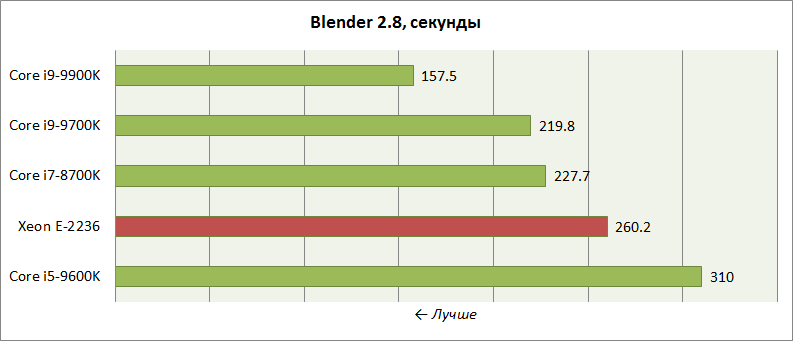

Blender CPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

Blender GPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

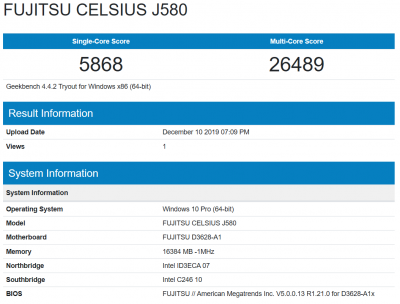

Geekbench 4 CPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

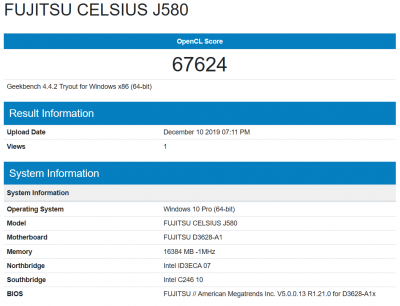

Geekbench 4 GPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

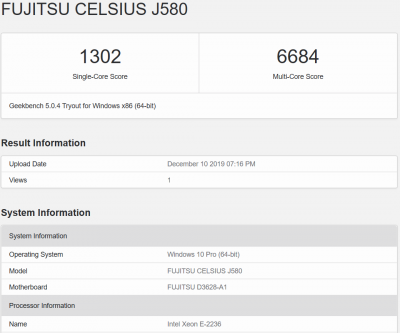

Geekbench 5 CPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

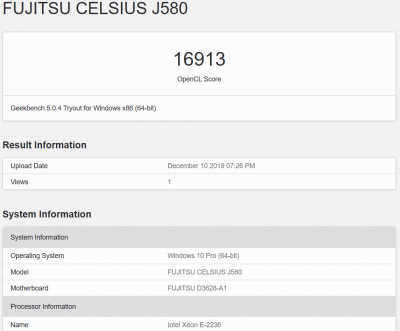

Geekbench GPU

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

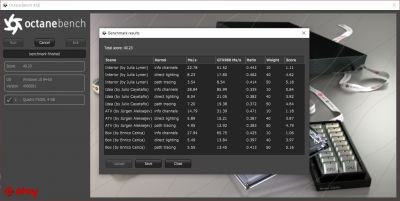

Octane

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

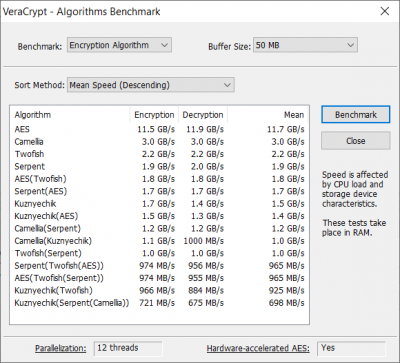

VeraCrypt

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

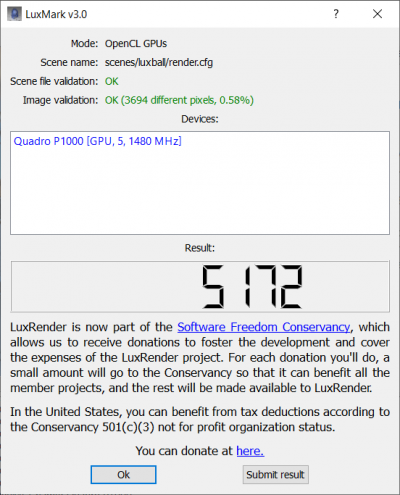

LuxMark GPU

Смотреть все
изображения (18)

⇡#Заключение

Fujitsu в очередной раз доказала, что разработка и использование собственных, а не стандартных компонентов, позволят создать продукт, выгодно отличающийся от массовых решений того же класса. CELSIUS J580 определённо опережает конкурентов в плане компактности и дизайна — как внешнего, так и внутреннего — с сохранением уровня производительности. При этом чуть меньший выбор компонентов является следствием именно компоновки шасси, а не позиционирования на рынке.

Новая статья: Обзор рабочей станции Fujitsu CELSIUS J580: тишина и компактность

Что касается бесшумности, то законы физики всё-таки не обманешь: да, большую часть времени рабочую станцию практически не слышно, но под стопроцентной нагрузкой система охлаждения справляется, но шумит достаточно громко. На наш взгляд, наиболее интересный сценарий использования — установка машин с менее горячими и более дешевыми CPU в учебный класс, диспетчерскую или даже в офис, где тишина и надёжность играют большую роль. Тем более что ценовую политику Fujitsu для этой серии можно назвать более чем разумной, учитывая затраты на сборку в Германии или Японии.
