Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Осенью 2019 года мы тестировали флагманский корпус Enthoo Evolv X Glass компании Phanteks, оказавшийся в итоге одним из лучших корпусов формата Midi-Tower. Но не всем нужны корпуса таких габаритов и стоимости, как Evolv X, занимающие много пространства рядом с монитором. Для таких случаев у компании есть Phanteks Enthoo Evolv ITX Tempered Glass (PH-ES215PTG) формата Mini ITX, по сути являющийся уменьшенной копией старшей модели. Разумеется, его возможности, оснащение и совместимость скромнее, но и стоимость ниже почти втрое, что делает Enthoo Evolv ITX интересным объектом для обзора и тестирования.

Технические характеристики

Название модели Phanteks Enthoo Evolv ITX Tempered Glass
(PH-ES215PTG)
Тип корпуса Mini ITX
Размеры (В × Ш × Д), мм 375 × 230 × 295
Вес, кг 7
Боковые панели Из закалённого стекла толщиной 4 мм и из стали
Цвет Чёрный с красным
Материал Сталь, чёрный АБС-пластик, стекло
Штатная система охлаждения Задний вентилятор (выдув): 140 × 140 × 25 мм (PH-F140MP, ~1250 об/мин)
Отсеки для накопителей 0 × 5.25’’
2 × 3.5’’
2(+2) × 2.5’’
Слоты расширения, шт. 2
Совместимость с материнскими платами 6.7 × 6.7” (Mini ITX)
Порты вводы/вывода USB 3.0 × 2, HD Audio × 2
Поддержка блоков питания Любой PS/2-совместимый блок питания
Максимальная длина блока питания, мм 212 (350 – при снятой корзине для 3.5’’ HDD)
Максимальная высота кулера, мм 200
Максимальная длина видеокарт, мм 330
Пылевые фильтры, шт. 2 (спереди и снизу)
Возможность модернизации под СЖО Да
Возможность установки вентиляторов Передняя панель: 2 × 120 мм, 2 × 140 мм, 1 × 200 мм;
верхняя панель: 2 × 120 мм или 2 × 140 мм;
задняя панель: 1 × 120 мм или 1 × 140 мм;
основание: не предусмотрено;
боковые панели: не предусмотрено.
Возможность установки радиаторов СЖО Передняя панель: до 240 × 120 мм;
верхняя панель: до 280 × 140 мм;
задняя панель: 120 или 140 мм;
основание: не предусмотрено;
боковые панели: не предусмотрено.
Дополнительно
Гарантия производителя, лет 5
Страна производства Китай
Розничная стоимость, 5 400

⇡#Упаковка и комплектация

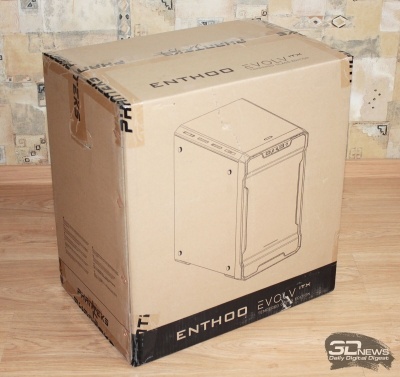

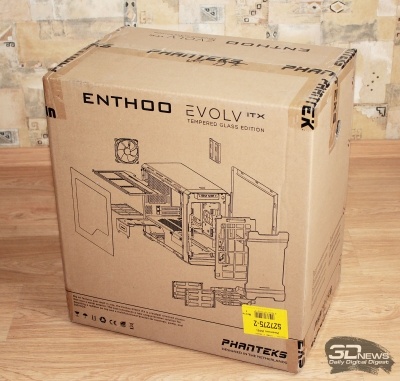

Сравнительно компактная картонная коробка, в которой поставляется Phanteks Enthoo Evolv ITX, содержит схематичное изображение корпуса, его компоновку и подробные технические характеристики.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

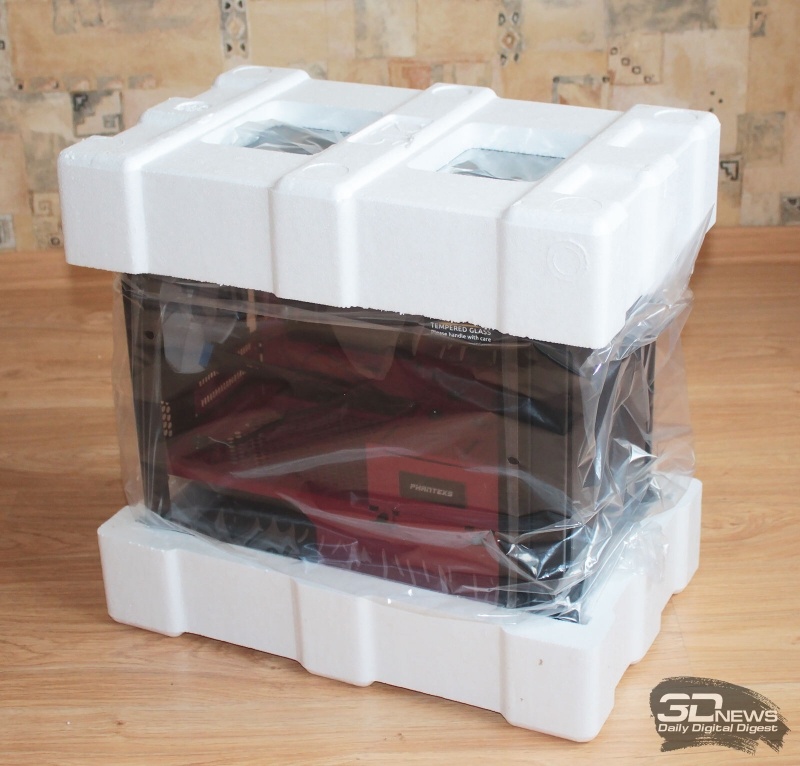

Внутри коробки корпус зажат между двумя пенопластовыми вставками и дополнительно облачён в полиэтиленовый пакет.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

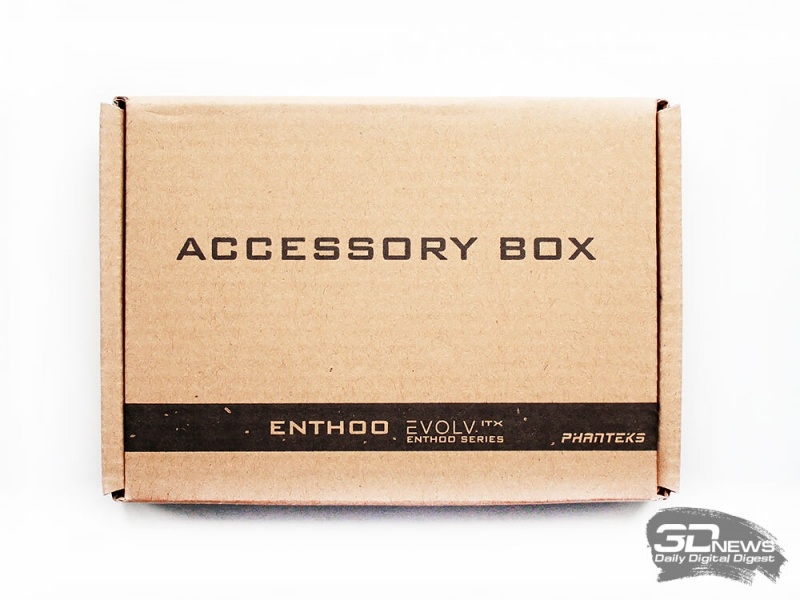

Аксессуары находятся в отдельной картонной коробке, вставленной в один из 3,5-дюймовых отсеков внутри корпуса.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

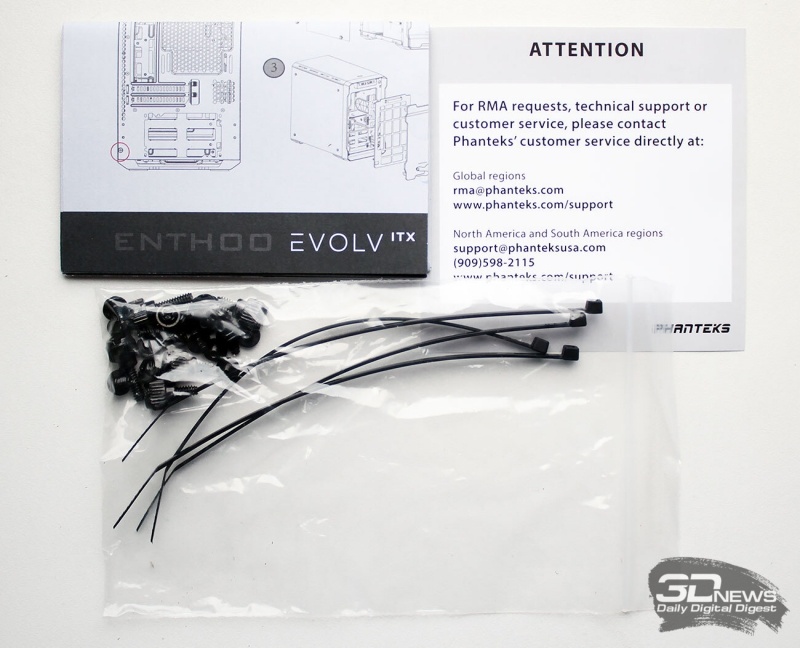

В ней – только краткая инструкция и памятка, винты для крепления платы и накопителей, а также четыре пластиковые стяжки. Стандартный набор для бюджетных моделей корпусов.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Как и старшая модель, Phanteks Enthoo Evolv ITX выпускается в Китае и обеспечивается пятилетней гарантией. Стоимость корпуса в российских магазинах на момент подготовки статьи составляет 5 400 рублей.

⇡#Дизайн

По дизайну Phanteks Enthoo Evolv ITX является уменьшенной версией Evolv X Glass, и также имеет боковую панель из закалённого стекла. Корпус выпускается в трёх расцветках: чёрный, чёрный с красным и белый с чёрным. Нам на тестирование был предоставлен второй вариант.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

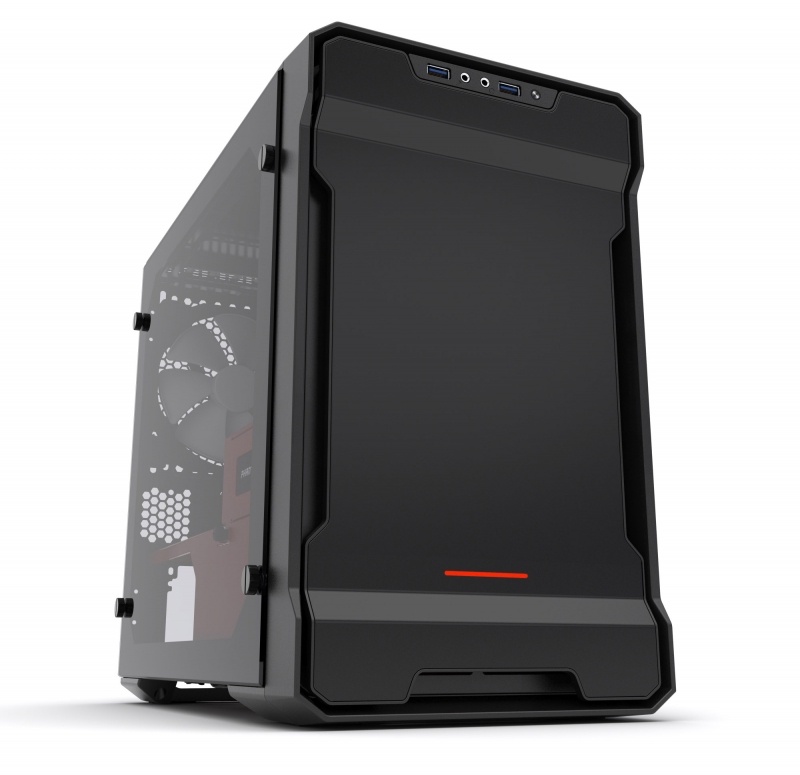

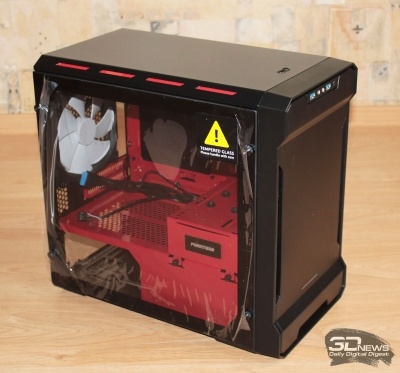

Выглядит корпус одновременно компактно и интересно. Его высота равна 375 мм, толщина – 230 мм, длина – 295 мм, а весит он всего 7 килограммов.

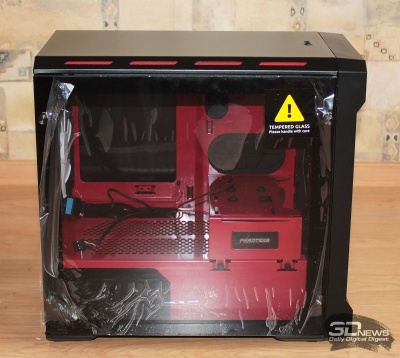

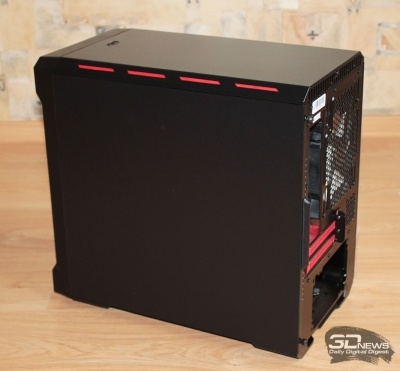

Боковая панель напротив рабочей зоны корпуса выполнена из закалённого стекла толщиной 4 мм, заботливо заклеенного защитной плёнкой. Противоположная панель стальная и глухая.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

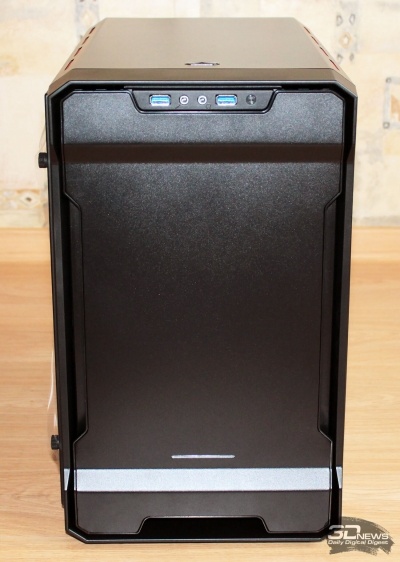

Как и у флагманской версии, передняя панель выполнена из 3-мм алюминия и начисто лишена перфорации, сверху размещены порты и кнопка управления подсветкой.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

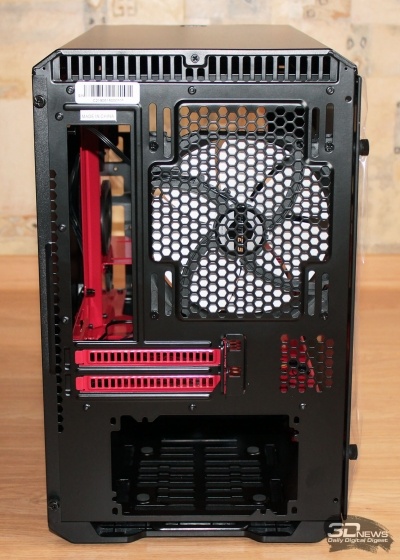

Компактность корпуса хорошо подчёркивает задняя панель, где размещён кажущийся огромным 140-мм вентилятор и видны всего два слота PCI-Express. Нашлось и место для вентиляционных прорезей сверху и отверстий справа над перфорированными пластинами слотов PCI-Express.

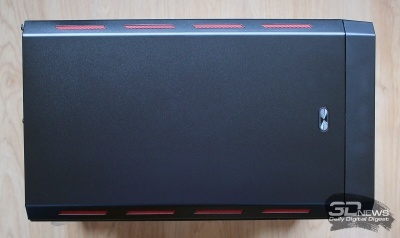

Верхняя панель корпуса также полностью глухая. Перфорация есть лишь на косых срезах к боковым сторонам корпуса, и та не значительная. Кнопка включения размещена вблизи у передней панели.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

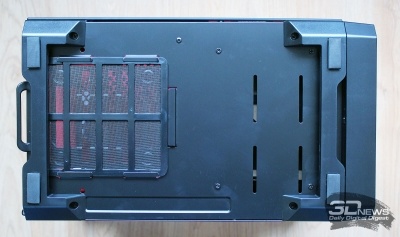

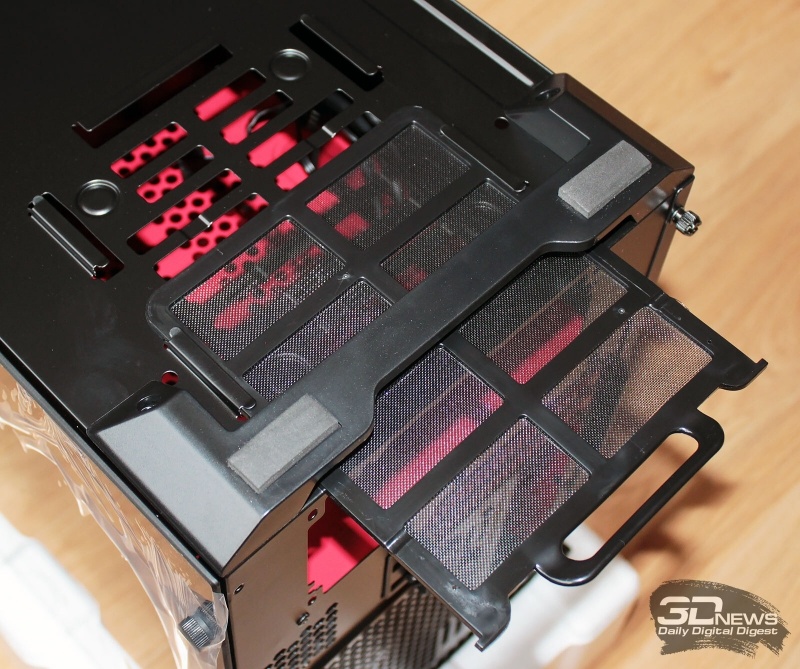

На нижней панели можно выделить только пылевой фильтр, находящийся под блоком питания и выдвигающийся для чистки назад, что не очень удобно.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

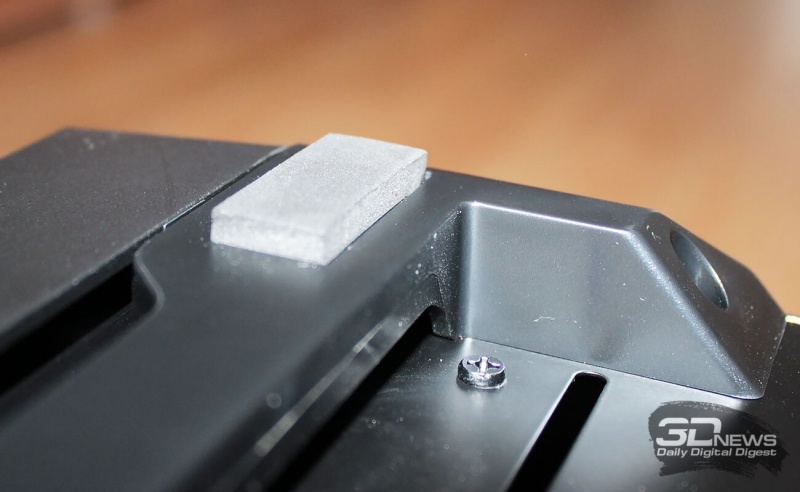

Высота пластиковых ножек, на которые опирается Phanteks Enthoo Evolv ITX, составляет 28 мм, ещё 4 мм к ним добавляют резиновые противоскользящие накладки.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

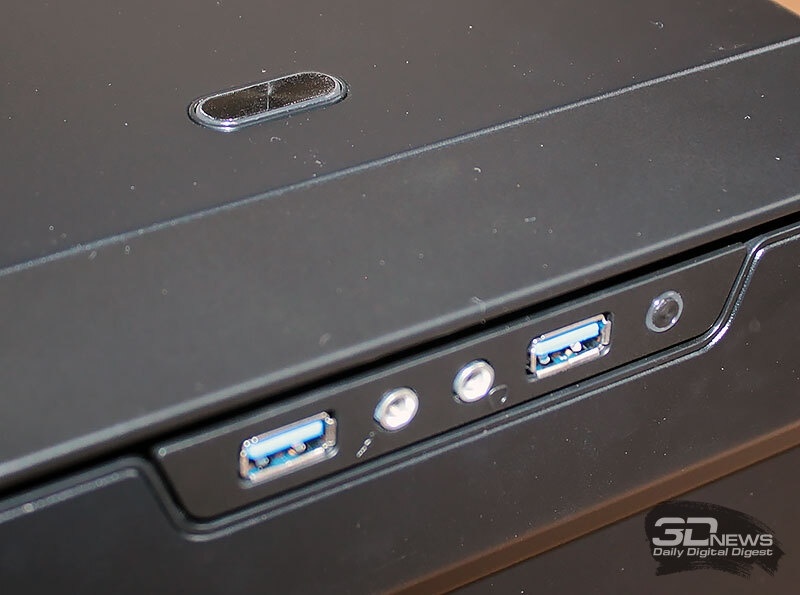

Вверху на передней панели размещены два порта USB 3.0, разъёмы для наушников и микрофона, а также кнопка управления подсветкой.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

В этой модели корпуса данная панель не закрывается задвижкой и всегда видна.

⇡#Внутреннее строение

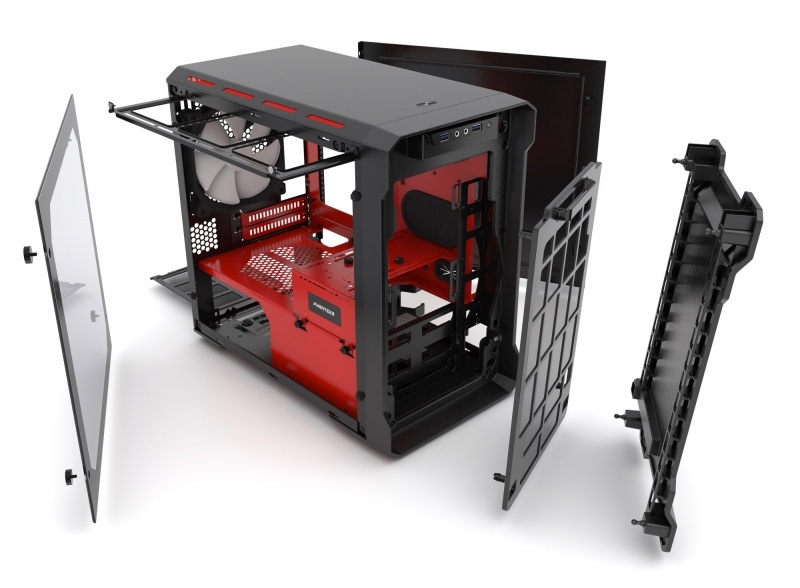

Посмотрим на компоновку Phanteks Enthoo Evolv ITX.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

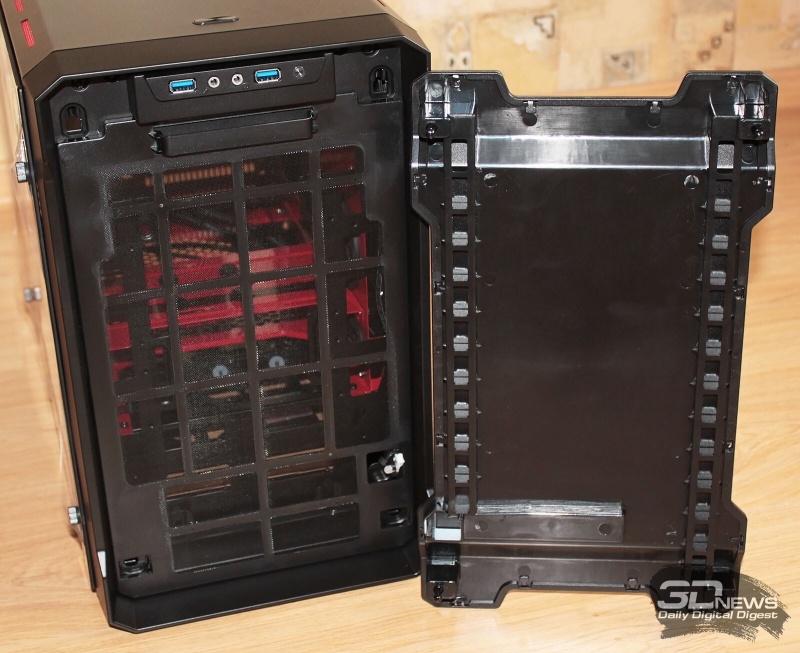

За сплошной передней панелью скрыт пылевой фильтр.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

За ним видна стальная пластина для крепления одного 200-мм вентилятора или пары 120/140-мм вентиляторов, а также радиатора системы жидкостного охлаждения.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

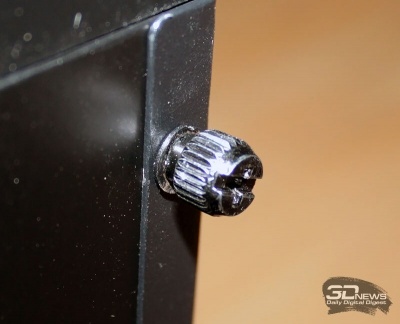

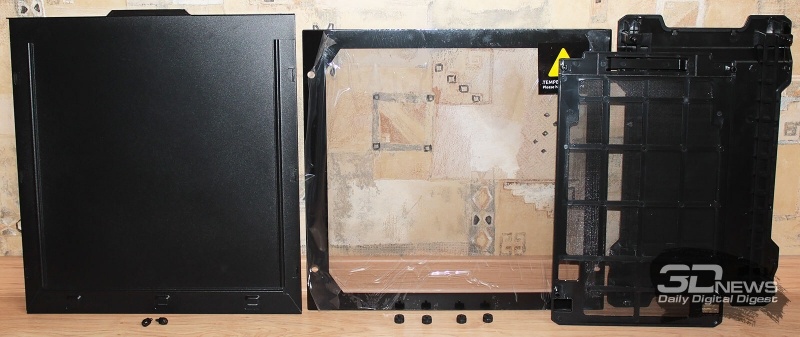

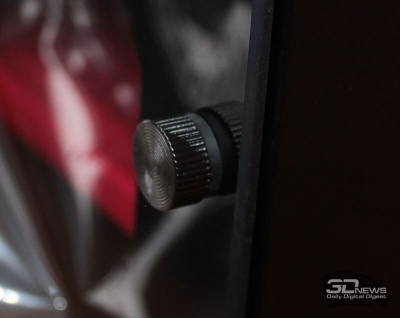

Боковые стеклянная и стальная панели закрепляются винтами с накатанной головкой. Первые ещё и оснащены резиновыми колечками для безопасного прижатия стекла.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

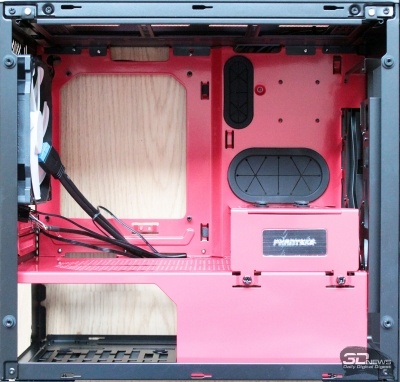

Без панелей стальное шасси компактно по высоте и длине, и при этом весьма вместительное по глубине.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Конечно, сюда не войдут какие-либо другие материнские платы, кроме mini ITX (это понятно и по названию корпуса), зато спокойно уместятся процессорные кулеры высотой 200 мм и видеокарты длиной до 330 мм. Правда, для последних потребуется отвернуть два винта крепления опорной пластины 2,5-дюймового диска и приподнять её вверх.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

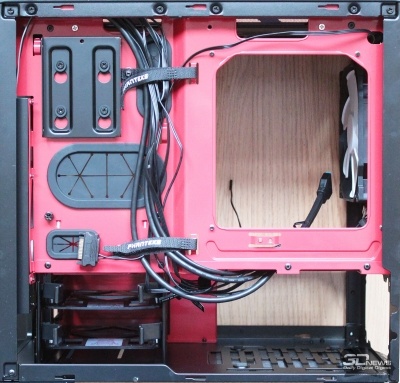

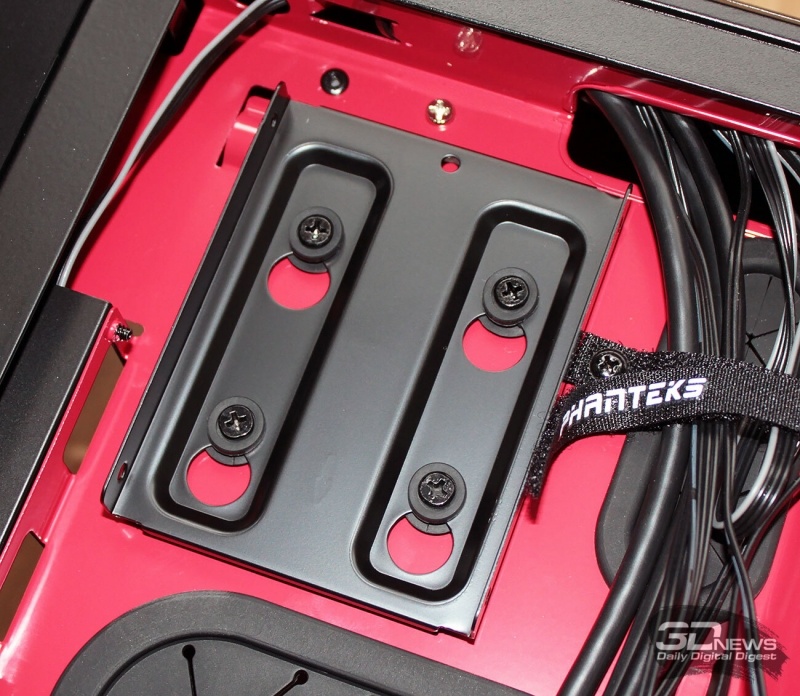

Никак иначе длинную видеокарту в этот корпус не установить. Второй накопитель данного формата можно установить на обратную сторону поддона материнской платы, закрепив в специальной рамке с резиновыми держателями.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

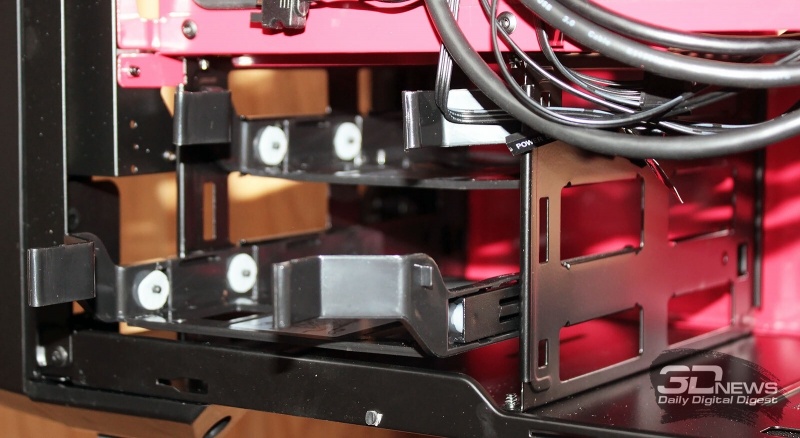

Кроме этого, два накопителя можно установить в нижней части корпуса в специальных пластиковых салазках.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Сюда могут быть установлены пара дисков формата 3,5 дюйма или пара 2,5-дюймовых накопителей. На наш взгляд, для корпуса mini ITX этого более чем достаточно, особенно учитывая, что всё большее распространение получают высокоскоростные SSD, устанавливаемые в материнские платы.

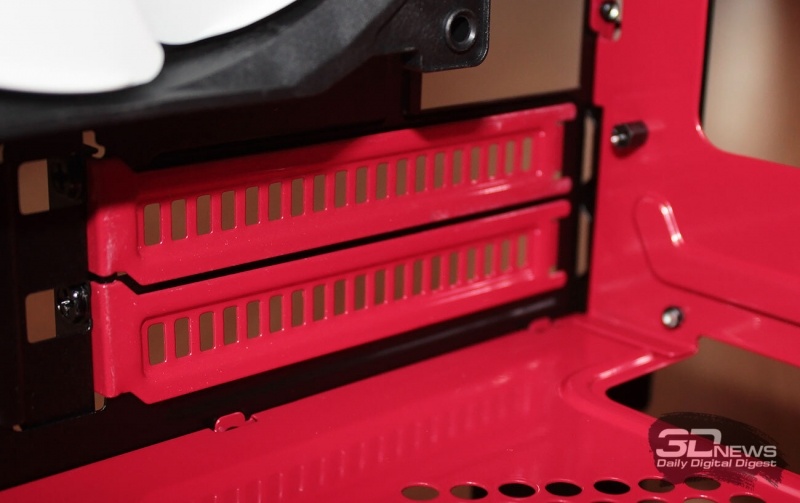

Для закрепления карт расширения в корпусе предусмотрено два горизонтальных слота, закрытых перфорированными пластинами зафиксированными винтами с накатанной головкой.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

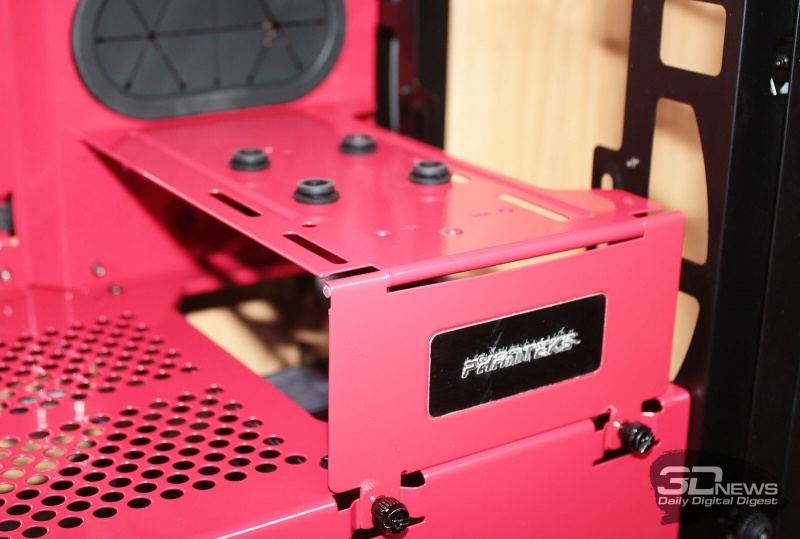

На этом ракурсе хорошо видно, что толщина видеокарты не должна превышать двух слотов, в противном случае она упрётся в кожух блока питания. И хотя последний обильно перфорирован, эффективность охлаждения видеокарты будет под большим вопросом.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

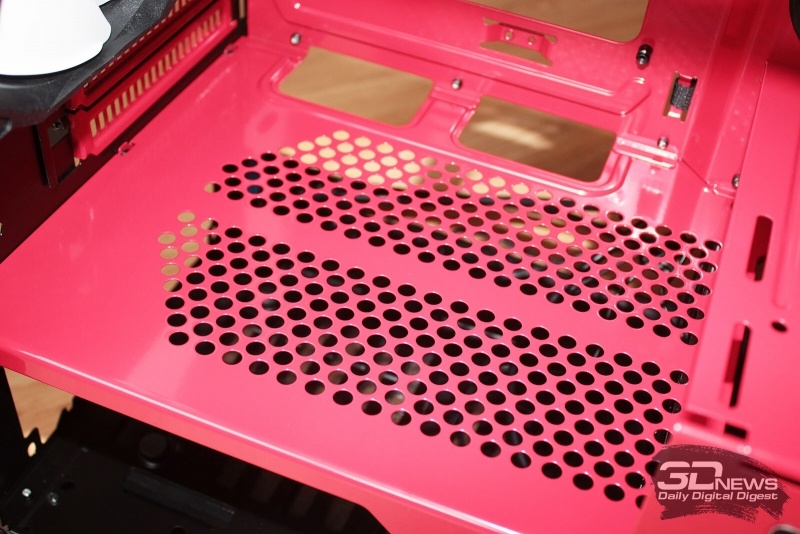

Сам блок питания может быть установлен как вентилятором вниз (всасывать холодный воздух снизу через пылевой фильтр), либо вверх, забирая воздух через перфорированную панель.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Его длина не должна превышать 212 мм, но если снять корзину крепления накопителей внизу корпуса, то войдёт блок питания длиной 350 мм.

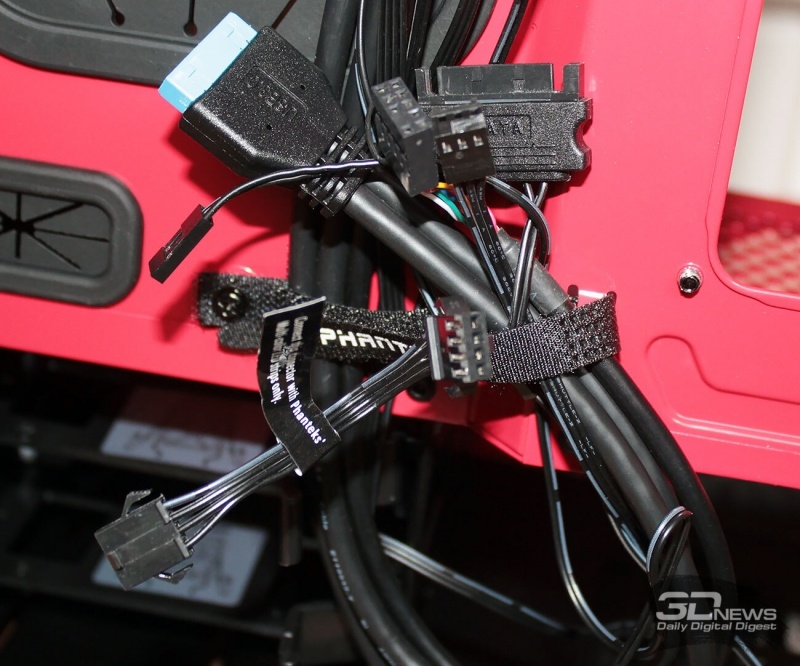

В пучке кабелей корпуса можно найти кабели для передней панели, USB-кабели, а также кабели для вентиляторов и подсветки.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

⇡#Система охлаждения и возможности дооснащения

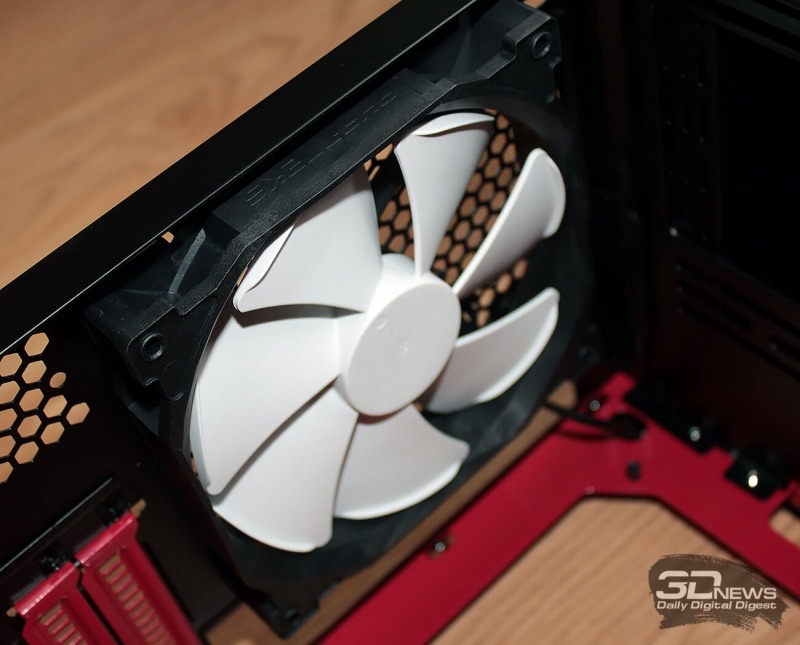

В Phanteks Enthoo Evolv ITX всего один штатный вентилятор: 140-мм PH-F140MP, установленный на задней стенке корпуса и ориентированный на выдув из него. Этот вентилятор можно регулировать по высоте, для чего на задней стенке предусмотрены прорези длиной около 40 мм.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

При этом возможности по дооснащению кейса вентиляторами неприлично широкие для компактных mini ITX-корпусов. Например, спереди можно установить один 200-мм вентилятор или пару 120/140-мм «вертушек». Сверху также возможны два 120- или два 140-мм вентилятора, а на задней стенке по одному такому вентилятору.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Встроенного в корпус контроллера вентиляторов нет, к сожалению.

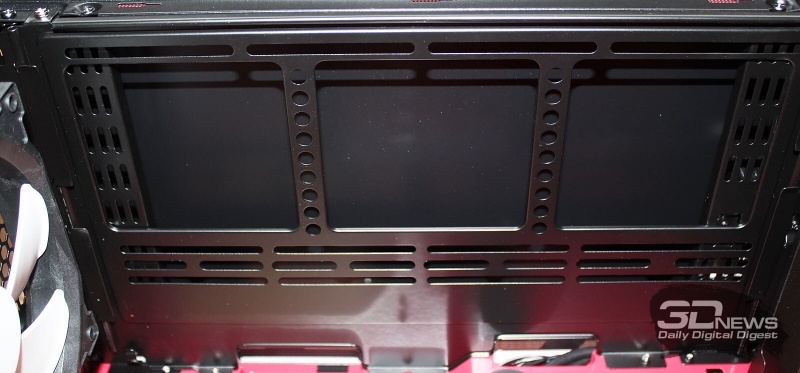

В верхней части корпуса размещена металлическая рама с отверстиями под крепления вентиляторов или радиатора системы жидкостного охлаждения.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

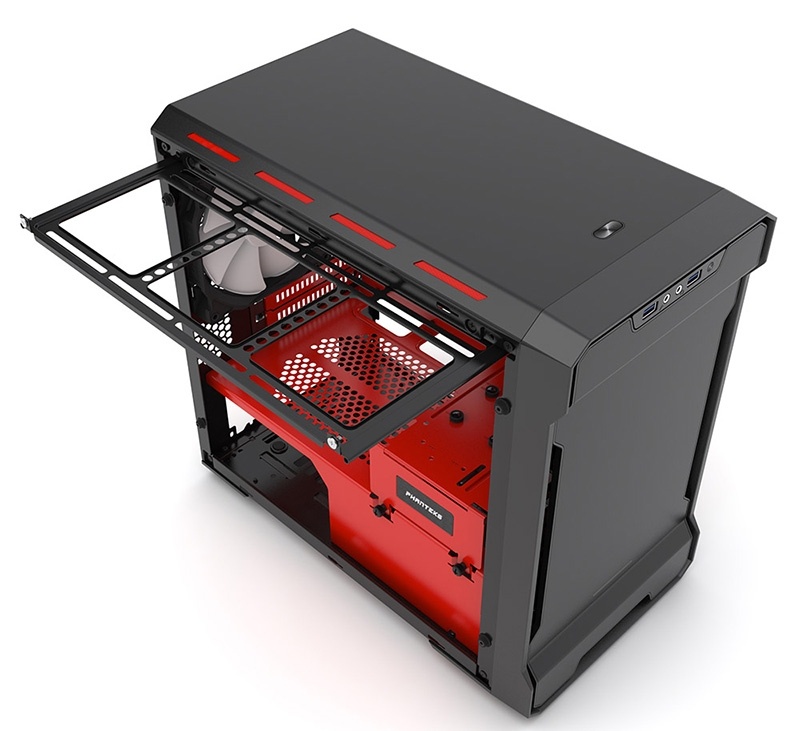

Чтобы было удобно закреплять на ней устройства, она сделана выдвижной и крепится к шасси двумя винтами (их, кстати, тоже можно было бы сделать с накатанной головкой, чтобы иной раз не использовать отвёртку).

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Верхнюю панель корпуса при необходимости также можно снять, она закрепляется винтами.

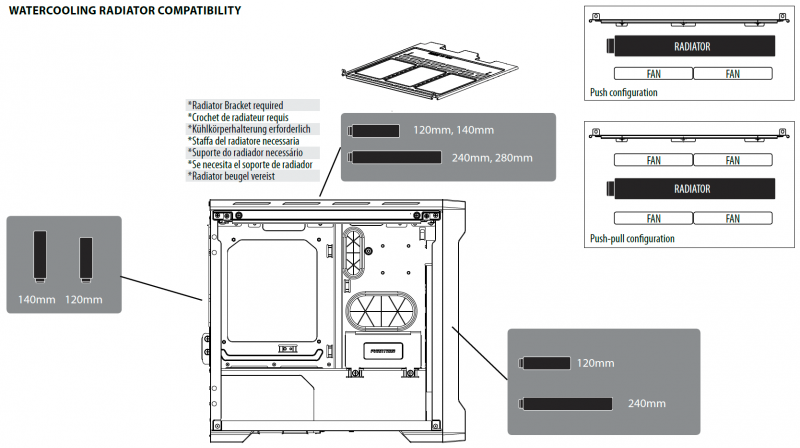

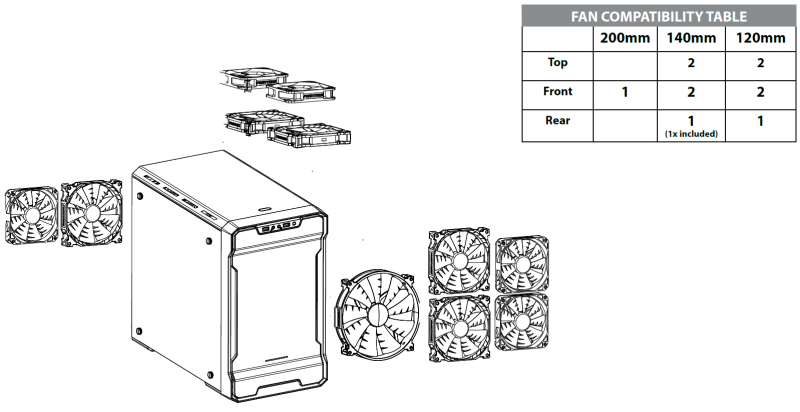

Phanteks Enthoo Evolv ITX совместим с радиаторами СЖО размерами до 280 × 140 мм, а полностью возможности корпуса приведены на следующей схеме.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Резюмируя, можно сказать, что возможности компактного Phanteks Enthoo Evolv ITX по дооснащению вентиляторами и радиаторами систем жидкостного охлаждения довольно широкие.

⇡#Сборка

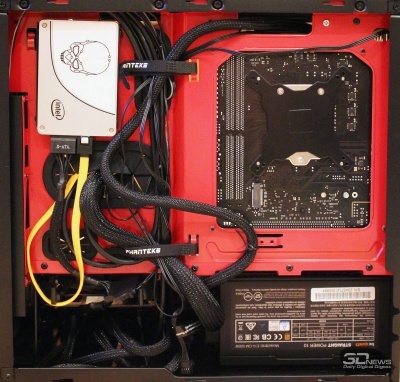

Процедура сборки комплектующих в Phanteks Enthoo Evolv ITX подробно изложена в инструкции. Никаких серьёзных отличительных особенностей от других корпусов в этом плане нет, развитая система кабель-менеджмента и стяжки «на липучках» позволят максимально разгрузить основную рабочую зону от кабелей и, при необходимости, аккуратно уложить их за поддоном материнской платы.

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

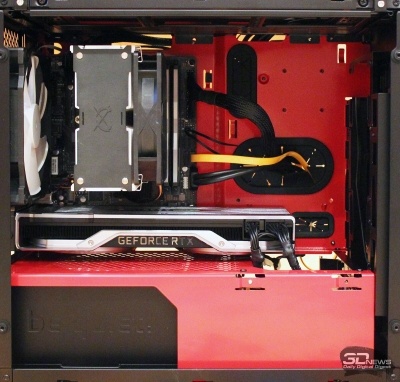

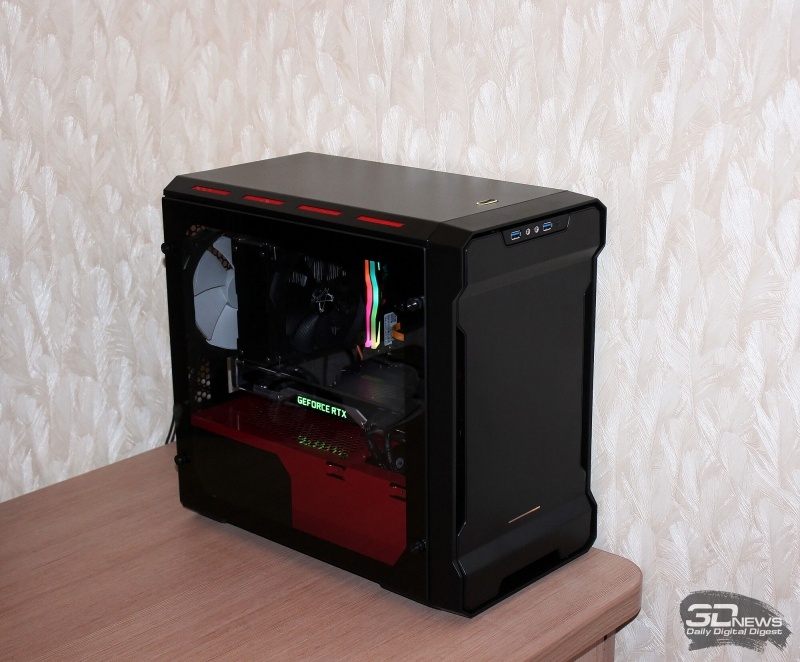

Собранный и закрытый корпус выглядит очень компактно, аккуратно и стильно. Никаких выделяющихся деталей и вычурных

Новая статья: Корпус Phanteks Enthoo Evolv ITX Tempered Glass: просторный минимализм

Боковая панель из закалённого стекла позволит выставить напоказ все комплектующие, в которых в данном случае будет уместна подсветка.
