Я долго думал, где написать эту статью, вроде слишком простая для Хабра. На Пикабу - непонятная система рекомендаций, а на Я.Дзен - больше заходят статьи: "как починить лампу из пятёрочки, используя паяльник и синюю изоленту". Дело в том, что "умные лампы", на данный момент, являются дорогими гаджетами, значит они больше удел гиков, чем случайный выбор покупателя - поэтому оставлю эту статью здесь, надеюсь будет полезна при выборе. :)

Я не буду приводить графиков ШИМ исследуемых ламп, цель - показать, как происходит диммирование и смешение цветов в "умных лампах", на примере брендов Xiaomi, Aqara, Philips Zhirui.

Романтичный и уютный ШИМ «умных ламп» - 2

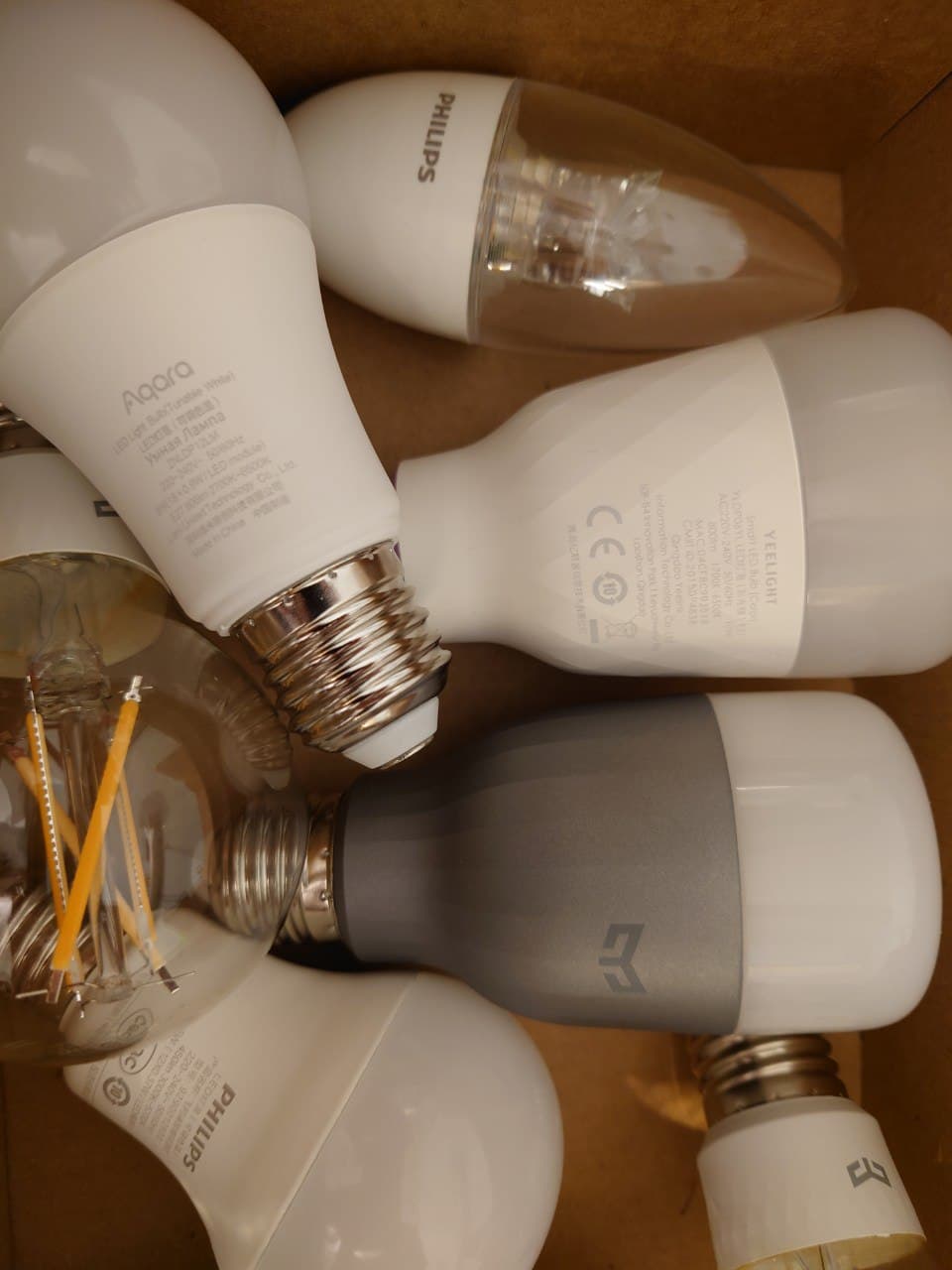

Чтобы не было лишних вопросов, обновим прошивку на всех лампах до последней версии на 08.01.2022.

Романтичный и уютный ШИМ «умных ламп» - 3

Приступим

Для наглядной демонстрации работы данных ламп, я использовал смартфон - Sony Xperia XZ2 Premium, его камера может снимать со скоростью 960 кадров в секунду. Думаю инженеры компании не представляли, для чего могут использовать данную камеру, жаль что в будущих моделях от неё отказались.

Лампа e27 - Yeelight Smart LED Filament Lamp

Яркость - 100%.

Яркость - 90%, появляется "злобный" ШИМ.

Яркость 20%, ШИМ менее выражен, видимо, контроль яркости происходит частично с помощью уменьшения напряжения.

Лампа e27 - Aqara LED Light Bulb

Данная лампа состоит их двух типов белых светодиодов: с цветовой температурой 2700k и 6500k.

Яркость 100%, цветовая температура - 6500k.

Яркость - 50%, цветовая температура 6500k, появляется ШИМ.

Яркость - 70% цветовая температура 4000k. А вот данный цвет получается смешением светодиодов двух цветовых температур 2700k и 6500k, что хорошо видно на данном видео. Режим называется "чтение", ну что же - производителю виднее, а я, пожалуй, поберегу своё зрение :)

Лампа e27 - Yeelight LED Light Bulb (color)

Белые светодиоды, цветовой температуры 4000k; цветные: синие, зелёные, красные - geek porn.

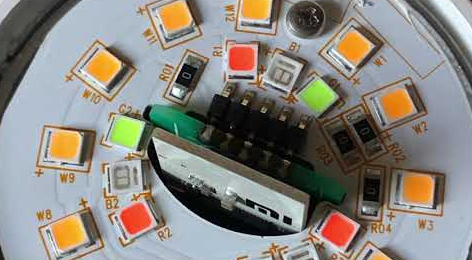

модуль светодиодов Yeelight LED Light Bulb (color)
модуль светодиодов Yeelight LED Light Bulb (color)

Яркость 100%, цветовая температура - 4000k.

Яркость 50%, цветовая температура - 4000k. ШИМ, опять этот ШИМ...

Пресет: "уютный дом". Цветовая температура 2700k - здесь все ещё хуже, чем у Aqara LED Light Bulb, сильно падает яркость, т.к. вступают в действие цветные светодиоды. Работает это так: белый светодиод 4000k + красный + зелёный, включаются попеременно. С содроганием вспоминаю данный "уютный дом" и "песок в глазах".

Яркость - 100%, красный цвет, вот здесь все хорошо.

Пресет - "романтика".

Лампа e27 - Yeelight LED Light Bulb v2 (YLD06YL)

Здесь китайцы ушли дальше и заменили G и B светодиоды, на синие + цветной люминофор, также был переработан алгоритм смешения цветов. Помогло ли это? - нет :)

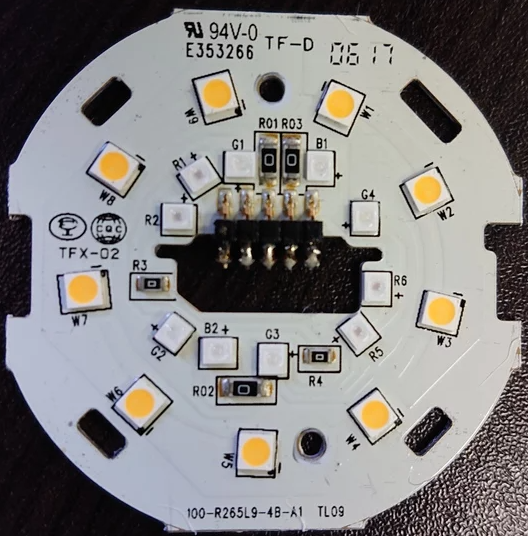

модуль светодиодов Yeelight LED Light Bulb v2 (color) - с просторов интернета
модуль светодиодов Yeelight LED Light Bulb v2 (color) - с просторов интернета

Яркость - 100%, красный цвет. Светит ярче Yeelight LED Light Bulb, но цвет менее насыщенный. А вот и хитрость: его "разбавили" белым.

Пресет - "Романтика".

Яркость - 100%, салатовый цвет (выбран вручную).

Лампы e14 и e27 - Philips Zhirui

Данные лампы работают примерно одинаково. Выраженный ШИМ проявляется при яркости менее 100% и более 10%, или при регулировке цветовой температуры в диапазоне 3000-5300k.

Яркость 100%, цветовая температура - 3000k.

Яркость 50%, цветовая температура - 3000k.

Яркость 50% холодный и 100% - тёплый свет, да, именно так в виджете данных ламп задаётся яркость и регулируется цветовая температура. Принцип смешения цветов схож с Aqara LED Light Bulb.

Настольный светильник - Xiaomi Mijia Bedside Lamp

Любой цвет, отличный от белого 4000k и чистого цвета светодиода: синий, зелёный, красный, воспроизводит подобно Yeelight LED Light Bulb.

Яркость 100%, цвет - розовый или "сиреневый", насколько он возможен при таком механизме смешения цветов.

Светильник потолочный - Xiaomi Yeelight YLXD76YL

Пресет "луна", виден ШИМ, но довольно высокочастотный, вреден он или нет - решать вам.

Лента светодиодная - Xiaomi Yeelight led lightstrip

Яркость - 100%, красный цвет.

Яркость 100%, салатовый цвет, ШИМ очень высокочастотный. В любом случае, данная лента приятно удивила.

Бонус

Устаревшие источники света

Лампа накаливания 75Вт e27, Osram, я думаю - здесь производитель роль не играет.

Компактная интегрированная люминесцентная лампа Philips MASTER PLE-C 8W/827.

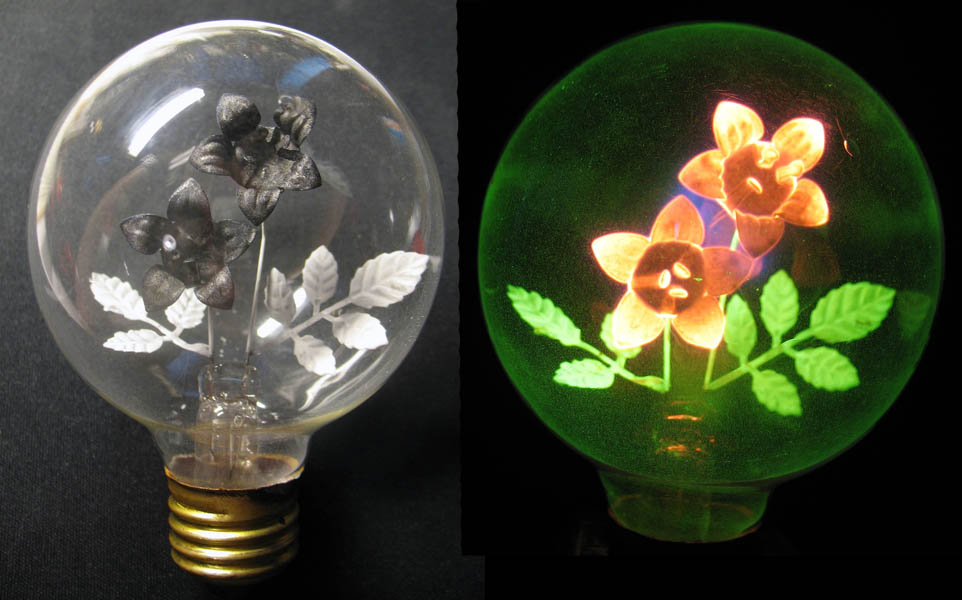

Декоративная неоновая лампа n/n e27

с просторов интернета
с просторов интернета

Может пора не только на компьютерных играх, но и на светильниках писать "Предупреждение о вызываемых мерцающим светом эпилептических припадках"?
