Приветствую всех!
Вообще, брендовые ретро-ПК не так популярны у любителей, как обычные компьютеры. Несоответствие комплектующих каким-либо стандартам, отсутствие нормальной документации, отсутствие софта (типа утерянных утилит конфигурации) и неочевидные глюки - вот далеко не полный список проблем, с которыми можно столкнуться.
Но всё-таки есть экземпляры, лишённые практически всех этих косяков. И сегодня поговорим именно об одном из них — о брендовом слим-десктопе Packard Bell Legend 204CD. Как оказалось, этот девайс собрал в себе лучшее что от брендов, что от самых обычных самосборных машин.
❯ Суть такова
Не так давно товарищ @Dimozy сказал, что было бы интересно, если бы я показал ещё что-то из старого компьютерного железа. А ещё так уж вышло, что мне очень нравятся слим-десктопы. Конечно, несколько «традиционных» ПК у меня тоже есть, однако тонкие горизонтальные компы меня прямо таки привлекают. Именно на один них-то, наиболее интересный из имеющихся у меня, мы сейчас и посмотрим.
История этого компьютера началась для меня достаточно просто. В далёком 2018 году мне довелось участвовать в перетаскивании всякого оборудования (в целях освобождения места под новое) на некоем неназванном складе. Ничего особо примечательного даже для не слишком искушённого любителя старых ПК там не было: сломанная мебель, пустые корпуса от офисных ПК, помеченные крестами блоки питания и какие-то жёсткие диски (с важнейшей информацией), квадратные ЖК-мониторы с надписями маркером вроде «Не выходит из дежурного режима» или «Нет зелёного цвета» и ещё много всякого разного компьютерного лома, который, вероятно, лежит там и поныне, только поплотнее и в другом углу.
Но кое-что всё-таки привлекло внимание.

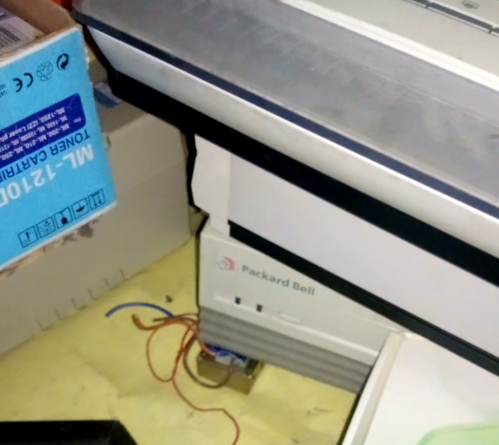

В куче околокомпьютерного хлама, придавленный разбитым планшетным сканером и каким-то видеомагнитофоном, лежал небольшой белый ящик с надписью «Packard Bell», на который сразу же был положен глаз. Поинтересовавшись насчёт его дальнейшей судьбы и возможности забрать данный артефакт себе, получил ответ, что девайс не эксплуатируется уже лет пятнадцать, нигде не числится и готовится к выносу на свалку, так что если я его заберу, то будет даже лучше, меньше мусора придётся вывозить. Вечером того же дня компьютер уже был у меня дома. Удалось забрать и штатную клавиатуру от него, уже было приготовленную к отправке в recycle bin. Мышку, монитор и документацию я нигде так и не нашёл.
❯ Обзор оборудования
Ну что же, взглянем на наш аппарат поподробнее.
Компьютер действительно оправдывает название «слим-десктоп» — размерами он ненамного больше обычного VHS-магнитофона. Конечно, до совсем уж мелких вроде Siemens Nixdorf некоторых моделей ему далеко, но всё же.

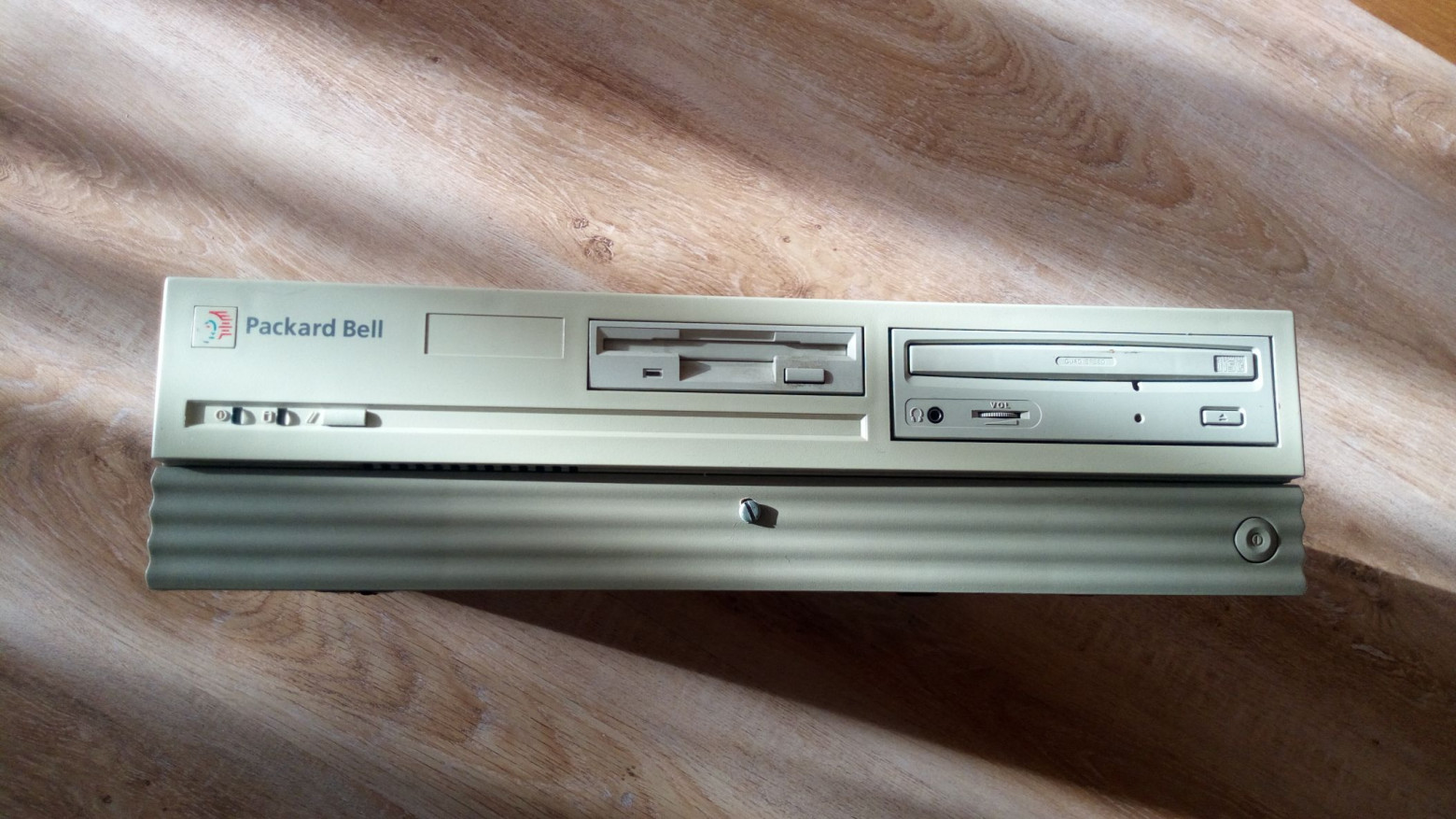

Спереди традиционные для машины тех лет части — кнопка питания (разумеется, коммутирующая 220 В), Reset, светодиоды питания и HDD, дисковод и CD-ROM. В пустом углублении некогда была табличка с моделью. На нижней серой планке какой-то явно нештатный саморез.

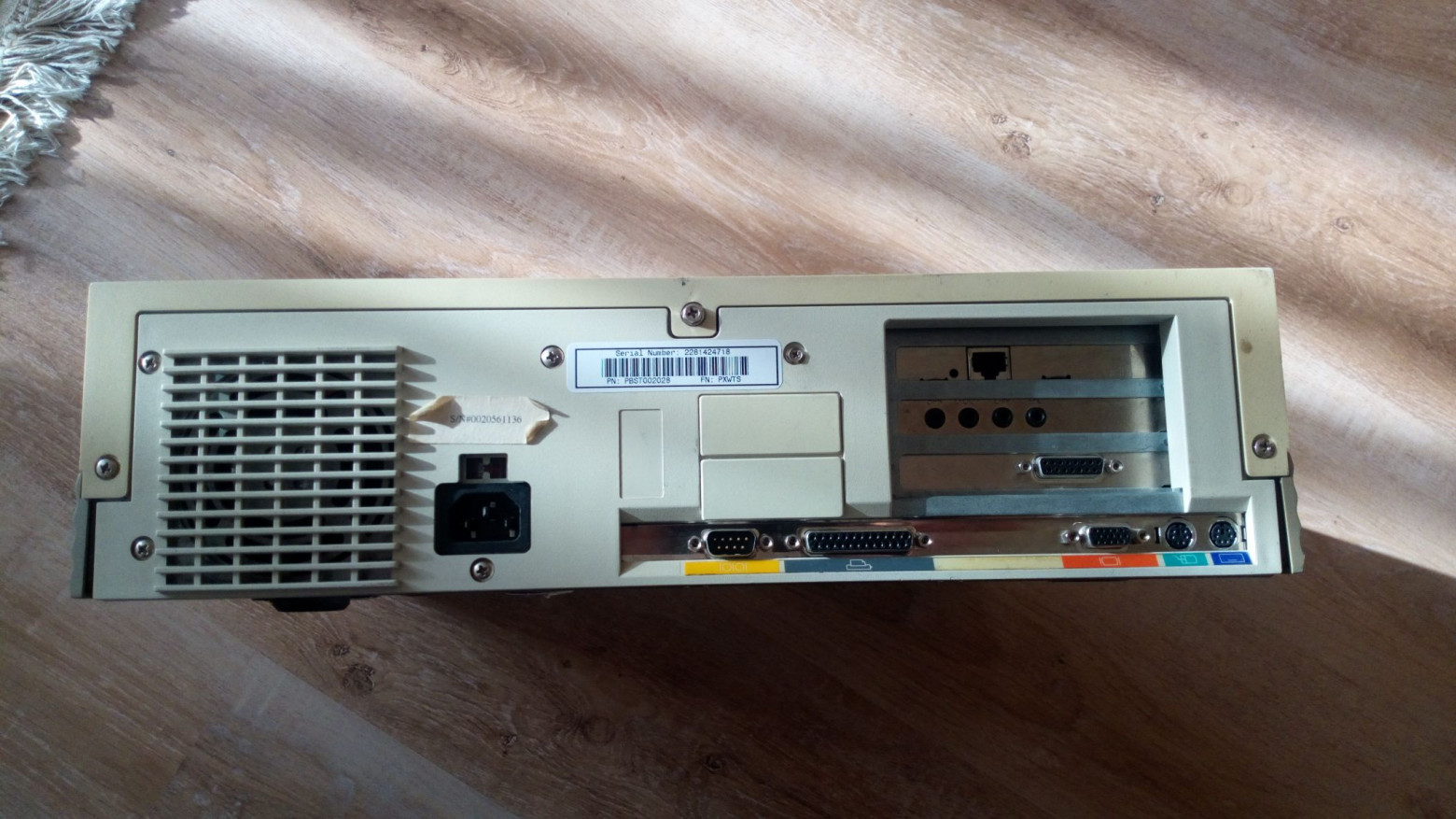

С обратной стороны всё поинтереснее.

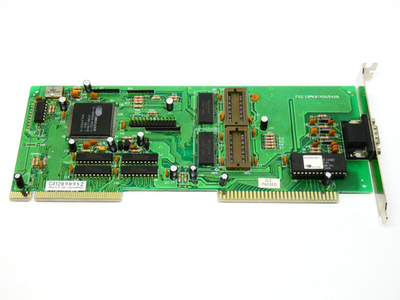

В глаза бросаются разъёмы PS/2 — редкость для тех компьютеров. Отлично, значит, к нему можно будет подрубить периферию от более новых машин и не мучиться с шариковыми мышами. В остальном же всё стандартно — питание, COM, LPT, звук (обычная карточка на ESS1688), вынесенный на отдельной планке игровой порт. Под двумя пластиковыми заглушками могли находиться порты модема и ещё что-то, но в моём ПК он не установлен. Чуть позже мною в остававшийся свободным ISA-слот была вставлена сетевая карта.

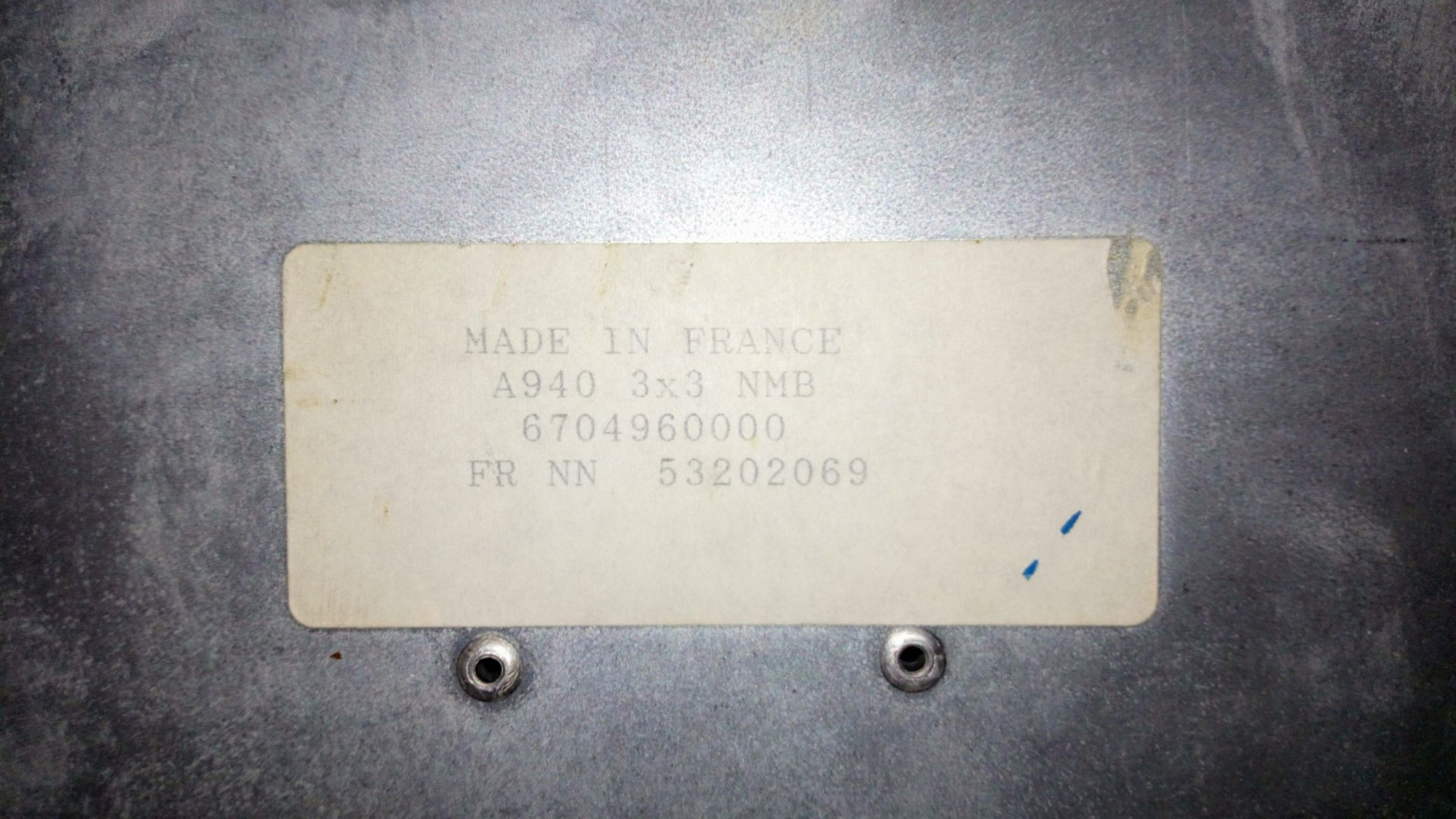

Сделано во Франции! В наши дни даже не сразу и верится.
Компьютер очень тяжёлый, весит около одиннадцати килограммов. Немало, особенно если учесть, что две трети массы приходится на сам корпус. Оно и понятно: в ту эпоху толстый металл был жизненно необходим, иначе бы корпус просто сложился под массой пятнадцати-двадцатикилограммового ЭЛТ-монитора сверху. Крышка выглядит лёгкой, но это впечатление обманчиво: под пластиковой оболочкой скрывается всё та же сталь. Снимается она тоже довольно своеобразно: нужно открутить три винта сзади по периметру корпуса и сдвинуть назад. Сдвигается она очень и очень туго, из-за чего некогда, похоже, кто-то подумал, что надо открутить скрытые винты под планками корпуса, отчего отломал их все.

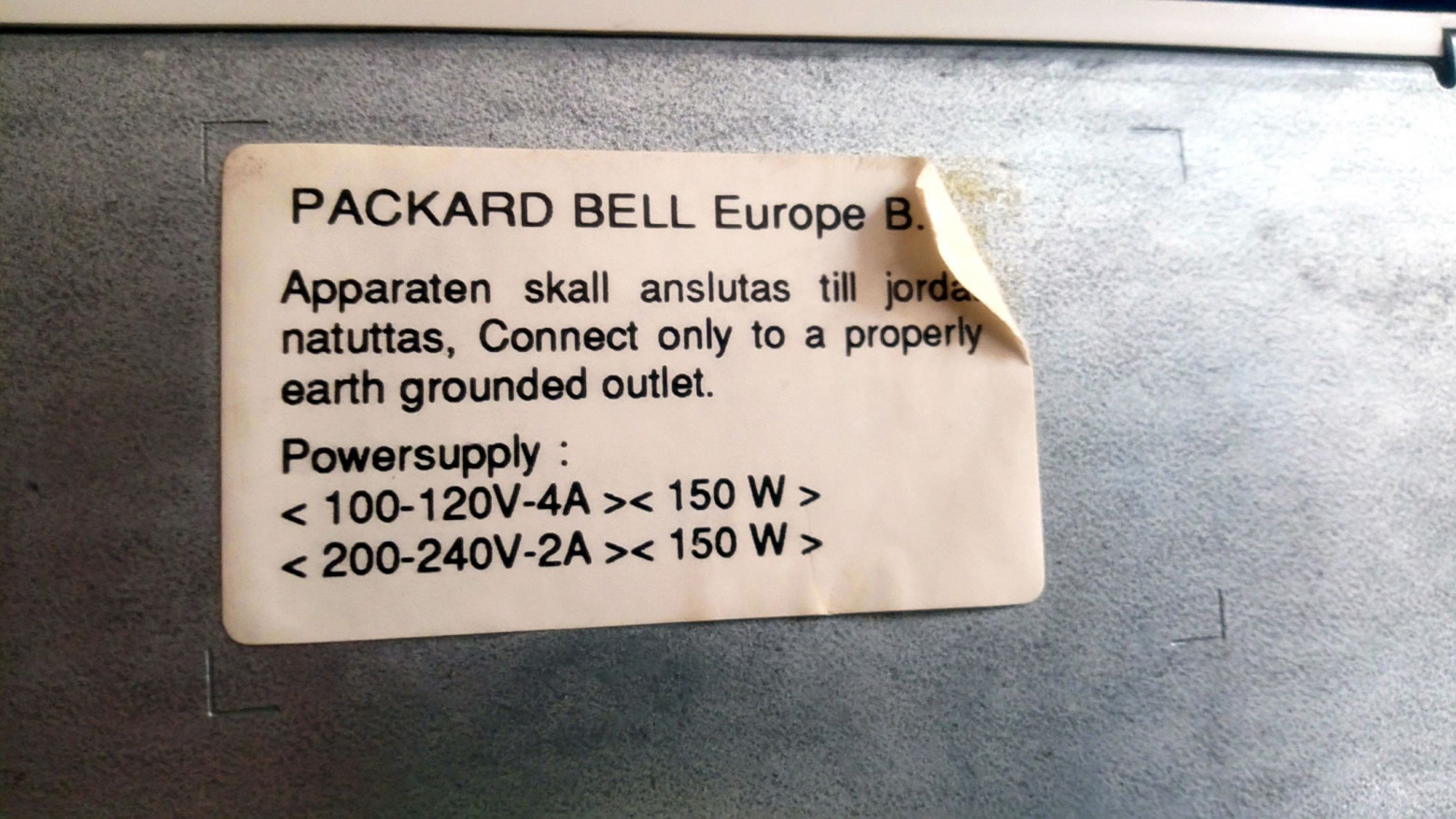

Ещё одна наклейка на днище.
❯ Внутренности
Разумеется, компьютер я разобрал.

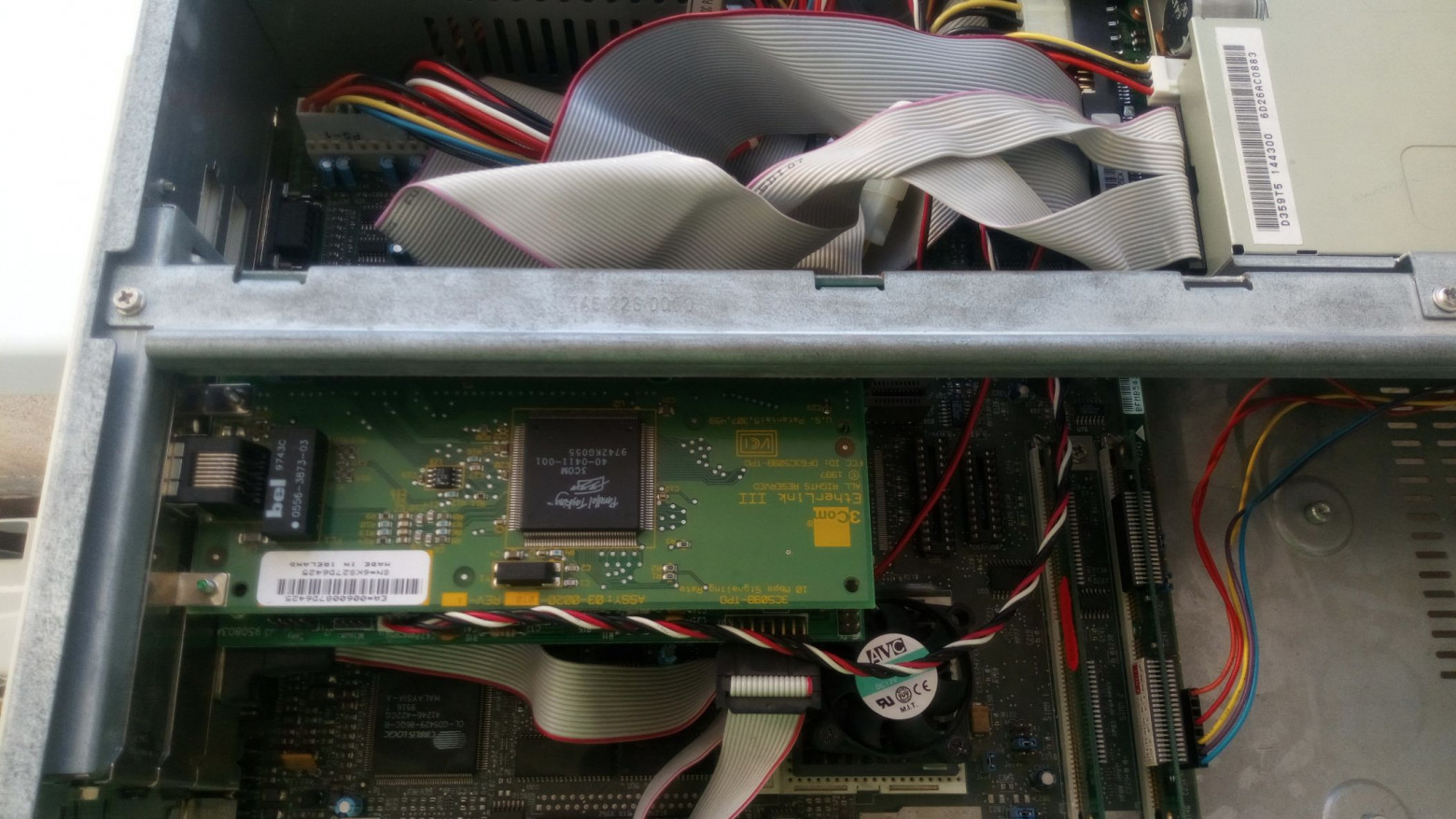

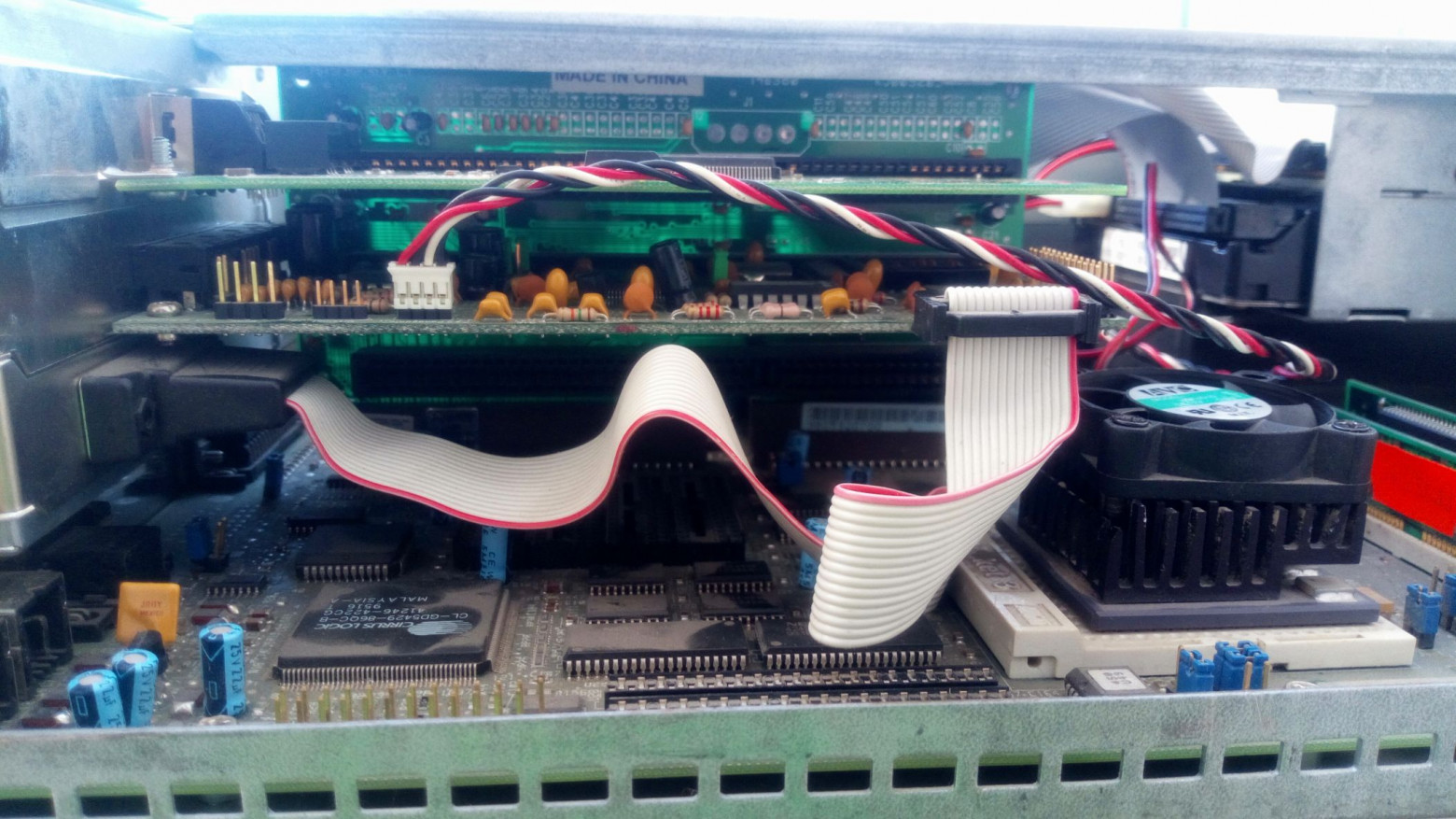

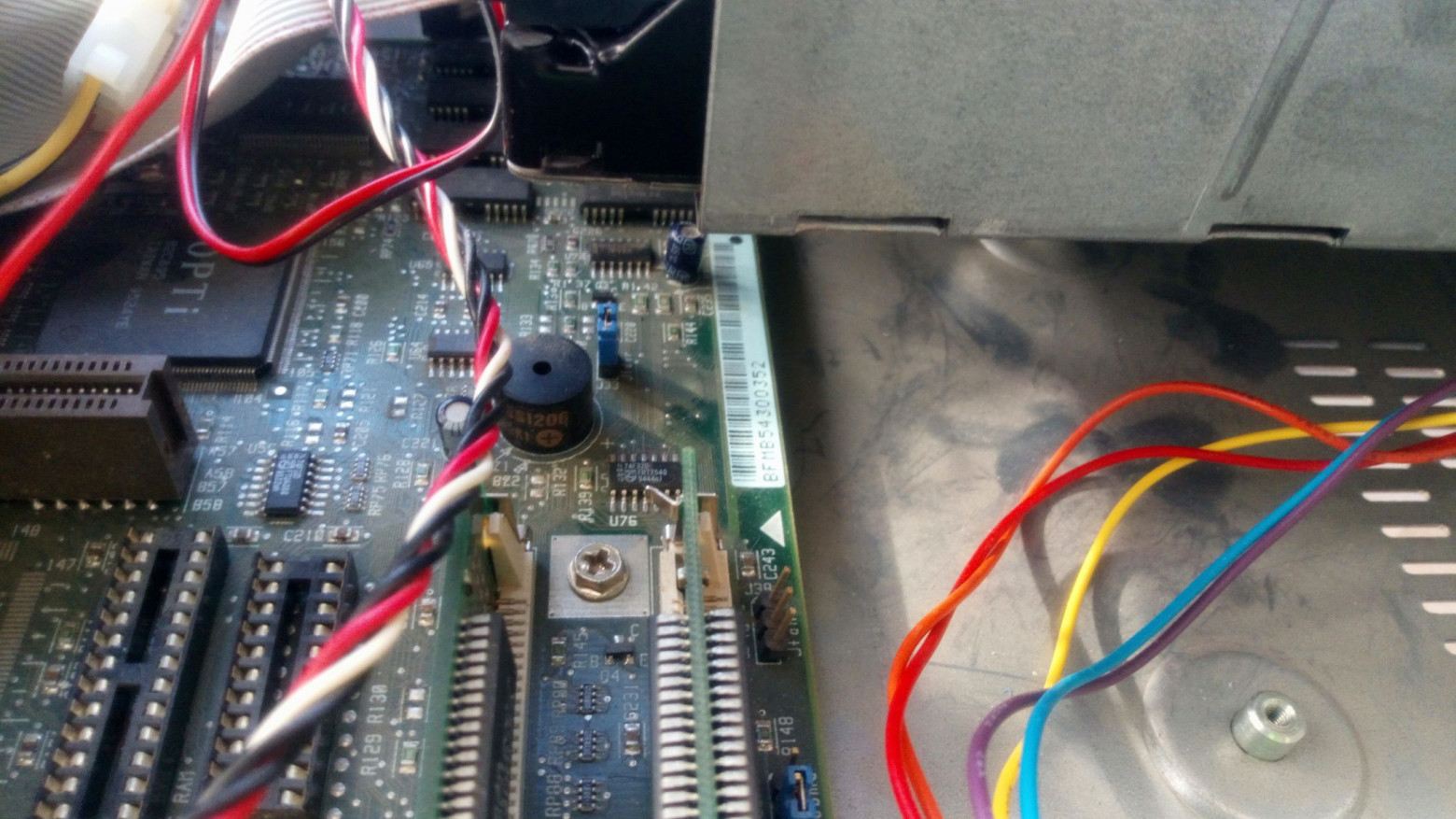

Внутри нас ждёт довольно ожидаемая планировка: материнская плата, кросс-плата («ёлка») с ISA-слотами, блок питания, накопители.
Маркировка на материнской плате. Гугл без понятия, что за модель. Но позже мы с этим разберёмся.

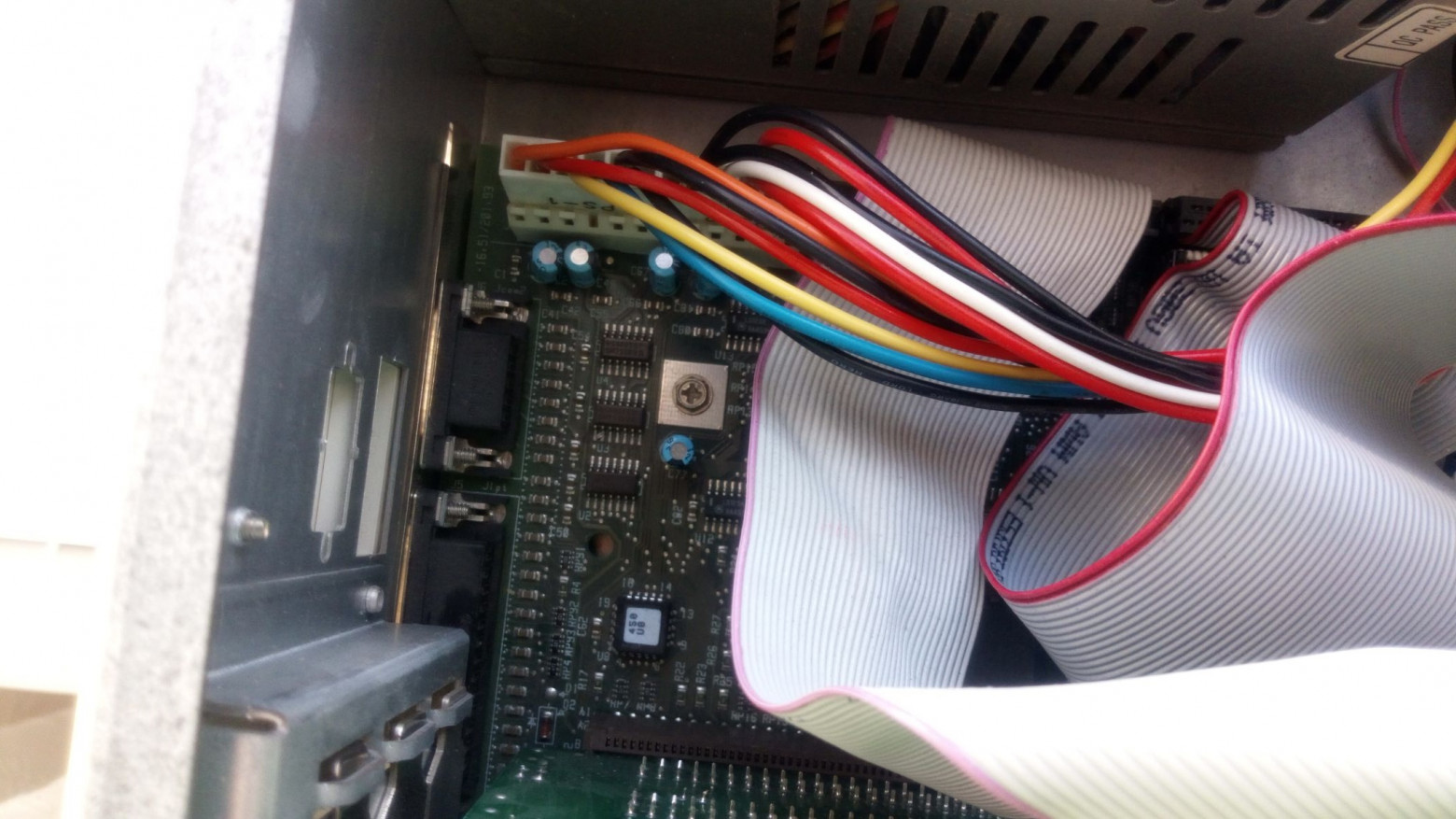

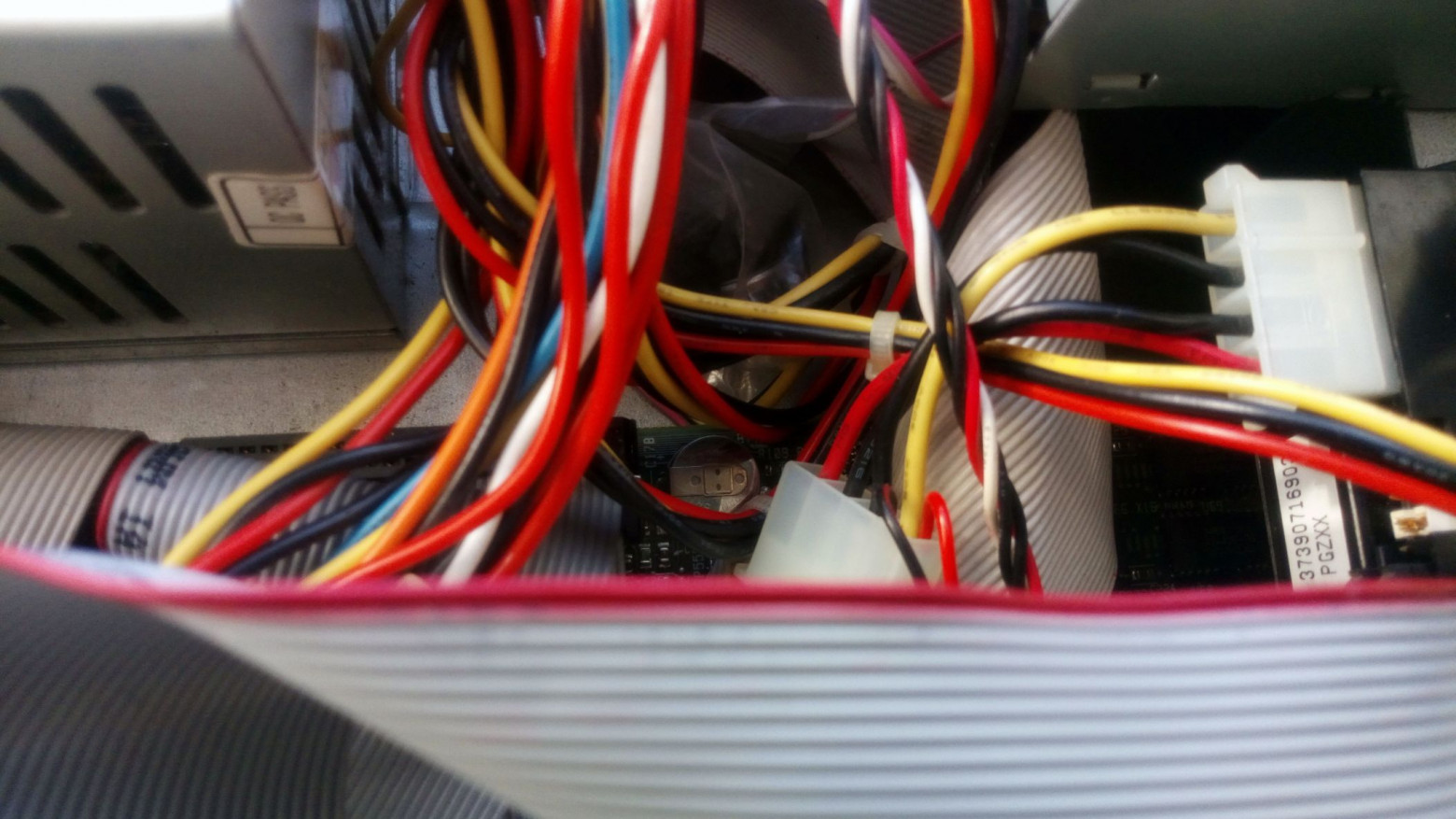

Набито всё внутри довольно плотно, к некоторым узлам вроде дисководов подлезть очень непросто.

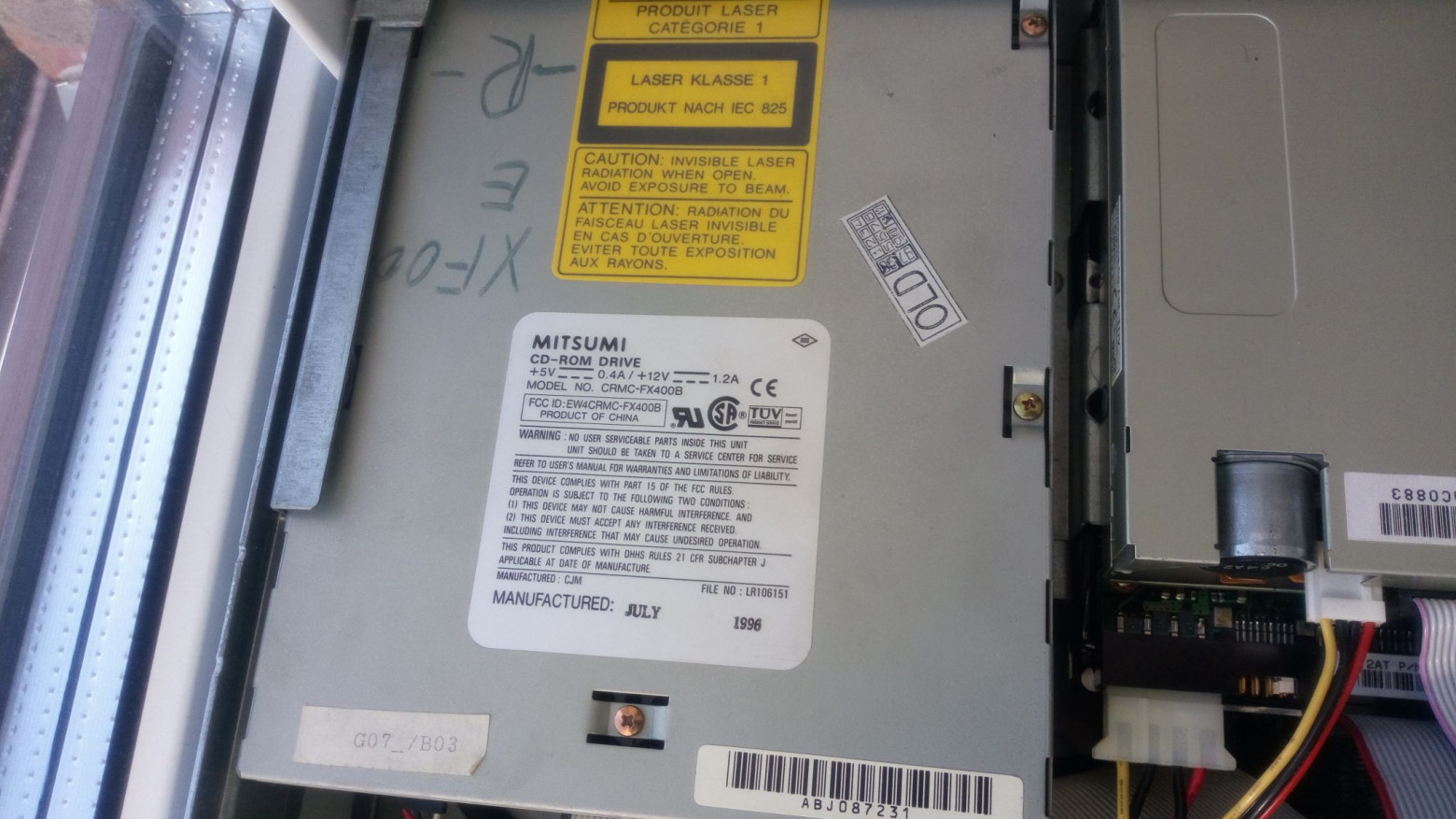

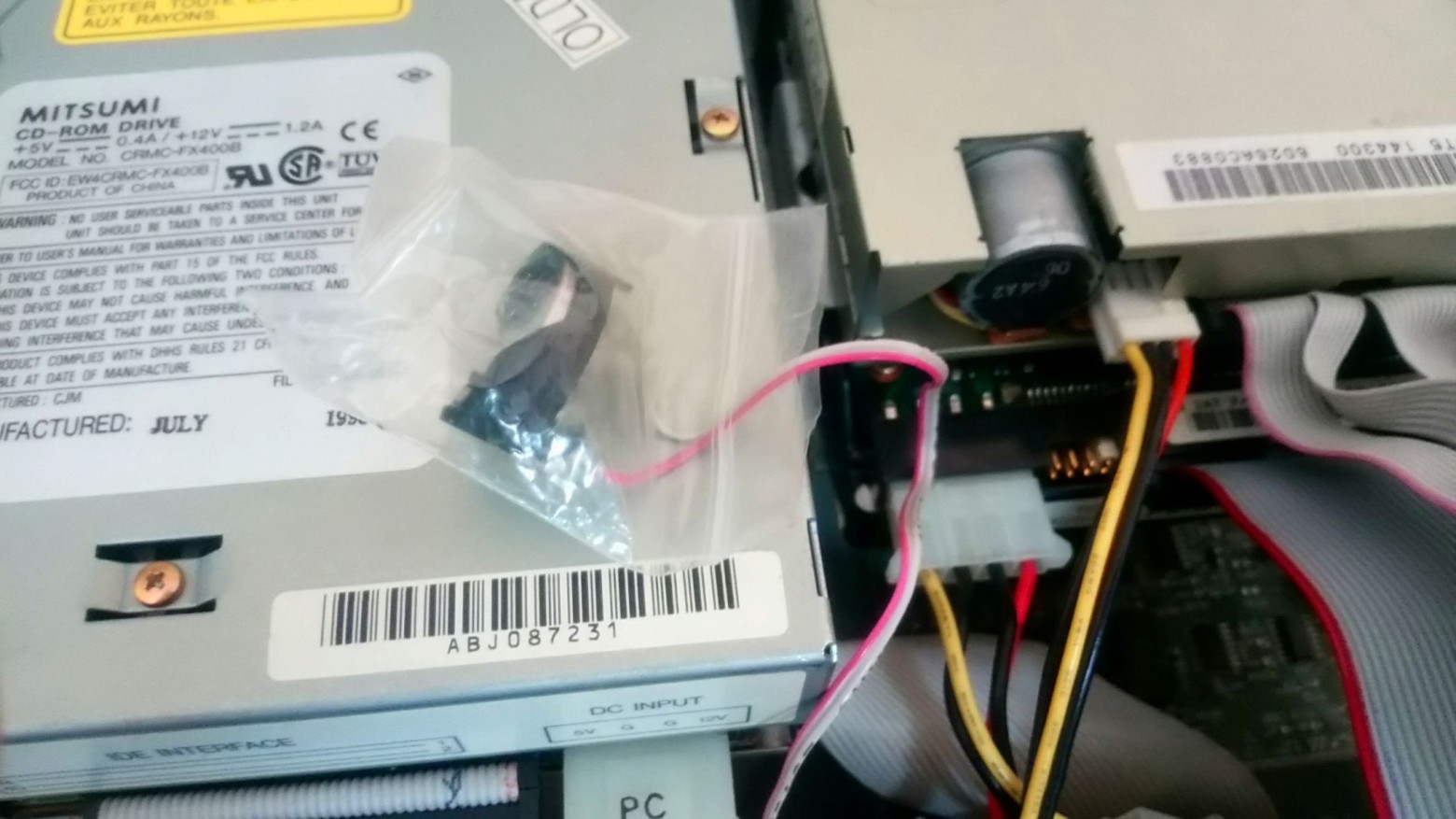

Привод от Mitsumi.

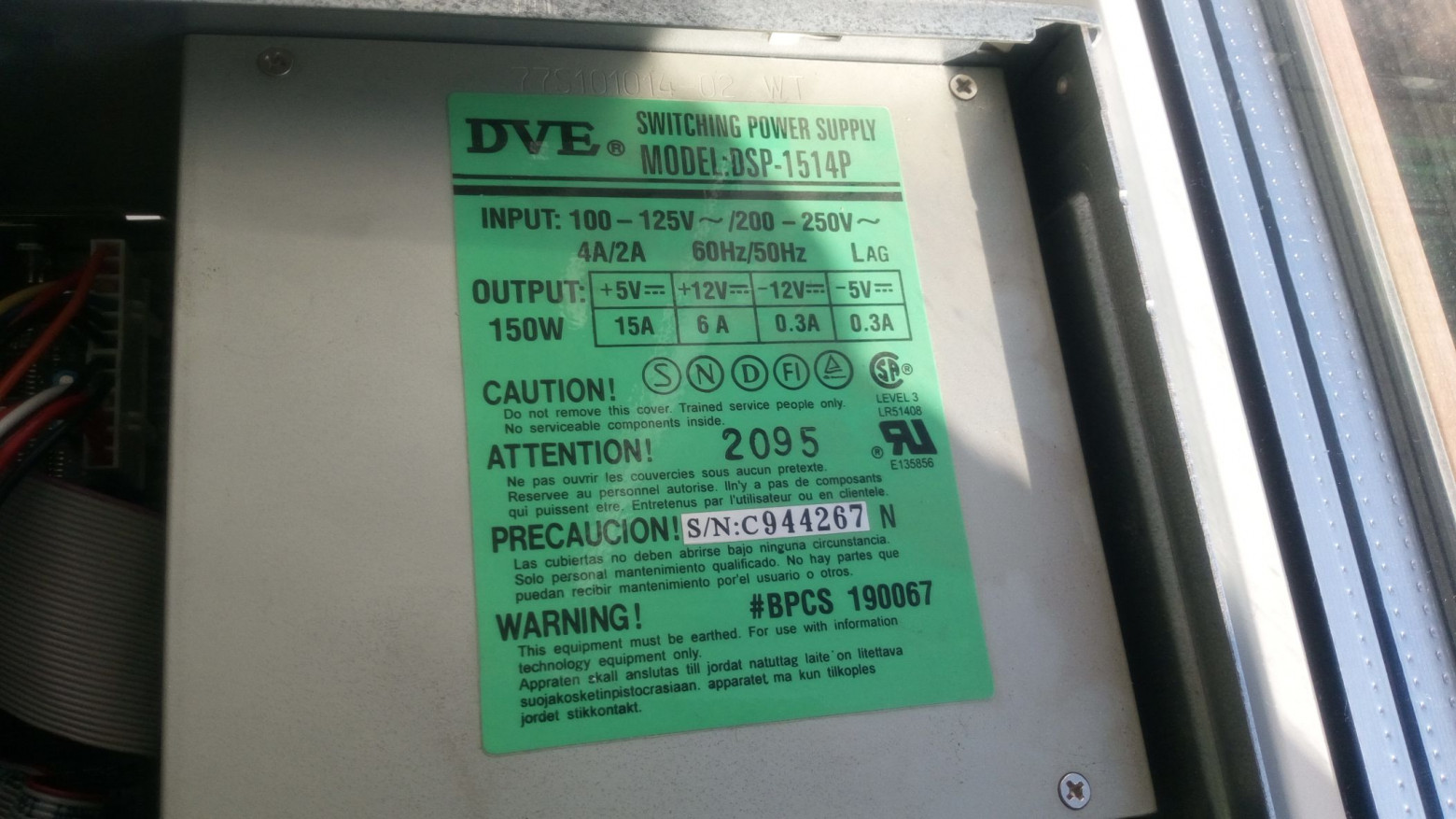

Блок питания самый обычный AT.
У многих брендовых ПК блок питания имеет хитрую засаду: где-то это нестандартная распиновка, где-то «лишние» сигналы (типа низковольтного сигнала запуска в ПК эпохи до ATX), но тут всё по стандарту: те же два коннектора типа «четыре чёрных вместе по центру».

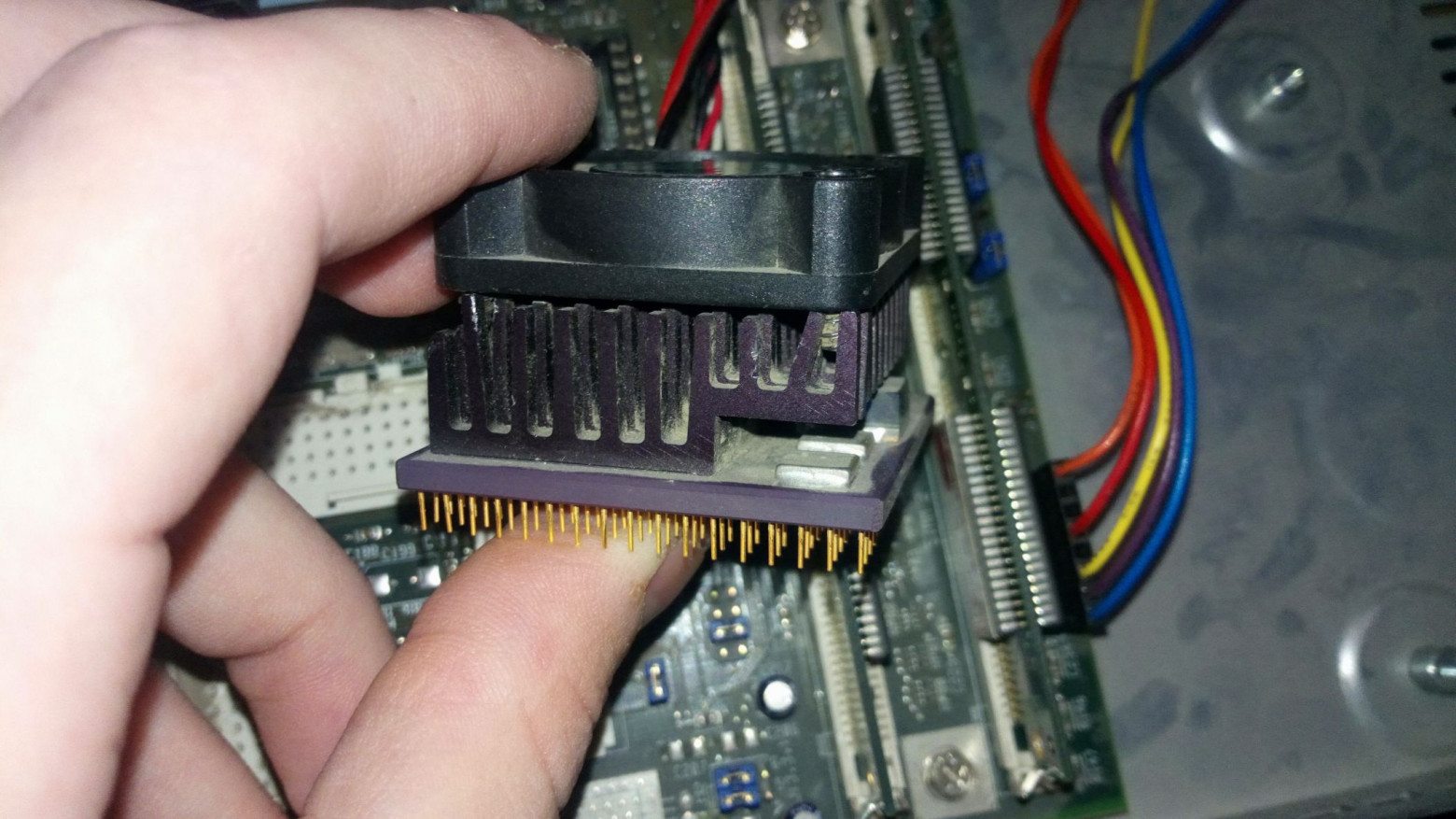

А это процессор «Легенды» — Intel Overdrive DX4.
❯ Клавиатура

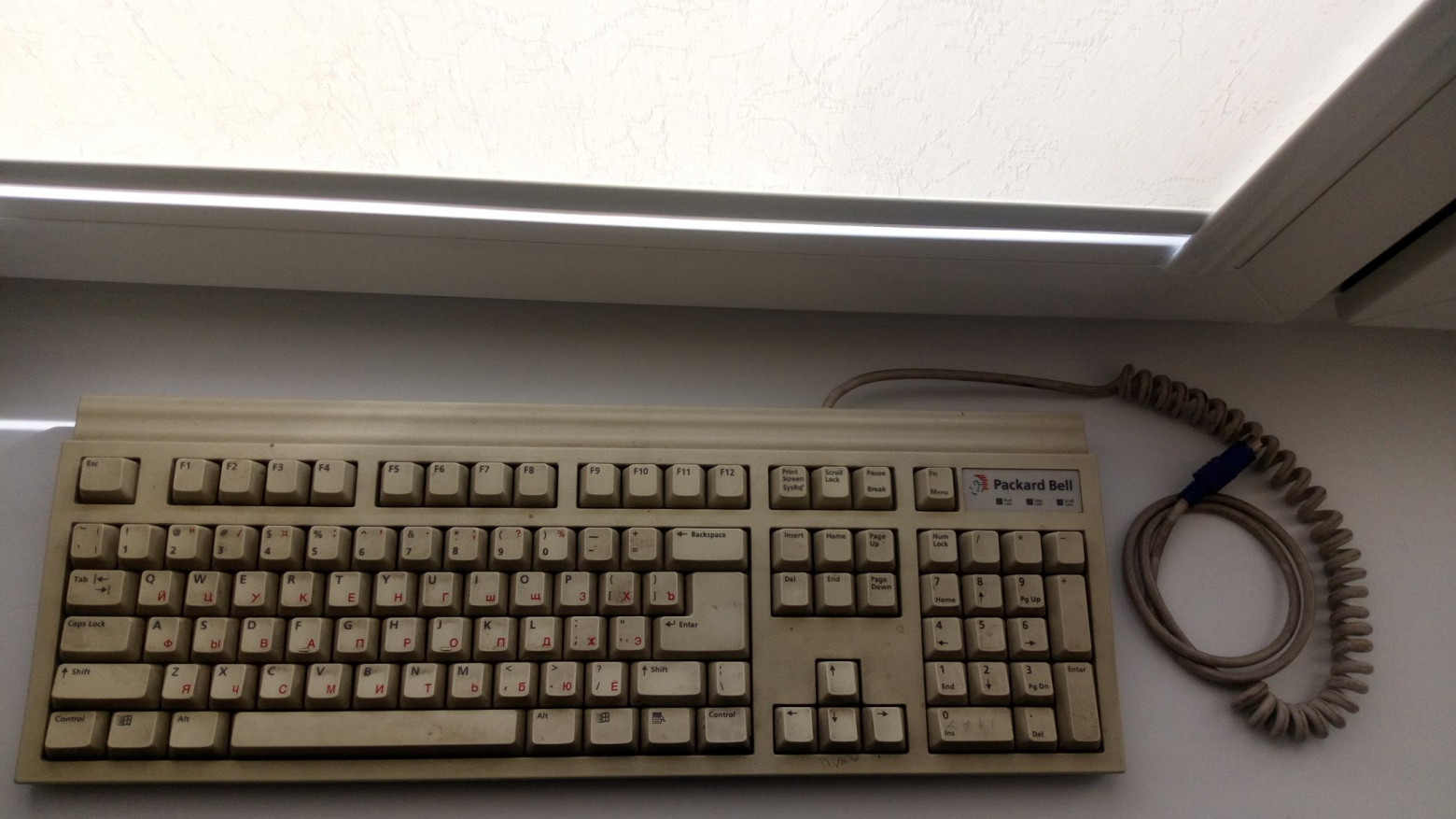

Отдельно рассмотрим клавиатуру данного ПК. У многих брендовых машин тех лет комплектная периферия была весьма выдающегося качества, этот ящик - не исключение.
С ней мне повезло — она оказалась полностью целой.
На вид она очень похожа на более поздние PS/2 клавиатуры, если не считать металлического днища и примерно вдвое большей массы. Раскладка тоже довольно удобная, если не считать короткого правого Shift. Слева от индикаторов какая-то кнопка Fn/Menu, нигде не работающая.

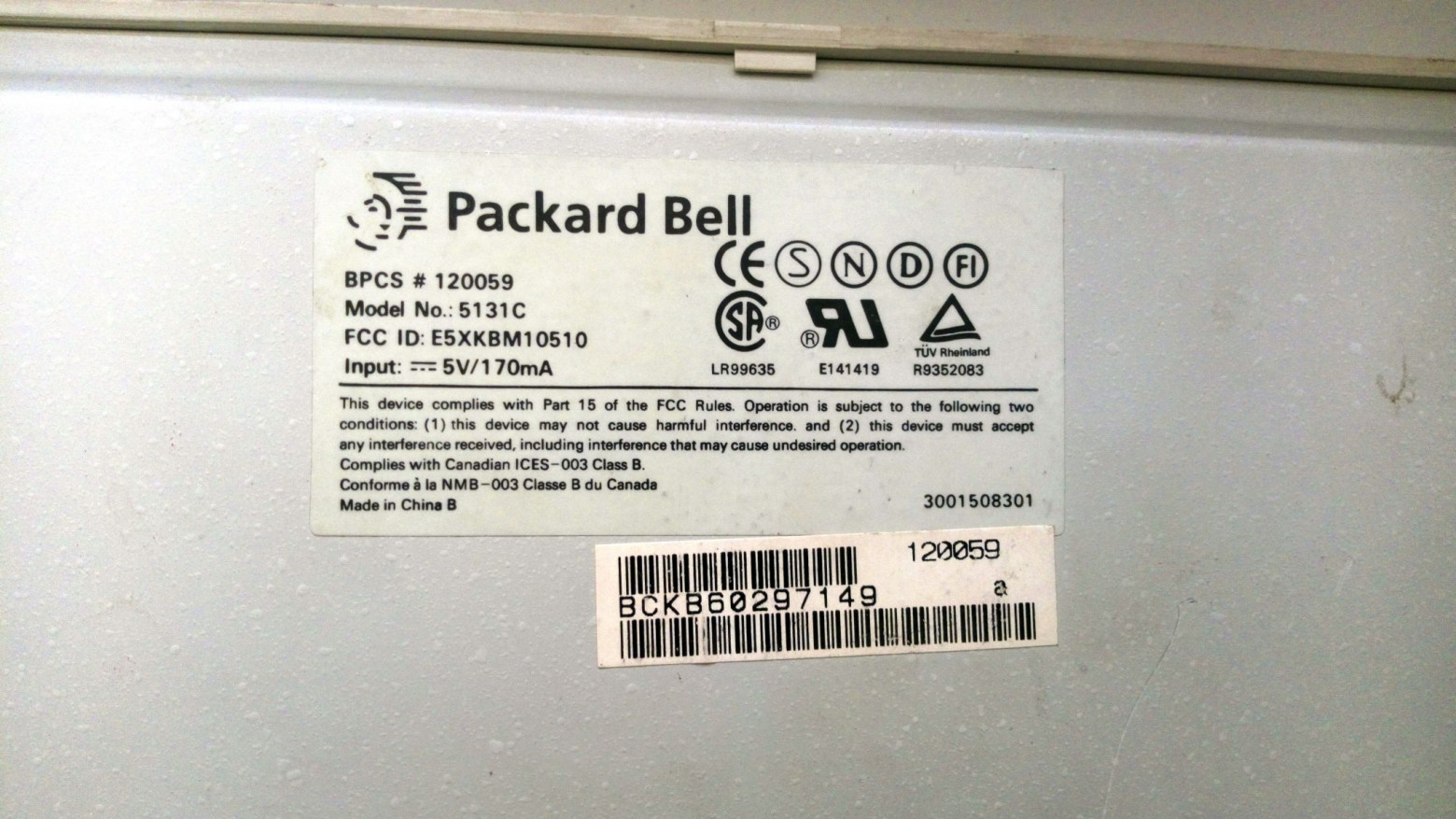

Наклейка на днище.

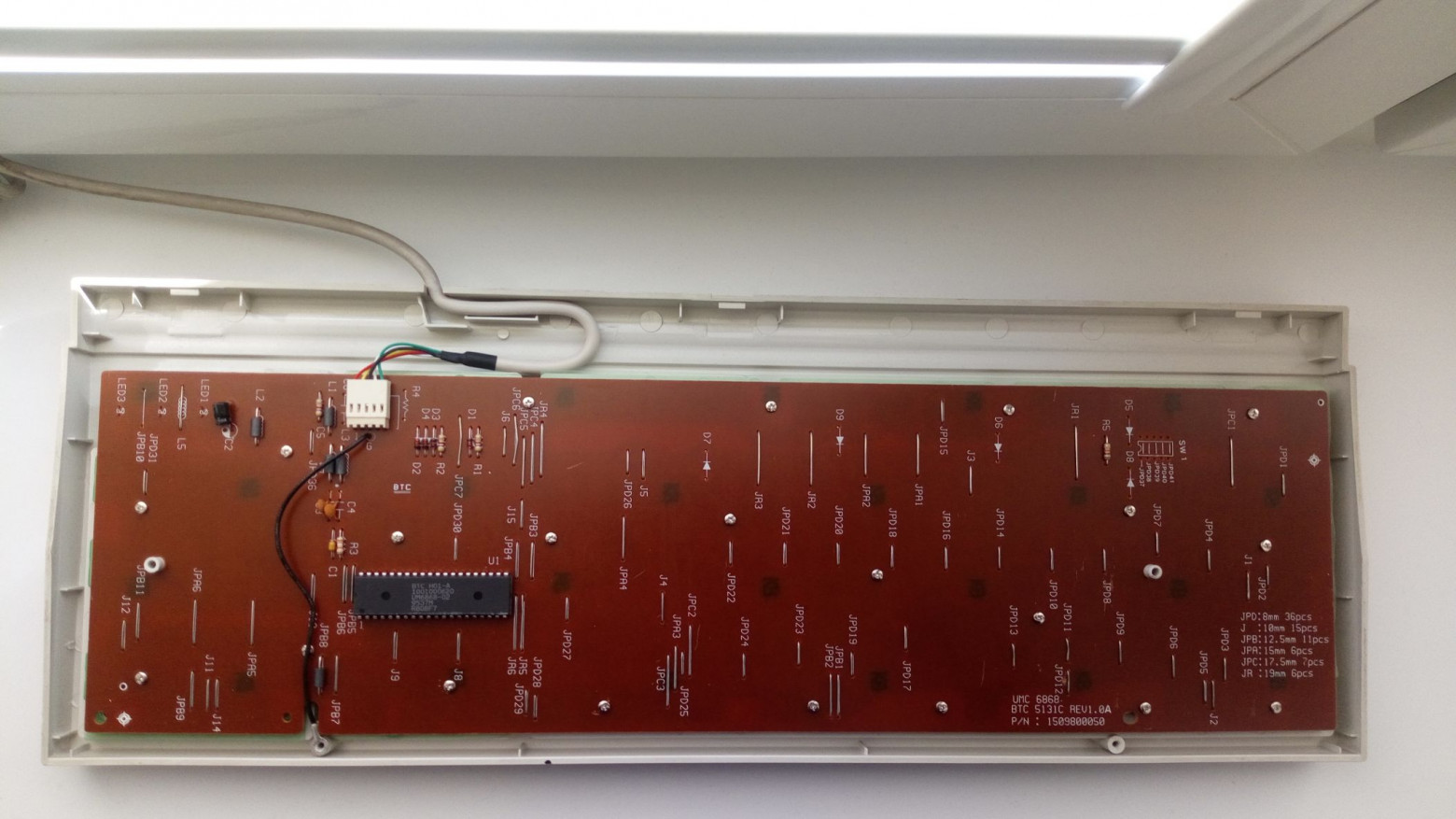

Затрудняюсь сказать, насколько такое решение надёжно, но конкретно моя клавиатура работает идеально. Несмотря на не самую удачную раскладку, это одна из самых приятных мембранных клавиатур, что у меня есть.
❯ Первый запуск
Ничего подозрительного внутри корпуса я не обнаружил, поэтому было решено попробовать включить. Конечно, я не буду сейчас воспроизводить изначальную проблему на рабочем ПК, но такой BIOS есть в 86box, так что покажу всё там.

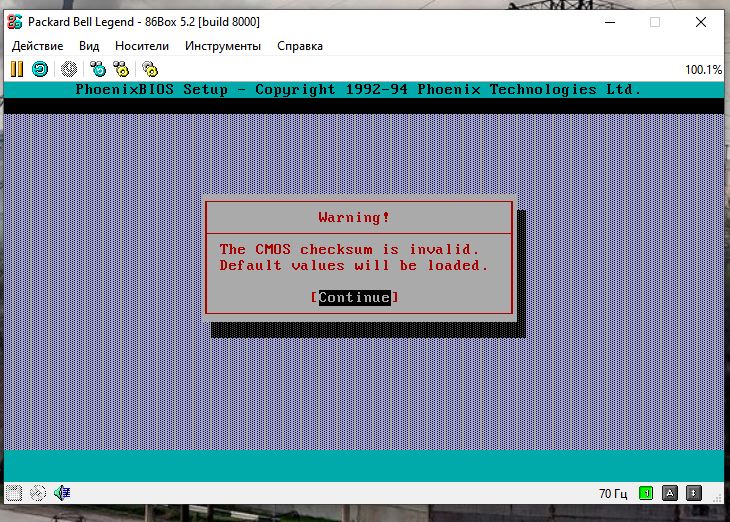

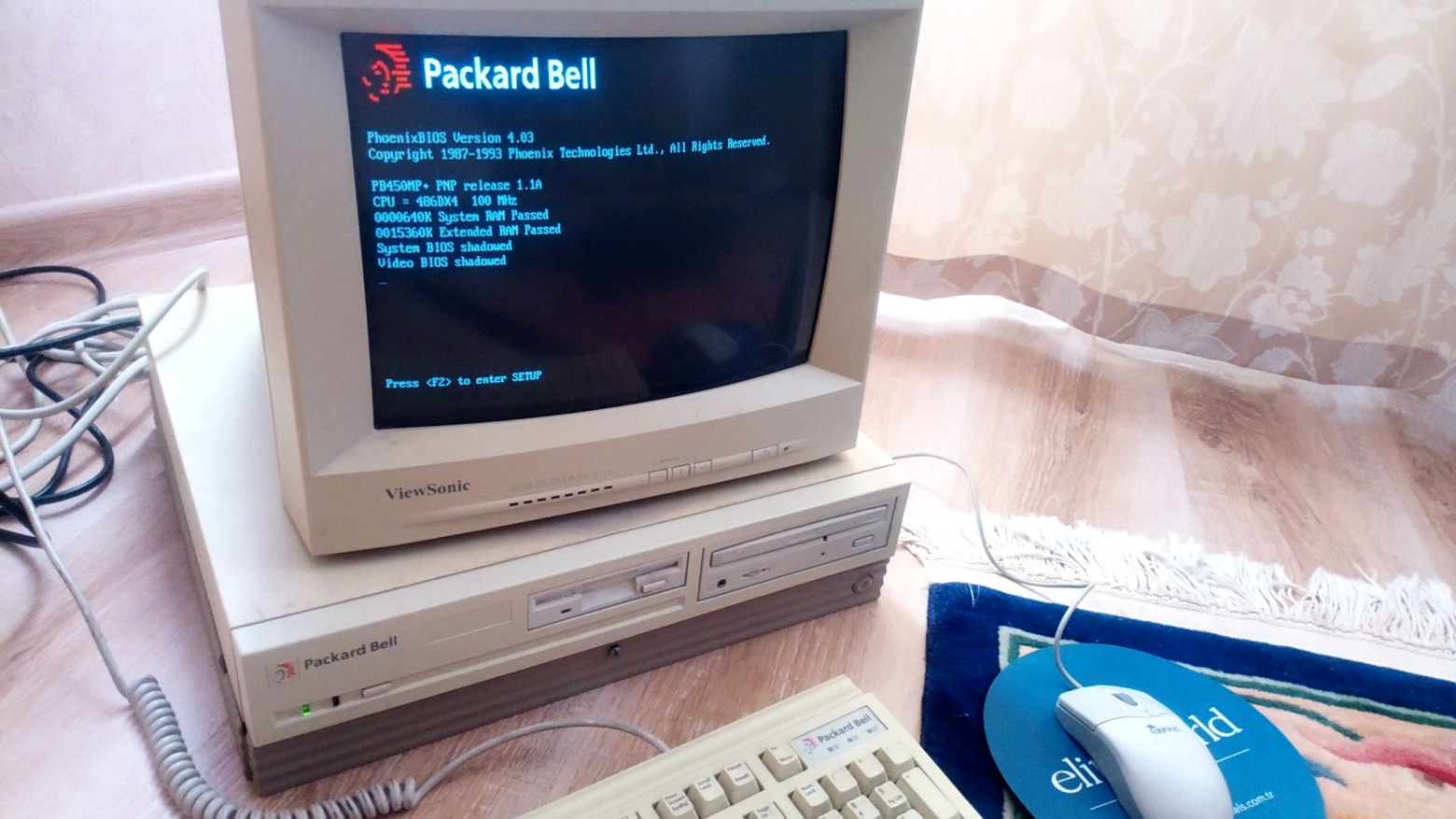

Компьютер запустился, выругался на умершую батарейку, пустил в BIOS и даже попробовал загрузиться. Жёсткого диска внутри корпуса не было, поэтому загрузка ожидаемо прервалась.

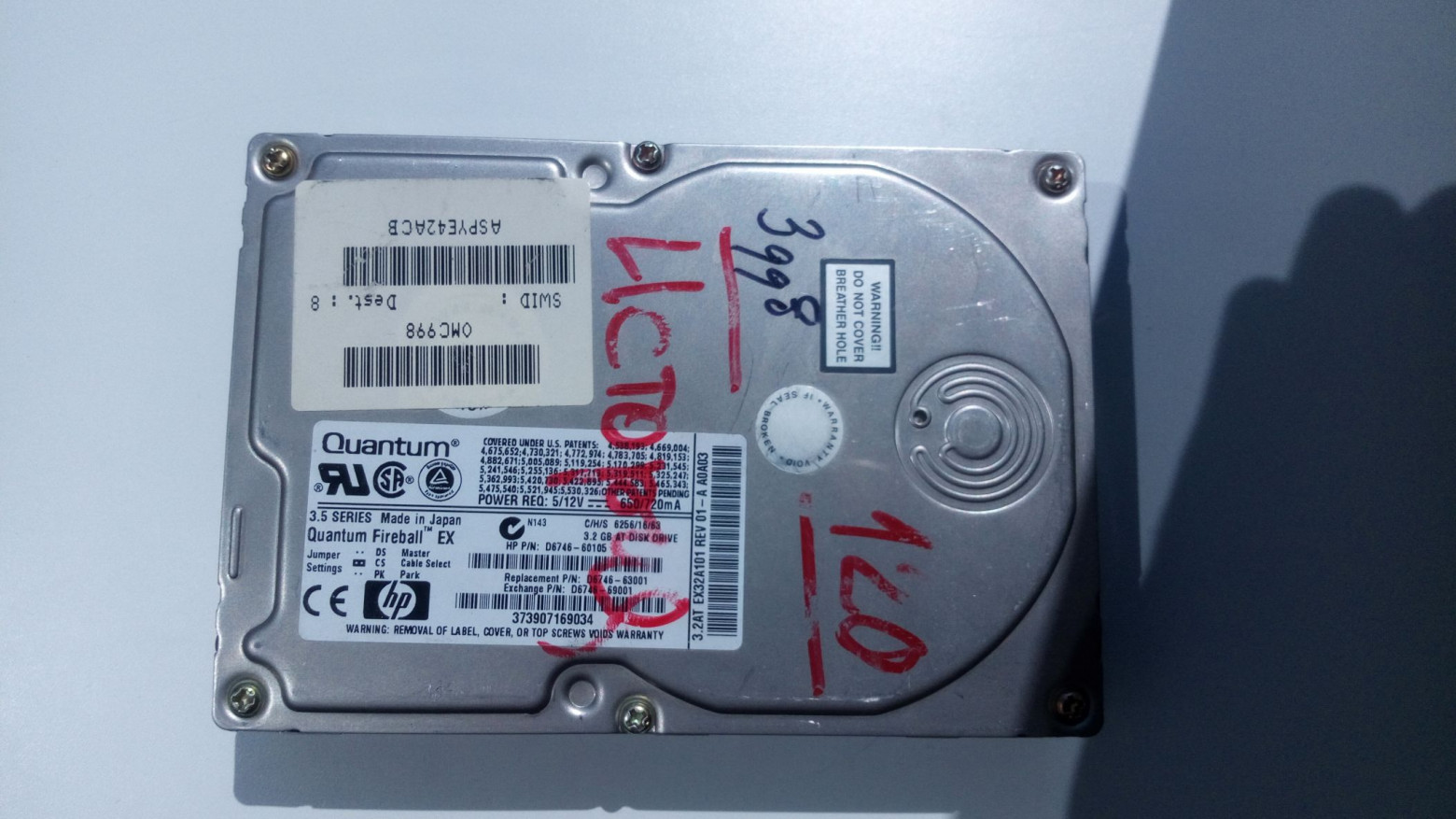

В качестве винта на замену отсутствующему был взят Quantum Fireball EX, снятый с какой-то 486 машины (кажется, HP Vectra), списанной из школы. Компьютер сам до меня не дошёл, а вот HDD — пожалуйста.

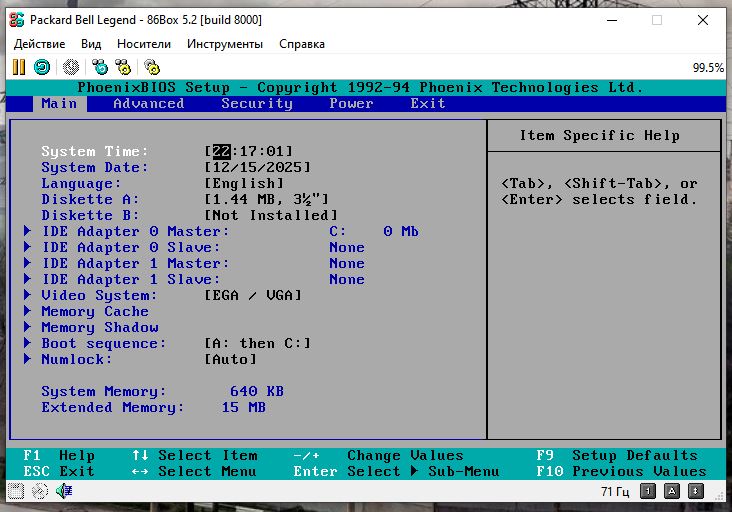

Вставив на место винт и сделав в настройках BIOS автоопределение, перезагрузил ПК и очень удивился: загружаться он всё так же отказывался. Зайдя в BIOS и снова перейдя в раздел HDD, я был удивлён ещё сильнее: в строчке, где ещё недавно был указан диск, стояло «0 Mb».
Подозрение быстро пало на батарейку.
Вообще, все ранее виденные ПК при разряде этой батарейки сбрасывали NVRAM лишь единственный раз, а потом выдерживали сколько угодно перезагрузок (кнопкой Reset, разумеется, а не передёргиванием БП) до полного отключения питания. Но, видимо, тут всё было чуть сложнее: при запуске компьютер проверял напряжение на этой батарейке и при несоответствии его норме сразу сбрасывал CMOS. Изначально я даже вообще подумал, что это какой-то ионистор (как в некоторых мобильных гаджетах) или аккумулятор (и действительно, литиевые перезаряжаемые элементы в таком типоразмере бывают), но оставленный на два часа включённым ПК запоминать настройки BIOS так и не начал. Потыкав в батарейку мультиметром, обнаружил на ней напряжение 0,2 В.
Батарейки такого размера для установки на плату, равно как и держателя для неё у меня не было, поэтому поступил очень просто: припаял два провода и посадил на другой конец обычный держатель батарейки CR2032, позаимствованный с дохлой материнской платы. Сейчас понимаю, что старую батарейку надо было выкусить или выпаять, дабы новая её не подзаряжала, но спустя почти восемь лет установленная тогда CR2032 из ближайшего лабаза с хозтоварами до сих пор не села и не бабахнула, так что, думаю, сойдёт и так.
После установки батарейки и настройки BIOS компьютер наконец перестал сбрасывать NVRAM и загрузил с винта Windows 98 SE. Отлично!
❯ Что там по железу?
Посмотрим теперь на главную часть компьютера — материнскую плату. А заодно и разберёмся с моделью.
Маркировка материнской платы ничего нам не дала. Всё интересное подсказал экран POST: материнка эта называется PB450MP. Применялась она сразу в целом модельном ряде 486 десктопов Packard Bell серий Legend и Pack-Mate.
С моделью самого ПК всё оказалось довольно просто: это Legend 204CD.
Найденное видео загрузки окончательно подтвердило эти догадки.

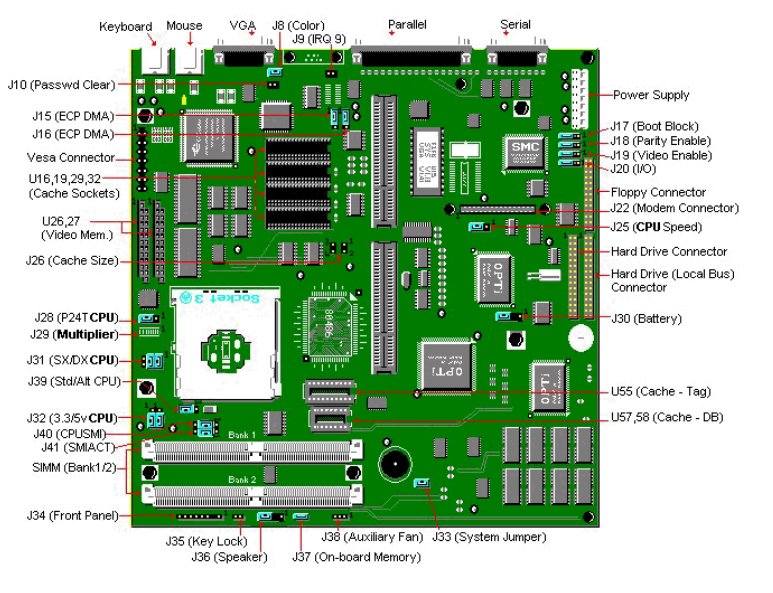

При подпайке проводов я что-то не догадался сфотографировать материнскую плату, а снимать её во второй раз решительно не хочу (для её демонтажа надо разобрать компьютер полностью, демонтировав даже БП и дисководы). Поэтому взял фото отсюда.
Плата построена на чипсете Opti 82C895. Также видны ещё два чипа от этого производителя: RTC и контроллер питания 82C602 и IDE-контроллер 82C611A. Видна и та злосчастная батарейка.
Чуть ниже Flash с прошивкой BIOS и два слота, похожих на PCI, куда вставляется «ёлка» со слотами ISA. В пустые панельки мог быть установлен кэш. Справа два слота под SIMM-память, куда у меня воткнуто два модуля по восемь мегабайт.
Внизу платы большой чип Cirrus Logic CL-GD5428-80QC-A — это видеокарта на шину VLB.
Справа от видеочипа две микросхемы памяти. В самом низу платы две панельки под довольно экзотические микросхемы в корпусе ZIP.
Попутно выяснилось, что к плате можно было вообще ничего не паять, достаточно было снять перемычку с разъёма J30 и подключить внешнюю батарейку к нему. Впрочем, в 2018 году инструкции на эту плату у меня найти не получилось.
Вообще, она есть даже в базе Total Hardware 99, но, видимо, догадаться, что она называется PB450, я тогда не смог.
❯ Запуск, Windows 98 и софт
Ну что же, все недостатки устранены, так что подключаем клавиатуру с мышкой и пробуем включать.
Спустя пару минут компьютер загружает Windows 98.
Последние файлы датируются 2008 годом. Понятно, что к конкретно данному ПК отношения они не имеют, но всё равно столь долгая жизнь старой «четвёрки» впечатляет.

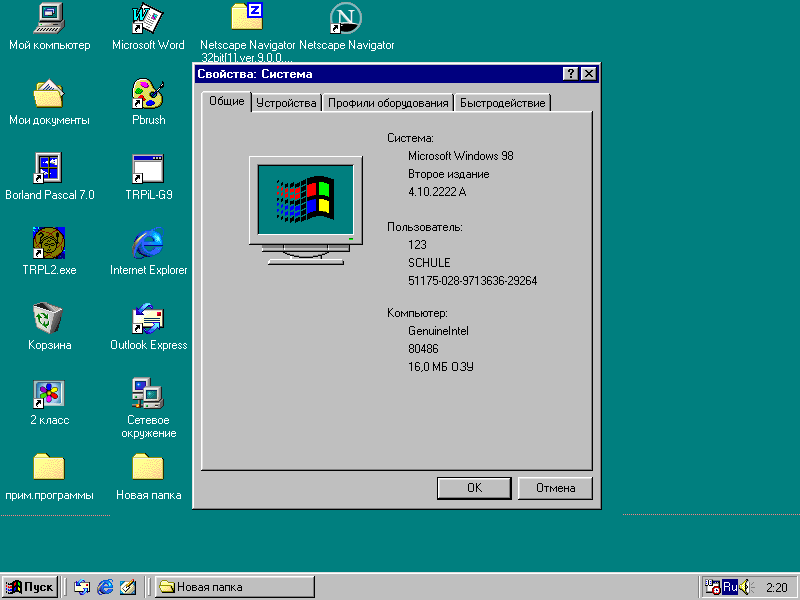

Характеристики ПК.

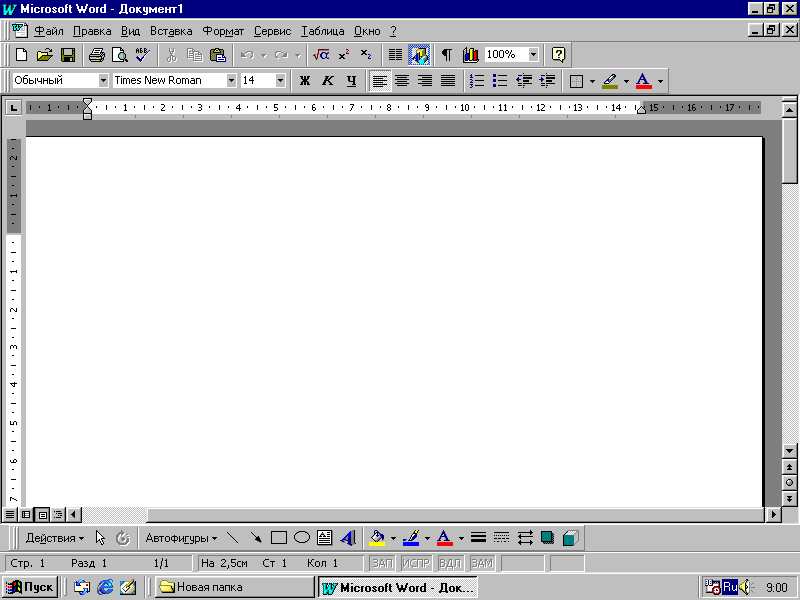

Word 95. Многое было добавлено или убрано в последующих версиях, но огромное число пользователей заметили изменения лишь по части интерфейса, пользуясь всё теми же функциями, что были тут.
PowerPoint тех же годов. В своё время даже сделал шутки ради парочку презентаций в нём.

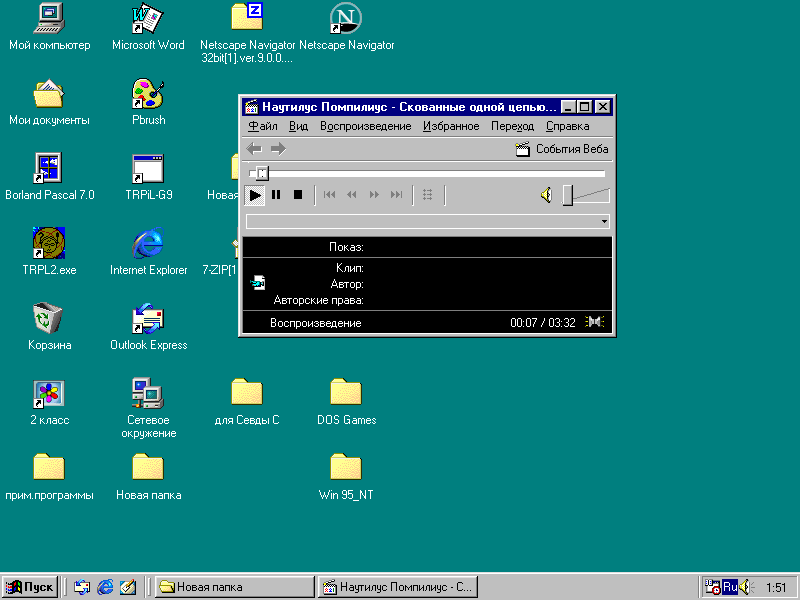

Производительности хватает, чтобы играть фоном MP3. Хотя, конечно, более аутентичным форматом для такого ПК будет AudioCD, который бы проигрывался приводом, не тратя ресурсы компа вообще.

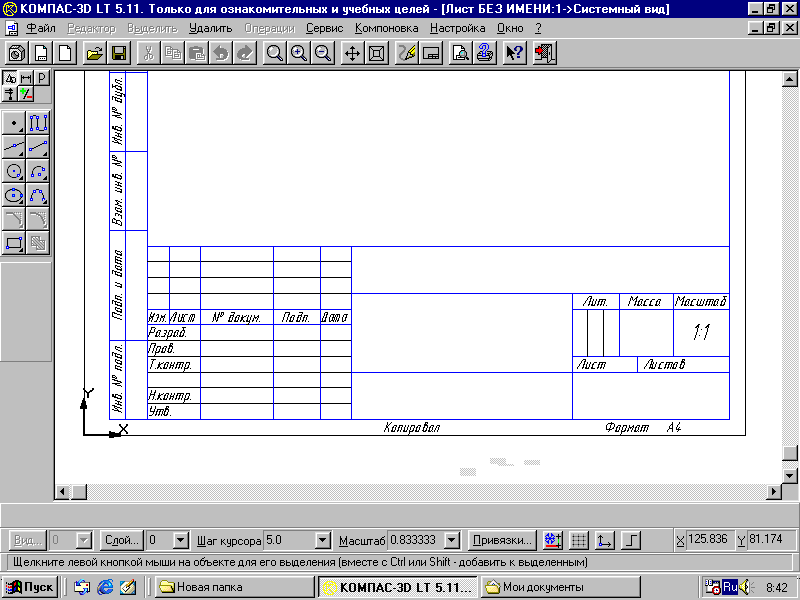

Компас-3D LT 5.11. Ожидал, что пользоваться им будет совсем невозможно, однако нет. Да и в минимальные системные требования для него ПК также вписывается.
❯ Master CD

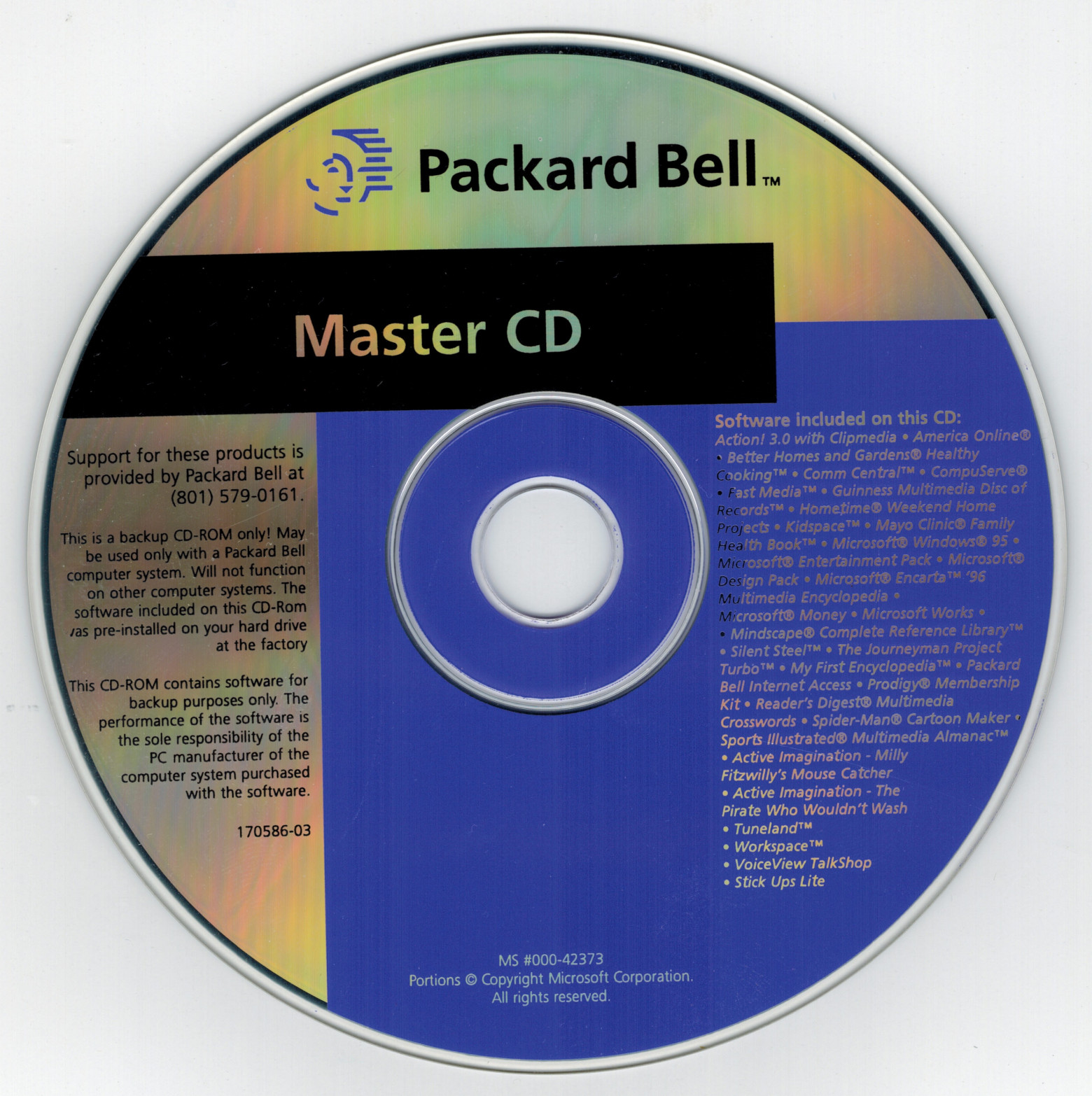

Как и полагается брендовой машине, у этого компа есть специальный диск восстановления, именуемый в документации Master CD.
На самом деле какого-то особого толку от этого сидюка нет.
Половина приложений, которые там есть, уже никому не нужны, а вторую половину и ОС легко можно поставить и так. Но всё-таки я решил продемонстрировать, как всё это должно было работать.
На сам ПК ничего устанавливать я опять таки не стал. Для того, чтобы играть в DOS-игры и ставить прочие опыты с «четвёркой», такой возврат в исходное состояние не нужен.

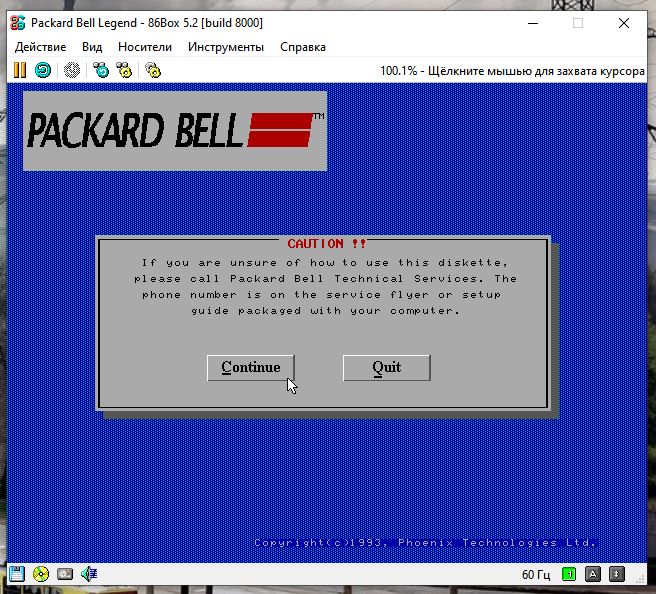

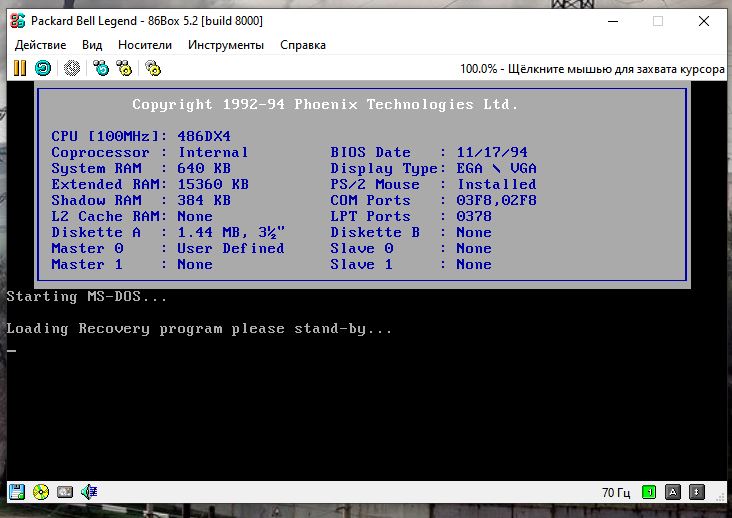

Загрузившись с дискеты, попадаем в графическое меню. Нажав одну из кнопок, можно восстановить системный диск или изменить параметры конфигурации.
Кое-что более интересное обнаруживается на диске.
Отсюда можно переустановить Windows, восстановить загрузчик, заново накатить предустановленный софт Packard Bell.

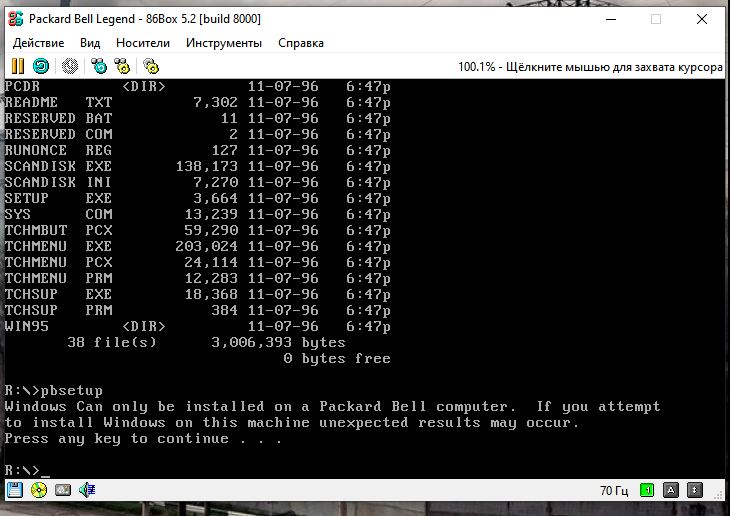

Впрочем, ни один образ запустить мне так и не удалось.
Я пробовал разные образы, разные найденные BIOS, но ни одной рабочей комбинации так и не нашёл. Сделано это, понятное дело, специально, чтобы пользователь не пытался накатить OEM-версию Windows на другой ПК.
❯ Что ещё было на HDD?

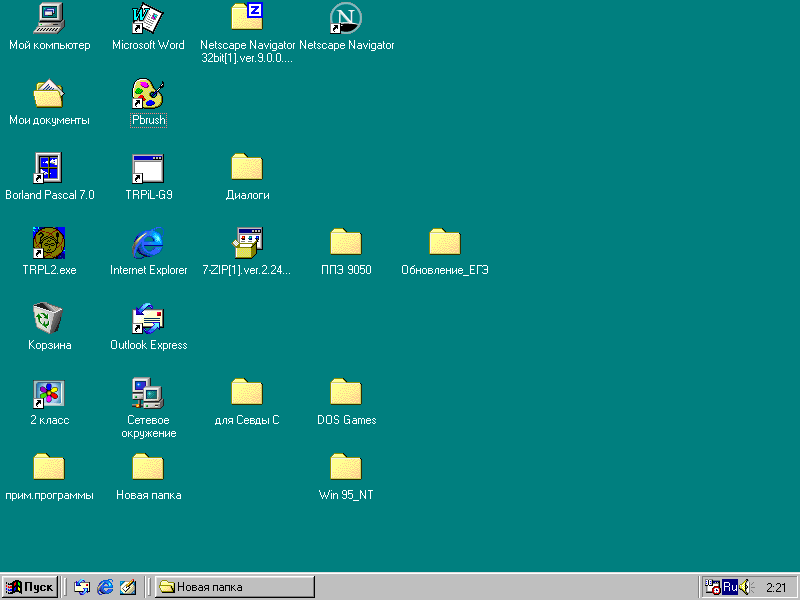

Разумеется, за все те годы, что ПК был у меня, всё содержимое винта было тщательно изучено.

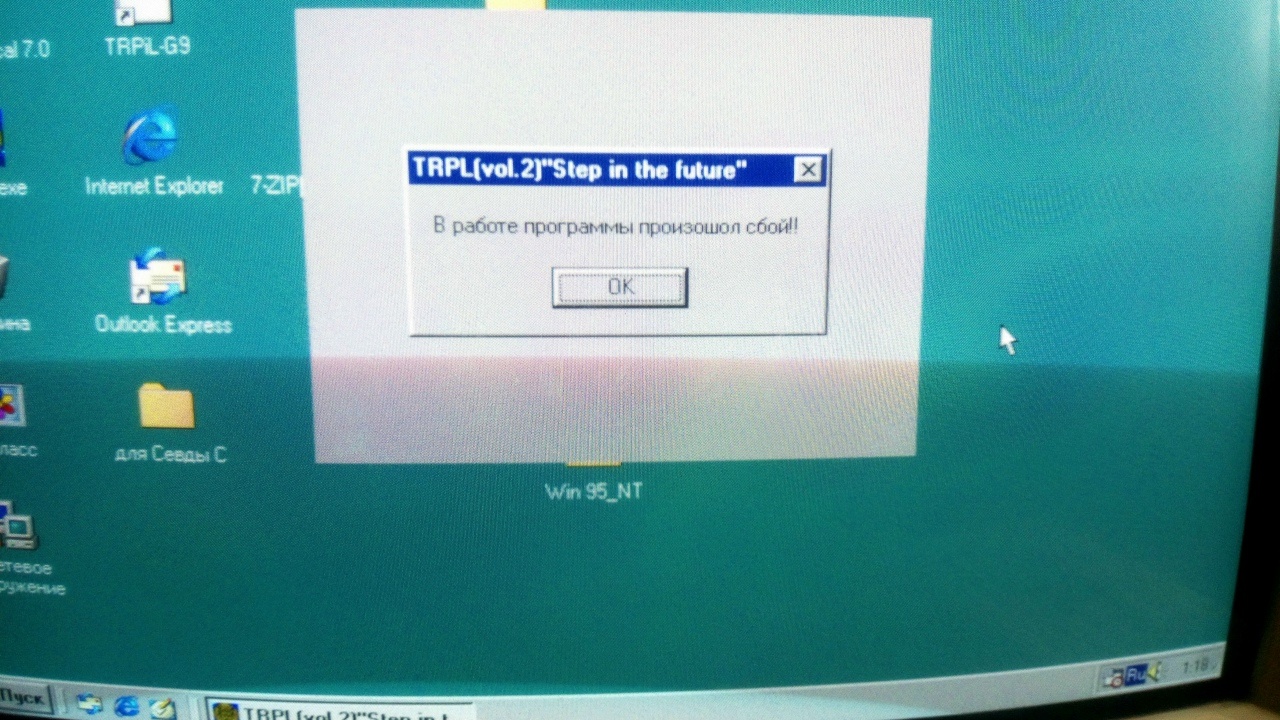

Впрочем, ничего интересного на нём не обнаружилось: какие-то документы, Borland Pascal, программа «Технология развития памяти и логики», ещё всякий «развивающий» софт. Похоже, когда-то давно машина стояла где-то в дирекции или в учительской, а потом, после прихода более новых ПК, перешла в разряд жертвенных ПК в компьютерном классе. Но, конечно, это лишь мои предположения. Позже, когда винт оказался установлен в этот ПК, я накидал туда кучу всяких игр, от CD-MAN до Doom 2. ПК работает на довольно неплохой скорости, какого-то отставания от других машин с такими характеристиками я не заметил.

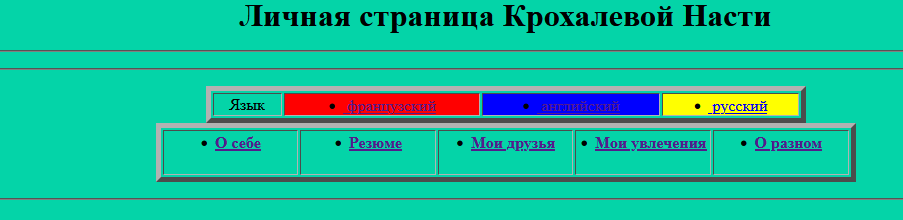

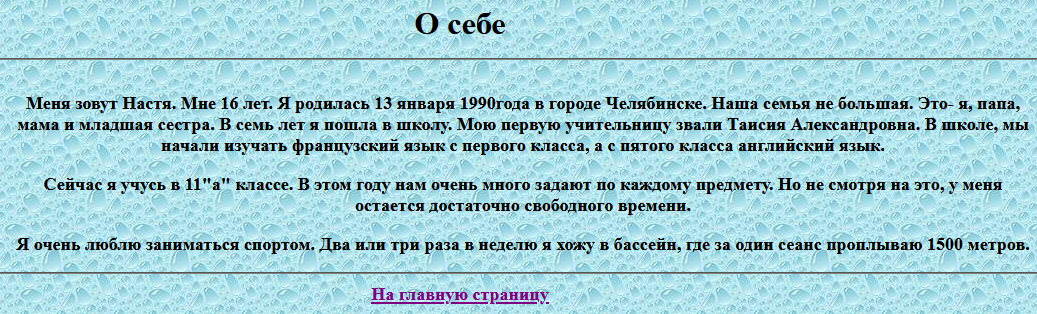

В одной из папок даже обнаружилась этакая «домашняя страница» — когда-то такие частенько давали в качестве проектов по информатике.
Вот так вот бывает — автор всего этого закончил школу ещё за несколько лет до того, как я пошёл в первый класс, сейчас вырос и, возможно, давно уехал из Челябинска, а сайт до сих пор напоминает о тех годах.
❯ Что же в итоге?
С одной стороны, Legend 204CD довольно своеобразный ПК. В нём нет слотов PCI или VLB, у него не очень удобная в плане разборки и обслуживания конструкция, да и в мире 486 это далеко не самый навороченный аппарат. В то же время он умудрился сохранить все плюсы «брендовых» ПК, не нахватав плохого влияния других фирм. Он весьма компактный и качественно сделанный, в нём нет хитрой подставы с BIOS Setup на дискете, как это было у Compaq, вместо «далласа» там обычная батарейка, на материнку, стоящую в нём, имеется вся документация и прошивки BIOS, а плата обладает не совсем типичными для «четвёрки», но очень удобными в использовании портами PS/2. Так что, вероятно, это не последнее появление данного ящика тут.
Такие дела.
Автор: MaFrance351
