Дискета на 128 Gb: оригинальная модификация персонального компьютера

в 21:56, , рубрики: diy или сделай сам, floppy disk, IBM, дискета, иконка сохранения, Моддинг

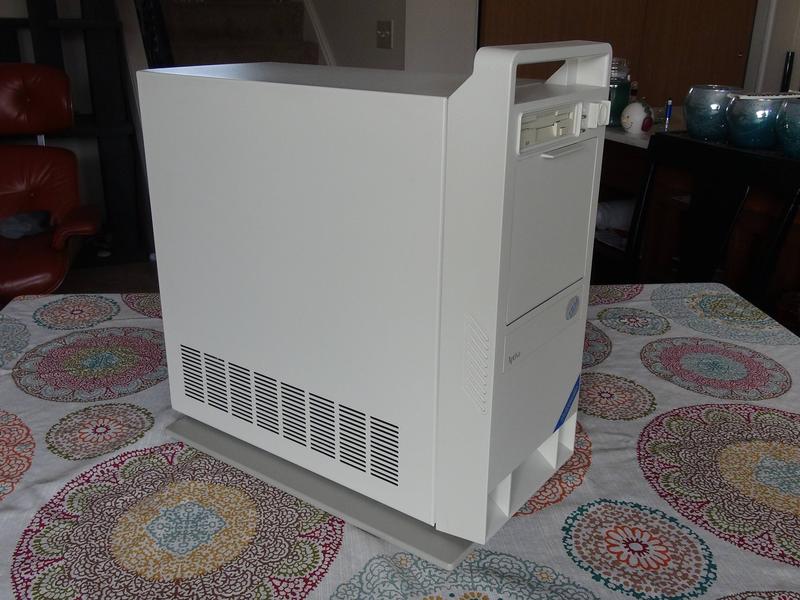

Компьютерный энтузиаст и моддер с ником Dr. Moddnstine представил свою новую работу по втискиванию современной компьютерной начинки в корпус компьютера IBM Aptiva 66MHz 486DX2, выпущенного в 1992 году. В корпусе поселились современная материнка с процом i7-6700K. Главным же достижением стоит считать модифицированный дисковод для дискет 3.5", переделанный для чтения SD-карт.

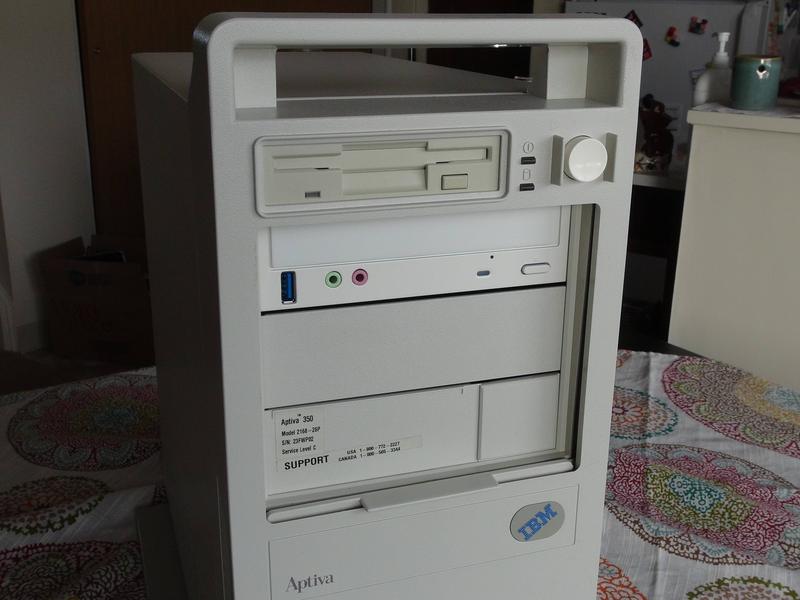

Спереди аутентичность Baby AT-корпуса почти не вызывает сомнений – а всё оттого, что для подачи SD-карт в считыватель используются корпуса от 3.5" дискет. В корпус дискеты под металлическую сдвижную шторку вставляется SD-карточка. Корпус довольно просто модифицировать так, чтобы эти карточки было легко вставлять и вынимать. В данном случае это была карта на 128 Gb, что эквивалентно объёму 188574 дисков 3.5", стандартной ёмкостью которых было 1,44 Mb.

Дискета на 128 Gb: оригинальная модификация персонального компьютера - 3

Для работы с контактами карты в корпус дисковода моддер встроил считыватель, сделанный из распиленного коннектора от шлейфа для подключения дисковода – расстояние между контактами коннектора удачно совпало с расстоянием между контактами SD-карты. Для большей аутентичности светодиод дисковода также соединён с нужным контактом, и мигает при чтении с карты.


Чтобы не нарушать поверхность 5" заглушек, умелец встроил USB-порт для передней панели во фронтальную панель DVD-привода.

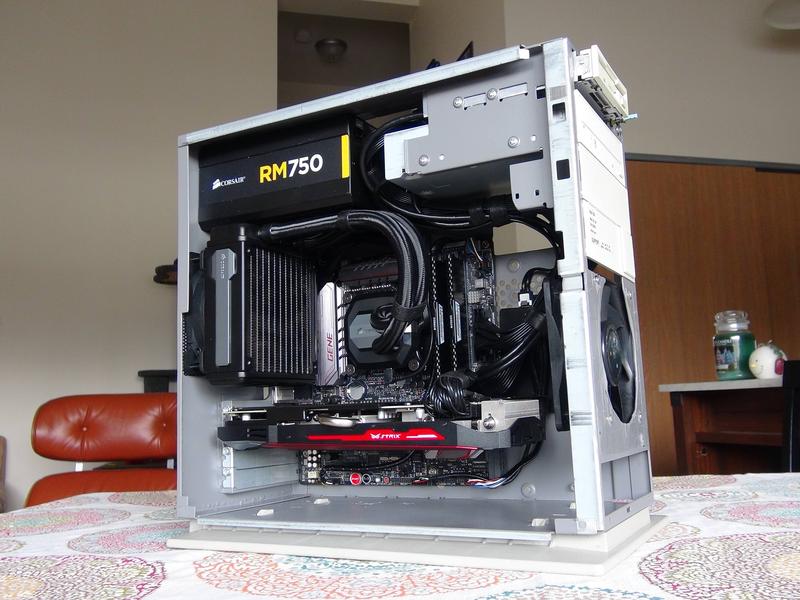

Начинка проекта имеет следующие спецификации:

CPU: Intel Core i7-6700K 4.0GHz Quad-Core Processor
CPU Cooler: Corsair H80i 77.0 CFM Liquid CPU Cooler
Материнская плата: Asus MAXIMUS VIII GENE Micro ATX LGA1151
Память: Corsair Vengeance LPX 16GB (2 x 8GB) DDR4-3000
Накопитель: Samsung 850 EVO-Series 250GB 2.5" Solid State Drive
Видео: Asus Radeon R9 390 8GB
Блок питания: Corsair RM 750W 80+ Gold Certified Fully-Modular ATX Power Supply

До и после

Автор: SLY_G
